Cắt laser bevel- cắt laser vát

Với sự phát triển nhanh chóng của thị trường cắt laser, cắt vát trong máy cắt laser sợi quang ngày càng trở nên phổ biến, chủ yếu trong một số ngành công nghiệp cắt tấm thép dày. Vát mép là một công việc cần thiết trước khi hàn, nhưng vát mép các bộ phận đòi hỏi phải hàn. Độ dày đường may được hàn hoàn toàn, chất lượng và độ chính xác của cắt vát rất quan trọng đối với chất lượng của sản phẩm.

Bài viết này sẽ cung cấp cho bạn mô tả chi tiết về “Cắt laser bevel- cắt laser vát sợi quang là gì”, “vát mép có nghĩa là gì”, tôi hy vọng nó sẽ hữu ích với bạn, hãy tiếp tục đọc bên dưới.

1. Định nghĩa về cắt laser vát là gì

2. Các loại cắt vát máy cắt laser

3. Các loại cắt laser bevel- Cắt laser vát

4. Cách thực hiện cắt vát trên máy cắt laser

5. Cắt vát dùng để làm gì trên thép cắt laser

6. Ưu điểm của cắt vát bằng laser

7. Phạm vi ứng dụng của cắt vát bằng laser

8. Cách đảm bảo độ chính xác của cắt vát

Nội dung bài viết

0.1 Định nghĩa Cắt laser bevel- cắt laser vát là gì

1
2 Các loại máy cắt laser bevel- cắt laser vát
3

Định nghĩa Cắt laser bevel- cắt laser vát là gì

Cắt vát bằng laser đạt được hiệu quả cắt vát kim loại bằng cách điều chỉnh góc giữa chùm tia laser và bề mặt ban đầu nhỏ hơn 90°. Ngoài ra, cắt vát bằng máy cắt laser sẽ có kết quả tốt hơn trong một số trường hợp đặc biệt.

Các loại máy cắt laser bevel- cắt laser vát

Tùy thuộc vào vật liệu cắt, cắt vát bao gồm cắt vát ống và cắt vát tấm phẳng.

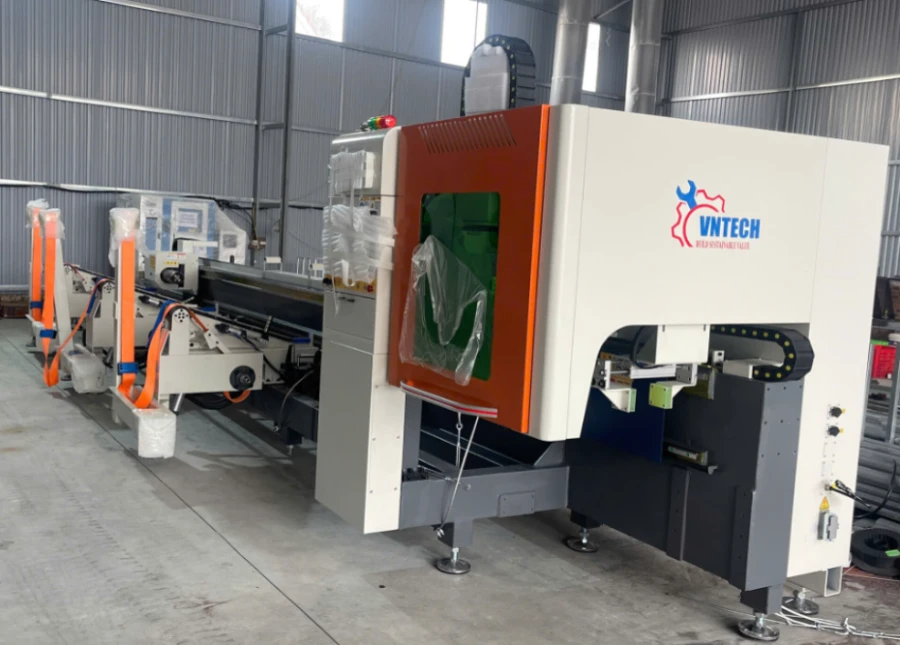

Cắt vát ống bằng laser

Quy trình truyền thống sử dụng công nghệ ngọn lửa hoặc plasma để liên tục thay đổi đường cắt rãnh theo đường giao nhau hình yên ngựa; hầu hết các nhà máy trước tiên cắt ống và sau đó đánh bóng rãnh bằng tay.

Với phương pháp cắt và đánh bóng thủ công, rất khó để đảm bảo chất lượng cắt. Hiệu quả thấp và cần phải dành nhiều dung sai hàn vát hơn, dẫn đến lãng phí vật liệu nghiêm trọng trong quá trình cắt vát.

Cắt laser vát phẳng

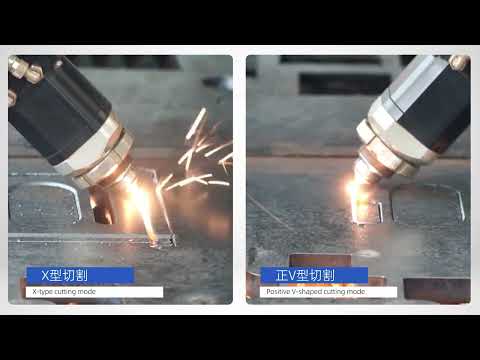

Trong quá trình cắt vát tấm phẳng, chỉ có thể cắt vát hình chữ V liên tục. Có thể hoàn thành cắt lồng các bộ phận có vát cùng một lúc, cũng như cắt liên tục nhiều bề mặt cắt với các góc vát hình chữ V khác nhau. Các loại phức tạp nhất bao gồm các rãnh hình chữ V, X, Y và K, cần phải cắt hai hoặc thậm chí ba lần.

Cách cắt vát trên máy cắt laser

Khi thực hiện cắt vát trong cắt laser, đầu cắt laser cần phải xoay ở một góc cụ thể để đạt được độ vát của bề mặt cắt. Nhìn chung, ở chế độ điều khiển kỹ thuật số, thông qua đầu vào số, góc quay của đầu cắt laser có thể được điều khiển chính xác để đáp ứng các nhu cầu cắt khác nhau.

Cắt vát được sử dụng để làm gì trên thép cắt laser

Cắt vát máy cắt laser là phương pháp gia công cắt vật liệu kim loại thành hình vát có độ nghiêng hoặc vát. Máy cắt laser vát có thể cắt 1°-45° và có thể tạo vát trong một lần. Nó có thể hoàn thành quá trình gia công vát được hoàn thành trong nhiều quy trình như cắt và phay truyền thống cùng một lúc, cải thiện đáng kể hiệu quả và tiết kiệm tài nguyên.

Các loại cắt laser bevel- cắt laser vát

Do độ dày vật liệu và yêu cầu chất lượng hàn khác nhau, hình dạng mối hàn và hình dạng rãnh cũng khác nhau. Nhìn chung, chúng có thể được chia thành loại K, loại V, loại Y, loại U, loại X và các loại rãnh khác.

Ưu điểm của cắt vát bằng laser

So với các phương pháp cắt cơ học truyền thống, cắt laser có những ưu điểm rất đáng kể.

Cắt laser có thể tạo ra các khe cắt rất hẹp trên bề mặt vật liệu, do đó tối đa hóa độ bền còn lại của vật liệu.
Cắt laser có thể giảm đáng kể các gờ và vỡ phoi do cắt cơ học và đảm bảo độ nhẵn của bề mặt cắt.
Tốc độ cắt của cắt laser rất nhanh và có thể hoàn thành các nhiệm vụ cắt có độ chính xác cao trong thời gian rất ngắn.

Phạm vi ứng dụng của máy cắt laser bevel- cắt laser vát

Quy trình cắt vát laser phù hợp với vật liệu kim loại, chẳng hạn như thép không gỉ, hợp kim nhôm, đồng, v.v. Nó cũng phù hợp với nhiều vật liệu phi kim loại, chẳng hạn như gốm sứ, thủy tinh, nhựa, nhựa, v.v. Góc và độ chính xác của cắt vát thay đổi tùy thuộc vào vật liệu. Góc thường được sử dụng là 4-5 độ, có thể đạt độ chính xác ±1 độ.

Vát trước khi hàn
Gia công kết cấu thép: cầu thép, tòa nhà kết cấu thép, dầm thép, v.v.
Sản xuất đường ống
Vát trước khi bề mặt dung dịch
Sản xuất ô tô: tấm thân, thành phần hệ thống treo, v.v.
Đóng tàu: được sử dụng để cắt rãnh của tấm thân tàu để thực hiện kết nối của tấm thân tàu và rãnh bịt kín kết cấu mối nối.

Trong quá trình cắt góc, độ nghiêng của chùm tia laser có thể dễ dẫn đến vấn đề cường độ chùm tia laser không đồng đều, ảnh hưởng đến hiệu ứng cắt. Do đó, cần phải bù chùm tia laser để cắt góc để đảm bảo chất lượng của bề mặt cắt.
