Máy ép servo tự động là dòng máy ép lắp ráp chuyên dụng được thiết kế nhằm thay thế hoàn toàn máy ép thủy lực và khí nén truyền thống. Thiết bị tích hợp động cơ Servo điều khiển vòng lặp kín, cảm biến đo lực độ phân giải cao và phần mềm giám sát thời gian thực, mang đến giải pháp ép lắp ráp chuẩn xác, sạch sẽ và tối ưu hóa năng suất.
Trong dây chuyền sản xuất linh kiện điện tử, bán dẫn, cụm pin,… công đoạn ép lắp ráp luôn đòi hỏi sự kiểm soát nghiêm ngặt về cả lực tác động lẫn chiều sâu hành trình. Sự xuất hiện của máy ép servo điện tử giúp chuẩn hóa quy trình, giảm tỷ lệ phế phẩm và đáp ứng các tiêu chuẩn khắt khe nhất của chuỗi cung ứng toàn cầu.

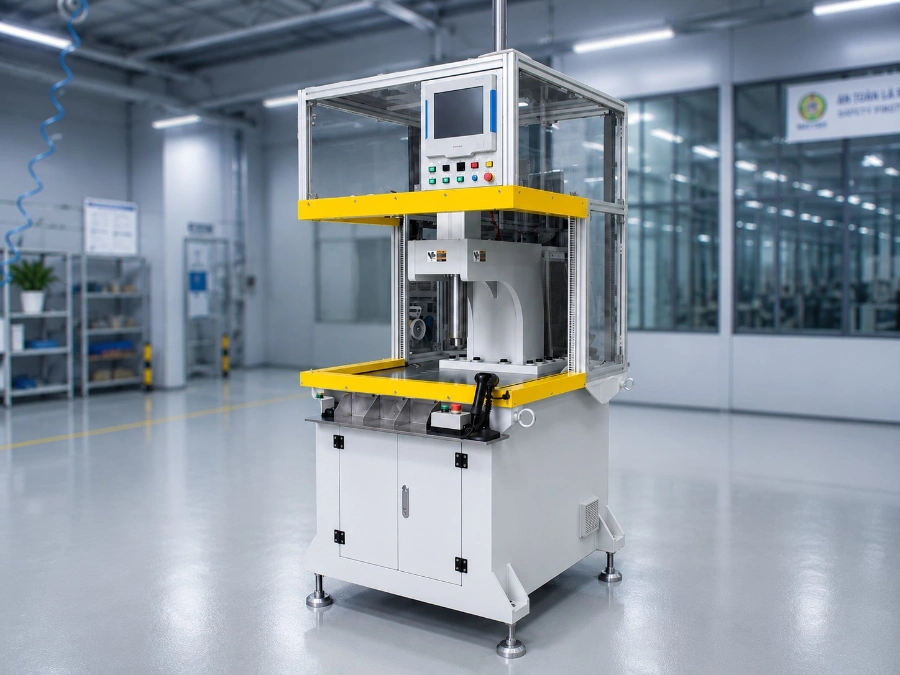

Giới thiệu máy ép servo tự động
Máy ép servo tự động (Automatic servo press) là thiết bị ép dập lắp ráp chính xác cao, sử dụng nguồn lực từ động cơ điện AC Servo kết hợp với cơ cấu truyền động cơ khí (trục vít me bi) để tạo ra chuyển động tịnh tiến có kiểm soát lực nén và chiều sâu.
Khác với máy ép thủy lực hay khí nén truyền thống, máy ép servo linh kiện điện tử sở hữu các đặc tính sau:
- Cho phép kiểm soát vị trí dừng chính xác từ 0.005 – 0.01mm.
- Sai số lực dưới 0.1% – 1%.
- Triệt tiêu hiện tượng ép quá đà gây nứt vỡ chi tiết.
- Hệ thống tự động vẽ đường cong Lực ép – Hành trình (Force vs. Displacement).
- Nếu lực hoặc độ sâu lệch khỏi dải dung sai tiêu chuẩn cài đặt trước.
- Máy sẽ lập tức báo lỗi và dừng chu trình.
- Đạt chuẩn phòng sạch:
- Hoạt động hoàn toàn bằng điện năng.
- Loại bỏ 100% rủi ro rò rỉ dầu mỡ.
- Không mùi, vận hành êm ái (< 65dB) và tiết kiệm từ 50% – 70% điện năng.
- Hỗ trợ xuất dữ liệu, lưu trữ kết quả ép theo từng mã sản phẩm.
Máy ép servo điện tử làm được gì?
Máy ép servo điện tử chuyên đảm nhận các công đoạn lắp ráp, nén ép và định hình chính xác cao như:

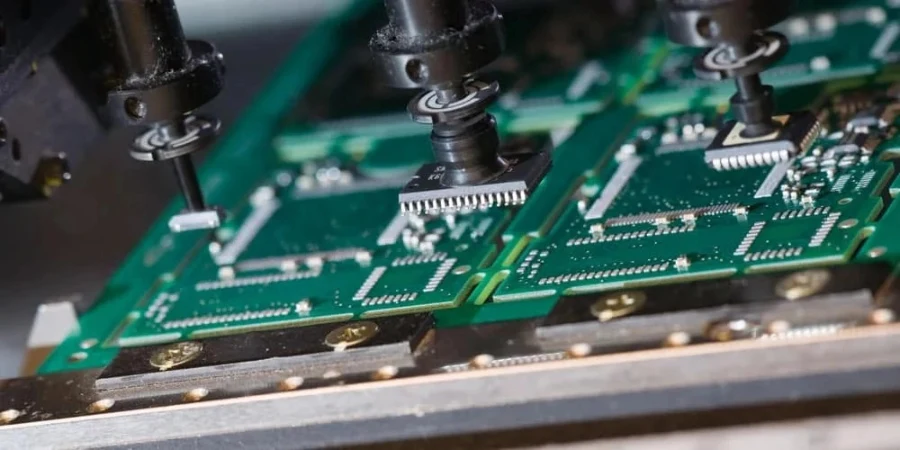

- Lắp ráp bo mạch và linh kiện vi mạch (PCB/SMT):
- Ép chân giắc kết nối xuyên qua lỗ mạ trên bo mạch.
- Bấm và ghim chặt nắp che chắn kim loại bảo vệ IC/chip trên bảng mạch điện thoại, máy tính.
- Ép dán/khóa các khối tản nhiệt nhôm, đồng lên bề mặt vi xử lý (CPU/GPU).

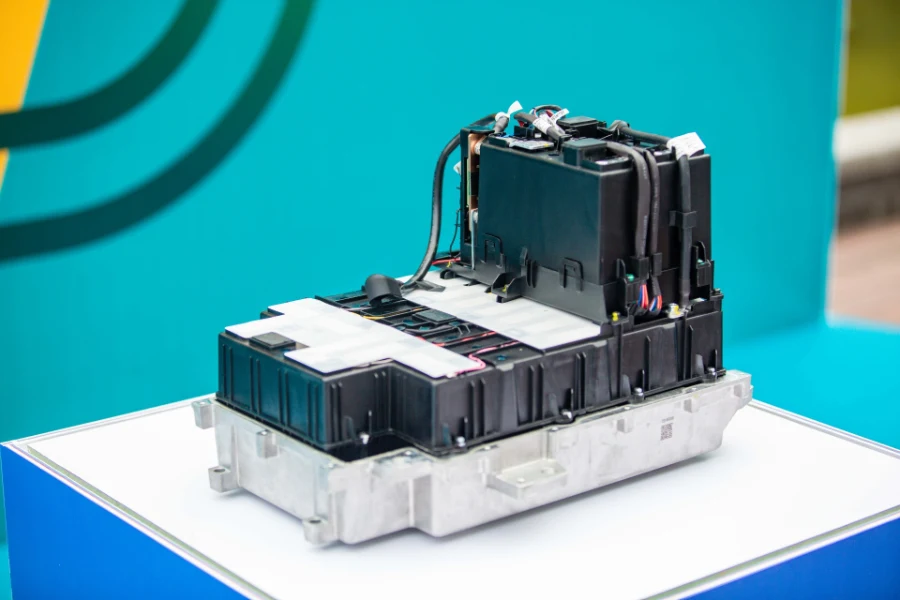

- Sản xuất pin Lithium và linh kiện xe điện:
- Ép nắp chụp niêm phong các cell pin lăng trụ và cell pin trụ tròn (18650, 21700).
- Dập ép định vị và ghép chặt các thanh dẫn dòng lớn (Busbar) cho các cụm module và pack pin.
- Tán ép chân cực pin với độ sâu và lực cố định, loại bỏ rủi ro thủng màng ngăn cell pin.
- Lắp ráp quang học, cảm biến và thiết bị di động:
- Ép cụm thấu kính siêu nhỏ vào vỏ module camera điện thoại.
- Ép dán màn hình, nút bấm cảm ứng, mặt kính cảm biến vân tay và cụm loa thoại vào khung vỏ máy.
- Ép lắp các motor rung siêu nhỏ và nam châm định vị vào khung thiết bị điện tử đeo thông minh.
- Chế tạo thiết bị đóng cắt và linh kiện điện gia dụng:
- Tán đinh rive các tiếp điểm bạc vào lưỡi đồng dẫn điện của rơ-le, cầu dao, aptomat.
- Ép ghép vỏ nhựa công tắc với các lá đồng dẫn điện bên trong.

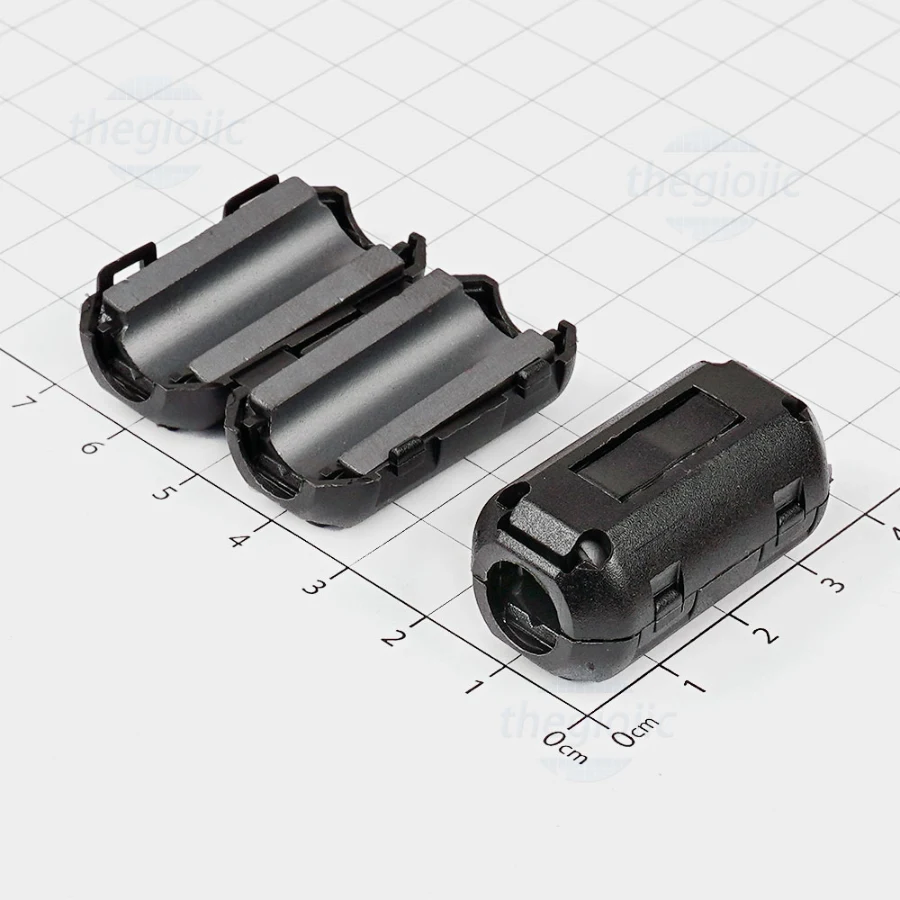

- Ép nén định hình các lõi từ ferrite, lá thép kỹ thuật điện của biến áp xung và biến dòng.
Ưu điểm vượt trội của máy ép servo
- Độ chính xác và khả năng kiểm soát cao
- Kiểm soát vòng lặp kín 2 chiều: lực nén và vị trí hành trình theo thời gian thực.
- Dung sai dừng cực nhỏ: đạt mức micromet (0.005 – 0.01mm).
- Sai số lực dưới 0.1% – 1%.
- Lập trình đa điểm giúp triệt tiêu sốc lực và tránh nứt vi mạch.
- Quản trị chất lượng và dữ liệu
- Vẽ và so sánh trực tiếp đường cong Lực – Hành trình với dải dung sai tiêu chuẩn.
- Phát hiện lỗi tức thì: phôi biến dạng, thiếu linh kiện, lắp ngược chiều hoặc lẫn dị vật.
- Tích hợp sản xuất thông minh: lưu trữ lịch sử ép, đồng bộ hệ thống MES/SCADA và liên kết mã QR/Barcode.
- Sạch sẽ và tiết kiệm năng lượng
- Loại bỏ 100% dầu thủy lực, không mùi, không khói nhiệt, không nguy cơ rò rỉ dung môi.
- Tiết kiệm 50% – 70% điện năng so với máy bơm dầu chạy liên tục.
- Vận hành êm ái dưới 65dB, cải thiện môi trường làm việc trong xưởng.
- Tính linh hoạt và dễ tích hợp tự động hóa
- Lưu nhiều quy trình ép trên màn hình HMI.
- Đổi sản phẩm chỉ bằng thao tác chọn chương trình.
- Phù hợp làm trạm bán tự động để bàn độc lập hoặc tích hợp cùng bàn xoay, phễu rung, robot gắp nhả.

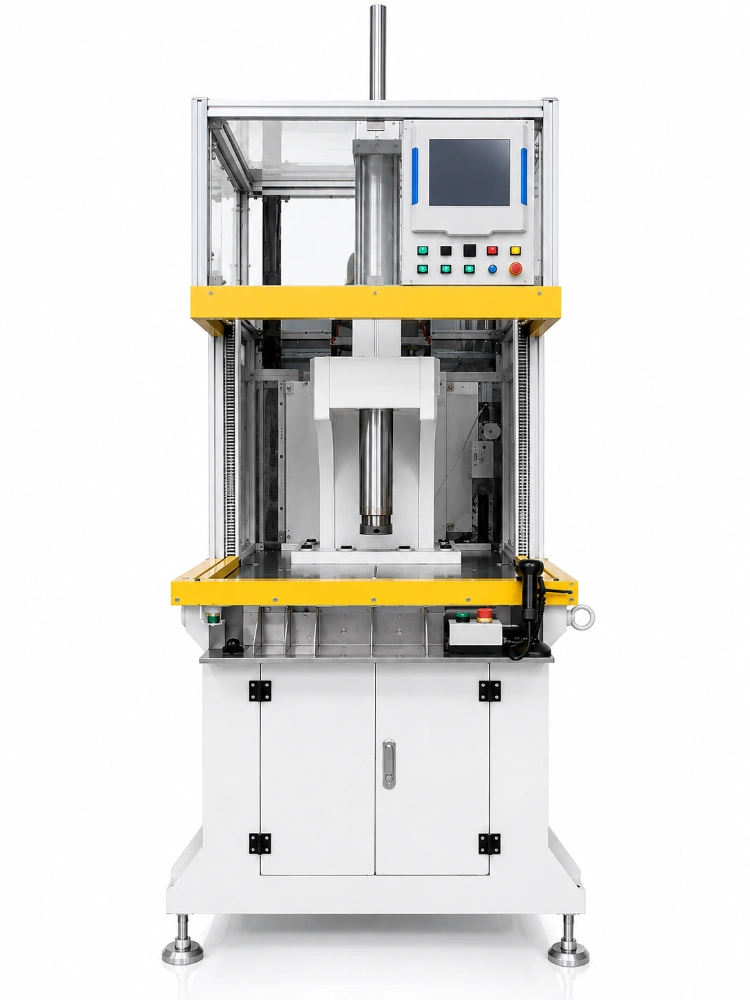

Thông số của máy ép servo điện tử
Dưới đây là bảng thông số kỹ thuật chi tiết của máy ép servo linh kiện điện tử:
| Hạng mục | Thông số |
| Lực ép | 0.05 – 5 tấn |
| Hành trình trục ép | 80 – 350 mm |
| Chiều cao mở tối đa | 200 – 500 mm |
| Khoảng họng máy | 120 – 250 mm |
| Tốc độ tiếp cận nhanh | 100 – 300 mm/s |
| Tốc độ ép | 0.1 – 50 mm/s |
| Tốc độ hồi về | 150 – 350 mm/s |
| Độ lặp lại vị trí | +/- 0.005 – 0.01 mm |
| Độ phân giải hiển thị vị trí | 0.001 mm (1 micromet) |
| Độ chính xác kiểm soát lực | +/-0.1% – 0.5% |
| Loại cảm biến lực | Cảm biến đo biến dạng tích hợp |
| Thời gian lấy mẫu tín hiệu | 0.001 – 0.002 giây |
| Động cơ chính | Động cơ AC Servo công nghiệp |
| Cơ cấu truyền động | Trục vít me bi độ chính xác cao |
| Cơ cấu dẫn hướng | Thanh trượt bi tuyến tính kép |
| Kết cấu khung máy | Thép tấm hàn hoặc nhôm định hình |
| Bộ điều khiển trung tâm | Bộ điều khiển PLC hoặc CPU 32-bit |
| Màn hình giao diện | Màn hình cảm ứng màu 7 – 10 inch |
| Chế độ ép lập trình sẵn | Ép theo cữ vị trí, ép theo lực, ép giữ áp |
| Kiểm tra chất lượng sản phẩm | Biểu đồ Lực nén và Chiều sâu ép |
| Bộ nhớ công thức sản phẩm | Lưu từ 64 – 256 chương trình ép |
| Giao thức kết nối | Cổng Ethernet, Modbus TCP, RS-232C |
| Cổng giao tiếp ngoại vi | Cổng cắm USB, cổng mạng LAN |
| Quản lý truy xuất nguồn gốc | Lưu giá trị lực và chiều sâu từng sản phẩm |
| Cơ cấu an toàn vận hành | Nút bấm 2 tay, rèm quang an toàn |
| Nguồn điện | 1 pha 220V hoặc 3 pha 380V, 50/60Hz |
| Tiêu chuẩn phòng sạch | Đạt chuẩn từ Class 1.000 – 100.000 |
Báo giá máy ép servo điện tử mới nhất
Dưới đây là bảng báo giá tham khảo cho các dòng máy ép Servo điện tử chính xác & Trạm máy ép tự động.
| Mã hiệu dòng máy | Dải lực ép | Giá tham khảo (VNĐ) |
| Model SP-DT01 (Máy để bàn mini) | 0.5 – 1 tấn | 185.000.000 – 245.000.000 |
| Model SP-DT02 (Máy để bàn tầm trung) | 2 – 3 tấn | 280.000.000 – 360.000.000 |
| Model SP-ST04 (Trạm máy bán tự động tiêu chuẩn) | 4 tấn | 480.000.000 – 620.000.000 |
| Model SP-ST05 (Trạm máy bán tự động tải cao) | 5 – 8 tấn | 650.000.000 – 820.000.000 |
| Model SP-AT04 (Module tự động hóa tích hợp) | 4 tấn | 350.000.000 – 450.000.000 |
HẠNG MỤC TÙY CHỌN BỔ SUNG THEO YÊU CẦU:
| Hạng mục tùy chọn | Giá tham khảo (VNĐ) |
| Thiết kế gia công đồ gá Jig | 15.000.000 – 45.000.000 / bộ |
| Bàn xoay chia độ 2 – 4 trạm | 75.000.000 – 120.000.000 / cụm |
| Đầu đọc mã Barcode/QR | 25.000.000 – 40.000.000 / bộ |
| Cảm biến rèm quang an toàn | 22.000.000 – 35.000.000 / bộ |
*Giá trên chỉ mang tính chất dự trù chi phí. Giá chưa bao gồm thuế VAT, chi phí lắp đặt, căn chỉnh và chuyển giao công nghệ tại nhà máy.

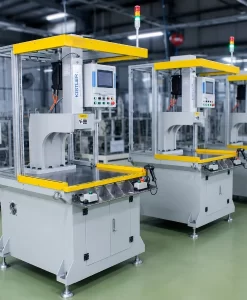

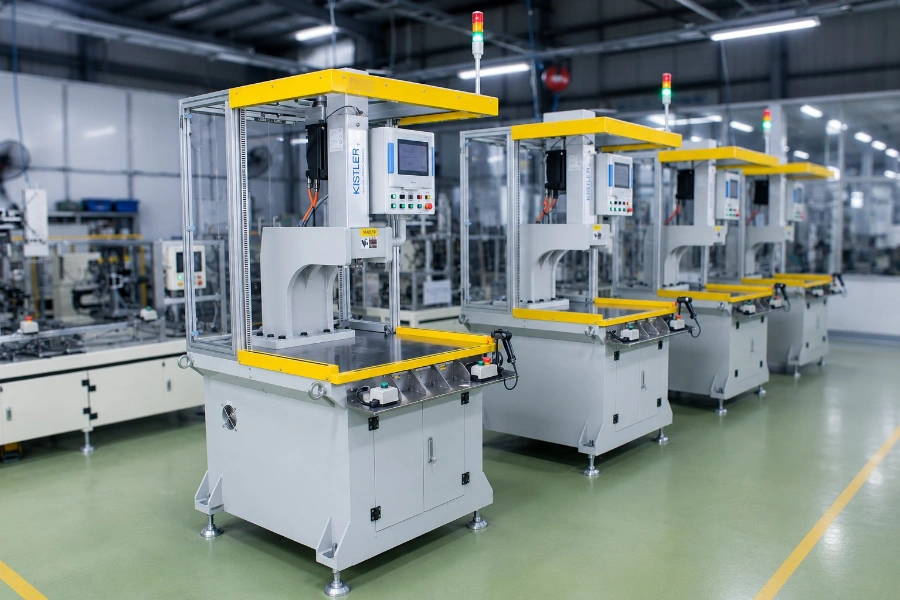

Ứng dụng trong nhà máy điện, điện tử
Dưới đây là ứng dụng thực tế của máy ép servo trong các nhà máy điện, điện tử & năng lượng:
- Ép chân giắc kết nối xuyên mạch PCB không dùng chì hàn.
- Bấm nắp che chắn kim loại bảo vệ IC và vi mạch.
- Ép khối tản nhiệt nhôm, đồng lên bề mặt CPU, GPU.
- Ép nắp niêm phong cell pin lithium dạng trụ và dạng lăng trụ.
- Tán ép cực pin và thanh dẫn dòng lớn cho module pack pin xe điện.
- Lắp ráp cụm thấu kính siêu nhỏ trong module camera điện thoại.
- Ép dán màn hình, nút bấm cảm ứng, mặt kính cảm biến vân tay và loa thoại.
- Tán đinh rive tiếp điểm bạc cho rơ-le, cầu dao, aptomat và công tắc điện.
- Ép bạc đạn, then hoa và bánh răng vào trục động cơ servo mini, quạt tản nhiệt.
- Bấm cosse tiếp địa và ép đầu nối cáp nguồn dòng tải cao.
Quý khách hàng quan tâm đến giải pháp Máy ép servo tự động hoặc cần nâng cấp trạm lắp ráp cho nhà máy, vui lòng liên hệ ngay với đội ngũ kỹ sư VNTECH để được tư vấn phương án kỹ thuật và nhận báo giá chi tiết.
