Máy Ép Thủy Lực Chữ H (4 Trụ) 5/10/17/20/30/60/1000 Tấn

Máy ép thủy lực chữ H 4 trụ Y32 là loại máy ép thủy lực được sử dụng rộng rãi trong công nghiệp để thực hiện các tác vụ như: ép, dập, uốn, nắn,… Được thiết kế với 4 trụ vững chắc, dòng máy ép Y32 này đảm bảo độ ổn định và độ bền cao trong quá trình vận hành.

Điểm nổi bật của máy ép thủy lực chữ H

• Kết cấu chữ H chắc chắn:
  • 4 cột trụ chịu lực giúp máy hoạt động ổn định.
  • Chịu được tải trọng lớn, giảm thiểu biến dạng trong quá trình ép.
• Tạo ra lực ép mạnh mẽ, đáp ứng nhu cầu gia công các vật liệu có độ cứng cao.
• Đa dạng lực ép: 5 – 10 – 17 – 20 – 30 – 40 – 50 – 60 – 80 đến 3000 tấn.
• Hành trình ép dài: Cho phép gia công các sản phẩm có kích thước lớn.
• Hệ thống điều khiển đơn giản, dễ vận hành và bảo trì.
• Máy có thể được sử dụng trong nhiều ngành công nghiệp khác nhau như: sản xuất ô tô, xe máy, cơ khí chế tạo, gia công kim loại,…
• Được chế tạo từ vật liệu chất lượng cao, máy có tuổi thọ lâu dài và ít hỏng hóc.

Máy ép thủy lực 4 trụ Y32 được ứng dụng rộng rãi trong các lĩnh vực sau: Ép nhựa, cao su, Dập kim loại tấm, Uốn, nắn các chi tiết cơ khí, Chế tạo các sản phẩm từ composite, Nén bột, ép gỗ,…

Nguyên lý hoạt động máy dập thủy lực 4 trụ

Khi máy hoạt động:

• Bơm thủy lực sẽ hút dầu từ bồn chứa và đẩy vào xilanh thủy lực.
• Dầu thủy lực tạo áp suất lên piston, đẩy piston di chuyển xuống và tạo ra lực ép lên vật liệu cần ép.
• Lực ép này được truyền qua bàn ép và tác động lên vật liệu.
• Khi quá trình ép hoàn tất:
  • Van thủy lực sẽ đảo chiều dòng chảy.
  • Dầu thủy lực được hút về bồn chứa.
  • Piston được kéo lên và bàn ép trở về vị trí ban đầu.

Cấu tạo máy ép thủy lực 4 trụ Y32

Máy ép thủy lực 4 trụ Y32 có cấu tạo khá phức tạp, bao gồm nhiều bộ phận kết hợp với nhau để tạo nên một hệ thống ép mạnh mẽ và ổn định.

1. Khung máy chữ H:

• Bốn trụ: Đây là bộ phận quan trọng nhất.
  • Chịu lực ép chính và đảm bảo sự ổn định cho toàn bộ máy.
  • Bốn trụ được làm bằng thép chất lượng cao, gia công chính xác để đảm bảo độ đồng tâm và độ cứng vững.
• Dầm trên và dầm dưới:
  • Nối liền bốn trụ tạo thành khung chịu lực chính.
  • Dầm trên là nơi lắp đặt xilanh thủy lực.
  • Dầm dưới là nơi đặt bàn ép.
• Bàn ép: Là nơi đặt vật liệu cần ép.
  • Bàn ép thường được làm bằng thép.
  • Có thể di chuyển lên xuống theo hành trình của xilanh.
• Bàn máy: Là nền đỡ cho toàn bộ máy.
  • Đảm bảo sự ổn định và chắc chắn.

2. Hệ thống thủy lực:

• Xilanh thủy lực:
  • Chuyển đổi năng lượng thủy lực thành cơ năng tạo ra lực ép.
• Bơm thủy lực:
  • Cung cấp dầu thủy lực cho hệ thống.
  • Bơm thủy lực thường là loại bơm piston hoặc bơm bánh răng, có khả năng tạo ra áp suất cao.
• Van thủy lực:
  • Điều khiển dòng chảy của dầu thủy lực, điều chỉnh tốc độ và lực ép của máy.
  • Các van thủy lực bao gồm van phân phối, van tiết lưu, van một chiều, van an toàn,…
• Bồn chứa dầu:
  • Chứa dầu thủy lực cho hệ thống.
  • Bồn chứa dầu thường được trang bị bộ lọc dầu và bộ chỉ thị mức dầu.
• Đường ống và phụ kiện:
  • Kết nối các bộ phận thủy lực với nhau.

3. Hệ thống điều khiển:

• Tủ điện:
  • Chứa các thiết bị điện điều khiển hoạt động của máy.
  • Bao gồm công tắc, nút nhấn, rơ le, PLC,…
• Bộ điều khiển:
  • Điều khiển hoạt động của máy theo chương trình đã được cài đặt.
• Các thiết bị an toàn:
  • Bảo vệ người vận hành và máy móc.
  • Bao gồm nút dừng khẩn cấp, công tắc hành trình, van an toàn,…

Các model máy ép thủy lực chữ H thông dụng

Dưới đây là 4 model máy ép thủy lực chữ H thông dụng tại VNTECH, trải dài từ phân khúc xưởng mini đến quy mô công nghiệp nặng:

Máy ép thủy lực 20 tấn 4 trụ

Máy ép thủy lực 20 tấn 4 trụ thuộc phân khúc mini thông dụng nhất hiện nay. Với thiết kế 4 trụ (4-Column) mang lại không gian làm việc cực kỳ thông thoáng từ cả 4 hướng, dễ dàng thao tác gá đặt khuôn mẫu, đưa phôi vào và tháo thành phẩm ra ngoài một cách linh hoạt.

1. Thông số kỹ thuật cơ bản

• Lực ép định mức: 20 Tấn (200 kN)
• Hành trình xi lanh chính: 150 – 250 mm
• Kích thước bàn máy: 500 * 400 mm hoặc 600 * 500 mm
• Khoảng mở tối đa: 400 – 500 mm
• Công suất động cơ: 2.2 kW – 3.7 kW
• Hệ thống điều khiển: Van tay gạt cơ khí tinh chỉnh lực trực tiếp hoặc tích hợp tủ điện nút bấm tự động hành trình cơ bản.
• Mức giá: Khoảng 65.000.000 VNĐ.

2. Ứng dụng

• Sửa chữa và bảo dưỡng cơ khí:
  • Ép lòng, tháo lắp các loại vòng bi (bạc đạn), bạc lót.
  • Ép bánh răng cỡ nhỏ của xe máy, ô tô, máy bơm nước và các chi tiết máy công nghiệp nhẹ.
• Gia công định hình kim loại tấm:
  • Đột lỗ, đột rãnh, chấn gấp hoặc dập tạo hình các chi tiết pạt sắt, long đền, bản lề.
• Nắn phẳng các thanh sắt, trục cốt máy, thanh kim loại bị cong vênh nhẹ.
• Ép định hình các chi tiết nhựa mỏng, linh kiện cao su kỹ thuật, hoặc ép chặt phôi gỗ, mút xốp trong các xưởng thủ công mỹ nghệ.

3. Phù hợp với các xưởng

• Các garage sửa chữa ô tô, xe máy: sửa gầm, ép rotuyn, ép bạc đạn.
• Xưởng cơ khí dân dụng, xưởng tiện phay vừa và nhỏ:
  • Phục vụ các công việc gia công đồ gá (jig), sửa chữa máy móc tổng hợp hoặc sản xuất các linh kiện gia dụng nhỏ lẻ.
• Các phòng Lab, trung tâm dạy nghề hoặc xưởng chế thử.

Máy ép thủy lực chữ H 30 tấn

Máy ép thủy lực chữ H 30 tấn là dòng máy ép thủy lực chữ H cỡ nhỏ, có thiết kế linh hoạt (nhiều model có thể điều chỉnh độ cao bàn máy bằng hệ thống tời nâng hoặc chốt định vị). Máy vận hành êm ái, cơ động và tiêu thụ cực kỳ ít điện năng.

1. Thông số kỹ thuật cơ bản

• Lực ép định mức: 30 Tấn
• Hành trình xi lanh: 150 – 200 mm
• Khoảng mở bàn máy tối đa: 700 – 900 mm
• Công suất động cơ: 2.2 – 3.7 kW
• Hệ thống điều khiển: Van tay gạt cơ khí hoặc nút bấm đơn giản.
• Mức giá: Khoảng 88.000.000 VNĐ.

2. Ứng dụng

• Ép lòng, đóng/tháo các loại vòng bi (bạc đạn), bạc lót, bánh răng cỡ nhỏ và vừa của xe máy, ô tô.
• Nắn thẳng các thanh sắt, trục cốt máy bị cong vênh nhẹ trong quá trình sửa chữa.
• Dập định hình, đột lỗ, đột rãnh các chi tiết phôi kim loại tấm mỏng.

3. Phù hợp với các xưởng

• Sửa chữa ô tô, xe máy, xưởng cơ khí dân dụng quy mô gia đình hoặc vừa và nhỏ.
• Phù hợp cho các công việc bảo trì, bảo dưỡng thiết bị cơ khí tổng hợp không đòi hỏi xung lực quá lớn.

Máy ép thủy lực chữ H 50 tấn

Model máy ép thủy lực chữ H 50 tấn là dòng máy quốc dân có mặt tại hầu hết các xưởng cơ khí chế tạo tầm trung. Kết cấu sườn máy được hàn tăng cứng bằng thép tấm dày, đảm bảo không bị rung lắc hay biến dạng khi gá đặt các chi tiết cơ khí nặng.

1. Thông số kỹ thuật cơ bản

• Lực ép định mức: 50 Tấn
• Hành trình xi lanh: 200 – 300 mm
• Kích thước bàn máy: 800 * 600 mm
• Công suất động cơ: 3.7 – 5.5 kW
• Hệ thống điều khiển: Tủ điện bán tự động, tích hợp đồng hồ đo áp suất cơ hiển thị trực quan.
• Mức giá: Khoảng 125.000.000 VNĐ.

2. Ứng dụng

• Ép nắn các loại trục các-đăng, dầm thép nhỏ, khung sườn xe bị lệch vị trí.
• Dập định hình các loại long đền, pat sắt, linh kiện gá nối dày ngành xây dựng.
• Ép tháo lắp các chi tiết máy nông nghiệp (máy cày, máy gặt) và động cơ cỡ trung.

3. Các xưởng phù hợp

• Các xưởng cơ khí gia công đồ gá (jig), xưởng chế tạo máy và đồ mộc gia dụng tầm trung.
• Xưởng sửa chữa xe tải nhỏ, garage ô tô cần xử lý các chi tiết gầm bệ.

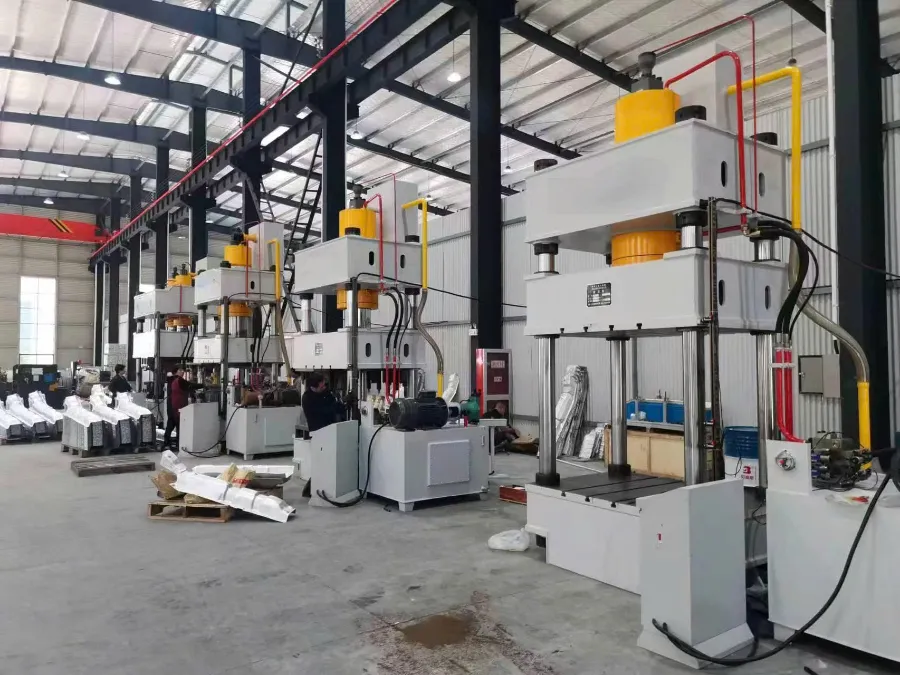

Máy ép thủy lực 100 tấn chữ H

Bước vào phân khúc 100 tấn, máy bắt đầu chuyển giao sang kết cấu công nghiệp hạng nặng. Toàn bộ sườn chữ H được hàn tổ hợp từ thép tấm bản dày chịu lực cường độ cao và trải qua quy trình khử ứng suất dư nghiêm ngặt. Hệ thống trạm nguồn thủy lực cũng lớn hơn với cụm xi lanh chính có đường kính lớn.

1. Thông số kỹ thuật cơ bản

• Lực ép định mức: 100 Tấn
• Hành trình xi lanh: 300 – 500 mm
• Kích thước bàn máy: 1000 * 800 mm
• Công suất động cơ: 7.5 – 11 kW
• Hệ thống điều khiển: Tủ điện PLC tự động, tích hợp nút bấm dừng khẩn cấp và rèm ánh sáng an toàn (Light Curtain).
• Mức giá: Khoảng 210.000.000 VNĐ.

2. Ứng dụng

• Dập sâu các chi tiết kim loại tấm như: chậu rửa, khay inox, vỏ bảo vệ máy móc.
• Ép nắn thẳng các thanh dầm thép chữ H, chữ I, thép hình bản dày bị biến dạng sau khi hàn đúc hoặc nhiệt luyện.
• Rèn dập nguội, tạo hình khuôn các chi tiết linh kiện phụ tùng ô tô, xe máy chính xác.
• Ép dán phủ mặt gỗ, chế tạo các loại tấm ván ép bán công nghiệp mâm lớn.

3. Các xưởng phù hợp

• Các nhà máy, xưởng cơ khí phụ trợ quy mô lớn, chuyên sản xuất linh kiện, phụ tùng cơ khí chính xác, dập tấm hàng loạt.
• Các doanh nghiệp sản xuất kết cấu thép, kết cấu cơ khí xây dựng lớn.

Máy ép thủy lực chữ H 1000 tấn

Đây là dòng máy ép thủy lực sườn kín chữ H siêu trọng. Thiết bị này tích hợp những giải pháp cơ khí tối tân nhất với tổng trọng lượng bản thân máy có thể lên tới vài chục tấn, được điều khiển toàn diện bằng kỹ thuật số và thường trang bị công nghệ Servo thông minh giúp tiết kiệm điện và vận hành mịn.

1. Thông số máy ép thủy lực 4 trụ 1000 tấn

• Lực ép: 10000 kN (1000 tấn)
• Lực đẩy: 2000 kN
• Lực hồi: 1700 kN
• Hành trình ram: 1000 mm
• Hành trình đẩy: 400 mm
• Kích thước bàn ép: 2000 x 2000 mm
• Áp suất hệ thống thủy lực: 25 MPa
• Tốc độ xuống của xilanh: >120 mm/s
• Tốc độ ép: 4-10 mm/s
• Tốc độ hồi: >100 mm/s
• Tốc độ đẩy: >80 mm/s
• Tốc độ hồi đẩy: >160 mm/s
• Công suất động cơ: từ 30 kW đến 55 kW
• Điện áp: 380V/50Hz
• Kích thước máy: (DxRxC): 4500 x 3000 x 3500 mm (thay đổi theo cấu hình)
• Mức giá: Khoảng 3.600.000.000 VNĐ.

2. Ứng dụng

• Ngành ô tô & Xe đặc chủng:
  • Dập định hình nguyên khối các mảng khung gầm, vỏ bọc cabin xe tải nặng, xe đầu kéo, xe công trình.
• Ngành đóng tàu & Năng lượng:
  • Rèn dập nóng – nguội các trục khuỷu động cơ cỡ đại.
  • Dập mặt bích đường ống áp lực cao, vỏ lò hơi, chỏm cầu bồn chứa khí hóa lỏng (LPG).
• Ngành vật liệu mới Composite (SMC/GRP):
  • Ép đúc nhiệt các sản phẩm mâm lớn chịu tải cao như: nắp hố ga đô thị, bồn chứa nước, vỏ trạm biến áp cách điện.

3. Các xưởng phù hợp

• Các tập đoàn sản xuất ô tô, đóng tàu, chế tạo thiết bị áp lực và các tổng công ty cơ khí hạng nặng.
• Các doanh nghiệp đầu tư dây chuyền sản xuất tự động hóa cao.
• Yêu cầu gia công liên tục các sản phẩm siêu trường siêu trọng đạt tiêu chuẩn xuất khẩu.

>>> Xem thêm sản phẩm liên quan:

• Máy ép nhiệt công nghiệp NCM-98 (9 tầng)
• Máy dập 200 tấn JH21
• Máy dập trục khuỷu JH21-45
• Máy ép thủy lực nằm ngang
• Máy đột dập CNC ER300

Thông số máy ép thủy lực chữ H 4 trụ khác

Dưới đây là thông số của một số model máy ép thủy lực 4 trụ khác từ 63 – 3000 tấn.

Giá máy ép thủy lực 4 trụ chữ H mới nhất

Dưới đây là bảng báo giá mới nhất cho các dòng Máy ép thủy lực 4 trụ chữ H tại VNTECH từ phân khúc mini 5 tấn đến phân khúc siêu trọng 1000 tấn:

*Bảng giá trên mang tính chất dự toán ngân sách, giá thực tế phụ thuộc vào các option tùy chọn của khách hàng.

VNTECH – Đơn vị bán máy ép thủy lực hàng đầu Việt Nam

VNTECH là đơn vị uy tín hàng đầu tại Việt Nam chuyên cung cấp các giải pháp toàn diện về ép thủy lực công nghệ cao. VNTECH mang đến thị trường hệ sinh thái máy ép thủy lực đa dạng về cả kết cấu lẫn tải trọng, đáp ứng trọn vẹn từ nhu cầu gia công cơ khí từ cơ bản đến các ngành công nghiệp phụ trợ hạng nặng:

• Dòng máy dập ép cơ khí chế tạo:
  • Cung cấp model trải dài từ 5 Tấn – 1000 Tấn.
  • Phục vụ định hình phôi khối, bánh răng, trục khuỷu,…
• Dòng máy đúc nén vật liệu mới:
  • Chuyên dụng cho phân khúc tải trọng lớn từ 1500 Tấn, 2000 Tấn, 2500 Tấn đến 3000 Tấn.
  • Phục vụ đúc nắp hố ga, tấm panel bồn nước composite mâm lớn, vỏ trạm biến áp,…
• Dòng máy ép nhiệt thủy lực ngành gỗ:
  • Phục vụ các xưởng gỗ công nghiệp với các dòng máy ép mâm nhiệt nhiều tầng tiêu chuẩn kỹ thuật cao.
  • Giúp tối ưu hóa quy trình phủ Melamine, PVC, Veneer lên cốt ván MDF/HDF.

Không chỉ bán những cấu hình máy có sẵn, đội ngũ kỹ sư trình độ cao của VNTECH sẽ tiến hành khảo sát trực tiếp nhu cầu sản xuất, biên dạng bộ khuôn và đặc tính phôi vật liệu của khách hàng. Từ đó, VNTECH tính toán và tùy chỉnh dải tải trọng, hành trình xi lanh, kích thước bàn sưởi nhiệt tối ưu nhất với chi phí đầu tư.

VNTECH đồng hành cùng doanh nghiệp trong toàn bộ vòng đời của thiết bị:

• Khảo sát mặt bằng, cung cấp bản vẽ kỹ thuật thi công móng máy chịu lực tiêu chuẩn.
• Điều phối xe cẩu tải trọng lớn, vận chuyển an toàn và gá lắp chính xác thiết bị tại nhà xưởng.
• Đấu nối, vận hành thử nghiệm, chuyển giao công nghệ và hướng dẫn vận hành chi tiết cho khách hàng.
• Kho linh kiện, bo mạch điều khiển sẵn.
• Đội ngũ kỹ sư luôn sẵn sàng khắc phục sự cố trong vòng 24 giờ.

Máy ép thủy lực chữ H 4 trụ Y32 là một thiết bị công nghiệp mạnh mẽ và linh hoạt, được ứng dụng rộng rãi trong nhiều lĩnh vực sản xuất. Với thiết kế 4 trụ vững chắc, lực ép lớn và khả năng điều khiển chính xác, dòng máy này đáp ứng tốt các yêu cầu ép, dập, uốn, nắn,… khác nhau.
