Tấm chắn bụi máy CNC là một phụ kiện quan trọng giúp bảo vệ máy CNC khỏi bụi bẩn, phoi kim loại, dầu mỡ và các tác nhân gây hại khác trong quá trình vận hành. Chúng có vai trò then chốt trong việc kéo dài tuổi thọ, đảm bảo độ chính xác và hiệu suất hoạt động của máy cắt laser.
Nội dung bài viết
Tấm chắn bụi máy CNC là gì?
Tấm chắn bụi máy CNC (bạt che bụi, ốp che băng gạt phoi, hoặc bạt chắn phoi/Cover máy CNC) là hệ thống bọc bảo vệ di động được lắp đặt dọc theo các trục chuyển động (X, Y, Z) nhằm cách ly hoàn toàn băng dẫn hướng, trục vít me bi và các linh kiện truyền động khỏi các tác nhân gây hại ngoài môi trường nhà xưởng.
Không chỉ đơn thuần là một tấm vải hay miếng nhựa che chắn, tấm chắn bụi máy CNC được thiết kế theo các dạng kết cấu cơ khí chuyên biệt:

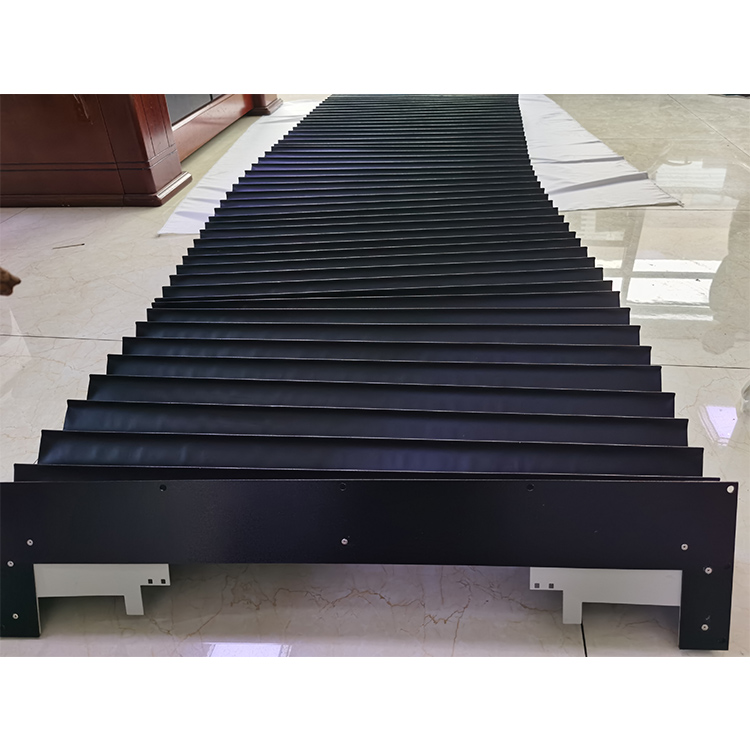

- Dạng xếp ly hình đàn accordion: Dạng này có khả năng co giãn, đàn hồi cực tốt, di chuyển linh hoạt theo hành trình tịnh tiến của trục máy mà không làm tăng tải trọng quán tính.
- Dạng lá thép lồng nhau: Chuyên cho các dòng máy phay tải nặng, nơi phoi sắt bắn ra với lực lớn và nhiệt độ cao.
Lợi ích của tấm chắn bụi máy CNC
– Ngăn chặn bụi bẩn, phoi kim loại xâm nhập vào các bộ phận chuyển động.
– Giảm thiểu ma sát, mài mòn, giúp máy hoạt động ổn định và bền bỉ hơn.
– Bảo vệ hệ thống dẫn hướng, trục vít me khỏi bụi bẩn, giúp máy gia công đạt độ chính xác cao.
– Giúp máy hoạt động trơn tru, giảm thiểu thời gian dừng máy để vệ sinh, bảo trì.
– Tạo môi trường làm việc sạch sẽ, bảo vệ sức khỏe người lao động.
Tấm chắn bụi máy CNC thường được làm từ các vật liệu có độ bền cao, khả năng chống mài mòn, chống dầu mỡ, chống nước và chịu được nhiệt độ cao, chẳng hạn như: Vải cao su, Nhựa dẻo (PVC, PU), Kim loại (thép không gỉ, nhôm), Vải bạt phủ PVC,…
Giới thiệu tấm chắn bụi ray trượt
Tấm chắn bụi ray trượt máy laser – Tấm cover bảo vệ ray máy cắt laser giúp chống bụi, xỉ cắt máy laser đảm bảo thanh răng, thanh ray trượt không bị hư hải bới xỉ khi máy cắt laser hoạt động. Đảm bảo tuổi thọ cơ khí cao cho máy cắt laser fiber.
– Chiều cao tấm chắn bụi máy laser: 15mm
– Độ dài ngắn nhất: 165-215mm
– Độ dài dài nhất: 1500mm
– Chất liệu tấm chắn bụi ray trượt máy CNC: tấm đỡ pvc 1,5mm, vải 0,33mm
– Chất lượng tấm chắn bụi máy laser: gấp đối xứng, đẹp, không bị tràn keo.
– Loại vải làm tấm xếp chắn bụi máy laser: chống dầu, chống mối mọt sắt, ngăn bụi, chống nhiệt độ cao.
– Làm việc lâu dài ở 900C, không có biến dạng.
Thông số tấm chắn bụi ray trượt máy CNC
| Thương Hiệu | ST |
| Việt Liệu | Vật liệu chống cháy chuyên dụng |
| Tấm hộ trợ | Tấm PVC cứng |
| Tính Năng | Loại đặc biệt để ngăn chặn tiếng ồn khó chịu ở tốc độ cao |
| Chiều cao nếp gấp tiêu chuẩn | 15mm, 20mm, 30mm, 35mm, 40mm, 45mm, 50mm |
| Khoảng Cách | Tổng khoảng cách giữa các ống trượt và ống thổi tối thiểu là 5 mm, tối đa là 10 mm |
| Loại | Dành cho thiết bị máy CNC |
| Tùy chỉnh | Có thể tùy chỉnh |
Các loại tấm chắn bụi máy CNC phổ biến
Tấm chắn bụi ray trượt là một bộ phận quan trọng trong hệ thống máy CNC giúp kéo dài tuổi thọ và đảm bảo độ chính xác cho máy. Trên thị trường hiện nay có một số loại tấm chắn bụi ray trượt phổ biến:
Tấm chắn bụi máy CNC dạng thẳng
– Đây là loại phổ biến nhất, có dạng hình chữ nhật dài, được làm từ vải, nhựa dẻo hoặc kim loại.
– Thường dùng để che chắn cho các ray trượt thẳng, thanh dẫn hướng.

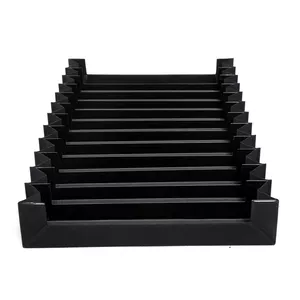

Tấm chắn bụi chữ U/C
– Có thiết kế hình chữ U hoặc chữ C, ôm sát ray trượt, bảo vệ hiệu quả hơn khỏi bụi bẩn và phoi.
Tấm chắn bụi máy CNC dạng ống thổi
– Được làm từ vải xếp lớp, có khả năng co giãn linh hoạt theo chuyển động của ray trượt.
– Thường dùng cho các ray trượt có hành trình dài, yêu cầu độ linh hoạt cao.
Tấm chắn bụi máy CNC dạng lưỡi gà
– Làm bằng nhựa dẻo, có các rãnh nhỏ, giúp cản bụi hiệu quả mà vẫn đảm bảo sự linh hoạt cho ray trượt.
Mua tấm chắn bụi máy CNC tại VNTECH
VNTECH cung cấp rất nhiều loại tấm chắn bụi máy laser cho bạn lựa chọn. Chỉ cần cho chúng tôi biết kích thước tấm chắn bụi cho máy cắt laser, VNTECH sẽ tư vấn cho các bạn phương án, chủng loại tốt nhất với giá thành phù hợp.
– Sản phẩm chất lượng: VNTECH cung cấp các loại tấm cover laser được làm từ vật liệu chất lượng cao, đảm bảo độ bền và hiệu quả bảo vệ máy.
– Giá cả cạnh tranh: VNTECH cung cấp sản phẩm với giá cả cạnh tranh trên thị trường.
– Dịch vụ chuyên nghiệp: Đội ngũ nhân viên của VNTECH giàu kinh nghiệm, sẵn sàng tư vấn và hỗ trợ khách hàng lựa chọn sản phẩm phù hợp.
– Chính sách bảo hành: VNTECH có chính sách bảo hành rõ ràng, đảm bảo quyền lợi cho khách hàng.
Danh sách tấm chắn bụi máy CNC mà VNTECH cung cấp:
| STT | Mã hàng | Trục | Độ giãn | ĐVT |
| 1 | AC32-V0630 | Bao che trục Y | 3,5m (máy 3m) | Chiếc |
| 2 | AC32-V0641 | Bao che trục Y phủ thép không gỉ | 3,5m (máy 3m) | Chiếc |
| 3 | AC32-V0693 | Bao che trục Y | 5m (máy 4m) | Chiếc |
| 4 | AC32-V0694 | Bao che trục Y phủ thép không gỉ | 5m (máy 4m) | Chiếc |
| 5 | AC32-V0643 | Bao che trục Y | 7m (máy 6m) | Chiếc |
| 6 | AC32-V0692 | Bao che trục Y phủ thép không gỉ | 7m (máy 6m) | Chiếc |
| 7 | AC32-V0695 | Bao che trục Y | 14m (máy 12m) | Chiếc |
| 8 | AC32-V0696 | Bao che trục Y phủ thép không gỉ | 14m (máy 12m) | Chiếc |
| 9 | AC32-V0658 | Bao che trục X | 1.9m (máy 1.5m) | Chiếc |
| 10 | AC32-V0644 | Bao che trục X phủ thép không gỉ | 2.5m (máy 2m) | Chiếc |
| 11 | AC32-V0690 | Bao che trục X | 3.2m (máy 2.5m) | Chiếc |
| 12 | AC32-V0691 | Bao che trục X | 3.5m (máy 3m) | Chiếc |
Giá tấm chắn bụi máy CNC mới nhất
Dưới đây là bảng báo giá chi tiết cho các dòng tấm chắn bụi máy CNC phổ biến trên thị trường.
- BẢNG GIÁ TẤM CHẮN BỤI MÁY CNC DẠNG PHẲNG
Chuyên dụng che chắn bụi gỗ, bụi mịn, nước tưới nguội cho các trục X, Y của máy CNC quảng cáo hoặc máy CNC ngành gỗ.
| Kích thước (mm) | Đơn vị tính | Giá tham khảo (VNĐ) | Phù hợp |
| 150 x 15 x 1500 | Cái / Tấm | 170.000 – 200.000 | – Máy CNC mini, máy khắc laser nhỏ kẹp ray trượt. |
| 200 x 15 x 1500 | Cái / Tấm | 230.000 – 260.000 | – Các dòng máy khắc quảng cáo 1325 phổ thông. |
| 250 x 15 x 1500 | Cái / Tấm | 280.000 – 310.000 | – Trục Y máy CNC Router, máy gia công gỗ công nghiệp. |
| 300 x 15 x 1500 | Cái / Tấm | 300.000 – 340.000 | – Máy CNC Router hành trình lớn, bảo vệ ray trượt và vít me. |
| 400 x 20 x 1000 | Cái / Tấm | 420.000 – 460.000 | – Phù hợp cho trục bệ đỡ chịu tải trung bình của máy phay cơ. |
| 600 x 30 x 1000 | Cái / Tấm | 700.000 – 760.000 | – Bản rộng cho máy chế biến gỗ hạng nặng hoặc máy cắt Plasma CNC. |
*Bảng giá trên chỉ mang tính chất dự trù chi phí, giá thực tế phụ thuộc vào thời điểm mua hàng.
- BẢNG GIÁ TẤM CHẮN BỤI MÁY CNC CHỮ U VÀ CHỮ L
Dạng hộp định hình ba mặt (chữ U) ôm khít toàn bộ cụm ray dẫn hướng và trục vít me, thường dùng trong máy phay giường cơ khí, máy phay CNC tốc độ cao chịu nước tưới nguội.
| Biên dạng | Kích thước | Giá tham khảo (VNĐ) | Ứng dụng |
| Hình chữ U | 160 x 50 x 1000 | 500.000 – 560.000 | – Bảo vệ cụm trục Z máy phay CNC loại vừa. |
| Hình chữ U | 200 x 50 x 1000 | 580.000 – 630.000 | – Bảo vệ hệ ray vuông tuyến tính HGR20/HGR25 và vít me. |
| Hình chữ L | Loại bé (Theo phôi máy) | 280.000 – 320.000 | – Che góc hông băng máy, chắn dầu mỡ và nước làm mát. |
| Hình chữ L | Loại lớn (Giãn dài tối đa 1800) | 550.000 – 620.000 | – Chuyên dụng cho các trục đứng máy phay trung tâm gia công VMC. |
*Bảng giá trên chỉ mang tính chất dự trù chi phí, giá thực tế phụ thuộc vào thời điểm mua hàng.
Hướng dẫn bảo dưỡng tấm chắn bụi từ chuyên gia
Do phải tiếp xúc trực tiếp với phoi nóng, mạt sắt và dung dịch tưới nguội, nếu tắm chắn bụi máy CNC không được bảo dưỡng đúng cách sẽ rất nhanh bị rách, kẹt hoặc chai cứng. Dưới đây là quy trình và hướng dẫn bảo dưỡng tấm chắn bụi chuyên sâu giúp kéo dài tuổi thọ linh kiện lên gấp đôi:
- Quy trình bảo dưỡng tấm chắn bụi hàng ngày
- Vệ sinh bề mặt đúng cách:
- Dùng chổi quét mềm hoặc vòi xịt nước làm mát để gạt sạch phoi kim loại, mạt bạt sắt trên các nếp gấp.
- Nguyên tắc xịt khí nén:
- Tuyệt đối không xịt theo hướng vuông góc vào các mép gioăng cao su.
- Áp lực khí lớn sẽ đẩy ngược các hạt mạt sắt lọt qua khe gioăng, chui sâu vào bên trong con trượt.
- Hãy xịt khí chéo một góc 30 – 45 độ lướt dọc theo bề mặt.
- Kiểm tra dị vật:
- Đảm bảo không có các mảnh phoi lớn hoặc phôi thừa rơi vào các nếp gấp trước khi tắt máy.
- Tránh việc khi máy khởi động lại ở ca sau, trục di chuyển ép mạnh làm rách bạt.
- Quy trình bảo dưỡng tấm chắn bụi hàng tháng
- Lau sạch cặn dầu thiêu kết:
- Dung dịch tưới nguội hòa lẫn dầu máy lâu ngày sẽ tạo thành lớp màng keo đen dính chặt trên tấm chắn bụi.
- Hãy dùng giẻ sạch thấm dầu chống rỉ (như RP7 hoặc dầu máy nhẹ) lau sạch toàn bộ bề mặt trượt.
- Bôi trơn các khớp trượt:
- Đối với tấm chắn thép lồng: Tra một lớp dầu mỏng lên bề mặt tiếp xúc giữa các lá thép để các tấm inox co duỗi mượt mà, không bị kẹt hay tạo ra tiếng kêu rít chói tai.
- Đối với bạt xếp ly: Kiểm tra các thanh định hình nhựa nội bộ bên trong nếp gấp xem có bị biến dạng hay không.
- Kiểm tra độ mòn của gioăng gạt:
- Trên mỗi xung hành trình của lá thép chắn bụi luôn có một dải cao su gạt phoi.
- Nếu dải cao su này bị nứt, chai cứng hoặc mòn vẹt, hãy tiến hành thay thế dải cao su mới để ngăn nước tưới nguội rò rỉ vào trục vít me.
- Các dấu hiệu cần thay tấm chắn bụi ngay lập tức
- Bạt xếp ly bị rách, thủng:
- Dù chỉ là một lỗ thủng nhỏ do phoi nóng bắn vào, bụi mịn và nước làm mát vẫn sẽ theo đó lọt vào rãnh bi.
- Sẽ phá hủy băng máy chỉ sau vài tuần.
- Lá thép lồng bị móp méo, lệch tâm:
- Khi lá thép bị va đập dẫn đến móp, chúng sẽ không thể trượt lồng vào nhau một cách đồng tâm.
- Gây bó kẹt trục di chuyển và báo lỗi quá tải dòng điện lên hệ điều hành CNC.
- Tấm bạt bị kéo giãn mất đàn hồi:
- Bạt nhựa dùng lâu năm bị ngâm trong dầu tưới nguội sẽ bị chai cứng.
- Dẫn đến việc bạt bị chùng xuống và cuốn vào trục vít me khi máy vận hành.
Tấm chắn bụi ray trượt máy laser là một phụ kiện nhỏ nhưng đóng vai trò quan trọng trong việc bảo vệ và duy trì hiệu suất hoạt động của máy cắt laser. Bằng cách ngăn chặn bụi bẩn, phoi kim loại xâm nhập vào ray trượt, tấm chắn bụi giúp kéo dài tuổi thọ, đảm bảo độ chính xác và ổn định cho máy, đồng thời giảm thiểu chi phí bảo trì, sửa chữa.
Liên hệ ngay tới VNTECH để được tư vấn chi tiết về các dạng tấm chắn bụi máy CNC phù hợp nhất.
