Máy ép nhựa đứng thủy lực là dòng máy ép thủy lực chuyên dùng trong sản xuất linh kiện điện tử, đầu cắm dây cáp và phụ tùng kỹ thuật chính xác. Nhờ thiết kế cơ cấu kẹp khuôn đóng – mở theo phương thẳng đứng kết hợp với hệ thống thủy lực tạo lực nén mạnh mẽ, thiết bị tận dụng triệt để trọng lực để cố định chi tiết lồng ghép trong lòng khuôn mà không lo xô lệch.
Máy ép nhựa trục đứng TY-350 là thiết bị không thể thiếu giúp các nhà máy gia công nâng cao độ chuẩn xác cho sản phẩm, tối ưu hóa năng suất và kiểm soát chất lượng đồng đều trong chuỗi dây chuyền sản xuất tự động.

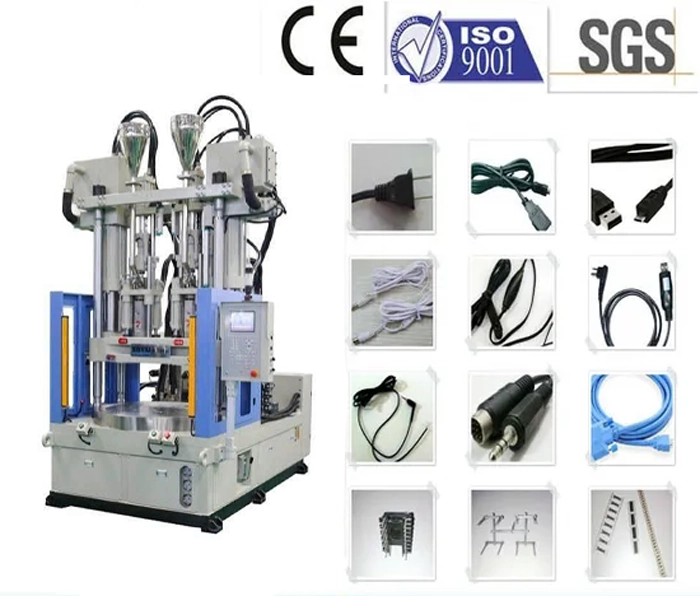

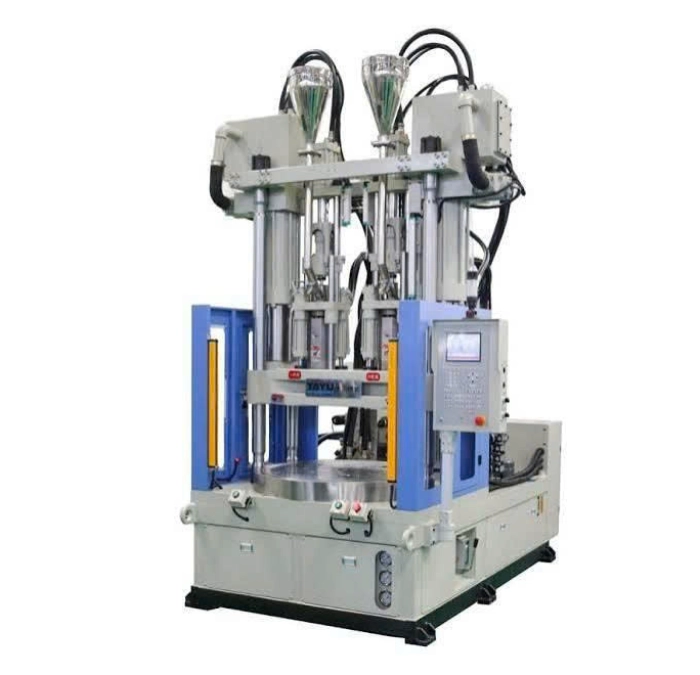

Giới thiệu về máy ép nhựa đứng TY-350
Máy ép nhựa đứng TY-350 là dòng thiết bị ép phun thủy lực chuyên dụng với kết cấu kẹp khuôn đóng – mở theo phương thẳng đứng, được tối ưu hóa cho quy trình đúc chèn phôi kim loại (Insert Molding) trong ngành linh kiện điện tử, dây cáp sạc và phụ tùng kỹ thuật chính xác.
Nhờ thiết kế mở ở mặt thao tác, máy ép nhựa đứng TY-350 dễ dàng tích hợp các hệ thống thiết bị an toàn đồng bộ:
- Rèm quang an toàn: Bảo vệ người vận hành, lập tức ngắt hành trình nếu phát hiện tay công nhân đưa vào buồng ép.
- Hệ thống camera thị giác (Vision AI): Tự động soi quét lòng khuôn để kiểm tra vị trí phôi kim loại, loại bỏ rủi ro ép kẹt gây mẻ hỏng khuôn.
Tính năng của máy ép nhựa đứng TY-350
Dưới đây là các tính năng của máy ép nhựa đứng TY-350 / TY-S-350:
- Hệ thống kẹp khuôn và đẩy sản phẩm
- Lực kẹp khuôn 35 tấn: Giữ chặt khuôn dưới áp suất thủy lực tối đa 140kg/cm^2, ngăn ngừa ba via và biến dạng phôi.
- Khoảng mở khuôn linh hoạt: Hành trình mở khuôn 200mm, chiều cao mở tối đa 300mm (TY-350) hoặc 380 mm (TY-S-350).
- Cơ cấu đẩy mạnh mẽ: Tạo lực đẩy 2 tấn với hành trình 40 – 60 mm giúp tách thành phẩm dứt khoát.
- Bàn trượt khuôn (TY-S-350): Tự động trượt khuôn dưới ra ngoài, tối ưu an toàn và tốc độ nạp phôi.
- Hệ thống phun nén nhựa
- Dải trục vít Phi 22, Phi 25, Phi 28, Phi 32 mm đáp ứng trọng lượng bắn từ 35g đến 75g.
- Áp suất phun đạt từ 1.107 đến 2.342kg/cm2, hỗ trợ điền đầy các mẫu khuôn mỏng và chi tiết vi mạch phức tạp.
- Công suất gia nhiệt nòng súng 3.1kW giúp hóa dẻo hạt nhựa đồng đều, ổn định chất lượng dòng chảy.
- Động lực và vận hành
- Truyền động thủy lực bền bỉ với động cơ bơm dầu 5.5 kW, thùng dầu dung tích 160 lít.
- Tổng công suất điện toàn máy chỉ 8.6 kW, lưu lượng nước làm mát yêu cầu 25 lít/phút.
- Thiết kế công thái học, thuận tiện cho công nhân đứng nạp liệu liên tục.
- Khả năng tích hợp an toàn & Bảo vệ khuôn
- Đồng bộ rèm quang an toàn & Tích hợp Camera thị giác (Vision AI).
Máy ép nhựa trục đứng làm được gì?
Dưới đây là những việc mà máy ép nhựa đứng TY-350 có thể xử lý tốt:
- Đúc bọc đầu cáp sạc USB, Type-C, Lightning, cáp âm thanh, cáp HDMI.
- Đúc ép bọc kín phích cắm điện 2 chấu, 3 chấu và đầu cosse dây điện.
- Ép bọc đầu nối, giắc cắm điện tử và giắc cảm biến dây dẫn ô tô, xe máy.
- Ép đúc chi tiết nhựa lồng ghép lõi kim loại ren, bulông, đai ốc.
- Đúc vỏ bảo vệ cụm bo mạch nhỏ, nút bấm vi mạch và rơ-le điện tử.
- Đúc tay cầm nhựa dẻo, cao su bọc ngoài thân kim loại kìm, tuốc nơ vít, dao kéo.
- Đúc đầu cắm kim tiêm, cút nối dây truyền dịch và đầu ống y tế chuyên dụng.
- Đúc bánh xe đẩy mini, con lăn và núm vặn ren cơ khí.
- Đúc bọc lõi thép trục quạt điện, trục mô tơ mini và rotor.
- Đúc kín cụm linh kiện chống nước, chống bụi cho thiết bị điện dân dụng và công nghiệp.
>>> Xem thêm: Máy ép pallet nhựa YDW32
Thông số máy ép nhựa đứng TY-350 / TY-S-350
Dưới đây là bảng thông số kỹ thuật chi tiết của máy ép nhựa đứng model TY-350 và TY-S350:
| Hạng mục kỹ thuật | TY-350 | TY-S-350 |
| Lực kẹp | 35 tấn | 35 tấn |
| Lực mở khuôn | 3.8 tấn | 3.8 tấn |
| Khoảng mở khuôn | 200 mm | 200 mm |
| Chiều dày khuôn cho phép | 100 / 180 mm | 100 / 180 mm |
| Khoảng mở tối đa | 300 mm | 380 mm |
| Khoảng giữa 2 trụ dẫn hướng | 360 x 230 mm | 360 x 230 mm |
| Lực đẩy / Hành trình đẩy | 2 tấn / 40 mm | 2 tấn / 60 mm |
| Kích thước bàn trượt | – | 350 x 350 mm |
| Hành trình bàn trượt | – | 350 mm |
| Kích thước khuôn phù hợp | 250 x 300 mm | 250 x 300 mm |
| Đường kính trục vít | 22 mm / 25 mm / 28 mm / 32 mm | |
| Trọng lượng bắn tối đa | 35 g / 45 g / 57 g / 75 g | |
| Áp suất phun | 2342 / 1814 / 1446 / 1107 kg/cm² | |
| Tốc độ phun | 107 mm/s | 107 mm/s |
| Vùng kiểm soát nhiệt độ nòng ép | 3 vùng nhiệt | 3 vùng nhiệt |
| Dung tích phễu chứa liệu | 15 lít | 15 lít |
| Áp suất dầu thủy lực | 140 kg/cm² | 140 kg/cm² |
| Dung tích bồn dầu | 160 lít | 160 lít |
| Công suất motor bơm thủy lực | 5.5 kW | 5.5 kW |
| Công suất gia nhiệt nòng ép | 3.1 kW | 3.1 kW |
| Tổng công suất tiêu thụ điện | 8.6 kW | 8.6 kW |
| Lưu lượng nước làm mát | 25 L/phút | 25 L/phút |
| Kích thước | 1.5 x 1.0 x 2.9 m | 1.7 x 1.0 x 3.0 m |
| Khối lượng | 1.1 tấn | 1.3 tấn |
| Chiều cao bàn làm việc | 910 mm | 975 mm |
Giá máy ép nhựa trục đứng mới nhất
Dưới đây là bảng giá tham khảo các dòng Máy ép nhựa trục đứng thủy lực từ 13 tấn đến 60 tấn.
| Model | Kiểu bàn máy | Lực kẹp khuôn | Giá tham khảo (VNĐ) |
| TY-150 | Bàn cố định | 13 tấn | 175.000.000 – 215.000.000 |
| TY-S-150 | Bàn trượt đơn (Slide) | 13 tấn | 215.000.000 – 255.000.000 |
| TY-200 | Bàn cố định | 18 tấn | 230.000.000 – 275.000.000 |
| TY-S-200 | Bàn trượt đơn (Slide) | 18 tấn | 270.000.000 – 320.000.000 |
| TY-260 | Bàn cố định | 25 tấn | 290.000.000 – 340.000.000 |
| TY-S-260 | Bàn trượt đơn (Slide) | 25 tấn | 345.000.000 – 395.000.000 |
| TY-350 | Bàn cố định | 35 tấn | 365.000.000 – 430.000.000 |
| TY-S-350 | Bàn trượt đơn (Slide) | 35 tấn | 420.000.000 – 490.000.000 |
| TY-400 | Bàn cố định | 40 tấn | 440.000.000 – 520.000.000 |
| TY-S-400 | Bàn trượt đơn (Slide) | 40 tấn | 510.000.000 – 590.000.000 |
| TY-600 | Bàn cố định | 60 tấn | 560.000.000 – 660.000.000 |
| TY-S-600 | Bàn trượt đơn (Slide) | 60 tấn | 650.000.000 – 760.000.000 |
TÙY CHỌN PHỤ KIỆN AN TOÀN & BẢO VỆ KHUÔN ĐI KÈM:
| Thiết bị phụ trợ | Chức năng | Giá tham khảo (VNĐ) |
| Cảm biến rèm quang an toàn | – Bảo vệ trước buồng ép, ngắt máy tức thì khi có tay lọt vào vùng kẹp | 18.000.000 – 28.000.000 / bộ |
| Camera thị giác bảo vệ khuôn | – Màn hình cảm ứng 13.3 inch kèm camera HD. – Tự động kiểm tra phôi kim loại và dị vật sót lòng khuôn. | 65.000.000 – 95.000.000 / bộ |
| Máy làm lạnh nước giải nhiệt | – Cấp nước làm nguội khuôn và hệ thống dầu thủy lực. | 28.000.000 – 45.000.000 / bộ |
| Máy hút liệu và sấy nhựa tự động | – Phễu sấy sấy khô hạt nhựa kỹ thuật tích hợp máy hút hạt nhựa tự động. | 15.000.000 – 25.000.000 / bộ |
*Đơn giá: Chưa bao gồm thuế GTGT (VAT). Giá chưa bao gồm chi phí vận chuyển, lắp đặt và hướng dẫn vận hành tại xưởng khách hàng.
Ứng dụng của máy ép nhựa đứng TY350
Với lực kẹp khuôn từ 13 đến 60 tấn cùng đặc thù khuôn đứng, dòng máy ép nhựa đứng thủy lực này được ứng dụng nhiều nhất trong các nhóm ngành sau:
- Sản xuất dây cáp, đầu kết nối & Thiết bị điện – điện tử:
- Đúc bọc nhựa đầu cáp sạc USB, Type-C, cáp Lightning, đầu giắc tai nghe, cáp HDMI.
- Ép bọc đầu cosse, đầu nối dây điện xe máy/ô tô, phích cắm điện dân dụng 2 chấu/3 chấu.
- Đúc vỏ bảo vệ cho bo mạch nhỏ, nút bấm nguồn, cảm biến vi mạch và cụm rơ-le điện tử.
- Công nghiệp phụ tùng & Linh kiện ô tô – xe máy:
- Ép bọc các khớp nối kim loại mềm, cút nối dây điện khoang động cơ xe.
- Đúc các núm xoay, chốt nhựa định vị, gioăng đệm cao su – nhựa kết hợp lõi thép.
- Gia công các cụm công tắc đèn, khóa xe hoặc giắc cắm cảm biến chống nước trên xe.
- Chế tạo linh kiện thiết bị y tế & Chăm sóc sức khỏe:
- Đúc vỏ tay cầm dao mổ phẫu thuật (kẹp lưỡi dao bằng thép không gỉ).
- Sản xuất đầu cắm kim tiêm, cút nối ống truyền dịch dẫn thuốc hoặc ống thông y tế.
- Đúc các đầu tiếp xúc của máy đo y tế chuyên dụng.
- Sản xuất công cụ cầm tay, văn phòng phẩm & Hàng tiêu dùng kỹ thuật:
- Ép tay cầm cao su/nhựa mềm (TPR/TPU) bọc ngoài thân kim loại của kìm, tuốc nơ vít, dao rọc giấy, kéo cắt.
- Đúc bọc trục kim loại của bút bi, bánh xe đẩy nhỏ, núm vặn ren ốc bằng đồng hoặc thép.
Đầu tư máy ép nhựa đứng thủy lực là giải pháp chiến lược giúp doanh nghiệp tối ưu hóa chi phí gia công, nâng cao năng lực sản xuất và đáp ứng tiêu chuẩn khắt khe từ chuỗi cung ứng toàn cầu. Với thiết kế kẹp khuôn đứng chắc chắn, lực ép chuẩn xác và khả năng tích hợp linh hoạt cùng hệ thống rèm quang an toàn hay camera thị giác bảo vệ khuôn, thiết bị đem lại sự bền bỉ, an toàn và hiệu quả vận hành tối đa cho nhà xưởng.
Liên hệ ngay tới VNTECH để được tư vấn chọn lực ép phù hợp và nhận báo giá chi tiết cùng giải pháp khuôn mẫu tối ưu nhất!
