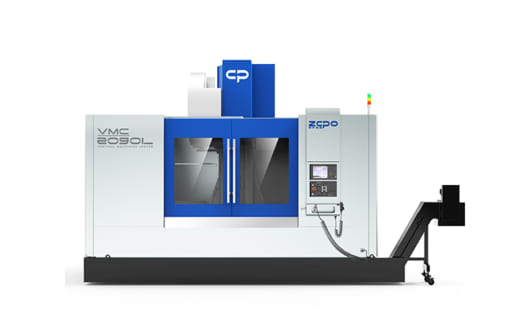

Máy phay đứng CNC là một loại máy phay CNC rất phổ biến trong ngành gia công cơ khí. Đặc trưng nổi bật của máy phay đứng CNC là trục chính của máy được đặt theo phương thẳng đứng, vuông góc với bàn máy. Điều này cho phép máy thực hiện các thao tác phay, khoan, khoét và taro một cách hiệu quả trên nhiều loại vật liệu như: thép, nhôm, đồng và nhựa.
Nội dung bài viết
Ưu điểm nổi bật của máy phay đứng CNC
Máy phay đứng CNC sở hữu nhiều ưu điểm vượt trội, biến nó trở thành lựa chọn hàng đầu trong gia công cơ khí hiện đại:
1/ Độ chính xác gia công cao:
– Hệ thống điều khiển CNC giúp các thao tác gia công có độ chính xác cực kỳ cao, đảm bảo sản phẩm đạt yêu cầu kỹ thuật khắt khe.
– Giảm thiểu tối đa sai sót do thao tác thủ công.
2/ Năng suất gia công vượt trội:
– Tốc độ gia công nhanh chóng, kết hợp với khả năng thay dao tự động giúp tối ưu hóa thời gian sản xuất.
– Có khả năng gia công liên tục, giảm thiểu thời gian dừng máy.
3/ Tính linh hoạt cao:
– Máy có khả năng thực hiện nhiều thao tác gia công khác nhau như: phay, khoan, khoét, taro,… đáp ứng hầu hết yêu cầu sản xuất.
– Có thể gia công các chi tiết có hình dạng phức tạp.
– Thiết kế nhỏ gọn, dễ bố trí trong nhà xưởng.
4/ Khả năng tự động hóa:
– Hệ thống CNC cho phép lập trình và tự động hóa quá trình gia công, giảm thiểu sự can thiệp của con người.
– Tạo điều kiện cho sản xuất hàng loạt với độ ổn định cao.
– Giao diện điều khiển thân thiện, phù hợp với nhiều cấp độ kỹ thuật.
5/ Giảm chi phí sản xuất:
– Giá thành thấp hơn so với máy phay ngang hoặc máy phay 5 trục.
– Tăng năng suất, giảm thiểu sai sót giúp giảm chi phí nhân công và vật liệu.
– Tối ưu hóa quy trình sản xuất, nâng cao hiệu quả kinh tế.
>>> Xem thêm: Máy phay giường CNC khổ lớn
Đặc điểm cấu tạo của máy phay đứng
– Trục chính đứng: Đây là điểm khác biệt chính so với máy phay ngang.
+ Trục chính đứng nên máy sẽ thực hiện các thao tác gia công trên bề mặt trên của phôi.
+ Cho phép dao cắt tiếp xúc trực tiếp với bề mặt phôi theo phương dọc.
– Hệ thống điều khiển CNC: Điều khiển các chuyển động của trục chính và bàn máy theo lập trình, đảm bảo độ chính xác cao.
– Bàn máy linh hoạt: Bàn máy có thể di chuyển theo nhiều hướng (X, Y, Z), cho phép gia công các chi tiết phức tạp.
– Thay dao tự động (ATC) giúp tăng năng suất và giảm thời gian dừng máy.
Thông số kỹ thuật của máy phay đứng
| Thông Số | Giá Trị Tham Khảo |
|---|---|
| Kích thước bàn làm việc | 1000mm × 500mm (tùy model) |
| Hành trình trục X | 800mm |
| Hành trình trục Y | 500mm |
| Hành trình trục Z | 500mm |
| Tốc độ trục chính | 6000 – 12000 vòng/phút |
| Công suất trục chính | 7.5 – 15 kW |
| Loại côn trục chính | BT40 / BT50 |
| Số lượng dao trong ATC | 16 – 30 dao (tùy model) |
| Hệ thống điều khiển | FANUC / Siemens / Mitsubishi |
| Tốc độ di chuyển nhanh | 24 – 48 m/phút |
| Tốc độ cắt | 1 – 10 m/phút |
| Độ chính xác định vị | ±0.005mm |
| Độ lặp lại | ±0.003mm |
| Tải trọng tối đa bàn máy | 800 – 1500 kg |
| Hệ thống bôi trơn | Tự động, trung tâm |
| Hệ thống làm mát | Làm mát bằng nước hoặc dầu cắt gọt |
| Trọng lượng máy | 4 – 8 tấn (tùy model) |
| Nguồn điện yêu cầu | 380V / 50Hz / 3 pha |
Cấu tạo máy phay đứng CNC
Hệ thống khung máy phay đứng CNC được đúc bằng gang HT300 đảm bảo cững vững ổn định lâu dài.
 |
TIÊU CHUẨN CAO Khung máy và cấu trúc chính được đúc từ gang xám, có độ cứng tốt và khả năng hấp thụ rung động hiệu quả. Hệ thống gân tăng cứng được bố trí bên trong bệ máy giúp kết cấu bệ nặng và vững chắc. |
|
ĐỘ ỔN ĐỊNH CAO Bàn trượt ngang và bàn làm việc đều được đúc từ gang xám. Trong đó, bàn trượt ngang được thiết kế với kết cấu khẩu độ siêu dài giúp tăng độ ổn định cho máy công cụ. |
 |
 |
KHẢ NĂNG CHỐNG RỦI RO CAO Cột máy có kết cấu xương cá, bề mặt đáy được cố định vào bệ máy thông qua quá trình cạo bề mặt. Bên trong cột là cấu trúc gân giúp tăng độ cứng và khả năng chịu va đập tốt. Phần đáy được thiết kế theo dạng chữ “A”, giúp tăng độ cứng vững của cột và giảm độ nghiêng về phía trước do hộp trục chính gây ra. |
|
PHẢN ỨNG ĐỘNG HỌC CAO Ba trục sử dụng động cơ servo AC và khớp nối đàn hồi không độ rơ được kết nối trực tiếp với vít me bi. Vít me này truyền động trực tiếp giúp thực hiện chuyển động tịnh tiến qua lại của từng trục với tốc độ phản hồi nhanh chóng. |
 |
Ứng dụng của máy phay đứng CNC
– Sản xuất khuôn mẫu: Gia công khuôn nhựa, khuôn đúc kim loại.
– Chế tạo linh kiện cơ khí: Gia công bánh răng, trục, mặt bích.
– Gia công ngành điện tử: Cắt, khoan lỗ chính xác cho bảng mạch, linh kiện điện tử.
– Sản xuất linh kiện ô tô, hàng không: Gia công các chi tiết kim loại có yêu cầu chính xác cao.
Với những ưu điểm vượt trội về độ chính xác, năng suất, tính linh hoạt và khả năng tự động hóa, máy phay đứng CNC đã và đang khẳng định vị thế là một trong những công cụ không thể thiếu trong ngành công nghiệp gia công cơ khí hiện đại. Sự phát triển không ngừng của công nghệ, máy phay đứng CNC trong tương lai sẽ giúp nâng cao hơn nữa hiệu quả sản xuất và chất lượng sản phẩm.
