Trong lĩnh vực gia công cơ khí chính xác, máy tiện CNC mang đến khả năng gia công đa nhiệm mạnh mẽ, cho phép gia công các chi tiết phức tạp với độ chính xác tuyệt đối chỉ trong một lần gá đặt. Các máy tiện phay CNC TMC40V và TMC400Y là giải pháp hiệu quả cho các doanh nghiệp cần gia công các chi tiết phức tạp, đòi hỏi cả nguyên công tiện và phay.
Máy tiện phay CNC sở hữu khả năng thực hiện nhiều tác vụ trên một máy giúp giảm thời gian gá đặt lại phôi, tăng độ chính xác và tối ưu hóa quy trình sản xuất. Điều này không chỉ giúp tiết kiệm đáng kể chi phí sản xuất mà còn nâng cao chất lượng sản phẩm trong các ngành công nghiệp đòi hỏi sự tỉ mỉ như hàng không vũ trụ, y tế hay ô tô.
Nội dung bài viết
Ưu điểm nổi bật của máy tiện phay CNC

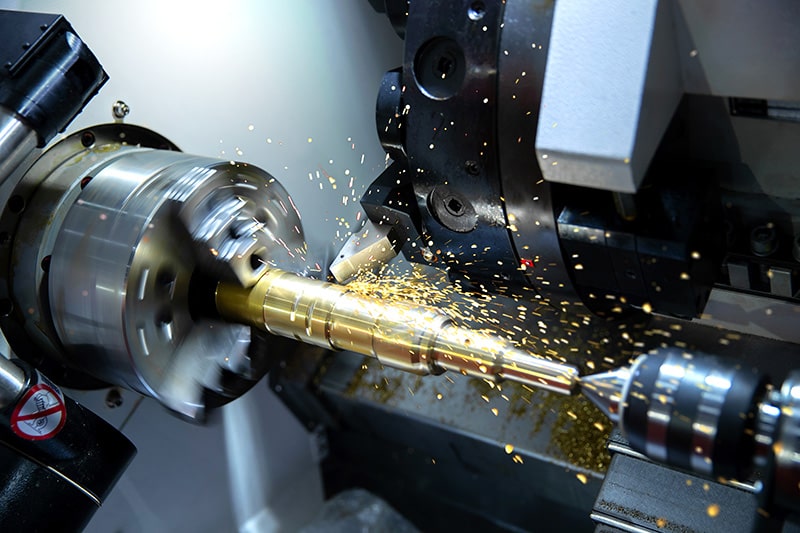

Máy tiện phay CNC (Turn-Mill Machining Center) là một bước tiến vượt bậc trong lĩnh vực gia công cơ khí chính xác với sự kết hợp máy tiện và máy phay vào một hệ thống duy nhất. Sự tích hợp này mang lại hàng loạt ưu điểm nổi bật, giúp tối ưu hóa quy trình sản xuất và nâng cao chất lượng sản phẩm:
1/ Giảm thời gian gia công
– Thay vì phải di chuyển chi tiết giữa máy tiện và máy phay, máy tiện phay CNC có thể hoàn thành toàn bộ chi tiết chỉ trong một lần gá đặt.
=> Loại bỏ thời gian chết do tháo lắp, căn chỉnh lại phôi.
– Giảm thời gian chu kỳ sản xuất nguyên công: tiện, phay, khoan, ta-rô…
2/ Nâng cao độ chính xác và chất lượng sản phẩm
– Loại bỏ sai số phát sinh do gá đặt lại phôi trên các máy khác nhau.
=> Độ chính xác cao hơn và dung sai chặt chẽ hơn cho các chi tiết phức tạp.
– Khả năng kiểm soát chuyển động đồng thời trên nhiều trục (ví dụ: trục X, Z, C, Y).
=> Cho phép tạo ra các hình dạng phức tạp và bề mặt hoàn thiện chất lượng cao.
3/ Tối ưu hóa chi phí sản xuất
– Khả năng tự động hóa cao, gia công đa nhiệm giúp giảm số lượng nhân công.
– Máy tiện phay CNC có thể thay thế nhiều máy riêng lẻ (máy tiện và máy phay), giúp giảm diện tích chiếm dụng trong nhà xưởng.
– Khả năng gia công đa nhiệm sẽ giảm số lần gá đặt.
– Độ chính xác cao và khả năng kiểm soát chặt chẽ giúp giảm tỷ lệ sản phẩm lỗi.
4/ Khả năng gia công các chi tiết phức tạp
– Với các trục phụ như trục Y và trục C, máy tiện phay CNC có thể tạo ra các chi tiết có hình dạng phức tạp, các mặt phẳng nghiêng, lỗ lệch tâm, rãnh then hoa…
– Phù hợp nhiều ngành từ hàng không vũ trụ, y tế, ô tô cho đến năng lượng.
5/ Tăng cường tính linh hoạt
– Hệ thống điều khiển CNC hiện đại cho phép lập trình linh hoạt, nhanh chóng chuyển đổi giữa các loại chi tiết khác nhau.
– Khả năng tích hợp với các hệ thống tự động hóa khác như robot cấp phôi, hệ thống đo lường tự động.
Nhờ những ưu điểm vượt trội này, máy tiện phay CNC đã trở thành một khoản đầu tư chiến lược cho các doanh nghiệp muốn nâng cao năng lực sản xuất, đáp ứng nhu cầu thị trường ngày càng khắt khe về chất lượng và hiệu quả.
>>> Xem thêm máy tiện CNC khác:
- Máy Tiện Đứng CNC VT320 – VT400 – VT600
- Máy Phay Tiện CNC SL450-MT, SL580-MT
- Máy Tiện CNC 3 Trục TN500, TN600, TN700, TN800
- Máy Tiện Ngang CNC ATB300E, ATB500, ATB600E

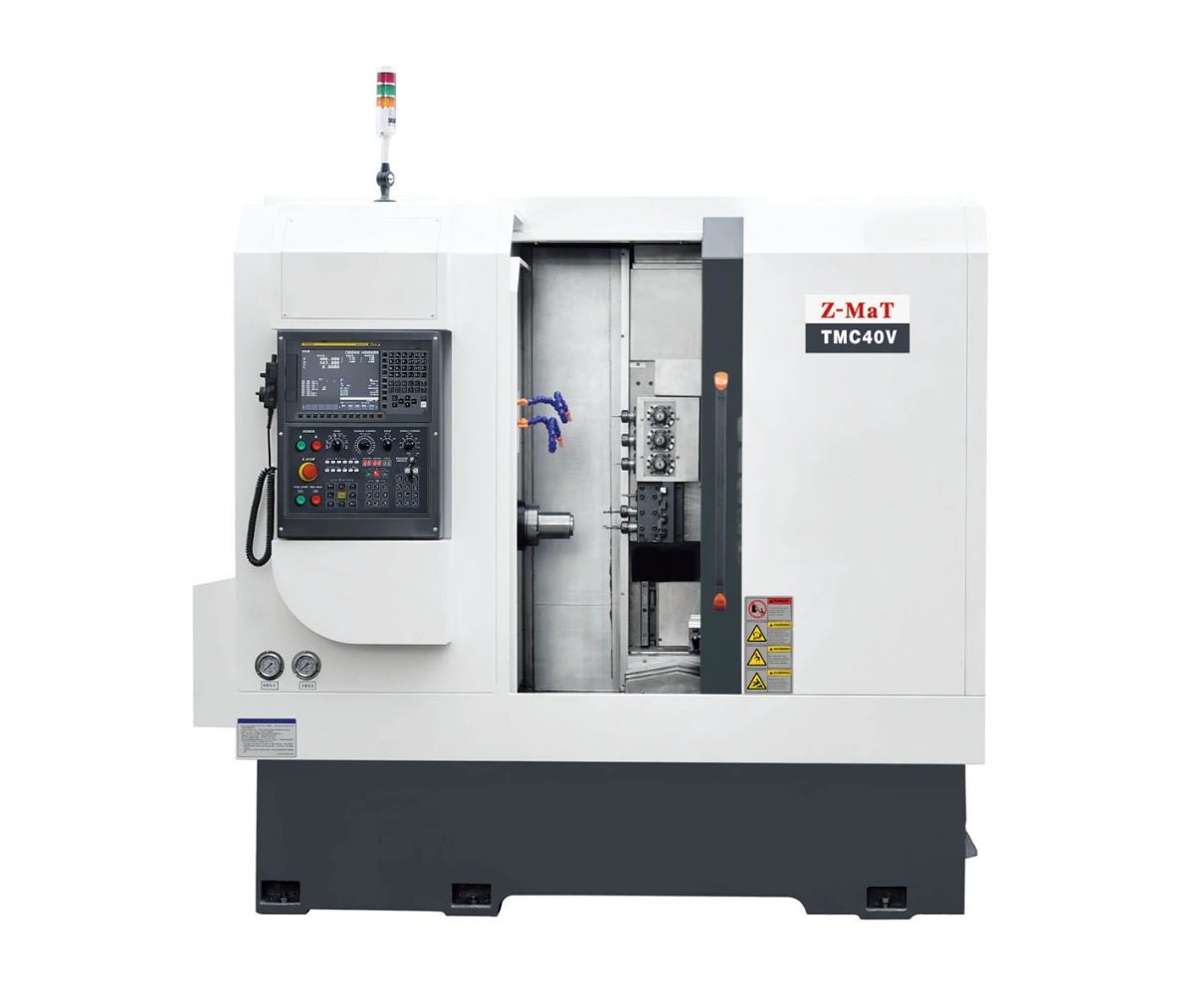

Giới thiệu máy tiện phay CNC TMC40V
Máy tiện phay CNC TMC40V là một trung tâm gia công tiện phay mạnh mẽ, được tích hợp nhiều nguyên công gia công khác nhau: tiện, phay, ta-rô, khoan,… trong một chu trình sản xuất duy nhất. Với cấu trúc máy đứng 90°, TMC40V tối ưu hóa việc thoát phoi, mang lại sự tiện lợi trong việc tiếp cận và thao tác cho người vận hành.
Tính năng và đặc điểm nổi bật:
– Đa chức năng: Thực hiện các nguyên công tiện, phay, ta-rô và khoan trong một lần gá đặt.
– Bàn làm việc dài: Cung cấp không gian rộng rãi cho việc lắp đặt nhiều dụng cụ.
– Cấu trúc máy đứng 90°: Tối ưu hóa dòng chảy của phoi và dung dịch làm mát, đồng thời tạo sự tiếp cận dễ dàng cho người vận hành.
– Gia công đồng thời: Có khả năng gia công đồng thời trên trục C và 4 trục.
– Chất lượng đúc cao: Đảm bảo khả năng giảm chấn tối ưu, giảm rung động và tăng độ cứng vững.
– Thiết kế module: Cho phép cấu hình đa dạng với nhiều tùy chọn về ụ động (tailstock) và kết hợp dụng cụ.
Một số thông số kỹ thuật chính:
- Tốc độ trục chính: 4000/4500 vòng/phút
- Kích thước mâm cặp: 6″/8″
- Công suất động cơ servo chính: 5.5/7.5 kW
>>> Xem thêm: Báo Giá Máy Tiện Mini CNC

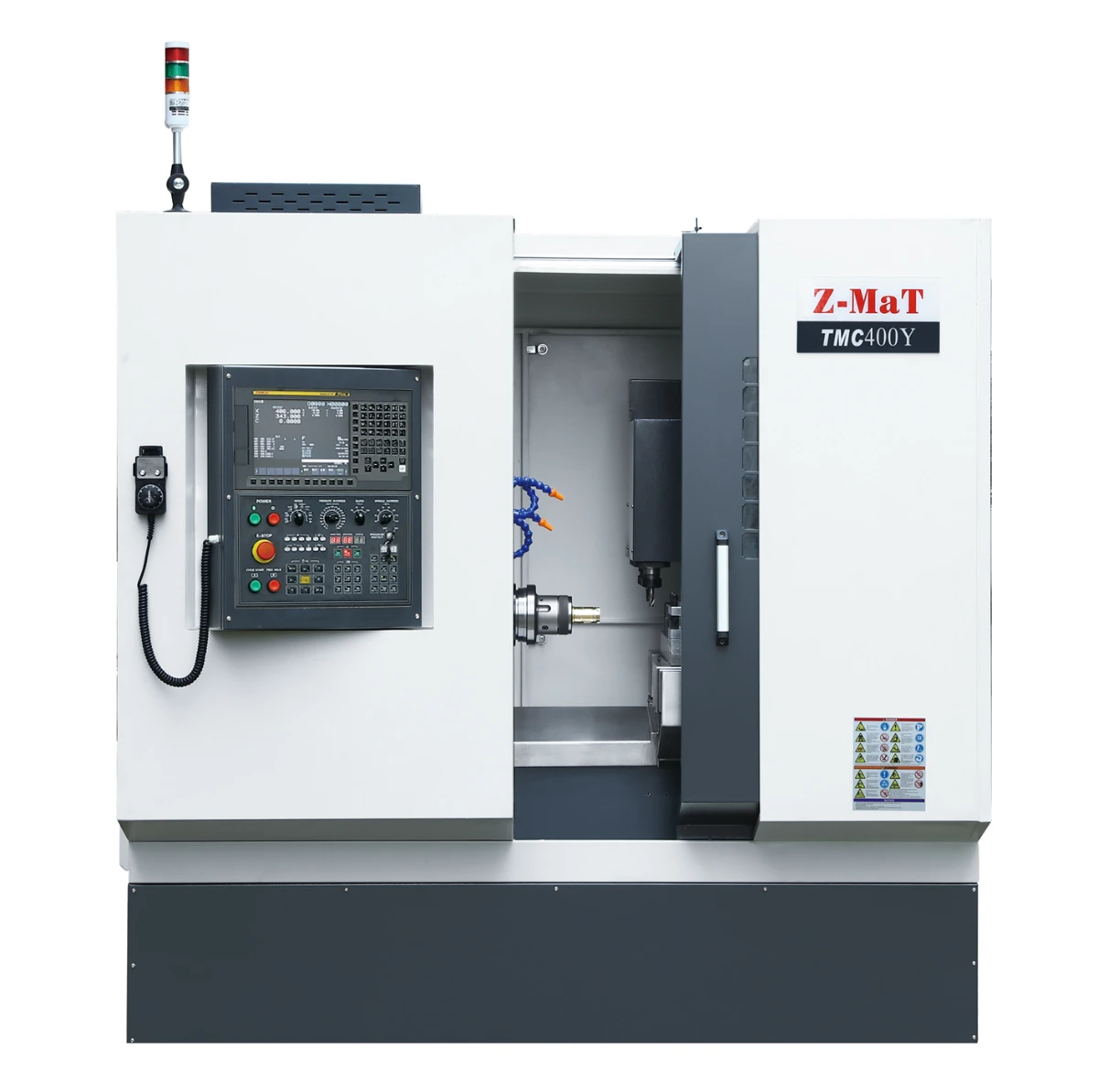

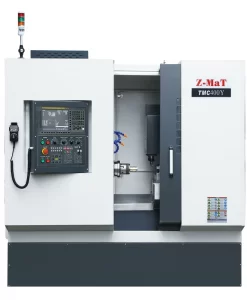

Giới thiệu máy tiện phay CNC TMC400Y

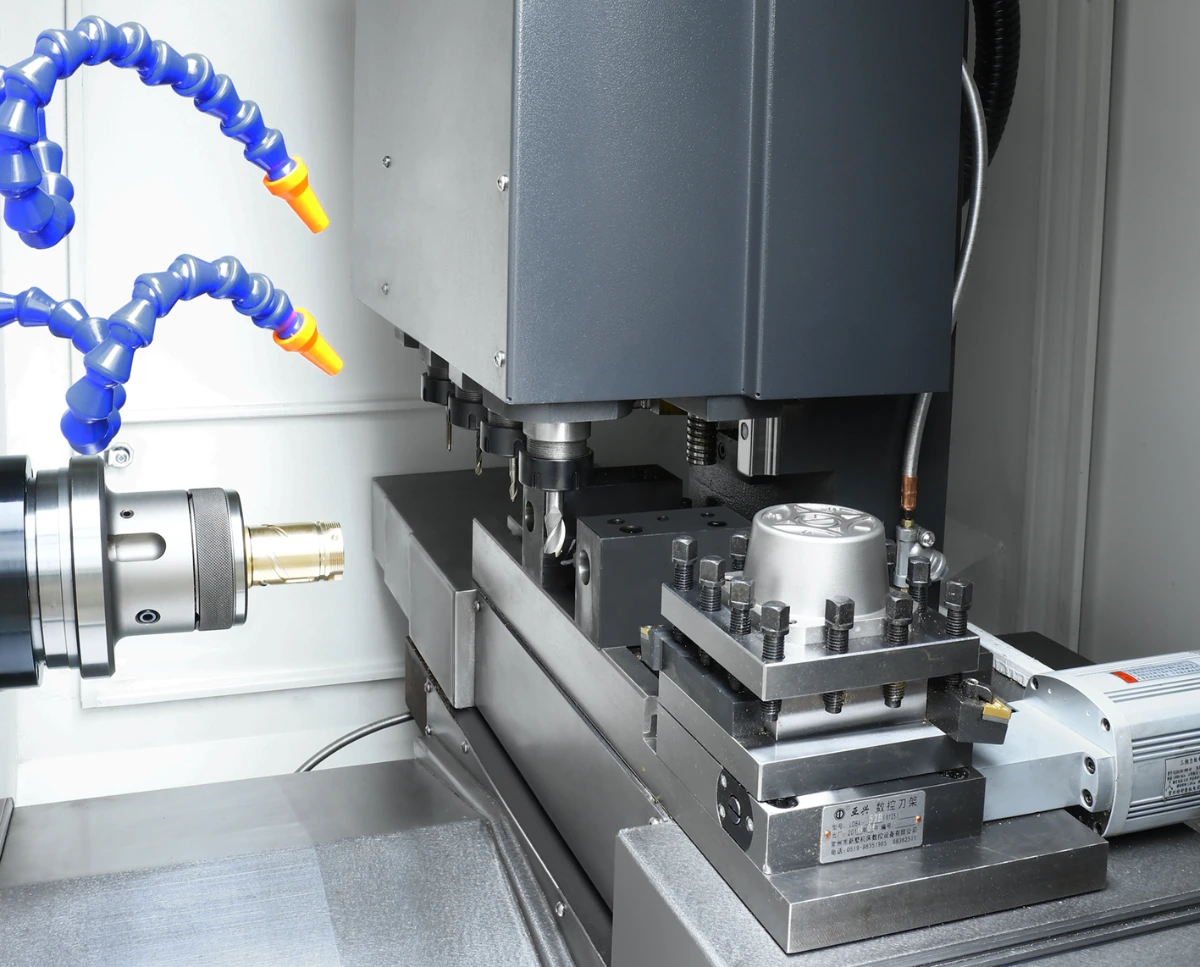

Máy tiện phay CNC TMC400Y là một trung tâm gia công tiện phay tiên tiến, được thiết kế để mang lại hiệu quả cao trong việc sản xuất các chi tiết phức tạp. Điểm nổi bật của TMC400Y là bàn làm việc cực dài, tạo ra một không gian rộng rãi để gắn và sử dụng đa dạng các tùy chọn dụng cụ gá kẹp.
Máy có khả năng thực hiện: tiện, phay, ta-rô và khoan trong một chu trình sản xuất duy nhất, nâng cao hiệu quả và giảm thời gian thiết lập. TMC400Y được trang bị mâm cặp 6″/8″ và động cơ servo chính mạnh mẽ, đảm bảo hiệu suất ổn định và chính xác.
Một số thông số kỹ thuật chính:
- Kích thước mâm cặp: 6″/8″
- Công suất động cơ servo chính: 5.5/7.5 kW
- Tốc độ trục chính: 3000/4500 vòng/phút
- Đường kính văng tối đa qua băng máy: Ø400 mm
- Chiều dài phôi tối đa: 200 mm
- Hành trình trục X/Z/Y: 400/250/90 mm
Thông số kỹ thuật máy tiện phay CNC
| Mục | Đơn vị | TMC40V | TMC400Y |
| Độ nghiêng giường | 90° | 0° | |
| Loại đường dẫn | LM | LM | |
| Chuck/Cần gạt | inch | Collet thủy lực, *6, *8 | Collet thủy lực, *6, *8 |
| Đường kính tối đa trên giường | mm | Ø400 | Ø400 |
| Chiều dài tối đa của phôi | mm | 250 | 200 |
| Đường kính xoay tối đa trên cầu | mm | Ø250 | Ø120 |
| Lỗ trục chính | mm | Ø48, *Ø55, *Ø62 | Ø48, *Ø62 |
| Đường kính tối đa của lỗ xuyên | mm | Ø40, *Ø46, *Ø52 | Ø40, *Ø52 |
| Mũi trục chính | A2-5, *A2-6 | A2-5, *A2-6 | |
| Tốc độ trục chính | vòng/phút | 4000/4500 | 3000/4500 |
| Công suất trục chính tối đa | kW | 7,5 | 3,7/5,5 | 5,5/7,5 |
| Hành trình trục X/Z/Y | mm | 220/320/300 | 400/250/90 |
| Tốc độ di chuyển X/Z/Y | m/phút | 12/12/12 | 7/10/10 |
| Loại trụ | Gang | Gang | |
| Đuôi trục | MT4 | MT4 | |
| Hành trình của đuôi trục | 100 | 100 | |
| Công suất điện | kVA | 14 | 14 |
| Kích thước (D × R × C) | mm | 2380×1850×2380 | 2020×1450×1850 |
| Cân nặng | kg | 3500 | 2500 |
Ứng dụng cho máy tiện phay CNC
Máy tiện phay CNC với khả năng kết hợp các nguyên công tiện và phay trên cùng một máy, đã được ứng dụng rộng rãi trong nhiều ngành công nghiệp đòi hỏi tiêu chuẩn kỹ thuật cao.
1/ Ngành hàng không vũ trụ
– Các chi tiết động cơ: Trục tuabin, vỏ động cơ, các bộ phận có hình dạng phức tạp đòi hỏi độ chính xác cao.
– Chi tiết khung máy bay: Các bộ phận kết cấu có nhiều lỗ, rãnh và mặt cong.
– Linh kiện hệ thống thủy lực, nhiên liệu: Các van, khớp nối phức tạp.
2/ Ngành y tế
– Dụng cụ phẫu thuật: Các dụng cụ có hình dạng phức tạp, sắc bén và cần độ bền cao.
– Thiết bị cấy ghép y tế: Cấy ghép xương, răng, khớp nhân tạo với yêu cầu về độ chính xác bề mặt và sinh học tương thích.
– Chi tiết thiết bị chẩn đoán: Các bộ phận cảm biến, vỏ bọc thiết bị y tế.
3/ Ngành ô tô
– Các chi tiết động cơ: Trục khuỷu, trục cam, đầu xi lanh, pít-tông.
– Hộp số và hệ truyền động: Bánh răng, vỏ hộp số, trục truyền động.
– Các chi tiết hệ thống phanh, lái: Các bộ phận van, xy lanh phanh.
4/ Ngành năng lượng
– Các bộ phận cho tuabin: Cánh tuabin, trục tuabin trong sản xuất điện (thủy điện, nhiệt điện, điện gió).
– Thiết bị trong ngành dầu khí: Các van, khớp nối, chi tiết cho giàn khoan và đường ống dẫn.
5/ Chế tạo khuôn mẫu và công cụ
– Khuôn ép nhựa, khuôn đúc: Tạo ra các lòng khuôn có hình dạng phức tạp với bề mặt nhẵn.
– Đồ gá, jig và fixture: Các dụng cụ hỗ trợ gia công, lắp ráp yêu cầu độ chính xác cao.
– Dụng cụ cắt đặc biệt: Dao phay ngón, mũi khoan có hình dạng phức tạp.
6/ Ngành cơ khí chính xác
– Các trục có rãnh then hoa, lỗ ren lệch tâm.
– Các chi tiết có mặt côn, mặt cầu, và các bề mặt 3D phức tạp.
Máy tiện phay CNC được tích hợp khả năng tiện – phay vào một hệ thống duy nhất giúp nâng cao đáng kể hiệu quả sản xuất, cải thiện độ chính xác, giảm thiểu thời gian gá đặt, tối ưu hóa quy trình làm việc, giảm thiểu sai số tích lũy giúp các doanh nghiệp tiết kiệm chi phí, tăng năng suất và duy trì lợi thế cạnh tranh.
Hãy liên hệ ngay tới VNTECH để được tư vấn chi tiết sản phẩm và đưa ra giải pháp gia công cơ khí chính xác phù hợp với doanh nghiệp của bạn.
VNTECH - Đơn vị cung cấp máy móc gia công cơ khí chính hãng, uy tín, đa dạng về chủng loại, đáp ứng mọi nhu cầu sản xuất. Để được tư vấn chi tiết và nhận báo giá tốt nhất, quý khách vui lòng liên hệ theo thông tin bên dưới.
