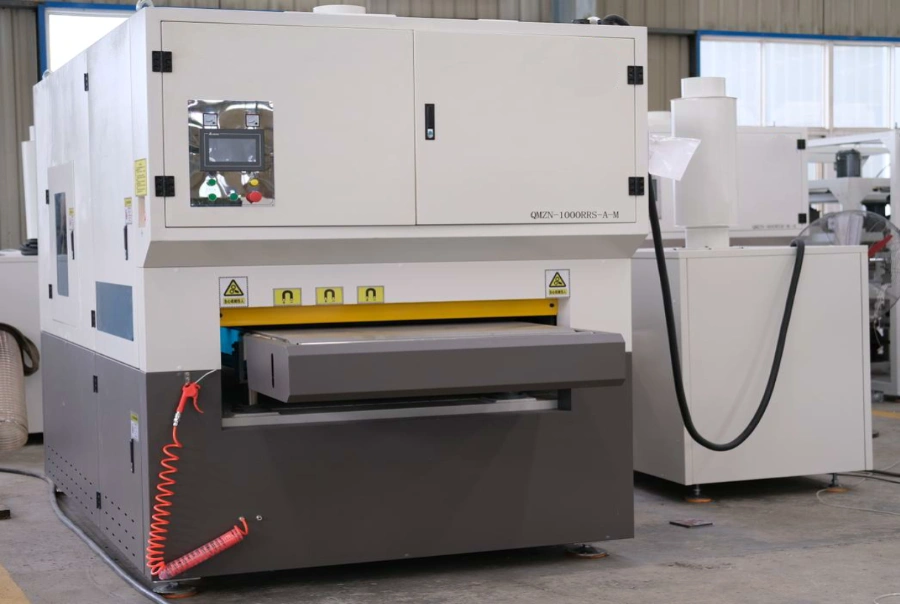

Máy mài bavia QMZN-1000RRS là giải pháp làm sạch tự động toàn diện, xử lý triệt để bavia sắc nhọn, bóc tách lớp xỉ oxit và bo tròn góc R mép cắt cho các tấm phôi kim loại như: thép carbon, inox, đồng và nhôm. Nhờ sự kết hợp hoàn hảo giữa 2 trạm đai nhám bản rộng cùng cụm 6 chổi lô xoay 360 độ, QMZN-1000RRS cho khả năng hoàn thiện bề mặt và tạo góc lượn đồng đều mà không làm xước bề mặt chi tiết.
Đặc biệt, với thiết kế băng tải kép thông minh kết hợp nửa từ tính và nửa hút chân không, máy mài bavia QMZN-1000RRS giữ phôi cực kỳ ổn định dù là những chi tiết nhỏ. Đây chính là thiết bị mang lại bước tiến vượt bậc về năng suất, nâng cao chất lượng thành phẩm và tối ưu chi phí nhân công cho các xưởng gia công hiện đại.
Tính năng của máy mài bavia QMZN-1000RRS
Dưới đây là các tính năng của máy mài bavia làm sạch kim loại model QMZN-1000RRS-M-A:
- Tính năng gia công bề mặt & Xử lý cạnh cắt
- Tẩy bavia thô và xỉ cắt lớn:
- Tích hợp 2 trạm đai nhám bản rộng (1020 x 2200mm) tốc độ cao.
- Giúp đánh bavia sắc nhọn, bóc tách lớp vảy xỉ oxit và cào phẳng bề mặt phôi.
- Tạo vân xước hairline:
- Đai nhám hỗ trợ đánh sọc vân xước đồng đều trên bề mặt kim loại.
- Bo góc R mép biên dạng (360 độ):
- Sử dụng cụm 6 chổi lô mài xoay đa hướng (4 trục quay thuận và 2 trục quay nghịch).
- Giúp bo tròn các cạnh cắt ngoài và lỗ đột bên trong.
- Bù mòn tự động:
- Cho phép thiết lập thông số và giá trị bù trừ độ mòn của đai nhám.
- Thiết lập thông số chổi mài tự động theo thời gian vận hành.
- Bàn hút kép linh hoạt
- Bàn hút nửa từ tính + nửa chân không:
- Giữ chặt phôi thép carbon và các chi tiết bằng inox, đồng, nhôm.
- Gia công chi tiết kích thước nhỏ:
- Cố định chắc chắn phôi nhỏ tối thiểu từ 60 x 60mm.
- Ngăn chặn tình trạng phôi bị xô lệch trong quá trình mài.
- Cấp phôi biến tần vô cấp:
- Băng tải điều chỉnh tốc độ linh hoạt từ 1 – 5m/phút (tùy theo yêu cầu).
- Khu vực nạp/ra phôi mở rộng:
- Bàn băng tải dài hơn khoảng 15%.
- Vùng đầu vào/đầu ra dài hơn khoảng 20% so với tiêu chuẩn.
- Giúp thao tác nạp và đỡ phôi liên tục thuận tiện hơn.
- Tính năng điều khiển & Tự động hóa
- Điều khiển PLC Siemens & Màn hình cảm ứng:
- Màn hình cảm ứng Kunlun Tongtai hỗ trợ kết nối Wi-Fi.
- Giao diện lập trình PLC Siemens trực quan, dễ thao tác.
- Vận hành độc lập từng trạm:
- Mỗi trạm đai nhám và trạm chổi mài đều có động cơ riêng.
- Cho phép bật/tắt độc lập tùy theo nhu cầu gia công thực tế.
- Căn chỉnh tâm đai nhám tự động:
- Hệ thống cảm biến quang điện tự động giám sát và điều chỉnh vị trí đai nhám.
- Tránh hiện tượng đai bị lệch tâm trong lúc quay nhanh.
- Tính năng an toàn
- Cơ chế dừng phanh khẩn cấp:
- Tự động dừng máy trong trường hợp đai nhám bị đứt đột ngột.
- Bảo vệ ngắt nguồn khi mở cửa:
- Tự động ngắt điện khi phát cửa buồng gia công bị mở.
- Tích hợp súng xịt khí nén làm sạch:
- Thổi sạch mạt sắt, bụi kim loại bám trên dây băng tải.
- Khung vỏ chống rung bền bỉ:
- Khung máy chịu lực cao và được xử lý tôi ram khử ứng suất.
- Chống mài mòn, giữ độ cứng vững và độ êm ái khi vận hành liên tục.
>>> Xem thêm: Máy đánh bóng kim loại RX-2B-1300
>>> Xem thêm: Máy làm sạch bề mặt kim loại bằng laser

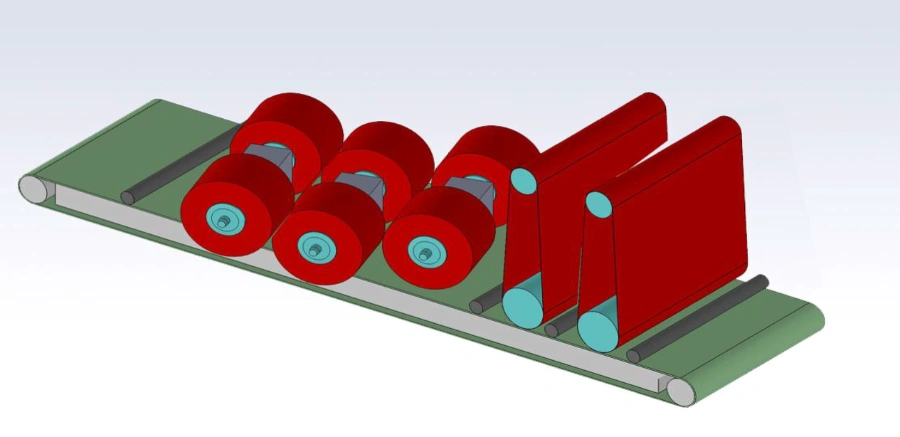

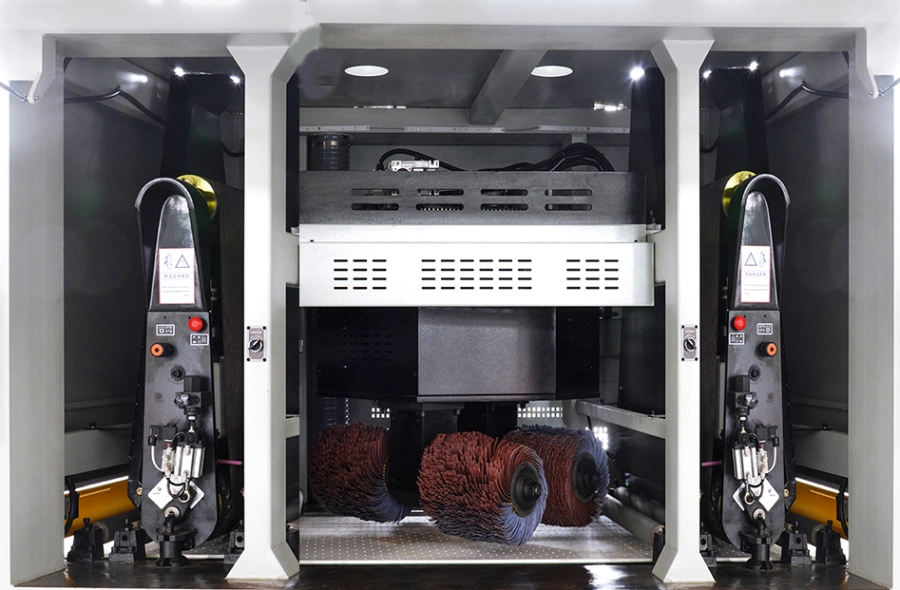

Các trạm gia công của máy mài bavia QMZN-1000RRS
Máy mài bavia QMZN-1000RRS được trang bị 3 trạm gia công liên hoàn, mỗi trạm hoạt động độc lập với chức năng cụ thể:

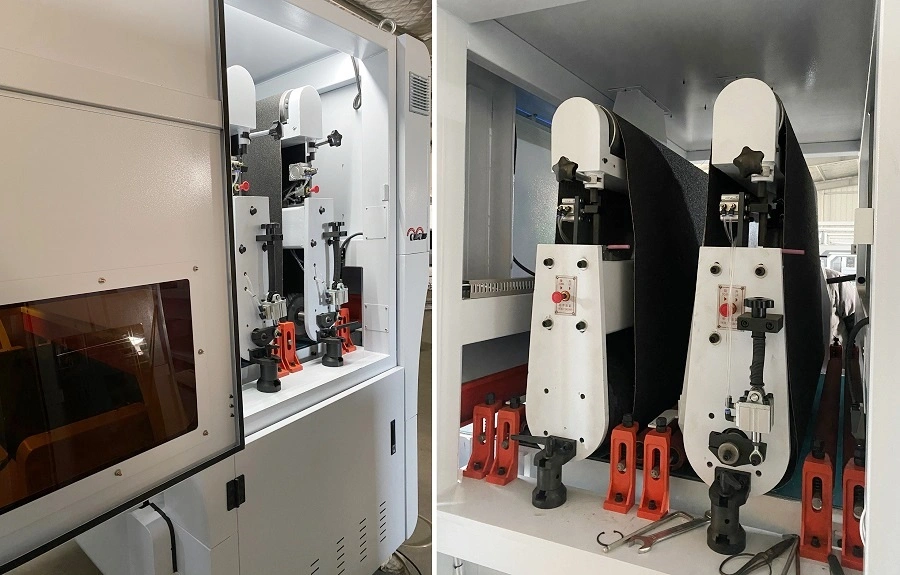

- Trạm 1 & Trạm 2: Trạm mài đai nhám bản rộng
- Quy cách & Số lượng: Gồm 2 trạm sử dụng đai nhám khổ lớn kích thước 1020 x 2200mm.
- Động cơ: Trang bị 2 động cơ chính công suất 11kW cho mỗi đai nhám.
- Chức năng: Làm sạch bavia, cào phẳng mối nối, bóc tách lớp xỉ oxit và hỗ trợ tạo vân xước bề mặt.
- Cơ chế an toàn: Tự động căn chỉnh đai, có phanh hãm khẩn cấp.

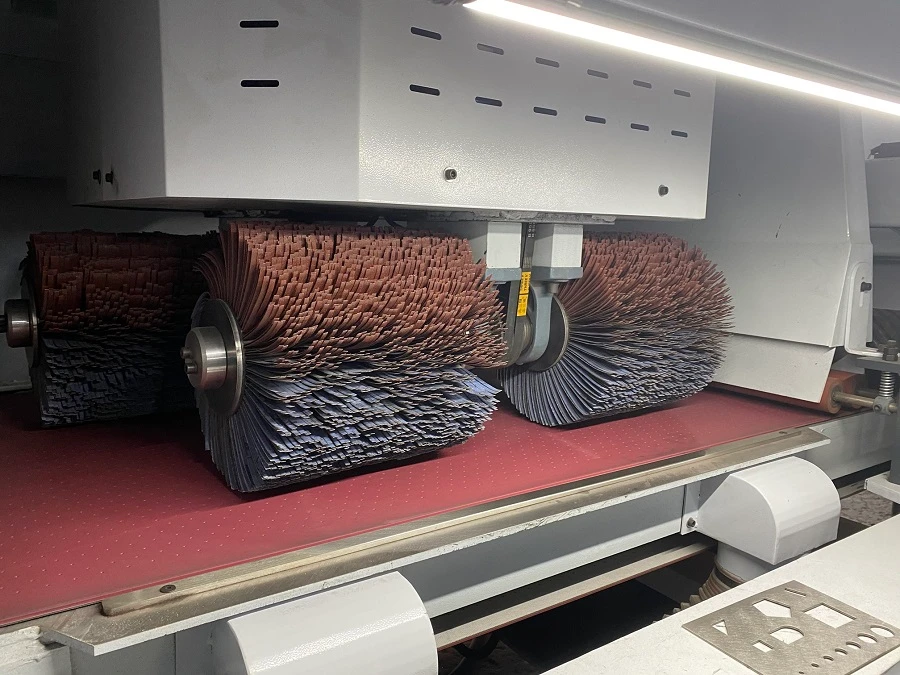

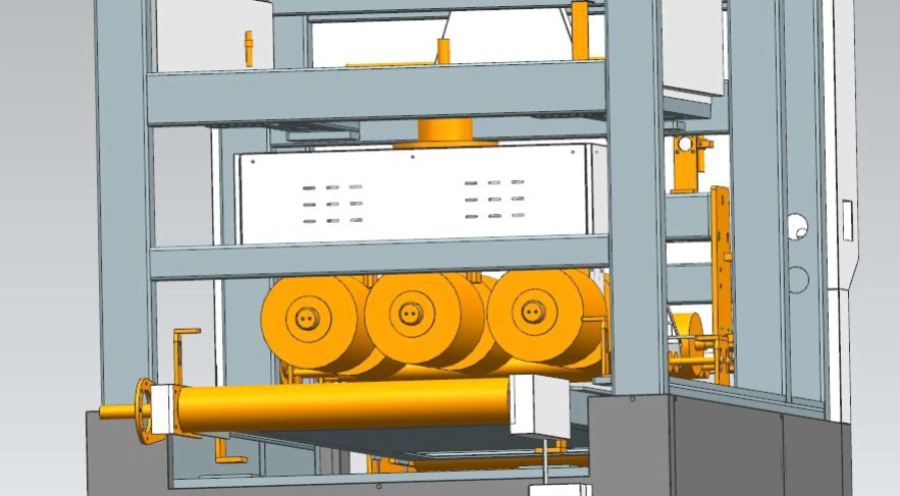

- Trạm 3: Trạm chổi lô xoay đa hướng bo góc R
- Quy cách:
- Gồm 6 trục chổi mài nhám xếp liên hoàn.
- Kích thước mỗi chổi 300 x 300 x 40mm.
- Cơ chế truyền động:
- 2 động cơ 2.2kW dẫn động chổi tự quay tròn với tốc độ 300 – 1.000 vòng/phút.
- 1 động cơ 1.5 kW dẫn động cụm chổi đảo quanh trục chính với tốc độ 10 – 30 vòng/phút.
- Chiều quay phối hợp: 4 trục quay thuận và 2 trục quay nghịch.
- Chức năng:
- Bo tròn góc R đều các cạnh viền và lỗ bên trong phôi.
- Góc bao phủ 360 độ không góc chết, không làm tổn hại bề mặt tấm.
- Tính năng phụ trợ: Hỗ trợ cài đặt tự động bù mòn cho chổi theo thời gian vận hành.

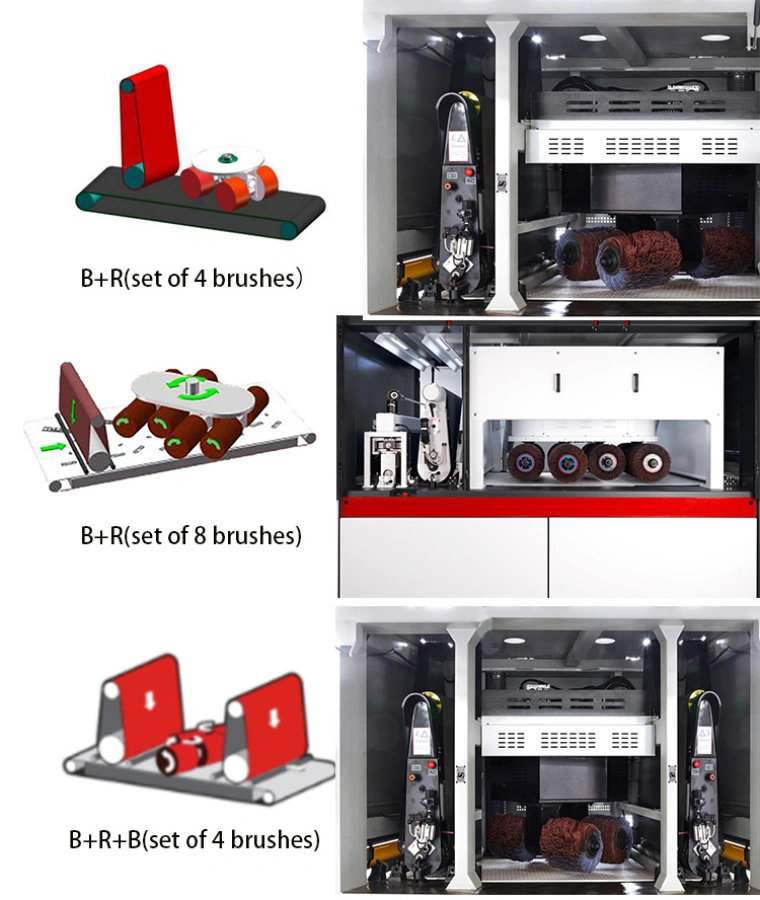

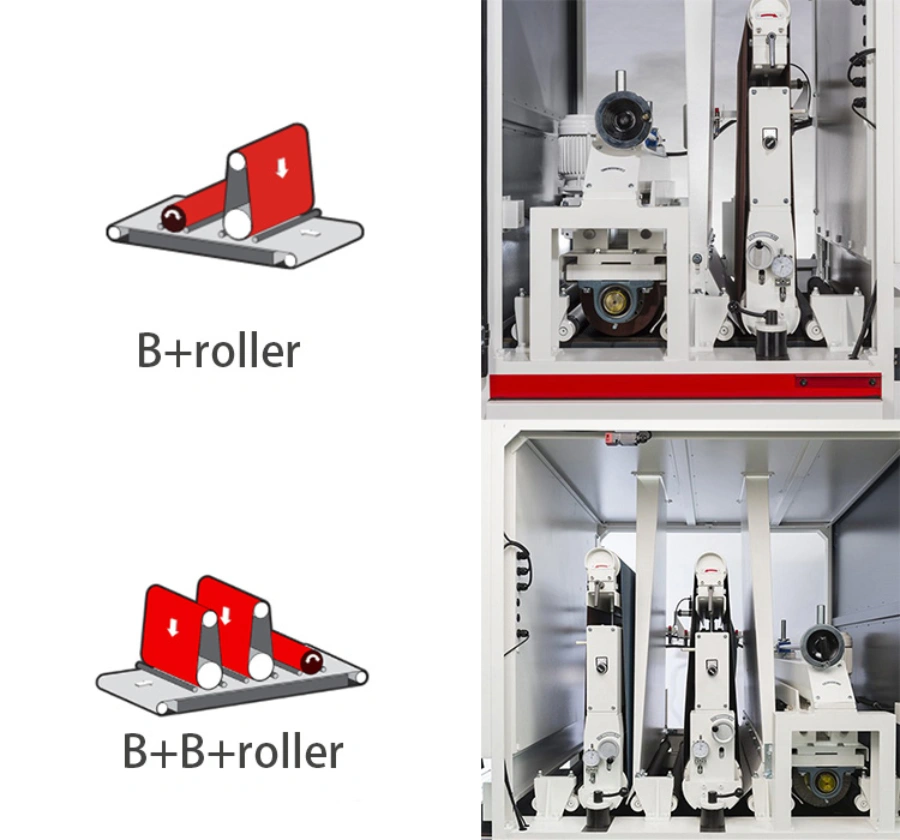

Các cấu trúc trạm gia công tham khảo thêm:
Điểm khác biệt của QMZN-1000RRS-M-A
Dưới đây là các điểm khác biệt nổi bật của máy mài bavia QMZN-1000RRS-M-A so với các dòng máy thông thường trên thị trường:
- Bàn băng tải nửa từ tính + nửa hút chân không:
- Vừa cố định chắc chắn phôi thép từ tính.
- Vừa dùng quạt hút giữ chặt các phôi inox, nhôm, đồng.
- Giữ chặt các chi tiết có kích thước nhỏ 60 x 60mm.
- Băng tải thao tác dài hơn khoảng 15%.
- Vùng nạp và đón phôi dài hơn khoảng 20%.
- Giúp việc bốc dỡ phôi liên tục thuận tiện và gia tăng năng suất.
- Chổi lô mài khổ rộng hơn:
- Cụm 6 chổi lô xoay đa hướng rộng hơn khoảng 10%.
- Mở rộng diện tích mài và giúp việc bo góc R đều không góc chết.
- Cơ chế tự động bù mòn vật tư:
- Cho phép bù trừ độ mòn của đai nhám và chổi mài theo thời gian.
- Trang bị sẵn súng xịt khí nén chuyên dụng để thổi mạt sắt, bụi gỉ bám trên mặt băng tải.
- Giúp nâng cao đáng kể tuổi thọ dây đai.
- Kết cấu khung máy hàn cơ khí tự động và trải qua quy trình tôi ram nhiệt luyện để tăng độ cứng vững.
- Chống mài mòn và duy trì độ chính xác cao trong thời gian dài.
- Sử dụng motor chính Huarui lõi đồng nguyên chất, kết hợp hệ thống điều khiển PLC Siemens.
- Cho phép các trạm đai nhám và trạm chổi mài chạy độc lập theo từng yêu cầu gia công.
Thông số của máy mài làm sạch bavia
Dưới đây là bảng thông số kỹ thuật chi tiết của máy mài bavia QMZN-1000RRS-M-A:
| Hạng mục kỹ thuật | Thông số |
| Model | QMZN-1000RRS-M-A |
| Chiều rộng gia công | 1000 mm |
| Độ dày phôi gia công | 0.8 – 80 mm |
| Kích thước phôi tối thiểu | 60 × 60 mm |
| Vật liệu làm sạch | Thép carbon, thép không gỉ (Inox), đồng, nhôm |
| Tốc độ băng tải | 1 – 5 m/phút |
| Tốc độ đảo cụm chổi | 10 – 30 vòng/phút |
| Tốc độ quay của chổi | 300 – 1.000 vòng/phút |
| Số trạm đai nhám | 02 trạm |
| Kích thước đai nhám | 1020 × 2200 mm |
| Quy cách độ hạt đai nhám | Đai nhám 80, 120, 180 |
| Số lượng chổi mài | 06 bộ chổi (4 trục quay thuận, 2 trục quay nghịch) |
| Kích thước chổi mài | Φ300 mm × 300 mm × 40 mm |
| Tuổi thọ chổi mài | ≥ 500 giờ |
| Động cơ chính | 11 kW × 2 bộ |
| Động cơ tự quay chổi lô | 2.2 kW × 2 bộ |
| Động cơ đảo cụm chổi | 1.5 kW × 1 bộ |
| Động cơ truyền động cấp phôi | 3 kW × 1 bộ |
| Động cơ nâng hạ chổi lô | 0.75 kW × 1 bộ |
| Động cơ nâng hạ bàn | 0.75 kW (Động cơ Servo Zhongzhi) |
| Quạt hút chân không | 15 kW × 1 bộ |
| Bàn cố định phôi | Bàn hút kép: Nửa nam châm từ tính (3 đường từ) + Nửa hút chân không |
| Quạt hút lọc bụi (Tùy chọn) | 5.5 kW × 1 bộ |
| Tổng công suất | Khoảng 43 kW |
| Hệ thống điều khiển | PLC Siemens tích hợp |
| Màn hình cảm ứng | Kunlun Tongtai (Tích hợp Wi-Fi) |
| Biến tần (VFD) | Nanjing Euroland |
| Động cơ giảm tốc | Jin Wanshun |
| Khí nén (Van điện từ) | Airtac (Taiwan YADEKE) |
| Cảm biến quang căn chỉnh tâm đai | Fied |
| Vòng bi trục chính | TR |
| Thiết bị đóng cắt & Nút bấm điều khiển | Chint / Delixi |
| Trọng lượng máy | Khoảng 4.000 kg |
| Màu sắc sơn tiêu chuẩn | Màu trắng (có thể tùy chỉnh theo yêu cầu) |
| Nguồn điện yêu cầu | 3 pha 380V, 50Hz (±10%) |
Linh kiện theo máy làm sạch bavia QMZN-1000RRS
Dưới đây là bảng tổng hợp linh kiện chính được trang bị trên máy mài bavia QMZN-1000RRS-M-A:
| STT | Tên linh kiện / Bộ phận | Thương hiệu |
| 1 | Động cơ mài đai nhám | Huarui Electric Motors |
| 2 | Động cơ nâng hạ bàn | Zhongzhi Servo Motors |
| 3 | Động cơ giảm tốc cụm chổi | Jin Wanshun Geared Motors |
| 4 | Động cơ cấp phôi | Jin Wanshun Geared Motors |
| 5 | Biến tần | Nanjing Euroland |
| 6 | Van điện từ khí nén | Taiwan YADEKE (Airtac) |
| 7 | Hệ thống điều khiển trung tâm | Siemens PLC |
| 8 | Màn hình cảm ứng | Kunlun Tongtai (Tích hợp Wi-Fi) |
| 9 | Cảm biến quang đai nhám | Fied |
| 10 | Vòng bi trục chính | TR |
| 11 | Nút bấm điều khiển & Thiết bị điện | Chint / Delixi |
Bảng giá máy mài làm sạch bavia mới nhất
Dưới đây là bảng giá tham khảo cho các dòng máy mài bavia kim loại mới nhất tại VNTECH:
| Khổ máy | Model | Cấu hình trạm gia công | Giá tham khảo (VNĐ) |
| Khổ 600 mm | QMZN-600RS | 1 Đai nhám + 1 Trạm chổi lô | 420.000.000 – 480.000.000 |
| QMZN-600RRS | 2 Đai nhám + 1 Trạm chổi lô | 490.000.000 – 550.000.000 | |
| Khổ 1000 mm | QMZN-1000RS | 1 Đai nhám + 1 Trạm chổi lô | 560.000.000 – 610.000.000 |
| QMZN-1000RRS-M-A | 2 Đai nhám + 1 Trạm chổi lô (6 trục) | 680.000.000 – 750.000.000 | |
| QMZN-1000RRSS | 2 Đai nhám + 2 Trạm chổi lô | 760.000.000 – 830.000.000 | |
| Khổ 1300 mm | QMZN-1300RS | 1 Đai nhám + 1 Trạm chổi lô | 690.000.000 – 750.000.000 |
| QMZN-1300RRS | 2 Đai nhám + 1 Trạm chổi lô | 820.000.000 – 890.000.000 | |
| QMZN-1300RRSS | 2 Đai nhám + 2 Trạm chổi lô | 920.000.000 – 990.000.000 |
TÙY CHỌN BỔ SUNG (OPTION):
- Quạt hút lọc bụi công nghiệp: 55.000.000 – 85.000.000 VNĐ (khuyến nghị lắp đặt để gom bụi kim loại và chống cháy nổ).
- Bộ vật tư tiêu hao dự phòng:
- Đai nhám 1020 x 2200mm (Độ hạt 80#, 120#, 180#): 350.000 – 650.000 VNĐ/sợi.
- Trọn bộ 6 trục chổi mài (300 x 300 x 40mm): 18.000.000 – 25.000.000 VNĐ/bộ.
Lưu ý: Mức giá trên áp dụng cho máy mới 100%, chưa bao gồm thuế VAT và có thể thay đổi tùy thuộc vào tỷ giá nhập khẩu, các tùy chọn chuyên biệt hoặc chính sách hỗ trợ vận chuyển – lắp đặt tận xưởng.

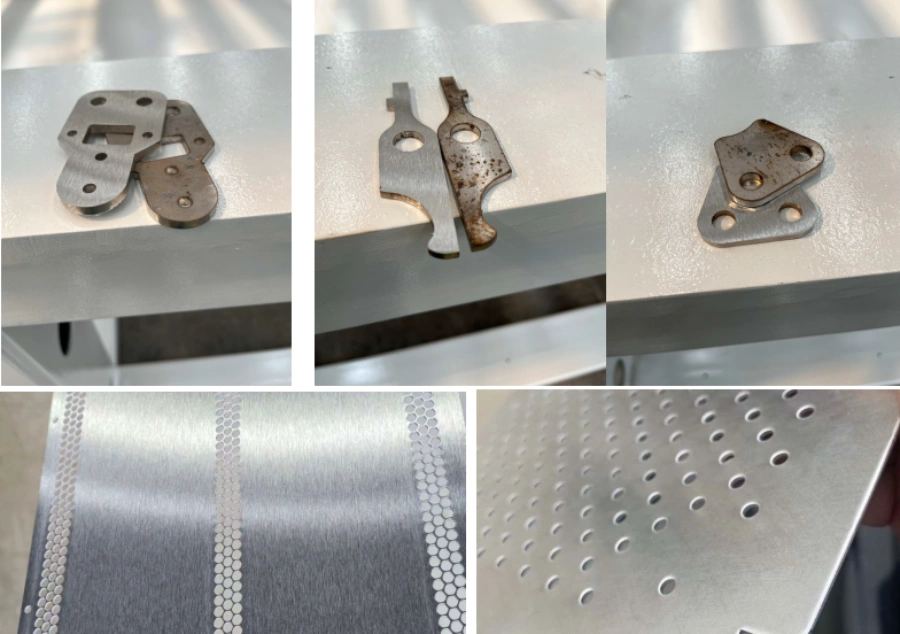

Ứng dụng của máy mài làm sạch bavia
Dưới đây là các ứng dụng thực tế của máy mài làm sạch bavia trong gia công cơ khí kim loại tấm:
- Tẩy bavia và xử lý cạnh sau gia công
- Cắt laser, plasma, Oxy-gas: Cào sạch xỉ cắt bám dính đáy vết cắt, loại bỏ bavia thô và cặn nhiệt ở mép phôi.
- Sau dập, đột lỗ: Tẩy sạch gờ bén, mép sắc nhọn phát sinh xung quanh chu vi chi tiết và các lỗ đột bên trong.
- Bo góc tròn R viền mép
- Hạn chế nguy cơ đứt tay cho thợ khi bốc xếp, lắp ráp.
- Tạo góc lượn mềm mại giúp sơn tĩnh điện, mạ kẽm hoặc sơn phủ bám dính chắc hơn.
- Xử lý bề mặt tấm kim loại
- Tẩy vảy oxit: Đánh bóc hoàn toàn lớp màng oxit hóa sinh ra sau quá trình cắt nhiệt.
- Tạo xước hoàn thiện: Đánh sọc vân xước đồng đều tạo độ thẩm mỹ cho các tấm inox, nhôm.
- Vật liệu và sản phẩm ứng dụng
- Sản phẩm tiêu biểu: Tủ điện, vỏ máy công nghiệp, máng cáp, linh kiện thang máy, thiết bị bếp công nghiệp và phụ tùng ô tô xe máy.
Đầu tư máy mài bavia QMZN-1000RRS là bước đi chiến lược giúp các xưởng gia công kim loại tấm giải quyết triệt để thắt nút cổ chai ở khâu làm sạch sản phẩm. Thay vì phụ thuộc vào đội ngũ thợ mài tốn kém, bụi bặm và tiềm ẩn nguy cơ mất an toàn lao động, QMZN-1000RRS tự động quy trình khép kín: xử lý sạch bavia thô, tẩy xỉ oxit và bo góc tròn R đồng nhất trên từng chi tiết.
Liên hệ ngay tới VNTECH để được tư vấn chi tiết về cấu hình, báo giá model máy phù hợp với sản phẩm của bạn.
