Bép hàn là linh kiện cơ khí thiết yếu, có mặt trong hầu hết các công đoạn gia công kim loại tấm hiện nay. Với chức năng dẫn hướng chùm tia nhiệt, duy trì cự ly tiêu cự chuẩn xác, phân phối khí bảo vệ bao phủ vũng hàn,… phụ kiện này được ứng dụng cho hàn vỏ tủ điện, bồn bể inox, kết cấu cơ khí, sản xuất chi tiết ô tô, xe máy và nội thất kim loại mỹ thuật.

Việc sử dụng bép hàn phù hợp không chỉ quyết định trực tiếp đến độ sáng bóng, độ ngấu sâu của đường hàn mà còn giúp tăng tốc độ gia công, giảm thiểu bắn tóe xỉ và tối ưu hóa chi phí sản xuất cho toàn bộ phân xưởng.

Bép hàn là gì?

Bép hàn (Welding Nozzle / Contact Tip) là linh kiện tiêu hao nằm ở phần đầu cuối của súng, tiếp xúc gần nhất với vũng kim loại nóng chảy và bề mặt phôi trong quá trình gia công. Mặc dù có kích thước nhỏ gọn, bép hàn đảm nhận 3 chức năng kỹ thuật cốt lõi:

Dẫn hướng năng lượng và vật liệu hàn:
- Trong hàn Laser: Giữ cố định cự ly tiêu cự chuẩn xác từ thấu kính đến bề mặt phôi và dẫn hướng chùm tia laser đi thẳng vào tâm mối ghép.
- Trong hàn MIG/MAG: Bép tiếp điện cấp trực tiếp dòng điện hàn vào dây kim loại và dẫn hướng dây chạy ổn định vào vũng hàn.
Phân phối & dẫn hướng khí bảo vệ:
- Điều tiết luồng khí trơ hoặc khí hoạt tính (Argon, Nitơ, CO2) phủ đều vũng hàn nóng chảy.
- Ngăn chặn oxy hóa từ không khí bên ngoài.
- Chống rỗ khí và giữ cho mối hàn trắng sáng, ngấu sâu.
Chống xỉ hàn bắn tóe:
- Ngăn không cho xỉ kim loại và tia lửa bắn ngược vào buồng thấu kính quang học.

Các loại bép hàn phổ biến hiện nay

Tùy theo công nghệ hàn, nguồn năng lượng và loại khí bảo vệ sử dụng, bép hàn được chia thành các dòng riêng biệt:

Bép Hàn Laser

Bép hàn laser là dòng bép hàn công nghệ cao, gia công CNC chính xác từ đồng đỏ Tellurium nguyên khối chịu nhiệt lớn.

Chức năng:
- Định vị tiêu cự chuẩn xác từ thấu kính đến bề mặt phôi.
- Dẫn hướng chùm tia laser.
- Phân phối luồng khí (N2, Ar) bao phủ vũng hàn.
Phân loại theo biên dạng:
- Bép góc trong (Inside Corner): Đầu vát nêm nhọn luồn vào góc vuông 90 độ.
- Bép góc ngoài (Outside Corner): Rãnh chữ V ôm trọn gờ mép ngoài.
- Bép mặt phẳng (Plane Angle): Hàn nối giáp mối hai tấm phẳng.

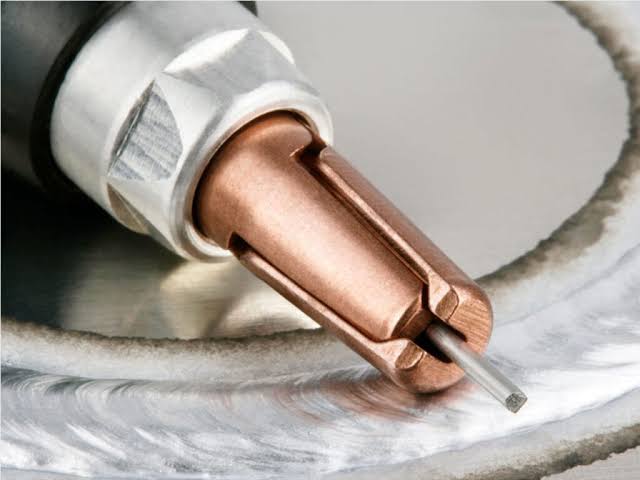

- Bép cấp dây bù (Wire Feeding): Tích hợp cữ dẫn dây bù tự động (0.8 – 1.6mm).
- Bép cắt tỉa: Miệng tròn hội tụ áp lực khí cao để cắt tấm mỏng.
Hệ súng tương thích: QiLin, SUP20S, Raytools, Hanwei, WSX, KRD,…

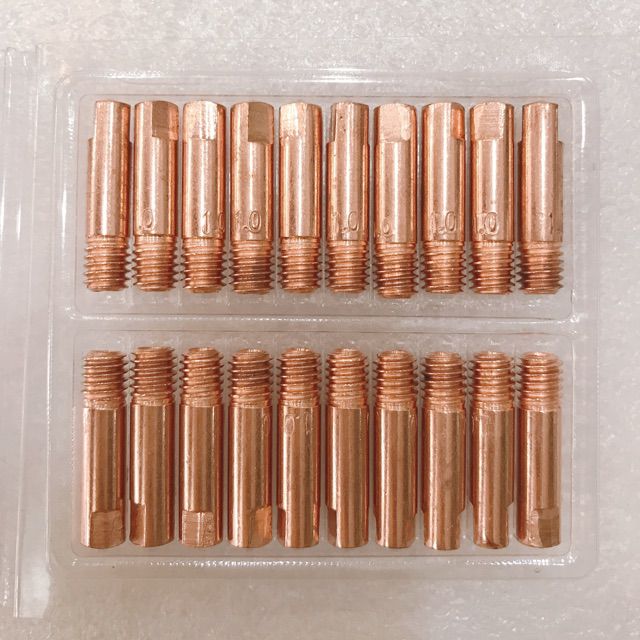

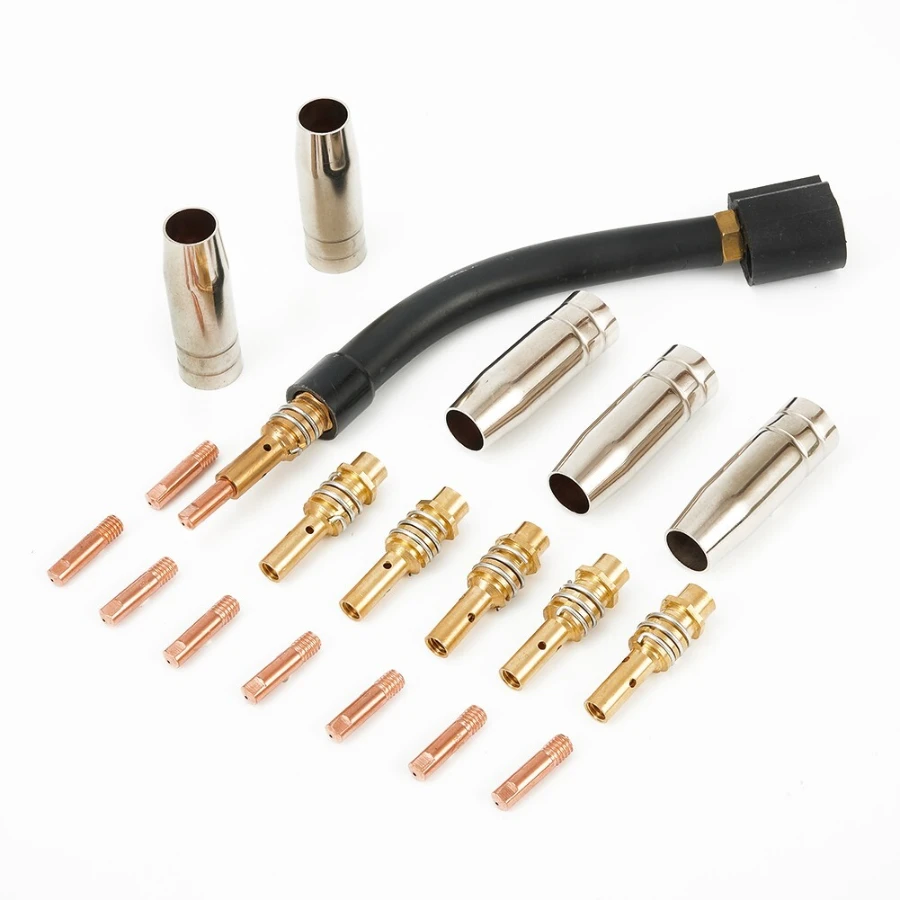

Bép Hàn MIG & Bép Hàn CO2

Trong thực tế xưởng, hàn MIG (dùng khí trơ Argon) và hàn CO2 / MAG (dùng khí hoạt tính CO2) có cùng nguyên lý hoạt động, sử dụng chung cụm bép ở đầu mỏ:

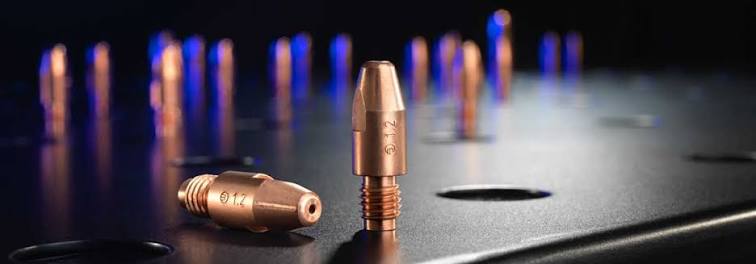

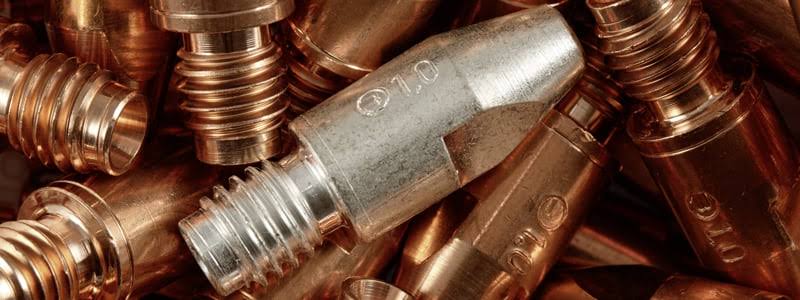

Bép tiếp điện (Contact Tip):
- Hình trụ, bằng đồng, dẫn điện trực tiếp cho cuộn dây hàn.
- Đường kính lỗ bép tương ứng theo cỡ dây hàn: Phi 0.8, 1.0, 1.2, 1.6mm.
- Thường dùng các chuẩn ren kết nối: M6x25, M6x28, M8x30,…
Chụp khí (Gas Nozzle / Chụp bép hàn):
- Bọc bên ngoài bép tiếp điện, làm nhiệm vụ gom và định hướng luồng khí CO2 hoặc Argon.
- Dạng hình học: Chụp hình côn (Conical – phổ biến nhất), chụp hình trụ (Cylindrical) và chụp thuôn nhọn (Tapered).

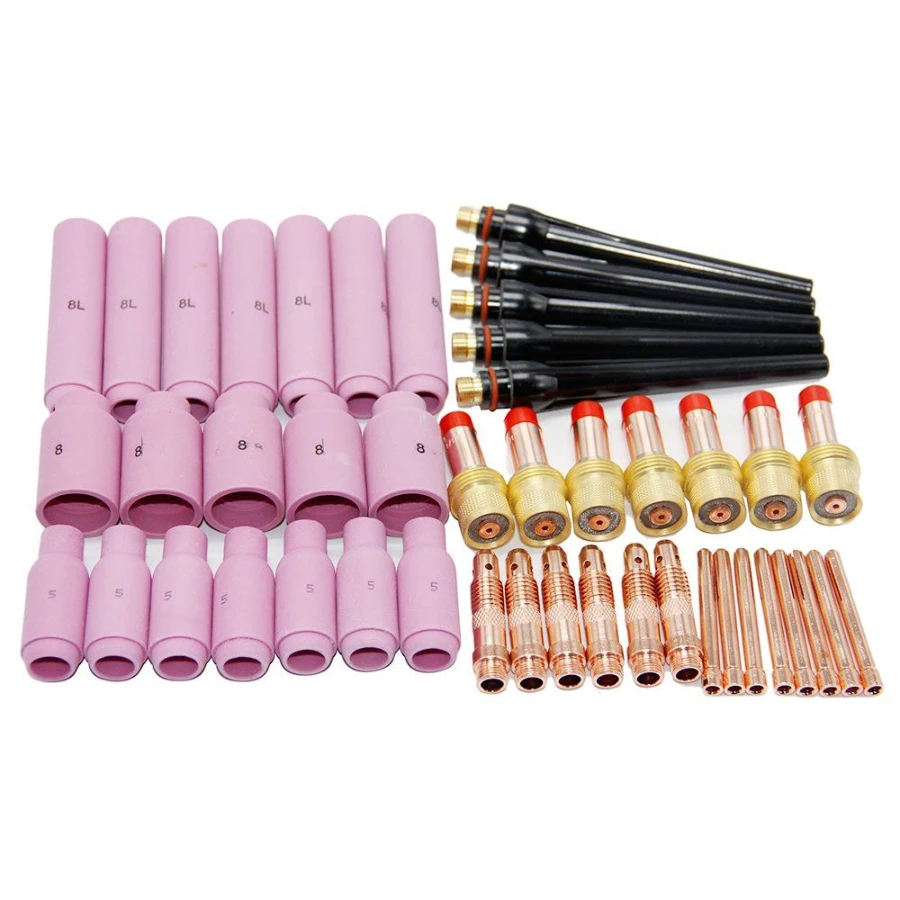

Bép Hàn TIG

Khác với bép đồng của máy hàn laser, bép hàn TIG thường là chụp sứ chịu nhiệt (Ceramic Alumina Nozzle):

Chức năng:
- Chịu nhiệt độ cực cao từ hồ quang kim hàn Vonfram.
- Nắn phẳng và phân phối đều luồng khí trơ (Argon) che phủ vũng hàn.
Quy cách:
- Được đánh số theo kích thước miệng thoát khí (Nozzle #4, #5, #6, #7, #8,…).
Biến thể nâng cao (Gas Lens):
- Sử dụng thêm lưới lọc bằng đồng thau/inox bên trong chụp sứ.
- Giúp dòng khí Argon thoát ra theo dạng dòng chảy tầng.
- Tăng vùng bảo vệ và cho mối hàn inox sáng bóng tuyệt đối.

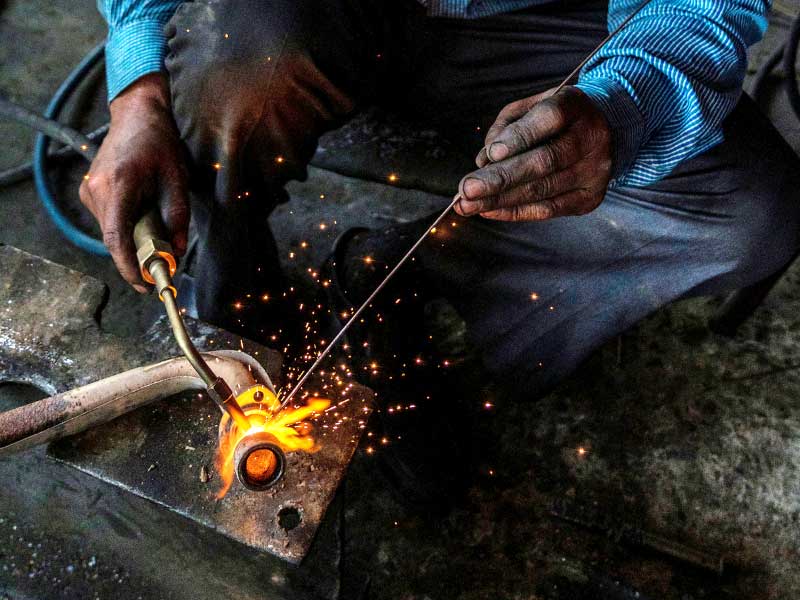

Bép Hàn Hơi

Bép hàn hơi là dòng bép truyền thống dùng cho công nghệ hàn khí cháy (Oxy-Axetylen hoặc Oxy-Gas/LPG):

Cấu tạo & Chức năng:
- Được chế tạo từ đồng thau hoặc đồng đỏ.
- Bên trong có đường dẫn hòa trộn hai luồng khí Oxy và khí cháy.
- Nhiệt độ cao (3000 – 3200 độ C) làm nóng chảy que hàn phụ và mép kim loại.
Phân loại:
- Được chia theo số hiệu công suất bép hàn hơi (Bép số 1, số 2, số 3, số 4, số 5).
- Số càng lớn thì kích thước lỗ phun càng to, phôi hàn càng dày.
Ứng dụng: Thường dùng trong hàn ống đồng điện lạnh, sửa chữa cơ khí dân dụng, hàn đồng hồ lô, hàn ống kim loại mỏng.

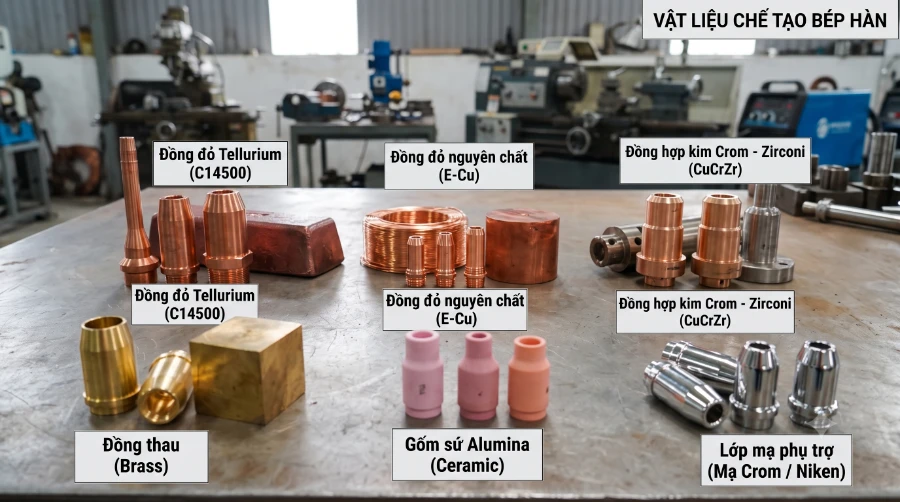

Vật liệu chế tạo bép hàn

Các vật liệu chế tạo bép hàn phổ biến:

Đồng đỏ Tellurium (Tellurium Copper – C14500):
- Tản nhiệt nhanh, dẫn điện tốt, chịu nhiệt độ cao và chống bám xỉ hàn vượt trội.
- Vật liệu tiêu chuẩn hàng đầu cho bép hàn laser và bép hàn MIG tải nặng.
Đồng đỏ nguyên chất (E-Cu / Cu-ETP):
- Dẫn điện và dẫn nhiệt tốt, giá thành hợp lý.
- Chuyên dùng làm bép tiếp điện phổ thông cho máy hàn MIG/MAG.
Đồng hợp kim Crom – Zirconi (CuCrZr):
- Độ cứng và khả năng chống mài mòn cơ học rất cao, chịu nhiệt tốt hơn đồng đỏ thường.
- Thích hợp cho robot hàn MIG tự động và ứng dụng dòng hàn lớn liên tục.
Đồng thau (Brass):
- Giá thành rẻ, độ cứng cơ học tốt nhưng tản nhiệt kém hơn đồng đỏ.
- Thường dùng làm chụp khí ngoài súng MIG hoặc thân bép hàn hơi (gió đá).
Gốm sứ Alumina (Ceramic / Sứ chịu nhiệt):
- Cách điện và chịu sốc nhiệt cực tốt.
- Dùng làm chụp khí (chụp sứ) chuyên dụng cho mỏ hàn TIG và hàn hồ quang plasma.
Lớp mạ phụ trợ (Mạ Crom / Mạ Niken):
- Lớp phủ bề mặt trên thân bép đồng giúp tăng độ cứng, chống oxy hóa và hạn chế xỉ kim loại nóng chảy bám dính.

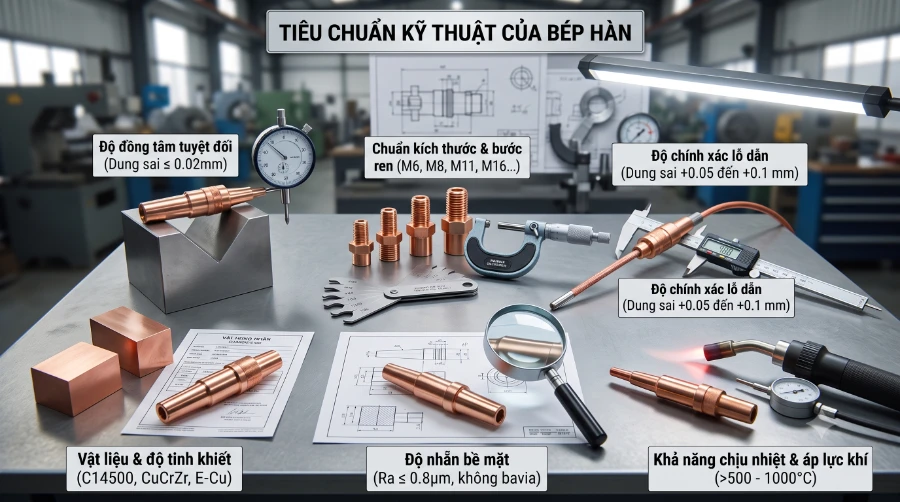

Tiêu chuẩn kỹ thuật của bép hàn

Dưới đây là các tiêu chuẩn kỹ thuật của bép hàn:

Độ đồng tâm tuyệt đối:
- Tâm lỗ thoát tia/lỗ cấp dây và tâm ren kết nối phải thẳng hàng.
- Dung sai không vượt quá $\pm 0.02\text{ mm}$ để luồng khí phủ đều và tia không bị lệch.
Chuẩn kích thước và bước ren:
- Tiện CNC sắc nét, đúng chuẩn danh định (M6, M8, M11, M16…).
- Lắp khít vào mỏ hàn, không bị rơ lắc hay rò rỉ khí bảo vệ.
Độ chính xác lỗ dẫn (Dung sai đường kính lỗ):
- Đường kính lỗ bép khớp với kích cỡ dây bù/chùm tia.
- Dung sai đường kính trong khoảng $+0.05\text{ mm}$ $+0.1\text{ mm}$
- Giúp dây trượt êm, tiếp điện ổn định và không kẹt dây.
Vật liệu và độ tinh khiết:
- Sử dụng hợp kim đồng chuẩn kỹ thuật (đồng Tellurium C14500, CuCrZr hoặc E-Cu).
- Hàm lượng đồng cao để đảm bảo dẫn điện, dẫn nhiệt nhanh và chống quá nhiệt.
Độ nhẵn bề mặt gia công:
- Bề mặt trong và ngoài nhẵn bóng (đạt độ nhám $Ra \le 0.8\text{ µm}$ ).
- Không có bavia thừa nhằm giảm tối đa nguy cơ bám dính xỉ kim loại.
Khả năng chịu nhiệt và áp lực khí:
- Chịu được nhiệt độ làm việc liên tục ( $> 500^\circ\text{C} - 1000^\circ\text{C}$ ).
- Chịu áp lực dòng khí trơ/khí nén ổn định không biến dạng.

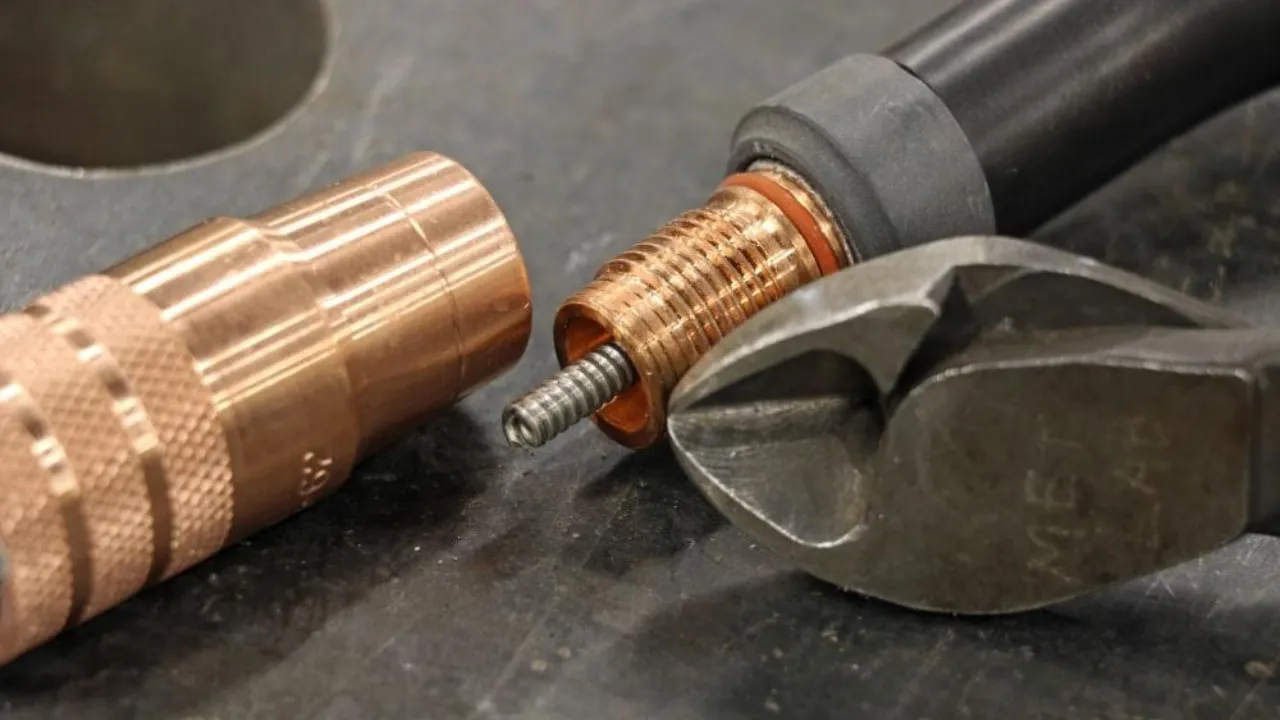

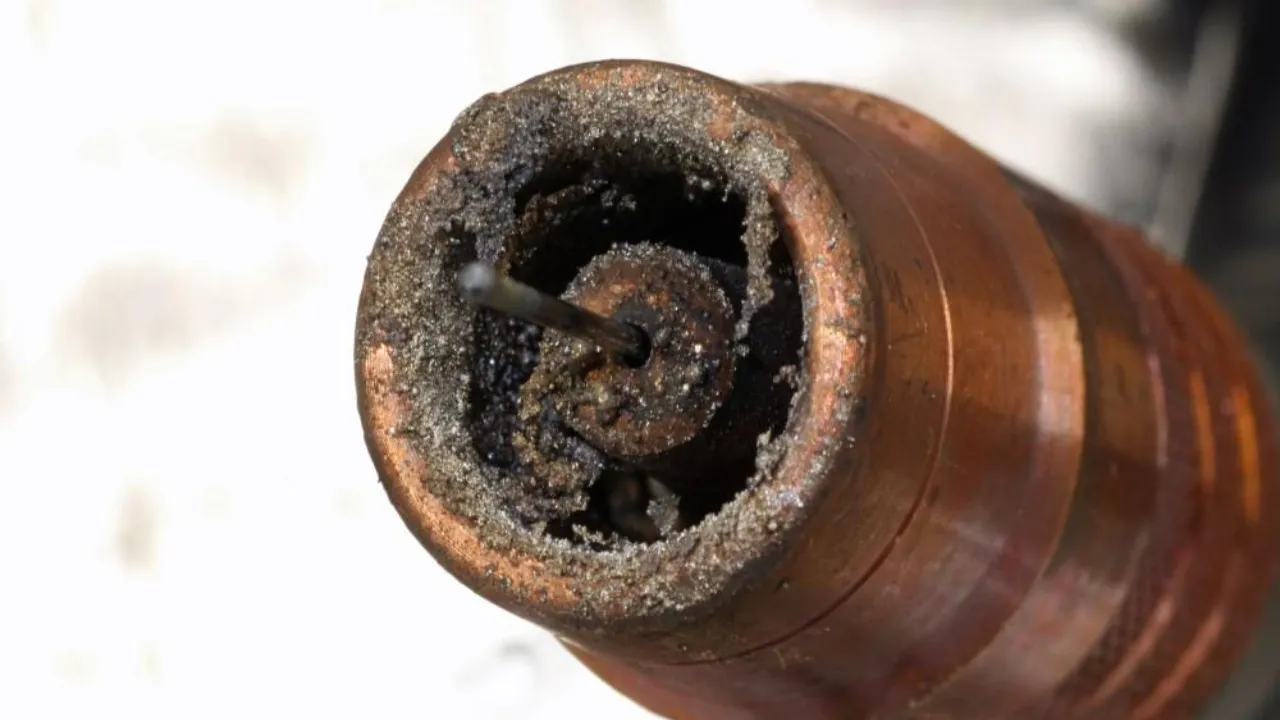

Dấu hiệu bép hàn cần phải thay mới

Khi bép hàn có những dấu hiệu sau, bạn cần thay mới ngay để tránh ảnh hưởng tới chất lượng mối hàn:

Hư hỏng cơ học & biến dạng:
- Lỗ bép bị mòn dão, rộng miệng hoặc lệch hình ovan.
- Miệng bép bị móp méo, cong vênh, xước do va chạm phôi.
- Rãnh cữ dẫn dây bù bị lỏng, mòn lệch hướng cấp dây.
Nhiệt độ & bám dính xỉ hàn:
- Xỉ kim loại bám đặc ở miệng bép không thể cạo sạch.
- Đầu bép đổi màu tím đen, cháy nám, biến dạng nhiệt.
- Lòng bép bị bít tắc, muội khói đóng dày cản trở luồng khí.

Chân ren & kết nối súng:
- Chân ren bị trờn, lờn, kẹt ren.
- Mối nối lỏng lẻo, rò rỉ khí bảo vệ ra ngoài.

Bất thường chất lượng mối hàn:
- Mối hàn xuất hiện rỗ khí, đen sạm, bắn tóe mạnh.
- Hồ quang chập chờn hoặc chùm tia laser bị lệch tâm.
- Độ ngấu kém, mối hàn không đều dù thông số máy giữ nguyên.

Kinh nghiệm chọn bép hàn chuẩn cho nhà xưởng

Để đảm bảo hiệu quả vận hành và tối ưu chi phí tiêu hao, xưởng cơ khí cần lưu ý:

Khớp chính xác chuẩn ren và model súng:
- Kiểm tra đúng bước ren (M6, M8, M11, M16…) và chuẩn ren trong/ren ngoài.
- Phải tương thích với mỏ hàn đang dùng để tránh rò rỉ khí hoặc kẹt ren.

Đúng kích cỡ theo đường kính dây hàn:
- Lỗ bép tiếp điện hoặc cữ dẫn dây bù phải khớp chuẩn xác với cỡ dây.
Chọn kiểu dáng theo biên dạng mối ghép:
- Hàn góc trong: Dùng bép vát nhọn hình nêm để luồn sâu vào góc vuông.
- Hàn góc ngoài: Dùng bép có rãnh khuyết ôm gờ viền.
- Hàn giáp mối: Dùng bép mặt phẳng để giữ cự ly đều.

Ưu tiên vật liệu đồng chất lượng cao:
- Chọn bép làm từ đồng đỏ Tellurium (CuTe) hoặc CuCrZr.
- Được gia công CNC sắc nét để tản nhiệt nhanh, chống bám xỉ và chịu nhiệt tốt.

Tích trữ tồn kho an toàn:
- Luôn dự phòng sẵn từ 1 – 2 hộp bép các loại thường dùng tại xưởng.
- Để chủ động thay thế ngay khi bép mòn, tránh làm đứt đoạn dây chuyền sản xuất.

Việc đầu tư và sử dụng bép hàn chuẩn kỹ thuật không chỉ đảm bảo độ ngấu chắc, tính thẩm mỹ sáng bóng cho từng đường hàn mà còn là yếu tố then chốt giúp tối ưu tuổi thọ thiết bị và giảm thiểu chi phí vật tư tiêu hao cho nhà xưởng.

VNTECH luôn sẵn các dòng bép hàn thông dụng tại kho để phục vụ quý khách hàng khi cần.
