Tổng Quan Máy Cắt Dây EDM: Giải Pháp Gia Công Khuôn Mẫu & Cơ Khí Chính Xác

Máy cắt dây EDM từ lâu đã trở thành thiết bị gia công không thể thiếu trong ngành chế tạo khuôn mẫu và cơ khí chính xác. Bằng việc ứng dụng nguyên lý ăn mòn kim loại bằng tia lửa điện không tiếp xúc cơ học, máy mang đến khả năng cắt ngọt các mác thép hợp kim đã tôi cứng trên 60 HRC.

Các dòng máy cắt dây tự động được ứng dụng để gia công những biên dạng hình học phức tạp, rãnh then và khe hở siêu nhỏ với độ chính xác cùng độ mịn bề mặt vượt trội mà các phương pháp phay, bào truyền thống khó lòng đáp ứng.

Máy cắt dây là gì?

Máy cắt dây (Wire Electrical Discharge Machining – viết tắt là Wire EDM) hay máy cắt tia lửa điện là thiết bị gia công cơ khí chính xác không tiếp xúc, ứng dụng nguyên lý ăn mòn kim loại bằng các tia lửa điện cao tần để cắt gọt vật liệu dẫn điện theo biên dạng lập trình sẵn.

Thay vì dùng dao cắt gọt cơ học truyền thống, máy cắt dây kim loại sử dụng nguyên lý:

1. Phóng điện ăn mòn:

• Dây cắt kim loại được cấp điện cực âm (-), còn phôi được cấp điện cực dương (+).
• Khi đưa dây lại gần phôi, hàng ngàn tia lửa điện bùng nổ liên tục trong mỗi giây.
• Nhiệt độ tức thời (từ 8.000 – 12.000 độ C) làm nóng chảy và bốc hơi cục bộ lớp kim loại.

2. Làm mát và xối phoi:

• Dung dịch điện môi được bơm áp lực cao liên tục vào vùng cắt.
• Để dập hồ quang, làm nguội nhanh và cuốn phoi kim loại vi mô ra ngoài.

3. Điều khiển CNC đa trục:

• Bàn máy (trục X, Y) và đầu dẫn hướng trên/dưới (trục U, V) chuyển động theo tọa độ điều khiển số CNC.
• Giúp máy cắt được cả đường thẳng, đường cong lẫn các biên dạng cắt góc nghiêng (côn).

So sánh máy cắt dây với cắt gọt truyền thống

Dưới đây là bảng so sánh chi tiết giữa máy cắt dây EDM và các phương pháp cắt gọt truyền thống (phay, tiện, bào, xọc, cưa vòng):

Cập nhật công nghệ cắt dây EDM

Những năm gần đây, thị trường máy cắt dây EDM chứng kiến những bước tiến đáng kể nhằm giải quyết bài toán cân bằng giữa chất lượng bề mặt, tốc độ cắt và chi phí gia công:

1. Công nghệ cắt nhiều lần trên máy cắt dây Molypden:

• Cơ chế: Kết hợp 1 lần cắt thô cùng 2–3 lần cắt tinh.
• Hiệu quả:
  • Cải thiện độ nhám bề mặt đạt Ra ~0.8 – 1.2um.
  • Tiệm cận chất lượng máy cắt dây đồng nhưng chi phí vận hành rẻ hơn nhiều.

2. Bộ nguồn xung kỹ thuật số:

• Cơ chế:
  • Giám sát trạng thái phóng điện ở cấp độ vi giây.
  • Tự động tinh chỉnh mức năng lượng tia lửa điện theo thời gian thực.
• Hiệu quả:
  • Triệt tiêu hiện tượng đứt dây.
  • Tối ưu gia công trên các khối phôi có chiều dày lớn hoặc tiết diện ngắt quãng.

3. Kiểm soát lớp biến trắng:

• Cơ chế: Ứng dụng xung tần số cao giúp hạn chế tối đa lớp kim loại nóng chảy đông đặc lại trên bề mặt vết cắt.
• Hiệu quả:
  • Giảm vết nứt tế vi, giúp lưỡi chày cối và khuôn dập chịu va đập tốt hơn.
  • Tăng tuổi thọ khuôn thêm 20–30%.

Máy cắt dây EDM làm được gì?

Dưới đây là những gì mà máy cắt dây EDM có thể xử lý được:

• Cắt chày và cối khuôn đột dập, khuôn dập liên hoàn.
• Cắt góc côn thoát phôi cho cối dập (cắt nghiêng trục U/V).
• Cắt các lòng khuôn ép nhựa, khuôn đúc áp lực, khuôn đùn nhôm.
• Cắt rãnh then vuông, then bán nguyệt và then hoa bên trong lòng lỗ sâu.
• Cắt bánh răng thẳng, bánh răng nghiêng, đĩa xích phi tiêu chuẩn.
• Cắt biên dạng cam đĩa, cam thùng.
• Cắt dưỡng kiểm, cữ đo, đồ gá Jig định hình phức tạp.
• Cắt các chi tiết cơ khí mỏng dẹt, lò xo lá, màng ngăn kim loại.
• Cắt xẻ rãnh siêu hẹp (khe rãnh từ 0.15 – 0.3mm).
• Cắt vật liệu kim loại siêu cứng sau nhiệt luyện (SKD11, SKD61, DC53).
• Cắt hợp kim Vonfram (Carbide), thép gió HSS, Titan, Inconel.
• Cắt tách mẫu kiểm tra kim loại, mẫu thử kéo/nén trong phòng thí nghiệm.
• Phá bỏ, cắt gọt đầu dao cụ, mũi taro bị gãy kẹt trong lòng phôi.

>>> Xem thêm: Có nên đầu tư & sử dụng máy cắt dây mini không?

Các loại máy cắt dây EDM trên thị trường

Trên thị trường, máy cắt dây EDM được chia làm 3 dòng đáp ứng hầu hết các nhu cầu gia công hiện nay.

Máy cắt dây molypden

Máy cắt dây Molypden là dòng máy phổ biến nhất tại các xưởng cơ khí chế tạo vừa và nhỏ nhờ tính kinh tế cao, khả năng thu hồi vốn nhanh.

• Cơ chế hoạt động:
  • Sử dụng dây cắt bằng hợp kim Molypden với đường kính 0.12 – 0.20mm.
  • Dây được quấn trên tang cuốn và chạy đảo chiều liên tục.
  • Có thể tái sử dụng sợi dây nhiều lần cho đến khi dây bị mòn hẳn.
• Môi chất làm mát: Dung dịch nước pha dầu nhũ tương chuyên dụng.
• Đặc tính kỹ thuật:
  • Chi phí đầu tư ban đầu thấp (từ 250 – 800 triệu VNĐ).
  • Chi phí tiêu hao vật tư cực rẻ (một cuộn dây Molypden có thể cắt liên tục nhiều ngày).
  • Cắt phôi có chiều dày lớn rất tốt, hành trình trục Z có thể đạt từ 500 – 1000mm.
  • Chế độ cắt nhiều lần giúp độ bóng bề mặt ~0.8 – 1.2um.
• Ứng dụng: Chuyên gia công chày cối khuôn dập, đồ gá Jig, rãnh then hoa, bánh răng và các chi tiết cơ khí chế tạo nói chung.

Máy cắt dây đồng

Máy cắt dây đồng là dòng máy cắt dây chạy chậm chuyên dùng cho các sản phẩm đòi hỏi độ chính xác tuyệt đối và độ bóng bề mặt tinh xảo.

• Cơ chế hoạt động:
  • Sử dụng dây điện cực bằng đồng thau hoặc đồng phủ kẽm (Phi 0.1 – 0.3mm).
  • Dây chạy tịnh tiến một chiều với tốc độ chậm (0.1 – 0.3m/s).
  • Chỉ sử dụng một lần rồi xả bỏ vào thùng phế liệu.
• Môi chất làm mát: Nước cất hoặc nước khử ion áp lực cao.
• Đặc tính kỹ thuật:
  • Độ chính xác gia công cực cao, dung sai đạt mức micron: +/-0.001 – 0.002mm.
  • Độ bóng bề mặt đạt mức gương hoàn hảo: Ra <0.2 – 0.4um.
  • Chi phí đầu tư máy và vật tư tiêu hao ở mức cao.
• Ứng dụng:
  • Gia công hhuôn ép nhựa chính xác cao (khuôn thấu kính quang học, vỏ điện thoại).
  • Cắt linh kiện bán dẫn, vi mạch điện tử, thiết bị y tế và linh kiện hàng không vũ trụ.

Máy cắt dây vi mô

Dòng máy chuyên biệt phục vụ các tác vụ gia công siêu chính xác ở cấp độ vi mô.

• Cơ chế hoạt động:
  • Sử dụng các sợi dây kim loại siêu mảnh (thường chế tạo từ hợp kim Vonfram/Tungsten).
  • Đường kính chỉ từ 0.02 – 0.05mm.
• Đặc tính kỹ thuật:
  • Chuyên dùng để cắt gọt các biên dạng hình học siêu nhỏ.
  • Có khả năng tạo ra các góc lượn bán kính trong cực hẹp.
• Ứng dụng: Gia công linh kiện đồng hồ cao cấp, kim y tế và dụng cụ vi phẫu thuật, các cấu kiện vi cơ điện tử (MEMS).

>>> Xem thêm: Bảng giá máy cắt dây CNC mới nhất

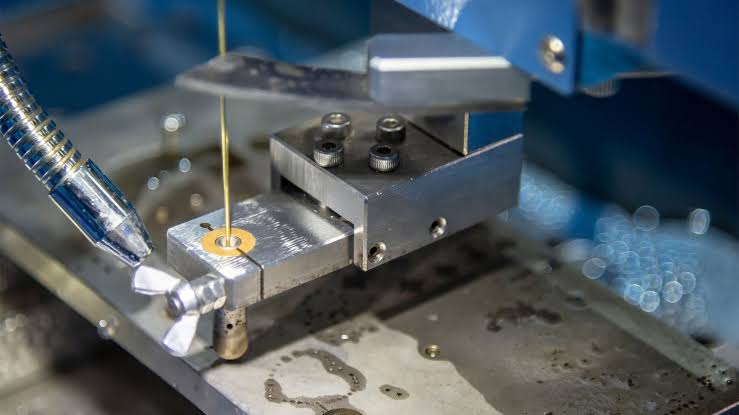

Thiết bị phụ trợ của máy cắt dây EDM

Trong một dây chuyền cắt dây hoàn chỉnh, máy cắt dây tự động không thể cắt các biên dạng kín nằm bên trong khối phôi đặc (không thể luồn dây từ mép ngoài vào). Để đưa dây cắt vào phôi, giải pháp tiêu chuẩn hiện nay là sử dụng máy bắn lỗ EDM (EDM Drilling Machine).

1. Nguyên lý gia công:

• Sử dụng ống điện cực rỗng bằng đồng (đường kính 0.3 – 3.0mm) quay tốc độ cao.
• Kết hợp dòng nước khử ion áp lực lớn xối thẳng qua tâm ống để bóc tách kim loại.

2. Hiệu suất đâm xuyên:

• Đạt tốc độ 30 – 60 mm/phút.
• Tạo lỗ mồi thẳng tắp, không ba via.

3. Các dòng máy tiêu biểu:

• HD-Z Series (HD30Z, HD35Z, HD50Z):
  • Dòng bán tự động nhỏ gọn, kinh tế.
  • Tối ưu cho xưởng vừa và nhỏ cần lấy lỗ mồi đơn lẻ.
• HD-C CNC Series (HD400C, HD600C, HD800C):
  • Dòng CNC tự động hoàn toàn.
  • Bắn hàng chục đến hàng trăm lỗ mồi liên tục theo tọa độ bản vẽ CAD.

Ứng dụng của máy cắt dây trong công nghiệp

Dưới đây là những ứng dụng của máy cắt dây EDM trong mỗi ngành công nghiệp:

1. Ngành công nghiệp chế tạo khuôn mẫu

• Gia công jhuôn đột dập:
  • Gia công chày cối đột dập với khe hở lắp ghép siêu chính xác (< 0.02mm).
  • Cắt góc côn thoát phôi tự động trên cối dập liên hoàn.
  • Cắt tấm giữ chày, tấm dẫn hướng và cối cắt mép biên dạng cong.
• Cắt khuôn ép nhựa & Khuôn đúc áp lực:
  • Cắt các lõi khuôn, lòng khuôn có thành vách đứng, góc nhọn.
  • Gia công các vị trí chốt đẩy và rãnh thoát khí siêu mỏng chống cháy nhựa.
• Cắt khuôn đùn ép kim loại:
  • Cắt biên dạng lỗ thoát định hình cho khuôn đùn nhôm, đồng, nhựa profile dài.

2. Ngành cơ khí chế tạo máy

• Gia công truyền động trục:
  • Xẻ rãnh then vuông, then bán nguyệt, rãnh then hoa thẳng.
  • Gia công các chi tiết khớp nối trục phi tiêu chuẩn.
• Cắt bánh răng:
  • Cắt bánh răng thẳng, bánh răng côn, đĩa xích tải nặng.
  • Cắt biên dạng cam đĩa, cam thùng, cơ cấu vi sai.

3. Ngành gia công đồ gá, dưỡng kiểm

• Đồ gá & Dưỡng đo kiểm tra:
  • Cắt dưỡng kiểm biên dạng, dưỡng đo bán kính góc lượn.
  • Gia công ngàm kẹp ê-tô định hình, đồ gá hàn, đồ gá lắp ráp.
• Chế tạo & Tái mài dao cụ kỹ thuật:
  • Cắt phôi và tạo hình lưỡi dao tiện định hình, dao bào, dao phay gắn mảnh hợp kim cứng.
  • Cắt các hạt dao, mảnh tiện hợp kim Vonfram dạng phức tạp.

4. Ngành công nghiệp hàng không vũ trụ

• Gia công vật liệu đặc biệt sau nhiệt luyện:
  • Cắt ngọt các mác thép hợp kim như SKD11, SKD61, DC53, thép gió HSS.
  • Cắt các siêu hợp kim chịu nhiệt và chống ăn mòn như Titan, Inconel, Monel, Hastelloy.
• Hàng không & Năng lượng:
  • Cắt rãnh ngàm chân cánh tuabin, cánh tuabin khí và cánh van công nghiệp nặng.

5. Ngành điện tử, thiết bị y tế & Vi cơ điện tử

• Thiết bị y tế & Dụng cụ phẫu thuật:
  • Cắt các chi tiết kim loại cấy ghép y tế (nẹp xương, khớp nối nhân tạo).
  • Gia công đầu kim vi phẫu, hàm kéo phẫu thuật nội soi tinh xảo.
• Linh kiện điện tử & Vi mô:
  • Cắt các tiếp điểm lò xo lá siêu mỏng, màng rung, chân rẽ mạch dẫn điện.
  • Xẻ các rãnh siêu hẹp (khe rãnh từ 0.15 – 0.3mm) trên các đầu nối, chân cắm vi mạch.

FAQ về máy cắt dây tự động

Máy cắt dây EDM cắt được phôi thép đã tôi cứng trên 60 HRC không?

• Trả lời: Có.
  • Máy gia công bóc tách vật liệu bằng tia lửa điện không tiếp xúc cơ học.
  • Cáy cắt dây cắt gọt hoàn toàn không phụ thuộc vào độ cứng của vật liệu.
  • Máy xử lý ngọt các mác thép sau tôi nhiệt luyện như SKD11, SKD61, DC53 (>60HRC), thép gió HSS, hợp kim Vonfram (Carbide) và Titanium mà không lo mẻ phôi hay biến dạng.

Độ dày phôi tối đa của máy cắt dây là bao nhiêu?

• Trả lời: Chiều cao cắt Z phụ thuộc vào từng model máy:
  • Khổ vừa và nhỏ (như BQ400, BQ500): Cắt hiệu quả ở chiều cao Z 300mm.
  • Khổ trung và lớn (như BQ800, BQ1080, BQ1280): Chiều cao cắt Z đạt từ 500 – 800mm.
  • Phiên bản siêu trường đặt hàng riêng (như BQ2015): Chiều cao Z có thể lên tới 1.000mm.

Máy cắt dây Molypden cắt nhiều lần có thay thế được máy cắt dây đồng không?

• Trả lời: Có thể thay thế trong phần lớn các ứng dụng khuôn dập, đồ gá Jig, then hoa và chi tiết cơ khí thông thường.

Một cuộn dây Molypden dùng được trong bao lâu?

• Trả lời: Một cuộn dây Molypden dài 2.000m có thể chạy liên tục từ 15 đến 30 ngày (tương đương 300 – 500 giờ cắt).

Chi phí tiêu hao của máy cắt dây Molypden so với máy cắt dây đồng?

• Trả lời: Chi phí vận hành máy Molypden rẻ hơn khoảng 70% – 85% so với máy cắt dây đồng.
• Máy dây Molypden:
  • Tái sử dụng dây nhiều lần.
  • Dùng dầu nhũ tương làm mát tuần hoàn giá rẻ.
  • Chi phí vật tư (dây, dầu, puly) chỉ khoảng 1.5 – 3 triệu VNĐ/tháng.
• Máy dây đồng:
  • Dây đồng dùng 1 lần rồi xả bỏ.
  • Kết hợp thay thế hạt lọc ion và nước cất liên tục.
  • Chi phí tiêu hao thường dao động từ 15 – 30 triệu VNĐ/tháng.

Làm sao để cắt biên dạng kín bên trong khối phôi đặc?

• Trả lời: Cần trang bị thêm máy bắn lỗ EDM.
  • Vì máy cắt dây không thể tự khoan thủng phôi đặc đã tôi cứng để luồn dây vào.
  • Máy bắn lỗ EDM sẽ dùng ống đồng rỗng để khoan mồi lỗ nhỏ chỉ trong vài chục giây.
  • Tạo đường luồn dây cắt an toàn và chính xác.

Mua máy cắt dây tại VNTECH có được đào tạo tận xưởng không?

• Trả lời: Có.
  • VNTECH hỗ trợ trọn gói từ cẩu hạ, định vị, căn chỉnh cơ khí tại nhà xưởng đến bàn giao công nghệ.
  • Đội ngũ kỹ sư trực tiếp hướng dẫn lập trình phần mềm CAD/CAM.
  • Hướng dẫn thao tác vận hành thực tế trên phôi mẫu của khách hàng.
  • Đảm bảo thợ máy làm chủ hoàn toàn thiết bị trước khi nghiệm thu.
