Máy Chấn Hybrid Là Gì? So sánh Hybrid với Máy Chấn CNC

Máy chấn Hybrid như một bước chuyển mình quan trọng trong chiến lược sản xuất và vận hành của các nhà máy gia công kim loại. Bằng việc kết hợp sức mạnh của hệ thống thủy lực với khả năng kiểm soát tốc độ của công nghệ Servo, máy chấn Hybrid đã định hình lại tiêu chuẩn về hiệu suất, tính kinh tế.

Máy chấn Hybrid tiết kiệm điện năng vượt trội, giảm thiểu đáng kể tiếng ồn và nhiệt độ dầu, đồng thời duy trì được độ chính xác của dòng máy chấn CNC cao cấp. Máy chấn Hybrid tối ưu hóa chi phí vận hành mà không phải đánh đổi về chất lượng hay năng suất, trở thành giải pháp lý tưởng cho các xưởng gia công hiện nay.

Nội dung bài viết

1 Máy chấn Hybrid là gì?
2 Máy chấn hybrid có gì nổi bật?
3 So sánh máy chấn Hybrid vs máy chấn thủy lực
4 Cấu tạo của máy chấn Hybrid
5 Nguyên lý hoạt động máy chấn Hybrid
6 Hạn chế của máy chấn Hybrid
7 Ứng dụng của máy chấn Hybrid

Máy chấn Hybrid là gì?

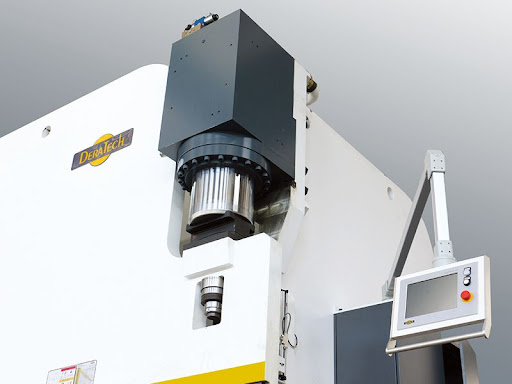

Máy chấn Hybrid (Hybrid Press Brake) còn được gọi là máy chấn Servo – Thủy lực, là loại máy chấn sử dụng hệ thống truyền động lai. Trong đó, lực ép chính vẫn được tạo ra bằng xi lanh thủy lực, nhưng dòng dầu và áp suất cấp cho xi lanh lại được điều khiển bởi động cơ Servo.

– Thủy lực: Cung cấp lực chấn lớn và độ cứng vững cho dầm trượt.

– Servo Điện: Cung cấp khả năng kiểm soát tốc độ và vị trí bơm dầu một cách chính xác, đồng thời tối ưu hóa mức tiêu thụ năng lượng.

Máy chấn Hybrid ra đời để giải quyết những hạn chế của các thế hệ máy trước:

– Hạn chế của máy chấn NC: Tiêu thụ điện năng lớn do bơm dầu chạy liên tục (ngay cả khi máy đứng yên), tạo ra tiếng ồn cao và nhiệt độ dầu tăng nhanh.

– Hạn chế của Servo Điện: Chi phí đầu tư cao, có thể gặp khó khăn khi tạo ra lực chấn cực lớn (trên 300 tấn) hoặc chiều dài chấn quá lớn.

>>> Xem thêm: Máy chấn NC và máy chấn CNC khác gì nhau?

Máy chấn hybrid có gì nổi bật?

Máy chấn Hybrid được xem là công nghệ tối ưu nhờ khả năng kết hợp các ưu điểm hàng đầu của cả hệ thống thủy lực và servo điện.

1/ Hiệu suất năng lượng vượt trội:

– Động cơ Servo điều khiển bơm dầu chỉ quay ở tốc độ cần thiết để đáp ứng lực chấn.

– Khi máy ở chế độ chờ, động cơ Servo sẽ tự động giảm tốc độ xuống mức tối thiểu hoặc tắt hoàn toàn.

=> Tiết kiệm điện năng từ 30 – 70% so với máy chấn thủy lực truyền thống.

2/ Độ chính xác cao:

– Hệ thống Servo kiểm soát trực tiếp tốc độ quay của bơm.

=> Đảm bảo lưu lượng dầu cấp cho xi lanh là chính xác tuyệt đối.

– Máy chấn Hybrid sử dụng thước đo quang học tuyến tính để phản hồi vị trí dầm trượt (Y1, Y2) theo thời gian thực.

=> Đảm bảo độ lặp lại vị trí đạt cấp độ micron (0.001mm).

– Bù võng tự động, đảm bảo góc chấn đồng đều trên toàn bộ chiều dài tấm kim loại.

3/ Vận hành êm ái:

– Khi máy ở chế độ chờ, tiếng ồn gần như không còn do động cơ Servo không chạy hết công suất liên tục.

– Kiểm soát nhiệt độ dầu luôn duy trì ở mức thấp và ổn định.

=> Kéo dài tuổi thọ của dầu, giảm hao mòn các bộ phận thủy lực và giảm nhu cầu làm mát.

>>> Xem thêm: Máy chấn góc bằng điện Servo Accurl

4/ Chi phí tối ưu:

– Máy tiêu thụ điện năng thấp hơn, giảm yêu cầu làm mát giúp giảm đáng kể chi phí điện hàng tháng.

– Nhiệt độ dầu thấp hơn giúp kéo dài tuổi thọ của phớt, gioăng và các linh kiện thủy lực khác.

– Máy chấn Hybrid dễ dàng mở rộng công suất lực chấn lớn (hàng trăm tấn) với chi phí thấp hơn, duy trì được ưu điểm của công nghệ thủy lực.

So sánh máy chấn Hybrid vs máy chấn thủy lực

Dưới đây là bảng so sánh máy chấn Hybrid với máy chấn thủy lực truyền thống (NC):

Đầu mục	Máy chấn thủy lực	Máy chấn Hybrid
1. Cơ chế đồng bộ (Y1/Y2)	– Cơ khí: Sử dụng Thanh xoắn để buộc hai xi lanh di chuyển song song.	– Điện tử: Hệ thống phản hồi Vòng kín bằng Thước đo quang. Xi lanh độc lập, điều khiển bằng điện tử.
2. Điều khiển lực	– Van Tỷ lệ Đơn giản: Dòng dầu liên tục và dư thừa, điều khiển thô.	– Động cơ Servo & Bơm: Điều khiển tốc độ bơm dầu theo nhu cầu chính xác, không lãng phí dầu.
3. Phản hồi vị trí	– Vòng hở: Không có phản hồi vị trí thời gian thực. Độ chính xác phụ thuộc vào cơ khí và độ mài mòn.	– Vòng kín: Sử dụng Thước đo quang để đạt độ chính xác micron và khả năng tự sửa lỗi.
4. Bù Võng	– Thủ công: Phải điều chỉnh bằng tay hoặc dụng cụ mỗi khi thay đổi thông số chấn.	– Tự động CNC: Bộ điều khiển tự tính toán và điều chỉnh mức bù võng cần thiết.
5. Bộ chặn sau	– 2 trục (X, R) cơ bản. – Tốc độ chậm, độ chính xác thấp.	– Đa trục (4+ trục), điều khiển bằng Động cơ Servo và Vít me bi. – Tốc độ nhanh và độ chính xác cao.
6. Kẹp dao	– Thủ công: Tốn thời gian để siết từng vít kẹp.	– Thủy lực/Khí nén Nhanh: Thay khuôn chỉ trong vài giây.
7. Tiêu thụ năng lượng	– Rất cao. Bơm chạy liên tục, lãng phí năng lượng thành nhiệt.	– Rất thấp. Tiết kiệm điện năng từ 30% đến 70% do hoạt động theo nhu cầu.
8. Độ chính xác	– Trung bình, dễ bị sai lệch khi tải không cân bằng.	– Cao vượt trội và đồng đều trên toàn bộ chiều dài.

Kết luận:

1/ Chọn máy chấn thủy lực khi:

– Ngân sách hạn chế.

– Công việc gia công chủ yếu là chấn các góc đơn giản, chi tiết có hình dạng cơ bản (chữ L, U).

– Không đòi hỏi độ chính xác tuyệt đối (độ chính xác micromet).

– Không cần thay khuôn thường xuyên và không quá quan tâm đến thời gian thiết lập.

2/ Chọn máy chấn Hybrid khi:

– Doanh nghiệp ưu tiên tiết kiệm điện năng tối đa và giảm chi phí bảo trì lâu dài.

– Cần độ chính xác cao, tốc độ chu trình nhanh, cần kẹp dao nhanh và bù võng tự động.

– Ưu tiên môi trường làm việc yên tĩnh, sạch sẽ và thân thiện với môi trường.

– Thích hợp cho sản xuất hàng loạt các chi tiết phức tạp, thường xuyên phải thay đổi chương trình và khuôn.

Cấu tạo của máy chấn Hybrid

Cấu tạo máy chấn Hybrid được chia thành 2 phần chính: Cấu trúc cơ khí và Hệ thống truyền động Hybrid.

1/ Cấu trúc cơ khí: Máy chấn Hybrid sẽ thừa hưởng cấu trúc cơ khí vững chắc của dòng máy chấn CNC hiện đại để đảm bảo độ chính xác.

1.1 Khung Máy: Thường được hàn từ thép tấm dày, trải qua quá trình xử lý ứng suất,

+ Ví dụ: xử lý nhiệt hoặc rung động để đạt độ cứng vững cực cao.

+ Khung máy đóng vai trò là cơ sở tham chiếu không biến dạng để lắp đặt các Thước đo quang học tuyến tính.

1.2 Ram trên và Ram dưới:

+ Ram trên được dẫn hướng trên các thanh trượt để đảm bảo chuyển động thẳng đứng chính xác.

+ Ram dưới tích hợp sẵn hệ thống bù võng tự động CNC để chống lại sự võng dầm khi chấn lực lớn.

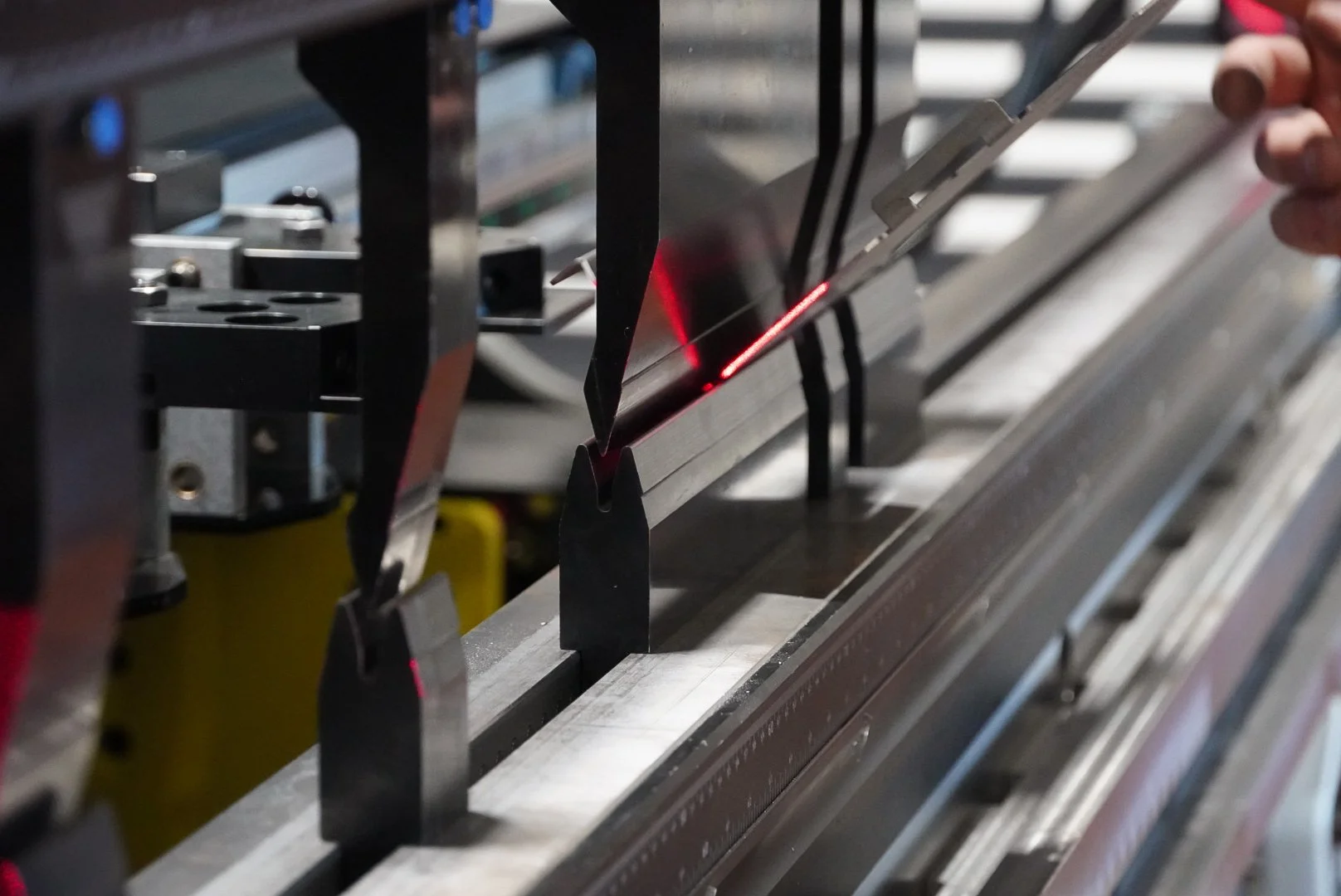

1.3 Dao chấn và kẹp dao:

+ Sử dụng hệ thống Kẹp dao nhanh thủy lực để giảm thời gian thay khuôn xuống còn vài giây.

+ Dao cối thường theo tiêu chuẩn quốc tế (ví dụ: Eurostyle) để đảm bảo khả năng tương thích cao.

>>> Xem thêm: Cách chọn dao cối chuẩn cho máy chấn

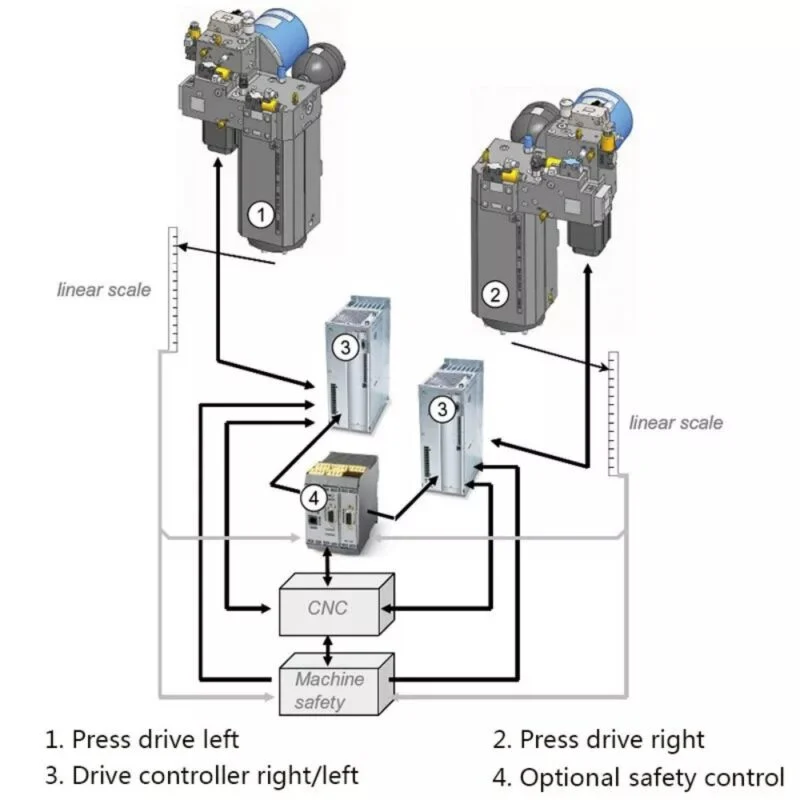

2/ Hệ thống truyền động Hybrid: Đây là thành phần cốt lõi tạo nên sự khác biệt về hiệu suất và tiết kiệm năng lượng.

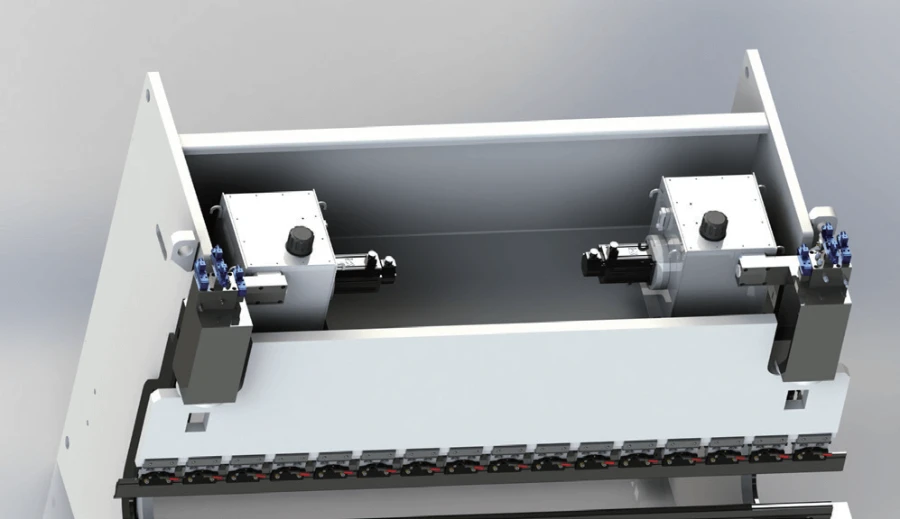

2.1 Hệ thống xi lanh:

+ Xi Lanh thủy lực (Y1 và Y2) độc lập, chịu trách nhiệm tạo ra lực ép chính.

+ Phản hồi vòng kín do thước đo quang học tuyến tính gắn dọc theo cột khung máy.

+ Bộ điều khiển CNC sử dụng dữ liệu từ thước quang để điều chỉnh độc lập tốc độ và vị trí của từng xi lanh (Y1 và Y2).

=> Đảm bảo dầm trượt luôn song song tuyệt đối.

2.2 Động cơ và Bơm dầu: Thay vì sử dụng Van tỷ lệ phức tạp, máy Hybrid kiểm soát lưu lượng dầu ngay tại nguồn.

+ Động cơ Servo: Là một động cơ điện chính xác, có khả năng thay đổi tốc độ quay cực kỳ nhanh và chính xác.

+ Bơm Thủy lực: Thường là bơm lưu lượng cố định, được kết nối trực tiếp với động cơ Servo.

– Cơ chế điều khiển Lưu lượng:

+ Bộ điều khiển CNC tính toán lượng dầu cần thiết.

+ Bộ điều khiển ra lệnh cho Động cơ Servo quay với tốc độ tương ứng.

+ Tốc độ quay của động cơ Servo quyết định lưu lượng dầu bơm vào xi lanh (Flow Control).

+ Khi máy chờ, động cơ Servo tắt hoặc quay rất chậm, giảm thiểu tiêu thụ điện và sinh nhiệt.

2.3 Bộ Điều Khiển CNC:

– Tích hợp module điều khiển riêng cho hệ thống Servo Drive.

– Cho phép điều khiển tốc độ động cơ bơm một cách tinh vi và thực hiện các tính toán tự động phức tạp như: lực chấn, thứ tự chấn và mức bù võng.

2.4 Cữ sau đa trục

– Thường từ 4 trục trở lên: X, R, Z1, Z2.

– Được truyền động bằng Động cơ Servo và Vít me bi để đảm bảo độ chính xác định vị cao, hỗ trợ chấn các chi tiết phức tạp, nhiều mặt bích.

Nguyên lý hoạt động máy chấn Hybrid

Nguyên lý cốt lõi của máy chấn Hybrid là: Động cơ Servo kiểm soát trực tiếp lưu lượng dầu thông qua tốc độ quay của bơm. Điều này cho phép máy chỉ sử dụng năng lượng khi thực sự tạo ra công việc, dẫn đến hiệu suất năng lượng cao và ít sinh nhiệt/tiếng ồn hơn.

Bước 1: Lập trình: Người vận hành nhập các thông số gia công (góc chấn, chiều dài, vật liệu, kiểu khuôn) vào bộ điều khiển CNC.

– Bộ điều khiển tự động tính toán lực chấn, vị trí dầm trượt cần thiết.

– Khi máy ở trạng thái chờ, động cơ Servo điều khiển bơm dầu sẽ tắt hoàn toàn hoặc chạy ở tốc độ rất chậm.

=> Không có dòng dầu lưu thông dưới áp suất cao, tiết kiệm điện năng tối đa và không sinh nhiệt/tiếng ồn.

Bước 2: Chu trình tiếp cận nhanh:

– Khởi động Servo: Khi người vận hành kích hoạt chu trình, bộ điều khiển CNC ra lệnh cho động cơ Servo.

– Tăng tốc Bơm: Động cơ Servo nhanh chóng tăng tốc độ quay lên cao.

– Hành trình nhanh: Ram trên di chuyển xuống nhanh chóng để tiếp cận tấm kim loại, tiết kiệm thời gian chu kỳ.

Bước 3: Chu trình làm việc:

– Ngay trước khi Ram trên chạm vào vật liệu, bộ điều khiển CNC ra lệnh cho động cơ Servo giảm tốc độ quay đột ngột.

– Điều khiển vị trí (Y1/Y2):

+ Dầm trượt tiếp tục đi xuống với tốc độ chậm (tốc độ chấn).

+ Thước đo quang học liên tục đo vị trí thực tế của hai bên dầm trượt (Y1 và Y2) với độ chính xác micron và gửi tín hiệu phản hồi về bộ điều khiển.

– Bộ điều khiển CNC điều chỉnh tốc độ quay của động cơ Servo để đảm bảo:

+ Vị trí dầm trượt khớp với vị trí lập trình.

+ Áp suất thủy lực đủ để thực hiện chấn lực.

+ Y1 và Y2 luôn song song tuyệt đối.

Bước 4: Trở về:

– Khi dầm trượt đạt đến vị trí chấn cuối cùng, bộ điều khiển CNC giữ động cơ Servo ở tốc độ quay duy trì áp suất theo yêu cầu một lát.

– Bộ điều khiển CNC đảo cực của Động cơ Servo để bơm dầu theo chiều ngược lại hoặc cho phép dầu chảy ngược ra khỏi xi lanh.

– Khi dầm trượt hoàn thành hành trình trở về, động cơ Servo sẽ giảm tốc và quay về chế độ chờ, sẵn sàng cho chu trình tiếp theo.

Hạn chế của máy chấn Hybrid

Mặc dù có nhiều ưu điểm, máy chấn Hybrid vẫn tồn tại một số hạn chế cần được cân nhắc.

– Giá thành cao: Máy Hybrid có giá cao hơn đáng kể so với máy chấn thủy lực truyền thống.

+ Sự chênh lệch này đến từ chi phí của động cơ Servo, bộ điều khiển Servo Drive và các linh kiện điện tử chất lượng cao trong hệ thống.

– Việc chẩn đoán lỗi và bảo trì hệ thống điện tử Servo yêu cầu kỹ thuật viên có chuyên môn cao.

– Các linh kiện điện tử nhạy cảm cần môi trường làm việc sạch sẽ, ổn định.

– Khó thực thi đối với các ứng dụng yêu cầu lực chấn cực kỳ lớn trên 500 tấn.

>>> Xem thêm: Máy chấn thủy lực 500 tấn

Ứng dụng của máy chấn Hybrid

Máy chấn Hybrid được ưa chuộng trong rất nhiều lĩnh vực hiện nay:

1/ Công nghiệp sản xuất tủ, vỏ thiết bị điện

– Chấn tủ điện, vỏ máy chủ và các hộp kỹ thuật với độ chính xác góc chấn tuyệt đối.

+ Đảm bảo các mặt bích chấn vuông vắn (±0.001 mm), giúp quá trình lắp ráp vỏ tủ diễn ra nhanh chóng và chính xác.

+ Tốc độ di chuyển dầm trượt nhanh và thời gian thay khuôn cực ngắn giúp tăng năng suất sản xuất hàng loạt.

2/ Ngành hàng không, quốc phòng

– Gia công các chi tiết phức tạp của máy bay, cần độ lặp lại tuyệt đối.

– Gia công các vật liệu đặc biệt như hợp kim nhôm, titan hoặc thép không gỉ cường độ cao.

3/ Công nghiệp ô tô

– Chấn các chi tiết khung gầm nhẹ, các bộ phận nội thất bằng kim loại, hoặc các tấm vỏ xe có hình dạng phức tạp.

– Phù hợp với nhu cầu sản xuất hàng loạt của ngành công nghiệp ô tô.

– Giảm chi phí vận hành trong các nhà máy sản xuất lớn hoạt động liên tục 24/7.

4/ Sản xuất nội thất, thiết bị Y Tế

– Chấn các chi tiết mỏng, cần góc chấn sắc nét và đồng đều.

Thiết bị Y tế: Thường yêu cầu sử dụng thép không gỉ và độ chính xác tuyệt đối để đảm bảo vệ sinh và an toàn.

5/ Gia công tấm kim loại

– Bộ chặn sau đa trục (X, R, Z1, Z2) và hệ thống kẹp dao nhanh cho phép chuyển đổi từ công việc này sang công việc khác chỉ trong vài phút.

– Ngay cả khi chấn các tấm kim loại mỏng, hệ thống Servo vẫn cực kỳ tiết kiệm năng lượng, không gây lãng phí như máy thủy lực truyền thống.

Máy chấn Hybrid là công nghệ hội tụ, mang lại hiệu suất làm việc cao và khả năng kiểm soát tuyệt vời của CNC, kết hợp với tính bền bỉ của thủy lực, đồng thời giải quyết bài toán lớn về tiết kiệm năng lượng trong sản xuất công nghiệp.
