Bù võng là gì? Tác dụng của hệ thống bù cơ khí trên máy chấn

Bù võng là một trong những hệ thống kỹ thuật quan trọng nhất trên máy chấn hiện đại, đóng vai trò quyết định đến độ chính xác và tính thẩm mỹ của sản phẩm. Hệ thống bù võng ra đời như một giải pháp đảm bảo dầm và bàn máy luôn song song tuyệt đối. Chính nhờ hệ thống bù võng mà máy chấn CNC có thể xử lý những đơn hàng máng xối hay vỏ tủ điện dài hàng mét mà không lo sai lệch góc ở giữa phôi.

Nội dung bài viết

1 Bù võng là gì?
2 Tại sao máy chấn cần hệ thống bù võng?
3 Các phương pháp bù võng cho máy chấn
4 Tác động của hệ thống bù võng đến giá máy
5 VNTECH – Đơn vị cung cấp máy chấn CNC chất lượng

Bù võng là gì?

Bù võng (Crowning) là một giải pháp kỹ thuật trên máy chấn nhằm khắc phục hiện tượng biến dạng cơ học của máy trong quá trình gia công. Hệ thống bù võng có nhiệm vụ nâng nhẹ phần chính giữa của bàn máy dưới lên một khoảng cực nhỏ (tính bằng milimet) để đối trọng lại độ võng phát sinh.

Mục tiêu là làm cho dầm trên và bàn máy dưới luôn song song tuyệt đối tại thời điểm lưỡi dao chạm vào phôi, từ đó tạo ra góc chấn đồng đều từ đầu đến cuối tấm kim loại.

Tại sao máy chấn cần hệ thống bù võng?

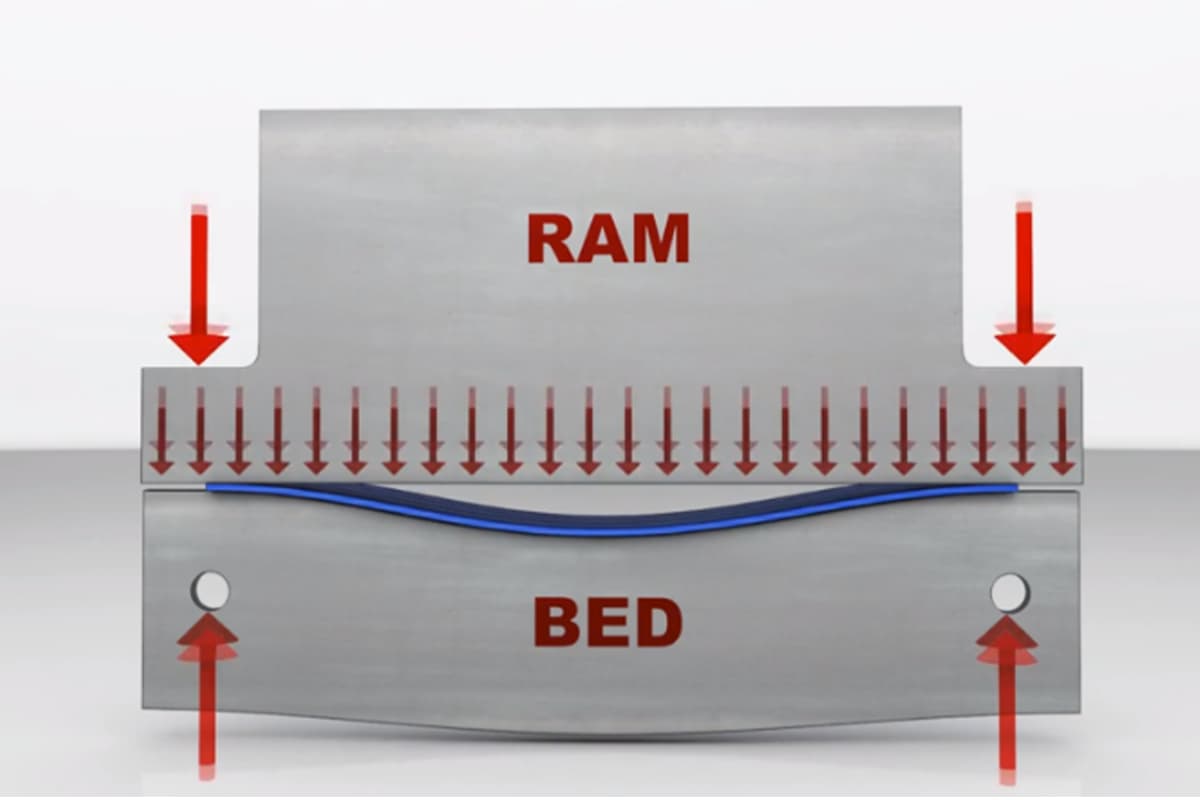

Việc máy chấn thủy lực cần hệ thống bù võng xuất phát từ một nguyên lý vật lý đơn giản: Sự biến dạng cơ học của khung máy dưới áp lực.

Khi máy chấn hoạt động, hai xi lanh thủy lực ở 2 đầu sẽ đẩy dầm trên xuống để ép lưỡi dao vào phôi sẽ xảy ra:

– Dầm trên bị uốn cong lên ở phần chính giữa (vị trí xa hai xi lanh nhất).

– Bàn máy dưới bị uốn cong xuống cũng tại vị trí chính giữa.

=> Kết quả: Khoảng cách ở giữa máy bị hở ra một khoảng nhỏ.

+ Góc chấn không đồng đều: Hai đầu tấm kim loại có thể đạt đúng 90 độ, nhưng phần giữa tấm chỉ đạt 93 hoặc 95 độ.

+ Khó lắp ghép: Với những sản phẩm dài như máng xối, vỏ tủ điện hay thang máy,… việc sai lệch vài độ ở giữa sẽ khiến các chi tiết không thể khớp nối.

=> Gây lãng phí vật liệu đắt tiền (đặc biệt là inox).

Hệ thống bù võng có tác dụng nâng nhẹ phần tâm của bàn máy dưới lên để đối trọng lại độ võng của dầm trên.

– Nó giúp tạo ra một đường cong ngược, khớp hoàn toàn với độ võng của dầm khi chịu tải.

Kết quả: Lưỡi dao và cối chấn sẽ song song tuyệt đối tại mọi điểm trên toàn bộ chiều dài phôi.

Kết luận: Máy chấn cần hệ thống bù để “khắc chế” sự biến dạng tự nhiên của thép, đảm bảo sản phẩm ra lò luôn thẳng, góc chuẩn xác từ đầu đến cuối và tăng tuổi thọ cho bộ dao cối máy chấn.

>>> VNTECH luôn có sẵn các bộ dao cối máy chấn để khách hàng có thể lựa chọn bất kỳ lúc nào.

Các phương pháp bù võng cho máy chấn

Để nâng cao chất lượng khi chấn hàng dài, các nhà sản xuất máy chấn đã phát triển nhiều phương pháp bù võng khác nhau.

Bù võng thủ công (Manual Crowning)

Đây là phương pháp cơ bản nhất, thường thấy trên các dòng máy chấn cơ hoặc máy chấn cũ.

– Cách hoạt động:

+ Người thợ sẽ dùng các lá thép mỏng (lá chêm) để lót dưới cối chấn ở những vị trí bị hở góc.

+ Hoặc một số máy có hệ thống ốc vít dọc bàn máy để người thợ dùng cờ-lê vặn, đẩy bàn máy lên từng chút một.

– Ưu điểm: Chi phí thấp nhất.

– Nhược điểm:

+ Cực kỳ tốn thời gian (có thể mất 30-60 phút mỗi lần thay đổi độ dày vật liệu).

+ Phụ thuộc hoàn toàn vào tay nghề và cảm giác của người thợ.

+ Không chính xác tuyệt đối, dễ gây phế phẩm nếu thợ tính toán sai.

>>> Xem thêm: Cách kiểm tra máy chấn cũ trước khi mua

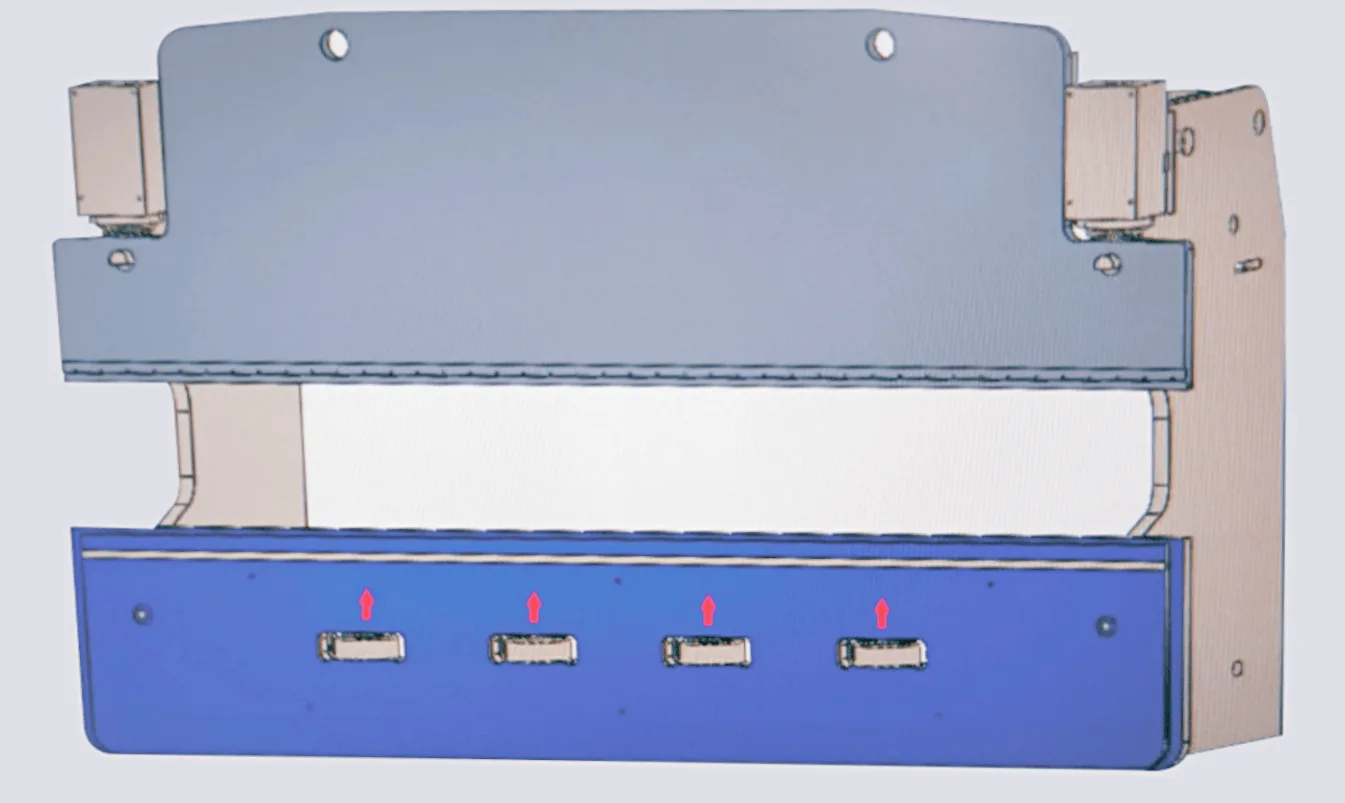

Bù võng thủy lực (Hydraulic Crowning)

Phương pháp này sử dụng sức mạnh của dầu thủy lực để điều chỉnh độ võng.

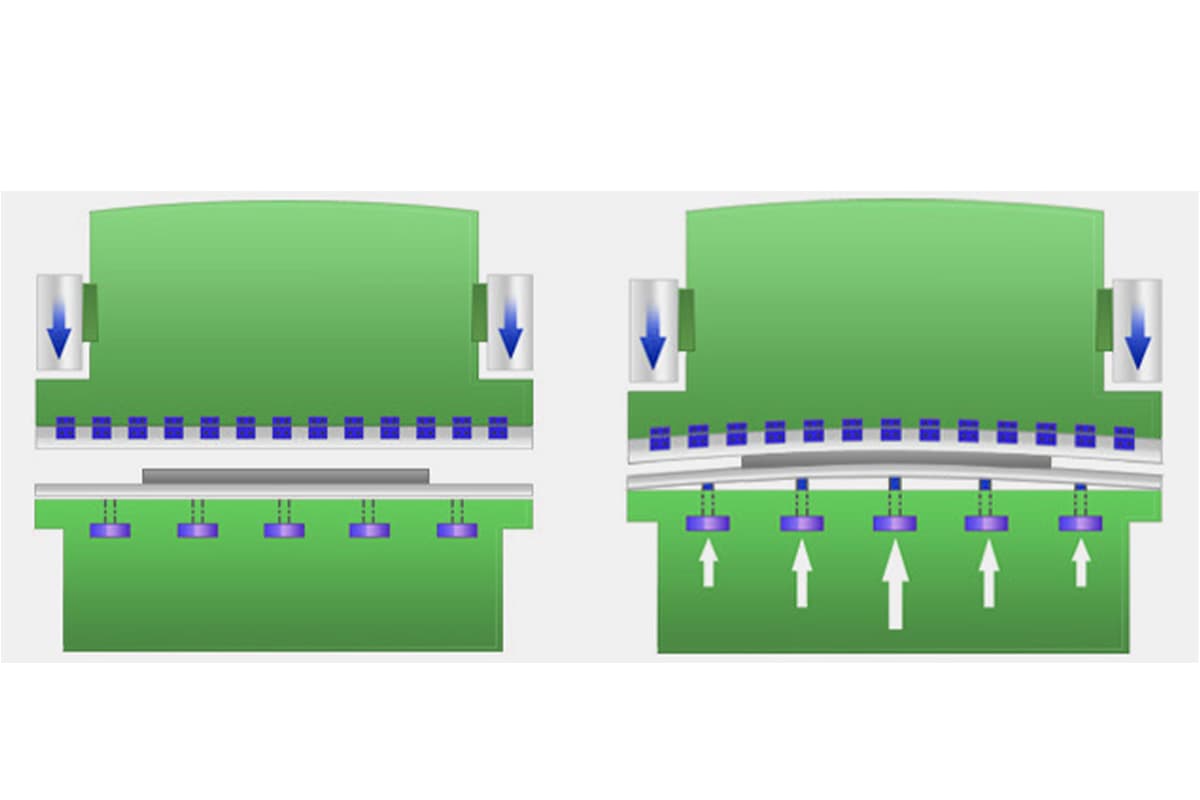

– Cấu tạo: Bên dưới bàn máy dưới được bố trí các xi lanh thủy lực nhỏ (thường từ 3 đến 5 xi lanh tùy khổ máy).

– Cách hoạt động:

+ Khi máy chấn, bộ điều khiển sẽ kích hoạt các xi lanh phụ này đẩy bàn máy lên từ dưới.

+ Áp suất dầu được tính toán để tương ứng với lực chấn của dầm trên.

– Ưu điểm:

+ Vận hành tự động thông qua bộ điều khiển.

+ Phản ứng nhanh theo chu kỳ chấn.

– Nhược điểm:

+ Độ chính xác trung bình (do áp suất dầu có thể thay đổi theo nhiệt độ hoặc độ lão hóa của gioăng phớt).

+ Chỉ bù được tại các điểm đặt xi lanh, không bù đều được trên toàn bộ dầm.

+ Dễ bị rò rỉ dầu sau một thời gian dài sử dụng.

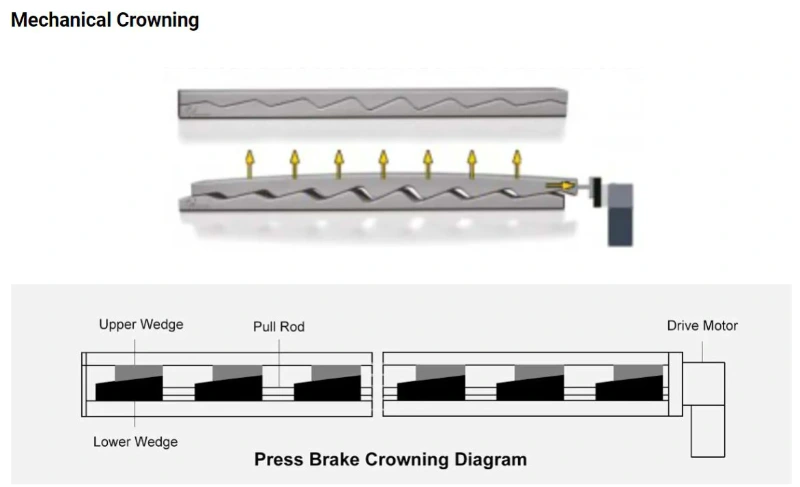

Bù võng cơ khí (Mechanical Crowning)

Đây là công nghệ tiên tiến nhất mà dòng máy chấn CNC tại VNTECH sở hữu.

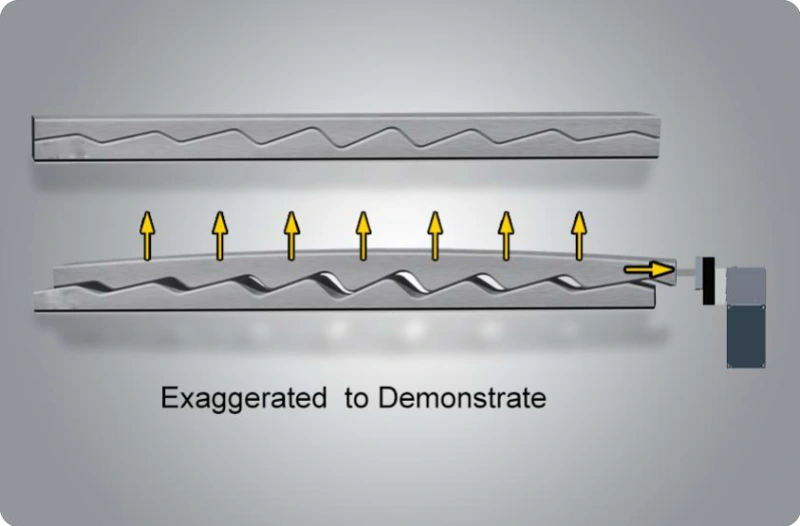

– Cấu tạo: Sử dụng một dãy các nêm thép hình sóng hoặc tam giác xếp chồng lên nhau dọc theo toàn bộ chiều dài bàn máy.

– Cách hoạt động:

+ Một động cơ Servo sẽ xoay trục điều khiển để các nêm này trượt lên nhau.

+ Do thiết kế hình sóng, phần chính giữa bàn máy sẽ được đẩy cao hơn 2 đầu theo một tỷ lệ chính xác đến từng milimet.

– Ưu điểm:

+ Độ chính xác tuyệt đối: Nêm thép cứng không bị “lún” hay biến động như dầu thủy lực.

+ Bù đa điểm: Bù đều trên toàn bộ chiều dài dầm, giúp góc chấn inox 3mm dài 3m thẳng tắp từ đầu đến cuối.

+ Độ bền cực cao: Gần như không hỏng hóc vặt, không lo rò rỉ dầu.

– Nhược điểm: Chi phí đầu tư máy ban đầu cao hơn so với các loại khác.

Lời khuyên:

– Nếu mục tiêu của bạn là gia công inox 3mm khổ 3m để làm máng xối dự án hoặc vỏ tủ điện, bạn nên chọn máy có hệ thống bù cơ khí CNC.

Tác động của hệ thống bù võng đến giá máy

Việc trang bị hệ thống bù võng không chỉ đơn thuần là thêm một linh kiện, mà nó làm thay đổi toàn bộ phân khúc và giá trị đầu tư của một chiếc máy chấn. Dưới đây là những lý do vì sao máy chấn sở hữu hệ thống bù võng cơ khí sẽ có giá cao hơn.

1/ Chi phí chế tạo: Hệ thống bù cơ khí là một tuyệt tác về gia công cơ khí chính xác, đòi hỏi vật liệu và trình độ sản xuất rất cao:

– Vật liệu cao cấp:

+ Được làm từ thép hợp kim đặc biệt.

+ Trải qua quá trình nhiệt luyện để chịu được áp lực hàng trăm tấn mà không bị biến dạng.

– Gia công tinh xảo:

+ Bề mặt của các nêm phải được mài chính xác đến từng micromet để khi trượt lên nhau.

=> Tạo ra một đường cong bù chính xác tuyệt đối.

– Kết cấu bàn máy phức tạp:

+ Để lắp đặt hệ thống bù cơ khí, bàn máy dưới phải được thiết kế rỗng hoặc có rãnh đặc thù với độ cứng vững cao.

=> Làm tăng giờ công gia công và chi phí vật tư thép của nhà sản xuất.

2/ Sự khác biệt về hệ điều khiển:

– Bù thủy lực chỉ cần các van dầu đơn giản.

– Bù cơ khí CNC lại đòi hỏi một hệ thống điện tử đồng bộ:

+ Trục điều khiển bổ sung: Máy cần thêm một bộ động cơ Servo, Drive và dây dẫn tín hiệu chất lượng cao.

+ Phần mềm tính toán: Bộ điều khiển CNC (như Delem, Cybelec) phải sở hữu thuật toán thông minh để tự động tính toán độ võng.

=> Những bộ điều khiển hỗ trợ tính năng bù đa điểm này luôn có giá đắt hơn nhiều.

>>> Xem thêm: Các bộ điều khiển CNC cho máy chấn tôn

3/ Độ ổn định:

– Hệ thống thủy lực dễ bị ảnh hưởng bởi nhiệt độ dầu (dầu nóng lên làm thay đổi áp suất bù) và rủi ro rò rỉ gioăng phớt sau vài năm.

– Bù cơ khí bằng nêm thép không bị “lún” hay biến động theo nhiệt độ, đảm bảo các góc giống hệt nhau.

4/ Độ bền bỉ:

– Hệ thống bù cơ khí cực kỳ bền bỉ, gần như không cần thay thế linh kiện định kỳ như hệ thống dầu.

=> Giúp tiết kiệm chi phí vận hành về lâu dài.

5/ Khả năng nhận được các đơn hàng lớn

– Inox trang trí, máng xối hay những đơn hàng yêu cầu độ thẳng tuyệt đối trên chiều dài 3m – 4m.

6/ Giá trị thanh lý:

– Máy chấn CNC có bù cơ khí luôn giữ giá tốt hơn và dễ thanh lý hơn vì đây là tiêu chuẩn bắt buộc của các xưởng cơ khí chuyên nghiệp hiện nay.

+ Máy bù cơ khí CNC thường có giá cao hơn bù thủy lực từ 80 – 150 triệu đồng.

Kết luận: Nếu bạn chuyên gia công các mặt hàng dài như: máng xối, vỏ tủ điện hay kết cấu inox dày,… hệ thống bù cơ khí là một trang bị bắt buộc để đảm bảo khả năng cạnh tranh trên thị trường.

VNTECH – Đơn vị cung cấp máy chấn CNC chất lượng

Trong lĩnh vực gia công kim loại tấm tại Việt Nam, VNTECH được biết đến là đơn vị tiên phong chuyên cung cấp các dòng máy chấn CNC phân khúc trung và cao cấp, với điểm nhấn công nghệ là hệ thống bù võng cơ khí đồng bộ.

Khác với các dòng máy chấn giá rẻ, máy chấn CNC của VNTECH sở hữu:

– Độ chính xác tuyệt đối:

+ Đảm bảo góc chấn ở giữa và 2 đầu luôn đồng nhất trên tấm inox dài 3m hay 4m.

– Điều khiển CNC tự động:

+ Máy sẽ tự tính toán lực ép và độ dày vật liệu để điều chỉnh nêm cơ khí chỉ trong vài giây.

VNTECH không chỉ bán máy mà còn cung cấp giải pháp vận hành bền bỉ:

– Tư vấn cấu hình chuẩn dựa trên sản phẩm thực tế của bạn như: máng xối, vỏ tủ điện,…

– Kỹ sư VNTECH sẽ trực tiếp chuyển giao công nghệ, hướng dẫn thợ cách tối ưu hóa trục bù cơ khí trên phần mềm CNC để đạt độ chính xác cao nhất.

– Linh kiện sẵn có để thay thế cho hệ thống nêm, động cơ servo trục V, đảm bảo xưởng của bạn không bao giờ phải dừng máy lâu.

Nếu bạn đang tìm kiếm một chiếc máy chấn để “kiếm tiền”, đặc biệt là các mặt hàng dài và dày thì dòng máy chấn CNC sở hữu hệ thống bù võng cơ khí của VNTECH chính là giải pháp tối ưu để nâng tầm chất lượng sản phẩm.
