Máy uốn ống 3 trục là giải pháp công nghệ điều khiển số tự động tiêu chuẩn được ứng dụng để giải quyết bài toán tạo hình ống kim loại nhanh chóng và chính xác. Khác với các dòng máy uốn thủ công, SB-90AUTO vận hành dựa trên sự phối hợp đồng bộ của 3 trục chuyển động giúp loại bỏ hoàn toàn các hiện tượng móp méo, nhăn vách hay rạn nứt bề mặt tại các góc uốn ngặt.
Đối với các xưởng cơ khí tầm trung đang tìm kiếm giải pháp uốn ống hiệu quả nhưng vẫn tối ưu được chi phí đầu tư ban đầu thì dòng máy uốn ống 3 trục SB-90AUTO chính là thiết bị tối ưu nhất hiện nay.
Nội dung bài viết

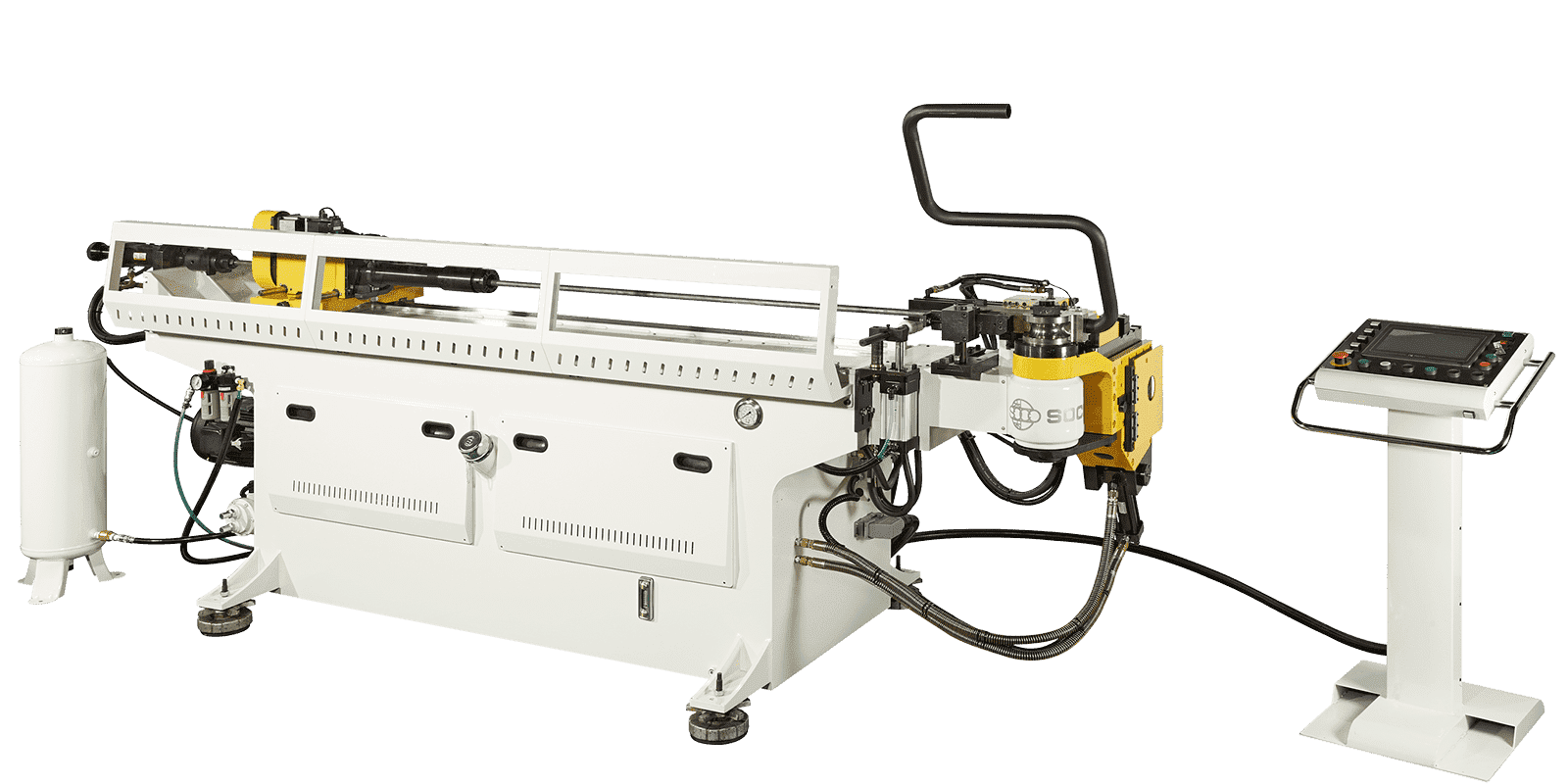

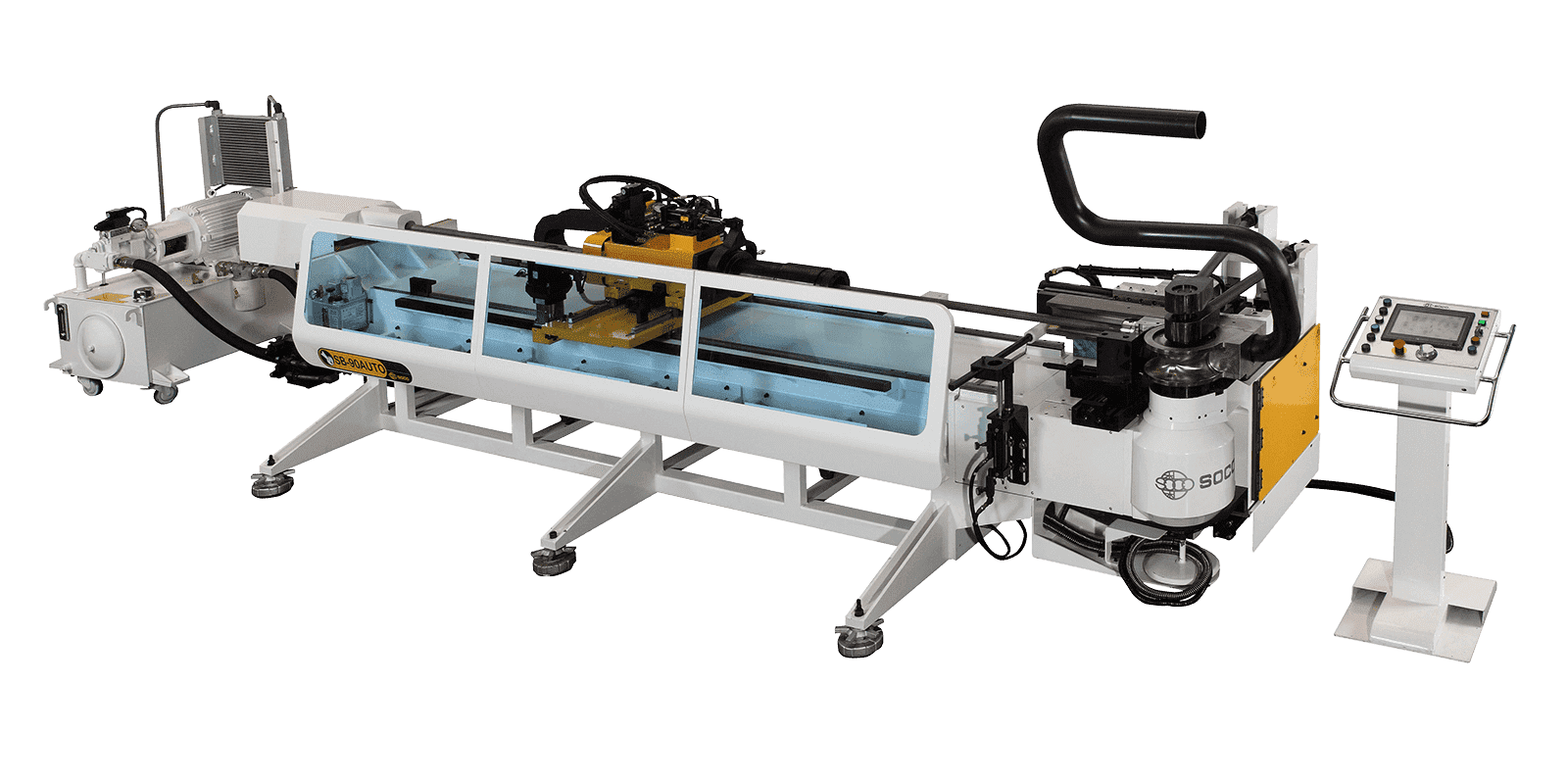

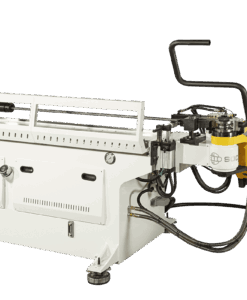

Giới thiệu về máy uốn ống 3 trục SB-90AUTO
Máy uốn ống 3 trục SB-90AUTO là một dòng máy uốn ống CNC bán tự động chuyên dụng để xử lý các loại ống kim loại có đường kính lớn lên đến 90mm). Với quy trình uốn tự động, SB-90AUTO giúp giải đảm bảo các góc uốn có độ đồng đều hoàn hảo, lý tưởng cho các xưởng gia công kết cấu hạng nặng, ống xả ô tô tải, đường ống thủy lực áp suất cao, hoặc khung sườn thiết bị máy móc cỡ lớn.

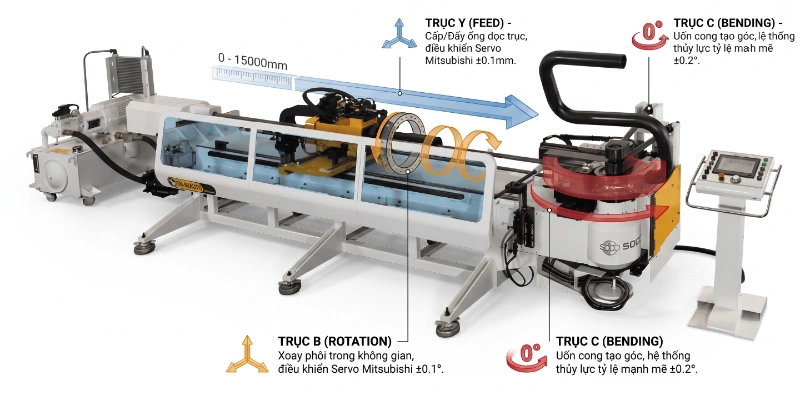

Máy uốn ống 3 trục SB-90AUTO vận hành dựa trên sự phối hợp của 3 trục chuyển động cốt lõi sau:
- Trục C (Bending Axis – Trục Uốn Góc)
- Chức năng: Chịu trách nhiệm xoay cánh tay uốn để bẻ cong ống theo góc độ đã lập trình sẵn.
- Cơ chế vận hành:
- Tự động hoàn toàn
- Trục C được dẫn động bằng hệ thống xi lanh thủy lực áp lực cao kết hợp xích tải hạng nặng.
- Máy dễ dàng bẻ cong các loại ống sắt, thép, inox có đường kính phi 90mm với vách ống dày mà không bị hụt hơi.
- Góc uốn được kiểm tra và ngắt hành trình chính xác bằng cảm ứng điện tử hoặc bộ mã hóa vòng quay.
- Trục Y (Feeding Axis – Trục Cấp Phôi/Đẩy Ống)
- Chức năng: Chịu trách nhiệm dịch chuyển thanh ống tịnh tiến về phía trước.
- Cơ chế vận hành:
- Máy được trang bị hệ thống cữ chặn hành trình cơ khí nhiều vị trí.
- Công nhân chỉ cần đẩy ống chạm vào cữ chặn đã cài đặt trước là đảm bảo khoảng cách chính xác tuyệt đối.
- Trục B (Rotation Axis – Trục Xoay Không Gian)
- Chức năng:
- Chịu trách nhiệm xoay thanh ống quanh tâm dọc của chính nó.

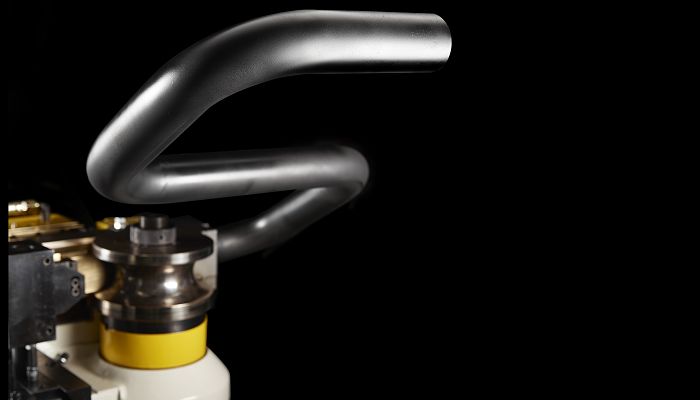

- Trục này quyết định mặt phẳng uốn, giúp ống có thể cua lên, cua xuống, hoặc uốn chéo (tạo biên dạng 3D xoắn).
- Cơ chế vận hành:
- Được kết hợp với một mâm cặp xoay có chia độ và các chốt định vị góc.
- Được điều khiển bằng động cơ servo độc lập với độ phân giải góc chính xác.
Sự phối hợp nhuần nhuyễn của 3 trục giúp máy tạo ra những sản phẩm ống uốn phức tạp chỉ trong một chu kỳ vận hành duy nhất mà không cần đến sự can thiệp của người thợ cơ khí giữa các công đoạn uốn.
Tính năng của máy uốn ống 3 trục thủy lực
Máy uốn ống 3 trục SB-90AUTO sở hữu các tính năng hiện đại như:
- Hỗ trợ khuôn ép thủy lực cho mọi cụm uốn.
- Được trang bị cần gạt, kẹp và các vị trí khuôn ép.

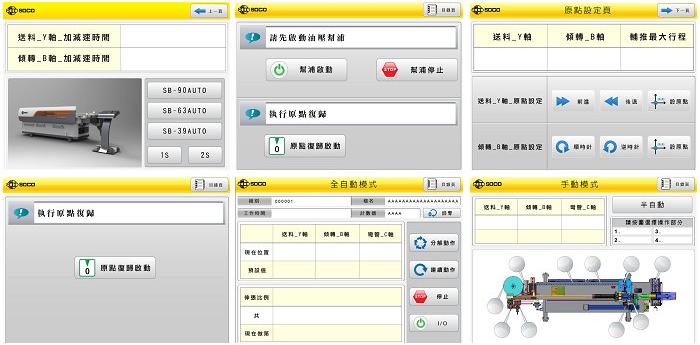

- Màn hình cảm ứng trực quan.
- Dữ liệu được nhập bằng tọa độ XYZ hoặc YBC.
- Lưu trữ và chỉnh sửa dữ liệu cho nhiều tập tin.
- Trục cấp liệu và trục xoay được điều khiển bằng servo điện với độ chính xác cao.
- Cơ chế bù đàn hồi tự động.
- Tự động uốn ống áp lực cao:
- Máy sử dụng hệ thống xi lanh và bơm thủy lực công suất lớn để bẻ cong ống.
- Máy sở hữu momen xoắn cực đại, dễ dàng xử lý các loại ống có đường kính lớn.
- Kiểm soát góc uốn bằng bộ mã hóa điện tử:
- Góc uốn được giám sát liên tục bằng cảm biến hoặc bộ mã hóa vòng quay kỹ thuật số.
- Khi ống được uốn đến đúng góc đã cài sẵn, hệ thống sẽ tự động ngắt van thủy lực.
- Triệt tiêu hoàn toàn sai số, giúp sản phẩm đồng đều 100%.
- Tính năng xỏ lõi và rút lõi thủy lực tự động.
- Tính năng trợ lực kẹp và đẩy khuôn dẫn hướng.
- Làm mát dầu thủy lực tuần hoàn:
- Đảm bảo máy có thể chạy liên tục 2-3 ca mà không bị sụt giảm lực.
- Tính năng bảo vệ an toàn đa tầng:
- Tích hợp các nút dừng khẩn cấp tại cả bảng điều khiển lẫn bàn đạp chân.
- Rơ-le chống quá tải động cơ.
>>> Các dòng máy uốn ống hiện đại:

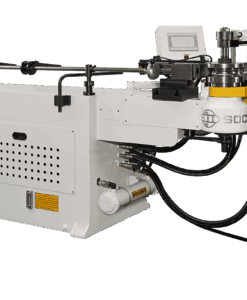

- Máy uốn ống 1 trục SB-80NC
- Máy uốn ống điện thủy lực
Máy uốn ống 3 trục SB-90AUTO làm được gì?
Với những tính năng tự động hiện đại, máy uốn ống 3 trục SB-90AUTO có thể xử lý:
- Uốn pô (ống xả) xe tải, xe khách với đường kính ống lên tới 90mm.
- Uốn các ống thép vách dày chuyên dụng dẫn dầu cho máy xúc, máy ủi, hệ thống cẩu trục hạng nặng.
- Uốn các đoạn ống sắt, ống đồng vách dày thành dạng lượn sóng dùng trong hệ thống tản nhiệt công nghiệp.
- Uốn khung sườn, cabin xe, ghi-đông, tay vịn, cản trước/sau cho ô tô, xe tải và xe chuyên dụng.
- Uốn lan can cầu thang hành lang, rào chắn bảo vệ bằng ống inox hoặc thép dày.
- Uốn cong các thanh kết cấu dạng ống phi lớn để làm mái vòm nông nghiệp công nghệ cao hoặc mái che nhà xưởng.
- Tạo hình các chi tiết ống bảo vệ đường dây điện, đường ống dẫn khí hoặc khung đỡ chịu lực.
- Uốn các cụm khung chính cho máy tập gym ngoài trời, giường bệnh viện đa năng, hoặc giàn khung sân khấu sự kiện.
>>> Xem thêm: Máy uốn ống inox tự động 3D CNC
Thông số máy uốn ống 3 trục SB-90AUTO
Dưới đây là bảng thông số kỹ thuật máy uốn ống 3 trục SB-90AUTO chi tiết:
| Tiêu chí thông số | Đơn vị tính | Thông số |
| NĂNG LỰC GIA CÔNG | ||
| Uốn thép mềm | mm | 88.9 x 2.3t |
| Uốn thép không gỉ | mm | 88.9 x 1.5t
hoặc 76.2 x 2.2t |
| Bán kính uốn lớn nhất | mm | 250 |
| Góc uốn lớn nhất | Độ | 190° |
| CHIỀU DÀI PHÔI & TRỤC GÁ | ||
| Chiều dài cấp phôi tối đa | mm | 2350 |
| Chiều dài lõi trục uốn tối đa | mm | 3800 |
| Cấu hình tầng khuôn | Tầng | 1 tầng khuôn tiêu chuẩn |
| ĐỘ CHÍNH XÁC HÀNH TRÌNH | ||
| Sai số trục cấp phôi (Trục Y) | mm | 0.2 – 0.25mm |
| Sai số trục xoay (Trục B) | Độ | 0.15° – 0.2° |
| Sai số trục uốn (Trục C) | Độ | 0.2° |
| ĐẶC TÍNH VẬN HÀNH & HỆ THỐNG | ||
| Kiểu truyền động | – | Trục Y & Trục B: Động cơ Servo
Trục C: Áp lực Thủy lực (NC) |
| Bộ điều khiển | – | Màn hình cảm ứng công nghiệp |
| Phương thức nhập liệu | – | Tọa độ hình học XYZ hoặc dữ liệu uốn YBC |
| KÍCH THƯỚC & TRỌNG LƯỢNG | ||
| Kích thước máy (D x R x C) | mm | 6100 x 1750 x 1500 |
| Trọng lượng tổng | kg | Khoảng 3500 – 3970 |
Ngoài ra, VNTECH còn cung cấp những dòng máy uốn ống 3 trục khác:
| Model | 39AUTO | 63AUTO | 90X2B-1S | 110X2B-1S | 127X2B-1S | 150X2B-1S | 168X2B-1S |
| Thép mềm (OD x dày) (mm) | 38.1 x 2.0 | 63.5 x 2.3 | 88.9 x 2.3 | 114.3 x 4.0 | 127.0 x 5.0 | 152.4 x 6.0 | 168.3 x 7.0 |
| Inox (OD x dày) (mm) | 38.1 x 1.4 | 63.5 x 1.6 | 88.9 x 1.5 | 114.3 x 2.5 | 127.0 x 3.0 | 152.4 x 4.0 | 168.3 x 4.5 |
| Bán kính uốn (mm) | 200 | 250 | 250 | 350 | 400 | 500 | 600 |
| Hành trình cấp phôi (mm) | 1800 | 2030 | 2350 | 2600 | 3100 | 3500 | 4000 |
| Chiều dài trục gá xỏ lõi (mm) | 2650 | 3200 | 3800 | 4200 | 4500 | 5000 | 5500 |
| Công suất motor (kW) | 5.5 | 11.0 | 15.0 | 22.0 | 30.0 | 37.0 | 45.0 |
| Trọng lượng máy (kg) | ~1500 | ~2300 | ~3970 | ~5500 | ~7200 | ~9500 | ~12500 |
| Số tầng | 1 tầng | 1 tầng | 1 tầng | 1 tầng | 1 tầng | 1 tầng | 1 tầng |
| Góc uốn | 190° | 190° | 190° | 190° | 190° | 190° | 190° |
Liên hệ ngay tới VNTECH qua Hotline: 0984 537 333 để được nhận thông số chi tiết cho từng model máy.
Giá máy uốn ống 3 trục thủy lực mới nhất
Dưới đây là bảng giá tham khảo cho các model máy uốn ống CNC 3 trục tại thị trường Việt Nam.
| Model (Mã máy) | Đường kính uốn tối đa | Giá tham khảo (VND) |
| SB-39AUTO | 38.1 mm | 350.000.000 – 450.000.000 |
| SB-63AUTO | 63.5 mm | 550.000.000 – 700.000.000 |
| SB-90AUTO / 90X2B-1S | 88.9 mm | 850.000.000 – 1.100.000.000 |
| SB-110X2B-1S | 114.3 mm | 1.350.000.000 – 1.650.000.000 |
| SB-127X2B-1S | 127.0 mm | 1.800.000.000 – 2.200.000.000 |
| SB-150X2B-1S | 152.4 mm | 2.500.000.000 – 3.000.000.000 |
| SB-168X2B-1S | 168.3 mm | 3.400.000.000 – 4.000.000.000 |
Lưu ý: Mức giá thực tế phụ thuộc rất lớn vào chiều dài bệ máy, công suất bơm thủy lực và số lượng bộ khuôn đi kèm theo bản vẽ sản phẩm.
Ứng dụng của máy uốn ống 3 trục
Dưới đây là các ứng dụng thực tế của máy uốn ống 3 trục trong từng ngành công nghiệp:
- Ngành công nghiệp phụ tùng, lắp ráp Ô tô – Xe máy
- Uốn các đoạn cổ pô, thân pô và ống dẫn khí thải cho cả xe máy lẫn ô tô.
- Tạo hình kết cấu khung xe máy, ghi-đông, càng xe, sườn xe ô tô.
- Gia công các hệ thống đường ống dẫn dầu phanh, ống dẫn nhiên liệu, hoặc ống dẫn nước làm mát.
- Uốn các khung bảo vệ cabin xe máy xúc, xe ủi, thanh bám tay vịn an toàn cho xe khách và xe bus.
- Ngành sản xuất Thiết bị điện lạnh, nhiệt năng
- Uốn các loại ống thép vách dày chịu áp lực lớn thành dạng uốn lượn sóng liên tiếp hoặc dạng lò xo xoắn lòng.
- Uốn các cuộn ống đồng, ống inox đường kính nhỏ cho hệ thống chiller, điều hòa trung tâm tòa nhà.
- Định hình các đường ống dẫn môi chất lạnh uốn quanh các cụm block nén của tủ lạnh công nghiệp, kho cấp đông.
- Ngành sản xuất Thiết bị Thể thao, Thiết bị Y tế, Nội thất
- Uốn các cụm khung chính chịu lực cho máy chạy bộ, giàn tạ, xà đơn bằng ống thép phi lớn.
- Tạo hình hệ thống khung giường bệnh nhân đa năng, xe đẩy y tế, khung xe lăn, tay vịn hỗ trợ người khuyết tật.
- Uốn các chi tiết chân ghế chân quỳ, khung bàn làm việc, kệ treo quần áo thời trang, tay nắm cửa inox cao cấp.
- Ngành Cơ khí Kết cấu, Xây dựng, Kiến trúc
- Tạo hình các thanh kèo vòm cho nhà thi đấu, mái che nhà ga, giàn khung sân khấu sự kiện ngoài trời.
- Uốn các bộ tay vịn cầu thang hành lang, lan can ban công chung cư, rào chắn phân làn giao thông.
- Uốn các loại cùm treo, giá đỡ đường ống PCCC, ống thông gió trong các tòa nhà cao tầng.
- Ngành Đóng tàu, Dầu khí, Hóa chất
- Định hình các đường ống thép đúc vách dày cho hệ thống cẩu trục tàu biển, xi lanh lực lớn của máy công trình.
- Uốn các hệ thống ống dẫn nước biển làm mát động cơ, ống thoát nước, ống dẫn nhiên liệu hàng hải bằng vật liệu inox.
Máy uốn ống 3 trục SB-90AUTO đáp ứng cực tốt 90% khối lượng công việc miễn là các góc uốn trên một sản phẩm có cùng một bán kính R. Đối với các bản vẽ ô tô hạng sang hoặc linh kiện y tế có từ 2-3 bán kính uốn khác nhau trên cùng một thanh phôi, bạn có thể nâng cấp lên dòng máy 5 trục để máy tự động chuyển đổi tầng khuôn mà không phải dừng máy.
Liên hệ ngay tới VNTECH để được tư vấn giải pháp uốn ống kim loại phù hợp nhất với sản phẩm của bạn.
