Bộ điều khiển Easycat (ET15) cho máy chấn CNC

Trong kỷ nguyên tự động hóa, “linh hồn” của một chiếc máy chấn không còn nằm ở lực ép mà nằm ở hệ thống điều khiển thông minh. EasyCat (ET15) — hay còn gọi là hệ thống E-Touch 15 — nổi lên như một tiêu chuẩn mới, thay đổi hoàn toàn cách thức vận hành máy chấn truyền thống.

Bài viết này, VNTECH sẽ phân tích chi tiết tại sao EasyCat ET15 lại là sự lựa chọn tối ưu cho máy chấn CNC.

Nội dung bài viết

1 EasyCat ET15 là gì?
2 EasyCat ET15 mang lại lợi ích gì?
3 Giao diện vận hành của EasyCat ET15
4 Các tính năng đột phá của EasyCat ET15
5 So sánh EasyCat ET15 với các bộ điều khiển khác
6 Tại sao nên mua máy chấn sử dụng EasyCat?

EasyCat ET15 là gì?

EasyCat ET15 (hay E-Touch 15) là một trong những bộ điều khiển CNC có màn hình cảm ứng cao cấp, được thiết kế chuyên biệt để tối ưu hóa khả năng vận hành cho các dòng máy chấn thủy lực đồng bộ và máy chấn điện Servo hiện đại.

Hệ thống này là bộ điều khiển thông minh, giúp nâng cao độ chính xác, tăng tốc độ sản xuất và tiết kiệm năng lượng tối đa cho doanh nghiệp.

Thông số kỹ thuật ấn tượng:

Tiêu chí	Thông số chi tiết
Model	EasyCat ET15 (E-Touch 15)
Loại màn hình	Cảm ứng công nghiệp 15.6-inch
Hệ điều hành	Nền tảng Linux ổn định, khởi động thần tốc
Số trục điều khiển	Tiêu chuẩn 4+1 trục (Y1, Y2, X, R + V)
Lưu trữ	Hàng triệu sản phẩm và hàng trăm nghìn bộ khuôn
Khả năng kết nối	Hỗ trợ nhập file DXF, kết nối Robot và sao lưu qua USB

EasyCat ET15 là sự lựa chọn hàng đầu để tích hợp vào các dòng máy chấn CNC cao cấp. Hệ thống tương thích hoàn hảo với các cơ cấu cữ sau phạm vi lớn (X-axis, R-axis), đáp ứng nhu cầu gia công đa dạng từ vỏ tủ điện, thang máng cáp đến các chi tiết máy đòi hỏi độ thẩm mỹ và kỹ thuật khắt khe nhất.

EasyCat ET15 mang lại lợi ích gì?

Bộ điều khiển EasyCat ET15 mang lại rất nhiều lợi ích thiết thực cho xưởng cơ khí của bạn:

Rút ngắn thời gian thiết lập nhờ khả năng lập trình đồ họa 2D trực quan.
- Người thợ có thể vẽ biên dạng sản phẩm trực tiếp trên màn hình.
Giảm sai hỏng phôi nhờ hệ thống tự động tính toán trình tự chấn.
- Hệ thống tự tối ưu và mô phỏng quá trình chấn.
- Giúp thợ nhận diện va chạm trước khi thực hiện thực tế.
Đảm bảo độ chính xác tuyệt đối:
- Thuật toán tự động tính toán lực chấn và bù võng.
- Đảm bảo góc chấn đồng đều trên toàn bộ chiều dài phôi gia công.
Không kén thợ vận hành:
- Giao diện cảm ứng hiện đại với các biểu tượng dễ hiểu.
- Sử dụng thành thạo chỉ sau thời gian ngắn đào tạo.
Tăng hiệu suất sản xuất hàng loạt:
- Khả năng lưu trữ khổng lồ lên tới hàng triệu chương trình chấn.
- Lưu được hàng nghìn bộ khuôn giúp việc đổi mã hàng diễn ra trong tích tắc.
Sẵn sàng cho nâng cấp tự động hóa:
- Tích hợp sẵn chức năng tương tác với cánh tay robot.
- Dễ dàng chuyển đổi sang dây chuyền sản xuất tự động 24/7 trong tương lai.
Dễ dàng bảo trì và xử lý sự cố:
- Trang bị lịch sử báo lỗi chi tiết và biểu đồ phân tích dữ liệu thời gian thực.
- Kỹ thuật viên sẽ chẩn đoán nhanh các vấn đề của máy.
Tiết kiệm thời gian nhập liệu:
- Hỗ trợ nhập trực tiếp bản vẽ kỹ thuật từ tệp DXF.
- Loại bỏ hoàn toàn các sai sót do nhập liệu thủ công bằng tay.

Giao diện vận hành của EasyCat ET15

Điểm mạnh lớn nhất của EasyCat ET15 nằm ở giao diện vận hành được thiết kế theo phong cách hiện đại, tối giản hóa các phím bấm vật lý để tập trung vào trải nghiệm cảm ứng.

Bố cục tổng thể: Giao diện được chia thành các khu vực chức năng trực quan, chuyển đổi nhanh giữa việc thiết lập thông số và theo dõi trạng thái máy:

Màn hình cảm ứng trung tâm:
- Hiển thị toàn bộ dữ liệu lập trình, hình ảnh đồ họa và trạng thái các trục.
Thanh điều hướng nhanh:
- Thường nằm ở cạnh dưới hoặc cạnh bên.
- Bao gồm các biểu tượng dẫn đến các trang: Lập trình (Programming), Vẽ (Drawing), Sản phẩm (Products) và Cài đặt (Settings).

Các trang giao diện cơ bản

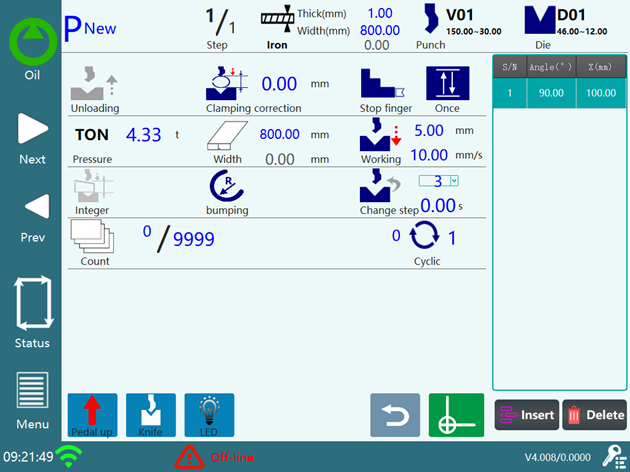

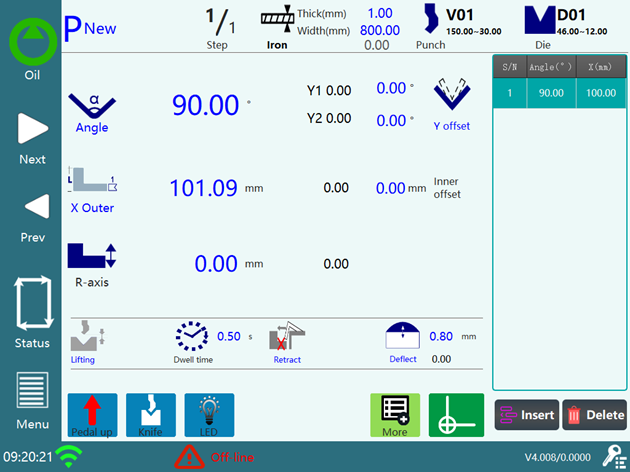

Trang Lập trình: Đây là màn hình làm việc chính nơi người vận hành nhập các thông số kỹ thuật cho từng bước chấn:
- Thông số góc: Nhập góc chấn mong muốn, hệ thống tự động tính toán chiều sâu dầm (Y1, Y2).
- Thông số cữ sau: Hiển thị vị trí đích và vị trí thực tế của trục X, R.
- Lực chấn & Bù võng: Hiển thị áp suất tính toán và giá trị bù võng tự động.
- Quản lý bước: Cho phép thêm, xóa hoặc sao chép các bước chấn trong một quy trình.

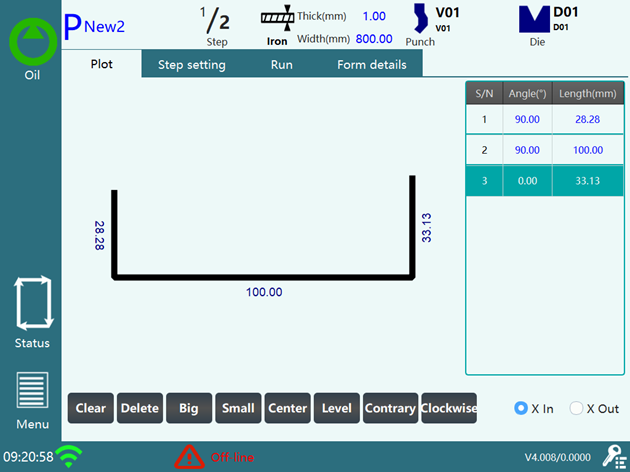

Trang Vẽ đồ họa: Một trong những điểm mạnh nhất của ET15 là khả năng lập trình bằng hình ảnh:
- Vẽ biên dạng sản phẩm trực tiếp trên màn hình.
- Mô phỏng 2D trình tự chấn, giúp kiểm tra xem phôi có bị va chạm với dao cối hay thân máy không.
- Tự động trải phôi: Máy tự tính toán chiều dài phôi thô cần thiết trước khi chấn.

Trang Cài đặt khuôn: Giao diện quản lý thư viện dụng cụ rất chi tiết:
- Hình ảnh minh họa: Hiển thị hình dáng thực tế của dao chày và cối chấn.
- Thông số kỹ thuật: Nhập chiều cao, góc, bán kính R của dao và độ rộng rãnh V của cối.

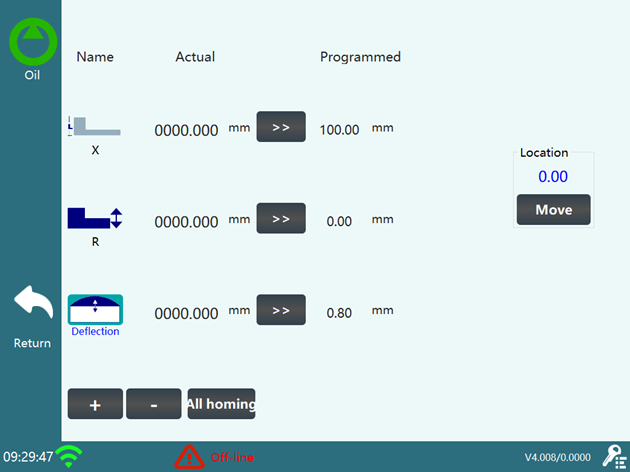

Chế độ di chuyển thủ công: Giao diện này cho phép người vận hành điều khiển máy bằng tay để kiểm tra hoặc thiết lập ban đầu:

Phím điều hướng ảo: Các nút nhấn trên màn hình để di chuyển các trục X, R, Y lên xuống, tiến lùi.
Hiệu chuẩn: Các ô nhập liệu để điều chỉnh sai số thực tế giữa thước đo và vị trí máy.

Trang Trạng thái máy: Cung cấp cái nhìn tổng quan về tình trạng của hệ thống:

Trạng thái I/O: Kiểm tra tín hiệu đầu vào/đầu ra của các cảm biến, nút nhấn và van thủy lực.
Thông báo lỗi: Hiển thị chi tiết các mã lỗi bằng văn bản giúp kỹ thuật viên xử lý sự cố nhanh chóng mà không cần tra cứu sổ tay phức tạp.

Đánh giá chung: Giao diện của EasyCat ET15 cực kỳ thân thiện với người dùng tại Việt Nam nhờ biểu tượng dễ hiểu, giảm thiểu tối đa các dòng lệnh văn bản phức tạp, giúp thợ vận hành máy chấn CNC được nhanh chóng và hiệu quả.

Các tính năng đột phá của EasyCat ET15

Bộ điều khiển EasyCat ET15 sở hữu nhiều tính năng đột phá giúp thay đổi hoàn toàn cách thức vận hành máy chấn truyền thống, tập trung vào sự trực quan và tự động hóa cao.

Lập trình đồ họa 2D trực quan cho phép thợ tương tác trực tiếp với sản phẩm:

Vẽ biên dạng bằng tay trực tiếp lên màn hình cảm ứng.
Tự động tính toán trình tự chấn sao cho tối ưu nhất.

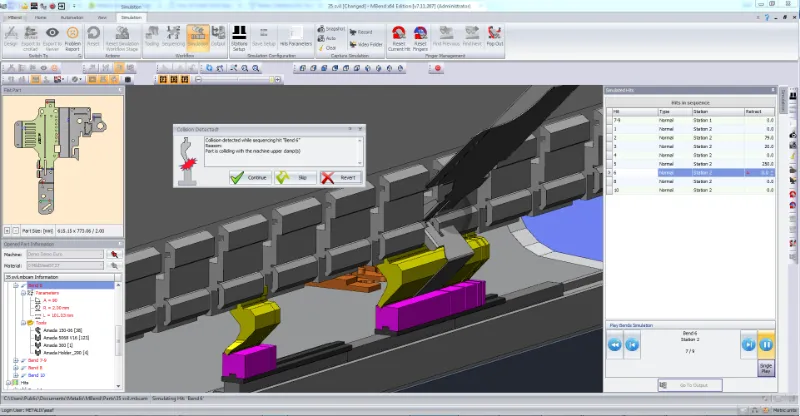

Mô phỏng quy trình chấn để phát hiện va chạm giữa phôi và khuôn trước khi thực hiện thực tế.

Thuật toán CNC thông minh

Tính toán áp suất tự động:
- Hệ thống tự động phân tích độ dày, chiều dài và loại vật liệu.
- Đưa ra lực chấn chính xác, bảo vệ hệ thống thủy lực và khuôn mẫu.
Bù võng thông minh:
- Tự động tính toán và điều khiển trục bù võng để đảm bảo sản phẩm thẳng tuyệt đối.
- Góc chấn đồng đều trên toàn bộ chiều dài phôi.
Lập trình theo Góc :
- Thay vì phải tính tọa độ chiều sâu dầm (Y1, Y2), thợ chỉ cần nhập số độ góc mong muốn.
- Máy sẽ tự chuyển đổi thông số kỹ thuật.

Hệ thống lưu trữ khổng lồ

Thư viện sản phẩm hỗ trợ lưu trữ hàng nghìn chương trình chấn khác nhau.
Thiết lập và lưu trữ thông số cho hàng chục bộ dao chày và cối chấn.
Nhập trực tiếp bản vẽ CAD (.dxf) vào máy, loại bỏ hoàn toàn các sai sót do nhập liệu thủ công.

Khả năng kết nối với robot

Hỗ trợ cánh tay Robot công nghiệp trong dây chuyền chấn tự động.
Giám sát thời gian thực để kỹ thuật viên dễ dàng theo dõi hiệu suất vận hành.
Dễ dàng sao lưu dữ liệu hệ thống, khuôn mẫu và chương trình sản phẩm.

Phân tích dữ liệu thời gian thực

Hệ thống tự động tạo ra các đồ thị về vị trí, điện áp và tốc độ của trục Y1, Y2 sau mỗi chu kỳ chấn.
Dựa vào biểu đồ, người dùng có thể phát hiện ngay sự mất cân bằng giữa 2 xi lanh thủy lực.
Hoặc phát hiện các bất thường về tốc độ dòng điện truyền đến van tỷ lệ.

Khả năng mở rộng đa trục

Điều khiển tối đa 5 trục độc lập: Hỗ trợ đầy đủ Y1, Y2, X, R và trục bù võng V.
Có tùy chọn để kích hoạt thêm các trục như:
- Z1, Z2 di chuyển ngang ngón cữ.
- X2, R2 cho các cấu hình máy chấn phức tạp.

VNTECH cung cấp các dòng máy chấn CNC tích hợp hệ thống EasyCat ET15 chính hãng, giúp xưởng cơ khí của bạn tối ưu hóa quy trình từ khâu lập trình đến sản xuất thực tế.

So sánh EasyCat ET15 với các bộ điều khiển khác

Việc so sánh EasyCat ET15 (E-TOUCH 15) với các bộ điều khiển phổ biến khác giúp bạn xác định rõ phân khúc và giá trị đầu tư cho xưởng của mình.

Tiêu chí	EasyCat ET15	HUST HK58/HK66	DELEM
Giao diện	Màn hình cảm ứng 15.6 inch	Phím bấm vật lý kết hợp LCD	Cảm ứng đa điểm cao cấp
Lập trình	Đồ họa 2D trực quan (Vẽ tay)	Chủ yếu nhập bảng số liệu	Đồ họa 2D/3D chuyên sâu
Hệ điều hành	Linux (Khởi động thần tốc, ổn định)	Hệ điều hành đóng	Windows Embedded
Lưu trữ	Hàng triệu chương trình & khuôn	Trung bình (< 500 chương trình)	Theo dung lượng ổ cứng
Trình tự chấn	Tự động tính toán tối ưu	Thợ phải tự tính toán	Tự động & mô phỏng va chạm
Kết nối Robot	Tích hợp sẵn cổng Robot arm	Hạn chế	Rất tốt (Chi phí bản quyền cao)
Khởi động	Chỉ mất vài giây	Trung bình	Khá chậm (do nạp Windows)
Phân khúc	Hiện đại / Tối ưu hóa ROI	Kinh tế / Gia công dân dụng	Cao cấp / Hàng xuất khẩu

Kết luận:

– Chọn EasyCat ET15 khi:

+ Sản xuất các mặt hàng yêu cầu độ chính xác cao (Inox, chi tiết máy).

+ Muốn thợ lập trình nhanh ngay tại máy mà không cần trình độ quá cao.

+ Sẵn sàng cho việc lắp Robot trong tương lai.

– Chọn HUST HK58/66 khi:

+ Ngân sách hạn hẹp.

+ Chỉ chấn hàng dân dụng đơn giản (máng xối, bản mã).

+ Đã có thợ quen vận hành máy đời cũ.

>>> Xem thêm: So sánh bộ điều khiển HK58 và HK66

– Chọn Delem khi:

+ Làm hàng xuất khẩu đặc biệt phức tạp.

+ Yêu cầu hồ sơ kỹ thuật tiêu chuẩn Châu Âu.

+ Xưởng đã đồng bộ toàn bộ hệ thống điều khiển Delem từ trước.

Tại sao nên mua máy chấn sử dụng EasyCat?

Tại VNTECH, chúng tôi không chỉ bán máy, mà mang đến cho xưởng cơ khí của bạn một hệ sinh thái sản xuất thông minh. Với bộ điều khiển EasyCat ET15 chạy trên nền tảng Linux cực kỳ ổn định, lập trình 2D trực quan,… giúp việc chấn những chi tiết phức tạp trở nên dễ dàng chỉ bằng vài thao tác trên màn hình 15.6 inch.

Tại sao nên tin tưởng lựa chọn máy chấn tại VNTECH?

Đội ngũ VNTECH hỗ trợ khách hàng tối ưu hóa quy trình gia công.
Chúng tôi trực tiếp đào tạo đội ngũ thợ tại xưởng, giúp thợ làm chủ công nghệ trong thời gian ngắn nhất.
Mọi linh kiện thay thế luôn sẵn có tại kho VNTECH.
Cam kết xử lý sự cố trong vòng 24h để dây chuyền của bạn không bao giờ gián đoạn.

Bộ điều khiển EasyCat (ET15) chính là chìa khóa để nâng cấp năng lực sản xuất cho mọi xưởng gia công kim loại tấm. Hãy để VNTECH đồng hành cùng bạn nâng tầm năng lực sản xuất và tối ưu hóa lợi nhuận.
