Máy uốn ống Hybrid là dóng máy uốn ống kết hợp giữa công nghệ hiện đại và sức mạnh của hệ thống thủy lực truyền thống. Giải pháp này giúp nhà xưởng sở hữu năng lực tự động hóa hoàn chỉnh, rút ngắn thời gian đổi mã hàng và nâng cao năng suất tương đương với máy uốn ống điện, nhưng lại tiết kiệm được từ 40% đến 50% chi phí đầu tư ban đầu.
Tại Việt Nam, VNTECH là đơn vị tiên phong chuyển giao giải pháp Hybrid CNC thông minh này, mở ra một lộ trình nâng cấp công nghệ cực kỳ thực dụng, giúp các xưởng phụ trợ bứt phá năng suất với mức chi phí đầu tư tối ưu nhất.
Nội dung bài viết

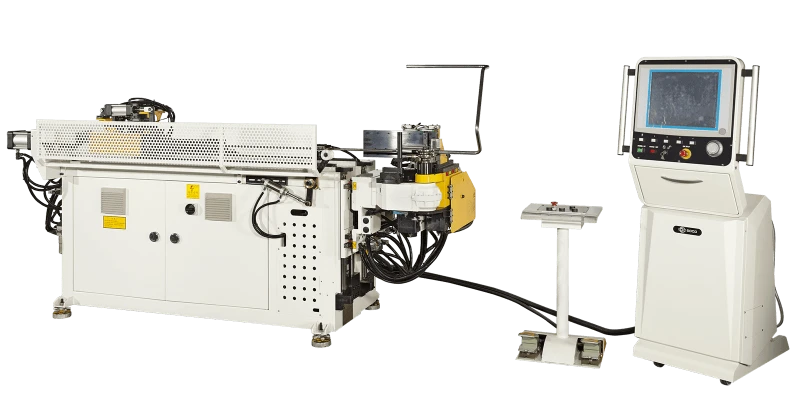

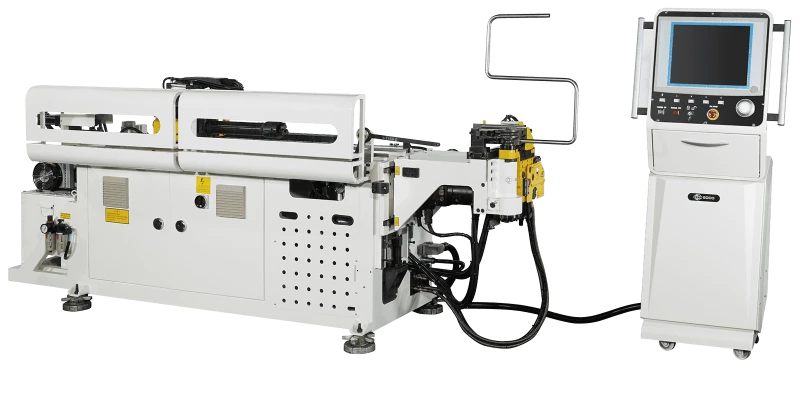

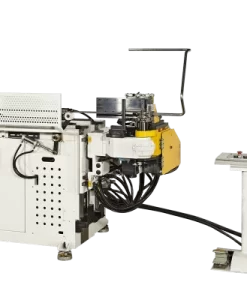

Máy uốn ống Hybrid là gì?
Máy uốn ống Hybrid là dòng máy gia công cơ khí CNC cao cấp, kết hợp hài hòa giữa 2 nguồn năng lượng truyền động trên cùng một thiết bị: Động cơ điện Servo và Hệ thống thủy lực tỷ lệ (Proportional Hydraulic).
Dòng máy này ra đời như một giải pháp dung hòa xuất sắc: mang lại năng suất tự động hóa, độ chính xác cao tương đương máy uốn ống điện, nhưng giữ được lực uốn cực khỏe và tối ưu chi phí đầu tư tốt hơn rất nhiều.
- Hệ thống điện Servo:
- Trục Y (Cấp đẩy phôi): Động cơ Servo điều khiển mâm cặp đẩy ống tiến – lùi theo bệ máy với vận tốc cao
- Khống chế chiều dài đoạn thẳng chính xác đến 0.1mm.
- Trục B (Xoay lật phôi): Động cơ Servo xoay tròn mâm cặp quanh tâm ống để lật hướng.
- Tạo ra các góc cua đa hướng trong không gian ba chiều (3D) nhanh chóng và chuẩn xác.
- Trục Y (Cấp đẩy phôi): Động cơ Servo điều khiển mâm cặp đẩy ống tiến – lùi theo bệ máy với vận tốc cao
- Hệ thống thủy lực tỷ lệ:
- Trục C (Uốn co tạo góc): Máy có lực bẻ cực đại hàng chục tấn để xử lý các mác ống vách dày hoặc thép cứng.
So sánh máy uốn Hybrid với máy uốn điện, thủy lực
Dưới đây là bảng so sánh chi tiết giữa 3 thế hệ máy uốn ống: Máy uốn ống thủy lực, Máy uốn ống Hybrid và Máy uốn ống điện.
| Tiêu chí | Máy uốn ống Thủy lực | Máy uốn ống Hybrid | Máy uốn ống điện |
| Truyền động | – Hệ thống thủy lực thô.
– Sử dụng các cụm van đóng|ngắt cơ khí. |
– Hệ thống lai (Hybrid)
– Kết hợp động cơ Servo AC và bơm thủy lực. |
– Động cơ Servo |
| Trục Y (Cấp phôi) | – Thủ công
– Công nhân tự đẩy phôi. |
– Tự động bằng Servo
– Cấp phôi tự động 1000 – 1200 mm|s. |
– Tự động bằng Servo
– Đẩy phôi tự động 1500 mm|s. |
| Trục B (Xoay hướng) | – Thủ công
– Thợ vận dùng tay xoay mâm kẹp, căn góc uốn. |
– Tự động bằng Servo
– Motor servo tự động xoay lật hướng phôi trong không gian 3D. |
– Tự động bằng Servo
– Motor servo tự động lật hướng không gian cực nhanh. |
| Trục C (Trục uốn) | – Xi lanh đẩy cánh tay uốn xoay quanh lô.
– Dễ bị giật cục ở điểm đầu và điểm cuối cung uốn. |
– Thủy lực tỷ lệ
– Van điều biến dòng dầu mịn màng theo dòng điện. |
– Thuần điện Servo
– Motor servo kết hợp công nghệ bánh răng trực tiếp DGT. |
| Dung sai | * Góc uốn (Trục C): 0.15 độ
* Chiều dài (Trục Y): Phụ thuộc tay thợ căn cữ chặn. |
* Góc uốn (Trục C): 0.1 độ
* Chiều dài (Trục Y): 0.1mm * Góc xoay (Trục B): 0.05 độ |
* Góc uốn (Trục C): 0.05 độ
* Chiều dài (Trục Y): 0.05mm * Góc xoay (Trục B): 0.05 độ |
| Ảnh hưởng của nhiệt độ dầu | – Rất lớn
– Làm biến đổi độ nhớt, gây sai lệch lực kẹp và góc uốn (đàn hồi). |
– Thấp
– Biên độ sai lệch góc đàn hồi khi dầu nóng được giảm thiểu tối đa. |
– Triệt tiêu hoàn toàn thủy lực
– Lực mô-men xoắn và xung điện nhất quán 100%. |
| Khả năng uốn | – Chỉ uốn được biên dạng phẳng 2D
– Hoặc 3D cực kỳ đơn giản. – Bắt buộc chung 1 bán kính uốn R. |
– Uốn biên dạng 3D phức tạp
– Uốn được đa bán kính (R1, R2) liên tục – Tích hợp được công nghệ uốn lăn (Rolling). |
– Uốn đa bán kính, uốn lăn, uốn xoắn lò xo.
– Uốn 2 chiều Trái|Phải không va đập bệ máy. |
| Thời gian Setup | – Từ 30 – 60 phút | – Dưới 5 phút | – Dưới 3 phút |
| Kiểm soát lực kẹp | – Không khống chế được lực mịn.
– Áp lực tĩnh cố định dễ làm bẹp dập nếu gá ống vách quá mỏng. |
– Áp lực thủy lực kẹp cứng vững
– Phù hợp nhất cho các mác ống vách trung bình đến rất dày. |
– Kiểm soát theo Mô-men xoắn kỹ thuật số thời gian thực, mớm đẩy đồng tốc giữ an toàn cho ống siêu mỏng. |
| Độ ồn & Điện năng | – Tiêu thụ điện lớn.
– Tiếng ồn rít lớn (>75dB). |
– Tiêu thụ điện trung bình khá.
– Tiếng ồn thủy lực ở mức vừa phải (~70dB). |
– Tiết kiệm tới 70% điện năng.
– Siêu yên tĩnh (<65dB). |
| Phân khúc | – Vốn đầu tư thấp
– Thu hồi vốn thần tốc – Dành cho xưởng nội thất dân dụng phổ thông. |
– Vốn trung bình hợp lý
– Phương án kinh tế tối ưu cho xưởng phụ trợ linh kiện tiêu chuẩn. |
– Vốn đầu tư rất cao
– Dành cho chuỗi cung ứng OEM toàn cầu, linh kiện hàng không, y tế, xe sang. |
Lời khuyên từ VNTECH:
- Nên chọn máy uốn ống thủy lực khi:
- Bạn là xưởng gia công đồ gia dụng bàn ghế nội thất, giá kệ siêu thị, đồ inox dân dụng.
- Chi tiết uốn chủ yếu nằm trên mặt phẳng 2D.
- Vốn đầu tư ban đầu hạn chế.
>>> Xem thêm các model máy uốn thủy lực:
- Máy uốn ống inox CNC 3D SS316
- Máy uốn ống 3 trục SB-90AUTO
- Máy uốn ống 1 trục SB-80NC
- Chọn máy uốn ống Hybrid khi:
- Bạn là xưởng làm phụ tùng xe máy, cổ pô ô tô, lan can.
- Kết cấu công trình đòi hỏi uốn không gian 3D, sản lượng lớn.
- Cần đổi mã hàng nhanh nhưng dải sản phẩm chủ yếu là uốn 1 chiều tiêu chuẩn.
- Muốn tối ưu hóa dòng vốn để thu hồi vốn nhanh.
- Chọn model máy uốn ống điện khi:
- Doanh nghiệp làm hàng xuất khẩu đi Mỹ|Châu Âu.
- Gia công các chi tiết uốn phức tạp của hệ thống đường ống ô tô hạng sang.
- Phù hợp gia công thiết bị y tế vách siêu mỏng, hoặc biên dạng đối xứng bắt buộc phải uốn 2 chiều.
Tính năng của máy uốn ống Hybrid
Máy uốn ống Hybrid SB Series được trang bị 3 – 4 trục CNC điện, nhiều cụm uốn ống và công nghệ DGT độc đáo,… Dòng máy uốn ống này là giải pháp hiệu suất cao nhất hiện có trên thị trường.
- Trang bị 3 – 4 trục điện
- Công nghệ DGT độc đáo của SOCO.
- Đầu uốn và giá đỡ được đặt ở bên hông.
- Hệ thống bôi trơn tập trung cho khu vực trượt.
- Bôi trơn trục tự động.
- Phần mềm điều khiển SOCO i2.
- Xếp chồng đơn hoặc nhiều lớp.

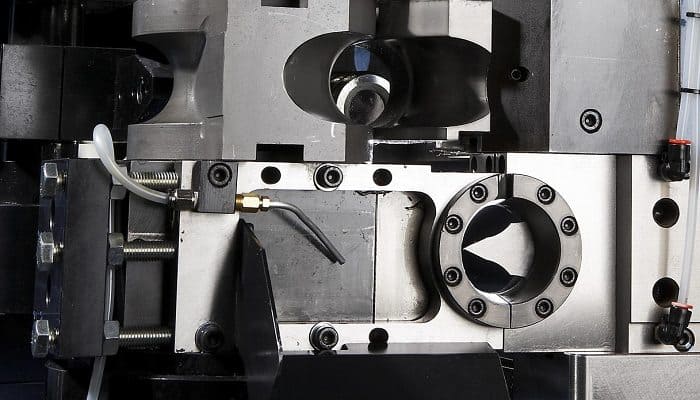

- Hệ thống khuôn ép độc lập cho mỗi cụm ống uốn.
- Hệ thống uốn – cắt ống tự động

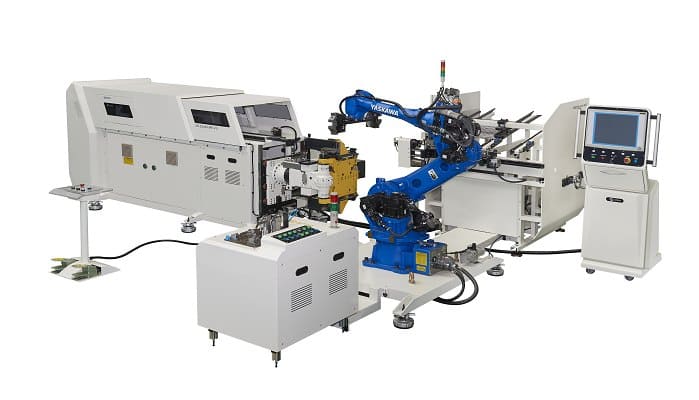

Máy uốn ống Hybrid SB Series có thể được tích hợp với các thiết bị nạp liệu tự động (AF, AFM, Robot) và thiết bị dỡ liệu tự động (AUL, Robot) để tự động hóa hoàn toàn.

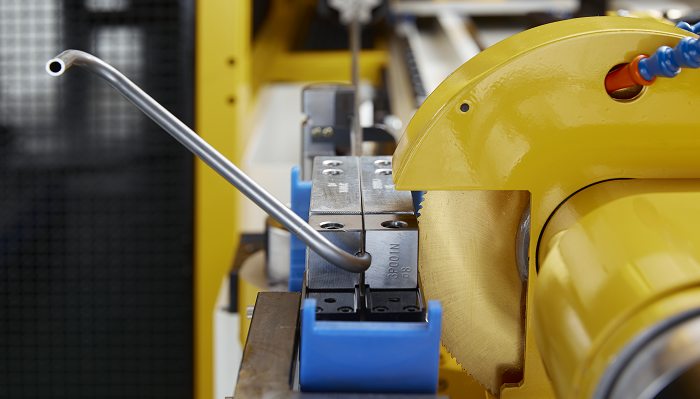

- 2C – Hệ thống SOCO DBS
- Hệ thống cắt bằng lưỡi kép cho phép tự động hóa các quy trình uốn và cắt trên cùng một máy.
- Hệ thống này tạo ra biến dạng cắt tối thiểu:
- Cho phép chi tiết thành phẩm chuyển sang công đoạn tiếp theo.
- Không cần hiệu chỉnh hoặc loại bỏ bavia.
- Phần mềm cho phép lập trình tối đa 4 chi tiết khác nhau trên cùng một vật liệu.

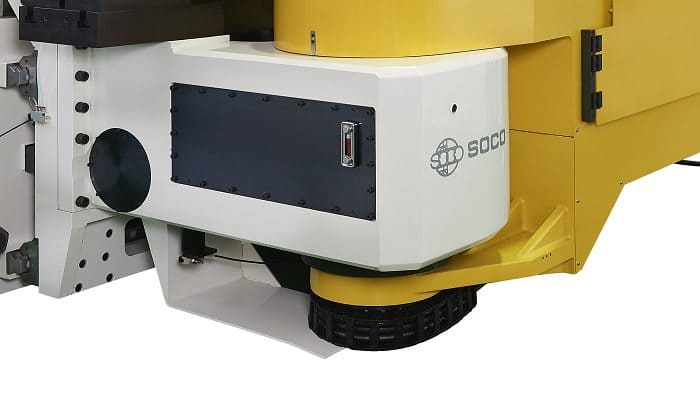

- DGT nâng cao
- Hệ thống truyền động không dùng xích.
- Hộp số tích hợp với kết nối trực tiếp với động cơ servo điện.
- Hiệu suất truyền tải cao nhất (trên 90%).
- Độ chính xác uốn cong cao (+|- 0,05° ~ +|- 0,1°)

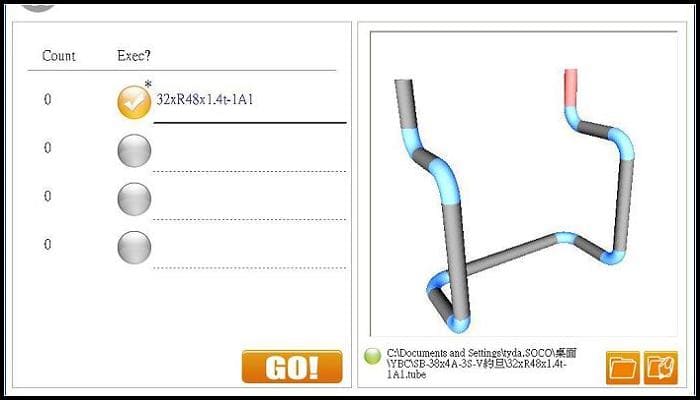

- Phần mềm uốn ống trực quan
- Cơ chế bù đàn hồi tự động.
- Chức năng thu hồi cho các đoạn ngắn.
- Chuyển đổi tọa độ XYZ và YBC.
- Hiển thị 3D, chẩn đoán & hiển thị thông báo lỗi
- Tự động bù trừ với hệ thống CMM
- Cảnh báo quá tải

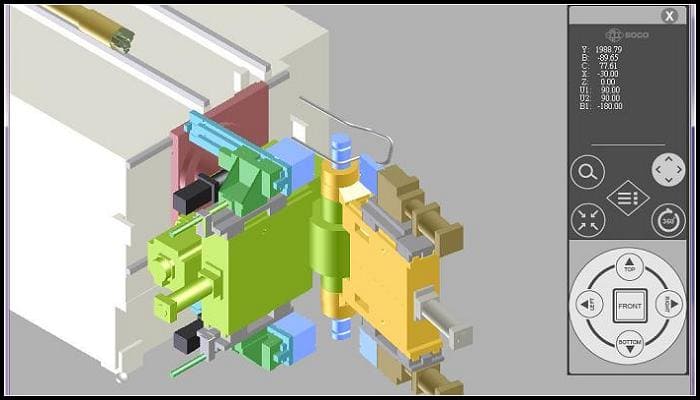

- Mô phỏng va chạm và nhiễu loạn khi uốn ống.

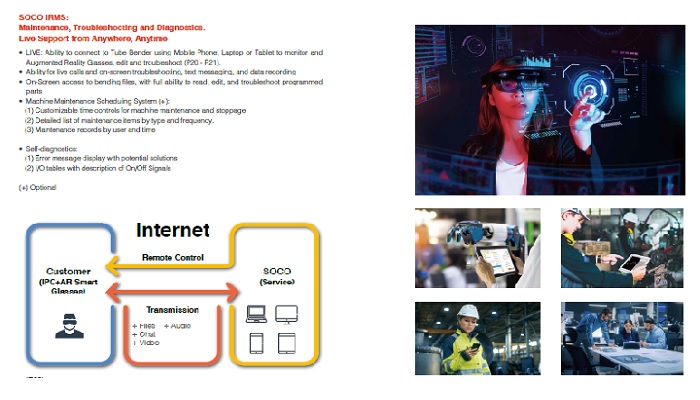

- Hệ thống giám sát từ xa qua Internet
- Giám sát từ xa trực tiếp qua internet
- Kết nối thông qua máy tính, điện thoại di động và máy tính bảng
- Hệ thống lập kế hoạch bảo trì:
- Bảng chi tiết nâng cao với các hạng mục bảo trì.
- Cảnh báo tùy chỉnh cho các hạng mục hàng ngày, hàng tuần, hàng quý và hàng năm.
- Hồ sơ bảo trì được liên kết với thông tin đăng nhập người dùng.
- Webcam sẵn sàng cho việc giám sát video (Tùy chọn).
- Hiển thị 3D và xoay các bộ phận
- Chuyển đổi tọa độ XYZ và YBC
- Phản chiếu và đảo ngược hình ảnh của các bộ phận
Máy uốn ống Hybrid làm được gì?
Dưới đây là những việc thực tế mà máy uốn ống Hybrid làm được tại xưởng:
- Tự động lật hướng 3D để bẻ các đoạn cổ pô xe máy, ống xả xe tải vách dày ôm sát gầm xe.
- Gia công hàng loạt các loại ghi-đông xe máy, xe đạp điện.
- Uốn các bộ khung bảo vệ động cơ cho xe mô tô, tay dắt sau.
- Uốn khung xương ghế ngồi ô tô: ghế lái, ghế hành khách xe buýt, xe du lịch.
- Uốn lan can cầu thang uốn lượn theo độ dốc hình học của công trình.
- Uốn rào chắn giao thông, cổng cửa xếp, khung vòm nhà màng nông nghiệp.
- Uốn khung ghế chân quỳ văn phòng.
- Sản xuất thiết bị trường học và siêu thị: bàn ghế học sinh, khung xe đẩy siêu thị, giá kệ treo đồ.
- Gia công thiết bị y tế tiêu chuẩn: giường đa năng, xe đẩy y tế, khung xe lăn chịu lực.

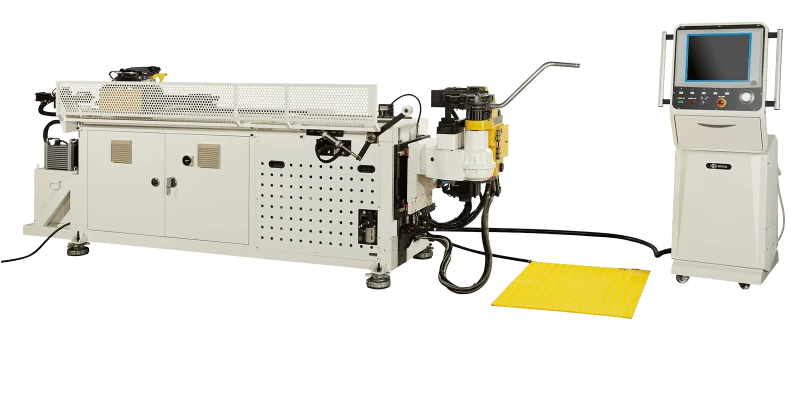

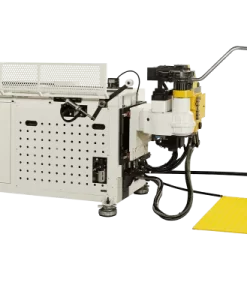

Thông số máy uốn ống Hybrid SB Series
Dưới đây là bảng thông số kỹ thuật chi tiết của dòng Máy uốn ống Hybrid CNC.
| Hạng mục | Đơn vị | SB-32 | SB-39 | SB-52 | SB-65 | SB-80 | SB-90 |
| NĂNG LỰC GIA CÔNG (MAX) | ||||
| Uốn thép mềm | mm | 31.8 x 2.0t | 38.1 x 2.0t | 50.8 x 3.0t | 63.5 x 3.0t | 80.0 x 4.0t | 90.0 x 5.0t |
| Uốn inox | mm | 31.8 x 1.6t | 38.1 x 1.6t | 50.8 x 2.0t | 63.5 x 2.0t | 80.0 x 3.0t | 90.0 x 4.0t |
| Bán kính uốn | mm | 150 | 185 | 220 | 260 | 320 | 380 |
| Góc uốn lớn nhất | Độ | 190° | 190° | 190° |
| Chiều dài tiêu chuẩn | mm | 2,000 | 2,500 | 2,500 | 3,000 | 3,000 | 4,000 |
| HỆ THỐNG TRUYỀN ĐỘNG (CNC HYBRID) | ||||
| Trục cấp phôi (Trục Y) | – | Động cơ Điện Servo AC | ||
| Trục xoay phôi (Trục B) | – | Động cơ Điện Servo AC | ||
| Trục uốn (Trục C) | – | Thủy lực tích hợp Van tỷ lệ | ||
| Cơ chế kẹp khuôn & rút lõi | – | Thủy lực áp lực cao | ||
| ĐỘ CHÍNH XÁC KIỂM SOÁT | ||||
| Sai số trục Y | mm | 0.1 mm | 0.1 mm | 0.1 mm |
| Sai số trục B | Độ | 0.05° | 0.05° | 0.05° |
| Sai số trục C | Độ | 0.1° | 0.1° | 0.1° |
| CẤU HÌNH KHUÔN & TỐC ĐỘ | ||||
| Số tầng khuôn | Tầng | 1 – 3 Tầng khuôn (Xếp chồng) | 1 – 2 Tầng khuôn (Xếp chồng) | |
| Chuyển tầng khuôn tự động | – | Tích hợp sẵn bằng điện Servo | ||
| Tính năng uốn lăn vô định hình | – | Hỗ trợ trên tầng khuôn phụ | ||
| Tốc độ cấp phôi | mm/s | 1,000 – 1,200 | 800 – 1,000 | 600 – 800 |
| Tốc độ xoay | °/s | 250° – 300° | 200° – 240° | 160° – 180° |
| Tốc độ uốn | °/s | 50° – 60° | 40° – 50° | 25° – 35° |
| PHẦN MỀM & QUẢN TRỊ | ||||
| Giao diện | – | – Màn hình cảm ứng công nghiệp.
– Phần mềm độc quyền SOCO CNC |
||
| Nhập liệu | – | – Trực tiếp từ file 3D CAD (.STEP | .IGS)
– Máy tự tính toán tọa độ |
||
| Mô phỏng va chạm | – | – Tích hợp sẵn (Collision Detection) | ||
Ứng dụng của máy uốn ống Hrbrid
Nhờ tính linh hoạt cùng sức mạnh thủy lực, dòng máy uốn ống Hybrid là thiết bị chủ lực trong dải dải sản phẩm của các ngành công nghiệp phụ trợ:
- Trong gia công phụ tùng Ô tô, Xe máy
- Uốn cổ pô và hệ thống ống xả
- Uốn ghi-đông (tay lái) xe máy
- Gia công thanh chống đổ và baga xe
- Uốn khung xương ghế ngồi ô tô
- Trong ngành Cơ khí xây dựng, Kiến trúc hạ tầng
- Uốn lan can cầu thang uốn lượn
- Uốn rào chắn và khung vòm kết cấu
- Trong ngành sản xuất Nội thất, Thiết bị gia dụng
- Uốn khung ghế chân quỳ văn phòng
- Sản xuất thiết bị trường học và siêu thị
- Gia công thiết bị y tế tiêu chuẩn
Giá máy uốn ống Hybrid mới nhất
Dưới đây là nội dung chi tiết của bảng giá tham khảo dòng máy uốn ống Hybrid mới nhất tại VNTECH:
| STT | Model | Khả năng uốn | Giá tham khảo (VNĐ) | Ứng dụng |
| 1 | SB-32 | 31.8 mm x 2.0t | 780.000.000 | – Ghi-đông xe đạp điện, linh kiện nội thất, ống gia dụng nhỏ |
| 2 | SB-39 | 38.1 mm x 2.0t | 920.000.000 | – Ghi-đông xe máy phổ thông, bàn ghế nội thất xuất khẩu |
| 3 | SB-52 | 50.8 mm x 3.0t | 1.250.000.000 | – Khung chân ghế văn phòng, khung sườn chịu lực xe máy |
| 4 | SB-65 | 63.5 mm x 3.0t | 1.580.000.000 | – Cổ pô ô tô/xe máy, thanh chống đổ bảo vệ, đồ gá robot hàn |
| 5 | SB-80 | 80.0 mm x 4.0t | 2.100.000.000 | – Lan can kết cấu lớn, pô xe tải, đường ống phụ tùng ô tô |
| 6 | SB-90 | 90.0 mm x 5.0t | 2.750.000.000 | – Ống đúc vách dày công nghiệp, kết cấu giàn khung hạng nặng |
Lưu ý: Trên đây chỉ là bảng giá tham khảo, giá thực tế phụ thuộc vào cấu hình tùy chọn của khách hàng.
Máy uốn ống Hybrid là giải pháp đầu tư mang tính thực dụng và kinh tế nhất cho các nhà xưởng cơ khí hiện nay. Cỗ máy này mang lại hiệu suất vượt trội sẽ giúp chủ xưởng tiết kiệm tới 40% – 50% chi phí đầu tư so với dòng máy thuần điện.
Liên hệ ngay tới VNTECH để được tư vấn giải pháp uốn ống kim loại phù hợp nhất với sản phẩm của bạn.
VNTECH - Đơn vị cung cấp máy móc gia công cơ khí chính hãng, uy tín, đa dạng về chủng loại, đáp ứng mọi nhu cầu sản xuất. Để được tư vấn chi tiết và nhận báo giá tốt nhất, quý khách vui lòng liên hệ theo thông tin bên dưới.
