So sánh máy hàn dầm 3 in 1 vs dây chuyền hàn truyền thống

Trong ngành kết cấu thép tại Việt Nam, các chủ xưởng thường đứng trước 2 sự lựa chọn: máy hàn dầm 3 in 1 nhỏ gọn và dây chuyền hàn dầm truyền thống chuyên sâu. Việc hiểu sai bản chất, ưu nhược điểm kỹ thuật của từng giải pháp có thể dẫn đến những sai lầm đắt giá trong quá trình đầu tư: xưởng nhỏ thì bị ngợp chi phí, xưởng lớn thì thiết bị không đáp ứng được tiêu chuẩn chất lượng.

Bài viết này, VNTECH sẽ phân tích một cách chi tiết, rõ ràng và dễ hiểu nhất để giúp bạn có cái nhìn trực diện, từ đó đưa ra quyết định đầu tư phù hợp nhất cho nhà xưởng của mình.

Nội dung bài viết

1 Sự khác biệt máy hàn dầm 3 in 1 với dây chuyền hàn
2 So sánh máy hàn dầm 3 in 1 vs dây chuyền hàn
3 Ưu, nhược điểm của máy hàn dầm 3in1
4 Ưu, nhược điểm của dây chuyền hàn truyền thống
5 Tư vấn giải pháp phù hợp với xưởng của bạn
- 5.1 Khi nào nên chọn máy hàn dầm 3 in 1?
- 5.2 Khi nào nên chọn dây chuyền hàn truyền thống?

Sự khác biệt máy hàn dầm 3 in 1 với dây chuyền hàn

Trong gia công kết cấu thép, để sản xuất ra một thanh dầm H hoặc dầm I hoàn chỉnh thì bắt buộc phải trải qua 3 công đoạn cốt lõi bao gồm:

Đính gá: Định hình, ép chặt tấm bụng và hai tấm cánh thành hình chữ H/I rồi hàn chấm cố định.
Hàn chính: Thực hiện các đường hàn dọc liên tục để liên kết chắc chắn các tấm thép.
Nắn dầm: Sau khi hàn, nhiệt độ cao sẽ làm dầm bị cong vênh, biến dạng.

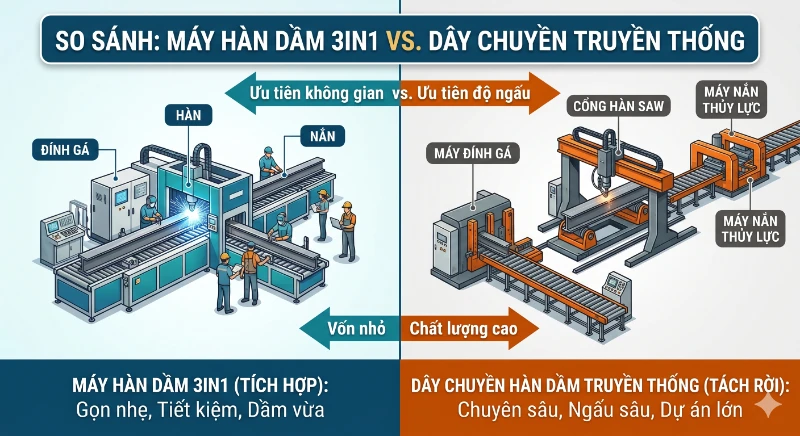

Sự khác biệt lớn nhất giữa 2 giải pháp nằm ở cách sắp xếp và xử lý 3 công đoạn trên:

Với máy hàn dầm 3 in 1: Tích hợp toàn bộ 3 công đoạn: đính gá, hàn và nắn dầm vào trong một hệ thống khung máy duy nhất.

Phôi tấm đi vào đầu này của máy, trải qua các cơ cấu ép đính, mỏ súng hàn và con lăn nắn.
Khi đi ra đầu kia đã trở thành một thanh dầm hoàn chỉnh.

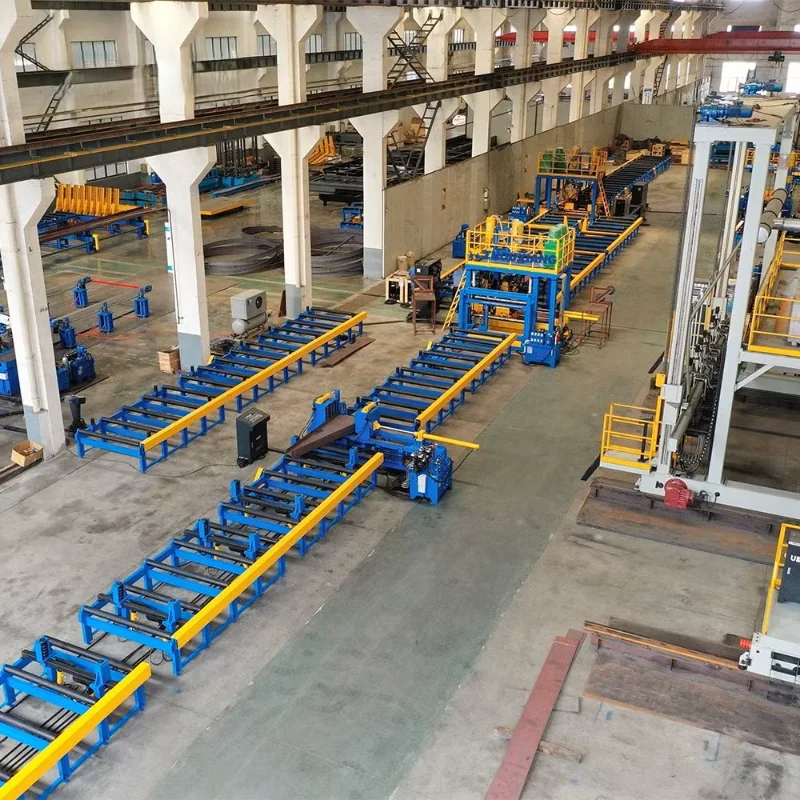

Với dây chuyền hàn truyền thống: Sử dụng 3 cụm máy riêng biệt độc lập cho từng công đoạn:

Máy đính gá dầm (Fit-up machine) => Máy hàn cổng (Gantry welding machine) => Máy nắn dầm (Straightening machine).
Phôi dầm sẽ được di chuyển tuần tiến giữa các máy thông qua hệ thống băng tải hoặc cầu trục.

So sánh máy hàn dầm 3 in 1 vs dây chuyền hàn

Trước khi đi vào phân tích chuyên sâu các yếu tố kỹ thuật, hãy cùng nhìn vào bảng so sánh tổng quan dưới đây để có cái nhìn khái quát nhất:

Tiêu chí	Máy hàn dầm 3in1	Dây chuyền hàn truyền thống
Diện tích lắp đặt	– Nhỏ, gọn, tiết kiệm không gian	– Lớn, yêu cầu layout mặt bằng dài
Chi phí đầu tư	– Thấp, phù hợp vốn nhỏ	– Cao, cần ngân sách lớn
Độ ngấu mối hàn	– Trung bình	– Sâu, cực kỳ ổn định
Tốc độ	– Nhanh hơn khi tính riêng lẻ	– Chậm hơn ở khâu hàn
Kiểm soát biến dạng phôi	– Kém hơn, dễ bị cong vênh vặn xoắn	– Tốt hơn, dễ dàng căn chỉnh từng bước
Độ dày dầm phù hợp	– Dầm mỏng và vừa (<16mm)	– Dầm dày đến rất dày (20 – 40mm)
Khả năng gia công	– Chỉ chạy dầm thẳng	– Làm tốt (Dầm K, dầm hộp, dầm tổ hợp…)
Nhân công	– Ít (1 – 2 người vận hành)	– Nhiều hơn (Cần người phối hợp từng máy)
– Chất lượng	Trung bình	– Cao, đạt tiêu chuẩn xuất khẩu khắt khe

Ưu, nhược điểm của máy hàn dầm 3in1

Máy hàn dầm 3 in 1 ra đời nhằm giải quyết bài toán cốt lõi cho các xưởng cơ khí quy mô vừa và nhỏ: thiếu diện tích mặt bằng và vốn đầu tư hạn hẹp.

Tiết kiệm diện tích xưởng tối đa:
- Máy hàn dầm 3in1 loại bỏ hoàn toàn hệ thống băng tải giữa các khâu.
- Dễ dàng bố trí máy ở một góc xưởng nhỏ mà vẫn đảm bảo quy trình sản xuất khép kín.
Cắt giảm chi phí nhân công vận hành:
- Quy trình được tự động hóa liên hoàn từ đính đến nắn.
- Toàn bộ hệ thống chỉ cần từ 1 – 2 người điều khiển.
- Điều này giúp chủ xưởng giảm bớt áp lực về chi phí lương và quản lý nhân sự.
Chi phí đầu tư ban đầu cực thấp:
- Thay vì phải chi tiền mua 3 chiếc máy khác nhau, bạn chỉ cần đầu tư một chiếc máy 3in1.
- Giá thành của một máy 3in1 luôn rẻ hơn đáng kể.
Phù hợp sản xuất hàng loạt loại dầm nhẹ:
- Máy hoạt động cực kỳ hiệu quả với các loại dầm H/I hạng nhẹ và trung bình.
- Phục vụ cho các công trình dân dụng hoặc nhà xưởng tiền chế đơn giản.

Mặc dù rất tiện lợi, nhưng tích hợp 3 trong 1 nên phải đánh đổi bằng một số hạn chế kỹ thuật sau:

Độ thấu (độ ngấu) của mối hàn không cao:
- Do không gian máy bị giới hạn, góc tiếp cận của mỏ hàn bị hạn chế.
- Máy hàn dầm 3 in 1 thường chỉ phù hợp:
  - Dầm ≤ 16mm
  - An toàn nhất: bụng ≤ 12mm
- Mối hàn sẽ không ăn sâu với các kết cấu chịu lực cao hoặc dầm quá dày.
Rất dễ gây biến dạng, vặn xoắn khi làm dầm mỏng:
- Khi thanh dầm có tấm bụng quá mỏng, lực ép cơ học rất dễ gây ra hiện tượng bóp méo, tạo sóng ở bụng dầm.
- Khi nắn:
  - Bụng 4–5mm → rất dễ bóp méo / lượn sóng
  - Cánh ~6mm → dễ bị vặn xoắn
Không hàn được các loại dầm phức tạp:
- Máy hàn dầm 3 in 1 chỉ vận hành dựa trên một cấu hình line thẳng cố định.
- Máy không thể gia công được các loại dầm như: dầm K, dầm hộp hay dầm tổ hợp nhiều nhánh.

Ưu, nhược điểm của dây chuyền hàn truyền thống

Dây chuyền hàn dầm truyền thống là hệ thống tiêu chuẩn được sử dụng tại các nhà máy kết cấu thép quy mô lớn – nơi chất lượng thành phẩm và độ chịu lực của cấu kiện được đặt lên hàng đầu.

Độ ngấu sâu tuyệt đối – Chất lượng mối hàn cực tốt:

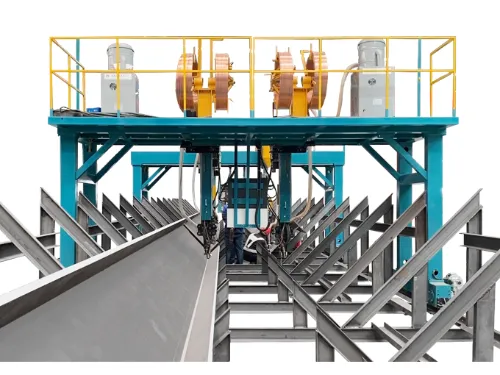

- Máy hàn cổng sử dụng công nghệ hàn dưới lớp thuốc bảo vệ (Hàn SAW).
- Tư thế thuyền kết hợp với nguồn hàn dòng lớn và hồ quang cực kỳ ổn định.
- Mối hàn sinh ra có độ thấu sâu hoàn hảo, chịu lực cực tốt.
Hàn được mọi loại dầm:
- Do các công đoạn được tách biệt, phôi dầm có thể được lật, xoay mọi góc.
- Dầm H/I từ nhẹ → nặng.
- Dầm dày (20–40mm+).
- Dầm tổ hợp phức tạp (có thể xử lý từng công đoạn riêng).
Kiểm soát và sửa lỗi biến dạng cực tốt:
- Việc tách riêng khâu hàn và khâu nắn giúp kỹ thuật viên có thể điều chỉnh áp lực, tốc độ nắn một cách độc lập.
- Dầm thành phẩm có độ thẳng cao, rất ít khi bị lỗi vặn xoắn hay lượn sóng.

Bên cạnh những ưu điểm về chất lượng mối hàn thì dây chuyền hàn truyền thống cũng có những nhược điểm:

Tốn diện tích mặt bằng:
- Vì gồm 3 máy độc lập và hệ thống băng tải nên dây chuyền này cần một không gian rất rộng.
- Các xưởng diện tích nhỏ hoặc nhà xưởng phố chắc chắn không thể triển khai được.
Chi phí đầu tư ban đầu rất cao:
- Doanh nghiệp phải bỏ ngân sách lớn để mua sắm cùng lúc 3 thiết bị hạng nặng riêng biệt.
Tốc độ di chuyển từng khâu chậm:
- Công nghệ hàn SAW có tốc độ tịnh tiến khá chậm.
- Mất thời gian chuyển phôi qua lại giữa 3 máy.
Cần nhiều nhân công vận hành:
- Mỗi công đoạn đều cần có nhân công trực máy và phối hợp nhịp nhàng với nhau.
- Mất thêm chi phí vận.

Tư vấn giải pháp phù hợp với xưởng của bạn

Để giúp bạn đưa ra quyết định đầu tư tối ưu nhất, VNTECH xin tư vấn giải pháp chi tiết dựa trên quy mô sản xuất, độ dày phôi và đặc thù của từng ngành công nghiệp:

Khi nào nên chọn máy hàn dầm 3 in 1?

Máy hàn dầm 3in1 là lựa chọn mang tính chiến lược khi xưởng của bạn:

Xưởng mới mở, xưởng tư nhân hoặc xưởng có mặt bằng hạn chế.
Doanh nghiệp muốn tối ưu hóa chi phí thiết bị.
Cần một giải pháp gọn gàng với mức vốn bỏ ra vừa phải để nhanh chóng thu hồi vốn.
Chuyên gia công các loại dầm có độ dày tấm bụng và cánh nhỏ.
Chỉ cần sản xuất các dòng dầm H/I tiêu chuẩn chạy theo đường thẳng dọc, không có chi phức tạp.
Muốn tối ưu nhân sự vận hành, giảm quỹ lưỡng công nhân.

Do đặc tính gọn nhẹ và phù hợp với kết cấu tầm trung, máy hàn dầm 3 in 1 được ứng dụng trong:

Gia công khung kèo, cột, dầm cho các công trình nhà ở, quán cà phê, showroom,…
Hàn các hệ thống khung giàn thép cho nhà kính, trang trại chăn nuôi khép kín hoặc nhà xưởng chế biến nông sản quy mô vừa.
Sản xuất các cấu kiện gá đỡ, kết cấu sàn thao tác nhỏ không đòi hỏi tiêu chuẩn chịu lực quá khắc nghiệt.

Khi nào nên chọn dây chuyền hàn truyền thống?

Dây chuyền tách rời là giải pháp bắt buộc khi xưởng của bạn đang trên đà bứt phá về năng suất và hướng tới các phân khúc cao cấp:

Mặt bằng nhà xưởng rộng để bố trí hệ thống 3 máy kèm các băng tải trung chuyển phôi và hệ thống lật dầm tự động.
Có nguồn vốn tốt, xác định đầu tư bài bản, dài hạn để gia tăng năng lực đấu thầu.
Thường xuyên gia công các cấu kiện thép có độ dày từ 20 – 40mm.
Đòi hỏi độ thấu sâu (độ ngấu mối hàn) tuyệt đối để chịu lực lớn.
Sản phẩm cần đạt các chứng chỉ kiểm định siêu âm (UT).
Muốn xuất khẩu ra thị trường quốc tế (Mỹ, EU) hoặc phục vụ các công trình trọng điểm quốc gia.
Cần sự linh hoạt để sản xuất nhiều loại kết cấu biến tấu như dầm K, dầm hộp, dầm tổ hợp nhiều nhánh phức tạp.

Với độ thấu sâu vượt trội của công nghệ hàn dưới lớp thuốc (SAW), dây chuyền tách rời được ứng dụng trong các ngành:

Công nghiệp nặng và Nhà thép tiền chế quy mô lớn:
- Gia công dầm vượt nhịp khẩu độ lớn cho các nhà máy sản xuất, nhà máy xi măng, nhà máy nhiệt điện.
Ngành giao thông, cầu đường:
- Hàn các phiến dầm cầu thép kết cấu chịu lực, hệ thống giàn đỡ cầu vượt, lan can chịu tải cao.
Ngành đóng tàu và thiết bị cảng biển:
- Gia công các hệ khung xương chịu lực chính cho thân tàu thủy, kết cấu chân đế cần cẩu cảng biển, bến bãi.
Ngành năng lượng, dầu khí:
- Hàn vỏ các bình áp lực khổng lồ, bồn chứa xăng dầu, kết cấu chân đế giàn khoan hoặc hệ thống cột điện ly tâm, cột điện thép vĩ mô.

Đối với các nhà xưởng phân khúc cao cấp (chuyên làm hàng xuất khẩu hoặc dự án siêu lớn), bên cạnh việc sử dụng dây chuyền tách rời truyền thống, xu hướng hiện nay là tích hợp thêm hệ thống Twin SAW / Tandem hoặc các trạm Robot hàn thông minh (robot hàn 8 trục, robot hàn 9 trục) để bứt phá về năng suất so với đối thủ.

Nếu bạn vẫn đang phân vân, hãy chia sẻ cho VNTECH biết: Diện tích xưởng hiện tại và Độ dày dầm lớn nhất bạn muốn làm là bao nhiêu? Kỹ sư VNTECH sẽ trực tiếp lên phương án layout tối ưu nhất dành riêng cho bạn!
