Bộ điều khiển CNC 4 trục: Giải pháp chấn thông minh, tự động

Nếu bộ điều khiển CNC 2 trục là lựa chọn cho các dòng máy chấn kinh tế, bộ điều khiển CNC 3 trục là tiêu chuẩn cho sự ổn định, thì bộ điều khiển CNC 4 trục là đỉnh cao của sự linh hoạt và tự động hóa toàn diện. Không chỉ điều khiển độ cân bằng Y1, Y2 hay độ sâu nhát chấn, dòng 4 trục còn làm chủ hoàn toàn không gian của hệ thống cữ chặn thông qua trục R (nâng – hạ tự động) và hệ thống bù võng trục V.

Bộ điều khiển CNC 4 trục chính là giải pháp giúp doanh nghiệp xóa bỏ mọi rào cản khi gia công các biên dạng phức tạp, giảm thiểu tối đa sự phụ thuộc vào tay nghề thợ và đưa hiệu suất xưởng cơ khí lên một tầm cao mới. Với việc bổ sung các trục chuyển động thông minh, máy chấn có thể gia công chính xác, tự động những thao tác phức tạp nhất, giúp doanh nghiệp bứt phá về năng suất và chất lượng.

Nội dung bài viết

1 Bộ điều khiển CNC 4 trục là gì?
2 Tính năng của bộ điều khiển CNC 4 trục
3 Top các bộ điều khiển CNC 4 trục phổ biến
4 Bộ điều khiển CNC 4 trục dành cho máy nào?
5 So sánh bộ điều khiển CNC 2, 3 & 4 trục
6 Ứng dụng của bộ điều khiển CNC 4 trục

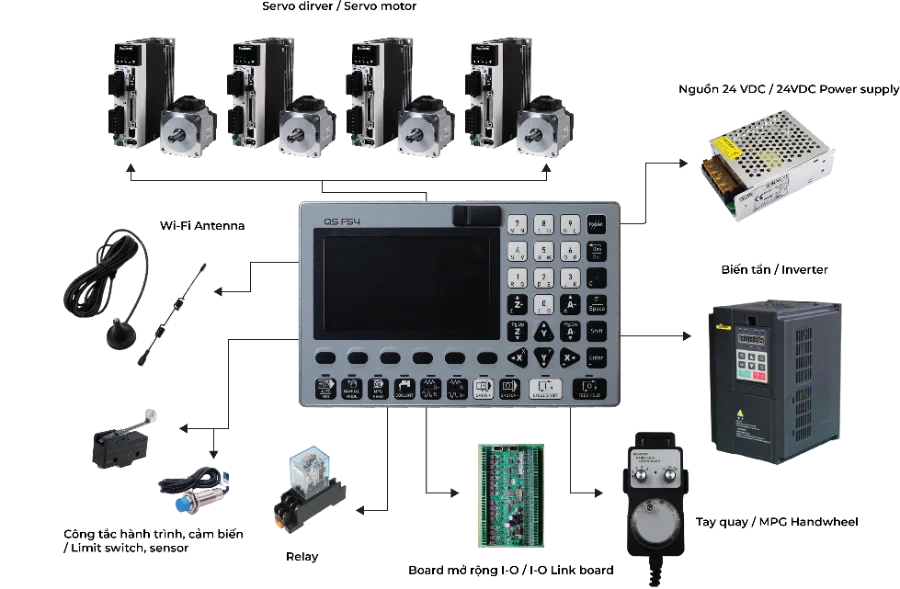

Bộ điều khiển CNC 4 trục là gì?

Bộ điều khiển CNC 4 trục là một trong những bộ điều khiển CNC cao cấp quản lý đồng thời 4 trục chuyển động cốt lõi của máy chấn:

Trục Y1 & Y2: Điều khiển độc lập 2 xi lanh thủy lực để cân bằng dầm máy.
Trục X: Điều khiển cữ sau tiến – lùi (xác định chiều dài nếp gấp).
Trục R (Trục thứ 4 đột phá): Đây là điểm khác biệt lớn nhất.
- Trục R điều khiển hệ thống cữ sau nâng lên hoặc hạ xuống tự động.

Sự khác biệt của bộ điều khiển CNC 4 trục nằm ở khả năng tự động hóa hành trình của cữ sau theo chiều đứng (trục R). Điều này cho phép máy chấn CNC gia công được những biên dạng hình chữ Z, hình bậc thang hoặc các chi tiết có độ cao nếp gấp khác nhau tăng tốc độ sản xuất lên ít nhất 30-50%.

Tính năng của bộ điều khiển CNC 4 trục

So với bộ điều khiển CNC 2 trục và 3 trục, bộ điều khiển CNC 4 trục là một bước tiến lớn về tự động hóa hành trình cữ. Dưới đây là các tính năng cải tiến cốt lõi:

Tự động hóa trục R (Nâng – Hạ cữ sau): Đây là cải tiến quan trọng nhất.
- Cữ sau không chỉ chạy tiến – lùi (trục X) mà còn tự động nâng lên hoặc hạ xuống.
- Giúp chấn các biên dạng hình chữ Z, hình bậc thang hoặc nếp gấp ngược.
- Loại bỏ 100% thời gian chờ đợi căn chỉnh tay.
- Giúp tốc độ ra hàng nhanh hơn gấp 1.5 lần.

Lập trình đồ họa và Mô phỏng 2D/3D:
- Hỗ trợ vẽ trực tiếp biên dạng sản phẩm trên màn hình cảm ứng.
- Máy tự động tính toán thứ tự các nhát chấn tối ưu.
- Cảnh báo va chạm giữa phôi với dao cối hoặc thân máy.
Tích hợp bù võng tự động (Crowning – Trục V):
- Bộ điều khiển tự tính toán độ biến dạng của dầm máy dựa trên lực chấn và chiều dài phôi.
- Sau đó điều khiển hệ thống bù ở giữa bàn máy.
- Đảm bảo góc chấn thẳng tắp từ đầu đến cuối.
Tính toán lực chấn và độ mở góc:
- Chỉ cần nhập độ dày và vật liệu, máy tự đưa ra áp suất (tấn) và chiều sâu dầm (Y1, Y2).
- Giảm thiểu 50% thời gian thiết lập và loại bỏ phế liệu do chấn thử.
Quản lý thư viện dao cối thông minh:
- Lưu trữ thông số hàng trăm bộ khuôn.
- Khi thay dao cối, máy tự động bù trừ kích thước giúp việc chuyển đổi mã hàng diễn ra trong vòng dưới 2 phút.
Lập trình đồ họa 2D/3D trực quan

- Hầu hết các bộ điều khiển 4 trục đều sở hữu màn hình cảm ứng lớn.
- Cho phép vẽ biên dạng sản phẩm trực tiếp hoặc nhập file CAD (.DXF).
- Máy sẽ tự động tính toán thứ tự các nhát chấn tối ưu nhất để tránh va chạm.
- Thợ vận hành không cần giỏi toán, chỉ cần nhìn hình ảnh mô phỏng là có thể thao tác chuẩn xác.

Sử dụng bộ điều khiển CNC 4 trục giúp tăng năng suất lên đến 40% so với bộ điều khiển CNC 3 trục khi xử lý các chi tiết có biên dạng phức tạp, đồng thời giảm tỉ lệ hỏng khuôn do va chạm xuống còn 0%.

Top các bộ điều khiển CNC 4 trục phổ biến

Trên thị trường máy công cụ hiện nay, các bộ điều khiển CNC 4 trục sau được đánh giá cao về độ ổn định tại Việt Nam:

Delem DA-58T (Hà Lan): Đây là bước nâng cấp hoàn hảo cho dòng 4 trục với khả năng đồ họa mạnh mẽ hơn.

Đặc điểm: Màn hình cảm ứng màu 15 inch sắc nét, giao diện hiện đại.
Ưu điểm:
- Thuật toán tính toán trình tự chấn cực thông minh.
- Tự động tính lực chấn và bù võng trục V chính xác tuyệt đối.
- Hỗ trợ mô phỏng đồ họa 2D giúp thợ tránh hoàn toàn lỗi va chạm.
Phân khúc: Cao cấp, dành cho các xưởng làm hàng xuất khẩu, linh kiện thang máy, tủ điện kỹ thuật cao.

Cybelec CybTouch 15 (Thụy Sĩ): Cực kỳ thân thiện với người vận hành.

Đặc điểm: Màn hình cảm ứng rộng, giao diện tối giản với các icon trực quan.
Ưu điểm:
- Khởi động cực nhanh.
- Tính năng EasyBend giúp thực hiện các nhát chấn đơn lẻ chỉ trong vài giây.
- Khả năng quản lý trục R rất mượt mà.
Phân khúc: Cao cấp, phù hợp cho các xưởng cần đào tạo thợ mới nhanh chóng.

ESA S640 (Ý): Thường xuất hiện trên các dòng máy nhập khẩu trực tiếp từ Châu Âu hoặc các dòng máy sản xuất tại Thổ Nhĩ Kỳ.

Đặc điểm: Thiết kế công nghiệp cực kỳ bền bỉ trong môi trường bụi bặm, nắng nóng.
Ưu điểm:
- Khả năng quản lý dữ liệu sản xuất rất tốt.
- Hỗ trợ tốt cho các thiết bị ngoại vi như: cánh tay robot hoặc hệ thống cấp phôi tự động.
Phân khúc: Trung và cao cấp.

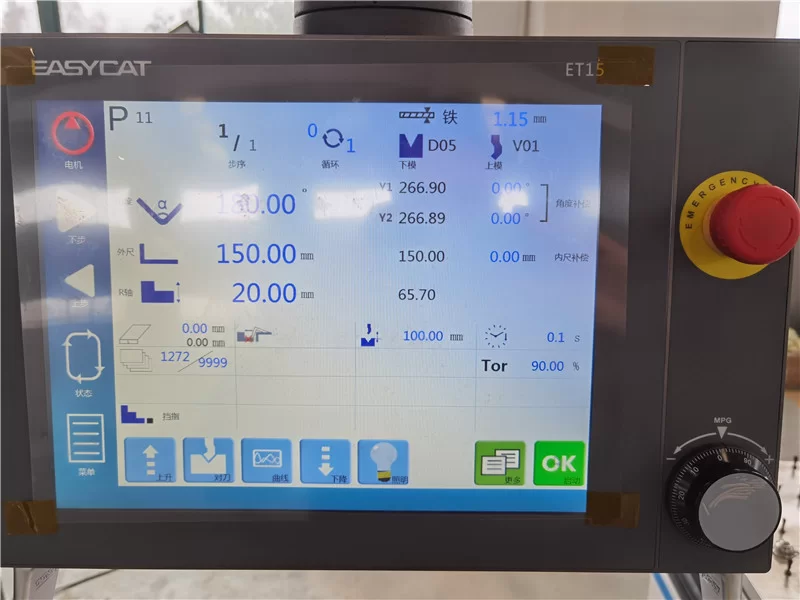

EasyCat ET15: Đây là dòng bộ điều khiển đang được VNTECH triển khai mạnh mẽ vì nó mang lại hiệu năng của các dòng cao cấp với mức giá cực kỳ hợp lý.

Đặc điểm: Màn hình cảm ứng đa điểm 15 inch, chạy trên nền tảng Linux ổn định.
Ưu điểm:
- Lập trình đồ họa 2D trực quan.
- Hỗ trợ vẽ biên dạng phôi ngay trên máy.
- Tích hợp sẵn các tính năng bù võng tự động và thư viện dao cối thông minh.
Phân khúc: Trung cấp, cực kỳ phù hợp với các xưởng gia công thuê cần thay đổi mã hàng liên tục.

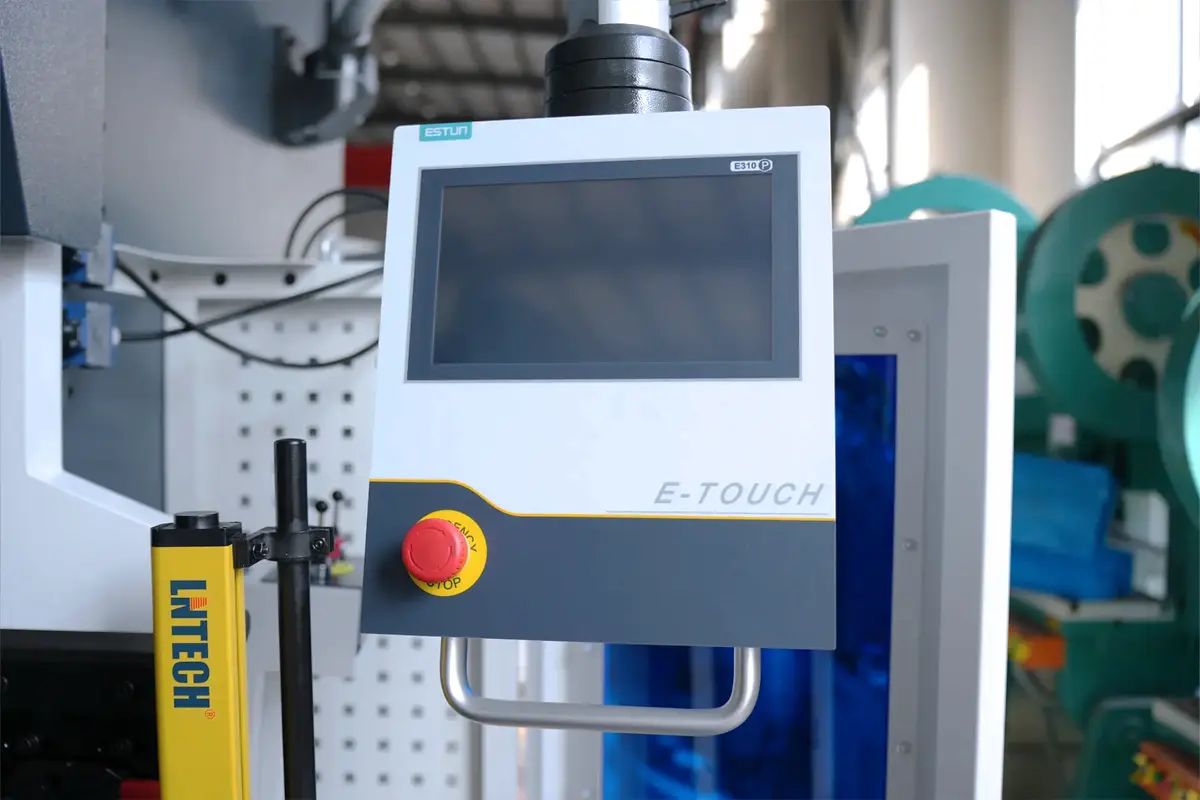

Estun E310P: Dành cho những xưởng muốn tiếp cận công nghệ 4 trục với ngân sách tiết kiệm nhất.

Đặc điểm: Kết hợp giữa màn hình cảm ứng và bàn phím vật lý.
Ưu điểm:
- Giá thành rẻ nhất trong phân khúc.
- Linh kiện thay thế luôn sẵn có và cực kỳ dễ tìm tại Việt Nam.
- Đầy đủ các tính năng cơ bản của một hệ thống 4 trục.
Phân khúc: Phổ thông, dành cho các xưởng chuyển dịch từ máy cơ lên máy CNC thông minh.

Lời khuyên từ VNTECH: Nếu bạn thường xuyên chấn các chi tiết có biên dạng hình chữ Z hoặc hình bậc thang, hãy ưu tiên các dòng có màn hình lớn như Delem DA-58T hoặc EasyCat ET15 để thợ có thể quan sát mô phỏng va chạm một cách rõ ràng nhất, tránh hỏng khuôn đáng tiếc.

>>> Xem thêm: Các bộ điểu khiển CNC 5 trục thông dụng

Bộ điều khiển CNC 4 trục dành cho máy nào?

Bộ điều khiển CNC 4 trục là bộ điều khiển cao cấp, thường có trong các dòng máy cơ khí sau:

Máy chấn CNC cao cấp: Thường là các dòng máy chấn cao cấp phục vụ sản xuất thang máy, vỏ tủ điện kỹ thuật cao hoặc đồ gia dụng Inox.

Máy cắt tôn CNC đa năng: Ở các dòng máy cắt tôn hiện đại, 4 trục giúp tự động hóa toàn bộ quy trình cắt để đạt độ chính xác milimet:

Trục X: Cữ sau xác định chiều dài tấm cắt.
Trục R: Tự động nâng cữ để tấm phôi rơi xuống sau khi cắt (chức năng nhả phôi).
Tính năng bổ sung: Tự động điều chỉnh khe hở lưỡi cắt và góc cắt dựa trên độ dày vật liệu được nhập vào bộ điều khiển.

Máy đột dập CNC mâm xoay: Dành cho các dòng máy đột lỗ tấm có độ phức tạp trung bình:

Trục X & Y: Di chuyển tấm phôi đến tọa độ cần đột.
Trục T (Turret): Xoay mâm dao để chọn đúng chày/cối cần thiết.
Trục C (Auto-index): Xoay khuôn đột để tạo các góc đột theo yêu cầu của bản vẽ.

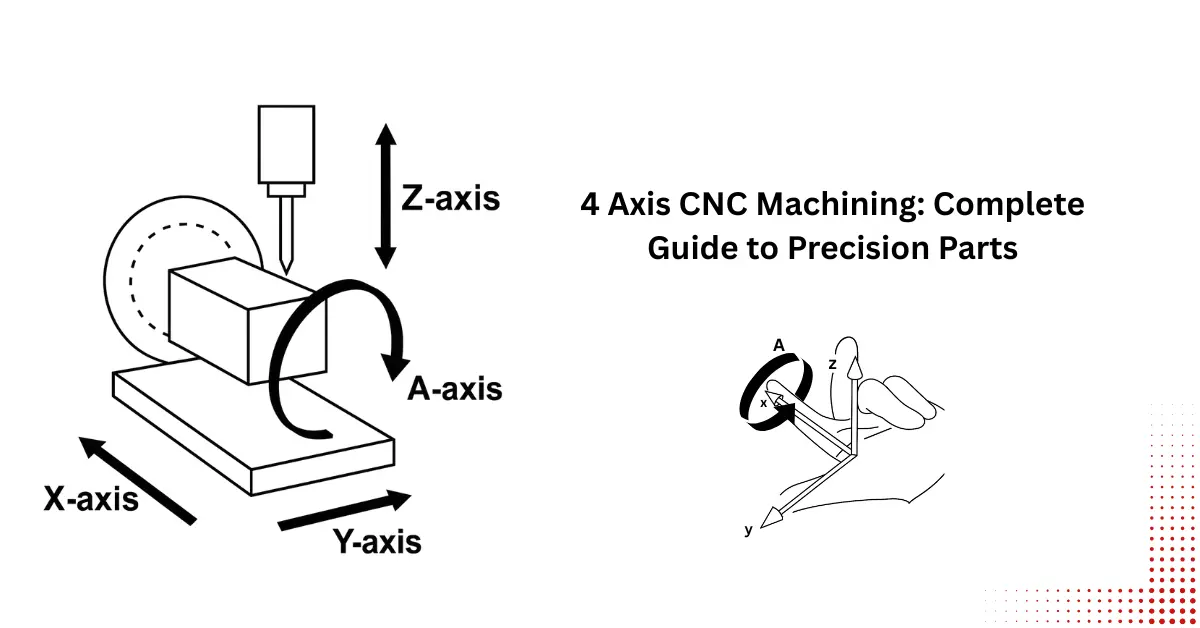

Máy phay CNC 4 trục: Trong gia công cơ khí chính xác, máy 4 trục là thiết bị không thể thiếu để làm các chi tiết phức tạp:

Trục X, Y, Z: Điều khiển bàn máy di chuyển theo 3 hướng không gian.
Trục A (hoặc Trục xoay):
- Thêm một bàn xoay (thường là mâm cặp) để xoay chi tiết xung quanh một trục.
- Điều này cho phép phay được các rãnh xoắn, bánh răng hoặc các bề mặt cong trên khối trụ.

Máy uốn ống CNC

4 trục điều khiển: Bao gồm góc uốn, chiều dài đẩy ống, góc xoay ống trong không gian và trục di chuyển đầu uốn để tránh va chạm.

So sánh bộ điều khiển CNC 2, 3 & 4 trục

Dưới đây là bảng so sánh giữa bộ điều khiển CNC 3 trục và các dòng 2, 4 trục:

Tiêu chí	CNC 2 Trục	CNC 3 Trục	CNC 4 Trục
Trục điều khiển	X, Y	X, Y1, Y2	X, Y1, Y2, R (hoặc thêm V)
Hệ thống xi lanh	– Điều khiển chung qua thanh xoắn cơ khí.	– Y1, Y2 điều khiển độc lập bằng van tỷ lệ điện – thủy lực.
Độ cân bằng dầm	– Dễ bị lệch sau thời gian dài sử dụng do mòn cơ khí.	– Tự động cân bằng nhờ thước đo tuyến tính và van tỷ lệ.	– Tự động cân bằng tuyệt đối, độ chính xác cực cao.
Cữ sau	– Chỉ tiến – lùi (Trục X).		– Tiến – lùi (X) & Nâng – hạ (R) tự động.
Bù võng	– Không có hoặc phải chỉnh tay bằng nêm cơ khí.	– Thường chỉnh tay hoặc hỗ trợ bù thủy lực cơ bản.	– Tự động hoàn toàn (Trục V) dựa trên lực chấn thực tế.
Giao diện	– Màn hình số đơn giản (LCD 1 màu).	– Màn hình màu.– Bắt đầu có đồ họa 2D.	– Màn hình cảm ứng lớn 15-19 inch– Đồ họa 2D/3D trực quan.
Lập trình	– Nhập tọa độ số thủ công.	– Lập trình số hoặc đồ họa cơ bản.	– Vẽ biên dạng trực tiếp hoặc nhập file từ CAD (.DXF).
Độ phức tạp sản phẩm	– Chấn các mặt hàng đơn giản (V, U, máng xối).	– Chấn hàng chính xác, hàng tủ điện tiêu chuẩn.	– Chấn các biên dạng phức tạp, nếp gấp ngược, hình chữ Z.
Độ chính xác	– Sai số khoảng ±0.5 – 1 độ.	– Sai số cực thấp ±0.1 – 0.3 độ.	– Độ chính xác gần như tuyệt đối (< ±0.1 độ).
Phân khúc	– Kinh tế, thu hồi vốn nhanh.	– Trung cấp, chuyên nghiệp.	– Cao cấp, gia công hàng chất lượng cao/xuất khẩu.

KẾT LUẬN:

Chọn bộ điều khiển CNC 2 Trục khi:
- Bạn chấn hàng số lượng lớn.
- Biên dạng đơn giản (máng xối, bản mã).
- Yêu cầu vốn đầu tư thấp và dễ tuyển thợ đứng máy.
Chọn bộ điều khiển CNC 3 Trục khi:
- Bạn bắt đầu làm các mặt hàng chính xác hơn (vỏ tủ điện tiêu chuẩn, thang máy).
- Cần độ bền dầm máy lâu dài .
- Không muốn mất thời gian căn chỉnh song song dầm.
Chọn bộ điều khiển CNC 4 Trục khi:
- Gia công hàng inox đắt tiền, hàng xuất khẩu hoặc các chi tiết máy phức tạp.

Ứng dụng của bộ điều khiển CNC 4 trục

Bộ điều khiển CNC 4 trục giúp xử lý các biên dạng phức tạp mà các dòng 2-3 trục khó đáp ứng được. Dưới đây là ứng dụng cụ thể trên từng dòng máy:

Máy chấn CNC điện – thủy lực

Tự động hóa nếp gấp phức tạp: hình chữ Z, hình bậc thang hoặc nếp gấp ngược.
Đảm bảo độ thẳng tuyệt đối từ đầu đến cuối.
Gia công hoàn hảo vỏ tủ điện kỹ thuật cao, khung thang máy và nội thất Inox cao cấp với sai số góc cực thấp.

Máy cắt tôn CNC đa năng

Nhả phôi tự động, giúp đẩy nhanh tốc độ lấy hàng.
Tự động chỉnh khe hở dựa trên độ dày tôn, đảm bảo mạch cắt không bị bavia hay xoắn tôn.

Máy phay CNC 4 trục

Gia công bề mặt cong: Phay các rãnh xoắn, bánh răng hoặc các chi tiết hình trụ phức tạp.
Giảm số lần gá đặt: Cho phép gia công nhiều mặt của chi tiết trong một lần gá, tăng độ chính xác vị trí giữa các bề mặt.

Máy đột dập CNC mâm xoay

Đột góc linh hoạt theo bản vẽ, giúp tạo ra các hình thù phức tạp mà không cần nhiều bộ khuôn khác nhau.
Di chuyển phôi nhanh chóng trên bàn máy với độ chính xác milimet.

Máy uốn ống CNC

Tạo hình 3D để tạo ra các đường ống dẫn khí, khung xe ô tô có biên dạng phức tạp.

Bộ điều khiển CNC 4 trục là khoản đầu tư cho tương lai. Nó không chỉ giúp bạn làm được những món hàng mà đối thủ không làm được, mà còn giúp bạn giảm chi phí nhân công và phế liệu một cách bền vững.
