Bộ điều khiển CNC 2 trục: Giải pháp tối ưu cho xưởng cơ khí

Bộ điều khiển CNC 2 trục là bước khởi đầu hoàn hảo cho lộ trình hiện đại hóa xưởng cơ khí. Với khả năng kiểm soát đồng thời 2 thông số quan trọng nhất của quá trình gia công, bộ điều khiển này giúp loại bỏ hoàn toàn các sai số do đo đạc bằng tay và giảm thiểu tối đa thời gian thiết lập máy.

Sự xuất hiện của bộ điều khiển CNC 2 trục không chỉ mang lại tốc độ sản xuất vượt trội mà còn giúp các doanh nghiệp tối ưu hóa chi phí đầu tư, đảm bảo tính đồng nhất cho mọi sản phẩm từ nhát cắt đầu tiên cho đến chi tiết cuối cùng.

Nội dung bài viết

1 Bộ điều khiển CNC 2 trục là gì?
2 Ưu điểm của bộ điều khiển CNC 2 trục
3 Top 5 bộ điều khiển CNC 2 trục phổ biến
4 Bộ điều khiển CNC 2 trục dùng cho máy nào?
5 So sánh các bộ điều khiển CNC 2, 3 & 4 trục
6 Cấu tạo của bộ điều khiển CNC 2 trục
7 Các tính năng giúp tăng năng suất
8 Ứng dụng của bộ điều khiển CNC 2 trục

Bộ điều khiển CNC 2 trục là gì?

Bộ điều khiển CNC 2 trục là một hệ thống điều khiển máy cơ khí được thiết kế để quản lý chuyển động của 2 trục tọa độ độc lập (Trục X – Y) thông qua hệ thống motor bước (Step) hoặc motor servo.

Thay vì người thợ phải đo đạc bằng thước lá, bộ điều khiển sẽ sử dụng các thuật toán số để điều khiển motor đưa các bộ phận cơ khí đến vị trí chính xác tuyệt đối theo chương trình đã cài đặt.

Ví dụ: Trên máy chấn CNC tiêu chuẩn, bộ điều khiển CNC 2 trục thường quản lý:

Trục X (Cữ sau): Điều khiển hệ thống cữ chặn tiến – lùi để xác định kích thước (độ dài) của nhát chấn.

Trục Y (Hành trình dầm): Điều khiển chiều sâu của dao chày đi xuống để xác định góc chấn (ví dụ chấn góc 90°, 135°).

Ưu điểm của bộ điều khiển CNC 2 trục

Dưới đây là những ưu điểm thiết thực nhất của bộ điều khiển CNC 2 trục giúp tối ưu hóa sản xuất cho các xưởng cơ khí:

Chi phí đầu tư thấp:
- Là giải pháp CNC có mức giá dễ tiếp cận nhất.
- Giúp doanh nghiệp nhanh chóng thu hồi vốn.
Tăng năng suất vượt trội:
- Tự động hóa quá trình di chuyển cữ.
- Giúp giảm thời gian dừng máy để đo đạc và căn chỉnh thủ công.
Đảm bảo tính đồng nhất:
- Đảm bảo hàng nghìn sản phẩm đồng nhất 100%.
Lập trình nhiều bước (Multi-step):
- Cho phép cài đặt chuỗi nhiều kích thước khác nhau trong một chương trình.
- Máy tự động nhảy bước sau mỗi lần đạp pedal.
Dễ dàng vận hành:
- Giao diện bảng số đơn giản, trực quan.
- Chỉ cần khoảng 15 phút là có thể sử dụng thành thạo.
Độ bền và ổn định cao:
- Cấu tạo đơn giản, ít linh kiện điện tử phức tạp.
- Rất bền bỉ trong môi trường bụi bẩn, dầu mỡ của xưởng cơ khí.
Tính năng an toàn:
- Cữ sau tự động lùi lại khi dao chạm phôi để tránh kẹt phôi.
- Bảo vệ an toàn cho cả máy và người vận hành.
Lưu trữ mã hàng:
- Ghi nhớ hàng chục chương trình sản phẩm.
- Khi cần làm lại hàng cũ, chỉ cần chọn mã số mà không phải thiết lập lại từ đầu.

Top 5 bộ điều khiển CNC 2 trục phổ biến

Tại thị trường Việt Nam hiện nay, phân khúc bộ điều khiển CNC 2 trục có rất nhiều thương hiệu từ phổ thông đến cao cấp.

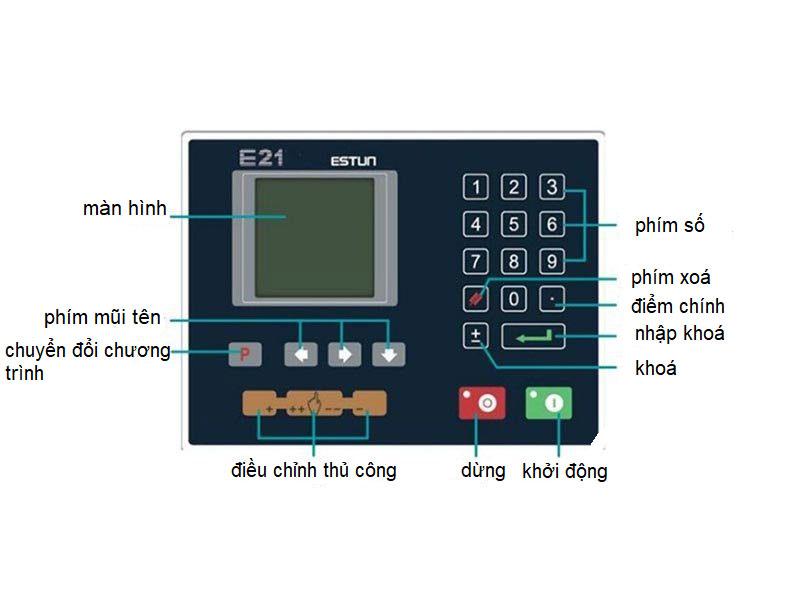

Estun E21 (Phổ biến nhất) xuất hiện trên hơn 80% các dòng máy chấn và máy cắt tôn cơ bản.

Đặc điểm: Màn hình LCD đơn sắc, bàn phím số cơ học cực bền.
Ưu điểm: Giá thành rẻ nhất, cực kỳ ổn định, chống nhiễu tốt và rất dễ sửa chữa.
Tính năng:
- Điều khiển trục X (cữ sau) và trục Y (hành trình dầm).
- Có chức năng lùi cữ và lưu trữ 40 chương trình.

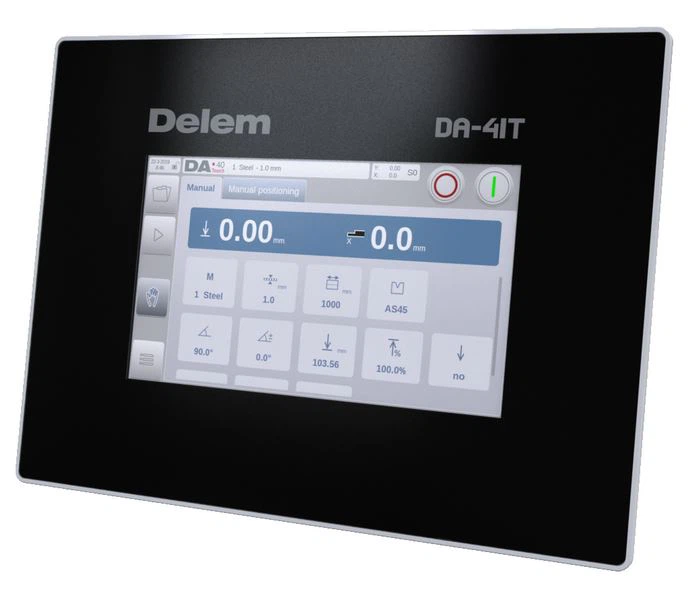

Delem DA-41T là lựa chọn cho những xưởng yêu cầu độ tin cậy và thương hiệu Châu Âu.

Đặc điểm: Màn hình màu TFT 4.7 inch, giao diện hiện đại hơn.
Ưu điểm:
- Thuật toán tính toán góc chấn và lực chấn thông minh hơn các dòng giá rẻ.
- Tốc độ xử lý lệnh nhanh và độ chính xác cao.
Tính năng: Quản lý thư viện dao cối chấn, hỗ trợ điều khiển Servo tích hợp rất mượt mà.

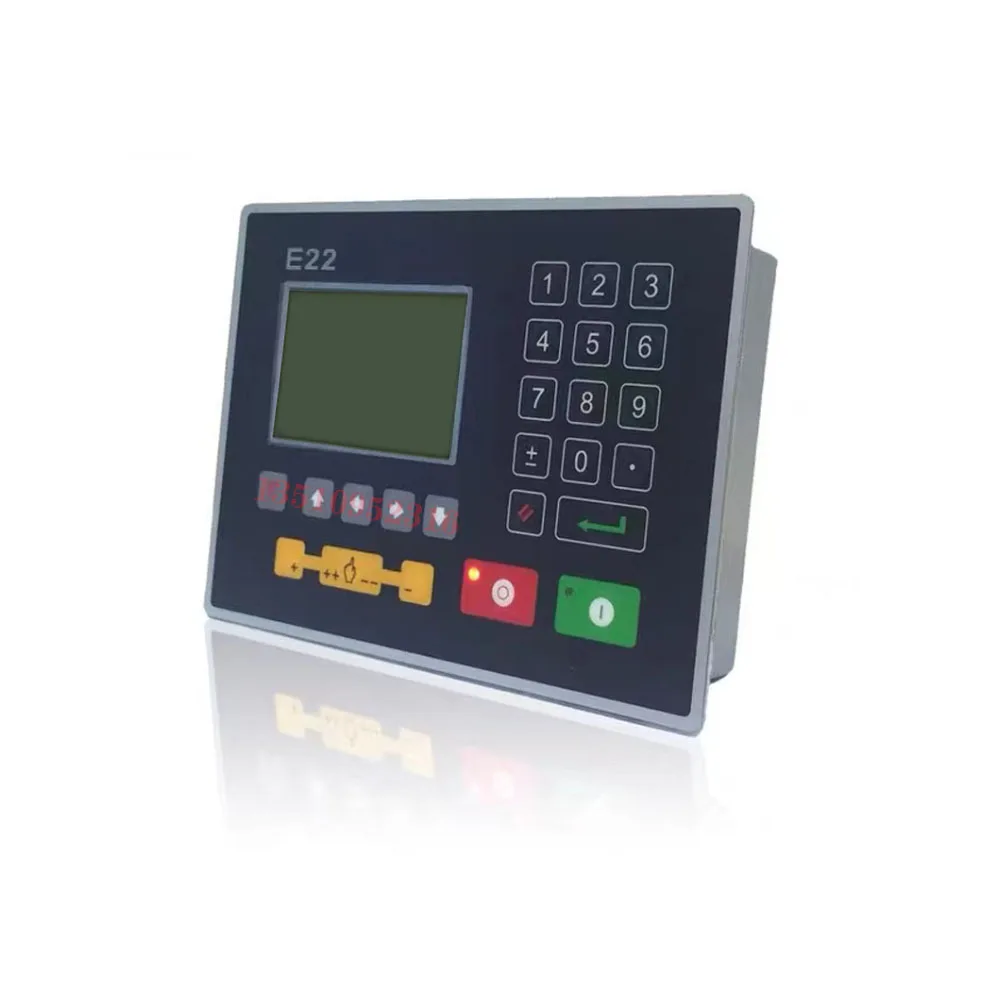

Estun E22 là dòng cải tiến dành cho những người thích sự đơn giản của E21 nhưng muốn trải nghiệm hiển thị tốt hơn.

Đặc điểm: Màn hình màu độ phân giải cao, giao diện đồ họa icon dễ nhìn hơn E21.
Ưu điểm:
- Khả năng tính toán độ mở góc và các thông số kỹ thuật nhanh hơn.
- Hỗ trợ tốt cho cả motor Servo.

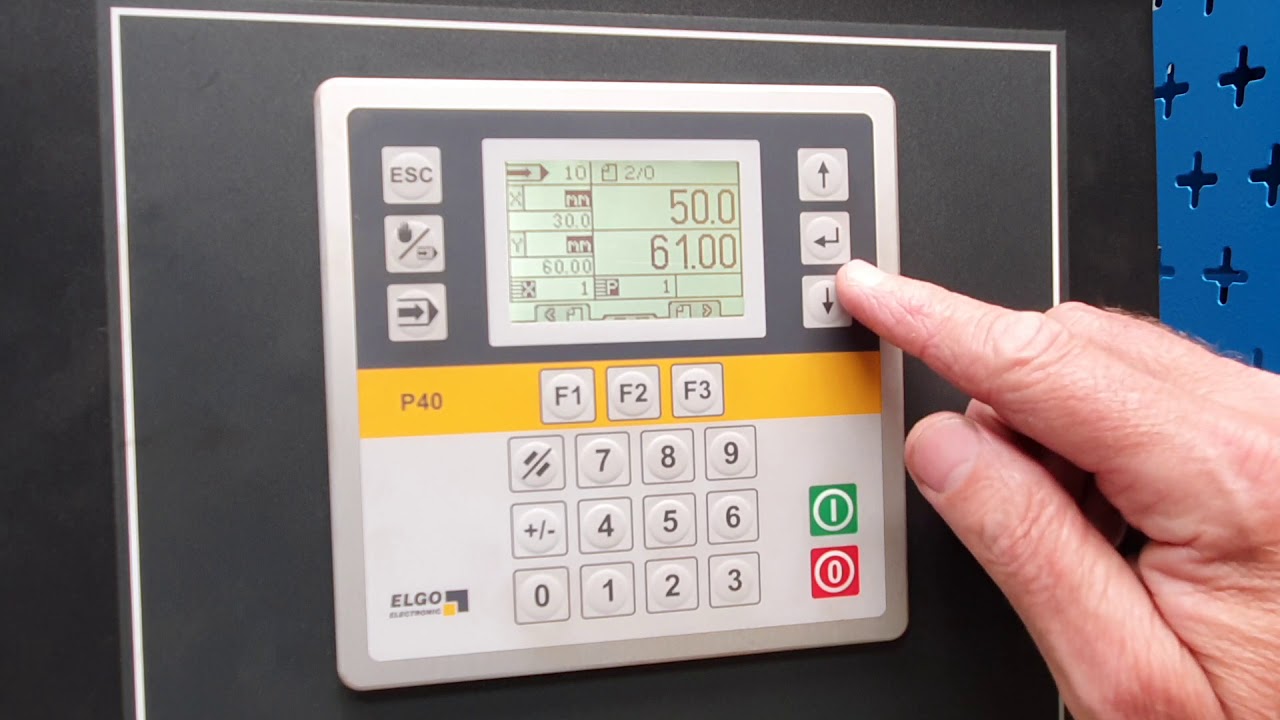

ELGO P40 thường được trang bị trên các dòng máy chấn hoặc máy cắt có xuất xứ từ Châu Âu.

Đặc điểm: Thiết kế nhỏ gọn, màn hình LED hiển thị số lớn, rất trực quan.
Ưu điểm: Độ bền linh kiện cực cao, hoạt động ổn định trong môi trường nhiệt độ khắc nghiệt.

HUST HK58 thường được thấy trên các máy chấn, máy cắt nhập khẩu từ Đài Loan hoặc các máy nội địa Trung Quốc chất lượng cao.

Đặc điểm: Giao diện lập trình khá thân thiện, hỗ trợ tiếng Anh tốt.
Ưu điểm: Khả năng đồng bộ giữa phần cứng và phần mềm tốt, ít lỗi vặt về tín hiệu.

Lời khuyên của VNTECH:

Ưu tiên chi phí & Dễ thay thế: Hãy chọn Estun E21.
Ưu tiên độ chính xác & Thương hiệu: Hãy chọn Delem DA-41T.
Ưu tiên sự hiện đại trong phân khúc rẻ: Chọn Estun E22.

Bộ điều khiển CNC 2 trục dùng cho máy nào?

Bộ điều khiển CNC 2 trục là dòng điều khiển cơ bản, tập trung vào việc quản lý 2 chuyển động quan trọng nhất của máy công cụ. Nhờ sự đơn giản, bền bỉ và chi phí thấp, dòng này đặc biệt phổ biến trong các xưởng gia công vừa và nhỏ.

Máy chấn tôn thủy lực: Đây là ứng dụng phổ biến nhất của bộ điều khiển 2 trục tại Việt Nam (Estun E21, E22 hoặc Delem DA-41T).

Trục X (Cữ sau): Điều khiển hệ thống cữ chặn tiến – lùi để xác định kích thước nếp gấp.
Trục Y (Hành trình dầm): Điều khiển chiều sâu của dao chày đi xuống để xác định góc chấn.

=> Lợi ích: Thay vì vặn thước tay, máy sẽ tự động đưa cữ về đúng vị trí và dừng dầm ở độ cao chính xác để ra góc chấn đồng đều.

Máy cắt thủy lực: Bộ điều khiển CNC 2 trục trên máy cắt giúp tối ưu hóa việc phân đoạn tấm phôi lớn thành các tấm nhỏ có kích thước khác nhau.

Trục X: Điều khiển cữ sau tiến – lùi để xác định chiều dài tấm cắt.
Trục phụ (thứ 2): Thường dùng để đếm số nhát cắt hoặc điều chỉnh khoảng cách khe hở giữa hai lưỡi cắt (Blade gap) cho phù hợp với độ dày vật liệu.

=> Lợi ích: Cắt nhanh, chính xác và giảm thiểu phế liệu do sai số đo đạc.

Máy đột dập CNC: Dành cho các dòng máy đột dập không quá phức tạp, cần định vị phôi trên bàn máy.

Trục X & Y: Điều khiển tọa độ của tấm phôi trên bàn máy để đưa vị trí cần đột đến đúng tâm của đầu đấm.

=> Lợi ích: Đảm bảo khoảng cách giữa các lỗ đột cực kỳ đồng đều, điều mà thao tác tay khó lòng đạt được.

Máy tiện CNC 2 trục: Các dòng máy tiện cơ bản nhất cũng chỉ cần 2 trục điều khiển:

Trục X: Điều khiển chuyển động tiến vào/ra (quyết định đường kính chi tiết).
Trục Z: Điều khiển chuyển động dọc theo thân máy (quyết định chiều dài chi tiết).

Máy khoan hoặc Máy hàn định vị

Trục X & Y: Di chuyển đầu khoan hoặc mỏ hàn đến các tọa độ đã lập trình sẵn trên một mặt phẳng.

Tại VNTECH, chúng tôi cung cấp các dòng máy chấn, máy cắt, máy đột dập, máy phay tiện,… tích hợp bộ điều khiển CNC 2 trục chính hãng, được tinh chỉnh phần cứng để đạt độ bền cao nhất trong điều kiện sản xuất tại Việt Nam.

So sánh các bộ điều khiển CNC 2, 3 & 4 trục

Việc so sánh giữa bộ điều khiển CNC 2 trục và các dòng 3, 4 trục thực chất là sự phân cấp về khả năng tự động hóa và độ phức tạp của sản phẩm mà máy có thể xử lý.

Tiêu chí	CNC 2 Trục	CNC 3 Trục	CNC 4 Trục
Trục điều khiển	X, Y	X, Y1, Y2	X, Y1, Y2, R (hoặc thêm V)
Hệ thống xi lanh	– Điều khiển chung qua thanh xoắn cơ khí.	– Y1, Y2 điều khiển độc lập bằng van tỷ lệ điện – thủy lực.
Độ cân bằng dầm	– Dễ bị lệch sau thời gian dài sử dụng do mòn cơ khí.	– Tự động cân bằng nhờ thước đo tuyến tính và van tỷ lệ.	– Tự động cân bằng tuyệt đối, độ chính xác cực cao.
Cữ sau	– Chỉ tiến – lùi (Trục X).		– Tiến – lùi (X) & Nâng – hạ (R) tự động.
Bù võng	– Không có hoặc phải chỉnh tay bằng nêm cơ khí.	– Thường chỉnh tay hoặc hỗ trợ bù thủy lực cơ bản.	– Tự động hoàn toàn (Trục V) dựa trên lực chấn thực tế.
Giao diện	– Màn hình số đơn giản (LCD 1 màu).	– Màn hình màu. – Bắt đầu có đồ họa 2D.	– Màn hình cảm ứng lớn 15-19 inch – Đồ họa 2D/3D trực quan.
Lập trình	– Nhập tọa độ số thủ công.	– Lập trình số hoặc đồ họa cơ bản.	– Vẽ biên dạng trực tiếp hoặc nhập file từ CAD (.DXF).
Độ phức tạp sản phẩm	– Chấn các mặt hàng đơn giản (V, U, máng xối).	– Chấn hàng chính xác, hàng tủ điện tiêu chuẩn.	– Chấn các biên dạng phức tạp, nếp gấp ngược, hình chữ Z.
Độ chính xác	– Sai số khoảng ±0.5 – 1 độ.	– Sai số cực thấp ±0.1 – 0.3 độ.	– Độ chính xác gần như tuyệt đối (< ±0.1 độ).
Phân khúc	– Kinh tế, thu hồi vốn nhanh.	– Trung cấp, chuyên nghiệp.	– Cao cấp, gia công hàng chất lượng cao/xuất khẩu.

KẾT LUẬN:

Chọn bộ điều khiển CNC 2 Trục khi:
- Bạn chấn hàng số lượng lớn.
- Biên dạng đơn giản (máng xối, bản mã).
- Yêu cầu vốn đầu tư thấp và dễ tuyển thợ đứng máy.
Chọn bộ điều khiển CNC 3 Trục khi:
- Bạn bắt đầu làm các mặt hàng chính xác hơn (vỏ tủ điện tiêu chuẩn, thang máy).
- Cần độ bền dầm máy lâu dài .
- Không muốn mất thời gian căn chỉnh song song dầm.
Chọn bộ điều khiển CNC 4 Trục khi:
- Gia công hàng inox đắt tiền, hàng xuất khẩu hoặc các chi tiết máy phức tạp.

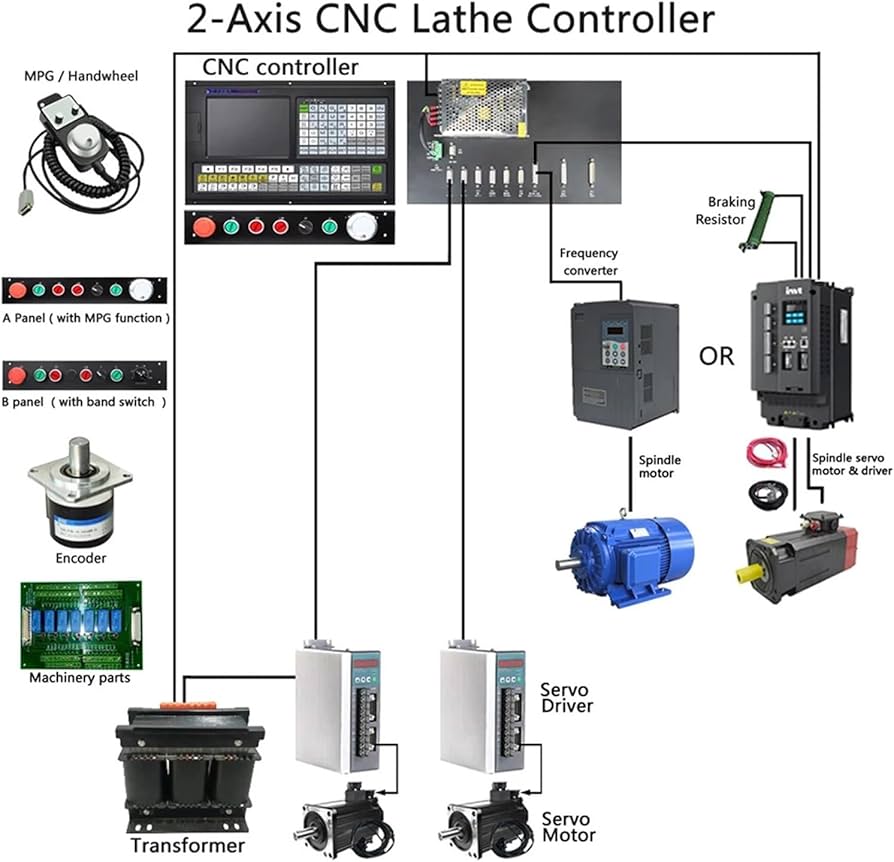

Cấu tạo của bộ điều khiển CNC 2 trục

Một bộ điều khiển CNC 2 trục hoàn chỉnh bao gồm các linh kiện như:

Bộ điều khiển trung tâm: Là phần màn hình hiển thị (như Estun E21 hoặc Delem DA-41T).
- Đây là nơi nhận lệnh và hiển thị trạng thái máy.
Bộ biến tần/Driver: Đóng vai trò khuếch đại tín hiệu từ bộ điều khiển để cung cấp năng lượng cho motor hoạt động.
Hệ thống Motor:
- Motor Step (Động cơ bước): Giá rẻ, phù hợp cho máy tải nhẹ.
- Motor Servo (Động cơ Servo): Độ chính xác cực cao, tốc độ nhanh và có phản hồi (vòng lặp kín).
Cơ cấu truyền động cơ khí: Bao gồm trục vít me bi và đai ốc bi.
- Trục vít me bi giúp chuyển đổi chuyển động quay của motor thành chuyển động tịnh tiến mượt mà.
- Giảm thiểu tối đa ma sát và độ rơ.
Cảm biến giới hạn: Đảm bảo an toàn, ngăn không cho các trục di chuyển quá hành trình gây hỏng hóc cơ khí.

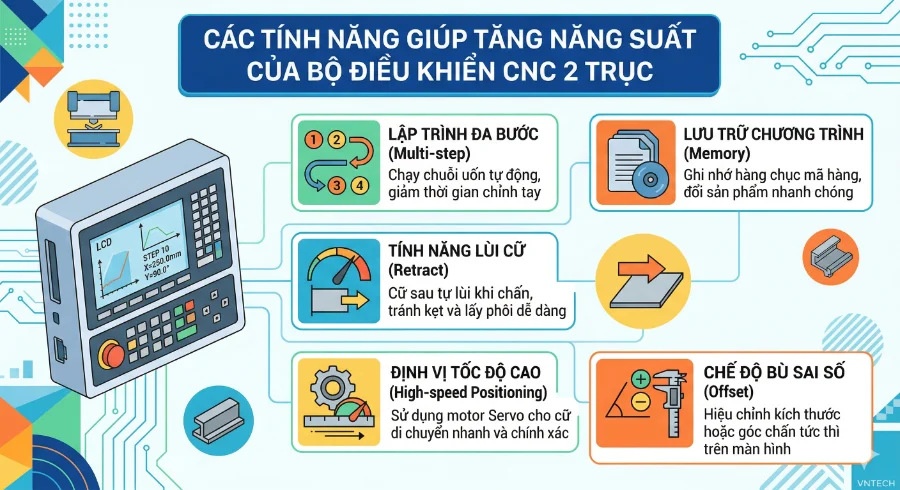

Các tính năng giúp tăng năng suất

Dù là dòng máy giá rẻ, nhưng bộ điều khiển CNC 2 trục sở hữu những tính năng cực kỳ thực dụng:

Dưới đây là các tính năng cốt lõi của bộ điều khiển CNC 2 trục giúp tối ưu hóa tốc độ làm việc tại xưởng:

Lập trình đa bước (Multi-step):
- Tự động thực hiện chuỗi nhiều nếp gấp khác nhau trong một chương trình.
- Cữ sau tự nhảy vị trí ngay sau mỗi lần đạp pedal.
Lưu trữ chương trình (Memory):
- Ghi nhớ hàng chục mã hàng.
- Khi làm lại sản phẩm cũ chỉ cần chọn mã, không mất thời gian thiết lập lại từ đầu.
Tính năng lùi cữ (Retract):
- Cữ sau tự động lùi lại khi dao chạm phôi để tránh kẹt.
- Giúp thợ lấy sản phẩm ra nhanh hơn.
Định vị tốc độ cao:
- Sử dụng motor Servo giúp cữ di chuyển nhanh và dừng chính xác tuyệt đối.
- Bỏ qua bước đo đạc thủ công.
Chế độ bù sai số (Offset):
- Hiệu chỉnh kích thước hoặc góc chấn chỉ bằng một thao tác nhập liệu.
- Thay đổi đồng bộ cho toàn bộ các bước sau.
Đếm sản phẩm tự động:
- Theo dõi sát sao số lượng hàng đã hoàn thành ngay trên màn hình để kiểm soát tiến độ đơn hàng.

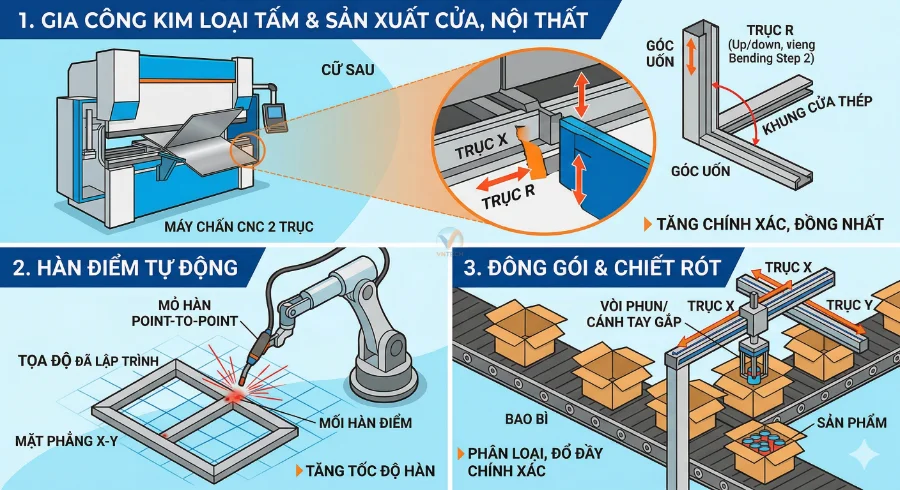

Ứng dụng của bộ điều khiển CNC 2 trục

Nhờ khả năng điều khiển chính xác 2 chuyển động độc lập, bộ điều khiển CNC 2 trục được ứng dụng rộng rãi trong các lĩnh vực gia công kim loại tấm và chế tạo máy cơ bản.

Gia công kim loại tấm: Thường dùng bộ điều khiển Estun E21 hay Delem DA-41T.

Chấn tạo hình:
- Gia công các loại máng xối, vỏ tủ điện đơn giản.
- Gia công thang máng cáp, bản mã và các loại thép hình chữ V, U, Z.
Cắt tấm: Chia tấm phôi thành các đoạn có kích thước khác nhau.
Đột dập định vị: Di chuyển tấm phôi theo trục X-Y để dập lỗ theo các khoảng cách đã lập trình sẵn trên mặt phẳng.

Gia công cơ khí chính xác

Tiện CNC cơ bản: Gia công các chi tiết tròn xoay đơn giản như: trục, vít và các vòng đệm.
Khoan tọa độ:
- Tự động di chuyển bàn máy hoặc đầu khoan đến đúng vị trí X-Y để khoan lỗ.
- Giúp loại bỏ việc lấy dấu thủ công và tăng độ chính xác giữa các tâm lỗ.

Công nghiệp sản xuất cửa, nội thất kim loại

Sản xuất cửa thép, cửa cuốn: Gia công các nếp gấp khung cửa, cánh cửa với độ đồng nhất cao.
Nội thất văn phòng: Chấn các chi tiết ngăn kéo, tủ tài liệu, kệ kho hàng bằng sắt/inox.

Lĩnh vực quảng cáo, trang trí

Chấn chữ nổi kim loại: Tạo các góc uốn cho chữ quảng cáo bằng inox hoặc nhôm.
Khung tranh, khung biển hiệu: Cắt và chấn các thanh nẹp định hình trang trí.

Các lĩnh vực hỗ trợ sản xuất khác

Hàn điểm tự động: Di chuyển mỏ hàn đến các vị trí cố định trên mặt phẳng để thực hiện các mối hàn điểm.
Đóng gói và chiết rót: Di chuyển vòi phun hoặc cánh tay gắp theo hai hướng để phân loại hoặc đổ đầy sản phẩm vào bao bì.

Nếu xưởng của bạn đang làm các mặt hàng dân dụng như: cửa thép, tủ điện đơn giản, máng xối,… thì bộ điều khiển CNC 2 trục là khoản đầu tư thông minh nhất để chuyên nghiệp hóa sản xuất và tăng sức cạnh tranh trên thị trường.

Hãy liên hệ ngay với VNTECH để được tư vấn chi tiết về các bộ điều khiển CNC phù hợp nhất với nhu cầu của bạn!
