Máy uốn ống 2 đầu là giải pháp nâng cao năng suất cho dây chuyền gia công hàng từ chân ghế chân quỳ văn phòng, khung đầu giường y tế, hệ thống baga, ghi-đông xe máy,… Sự xuất hiện của dòng máy uốn 2 đầu này đã giúp việc định hình phôi từ 2 phía chỉ với một hành trình duy nhất, giảm 50% thời gian gia công và nhân đôi sản lượng.

Tại VNTECH, chúng tôi xem dòng máy này là thiết bị chiến lược để các xưởng cơ khí nội thất và linh kiện xe máy tối đa hóa lợi nhuận. VNTECH hỗ trợ toàn diện từ khâu thiết kế khuôn mẫu đến việc mời khách hàng đi xem quy trình máy hoạt động để kiểm chứng trước khi đầu tư.
Nội dung bài viết
Máy uốn ống 2 đầu là gì?
Máy uốn ống 2 đầu (Double Heads Tube Bender) là dòng máy uốn ống thủy lực chuyên dụng để chấn uốn đồng thời hai góc ở 2 đầu thanh ống chỉ trong một chu kỳ chạy máy. Thay vì phải uốn tuần tự từng góc đơn lẻ, thiết bị này tiếp cận phôi từ 2 phía đối ứng, giúp cắt giảm 50% thời gian gia công và nhân đôi năng suất cho nhà xưởng.

Dòng máy uốn ống 2 đầu này sở hữu những ưu điểm vượt trội như:
- Xả hàng siêu tốc, năng suất nhân đôi: Tốc độ đạt từ 3.5 – 5.5 giây / hành trình.
- Đảm bảo tính đối xứng tuyệt đối, loại bỏ rủi ro bập bênh khi gá lắp.
- Kiểm soát dung sai góc uốn ổn định, khống chế sai số góc uốn 0.15 độ.
- Đổi mã hàng linh hoạt, nhanh chóng, thời gian setup đổi mã hàng dưới 5 phút.
- Lực kẹp khỏe, chống móp vách tố giúp lòng ống tròn đều, không nhăn rạn.
- Hiệu quả kinh tế cao giúp các xưởng cơ khí nội thất và phụ tùng xe máy thu hồi vốn thần tốc.

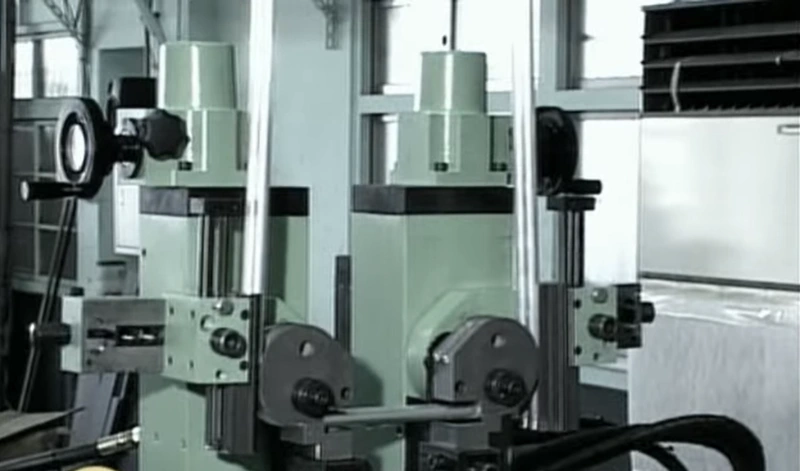

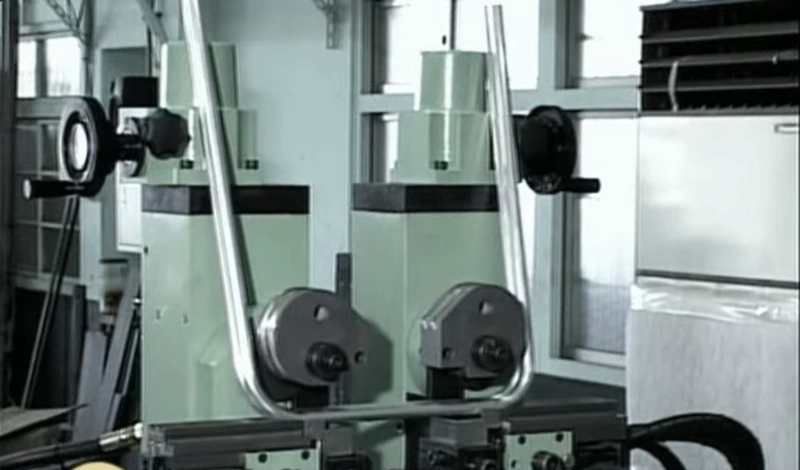

Tính năng của máy uốn ống 2 đầu TB-38
Dưới đây là các tính năng của dòng máy uốn ống 2 đầu TB-38:

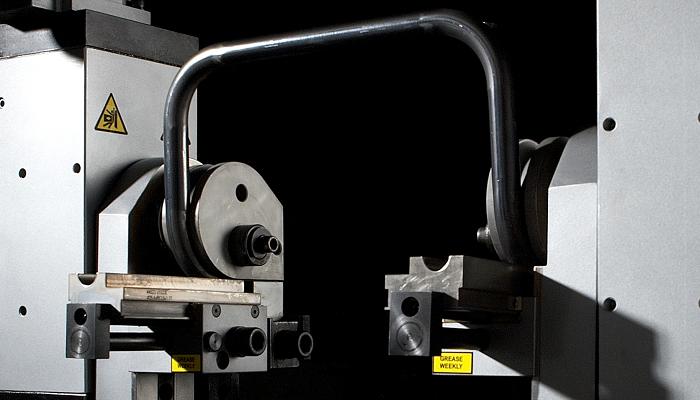

- Uốn đồng thời góc kép siêu tốc:
- Bẻ cong cùng lúc 2 góc ở 2 đầu ống chỉ trong 1 chu kỳ.
- Thời gian hoàn thành hành trình cực nhanh từ 3.5 – 4.5 giây.

- Định hình không gian 3D linh hoạt:
- Hai đầu uốn có khả năng xoay lật góc nghiêng từ 0° đến 90°.
- Cho phép tạo ra các biên dạng uốn lệch mặt phẳng đối xứng phức tạp.
- Căn chỉnh khoảng cách trục bằng tay quay:
- Di chuyển đầu máy dễ dàng trên hệ thống ray tuyến tính.
- Khoảng cách uốn lớn nhất lên tới 2,000mm.
- Kiểm soát dung sai góc uốn ổn định:
- Hệ thống van thủy lực công nghiệp điều tiết dòng dầu mịn màng.
- Khống chế sai số góc bẻ luôn đồng đều ở mức 0.15 độ.

- Chu trình chạy linh hoạt:
- Uốn đồng thời cả 2 đầu.
- Uốn độc lập từng đầu đơn lẻ.

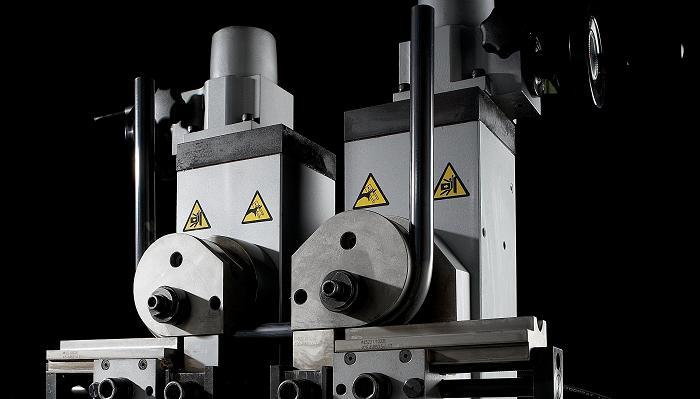

- Kẹp khuôn thủy lực chống móp vách:
- Áp lực tĩnh thủy lực lớn giữ phôi bám chặt vào rãnh khuôn.
- Chống trượt phôi, bảo toàn lòng ống tròn đều, không nhăn rạn.
- Lập trình góc kỹ thuật số dễ dàng:
- Giao diện điều khiển công nghiệp trực quan.
- Lưu trữ nhiều chương trình uốn cho từng đầu máy.
- Hệ thống tản nhiệt dầu độc lập:
- Tích hợp bộ làm mát dầu thủy lực giúp duy trì nhiệt độ dầu ổn định.
- Đảm bảo máy chạy đầm, không bị trượt góc đàn hồi khi vận hành liên tục 3 ca.
Máy uốn ống 2 đầu TB-38 làm được gì?
Dưới đây là những việc thực tế mà máy uốn ống 2 đầu TB-38 có thể xử lý hoàn hảo tại nhà xưởng:
- Uốn chân ghế chân quỳ văn phòng bằng inox hoặc thép.
- Uốn khung đầu giường y tế: Định hình hai góc, khung sườn đầu giường hoặc đuôi giường.
- Gia công tay dắt sau (baga) xe máy, xe đạp điện.
- Uốn ghi-đông (tay lái) xe đạp, xe máy đều nhau như đúc.
- Sản xuất khung xe đẩy siêu thị cỡ trung và lớn.
- Chấn uốn khung bàn ghế học sinh bằng ống thép tròn hoặc thép hộp vách dày.
- Gia công giàn phơi và đồ gia dụng, khung võng xếp inox xuất khẩu.
- Uốn thanh giằng và cản bảo vệ ô tô của xe chuyên dụng.
>>> Xem thêm các model máy uốn ống:
- Máy uốn ống 3 trục CNC SB-90AUTO
- Máy uốn ống 1 trục SB-80NC
- Máy uốn ống điện SB Series
- Máy uốn ống inox tự động

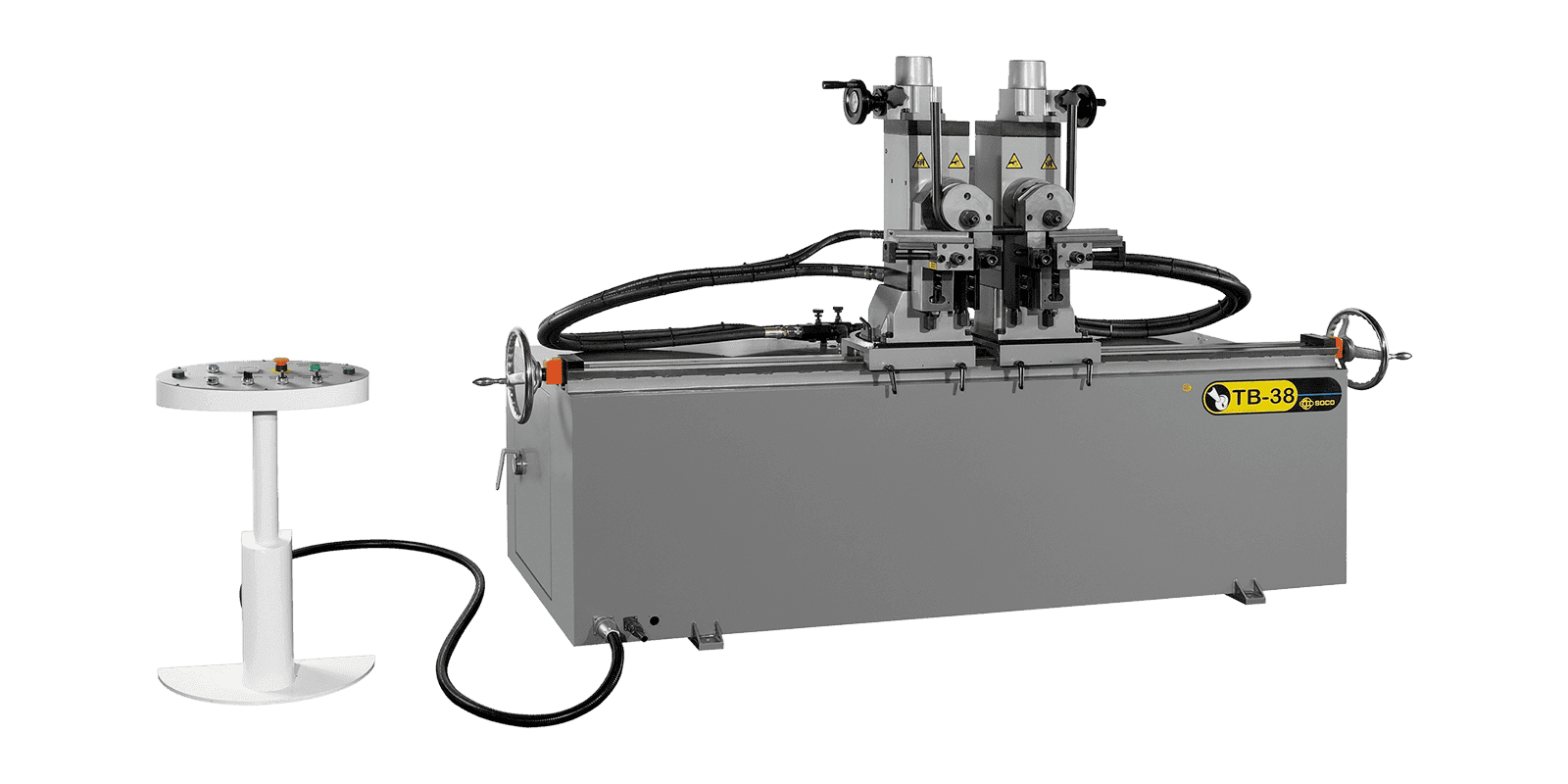

Thông số máy uốn ống 2 đầu TB-38
Dưới đây là bảng thông số kỹ thuật chi tiết của dòng Máy uốn ống 2 đầu TB-38:
| Hạng mục | Đơn vị | Thông số |
| NĂNG LỰC GIA CÔNG | ||
| Uốn thép mềm | mm | 38.1 mm x 2.0t |
| Uốn inox | mm | 38.1 mm x 1.6t |
| Bán kính uốn | mm | 38 mm – 150 mm |
| Góc uốn lớn nhất | Độ | 185° |
| KÍCH THƯỚC GIỚI HẠN PHÔI | ||
| Khoảng cách uốn nhỏ nhất | mm | 220 mm |
| Khoảng cách uốn lớn nhất | mm | 2,000 mm |
| HỆ THỐNG TRUYỀN ĐỘNG & ĐIỀU KHIỂN | ||
| Phương thức truyền động | – | Thủy lực tích hợp |
| Áp suất hệ thống thủy lực | kg/cm2 | 140 |
| Hệ thống điều khiển | – | – Vi xử lý kỹ thuật số (NC Control)
– Màn hình cảm ứng |
| Bộ nhớ lưu trữ chương trình | – 16 nhóm chương trình.
– Mỗi nhóm lưu tối đa 16 góc uốn |
|
| Chế độ vận hành vận hành | – | Tự động hoàn toàn (Auto) / Bán tự động / Chạy nhấp từng bước (Inch) |
| ĐỘ CHÍNH XÁC & TỐC ĐỘ | ||
| Sai số góc uốn | Độ | 0.15° |
| Tốc độ uốn | Độ/s | 60°/s |
| Thời gian 1 chu kỳ uốn | Giây | 3.5 – 4.5 giây |
| CẤU HÌNH XOAY ĐẦU KHÔNG GIAN (3D) | ||
| Khả năng xoay nghiêng | Độ | 0° – 90° |
| Hướng uốn của 2 đầu | – | Uốn cùng hướng mặt phẳng hoặc lệch hướng không gian 3D |
| THÔNG SỐ ĐIỆN & CƠ KHÍ | ||
| Công suất động cơ | kW | 5.5 kW (7.5 HP) |
| Hệ thống làm mát | – | Tích hợp quạt tản nhiệt làm mát dầu tuần hoàn tự động |
| Trọng lượng | kg | ~1,500 kg |
| Kích thước (D x R x C) | mm | 2.700 x 1.100 x 1.400 |
Bảng giá các model máy uốn ống 2 đầu
Dưới đây là bảng giá tham khảo dòng máy uốn ống 2 đầu tại VNTECH:
| Model | Khả năng uốn | Khoảng cách uốn | Giá tham khảo (VNĐ) | Ứng dụng |
| TB-32 | 32.0 mm x 2.0t | 1,600 mm | 390.000.000 | – Bàn ghế học sinh, đồ gia dụng nhỏ |
| TB-38 | 38.1 mm x 2.0t | 2,000 mm | 480.000.000 | – Chân ghế chân quỳ văn phòng, giường y tế |
| TB-50 | 50.8 mm x 2.5t | 2,500 mm | 620.000.000 | – Giàn không gian công trình, xe đẩy siêu thị lớn |
| TB-38 3D | 38.1 mm x 2.0t | 2,000 mm | 590.000.000 | – Đầu uốn xoay góc 0-90° tự động, baga xe máy, thanh giằng ô tô 3D |
| TB-50 3D | 50.8 mm x 2.5t | 2,500 mm | 760.000.000 | – Đầu uốn xoay góc 0-180° tự động, linh kiện cơ khí 3D chịu lực cao |
Lưu ý: Mức giá trên mang tính chất tham khảo. Giá thực tế phụ thuộc vào cấu hình khách hàng lựa chọn.
Ứng dụng của máy uốn ống 2 đầu
Dưới đây là các ứng dụng thực tế của máy uốn ống 2 đầu trong các ngành công nghiệp hiện nay:
- Ngành sản xuất Nội thất, Đồ gia dụng
- Khung ghế chân quỳ: chân ghế văn phòng, ghế quán cafe.
- Khung bàn ghế học sinh: chân bàn, chân ghế trường học.
- Đồ gia dụng thông minh: khung võng xếp inox, giàn phơi quần áo, giá kệ siêu thị, xe đẩy hàng, khung xe nôi trẻ em.
- Ngành Y tế
- Khung giường bệnh viện: gương đầu giường, đuôi giường đa năng.
- Thiết bị hỗ trợ: sườn xe lăn chịu lực, xe đẩy cáng thương, khung ghế tập phục hồi chức năng chuyên dụng.
- Ngành công nghiệp Ô tô, Xe máy
- Ghi-đông (tay lái) của xe máy, xe đạp điện.
- Hệ thống baga, khung bảo vệ động cơ xe mô tô phân khối lớn.
- Thanh giằng ô tô của xe tải, xe chuyên dụng.
- Ngành Cơ khí xây dựng và Kết cấu
- Lan can, hàng rào, cổng cửa xếp, tay vịn kết cấu đối xứng phẳng.
- Khung vòm nông nghiệp: nhà màng, nhà kính công nghệ cao hoặc giàn không gian sự kiện.
Sở hữu khả năng định hình đồng thời cả 2 góc, máy uốn ống 2 đầu đảm bảo chất lượng phôi ra đồng đều tuyệt đối, triệt tiêu 100% rủi ro bập bênh khi gá lắp lắp ráp. Với mức vốn đầu tư cực kỳ hợp lý, đây là vũ khí chiến lược giúp các xưởng sản xuất nội thất chân quỳ, thiết bị y tế và linh kiện xe máy gia tăng biên lợi nhuận và thu hồi vốn thần tốc.
Liên hệ ngay tới VNTECH để được tư vấn chi tiết giải pháp uốn ống 2 đầu nhất hiện nay.
