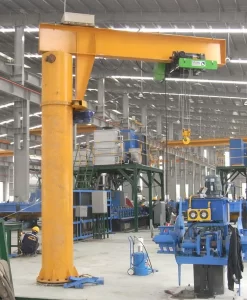

Cần trục xoay 360 độ VN-Q500 (Tải trọng 500kg, Sải tay 3m)

Cần trục xoay là giải pháp nâng hạ chuyên dụng được thiết kế để di chuyển các tấm phôi nặng trong các xưởng gia công cơ khí. Với khả năng tích hợp linh hoạt giữa máy hút chân không và hệ thống cần cẩu xoay, thiết bị này cho phép một nhân công thao tác nhẹ nhàng với các tấm inox, thép hay nhôm nặng tới 500kg mà không cần tốn nhiều sức lực.

Thiết bị cần cẩu quay này sẽ giúp các chủ xưởng tối ưu hóa quy trình cấp phôi cho máy cắt Laser, máy chấn, máy đột dập,… VNTECH sẽ mang đến giải pháp giúp một nhân công có thể di chuyển tấm phôi nặng nửa tấn một cách nhẹ nhàng chỉ bằng một tay.

Cần trục xoay là gì?

Cần trục xoay (Jib Crane) – hay còn gọi là cần cẩu quay – là một loại thiết bị nâng hạ cơ khí có kết cấu gồm một cánh tay đòn được gắn vào một cột đứng cố định hoặc gắn trực tiếp vào tường, cột nhà xưởng. Cánh tay này có khả năng xoay quanh trục để nâng hạ, di chuyển vật nặng trong một bán kính nhất định.

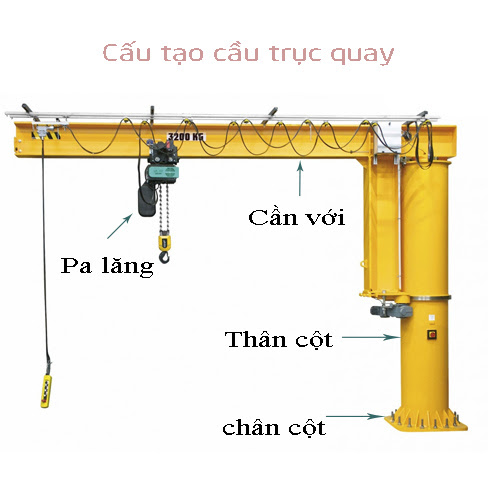

Một hệ thống cần trục quay tiêu chuẩn được cấu thành từ 4 bộ phận cốt lõi:

1. Trụ đứng: Bộ phận chịu lực chính chịu toàn bộ moment uốn khi cần vươn xa mang tải trọng.
2. Cánh tay quay (Cần/Sải tay): Thanh rầm chữ I hoặc thanh hộp thép hợp kim vươn ngang chịu tải.
3. Cơ cấu xoay: Gồm vòng bi xoay và động cơ giúp cánh tay đòn có thể quay góc từ 180 đến 360 độ.

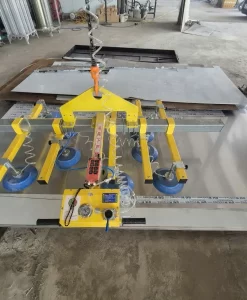

4. Thiết bị nâng hạ: Tùy thuộc vào ứng dụng mà hệ thống sẽ tích hợp Palang (xích điện/khí nén) để móc hàng, hoặc Cụm giác hút chân không chuyên dụng dùng để gắp kim loại tấm phẳng như: inox, thép, nhôm mà không gây trầy xước bề mặt.

Các loại cần trục xoay phổ biến

Trong ngành gia công cơ khí, chế tạo và logistics, cần trục xoay được chia thành 4 dòng phổ biến:

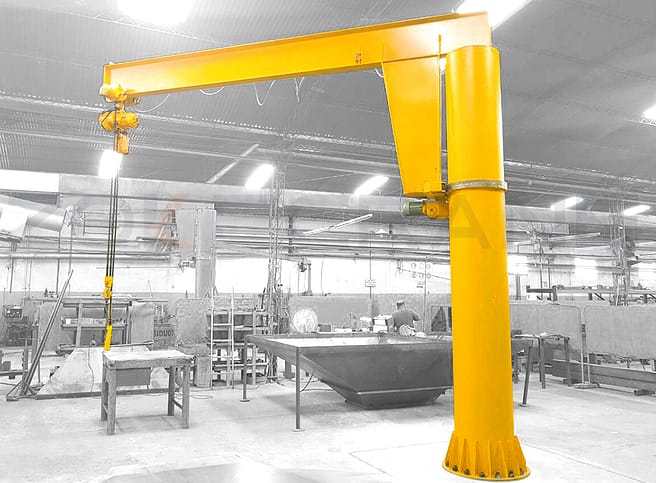

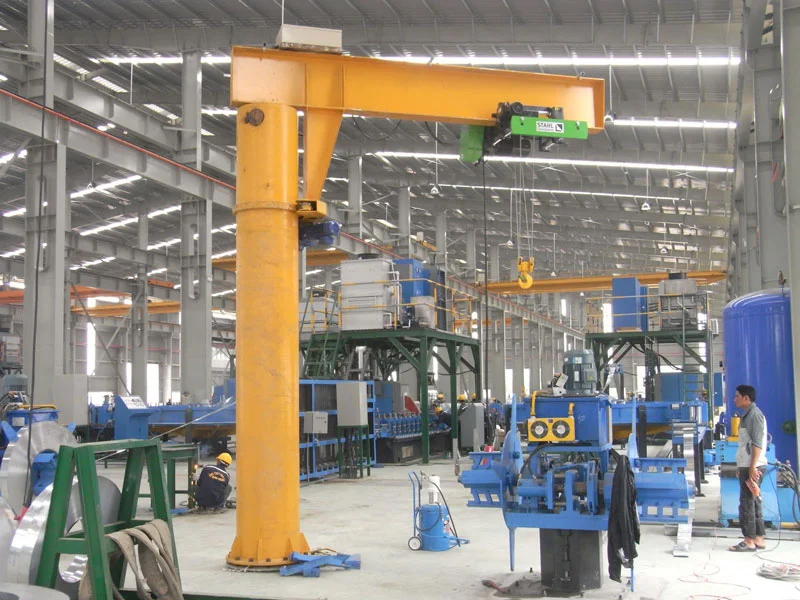

1. Cần trục cột quay độc lập (Free Standing Jib Crane):

• Sử dụng một trụ đứng siêu trọng cố định xuống nền xưởng bằng hệ thống bu-lông móng chuyên dụng.
• Hệ thống có khả năng xoay toàn phần góc 360 độ không điểm chết.

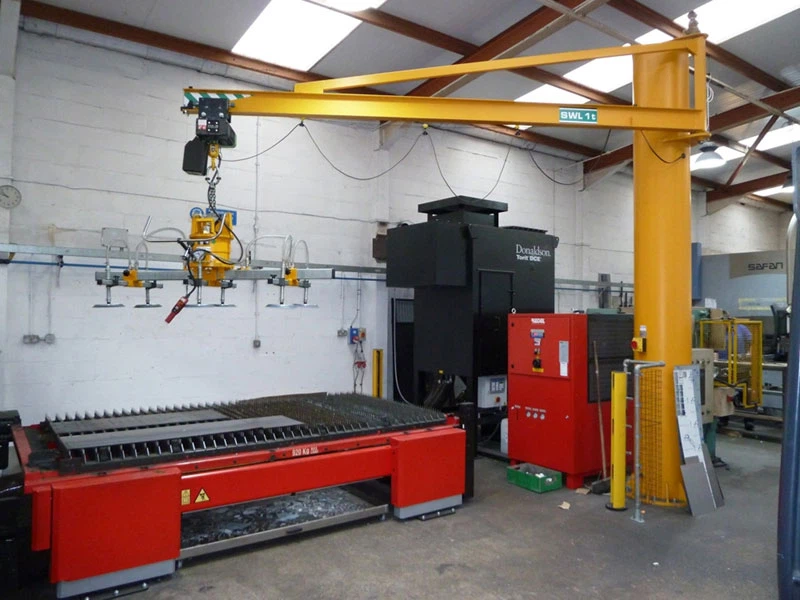

• Cực kỳ tối ưu khi đặt giữa các trạm máy lớn như: máy cắt Laser Fiber, máy chấn, máy đột để luân chuyển phôi liên tục.

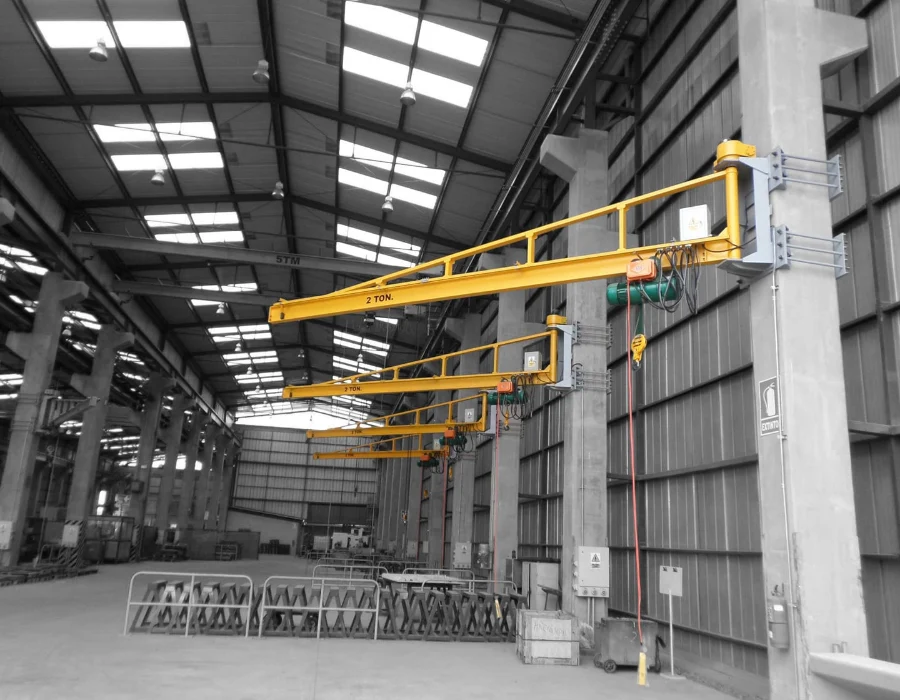

2. Cần trục xoay áp tường (Wall Mounted Jib Crane):

• Thiết bị tận dụng trực tiếp hệ thống cột bê tông hoặc cột thép chịu lực sẵn có của nhà xưởng làm điểm tựa.
• Dòng này giúp giải phóng 100% diện tích mặt sàn phía dưới.
• Tuy nhiên góc quay bị giới hạn trong khoảng 180 độ.

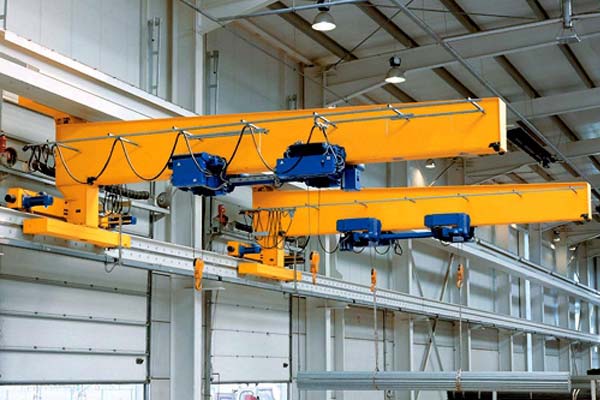

3. Cần trục hành trình tường (Wall Traveling Jib Crane):

• Cụm cần trục được gắn trên một hệ thống đường ray chạy dọc vách tường nhà xưởng.
• Máy vừa có thể xoay cần 180 độ, vừa có thể di chuyển dọc theo xưởng.
• Phục vụ nhiều trạm làm việc cùng lúc.

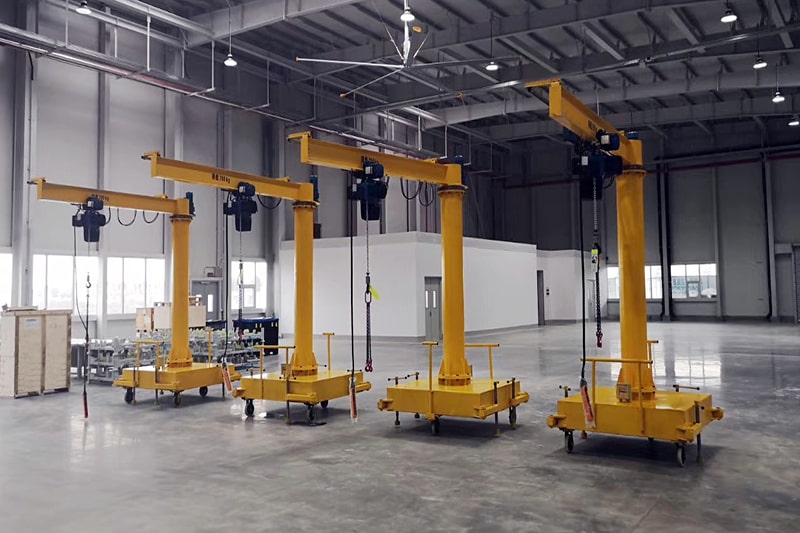

4. Cần trục xoay di động (Portable/Mobile Jib Crane):

• Tích hợp khối đối trọng lớn dưới chân đế.
• Cho phép xe nâng hoặc bánh xe đẩy di chuyển toàn bộ cụm cần trục đến các vị trí khác nhau trong xưởng.
• Dòng này có tính cơ động cao nhưng bị giới hạn nghiêm ngặt về tải trọng nâng (dưới 300kg).

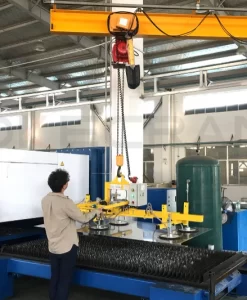

Giải pháp cần trục xoay VN-Q500 của VNTECH

Cần trục xoay VN-Q500 là giải pháp nâng hạ chuyên dụng được thiết kế để di chuyển các tấm inox, thép hay nhôm nặng tới 500kg mà không cần tốn nhiều sức lực.

Dưới đây là các thông số cơ bản của cần trục xoay VN-Q500:

• Tên thiết bị: Cần cẩu quay đơn
• Bộ phận kẹp:
  • Máy hút chân không khí nén.
  • Máy hút nâng tích hợp điện.
• Độ dài tay: 3m
• Tải trọng: 500kg
• Cấu trúc chân đế: Trụ đứng siêu trọng.

Cần trục xoay VN-Q500 không chỉ là công cụ hỗ trợ mà còn là trợ thủ đắc lực giúp các chủ xưởng tối ưu hóa quy trình cấp phôi cho máy cắt Laser, máy chấn,… đồng thời đảm bảo an toàn lao động và bảo vệ bề mặt vật liệu khỏi trầy xước tuyệt đối.

Cần trục quay VN-Q500 làm được gì?

Dưới đây là những gì mà cần trục xoay VN-Q500 có thể thực hiện:

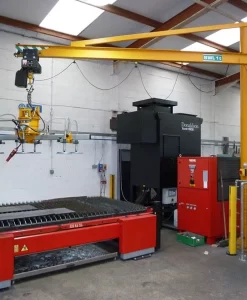

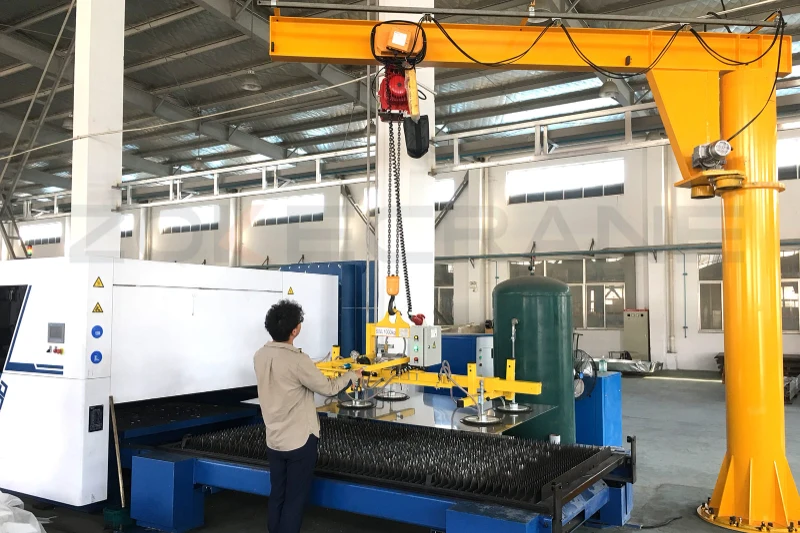

• Cấp phôi cho máy gia công:
  • Di chuyển các tấm inox, thép hoặc nhôm từ pallet tập kết lên bàn máy gia công.
• Nâng hạ tấm phôi nặng:
  • Thao tác nhẹ nhàng với các tấm vật liệu có trọng lượng lên đến 500kg.
  • Thay thế sức lao động của 3-4 nhân công bê vác thủ công.
• Bốc xếp và phân loại sản phẩm:
  • Gắp các chi tiết đã gia công xong từ bàn máy ra khu vực đóng gói.
• Bảo vệ bề mặt vật liệu cao cấp:
  • Đảm bảo các tấm inox bóng gương hoặc nhôm không bị trầy xước, móp méo.
• Hỗ trợ lắp ráp chi tiết máy:
  • Giữ và định vị các bộ phận cơ khí nặng trong quá trình lắp ráp.
• Vận chuyển nội bộ trong phạm vi hẹp:
  • Xoay chuyển vật liệu trong bán kính 3m xung quanh trụ đứng.
  • Sắp xếp kho bãi gọn gàng và tối ưu không gian nhà xưởng.

Thông số kỹ thuật cần trục xoay VN-Q500

Dưới đây là bảng thông số kỹ thuật chi tiết của dòng Cần trục xoay 360 độ VN-Q500 chuyên dụng cho các xưởng gia công kim loại tấm:

Các tùy chọn cần trục cột quay VN-Q500

VNTECH cung cấp 2 lựa chọn linh hoạt phù hợp với ngân sách và nhu cầu tự động hóa của xưởng:

Option 1: Cần trục xoay tay khí nén

Cần trục xoay tay & Máy hút chân không khí nén: Đây là giải pháp kinh tế, bền bỉ, tận dụng hệ thống khí nén sẵn có tại xưởng.

• Cấu tạo: Cần cẩu đơn tay xoay linh hoạt kết hợp bộ hút chân không vận hành bằng khí nén.
• Chiều dài cần: 3m (Tầm với rộng, bao phủ tốt khu vực bàn máy).
• Tải trọng nâng: 500kg.
• Ưu điểm: Kết cấu đơn giản, ít bảo trì, chi phí đầu tư thấp.
• Giá tham khảo: Liên hệ.

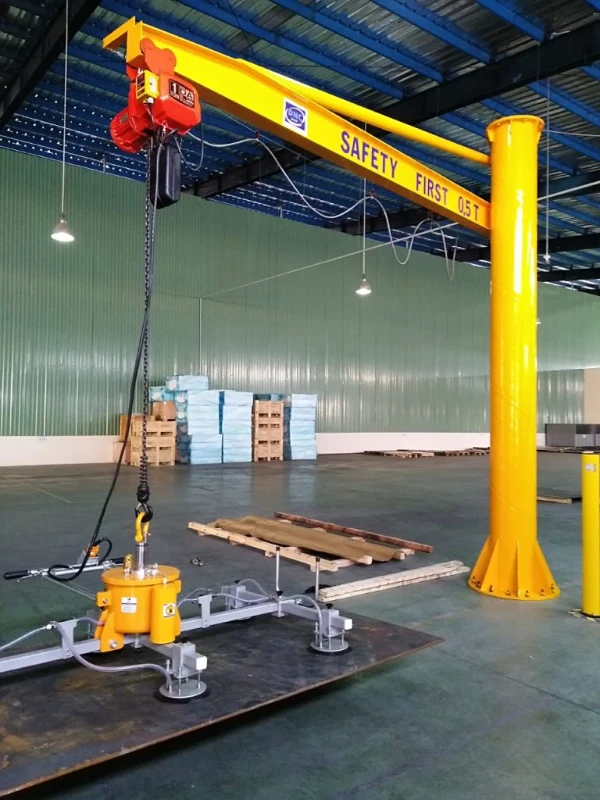

Option 2: Cần trục xoay điện

Cần trục xoay điện & Máy hút chân không tích hợp điện: Giải pháp cao cấp giúp tối ưu hóa sức lao động, vận hành êm ái và chính xác tuyệt đối.

• Cấu tạo: Cần xoay điện kết hợp Palang điện và bộ hút nâng tích hợp điện hoàn toàn.
• Chiều dài cần: 3m.
• Tải trọng nâng: 500kg.
• Ưu điểm:
  • Thao tác nâng hạ và xoay cần đều được hỗ trợ bởi động cơ điện.
  • Người vận hành không tốn sức.
  • Cực kỳ phù hợp cho cường độ làm việc cao.
• Giá tham khảo: Liên hệ.

Lời khuyên từ VNTECH:

• Nếu xưởng có tần suất cắt Laser liên tục, đầu tư Option 2 (Bản điện) sẽ mang lại sự thảnh thơi tối đa và hiệu quả về lâu dài.
• Nếu bạn cần một giải pháp cơ động, chi phí thấp cho xưởng mới, Option 1 (Bản khí nén) là sự khởi đầu hoàn hảo.

Giá cần trục xoay mới nhất

Dưới đây là bảng giá tham khảo mới nhất cho các dòng cần trục xoay cấp phôi và nâng hạ công nghiệp tại thị trường Việt Nam.

*Mức giá thực tế sẽ phụ thuộc vào thương hiệu palang, kết cấu thép và hệ thống gá kẹp đầu cuối do khách hàng lựa chọn.

Tại sao phải sử dụng cần trục xoay?

Việc sử dụng cần trục xoay VN-Q500 mang lại 4 lợi ích cốt lõi:

• Giải phóng sức lao động:
  • Chỉ cần 1 nhân công có thể di chuyển tấm phôi nặng tới 500kg.
  • Thay thế cho nhóm 3-4 người bê vác thủ công.
• Bảo vệ vật liệu tuyệt đối:
  • Máy hút chân không chuyên dụng giúp bám dính bề mặt tốt.
  • Không gây trầy xước, móp méo inox bóng gương hay nhôm tấm.
• An toàn lao động:
  • Loại bỏ rủi ro tai nạn do rơi đổ vật liệu nặng.
  • Hoặc các bệnh nghề nghiệp về cột sống cho công nhân.
• Tăng hiệu suất máy gia công:
  • Rút ngắn thời gian cấp phôi và lấy sản phẩm.
  • Giúp máy cắt Laser hoặc máy chấn hoạt động liên tục, tối ưu hóa năng suất nhà xưởng.

Kinh nghiệm chọn cần trục xoay phù hợp

Đầu tư một hệ thống cần trục xoay (Jib Crane) cấp phôi không đơn thuần là chọn tải trọng, mà là bài toán tối ưu dòng chảy vật liệu và bài toán kinh tế của nhà xưởng. Dưới đây là 4 kinh nghiệm được đúc kết từ kỹ sư của VNTECH nhằm giúp các chủ xưởng lựa chọn được cấu hình tối ưu nhất:

1. Tính toán Sải tay & Tải trọng máy

• Chiều dài sải tay:
  • Sải tay phổ biến hiện nay: 3 – 5m.
  • Đo chính xác khoảng cách từ vị trí đặt trụ đến điểm xa nhất của pallet tập kết phôi với máy gia công.
  • Sải tay quá ngắn sẽ gây hụt phôi không gắp tới.
  • Sải tay quá dài sẽ làm tăng moment uốn lên chân đế.
• Tải trọng nâng:
  • Luôn lựa chọn tải trọng máy cao hơn 15% – 20% so với tấm phôi nặng nhất tại xưởng.
  • Nếu tấm phôi nặng khoảng 400kg, bạn nên chọn model có tải trọng 500kg.
  • Mục đích để đảm bảo hệ thống kết cấu thép, vòng bi quay và palang hoạt động bền bỉ, không bị quá tải.

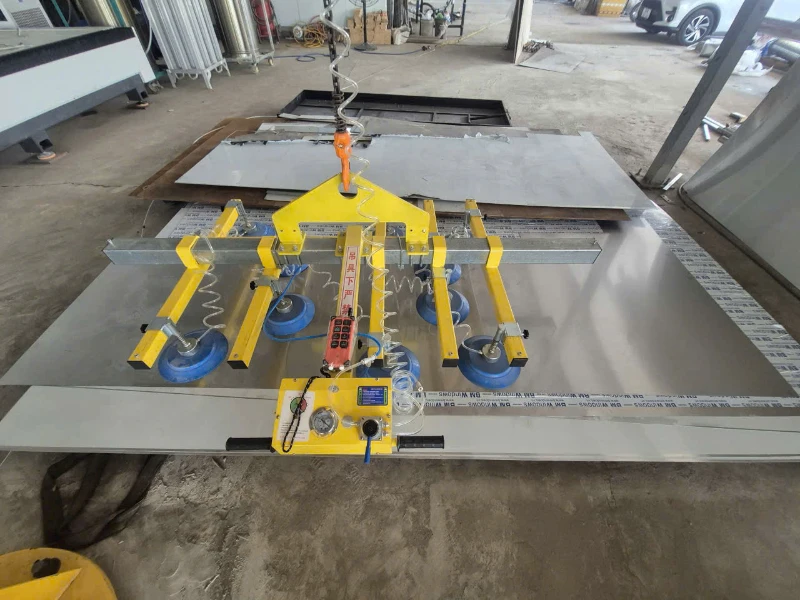

2. Lựa chọn giác hút theo đặc tính phôi

• Đối với Inox bóng gương, Nhôm tấm cao cấp:
  • Bắt buộc phải lựa chọn hệ thống giác hút bằng silicone mềm chuyên dụng.
  • Dể triệt tiêu ma sát, không để lại vết hằn hay trầy xước trên bề mặt vật liệu.
• Đối với Thép cán nóng, Tôn thô nhám hoặc dính dầu mỡ:
  • Hệ thống bơm hút chân không phải có dải áp suất âm lớn.
  • Các đệm cao su viền kép có biên độ đàn hồi cao để ôm khít biên dạng phôi.
  • Phải tích hợp van xả an toàn và bình tích áp để đề phòng sự cố mất điện, mất khí đột ngột.

3. Chọn phương thức truyền động

• Cần xoay tay & Hút khí nén (Kinh tế):
  • Tận dụng hệ thống khí nén sẵn có của xưởng.
  • Phù hợp cho xưởng vừa và nhỏ, tần suất cấp phôi trung bình, giúp thu hồi vốn cực nhanh.
• Cần xoay điện & Palang điện (Cao cấp):
  • Thao tác nâng hạ, tịnh tiến và xoay cánh tay đều được điều khiển thông qua motor điện.
  • Tích hợp biến tần giúp giảm chấn, chống rung lắc phôi khi quay.
  • Phù hợp các xưởng chạy máy cắt Laser Fiber công suất lớn, tần suất cấp phôi liên tục 2 – 3 ca/ngày.

4. Quy chuẩn nền xưởng khi lắp đặt

• Nền xưởng yêu cầu lớp bê tông cốt thép dày tối thiểu từ 200 – 300mm và mác bê tông tối thiểu từ #250 trở lên.
• Nếu nền xưởng quá mỏng, tuyệt đối không khoan cấy bu-lông trực tiếp.
• Chủ xưởng cần đổ một khối móng bê tông cục bộ (kích thước1 x 1 x 0.5m) tại vị trí đặt trụ.

Năng lực triển khai cần trục của VNTECH

Với kinh nghiệm lâu năm trong lĩnh vực máy móc cơ khí và tự động hóa, VNTECH đảm bảo thiết bị hoạt động tối ưu ngay khi bàn giao:

• Tư vấn giải pháp “may đo”:
  • Chúng tôi phân tích nhu cầu thực tế của xưởng để tư vấn giải pháp tối ưu hóa chi phí đầu tư.
• Thiết kế hệ thống giác hút chuyên dụng:
  • VNTECH tùy chỉnh số lượng và vị trí giác hút chân không dựa trên loại vật liệu (inox, nhôm, thép).
  • Đảm bảo bám dính chắc chắn, không trầy xước bề mặt.
• Kỹ thuật lắp đặt chuyên nghiệp:
  • Đội ngũ kỹ thuật thực hiện lắp đặt trụ đứng siêu trọng cố định xuống nền xưởng.
  • Hoặc tích hợp vào hệ thống cột sẵn có.
  • Đảm bảo độ cân bằng khi cánh tay vươn dài 3m với tải trọng 500kg.
• Chuyển giao công nghệ tận nơi:
  • Chúng tôi trực tiếp hướng dẫn công nhân tại xưởng cách vận hành an toàn, điều khiển Palang điện.
  • Bảo trì hệ thống máy hút chân không định kỳ.
• Hỗ trợ kỹ thuật nhanh chóng:
  • VNTECH cam kết đồng hành cùng khách hàng với dịch vụ bảo hành tận tâm.
  • Sẵn sàng xử lý các vấn đề kỹ thuật để máy gia công của ông không bị gián đoạn sản xuất.

Cần trục xoay VN-Q500 là giải pháp nâng hạ tối ưu giúp hiện đại hóa quy trình sản xuất và giải phóng sức lao động tại nhà xưởng. Với 2 lựa chọn linh hoạt từ phiên bản khí nén kinh tế đến phiên bản điện cao cấp tích hợp Palang, thiết bị này không chỉ đảm bảo an toàn tuyệt đối cho nhân công mà còn bảo vệ bề mặt vật liệu khỏi trầy xước nhờ công nghệ hút chân không tiên tiến.

Liên hệ ngay tới VNTECH để được tư vấn chi tiết về giải pháp nâng hạ phù hợp nhất với sản phẩm của bạn.
