Tất Tần Tật Về Kỹ Thuật Chấn Chớp: Giải Pháp Tạo Lỗ Thông Gió Tự Động

Chấn chớp là một trong những kỹ thuật gia công cơ khí chính xác đỉnh cao trong ngành định hình kim loại tấm thành chuỗi các nếp gấp chéo, so le liên tiếp dạng nan thoáng hình chữ Z hoặc vảy cá. Thay vì phải tốn thời gian cắt rời từng thanh rồi hàn đính thủ công dễ gây cong vênh, quy trình chấn chớp hiện đại cho phép tạo ra toàn bộ kết cấu thoáng khí, chắn mưa trực tiếp trên một tấm phôi nguyên khối.

Giải pháp này không chỉ tối ưu hóa công năng đối lưu không khí cho các hệ thống cửa thông gió, vỏ tủ điện, lam chắn nắng mà còn mang lại tính thẩm mỹ vượt trội cùng độ bền kết cấu bền bỉ cho mọi công trình công nghiệp.

Chấn chớp là gì?

Chấn chớp (hay chấn cửa chớp, tạo chớp thoáng tản nhiệt) thực chất là một kỹ thuật gia công định hình kim loại tấm đặc chủng, nhằm biến một tấm phôi phẳng (tôn, inox, nhôm) thành chuỗi các nếp gấp chéo, so le và nổi lên liên tiếp dạng hình chữ Z hoặc vảy cá.

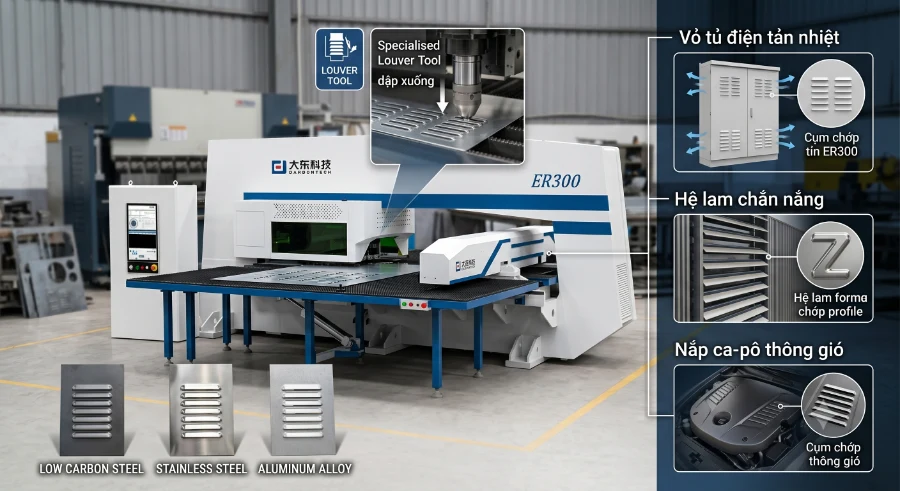

Trong quy trình sản xuất hiện đại, đặc biệt là khi làm lỗ thông gió cho vỏ tủ điện, công đoạn này chủ yếu được thực hiện bằng máy đột dập CNC kết hợp bộ khuôn chớp tạo hình chuyên dụng (Louver Tooling). Máy đột sẽ trích một đường thẳng trên bề mặt tôn rồi dùng lực miết đẩy nổi phần kim loại đó lên để tạo khe hở.

Công năng của kết cấu chấn chớp:

• Tản nhiệt và đối lưu không khí:
  • Tạo ra các khe thoáng thông minh giúp khí nóng bên trong (từ biến tần, thiết bị điện, động cơ) thoát ra ngoài.
  • Bảo vệ và nâng cao tuổi thọ cho linh kiện.
• Ngăn nước mưa và bụi bẩn:
  • Thiết kế mái vòm vát xuống (thường từ 30 – 45 độ) tạo thành lá chắn cơ học.
  • Giúp nước mưa trượt ra ngoài, không hắt ngược vào trong khoang máy hay tủ điện.
• Tăng cứng bề mặt:
  • Các đường dập nổi liên tiếp giúp tăng mô-men quán tính.
  • Giữ cho tấm tôn phẳng lỳ, cứng cáp, chống lại hiện tượng bùng nhùng hay vặn xoắn kết cấu.

>>> Xem thêm: Máy chấn máng xối đẹp, chính xác

Các biên dạng chấn chớp phổ biến

Trong ngành gia công kim loại tấm, kỹ thuật chấn chớp được chia thành các biên dạng hình học đặc trưng sau:

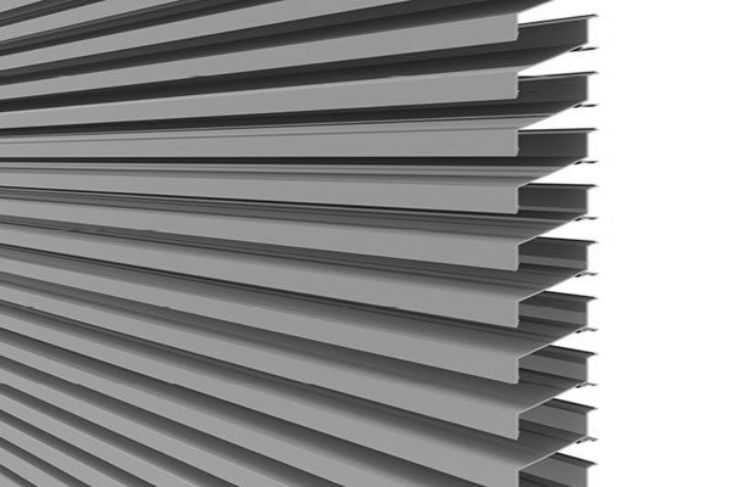

1. Chấn chớp hình chữ Z (Chớp Z):

• Đây là biên dạng phổ biến và kinh điển nhất trong ngành kết cấu.
• Các góc bẻ uốn góc vuông hoặc góc chéo dứt khoát góc 45 độ đối xứng, tạo đường thoát gió rộng rãi.
• Biên dạng này thích hợp nhất cho hệ thống thông gió nhà xưởng, cửa chớp công nghiệp, lam chắn nắng diện tích lớn.

2. Chấn chớp hình vảy cá (Chớp mút):

• Các nếp gấp được dập bán nguyệt hoặc uốn lượn mềm mại với góc mở nhỏ.
• Lựa chọn bắt buộc trên vỏ tủ điện, vỏ máy công nghiệp.
• Mục đích tản nhiệt tối đa nhưng vẫn ngăn chặn được bụi bẩn, côn trùng xâm nhập hoặc nước nhỏ giọt từ trên xuống.

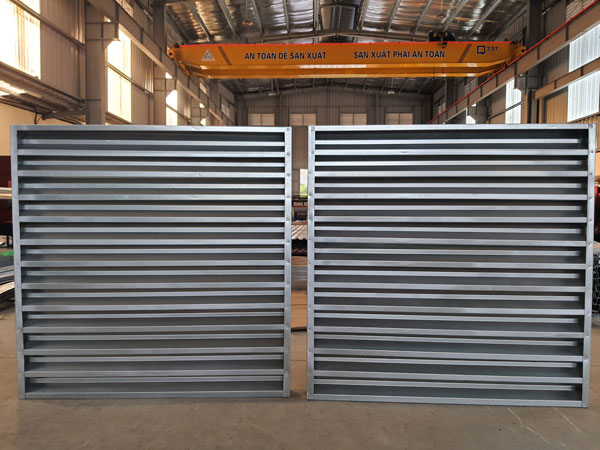

3. Chấn chớp biên dạng hở (Cửa chớp thoáng):

• Khoảng cách giữa các nan chớp rộng, góc uốn mở lớn (120 – 135 độ).
• Mục đích chính là ưu tiên tối đa cho việc lấy gió, đón ánh sáng tự nhiên cho các kho bãi chứa hàng, khu vực tầng hầm chung cư.

4. Chấn chớp biên dạng kín (Chớp che mưa):

• Đường chấn gập được thiết kế bẻ ngoặt, so le nghiêm ngặt.
• Khi nhìn trực diện sẽ hoàn toàn kín khít, triệt tiêu đường đi của tia nước.
• Bảo vệ an toàn cho các thiết bị điện bên trong kể cả khi xảy ra hiện tượng mưa bão lớn hắt ngang.

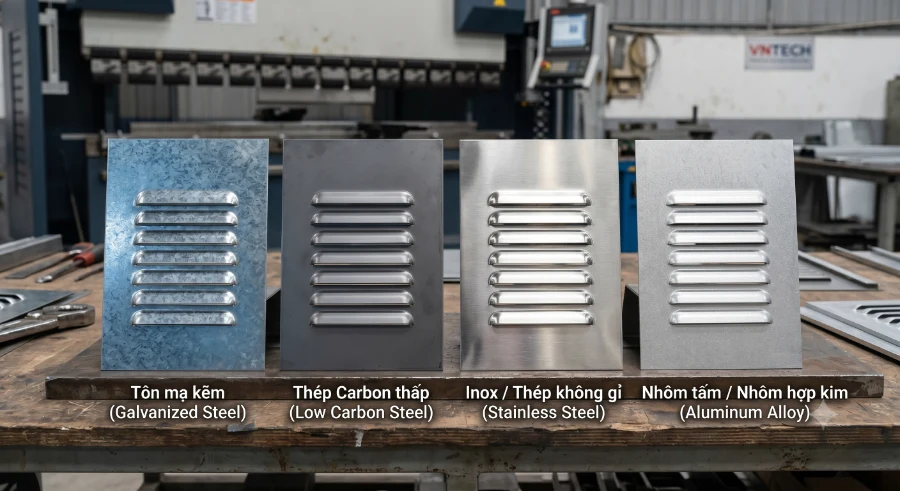

 Các vật liệu tiêu chuẩn dùng để chấn chớp

Trong ngành gia công cơ khí, việc lựa chọn vật liệu để chấn chớp phụ thuộc rất lớn vào môi trường sử dụng như: trong nhà, ngoài trời, môi trường hóa chất. Dưới đây là các loại vật liệu tiêu chuẩn để chấn chớp:

• Tôn mạ kẽm / Tôn lạnh (Galvanized/Galvalume Steel):
  • Là vật liệu quốc dân nhờ giá thành rẻ.
  • Độ dẻo cao nên cực kỳ dễ chấn gập liên tục mà không lo bị nứt góc.
  • Ứng dụng nhiều nhất để làm máng xối chớp, diềm mái, hệ thống ống gió vuông và cửa gió thông gió (HVAC) cho nhà xưởng.
• Thép Carbon thấp (Thép đen cán nguội – SPCC):
  • Vật liệu này có bề mặt rất phẳng, độ dẻo tốt, phôi ra lò có mạch chấn sắc nét.
  • Lựa chọn số một để chấn chớp làm vỏ tủ điện tản nhiệt, vỏ máy biến áp, cửa thép chống cháy, cửa thoát hiểm.
  • Sau khi chấn tạo hình hoàn chỉnh, sản phẩm bắt buộc phải đưa đi sơn tĩnh điện để chống han gỉ.
• Inox / Thép không gỉ (Inox 304, 201, 316):
  • Mang lại khả năng kháng ăn mòn tuyệt đối, chịu nhiệt tốt và bề mặt sáng bóng thẩm mỹ.
  • Ứng dụng cho hệ thống chụp hút khói bếp công nghiệp, tủ bếp cao cấp.
  • Hoặc cửa thoáng tại các nhà máy hóa chất, môi trường ven biển.
• Nhôm tấm / Nhôm hợp kim (Aluminum):
  • Trọng lượng siêu nhẹ, không bị oxy hóa và có tính thẩm mỹ hiện đại.

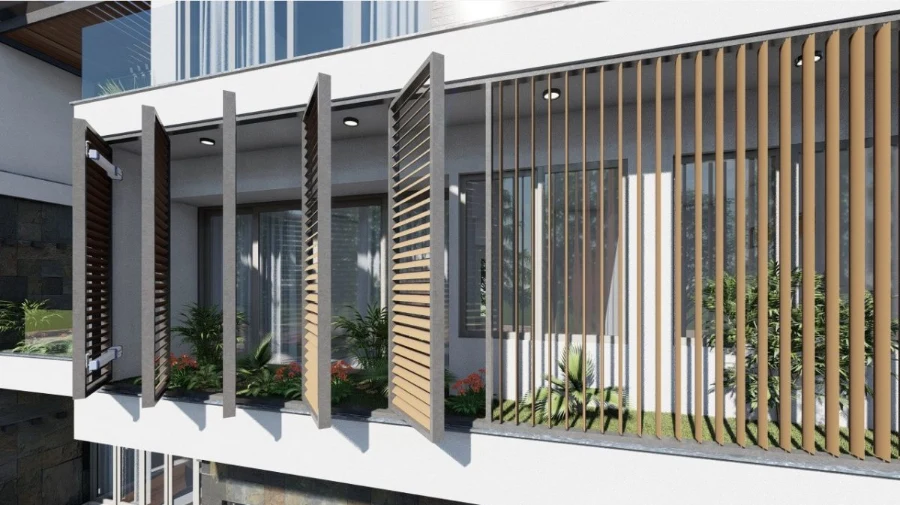

  • Được chấn chớp dạng lam chắn nắng hoặc các tấm ốp mặt dựng trang trí cho các tòa nhà cao tầng, showroom.

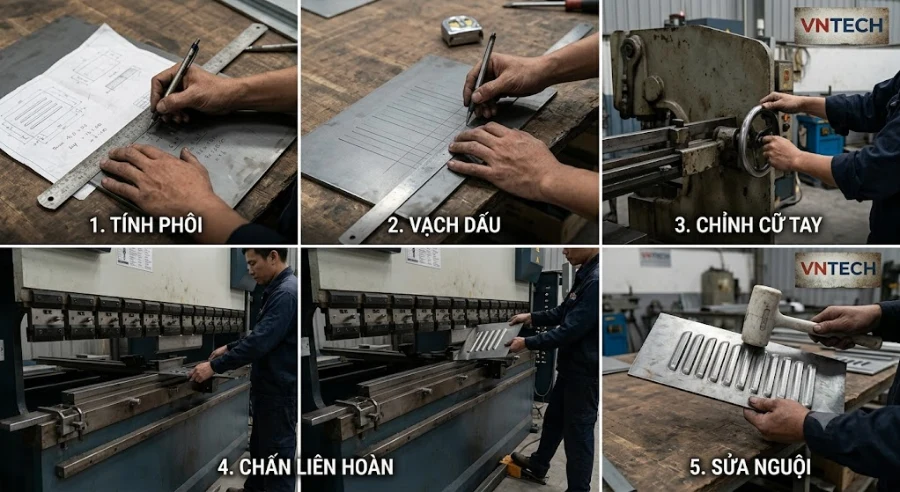

Quy trình chấn chớp thủ công

Quy trình chấn chớp thủ công được thợ vận hành thực hiện qua 5 bước sau:

1. Tính phôi: Thợ tự tính độ giãn nở của tôn để cắt phôi tấm chính xác.
2. Vạch dấu: Dùng thước và mũi vạch để kẻ sẵn các đường thẳng song song trên tấm tôn nhằm định vị vị trí nhát dập.
3. Chỉnh cữ tay: Ra sau máy quay tay để cố định thanh cữ chặn cơ học theo khoảng cách nan chớp.
4. Chấn liên hoàn: Đẩy phôi sát cữ => Dập nhát 1 => Rút phôi, lật ngược mặt tôn bằng tay => Đẩy phôi vào => Dập nhát 2 (tạo hình chữ Z). Lặp lại liên tục.
5. Sửa nguội: Dùng búa cao su hoặc vam tay nắn lại các nan chớp bị vênh, lệch do lực đàn hồi vật liệu.

Những nhược điểm khi chấn chớp thủ công:

• Năng suất cực thấp: Tốn từ 15–20 phút chấn xong một tấm.
• Tốn nhiều sức người:
  • Thợ phải liên tục rút phôi, lật ngược mặt tấm tôn bằng tay, rất nhanh mất sức.
• Tỷ lệ phôi lỗi cao:
  • Chỉ cần đẩy phôi lệch tay hoặc mỏi mắt, toàn bộ tấm tôn sẽ bị xô lệch khoảng cách, biến thành phế liệu.
• Sai số lớn, đai chớp bị vênh:
  • Máy thường không có hệ thống bù võng tự động.
  • Các nan chớp ở giữa tấm bị loe góc (nông góc) so với hai đầu.
  • Tốn thêm thời gian dùng búa nắn sửa nguội.
• Rủi ro tai nạn lao động cao:
  • Việc thợ phải dùng tay gá phôi, lật mặt tôn sát khu vực chày cối dập lộ thiên tiềm ẩn nhiều nguy cơ chấn thương nguy hiểm.

Giải pháp chấn chớp nhanh hơn 300%

Để giải quyết những nhược điểm của chấn chớp thủ công, trong quy trình sản xuất vỏ tủ điện hiện nay đều sử dụng Máy đột dập CNC tự động:

1. Tự động chấn chớp, dập liên hoàn trong vài giây:

• Thợ vận hành chỉ cần lập trình vị trí cụm chớp trên phần mềm.
• Máy đột CNC sẽ tự động dịch chuyển tấm tôn theo trục X, Y với tốc độ cực cao.
• Tạo ra hàng chục nếp chớp thoáng đều tăm tắp mà không cần chuyển phôi bằng tay.

2. Nguyên lý đột dập tích hợp:

• Mỗi nhịp dập của máy đột CNC thực hiện đồng thời 2 thao tác:
  • Hàm cắt sẽ trích một đường thẳng trên bề mặt tôn.
  • Chày đột miết và đẩy nổi phần kim loại đó lên tạo thành một mái vòm hở góc vát tiêu chuẩn.

3. Tuyệt đối không móp méo bề mặt tôn:

• Máy đột CNC kiểm soát lực dập cục bộ cực tốt.
• Quá trình tạo lô thông gió diễn ra mượt mà, tấm tôn phẳng tuyệt đối.
• Không xảy ra hiện tượng cong vênh bề mặt.

4. Tiết kiệm 90% thời gian – Triệt tiêu phôi lỗi:

• Sai số khoảng cách giữa các nan chớp được đưa về mức gần như bằng 0.
• Thời gian tạo cụm lô chớp thoáng chỉ mất vài chục giây.
• Giúp xưởng bứt phá năng suất để kịp tiến độ cho các đơn hàng dự án lớn.

Các dòng máy chấn chớp CNC hiện đại

Nếu bạn đang tìm kiếm các dòng máy chấn chớp chất lượng cao, kết cấu cứng vững để chuyên làm tủ điện, thang máng cáp,… Dưới đây là các dòng máy đột dập CNC hiện đại đang được phân phối chính hãng tại VNTECH:

Máy đột dập CNC khung chữ C

Đây là dòng máy đột CNC phổ biến nhất cho các xưởng chuyên làm vỏ tủ điện quy mô vừa và nhỏ nhờ chi phí đầu tư hợp lý và tính linh hoạt cao.

• Đặc điểm kết cấu:
  • Khung máy được đúc hoặc hàn vững chắc theo kết cấu chữ C bằng thép cường lực dày.
  • Giúp triệt tiêu độ vặn xoắn khi dập lực lớn.
  • Được trang bị hệ thống kẹp phôi tự động chạy trên ray bi dẫn hướng và trục vít me phân giải cao.
• Khả năng tạo lô chớp:
  • Thợ chỉ cần lắp bộ khuôn chớp chuyên dụng vào vị trí ụ dao.
  • Máy sẽ tự động di chuyển tấm tôn theo tọa độ X, Y.
  • Dập liên hoàn với tốc độ từ 200 – 300 nhịp/phút.
• Ưu điểm: Giá thành đầu tư ban đầu mềm, dễ vận hành, xử lý mượt mà tôn dày từ 0.8 – 3.0mm.

Máy đột dập CNC động cơ Servo

Đây là bước đột phá về công nghệ đột dập, thay vì dùng hệ thống ly hợp cơ khí đời cũ, máy sử dụng một đầu búa thủy lực được điều khiển bằng động cơ Servo độc lập công suất lớn.

• Đặc điểm kết cấu:
  • Thường sở hữu kết cấu khung kín chữ O (khung cổng) cực kỳ vững chắc.
  • Giúp phân bổ lực dập đều 4 góc.
  • Triệt tiêu hoàn toàn hiện tượng lệch chày cối theo thời gian.
• Khả năng tạo lô chớp:
  • Có thể kiểm soát chính xác tuyệt đối chiều sâu của nhát dập.
  • Cực kỳ quan trọng khi làm chớp thông gió.
  • Góc mở của nan chớp sẽ đều tăm tắp 100%.
  • Mép cắt sắc nét, không bị bavia và không làm bùng nhùng bề mặt tôn tấm lớn.
• Ưu điểm:
  • Tốc độ dập thần tốc (lên đến 600 – 1000 nhịp/phút).
  • Vận hành siêu êm ái, tiết kiệm điện năng đến 30%.
  • Cho phép lập trình tạo nhiều biên dạng chớp có độ cao khác nhau trên cùng một tấm tôn.

Tư vấn đầu tư từ VNTECH:

• Nếu xưởng của bạn chuyên làm vỏ tủ điện dân dụng, tủ bảng điện tòa nhà phân khúc tiêu chuẩn: Dòng Máy đột thủy lực khung C là giải pháp vừa vặn túi tiền, nhanh thu hồi vốn ròng.
• Nếu xưởng hướng tới làm hàng dự án nhà máy, tủ điện công nghiệp nặng hoặc tủ rack xuất khẩu số lượng lớn: Nên ưu tiên dòng Máy đột CNC động cơ Servo.

Giá các model máy chấn chớp mới nhất

Dưới đây là bảng giá tham khảo các dòng máy đột dập CNC chuyên dụng được phân phối bởi VNTECH.

CHI PHÍ KHUÔN CHỚP THOÁNG (LOUVER TOOLING) ĐI KÈM:

• Khuôn chớp đơn tiêu chuẩn: Từ 18.000.000 – 25.000.000 VNĐ / Bộ.
• Bề mặt khuôn được nhiệt luyện đặc chủng chống mài mòn.

*Bảng báo giá trên chỉ mang tính chất dự trù chi phí, giá thực tế sẽ phụ thuộc vào các tùy chọn (Option) như: Số lượng trạm da, số lượng trạm xoay tự động Auto-Index, kích thước khổ tôn gá phôi tối đa,…

Ứng dụng của kỹ thuật chấn chớp

Kỹ thuật chấn chớp được ứng dụng cực kỳ rộng rãi trong nhiều ngành công nghiệp cốt lõi, với các mục đích cụ thể sau đây:

1. Ngành Sản xuất Tủ điện & Thiết bị Điện

• Tạo lỗ thông gió cho vỏ tủ điện hạ thế, trung thế.
• Tủ điều khiển máy CNC, vỏ trạm biến áp, tủ rack mạng, vỏ case máy tính công nghiệp.

2. Ngành Thiết bị Nhà bếp Công nghiệp & HVAC

• Gia công hệ thống chụp hút khói bếp nhà hàng, vách tủ sấy công nghiệp, cửa gió chớp lật, họng lấy gió của hệ thống điều hòa trung tâm.

3. Ngành Xây dựng Dân dụng & Công nghiệp

• Tạo cửa sổ chớp thoáng, lam chắn nắng ngoài trời.
• Cửa thông gió chân vách nhà xưởng tiền chế, cửa phòng máy phát điện, cửa thoát hiểm chống cháy.

4. Ngành Công nghiệp Đóng tàu & Chế tạo Xe hoán cải

• Làm cửa thông gió cabin tàu thủy, vách thoáng tản nhiệt thùng xe tải, vách hông container chở hàng, nắp capo che động cơ xe máy công trình.

Chấn chớp bằng máy đột CNC đã mở ra chương mới cho ngành gia công kim loại tấm, giúp các doanh nghiệp bứt phá năng suất vượt trội, tiết kiệm tối đa chi phí nhân công và triệt tiêu sản phẩm lỗi hỏng. Sở hữu một cỗ máy chấn CNC công nghệ cao chính là chìa khóa vàng để các chủ xưởng tự tin nhận các đơn hàng lớn, nâng cao năng lực cạnh tranh trên thị trường cơ khí chính xác khắt khe.

Liên hệ ngay với VNTECH để được tư vấn giải pháp đột dập phù hợp với sản phẩm của bạn.
