Bộ Điều Khiển FSCUT4000E – Chuẩn Bus EtherCAT Cho Cắt Tấm Tốc Độ Cao

Trong ngành gia công kim loại tấm hiện đại, việc nâng cao tốc độ cắt và đảm bảo tính ổn định trên các dải công suất laser từ trung bình đến cao là bài toán sống còn của mọi xưởng cơ khí. Để khỏa lấp khoảng cách giữa hệ điều khiển xung truyền thống, Bochu đã phát triển bộ điều khiển FSCUT4000E – bộ điều khiển tối ưu chi phí và hiệu năng.

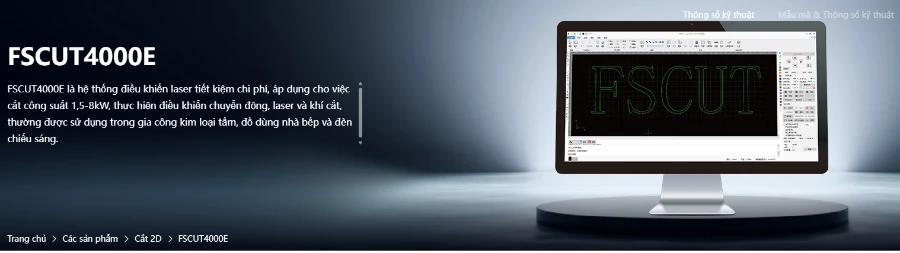

Giới thiệu về FSCUT4000E

FSCUT4000E là hệ thống điều khiển CNC vòng kín hoàn toàn chuyên dụng cho máy cắt laser kim loại tấm ở dải công suất 1.5kW – 8kW. Được mệnh danh là bản nâng cấp công nghệ Bus EtherCAT của FSCUT2000, FSCUT4000E tích hợp đồng bộ 3 chức năng điều khiển cốt lõi: điều khiển chuyển động, điều khiển nguồn phát Laser và điều khiển khí cắt trên cùng một hạ tầng truyền thông kỹ thuật số.

Hệ thống FSCUT4000E bao gồm tổ hợp phần cứng như:

• Card điều khiển trung tâm:
  • Bo mạch BMC228B / BMC228X.
  • Giao tiếp qua khe cắm PCIe máy tính công nghiệp.
  • Tích hợp sẵn ngăn xếp giao thức EtherCAT Master.
• Bo mạch đầu cuối Cân bằng chiều cao:
  • Bảng mạch BCL4568E / BCL4566E.
  • Hoặc bộ điều khiển chiều cao BCS210E.
  • Bo I/O mở rộng HPL2720E.
• Tay cầm điều khiển không dây:
  • WKB-V6 hỗ trợ thao tác set gốc tọa độ, test tia và chạy thử linh hoạt.
• Hệ sinh thái phần mềm:

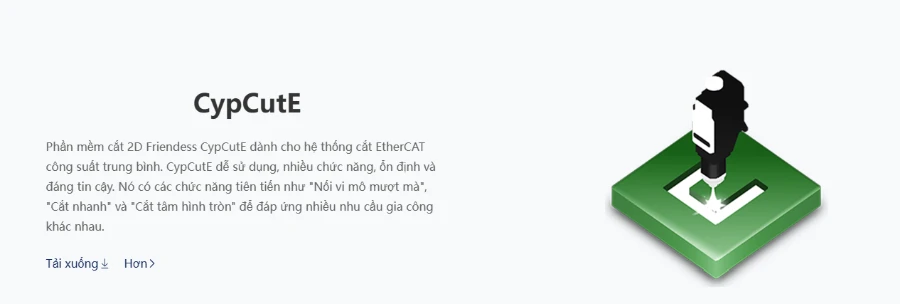

  • Phần mềm điều khiển cắt 2D CypCutE.
  • Kết hợp phần mềm sắp phôi tự động CypNest.

Các tính năng của FSCUT4000E

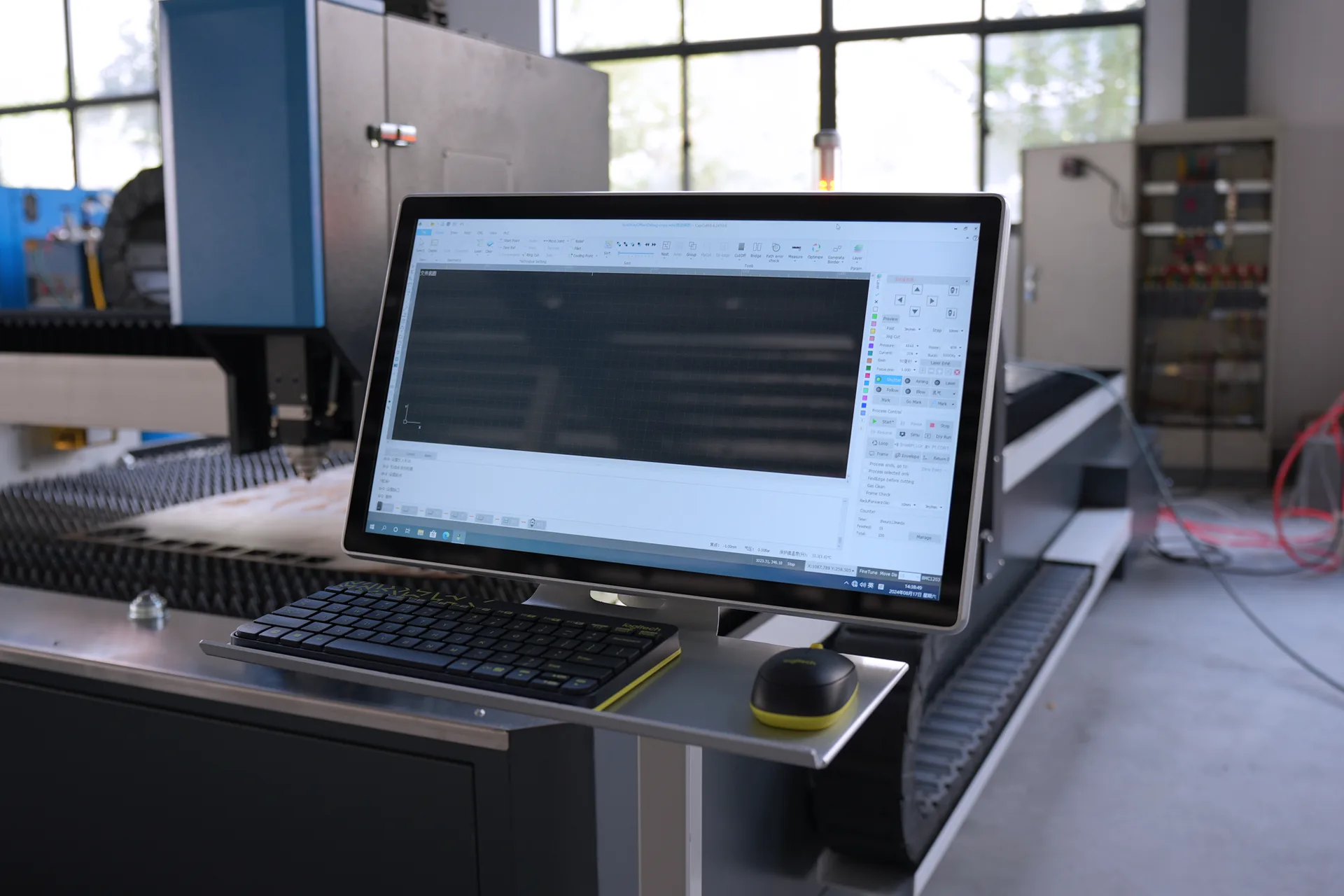

Hệ thống FSCUT4000E vận hành trên phần mềm CypCutE thế hệ mới, tích hợp loạt thuật toán thông minh giúp tối ưu hóa chu kỳ gia công, nâng cao độ bền linh kiện và tăng năng suất cắt vượt trội:

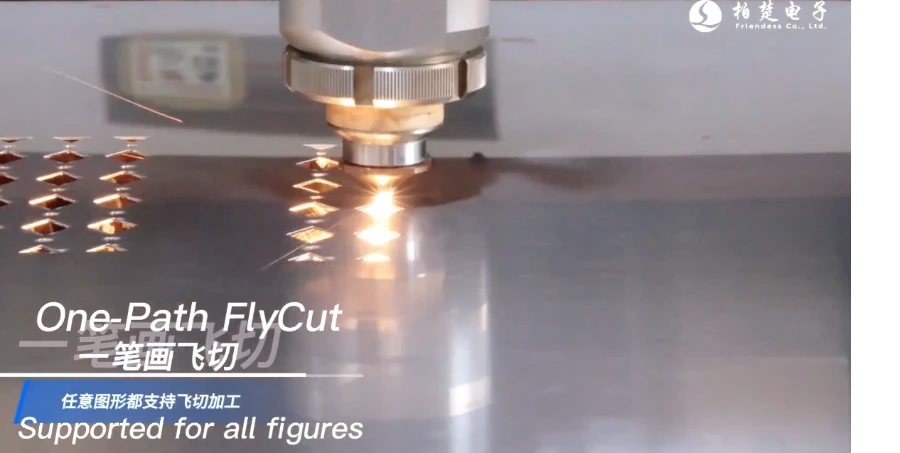

1. One-Path FlyCut (Cắt bay trên mọi biên dạng)

• Cơ chế hoạt động:
  • Công nghệ Fly-Cut truyền thống: Chỉ áp dụng cho các lỗ tròn hoặc ô vuông đơn giản.
  • One-Path FlyCut trên FSCUT4000E: Cho phép mỏ cắt tạo quỹ đạo cắt lướt liên tục trên bất kỳ biên dạng hình học phức tạp nào mà không cần dừng lại đục lỗ.
• Lợi ích thực tế:
  • Rút ngắn tối đa thời gian chạy không tải.
  • Gia tăng năng suất từ 2 – 3 lần đối với các tấm phôi dạng lưới, hoa văn trang trí.

2. Smooth MicroJoint (Khớp nối vi mô bề mặt mịn)

• Cơ chế hoạt động:
  • Tạo ra các điểm neo liên kết siêu nhỏ để giữ sản phẩm không bị rơi xuống sau khi cắt.
  • Khả năng điều biến công suất laser tức thì tại điểm nối.
  • Giúp mối giữ cực mảnh và không để lại bavia hay vết lồi, lẹm cạnh.
• Lợi ích thực tế:
  • Ngăn ngừa phôi mỏng bị nghiêng lật làm va quẹt mỏ cắt.
  • Có thể dùng tay tách rời sản phẩm ra khỏi tấm phôi cực kỳ nhanh gọn.

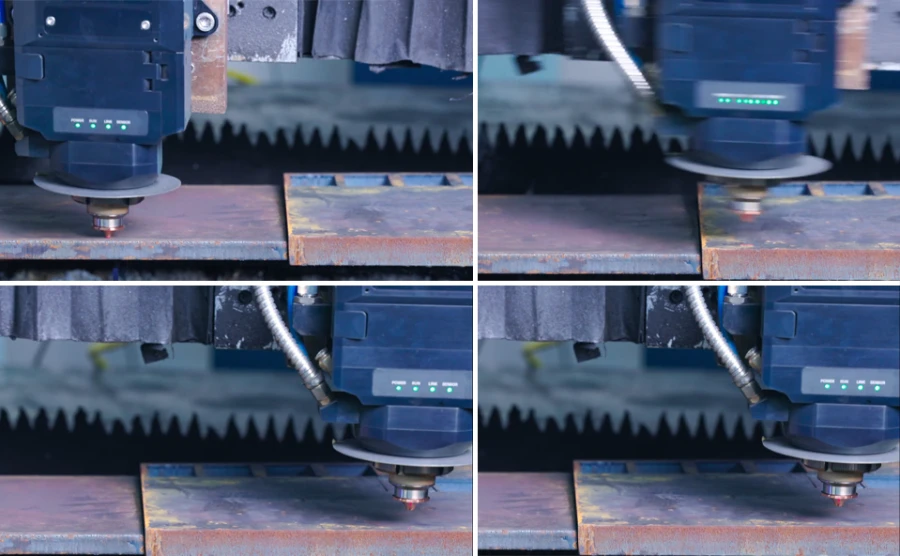

3. Avoid Collision in Travel (Tránh va chạm thông minh)

• Cơ chế hoạt động:
  • Hệ thống sẽ tự động phân tích bản đồ các chi tiết đã cắt xong.
  • Khi phát hiện nguy cơ phôi thừa bị vênh hoặc lật đứng trên bàn chông.
  • Bộ điều khiển sẽ tự động nâng mỏ cắt lên độ cao an toàn.
  • Hoặc đổi quỹ đạo di chuyển vòng qua vị trí nguy hiểm.
• Lợi ích thực tế:
  • Triệt tiêu hoàn toàn nguy cơ va đập gây hỏng thấu kính, gãy mỏ cắt.
  • Hoặc làm lệch cơ khí máy khi chạy tự động tốc độ cao.

4. Circle Center (Tự động định tâm phôi tròn)

• Cơ chế hoạt động:
  • Cảm biến điện dung trên mỏ cắt tự động chạm dò 3 điểm bất.
  • Tính toán chính xác tuyệt đối tọa độ tâm hình học.
• Lợi ích thực tế:
  • Cho phép gia công trực tiếp từ tâm phôi tròn mà không cần căn chỉnh.
  • Loại bỏ hoàn toàn sai số lắp đặt phôi.

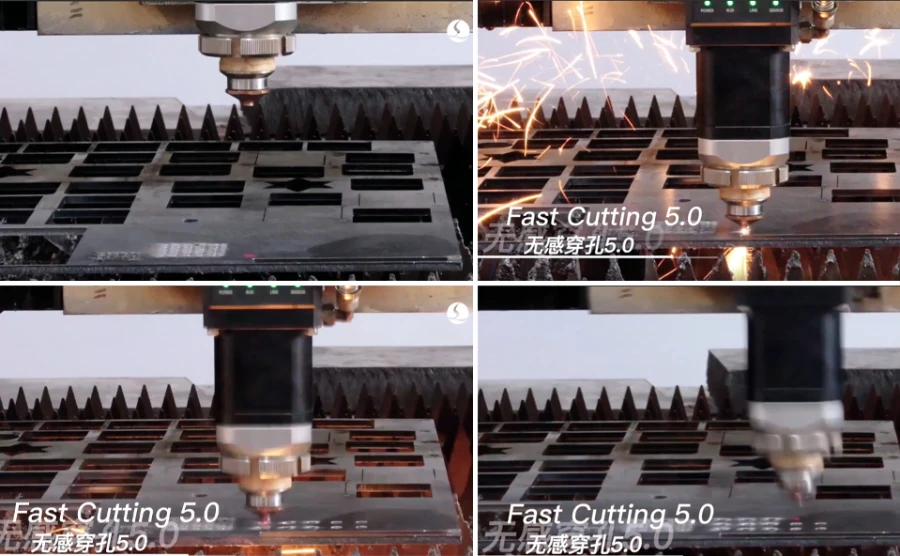

5. Ultra Dynamic Cutting / Fast Cutting (Cắt siêu tốc tấm mỏng)

• Tận dụng triệt để ưu thế của:
  • Mạng Bus EtherCAT tốc độ phản hồi micro-giây.
  • Thuật toán tối ưu hóa phản hồi gia tốc động cơ Servo.
  • Điều biến năng lượng tia Laser tức thì theo từng mili-giây gia tốc.
• Lợi ích thực tế:
  • Cho phép máy đạt gia tốc và tốc độ di chuyển cực đại trên các tấm tôn 0.5 – 2mm.
  • Đường cắt vẫn sắc nét, không bị quá nhiệt, không cháy góc và không bám xỉ.

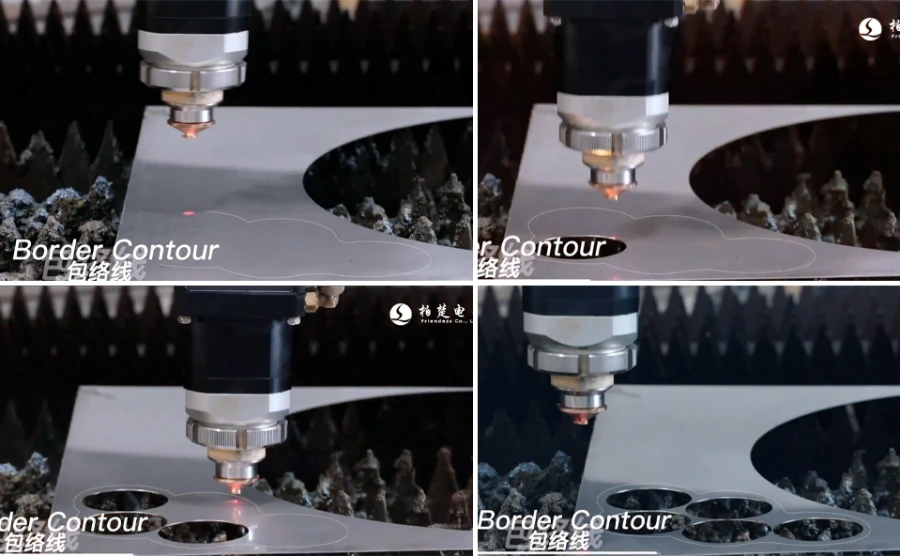

6. Frame Border Contour (Định vị khung phôi)

• Cơ chế hoạt động:
  • Tự động quét đường bao mép thực tế để xác lập khung giới hạn an toàn.
  • Ứng dụng cho các tấm tôn bất quy tắc, tôn bị cắt dở còn sót lại hoặc phôi bị xéo góc.
• Lợi ích thực tế:
  • Tận dụng tối đa các tấm phôi thừa để cắt các chi tiết nhỏ lẻ.
  • Chống lãng phí nguyên vật liệu đắt tiền.
  • Tránh việc tia laser cắt ra ngoài phạm vi phôi.

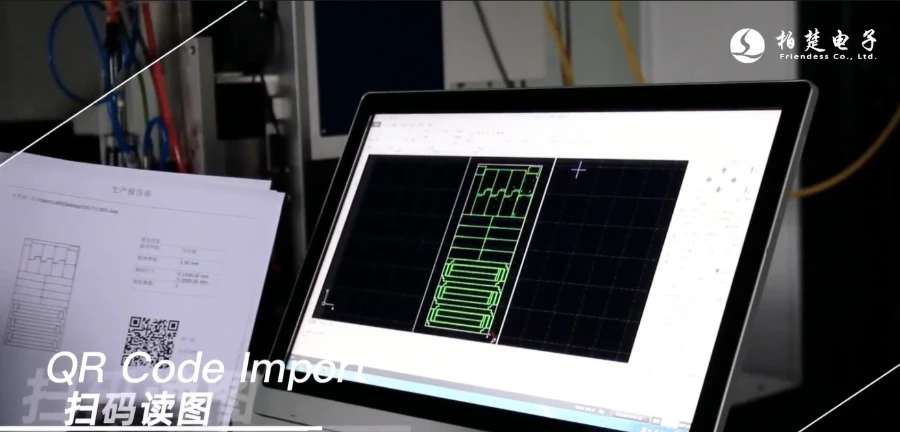

7. Scan In (Quét mã bản vẽ tức thì)

• Cơ chế hoạt động:
  • Hỗ trợ kết nối đầu đọc mã vạch/mã QR trực tiếp vào hệ thống.
  • Người vận hành chỉ cần quét mã in trên lệnh sản xuất.
  • Phần mềm CypCutE sẽ tự động mở đúng file gia công.
• Lợi ích thực tế:
  • Loại bỏ thao tác tìm file thủ công.
  • Tránh nhầm lẫn bản vẽ giữa các đơn hàng.
  • Rút ngắn thời gian chuẩn bị và chuẩn hóa quy trình sản xuất.

Ưu điểm vượt trội của FSCUT4000E

Trong hệ sinh thái bộ điều khiển FSCUT, FSCUT4000E chiếm vị trí độc tôn nhờ cân bằng hoàn hảo giữa hiệu năng của chuẩn công nghệ EtherCAT và mức chi phí đầu tư.

FSCUT4000E so với FSCUT2000

1. Chuẩn truyền thông Bus EtherCAT vòng kín hoàn toàn

• FSCUT2000: Dùng tín hiệu Xung/Hướng (Pulse/Dir) hở/bán khép kín.
  • Dễ bị suy hao hoặc nhiễu điện từ khi chạy công suất cao hay đi dây dài.
• FSCUT4000E: Sử dụng cáp mạng truyền thông Bus EtherCAT.
  • Khả năng chống nhiễu tuyệt đối.
  • Tốc độ phản hồi tính bằng micro-giây.
  • Triệt tiêu hoàn toàn hiện tượng lệch gốc tọa độ hay mất bước.

2. Gia tốc chuyển động Tốc độ gia công cao:

• FSCUT4000E không gây rung lắc đầu cắt nhờ thuật toán chống rung động học.
• Khả năng đáp ứng cực nhanh của Servo Bus.

3. Thuật toán cắt nâng cao vượt bậc:

• One-Path FlyCut: Cắt bay trên mọi biên dạng hình học phức tạp.
  • Trong khi FSCUT2000 chỉ cắt bay trên lỗ tròn/lỗ vuông cơ bản.
• Smooth MicroJoint Avoid Collision: Không để lại bavia và tính năng chủ động tính toán quỹ đạo né vật cản lật thông.

FSCUT4000E so với FSCUT8000

1. Chi phí đầu tư hợp lý hơn:

• FSCUT8000:
  • Chi phí phần cứng rất lớn cùng hệ thống cảm biến quang học, giám sát nhiệt độ mỏ cắt.
  • Chỉ thực sự hiệu quả khi cắt tôn siêu dày từ 12kW trở lên.
• FSCUT4000E:
  • Sở hữu toàn bộ ưu thế chống nhiễu và tốc độ của mạng Bus EtherCAT.
  • Giá thành bo mạch và linh kiện đi kèm mềm hơn đáng kể.
  • Phù hợp hoàn hảo cho dải công suất phổ thông từ 1.5kW – 8kW.

2. Phần mềm CypCutE thân thiện, dễ vận hành:

• FSCUT8000 dùng phần mềm HypCut chuyên sâu.
  • Có nhiều tầng thông số đục lỗ phức tạp đòi hỏi thợ kỹ thuật tay nghề cao.
• FSCUT4000E kế thừa giao diện CypCut truyền thống.
  • Người vận hành làm quen ngay lập tức mà không mất nhiều thời gian đào tạo.

FSCUT4000E so với FSCUT6000

1. Tính ứng dụng công nghiệp đại trà:

• FSCUT6000:
  • Tập trung vào cơ chế động cơ tuyến tính cho chi tiết siêu vi trên tôn siêu mỏng.
  • Đòi hỏi bàn máy đặc thù đắt tiền.
• FSCUT4000E:
  • Tối ưu trực tiếp cho các hệ khung cơ khí thanh răng – bánh răng.
  • Hoặc trục vít me tiêu chuẩn.
  • Đáp ứng nhu cầu sản xuất quy mô lớn tại các xưởng gia công thông dụng.

FSCUT4000E so với FSCUT9200

1. Tập trung tối đa vào năng suất cắt phẳng 2D:

• FSCUT9200:
  • Thiết kế riêng cho các ứng dụng vát mép 3D.
  • Cấu trúc đầu cắt Bevel phức tạp và chi phí vận hành cao.
• FSCUT4000E:
  • Loại bỏ các cơ cấu vát mép cồng kềnh.
  • Tập trung toàn lực vào tốc độ cắt phẳng, định tâm phôi tròn, quét viền phôi thừa và tích hợp quét mã sản xuất.

So sánh FSCUT4000E với các bộ điều khiển khác

Dưới đây là bảng so sánh chi tiết và toàn diện giữa FSCUT4000E với các bộ điều khiển máy cắt laser kim loại tấm của Bochu (FSCUT2000, FSCUT6000, FSCUT8000, FSCUT9200):

Bảng thông số kỹ thuật FSCUT4000E

Dưới đây là các thông số kỹ thuật của bộ điều khiển FSCUT4000E:

FSCUT4000E phù hợp cho dòng máy nào?

• Máy cắt laser kim loại tấm tốc độ cao:
  • Phù hợp hoàn hảo cho cả máy bàn đơn và máy 2 bàn chuyển đổi.
• Kích thước bàn làm việc: 1530 (1.5m x 3m), 2040 (2m x 4m), 2060 (2m x 6m), 2560 (2.5m x 6m).
• Hệ thống truyền động:
  • Các dòng máy trang bị hệ thống thanh răng – bánh răng.
  • Hoặc vít me bi kết hợp động cơ Servo Bus EtherCAT vòng kín.
• Dải công suất nguồn Laser Fiber: 1.5kW – 8kW (hiệu quả nhất ở 3kW, 6kW).

FSCUT4000E được ứng dụng trong các ngành nào?

• Gia công kim loại tấm (Sheet Metal):
  • Sản xuất vỏ tủ điện cao thế/hạ thế, thang máng cáp, vỏ máy công nghiệp.
  • Các ngành gia công đòi hỏi tốc độ cao và đường cắt mịn.
• Thiết bị gia dụng & Bếp công nghiệp:
  • Cắt inox tấm mỏng chế tạo bồn rửa, bàn bếp công nghiệp, tủ lạnh, lò nướng.
• Trang trí & Thiết bị chiếu sáng:
  • Gia công vách ngăn nghệ thuật, chao đèn kim loại, chi tiết đục lỗ lưới liên hoàn.
• Xưởng gia công phụ tùng cơ khí:
  • Gia công các chi tiết linh kiện máy móc, bản mã kích thước vừa và mỏng.

Bochu FSCUT4000E là giải pháp cân bằng hoàn hảo giữa hiệu năng công nghệ cao và bài toán chi phí đầu tư. Đối với các đơn vị chế tạo máy và các xưởng gia công kim loại tấm hiện nay, việc lựa chọn trang bị FSCUT4000E không chỉ giúp tăng tốc độ sản xuất, nâng cao chất lượng mạch cắt và triệt tiêu rủi ro hỏng hóc mỏ cắt, mà còn là bước chuẩn hóa hạ tầng quan trọng để sẵn sàng kết nối vào dây chuyền sản xuất tự động, hướng tới mô hình nhà máy thông minh trong tương lai.
