FSWeld3800EC: Bộ Điều Khiển Hàn Laser Cao Cấp Của Bochu

FSWeld3800EC là bộ điều khiển được thiết kế riêng cho các ứng dụng tự động hóa công nghiệp cao cấp – nơi các chuẩn mực về tốc độ, độ chính xác và tính ổn định được đặt lên hàng đầu. Nhờ tích hợp chuẩn truyền thông EtherCAT tốc độ cao và khả năng chống nhiễu tuyệt đối giúp các trạm Robot hàn 6 trục, trạm hàn Gantry đa trục hoạt động mượt mà.

Từ công nghiệp chế tạo ô tô, xe điện, sản xuất vỏ pin Lithium, bình áp lực cho đến các cấu kiện kim loại công suất lớn (3.000 – 12.000W), FSWeld3800EC điều phối hoàn hảo, đảm bảo chất lượng mối hàn ngấu mượt, chính xác đến từng mili-giây và loại bỏ hoàn toàn rủi ro gián đoạn sản xuất.

Nội dung bài viết

1 FSWeld3800EC Là Gì?
2 Thông số kỹ thuật FSWeld3800EC
3 Các đặc điểm nổi bật của FSWeld3800EC
4 Các tính năng thông minh của FSWeld3800EC
5 So Sánh FSWeld3800EC Với FSWeld2800
6 Khi nào kỹ sư nên chọn FSWeld3800EC?

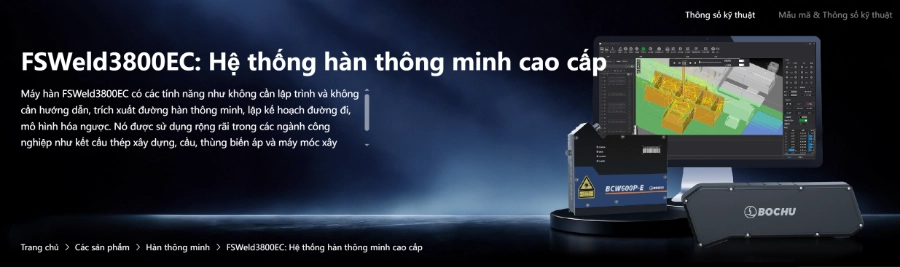

FSWeld3800EC Là Gì?

FSWeld3800EC là bộ điều khiển hàn laser thế hệ mới của Bochu, sử dụng chuẩn truyền thông công nghiệp EtherCAT Bus tốc độ cao (ký tự “EC” là viết tắt của EtherCAT).

Khác với các hệ thống điều khiển xung truyền thống, FSWeld3800EC đóng vai trò là bộ xử lý trung tâm xử lý dữ liệu thời gian thực, giúp kết nối đồng bộ giữa cánh tay Robot 6 trục với nguồn Fiber Laser công suất lớn. Hệ thống chuyên phục vụ cho các nhà máy sản xuất công nghiệp nặng, linh kiện ô tô, pin năng lượng và các dây chuyền vận hành liên tục 24/7.

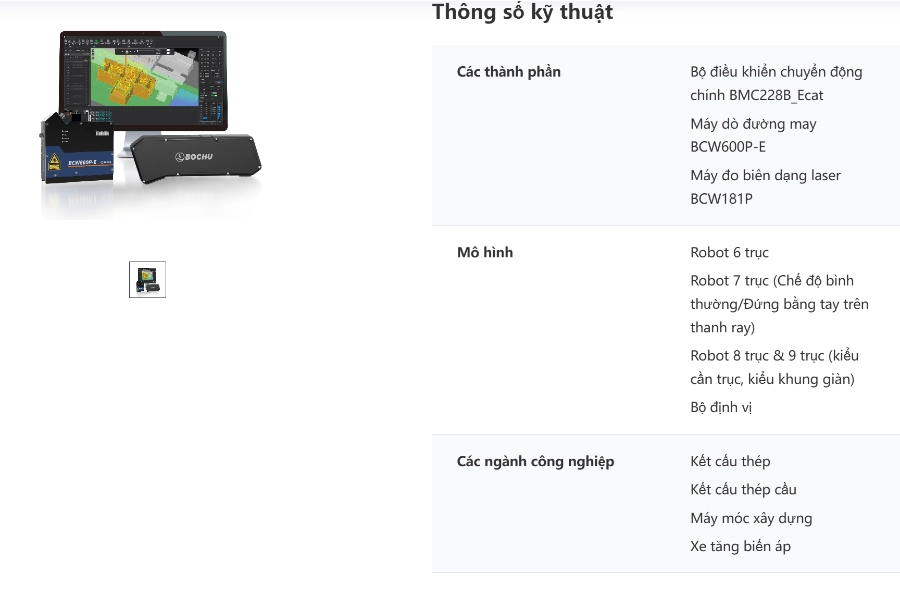

Thông số kỹ thuật FSWeld3800EC

Dưới đây là các thông số kỹ thuật của bộ điều khiển Bochu FSWeld3800EC:

Thương hiệu: Bochu (Friendess)
Model: FSWeld3800EC Series
Chuẩn truyền thông: EtherCAT Bus
Số trục điều khiển đồng bộ: 4 – 8+ trục Servo
Thời gian chu kỳ phản hồi: Mức mili-giây
Nguồn tương thích: Fiber Laser 3.000 – 12.000W (Raycus, Max, IPG, nLIGHT…)
Đầu hàn hỗ trợ:
- Đầu hàn quét Wobble đơn/kép.
- Đầu hàn tích hợp hệ thống cảm biến.
Khả năng tích hợp cảm biến:
- Cảm biến dò đường hàn Laser (BCW600P Seam Tracker).
- Camera thị giác máy (Vision System)
Tính năng vệt quét: Hỗ trợ đa dạng biên độ quét, tùy biến tần số lên tới 300 Hz
Phần mềm: FSWeld Control System
- Tích hợp Digital Twin mô phỏng 3D, thư viện quy trình hàn Recipes, tự động bù công suất theo tốc độ.
Khả năng chống nhiễu: Cách ly điện từ tuyệt đối.
Điện áp hoạt động: DC 24V

Các đặc điểm nổi bật của FSWeld3800EC

EtherCAT Bus tốc độ cao & Chống nhiễu tuyệt đối

FSWeld3800EC sử dụng chuẩn giao tiếp xe buýt EtherCAT.
Chống nhiễu 100%:
- Cách ly hoàn toàn nhiễu điện từ từ nguồn laser Fiber công suất lớn.
- Triệt tiêu rủi ro đơ máy hay mất bước động cơ.

Điều khiển đồng bộ đa trục thời gian thực

Khả năng mở rộng 4 – 8+ trục:
- Cho phép điều khiển đồng bộ các trục cơ bản đến tổ hợp Robot 6 trục.
- Điều khiển tốt trạm hàn Gantry cao cấp và bàn quay gá phôi (9 trục).
Phản hồi tức thì:
- Thời gian phản hồi chu kỳ đạt mức mili-giây.
- Giúp mỏ hàn di chuyển chính xác tuyệt đối theo các đường hàn 3D phức tạp.

Điều phối năng lượng theo tốc độ

Liên tục đo gia tốc/vận tốc thực tế của mỏ hàn để điều chỉnh công suất phát laser tương ứng.
Triệt tiêu hoàn toàn hiện tượng cháy lẹm, quá nhiệt tại các điểm chuyển hướng đường hàn.

Thuật toán quét vệt hàn nâng cao

Hỗ trợ các kiểu vệt quét Circle, Triangle, Line, Ellipse, Chữ X… với tần số quét cao.
Lấp khoảng hở phôi xuất sắc:
- Biên độ quét biến thiên linh hoạt.
- Giúp lấp đầy các khe hở phôi cong vênh.

Tích hợp cảm biến & Vision thông minh

Tích hợp Laser Seam Tracker:
- Dễ dàng kết nối cổng mạng với các bộ dò đường hàn tự động (như BCW600P).
- Tự động bám đuổi và bù sai số mép hàn theo thời gian thực.
Hỗ trợ Camera thị giác máy để nhận diện vị trí phôi và kiểm tra chất lượng mối hàn.

Các tính năng thông minh của FSWeld3800EC

Dưới đây là các tính năng thông minh mà FSWeld3800EC sở hữu:

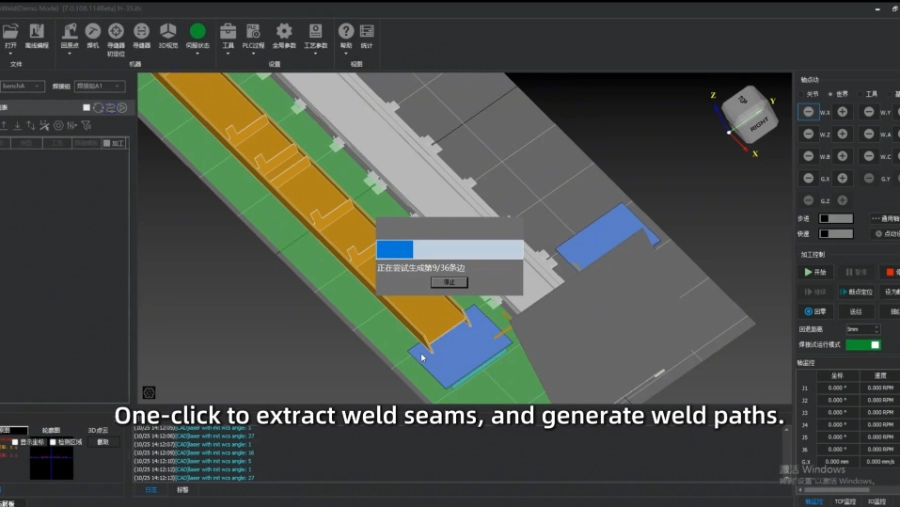

Tự động tạo đường hàn

Dựa trên mô hình 3D hoặc dữ liệu quét thực tế, hệ thống tự động nhận diện các vị trí vát mép/mối nối.
Và tự động tạo ra đường hàn mà không cần file bản vẽ.
Giá trị mang lại:
- Triệt tiêu công đoạn lập trình Robot thủ công từng điểm.
- Đưa sản phẩm mới vào sản xuất cực nhanh.

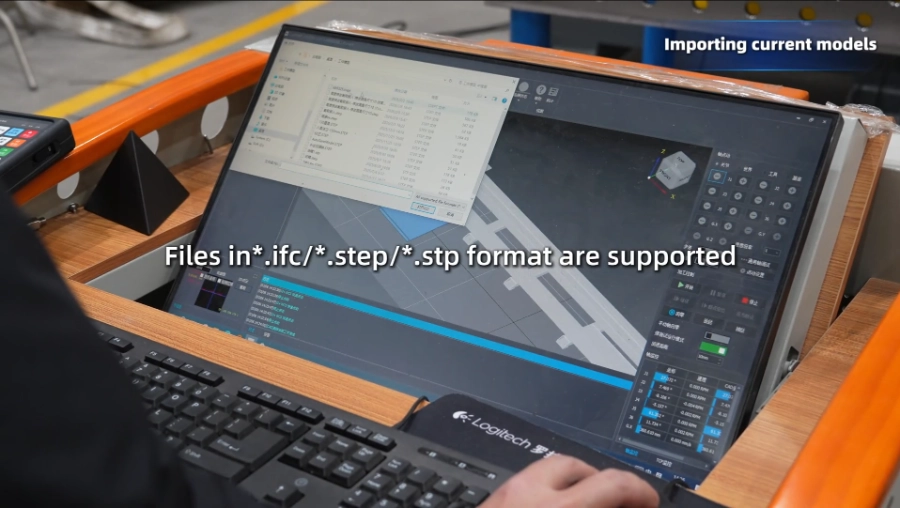

Thu thập mô hình phôi linh hoạt: Khả năng nạp và xử lý dữ liệu mô hình phôi đa dạng.

Hỗ trợ nhập trực tiếp các định dạng CAD 3D đa dạng.
Hoặc nhận diện mô hình phôi thực tế thông qua các thiết bị quét/Vision 3D bên ngoài.
Giá trị mang lại:
- Giúp hệ thống hoạt động linh hoạt với nhiều loại phôi.
- Xử lý tốt cả những phôi có độ sai lệch gá kẹp hoặc không có sẵn file thiết kế chuẩn.

Mô phỏng số song sinh: Tái tạo môi trường vận hành thực tế lên không gian ảo 3D.

Mô phỏng chính xác 100% chuyển động của tay máy Robot, mỏ hàn, bàn xoay gá phôi.
Giá trị mang lại:
- Phát hiện và loại bỏ hoàn toàn nguy cơ va chạm.
- Kiểm tra góc tiếp cận của mỏ hàn giúp kỹ sư tối ưu đường hàn.

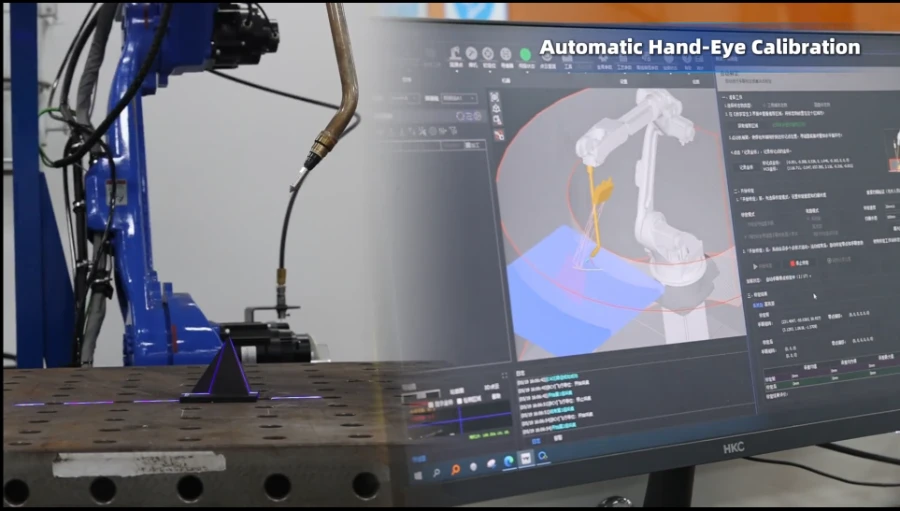

Hiệu chuẩn nhanh: Tính năng cân chỉnh tự động tốc độ cao.

Thực hiện nhanh hiệu chuẩn tọa độ mắt – tay giữa cảm biến/camera với Robot.
Đồng thời căn chỉnh chính xác điểm trung tâm mỏ hàn.
Giá trị mang lại:
- Khôi phục độ chính xác gia công chỉ trong vài phút sau khi bảo trì.
- Giảm thiểu thời gian dừng máy.

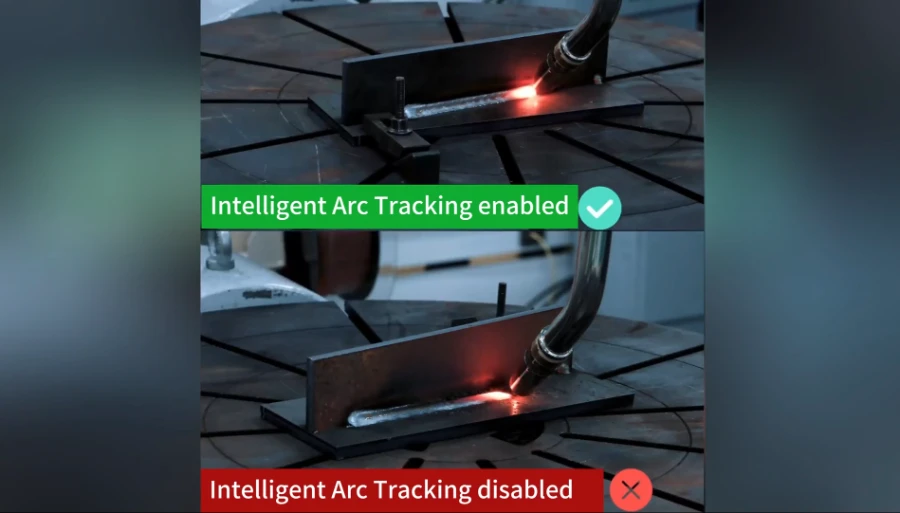

Dò & Bám đường hàn thông minh: Thuật toán theo dõi tâm khe hở theo thời gian thực.

Kết hợp cùng cảm biến Laser Seam Tracker để liên tục đo và tự động điều chỉnh quỹ đạo mỏ hàn bám sát khe hở thực tế.
Giá trị mang lại:
- Khắc phục triệt để tình trạng phôi bị cong vênh, biến dạng nhiệt hay dung sai vát mép không đều.

So Sánh FSWeld3800EC Với FSWeld2800

Dưới đây là bảng so sánh chi tiết giữa 2 bộ điều khiển FSWeld3800EC và FSWeld2800:

Tiêu chí	FSWeld2800	FSWeld3800EC
Phân khúc	Đa năng / Quốc dân (Gia công cơ khí vừa & nhỏ)	Cao cấp / Tự động hóa (Chuyên dụng cho Robot & Dây chuyền)
Chuẩn truyền thông	Pulse/Dir (Xung/Hướng) & Analog truyền thống	EtherCAT Bus tốc độ cao qua cáp mạng
Độ chống nhiễu tín hiệu	Tiêu chuẩn	Cách ly 100%
Công suất Nguồn Laser	1.000W – 3.000W	3.000W – 12.000W+
Khả năng điều khiển trục	2 – 4 trục	4 – 8+ trục Servo
Phương thức lập trình	Nhập thông số	Tự động tạo đường hàn hoặc Nạp file CAD
Mô phỏng vận hành	Mô phỏng đường chạy cơ bản	Mô phỏng 3D toàn bộ trạm Robot & phôi
Hệ thống ứng dụng	Máy hàn 2-3 trục	Robot hàn 6-7-8-9 trục

>>> Xem thêm: So sánh FSWeld2800, FSWeld3800EC vs FW-GX

Khi nào kỹ sư nên chọn FSWeld3800EC?

Kỹ sư nên chọn bộ điều khiển Bochu FSWeld3800EC khi:

Cần điều khiển đồng bộ nhiều trục Servo (4 – 8+ trục) thời gian thực.
Sử dụng nguồn Laser công suất lớn (> 3.000W).
Đòi hỏi giao tiếp mạng EtherCAT Bus để chống nhiễu điện từ tuyệt đối.
Vận hành dây chuyền tự động 24/7.
Phù hợp nhà máy sản xuất linh kiện ô tô, pin xe điện, bồn bể áp lực.
Muốn dùng các tính năng cao cấp như: tự tạo đường hàn từ file CAD 3D và mô phỏng 3D chống va chạm.
