FSCUT9100 mang lại lợi ích đột phá nhờ việc tích hợp trực tiếp công đoạn tạo mép vát hàn (V, Y, X, K) ngay trong chu trình cắt laser kim loại tấm. Với khả năng xử lý chính xác chỉ trong một lần gá đặt duy nhất, bộ điều khiển FSCUT này giúp doanh nghiệp loại bỏ hoàn toàn các bước mài, vát mép thủ công, rút ngắn thời gian chuẩn bị mối ghép và nâng cao chất lượng ngấu của liên kết hàn.

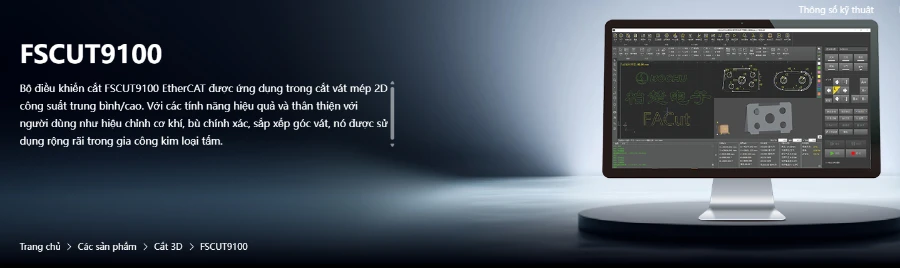

Giới thiệu về FSCUT9100

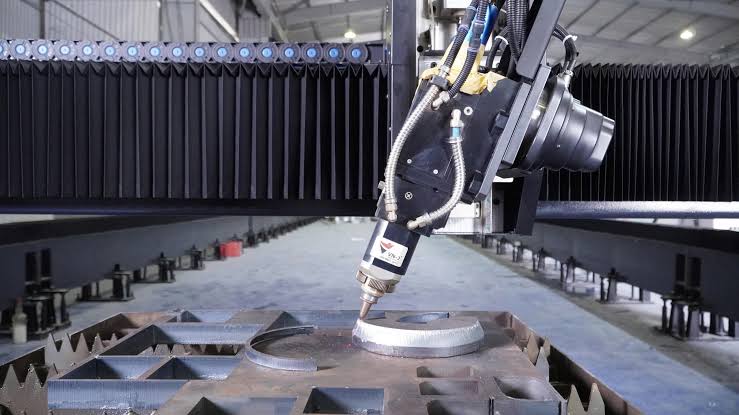

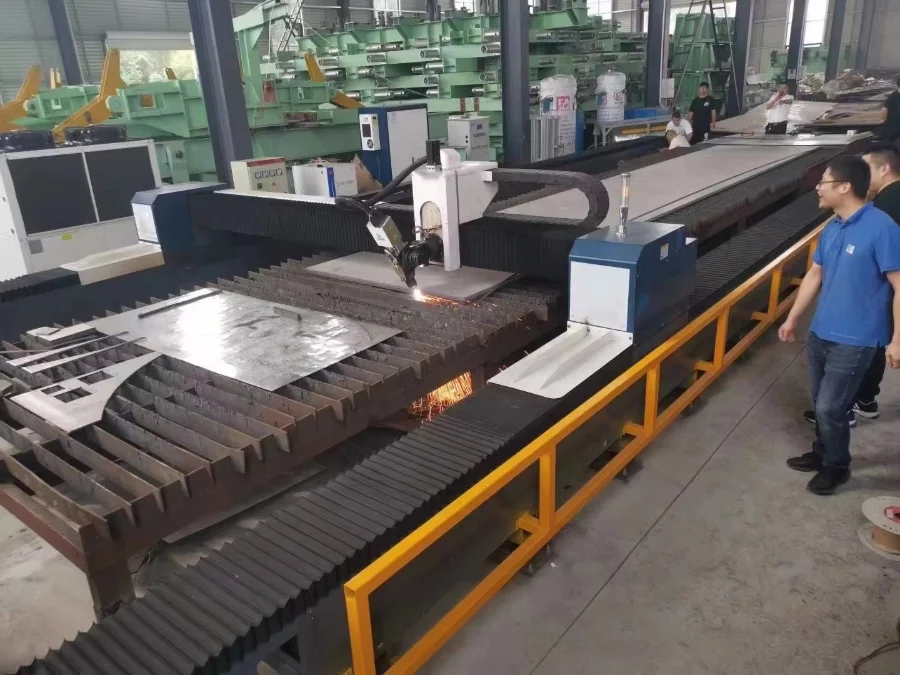

FSCUT9100 là hệ thống điều khiển CNC vòng kín chuẩn Bus EtherCAT cao cấp nhất của Bochu, được phát triển chuyên biệt cho các dòng máy cắt Laser Fiber kim loại tấm tích hợp đầu cắt vát mép đa trục (Plane Bevel Cutting System).

Hệ thống kết hợp thuật toán điều khiển động học 5 trục đồng bộ (X, Y1, Y2, Z, A, B) cùng phần mềm chuyên sâu HypCut Bevel Edition, mang lại giải pháp gia công cắt biên dạng và tạo mép vát hàn tiêu chuẩn (V, Y, X, K…) ngay trong một lần gá đặt duy nhất.

Thế mạnh công nghệ của FSCUT9100

Điều khiển đồng bộ 5 trục qua Bus EtherCAT:
- Phản hồi vòng kín thời gian thực.
- Đồng bộ tuyệt đối giữa chuyển động tịnh tiến và xoay nghiêng mỏ cắt.
Tạo mép vát hoàn chỉnh trong 1 lần gá:
- Tự do thiết lập và gia công chuẩn xác mọi biên dạng mép hàn (V, Y, X, K…).
- Mỏ cắt nghiêng lên đến 45 độ.
- Loại bỏ công đoạn phay – mài thủ công.
Cắt chỏm cầu & đáy bồn cong lồi:
- Ứng dụng thuật toán điều khiển quỹ đạo 3D.
- Thích ứng cho các chi tiết nắp bồn elip, bình tích khí và bồn bể áp lực.
Hiệu chuẩn tâm xoay bằng Vision Calibration:
- Tự động đo đạc và căn chỉnh tâm quang học của trục xoay chỉ trong vài phút.
- Triệt tiêu hoàn toàn sai số lắp đặt.
Tự động bù sai số & độ nghiêng thời gian thực:
- Tự động bù tiêu cự và độ dày phôi khi mỏ nghiêng.
- Giữ kích thước chân cùn và góc vát luôn phẳng mịn, đồng nhất.
Xếp phôi vát mép 3D an toàn:
- Thuật toán tối ưu hóa khoảng cách giữa các mép cắt nghiêng trong không gian 3D.
- Tiết kiệm phôi, chống va quẹt mỏ cắt.
Hỗ trợ cắt vát bổ sung:
- Linh hoạt vát mép bổ sung trên các tấm phôi hoặc chi tiết đã được cắt từ trước.
- Vẫn đảm bảo độ chính xác ăn khớp.

Các tính năng đột phá của FSCUT9100

Hệ thống điều khiển FSCUT9100 sở hữu 6 tính năng đột phá giúp chuẩn hóa và tự động hóa toàn diện quy trình tạo mép vát hàn công nghiệp:

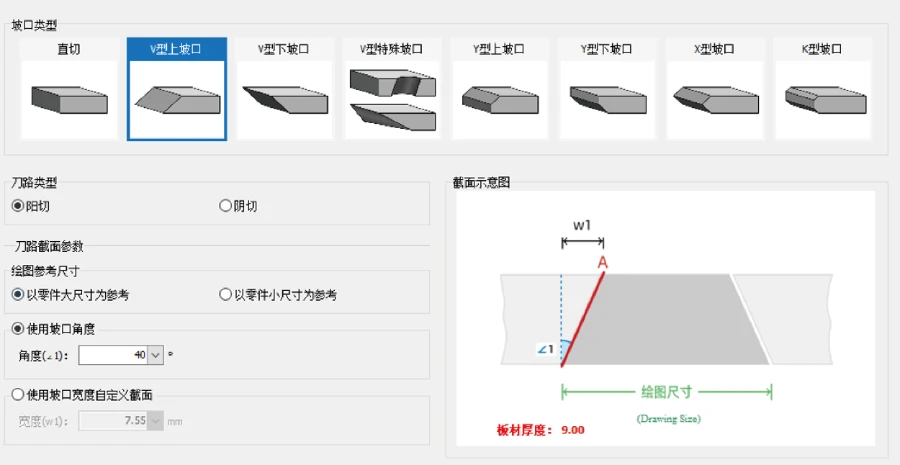

Bevel Editing (Thiết lập & chỉnh sửa mép vát)

Cơ chế:
- Cung cấp bộ công cụ đồ họa trực quan trên phần mềm điều khiển.
- Tùy chỉnh các thông số như: góc nghiêng vát, chiều cao phần chân cùn và chiều sâu vát.
Lợi ích:
- Dễ dàng tạo và chuyển đổi linh hoạt giữa các dạng mép hàn tiêu chuẩn (V, Y, X, K, Top/Bottom Bevel).
- Không cần thiết kế lại từ phần mềm CAD 3D bên ngoài.

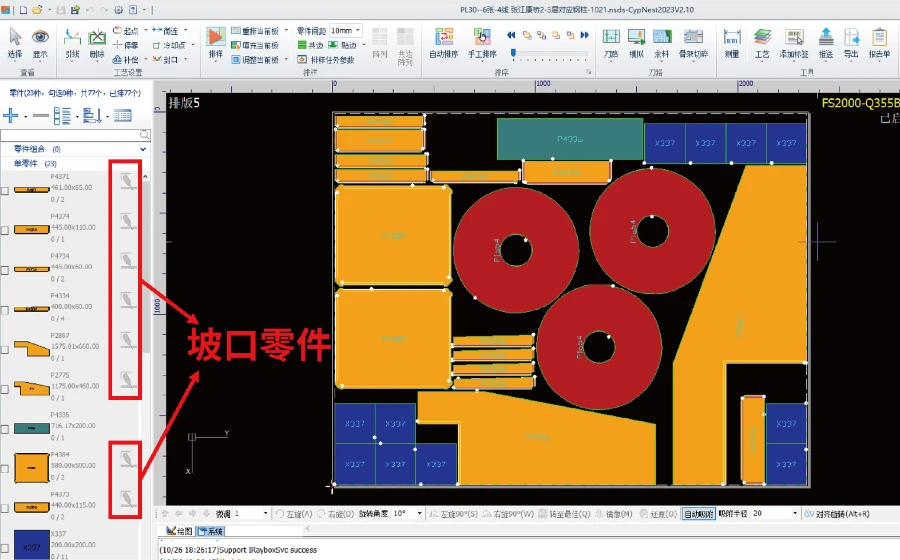

Bevel Nesting (Sắp xếp phôi 3D tối ưu)

Cơ chế:
- Thuật toán tính toán không gian 3D tự động nhận diện góc nghiêng.
- Sắp xếp các chi tiết nằm sát nhau nhất có thể.
- Tự động chừa khoảng cách an toàn cho đầu mỏ khi nghiêng góc lớn.
Lợi ích:
- Tối đa hóa tỷ lệ sử dụng phôi tấm dày đắt tiền.
- Rút ngắn đường chạy không tải.
- Loại bỏ nguy cơ đầu bép cắt va quẹt vào cạnh nghiêng của phôi lân cận.

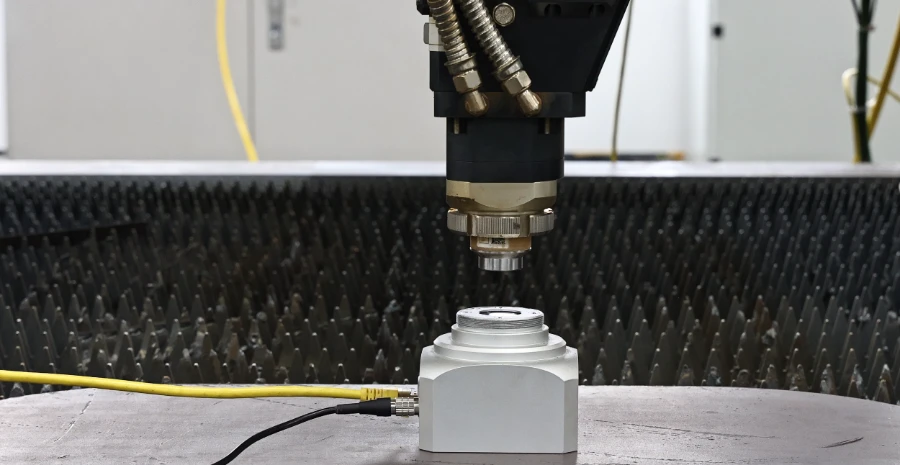

Vision Calibration (Hiệu chuẩn tâm xoay bằng thị giác máy tính)

Cơ chế:
- Camera độ phân giải cao kết hợp thuật toán xử lý ảnh thông minh.
- Tự động đo đạc, tính toán và căn chỉnh tâm xoay quang học của các trục nghiêng A/B.
Lợi ích:
- Triệt tiêu sai số lệch tâm cơ khí phát sinh trong quá trình lắp ráp hoặc thay thế linh kiện.
- Rút ngắn thời gian căn chỉnh đầu cắt.

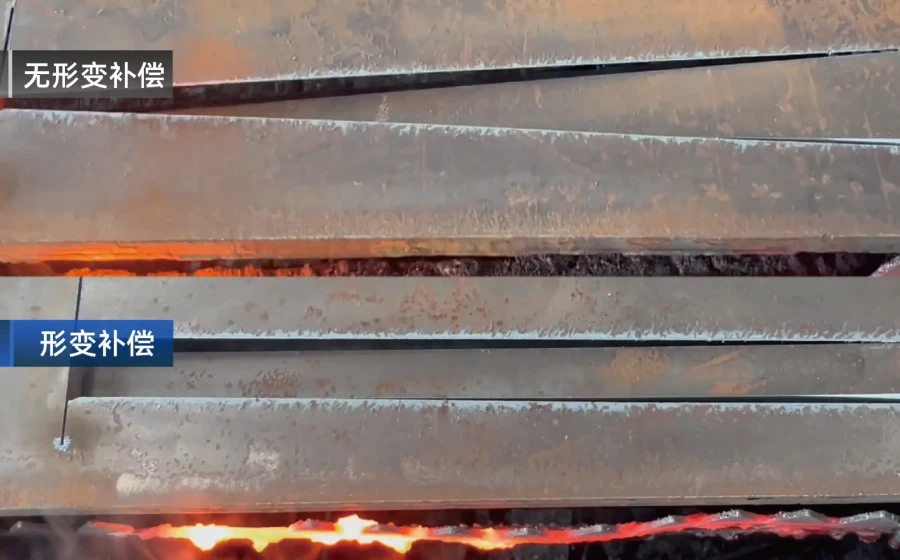

Compensation (Tự động bù sai số & độ nghiêng thời gian thực)

Cơ chế:
- Hệ thống liên tục tính toán động học để tự động bù trừ độ dài tiêu cự, độ dày thực tế và góc lệch tia laser.
Lợi ích:
- Duy trì góc vát và kích thước chân cùn luôn đồng nhất 100%.

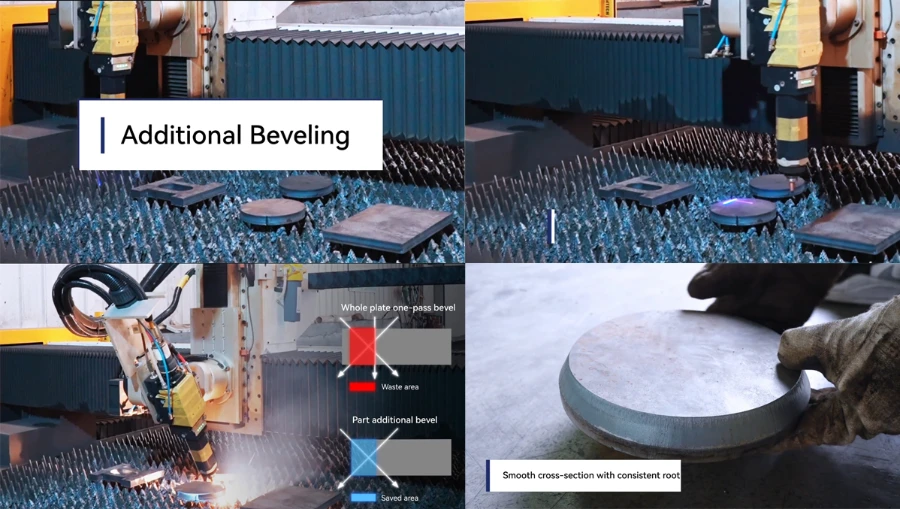

Additional Beveling (Cắt vát mép bổ sung trên phôi có sẵn)

Cơ chế:
- Nạp phôi hoặc chi tiết đã được cắt từ trước lên bàn máy.
- Hệ thống sẽ nhận diện đường viền và thực hiện chu trình chạy vát mép bổ sung.
Lợi ích:
- Linh hoạt phân tách các công đoạn gia công trong xưởng sản xuất.
- Giảm tải cho máy khi cần cắt thô hàng loạt trước rồi mới hoàn thiện mép vát chi tiết sau.

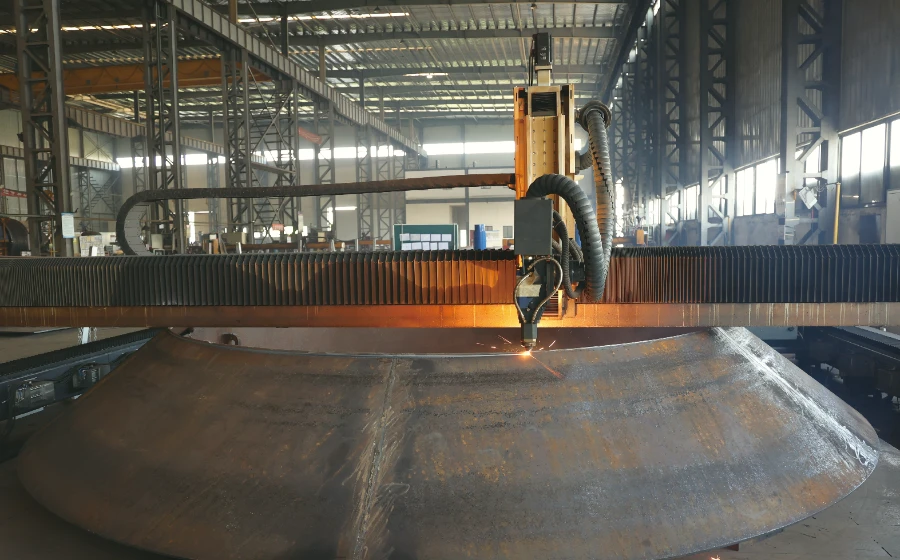

Convex Head Cutting (Cắt vát mép chỏm cầu & đáy bồn cong lồi)

Cơ chế:
- Tích hợp thuật toán điều khiển quỹ đạo 3D chuyên sâu.
- Mỏ cắt di chuyển bám sát theo bề mặt cong của các chi tiết dạng chỏm cầu, nắp bồn elip để khoét lỗ hoặc vát mép viền ngoài.
Lợi ích:
- Bước đột phá lớn cho ngành sản xuất bồn bể áp lực, bình tích khí công nghiệp và nồi hơi.
- Loại bỏ công đoạn gia công cơ khí phức tạp trên máy tiện – phay chuyên dụng cỡ lớn.

So sánh FSCUT9100 với FSCUT9200

Trong hệ sinh thái các bộ điều khiển FSCUT của Bochu, FSCUT9100 và FSCUT9200 là hai dòng giải pháp cao cấp được thiết kế riêng cho 2 phân khúc gia công vát mép khác nhau: cắt tấm phẳng và cắt ống định hình.

Tiêu chí	FSCUT9100	FSCUT9200
Phân khúc	Vát mép kim loại tấm	Vát mép ống kim loại
Đối tượng gia công	Tấm kim loại, chỏm cầu, đáy bồn	Ống tròn, ống vuông, chữ nhật, thép hình
Giao thức	Bus EtherCAT vòng kín
Trục điều khiển	5 trục đồng bộ (X, Y1, Y2, Z, A, B)	Hệ thống đa trục (X, Y, Z, W1, W2, A, B…)
Dải công suất	6 – 30 kW	3 – 20 kW
Phần mềm điều khiển	HypCut Bevel Edition / CypBevel	TubesT Bevel / CypTube Bevel Edition
Phần mềm Nesting	Lồng phôi tấm vát 3D	Sắp xếp và lồng phôi ống 3D
Góc vát tối đa	45 độ
Kiểu mép vát	V, Y, X, K-bevel, Top/Bottom Bevel trên tấm phẳng	Giao tuyến ống, vát mép đầu ống, vát lỗ khoét xuyên thành ống
Xử lý biên dạng cong	Cắt chỏm cầu, nắp bồn áp lực	Xử lý độ méo xoắn của ống, tự động bù tâm xoay mâm cặp theo biên dạng 3D
Tính năng nổi bật	Vát lại phôi tấm đã cắt, Bevel Nesting tấm 3D	Dò tâm ống 3D, cắt ngàm liên kết khung ống, tối ưu hóa điểm kẹp mâm cặp chống võng

LỰA CHỌN:

Chọn FSCUT9100 khi:
- Tập trung vào gia công kim loại tấm dày: đóng tàu, kết cấu thép tấm phẳng, sản xuất bồn bể áp lực và nắp chỏm cầu.
- Đòi hỏi tạo rãnh hàn tiêu chuẩn (V, Y, X, K) trực tiếp trên mặt phẳng.
Chọn FSCUT9200 khi:
- Trọng tâm là gia công ống và thép hình, sản xuất khung giàn không gian, kết cấu ống tháp truyền tải, đường ống dẫn công nghiệp.
- Đòi hỏi cắt ghép mộng, cắt giao tuyến ống phức tạp và vát mép đầu ống phục vụ hàn nối ống kín khít.

>>> Xem thêm các bộ điều khiển cho máy cắt laser tấm: FSCUT2000, FSCUT4000, FSCUT6000, FSCUT8000 của Bochu.

Thông số kỹ thuật của FSCUT9100

Dưới đây là bảng thông số kỹ thuật chi tiết của hệ thống điều khiển cắt laser vát mép kim loại tấm Bochu FSCUT9100:

Hạng mục	Thông số kỹ thuật
Tên sản phẩm	FSCUT9100
Hãng sản xuất	BOCHU
Giao thức	Bus EtherCAT (Vòng kín)
Giao diện kết nối	Khe cắm PCIe tốc độ cao
Cơ cấu điều khiển trục	Đồng bộ 5 trục (X, Y1, Y2, Z, A, B)
Dải công suất tương thích	6 – 30 kW
Góc vát tối đa	45 độ
Các dạng mép vát	V-bevel, Y-bevel, X-bevel, K-bevel, Top/Bottom Bevel, mép vát biến thiên
Dạng phôi gia công	Tấm phẳng, phôi đã cắt sẵn, nắp chỏm cầu cong lồi
Phần mềm vận hành	HypCut Bevel Edition / CypBevel
Phần mềm sắp xếp phôi	CypNest Bevel Edition (Hỗ trợ lồng phôi vát 3D)
Module thị giác (Vision)	Module hiệu chuẩn tâm quang học/cơ khí tự động
Thuật toán bù sai số	Tự động bù tiêu cự, bù chiều dày phôi và góc nghiêng theo thời gian thực
Nguồn điện yêu cầu	24V DC (+/-10%)
Nhiệt độ môi trường	0 độ C ~ 60 độ C
Độ ẩm môi trường	10% ~ 90% RH (Không ngưng tụ)
Hệ điều hành tương thích	Windows 10 / Windows 11 (64-bit)
Định dạng file hỗ trợ	DXF, PLT, AI, NC Code, các tệp mô hình 3D (IGS, STEP…) qua CypNest
Nguồn Laser Fiber	IPG, Raycus, MAX Photonics, nLIGHT, RECI, BWT…
Động cơ Servo	Động cơ AC Servo chuẩn EtherCAT Bus (Yaskawa, Delta, Inovance, Panasonic, Fuji…)

Ứng dụng thực tế của FSCUT9100

Hệ thống FSCUT9100 mang lại hiệu quả vượt trội cho các ngành sản xuất cơ khí nặng đòi hỏi liên kết hàn chất lượng cao:

Chế tạo Bồn bể Áp lực & Bình tích khí:
- Cắt lỗ khoét và vát mép mối ghép trên thân bồn phẳng cũng như mép viền chỏm cầu.
Công nghiệp Đóng tàu & Công trình Biển:
- Gia công vách ngăn, khung gia cường, boong tàu thép dày với mép vát chữ V, Y để hàn tự động.
Kết cấu Thép & Cầu đường:
- Gia công bản mã dày, thanh giằng liên kết chịu tải lớn.
- Chuẩn bị đường vát mép tiêu chuẩn phục vụ hàn xuyên sâu không khuyết tật.
Sản xuất Máy Cơ giới Nặng & Máy Công trình:
- Cắt vát mép khung gầm xe cẩu, thân máy xúc đào, bệ máy chịu lực cao.

Bochu FSCUT9100 là giải pháp tối thượng cho các doanh nghiệp chuyên gia công kim loại tấm phẳng, kết cấu thép siêu trọng và bồn bể áp lực, mang lại khả năng cắt vát 5 trục chính xác trên tấm dày và nắp chỏm cầu chỉ trong một lần gá đặt.
