Trong ngành gia công kim loại tấm ống công nghiệp nặng, việc kiểm soát đồng bộ đa trục đòi hỏi hệ thống điều khiển cần độ ổn định và năng lực tính toán vượt trội. Dòng FSCUT5000 Series từ Bochu được phát triển trên nền tảng Mạng Bus EtherCAT vòng kín hoàn toàn, đóng vai trò là giải pháp hàng đầu chuyên biệt cho máy cắt ống Laser Fiber công nghiệp.

Giới thiệu về FSCUT5000

FSCUT5000 là một trong những bộ điều khiển FSCUT cao cấp của hãng Bochu. Được xây dựng hoàn toàn trên nền tảng truyền thông Mạng Bus EtherCAT vòng kín, FSCUT5000 được định vị là giải pháp chuyên sâu cho các ứng dụng cắt ống tốc độ cao đến các loại ống siêu trường, siêu trọng và kết cấu đa mâm cặp.

FSCUT5000 được chia làm 2 model chủ lực:

FSCUT5000A chuyên cho:
- Máy cắt ống hạng nặng 3 hoặc 4 mâm cặp.
- Công suất nguồn laser từ 3 – 12kW+
- Phục vụ gia công ống đường kính lớn (16 – 500mm).

FSCUT5000B chuyên cho:
- Máy cắt ống 2 mâm cặp tốc độ cao.
- Hỗ trợ tối ưu căn tâm thép định hình (thép góc L, thép U, thép hộp).
- Có tính năng cắt bay nâng cao năng suất.

Đặc điểm nổi bật của FSCUT5000

FSCUT5000 có những đặc điểm nổi bật cho các dòng máy cắt ống laser hiện đại:

Giao thức Bus EtherCAT vòng kín:
- Chống nhiễu điện từ 100%.
- Phản hồi thời gian thực với độ trễ micro-giây.
- Đồng bộ chuyển động mượt mà.
Hỗ trợ kết cấu đa mâm cặp (3 – 4 Chuck):
- Quản lý đồng bộ từ 6 đến hơn 12 trục động cơ Servo.
- Đáp ứng hoàn hảo cho các dòng máy cắt ống tải trọng lớn.
Cắt không phế liệu đuôi ống (Zero-Tailing):
- Cơ chế kẹp – đẩy phôi phối hợp giữa các mâm cặp.
- Giúp tận dụng tối đa chiều dài cây phôi, triệt tiêu lãng phí nguyên vật liệu.
Giá đỡ chống võng chủ động:
- Tự động điều khiển nâng hạ các cụm đỡ phôi theo thời gian thực.
- Triệt tiêu độ võng và rung lắc khi xoay các cây ống nặng hàng tấn.
Căn tâm và bù sai số thép kết cấu:
- Tự động dò tìm tâm hình học và bù sai số cho ống.
- Áp dụng cho ống có đường kính lớn, ống hộp dày và thép định hình (L, U, H, I).
Cắt bay trên ống (Tube FlyCut):
- Lướt cắt liên hoàn nhiều lỗ trên thân phôi.
- Không cần nhấc mỏ cắt tại từng điểm.
- Gia tăng năng suất chu kỳ cắt.
Tích hợp sâu TubePro & TubesT 3D:
- Hỗ trợ nhập trực tiếp bản vẽ 3D (STEP, IGES).
- Tự động tính toán đường cắt mộng ghép giao tuyến.
- Mô phỏng chống va chạm mỏ cắt.

>>> Xem thêm các bộ điểu khiển khác của Bochu: fscut 6000, fscut 8000, fscut 9100, fscut 9200.

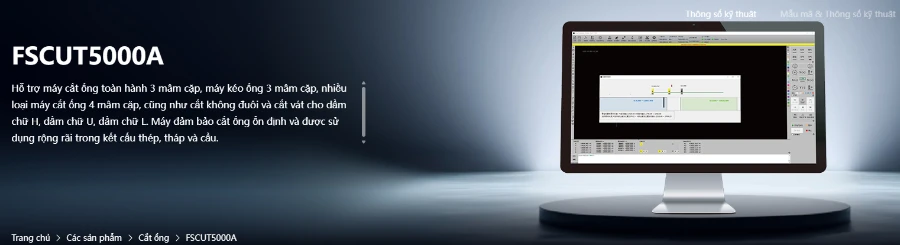

Tính năng của FSCUT5000A

FSCUT5000A được thiết kế riêng cho các dòng máy cắt ống tải trọng lớn, kết cấu 3 hoặc 4 mâm cặp, chuyên giải quyết bài toán gia công ống siêu nặng, đường kính lớn và giảm thiểu tối đa phế liệu đuôi ống.

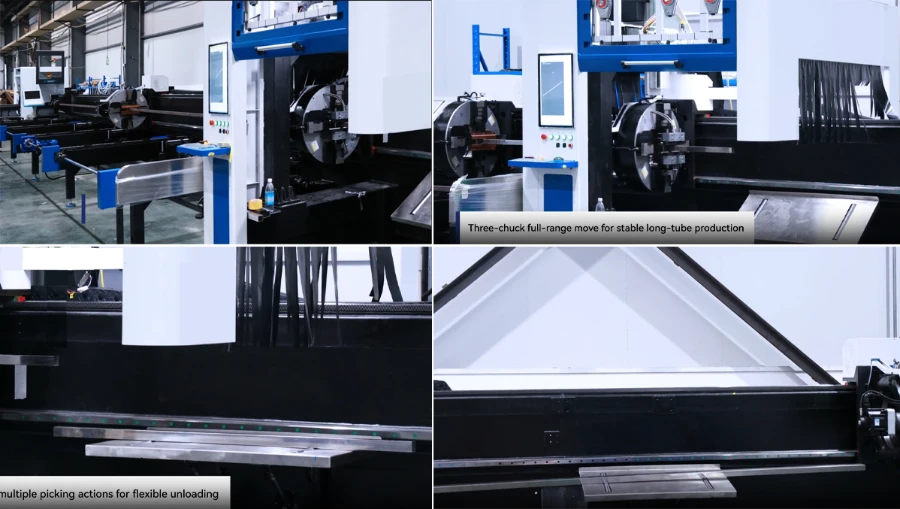

3-Chuck Cutting (Hệ Thống 3 Mâm Cặp)

Cơ chế hoạt động:
- Điều khiển đồng bộ ba mâm cặp di chuyển và kẹp nhả luân phiên.
- Trong suốt chu trình cắt, ít nhất 2 mâm cặp luôn giữ chặt phôi để duy trì độ cứng vững.
Lợi ích thực tế:
- Triệt tiêu hiện tượng văng hoặc rung lắc đầu tự do của phôi khi quay.
- Đảm bảo độ tròn và độ chính xác của đường cắt với ống dài từ 6 – 12m.

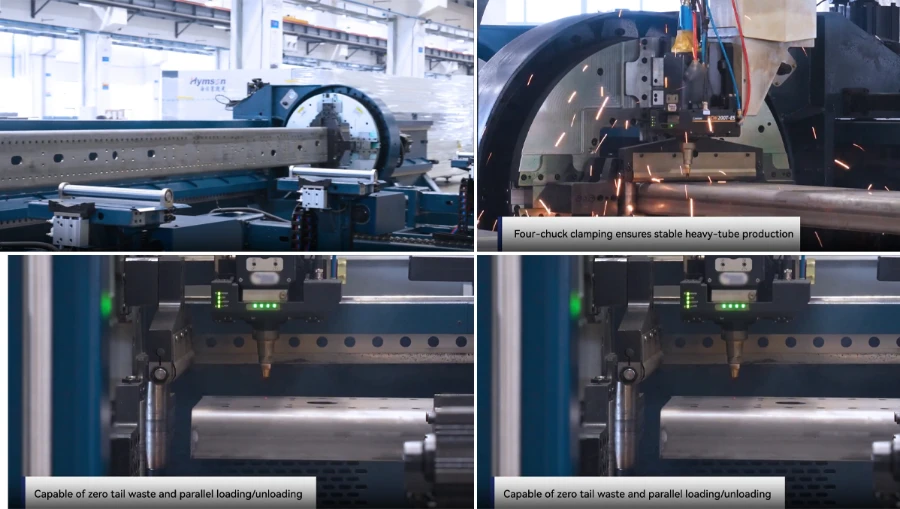

4-Chuck Cutting (Hệ Thống 4 Mâm Cặp)

Cơ chế hoạt động:
- Cấu hình cao cấp nhất dành cho ống siêu nặng.
- Sử dụng 4 cụm mâm cặp phối hợp kẹp giữ ở cả phía trước và phía sau.
Lợi ích thực tế:
- Tăng gấp đôi khả năng chịu tải trọng phôi.
- Phân bổ đều lực kẹp tránh làm móp méo thành ống mỏng cỡ lớn.
- Nâng cao tối đa độ ổn định khi gia công phôi siêu trường.

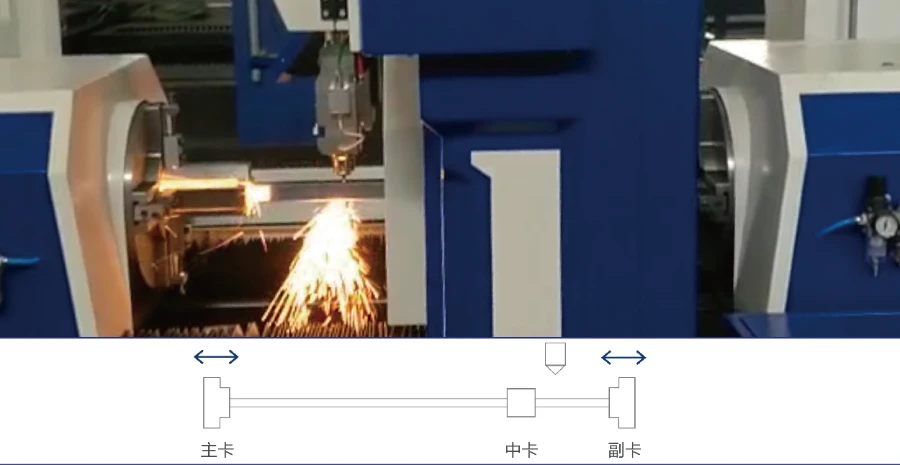

7-Axis Pulling (Kéo Phôi Đồng Bộ 7 Trục)

Cơ chế hoạt động:
- Quản lý và điều phối chuyển động mượt mà của 7 trục servo đồng thời.
- Bao gồm: các trục tịnh tiến của mâm cặp, trục xoay phôi và các trục tọa độ X/Y/Z của đầu cắt.
Lợi ích thực tế:
- Cho phép máy thực hiện các thao tác kéo, đẩy, đón.
- Chuyển phôi liên tục giữa các mâm cặp mà không cần dừng máy.
- Tối ưu hóa tốc độ nạp – xả phôi và gia tăng năng suất chu kỳ sản xuất.

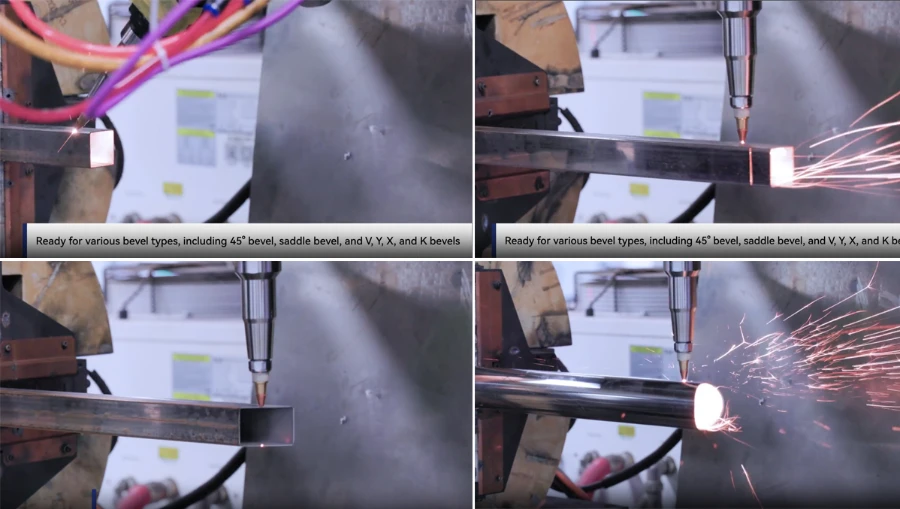

Bevel Cutting (Cắt Vát 3D)

Cơ chế hoạt động:
- Điều khiển đầu cắt xoay nghiêng đa hướng để tạo các góc vát (V, Y, K, X) trên mép ống.
Lợi ích thực tế:
- Tạo khe hở và góc vát chuẩn kỹ thuật theo đúng tiêu chuẩn hàn.
- Giúp phôi ống sau khi cắt có thể đưa thẳng vào trạm hàn mà không cần mài.

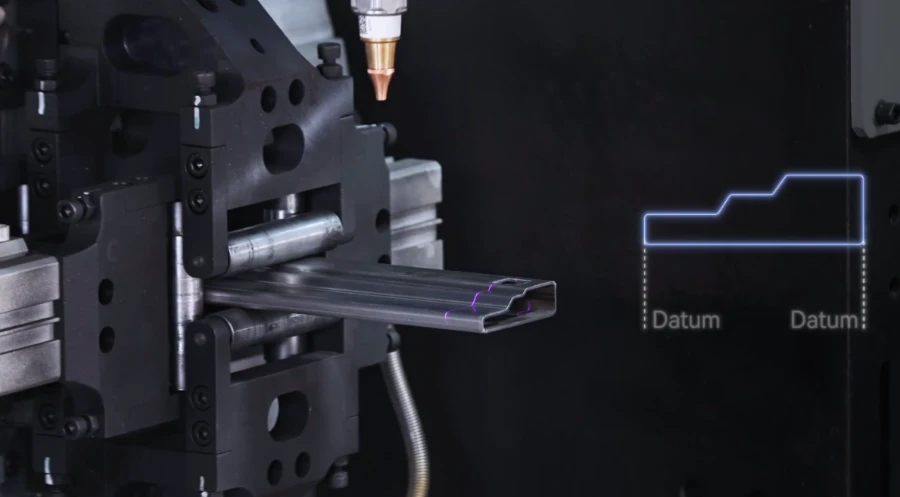

Laser Profiler Datum Centering (Căn Tâm Bằng Laser Quang Học)

Cơ chế hoạt động:
- Sử dụng cảm biến Laser để quét biên dạng 3D thực tế của phôi.
- Tự động xác lập đường chuẩn và định vị tâm hình học thực tế.
Lợi ích thực tế:
- Khắc phục triệt để sai số do ống bị xoắn, cong vênh hoặc sai lệch đường kính chế tạo.
- Đảm bảo các lỗ đục và đường mộng ghép luôn nằm chính xác tại tâm hình học của phôi.

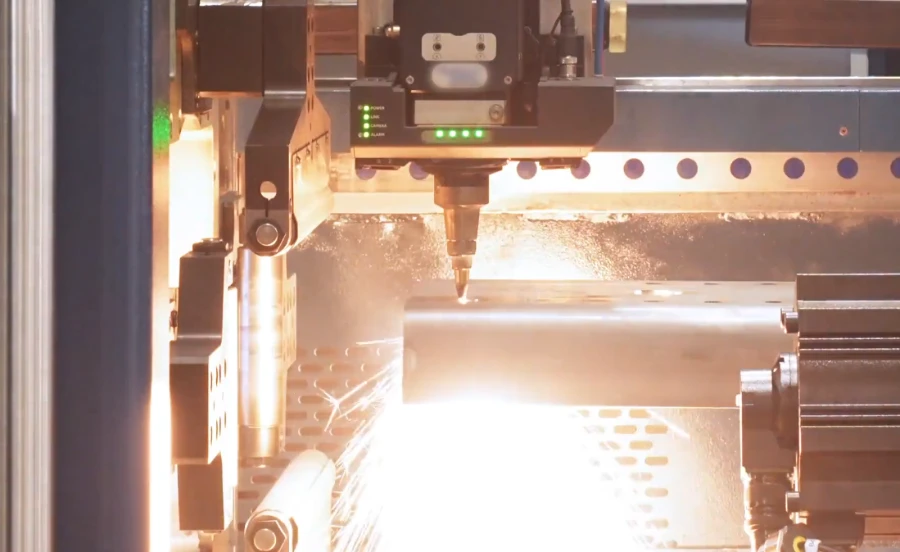

Zero-tail Cutting (Cắt Không Phế Liệu)

Cơ chế hoạt động:
- Đoạn cuối cùng của cây ống được đẩy vượt qua mâm cặp phụ.
- Đưa thẳng qua vùng cắt của mỏ laser.
Lợi ích thực tế:
- Triệt tiêu hoàn toàn đoạn phế liệu đuôi ống thừa.
- Giúp doanh nghiệp tận dụng 100% chiều dài cây phôi.
- Tiết kiệm hàng trăm triệu đồng chi phí nguyên vật liệu.

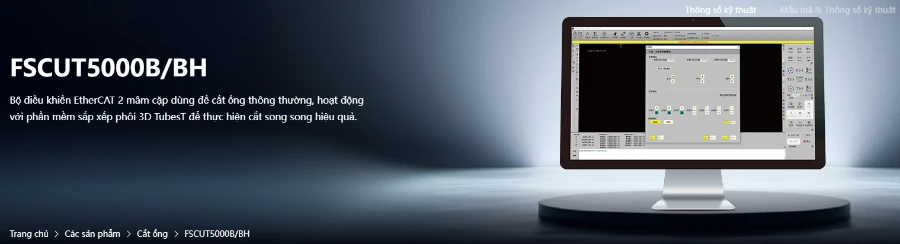

Tính năng của FSCUT5000B

FSCUT5000B là phiên bản tối ưu hóa cho máy cắt ống 2 mâm cặp truyền thống nhưng được nâng cấp toàn diện lên nền tảng Bus EtherCAT thế hệ mới, mang lại tốc độ gia công cao và chất lượng mạch cắt vượt trội.

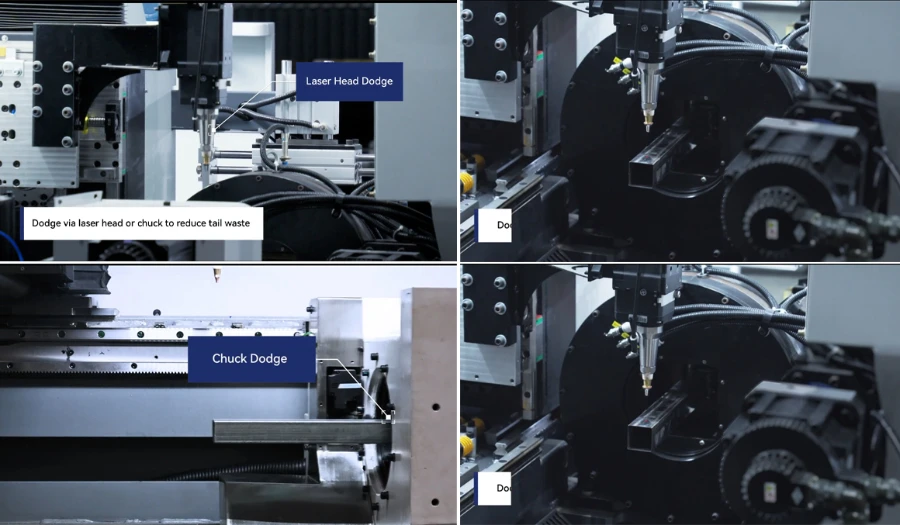

Dodge (Né vật cản & tránh va chạm)

Cơ chế hoạt động:
- Hệ thống tự động tính toán không gian an toàn.
- Chủ động điều khiển nâng hạ mỏ cắt hoặc thay đổi hành trình.
- Mục đích để né tránh các cụm kẹp của mâm cặp và cơ cấu cơ khí xung quanh.
Lợi ích thực tế:
- Triệt tiêu hoàn toàn nguy cơ va đụng giữa đầu cắt laser và mâm cặp.
- Bảo vệ thấu kính và cấu trúc cơ khí đắt tiền.

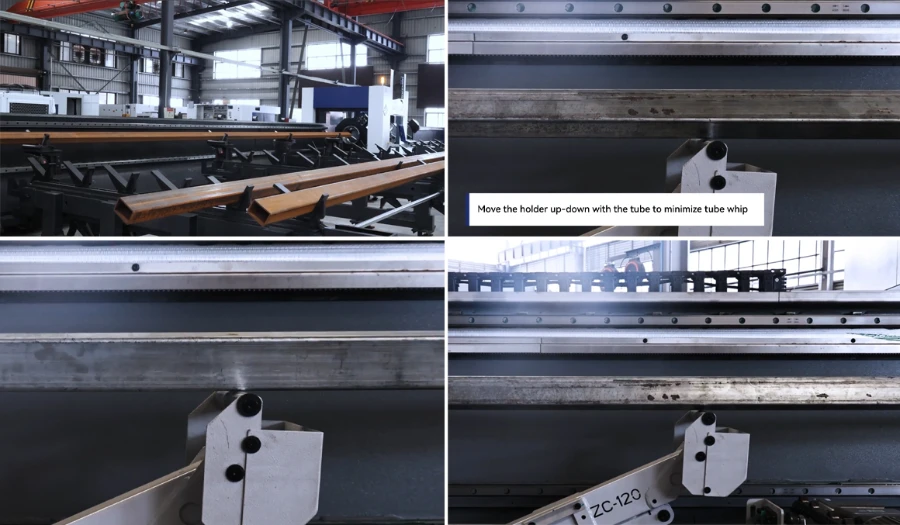

Holder Follow (Giá đỡ chống võng chủ động)

Cơ chế hoạt động:
- Điều khiển đồng bộ các cụm giá đỡ servo nâng – hạ theo biên dạng thực tế của phôi.
Lợi ích thực tế:
- Giữ cho cây ống dài luôn nằm trên một đường thẳng trục.
- Triệt tiêu hiện tượng võng phôi, rung lắc hoặc văng đuôi ống.
- Đảm bảo độ tròn trịa và độ chính xác tuyệt đối cho từng mạch cắt.

Bevel Cutting (Cắt vát 3D)

Cơ chế hoạt động:
- Điều khiển đầu cắt xoay nghiêng đa trục để tạo các biên dạng góc vát mép (V, Y, K).
Lợi ích thực tế:
- Chuẩn hóa mép nối theo đúng tiêu chuẩn kỹ thuật hàn.
- Giúp phôi sau khi cắt có thể chuyển ngay sang công đoạn hàn.

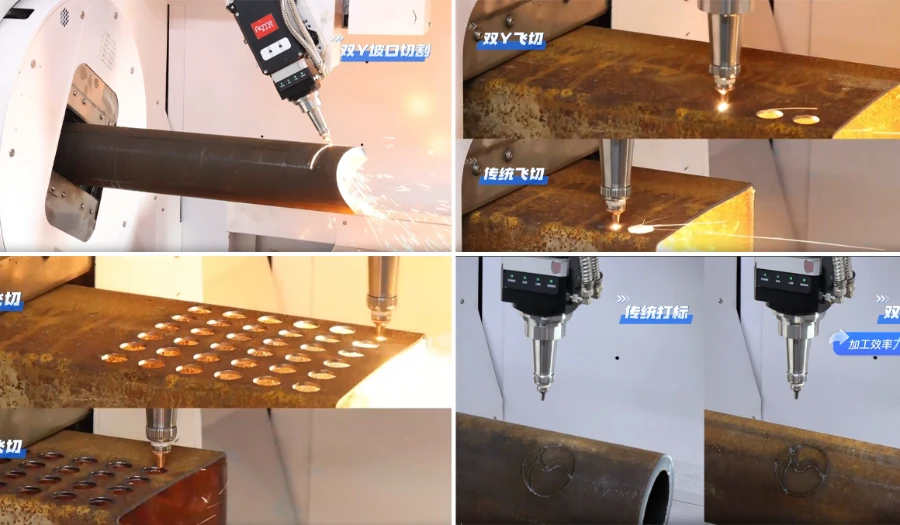

Dual Y Cutting (Cắt đồng bộ trục kép Dual Y)

Cơ chế hoạt động:
- Quản trị và đồng bộ hóa chuyển động của 2 trục truyền động Y song song.
Lợi ích thực tế:
- Tăng cường độ cứng vững cho dầm máy.
- Gia tăng gia tốc chuyển động và tốc độ di chuyển của mỏ cắt.

So sánh FSCUT5000A vs FSCUT5000B

Dưới đây là bảng so sánh chi tiết và toàn diện giữa hai bộ điều khiển cắt ống Laser Bus EtherCAT FSCUT5000A và FSCUT5000B của Bochu:

Tiêu chí	FSCUT5000A	FSCUT5000B
Phân khúc	– Chuyên dụng cắt ống công nghiệp hạng nặng & Siêu trường siêu trọng	– Chuyên dụng máy cắt ống tiêu chuẩn 2 mâm cặp tốc độ cao
Giao thức	– Bus EtherCAT vòng kín
Cấu trúc mâm cặp	– 3 mâm cặp hoặc 4 mâm cặp	– 2 mâm cặp
Cơ cấu truyền động	– Quản trị chuyển động đồng bộ 7-Axis Pulling	– Hỗ trợ truyền động trục kép Dual Y Cutting tăng độ cứng vững
Tối ưu phế liệu	– Tận dụng 100% phôi	– Đuôi phế liệu ở mức tiêu chuẩn
Công nghệ căn tâm & Dò phôi	– Đầu quét Laser quang học 3D tìm đường chuẩn	– Dò tâm điện dung tiêu chuẩn
Hệ thống giá đỡ	– Điều khiển đồng bộ	– Cụm giá đỡ servo theo thời gian thực
Cắt vát mép 3D	– Hỗ trợ chuyên sâu	– Tạo vát mép ống mỏng và trung bình
Tính năng an toàn & Né phôi	– Tự động tránh va chạm theo hành trình đa mâm cặp	– Chủ động nâng hạ mỏ cắt và tránh va chạm
Kích thước phôi	– Ống đường kính 160 – 500mm, ống siêu dày, tải trọng hàng tấn	– Ống đường kính nhỏ 20 – 230mm, tải trọng nhẹ/vừa
Loại phôi tối ưu	– Ống thép đúc dày, ống hàn cỡ lớn, thép hình kết cấu nặng (U, H, I, V)	– Ống tròn, ống hộp vuông/chữ nhật, ống elip, thép góc L dân dụng
Dải công suất Laser	3.000 – 12.000W	1.500 – 6.000W
Phần mềm điều khiển	– TubePro + TubesT 3D
Ứng dụng	– Kết cấu thép, bồn bể áp lực, đường ống dẫn dầu khí, máy công trình, xe tải nặng.	– Nội thất bàn ghế kim loại, thiết bị phòng Gym, khung xe đạp/xe điện, giàn giáo, linh kiện gia dụng.

Lựa chọn phù hợp:

Chọn FSCUT5000A khi:
- Doanh nghiệp đầu tư máy cắt ống cỡ lớn từ 3 đến 4 mâm cặp.
- Chuyên gia công các cây phôi dài 6 – 12m nặng hàng tấn
- Cần triệt tiêu 100% phế liệu đuôi ống.
- Ứng dụng trong các ngành công nghiệp kết cấu nặng.
Chọn FSCUT5000B khi:
- Doanh nghiệp cần máy cắt ống 2 mâm cặp chuẩn Bus EtherCAT tốc độ cao.
- Yêu cầu cơ cấu chống đâm mâm cặp an toàn.
- Cần hệ thống đỡ phôi chống võng mượt mà.
- Tối ưu chi phí đầu tư cho các sản phẩm cơ khí dân dụng, đồ gia dụng.

Dòng FSCUT5000 Series đánh dấu bước tiến công nghệ vượt bậc của Bochu trong việc làm chủ kỹ thuật điều khiển máy cắt ống Laser Fiber công nghiệp. Bằng cách phân tách rõ ràng thành hai phiên bản chuyên biệt FSCUT5000A và FSCUT5000B, nhà sản xuất mang đến lời giải tối ưu cho từng quy mô và mục tiêu sản xuất.
