Mối Hàn Ngậm Xỉ: Nguyên nhân & Cách khắc phục triệt để

Mối hàn ngậm xỉ là một trong những khuyết tật mối hàn gây ảnh hưởng nghiêm trọng đến độ bền vững và chất lượng tổng thể của sản phẩm. Khi các tạp chất phi kim bị cô lập và kẹt lại trong lòng vũng hàn, chúng tạo ra các khoảng rỗng, rất dễ phát triển thành các vết nứt chân chim lan rộng, dẫn đến hiện tượng phá hủy kết cấu đột ngột.

Bài viết này, các kỹ sư VNTECH sẽ cung cấp cho bạn những kinh nghiệm thực chiến toàn diện: từ cách nhận diện, nguyên nhân, cách xử lý tức thời cho từng trường hợp, cho đến quy trình sửa chữa chuẩn QC và giải pháp công nghệ để triệt tiêu tận gốc lỗi mối hàn ngậm xỉ trong tương lai.

Nội dung bài viết

1 Mối hàn ngậm xỉ là gì?
2 Nguyên nhân & cách khắc phục mối hàn ngậm xỉ
3 Quy trình xử lý mối hàn bị ngậm xỉ chuẩn
4 Giải pháp phòng ngừa triệt để mối hàn ngậm xỉ
- 4.1 Giải pháp 1: Chuyển hàn que sang hàn MIG/MAG
- 4.2 Giải pháp 2: Sử dụng Robot hàn 6 trục tự động

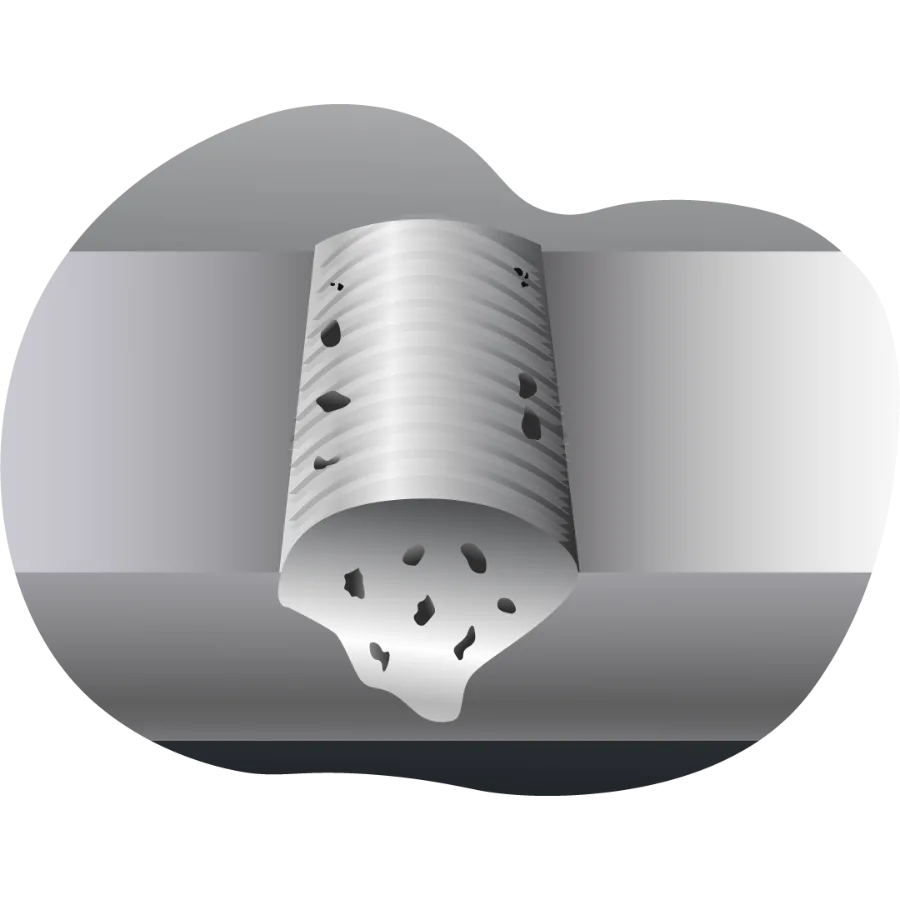

Mối hàn ngậm xỉ là gì?

Mối hàn ngậm xỉ (Slag Inclusion) là một khuyết tật nghiêm trọng thuộc nhóm “bất liên tục” trong kỹ thuật hàn, xảy ra khi các tạp chất phi kim không thể nổi lên bề mặt vũng hàn mà bị kẹt lại và đông đặc bên trong lòng kim loại mối hàn. Lớp xỉ này vốn là phần sỉ nóng chảy sinh ra từ thuốc bọc que hàn (trong hàn que SMAW), từ thuốc bảo vệ (trong hàn dưới lớp thuốc SAW), hoặc từ lõi thuốc của dây hàn (trong hàn MIG/MAG dây lõi thuốc).

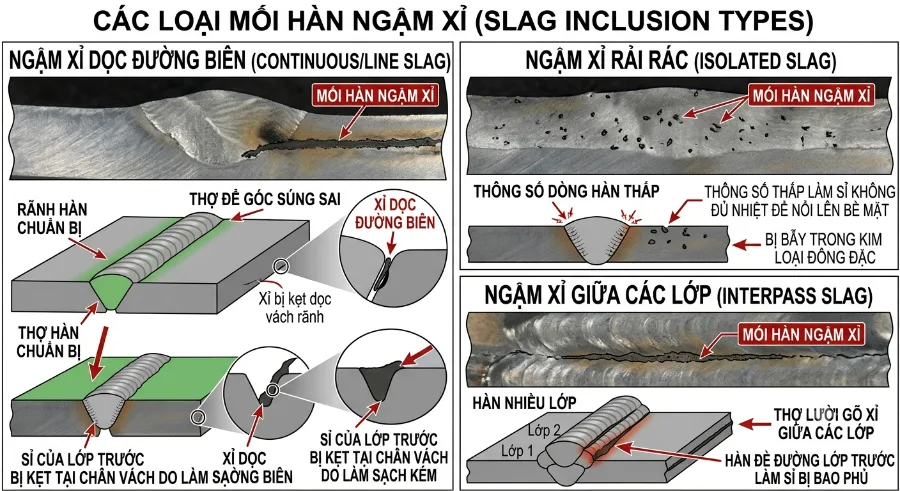

Tùy vào vị trí bị kẹt, các chuyên gia phân loại mối hàn ngậm xỉ thành các dạng chính:

Ngậm xỉ dọc đường biên (Continuous/Line Slag):

Xỉ bị kẹt thành một đường dài chạy dọc theo vách đứng của rãnh hàn (vùng tiếp giáp giữa kim loại nền và đường hàn).

Ngậm xỉ rải rác (Isolated Slag):

Các hạt xỉ nhỏ, độc lập bị bẫy ở các vị trí ngẫu nhiên bên trong mối hàn.

Ngậm xỉ giữa các lớp (Interpass Slag):

Khi thợ hàn đi lớp thứ 2 nhưng chưa gõ sạch xỉ của lớp thứ nhất.
Lớp xỉ này sẽ bị lớp kim loại lỏng phía trên bao bọc hoàn toàn.

Sự xuất hiện của xỉ trong mối hàn gây ra các tác hại nghiêm trọng:

Tạo ra các khoảng rỗng yếu, làm giảm khả năng chịu kéo, chịu uốn của liên kết.
Gây tập trung ứng suất, dẫn đến nứt toác mối hàn sau một thời gian vận hành.
Trong các công trình bồn bể áp lực hoặc cầu đường chịu lực, mối hàn bị ngậm xỉ bắt buộc phải đục bỏ hoàn toàn để sửa chữa.

>>> Xem thêm: Cách xử lý mối hàn không ngấu

>>> Xem thêm: Cách xử lý triệt để mối hàn bị nứt

Nguyên nhân & cách khắc phục mối hàn ngậm xỉ

Để giúp bạn chủ động kiểm soát chất lượng tại nhà xưởng, dưới đây là phân tích chi tiết từ chuyên gia về 5 nguyên nhân cốt lõi và quy trình khắc phục triệt để khuyết tật này.

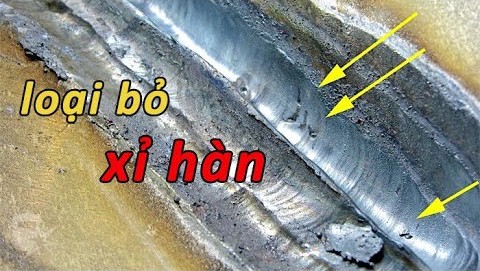

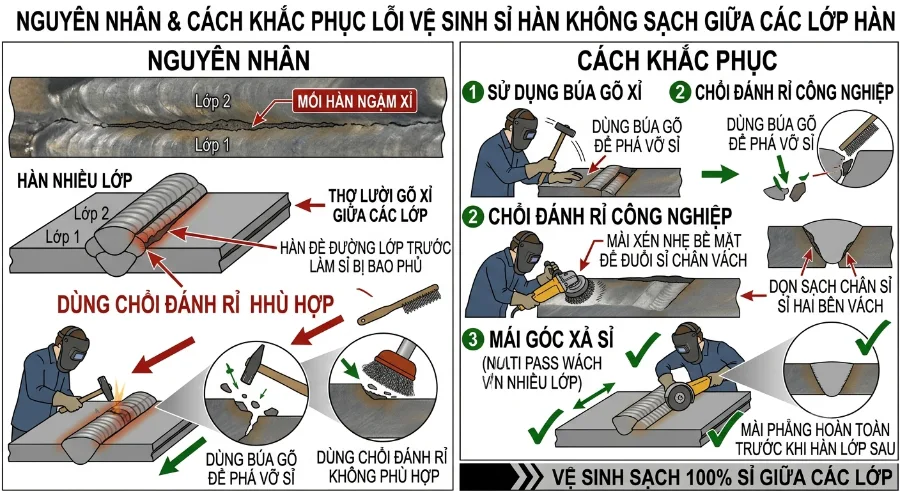

Vệ sinh sỉ hàn không sạch giữa các lớp hàn

Nguyên nhân:
- Khi hàn nhiều lớp trên phôi dày, thợ hàn lười gõ xỉ hoặc gõ không sạch lớp xỉ của đường hàn trước đã vội vàng hàn đè đường tiếp theo lên.
Cách khắc phục:
- Đào tạo thợ nghiêm túc thực hiện việc gõ sạch xỉ 100% bằng búa gõ xỉ chuyên dụng.
- Chải lại bằng bàn chải sắt trước khi đi lớp tiếp theo.
- Với các mối hàn dầm chịu lực dày, bắt buộc dùng máy mài góc gắn đá mài xén nhẹ bề mặt để làm phẳng và làm sạch chân xỉ ở 2 bên vách.

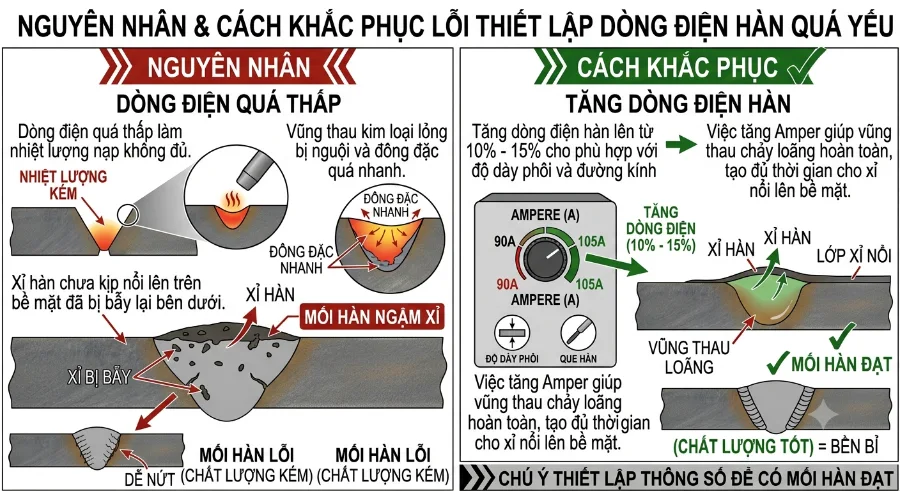

Thiết lập dòng điện hàn quá yếu

Nguyên nhân:
- Dòng điện quá thấp làm nhiệt lượng nạp không đủ.
- Vũng thau kim loại lỏng bị nguội và đông đặc quá nhanh.
- Xỉ hàn chưa kịp nổi lên trên bề mặt đã bị bẫy lại bên dưới.
Cách khắc phục:
- Tăng dòng điện hàn lên từ 10% – 15% cho phù hợp với độ dày phôi và đường kính que hàn sử dụng.
- Việc tăng Amper giúp vũng thau chảy loãng hoàn toàn, tạo đủ thời gian cho xỉ nổi lên bề mặt.

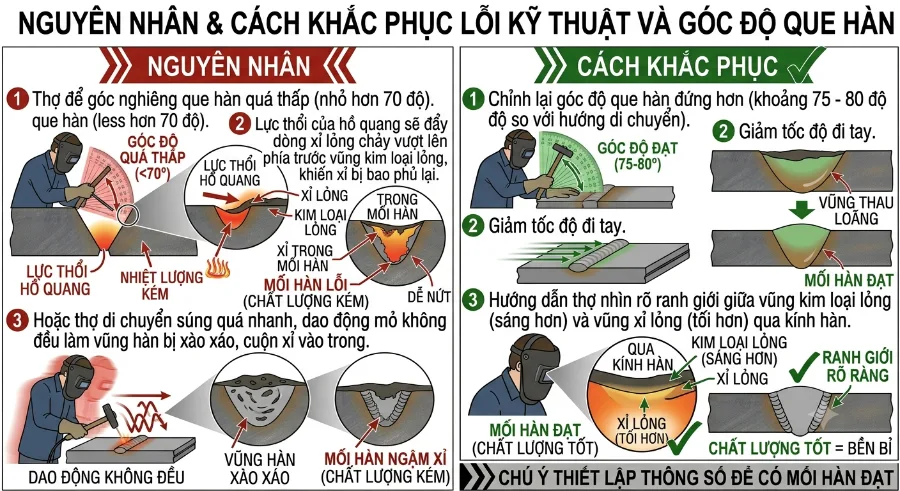

Góc độ và kỹ thuật di chuyển que hàn sai

Nguyên nhân:
- Thợ để góc nghiêng que hàn quá thấp (nhỏ hơn 70 độ).
- Lực thổi của hồ quang sẽ đẩy dòng xỉ lỏng chảy vượt lên phía trước vũng kim loại lỏng, khiến xỉ bị bao phủ lại.
- Hoặc thợ di chuyển súng quá nhanh, dao động mỏ không đều làm vũng hàn bị xào xáo, cuộn xỉ vào trong.
Cách khắc phục:
- Chỉnh lại góc độ que hàn đứng hơn (khoảng 75 – 80 độ so với hướng di chuyển).
- Giảm tốc độ đi tay.
- Hướng dẫn thợ nhìn rõ ranh giới giữa vũng kim loại lỏng (sáng hơn) và vũng xỉ lỏng (tối hơn) qua kính hàn.

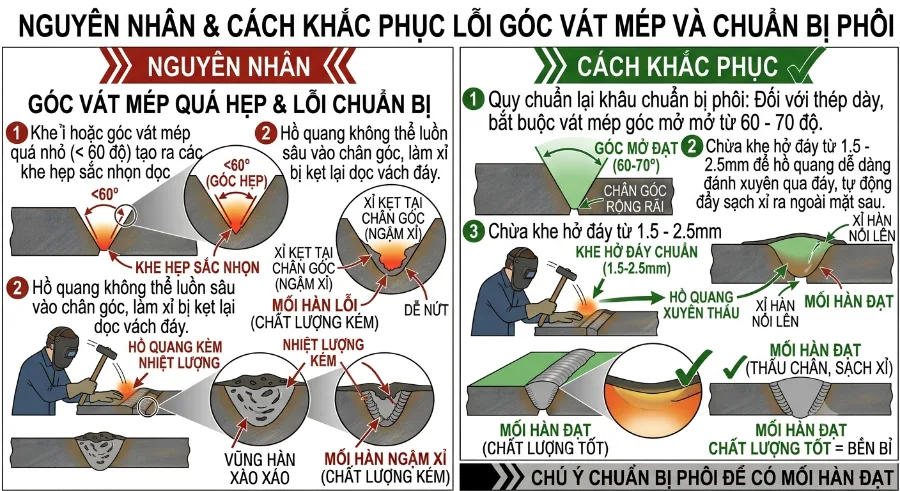

Góc vát mép phôi quá hẹp hoặc chuẩn bị phôi lỗi

Nguyên nhân:
- Khe hở hoặc góc vát mép quá nhỏ (< 60 độ) tạo ra các khe hẹp sắc nhọn dọc theo vách đứng của rãnh hàn.
- Hồ quang không thể luồn sâu vào chân góc, làm xỉ bị kẹt lại dọc vách đáy.
Cách khắc phục:
- Quy chuẩn lại khâu chuẩn bị phôi: Đối với thép dày, bắt buộc vát mép góc mở từ 60 – 70 độ.
- Chừa khe hở đáy từ 1.5 – 2.5mm để hồ quang dễ dàng đánh xuyên qua đáy, tự động đẩy sạch xỉ ra ngoài mặt sau.

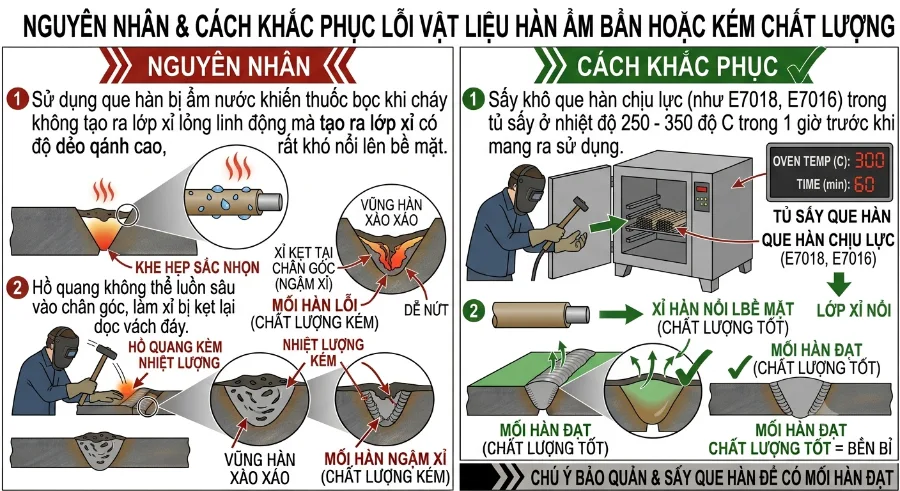

Vật liệu hàn bị ẩm bẩn hoặc kém chất lượng

Nguyên nhân:
- Sử dụng que hàn bị ẩm nước khiến thuốc bọc khi cháy không tạo ra lớp xỉ lỏng linh động mà tạo ra lớp xỉ có độ dẻo quánh cao, rất khó nổi lên bề mặt.
Cách khắc phục:
- Sấy khô que hàn chịu lực (như E7018, E7016) trong tủ sấy ở nhiệt độ 250 – 350 độ C trong 1 giờ trước khi mang ra sử dụng.

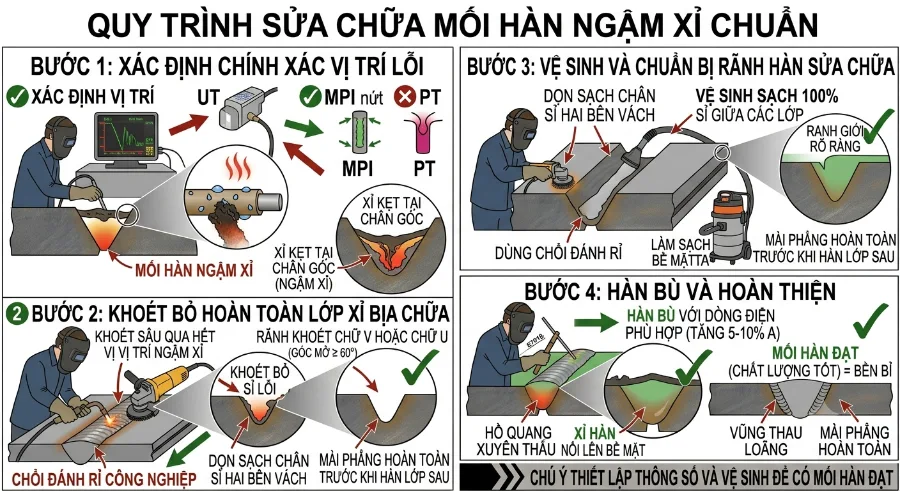

Quy trình xử lý mối hàn bị ngậm xỉ chuẩn

Bước 1: Xác định chính xác vị trí lỗi

Cách thực hiện:
- Dựa vào bản vẽ siêu âm (UT) hoặc phim chụp X-quang (RT).
- Xác định chính xác 3 thông số: Vị trí, chiều dài và độ sâu của xỉ.
Đánh dấu:
- Dùng bút vẽ cơ khí hoặc phấn mài để khoanh trực tiếp trên bề mặt sản phẩm.
- Tránh mài lan sang các vùng không bị lỗi gây mỏng thành phôi.

Bước 2: Khoét bỏ hoàn toàn lớp xỉ bị kẹt

Cách thực hiện:
- Với phôi mỏng hoặc vết xỉ nông: Dùng máy mài góc gắn đá xả để mài sâu xuống.
- Với phôi dày (trên 15mm) hoặc vết xỉ nằm sâu:
  - Dùng phương pháp thổi than (Carbon Arc Gouging) để khoét nhanh vũng hàn lỗi.
  - Sau đó mài lại bằng đá mài để dọn sạch lớp sỉ than bám trên bề mặt.
Yêu cầu kỹ thuật:
- Khoét sâu và rộng qua hết vị trí ngậm xỉ từ 2mm – 3mm cho đến khi chạm đến lớp kim loại nền.
- Khoét rãnh V hoặc U có góc mở tối thiểu 60 độ để tạo không gian đưa hồ quang vào sâu ở bước hàn lại.

Bước 3: Vệ sinh và chuẩn bị rãnh hàn sửa chữa

Làm sạch:
- Dùng bàn chải sắt (hoặc máy mài gắn chổi đánh rỉ) quét sạch toàn bộ bụi kim loại, mạt sắt và sỉ.
Kiểm tra lại:
- Sử dụng phương pháp thẩm thấu chất lỏng (PT) hoặc dùng kính lúp để kiểm tra rãnh mài đã sạch xỉ.
Gia nhiệt trước (nếu cần):
- Với các kết cấu thép cacbon trung bình/cao hoặc phôi dày, dùng mỏ khò gas sấy nóng nhẹ vùng sửa chữa lên khoảng 100 – 150 độ C.

Bước 4: Hàn bù và hoàn thiện

Lựa chọn vật liệu:
- Sử dụng loại que hàn có chất lượng tương đương hoặc cao hơn vật liệu ban đầu.
- Nếu dùng hàn que (SMAW), ưu tiên sử dụng dòng que hàn nhóm Hydro thấp như E7018.
- Và bắt buộc phải sấy khô que trong lò sấy chuyên dụng trước khi hàn.
Kỹ thuật thao tác:
- Điều chỉnh dòng điện hàn cao hơn khoảng 5% – 10% so với hàn thông thường.
- Thao tác đi tay súng chậm, đều và giữ góc độ mỏ hàn đứng hơn (khoảng 75 – 80 độ).
- Khi kết thúc đường hàn, thực hiện kỹ thuật nhấp nhả cò súng để lấp đầy hố lõm, tránh để lại vết nứt hình sao ở điểm cuối.
Mài phẳng:
- Sau khi hàn xong, gõ sạch lớp xỉ bề mặt và mài phẳng đều với bề mặt kim loại nền.

Giải pháp phòng ngừa triệt để mối hàn ngậm xỉ

Để giải quyết triệt để lỗi ngậm xỉ và nâng cao năng suất trong tương lai, giải pháp tối ưu cho các chủ xưởng hiện nay là chuyển đổi công nghệ thiết bị:

Giải pháp 1: Chuyển hàn que sang hàn MIG/MAG

Hàn que truyền thống rất dễ bị ngậm xỉ do bắt buộc phải sử dụng thuốc bọc ngoài để tạo xỉ bảo vệ mối hàn, đòi hỏi thợ phải gõ xỉ thủ công cực kỳ tỉ mỉ giữa các lớp.

Công nghệ: Thay thế que hàn thuốc bọc bằng dây hàn đặc kết hợp khí bảo vệ (CO2 hoặc khí trộn Argon/CO2).
Lợi ích triệt tiêu lỗi:
- Quá trình hàn hoàn toàn không sinh ra xỉ thuốc (nguồn gốc gây ra lỗi ngậm xỉ).
Tăng năng suất đột phá:
- Dây hàn được cấp liên tục từ cuộn dây giúp thợ hàn liên tục, không phải dừng lại thay que hàn liên tục.
- Xưởng tiết kiệm được 100% thời gian gõ xỉ và mài hoàn thiện sản phẩm.
- Giúp tốc độ gia công tổng thể tăng gấp 2 – 3 lần.

Giải pháp 2: Sử dụng Robot hàn 6 trục tự động

Khi hàn thủ công, sự mệt mỏi của thợ hàn vào cuối ca làm việc hoặc tay nghề không đồng đều là nguyên nhân trực tiếp dẫn đến việc giữ sai góc độ súng, di chuyển không đều tay làm xỉ bị cuộn ngược vào trong vũng lỏng.

Công nghệ:
- Sử dụng cánh tay robot 6 trục tích hợp nguồn hàn MIG/MAG thông minh.
Lợi ích triệt tiêu lỗi:
- Robot di chuyển theo quỹ đạo được lập trình chính xác.
- Góc súng luôn duy trì chuẩn xác 75 – 80 độ.
- Tốc độ dịch chuyển đồng đều 100%.
- Giúp kiểm soát vũng thau chảy loãng hoàn hảo.
- Tự động đẩy toàn bộ tạp chất ra ngoài biên.
- Loại bỏ hoàn toàn rủi ro ngậm xỉ hay thiếu ngấu do yếu tố con người.
Tăng năng suất đột phá:
- Robot có khả năng vận hành liên tục 24/7 không mệt mỏi.
- Tốc độ điền đầy cực nhanh và chuẩn xác.
- Giúp tối ưu hóa tiến độ cho các đơn hàng kết cấu lớn, đưa năng suất nhà xưởng lên một tầm cao mới.

VNTECH tự hào là đơn vị hàng đầu chuyên tư vấn và cung cấp các giải pháp Robot hàn công nghiệp thông minh chất lượng cao. Nếu doanh nghiệp đang đau đầu với tỷ lệ phế phẩm cao do lỗi ngậm xỉ, hãy liên hệ ngay với chúng tôi qua Hotline: 0984.537.333 để được cung cấp báo giá các giải pháp trên.

Liên hệ ngay tới VNTECH để được tư vấn chi tiết giải pháp hàn phù hợp với sản phẩm của bạn.

VNTECH - Đơn vị cung cấp máy móc gia công cơ khí chính hãng, uy tín, đa dạng về chủng loại, đáp ứng mọi nhu cầu sản xuất. Để được tư vấn chi tiết và nhận báo giá tốt nhất, quý khách vui lòng liên hệ theo thông tin bên dưới.
