Máy Đột Thủy Lực Là Gì? So sánh Máy Đột CNC máy nào hơn?

Máy đột thủy lực là một trong các dòng máy đột lỗ thực sự hữu dụng trong ngành gia công cơ khí hạng nặng nhờ lực ép khổng lồ và sự bền bỉ. Khác biệt hoàn toàn với cơ chế dập va đập của máy cơ, sức mạnh của máy đột lỗ thủy lực đến từ khả năng duy trì lực ép tĩnh cực lớn và ổn định lên đến hàng trăm tấn, giúp xử lý được vật liệu từ 10mm đến hơn 30mm chỉ trong một chu kỳ.

Tuy nhiên, trước sự bùng nổ của công nghệ tự động hóa, VNTECH sẽ giúp các bạn nên lựa chọn máy đột thủy lực hay máy đột CNC cho xưởng gia công của mình.

Nội dung bài viết

1 Máy đột thủy lực là gì?
2 Nguyên lý của máy đột lỗ thủy lực
3 Cơ chế biến dạng phôi khi đột lỗ
4 So sánh máy đột thủy lực vs máy đột CNC
5 Các loại máy đột lỗ thủy lực
6 Bộ phận quan trọng của máy đột thủy lực
7 Công thức tính lực đột thủy lực
8 Bảng tra cứu nhanh lực đột thủy lực
9 Mua máy đột thủy lực tại VNTECH

Máy đột thủy lực là gì?

Máy đột thủy lực (hay máy đột lỗ thủy lực) là một hệ thống truyền động thủy tĩnh (Hydrostatic Drive System). Máy không sử dụng động năng của bánh đà như máy đột dập cơ mà sử dụng thế năng của chất lỏng nén nhằm xuyên thủng các tấm kim loại hoặc thép hình.

Nhờ khả năng tạo ra lực ép tĩnh khổng lồ và ổn định, máy đột thủy lực trở thành thiết bị không thể thay thế trong các lĩnh vực gia công hạng nặng: Gia công kết cấu thép tiền chế, Sản xuất thiết bị, công nghiệp đóng tàu, công phụ trợ và dân dụng,…

>>> Xem thêm: Máy đột dập thủy lực khác gì với máy đột lỗ

Nguyên lý của máy đột lỗ thủy lực

Để máy đột lỗ thủy lực có thể tạo ra lực ép từ 30 đến hàng trăm tấn, hệ thống vận hành theo quy trình khép kín sau:

1/ Giai đoạn tạo áp:

– Bơm thủy lực đẩy dầu vào hệ thống với áp suất cực cao.

– Chuyển hóa cơ năng từ động cơ điện thành áp năng của dầu.

2/ Giai đoạn truyền lực:

– Khi kích hoạt (bàn đạp hoặc nút nhấn), van điện từ dẫn dầu cao áp vào khoang trên xi-lanh.

– Áp suất này tác động lên diện tích lớn của piston, tạo ra lực đẩy khổng lồ đưa chày đột đi xuống.

+ Theo định luật Pascal, lực đầu ra (F) tỉ lệ thuận với áp suất (p) và diện tích mặt cắt ngang của Piston (A).

Ví dụ: Chỉ với áp suất hệ thống 31.5 MPa (khoảng 315 bar) và đường kính Piston 200mm, ông đã có trong tay lực ép gần 100 tấn.

3/ Giai đoạn làm thủng vật liệu:

– Chày nhấn mạnh vào vật liệu, ép phôi vào lòng cối.

– Khi áp lực vượt quá giới hạn bền cắt của kim loại, lỗ được hình thành và phôi thừa rơi xuống dưới.

4/ Giai đoạn hồi vị:

– Van đảo chiều dẫn dầu vào khoang dưới xi-lanh, đẩy piston và chày đột quay về vị trí chờ ban đầu.

>>> Xem thêm: Máy đột lỗ điện D-ER300: Nhanh – Mạnh – Êm ái

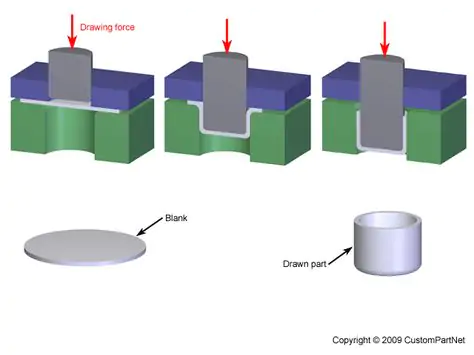

Cơ chế biến dạng phôi khi đột lỗ

Khi chày tiếp xúc phôi, kim loại trải qua 3 giai đoạn biến dạng cực nhanh:

1/ Giai đoạn biến dạng đàn hồi:

– Chày chạm mặt phôi, ứng suất bắt đầu tăng nhưng chưa làm thay đổi cấu trúc vĩnh viễn.

2/ Giai đoạn biến dạng dẻo:

– Chày lún sâu vào phôi, mặt dưới phôi bắt đầu bị ép vào lòng cối.

– Tại đây, lớp kim loại tiếp xúc trực tiếp với mép chày và mép cối bị kéo căng cực độ.

3/ Giai đoạn cắt đứt:

– Khi ứng suất cắt vượt ngưỡng cho phép, các vết nứt cực nhỏ xuất hiện tại mép cắt và lan truyền cực nhanh.

– Hai vết nứt từ mép chày và mép cối gặp nhau, phôi thừa tách rời hoàn toàn.

So sánh máy đột thủy lực vs máy đột CNC

Dưới đây là bảng so sánh chi tiết dưới góc độ chuyên gia để các bạn có cái nhìn thấu đáo giữa Máy đột thủy lực và Máy đột CNC hiện đại:

Tiêu chí	Máy đột thủy lực	Máy đột CNC
Cơ chế vận hành	– Thủ công/Bán tự động. – Thợ phải lấy dấu phôi bằng tay hoặc dùng cữ chặn.	– Tự động hóa hoàn toàn. – Máy tính điều khiển hệ thống Servo di chuyển phôi theo tọa độ X-Y.
Độ chính xác	– Phụ thuộc vào mắt và tay nghề thợ (0.5 – 1.0mm). – Dễ sai số khi mệt mỏi.	– Chính xác tuyệt đối (0.1mm). – Sai số lặp lại gần như bằng không.
Tốc độ & Năng suất	– Chậm. – Mất thời gian căn chỉnh từng lỗ. – Phù hợp đơn hàng số lượng ít.	– Cực nhanh. – Tốc độ đột từ 600 – 1500 nhát/phút. – Phù hợp sản xuất hàng loạt, quy mô lớn.
Độ dày vật liệu	– Chuyên trị thép dày, bản mã, thép hình (10mm – 30mm).	– Tối ưu cho kim loại tấm mỏng và trung bình (thường dưới 6.35mm).
Độ linh hoạt	– Thấp. – Mỗi lần thay hình dạng lỗ phải tháo lắp khuôn thủ công.	– Cao. – Mâm xoay chứa hàng chục bộ khuôn, tự động thay dao trong vài giây.
Chi phí đầu tư	– Thấp. – Dễ tiếp cận, nhanh thu hồi vốn cho xưởng nhỏ.	– Cao. – Đòi hỏi quy trình vận hành bài bản và bảo trì chuyên sâu.

Kết luận:

1/ Nên chọn Máy đột thủy lực khi:

– Bạn chuyên làm kết cấu thép hạng nặng: Đột lỗ bu-lông trên dầm I, U, H, V hoặc bản mã dày.

– Số lượng lỗ trên mỗi chi tiết không nhiều nhưng yêu cầu lực đột rất lớn.

– Ngân sách đầu tư hạn chế nhưng cần thiết bị nồi đồng cối đá, dễ sửa chữa.

– Ứng dụng: Sản xuất giàn giáo, đóng tàu, xây dựng cầu đường, gia công thanh cái đồng (Busbar).

2/ Nên chọn Máy đột CNC khi:

– Bạn chuyên gia công kim loại tấm mỏng: Inox, tôn kẽm, nhôm tấm.

– Sản phẩm có hàng trăm lỗ phức tạp hoặc hoa văn trang trí nghệ thuật.

– Cần tiến độ giao hàng cực nhanh và độ thẩm mỹ không bavia.

– Ứng dụng tiêu biểu: Vỏ tủ điện, thang máng cáp, thang máy, vỏ máy công nghiệp, kiến trúc mặt tiền.

>>> Xem thêm: Máy đột dập CNC đa năng ER300

Thực tế hiện nay, nhiều chủ xưởng đang áp dụng giải pháp kết hợp máy đột dập cơ khí với bàn cấp liệu CNC:

+ Vẫn giữ được lực dập khỏe của thủy lực.

+ Thêm hệ thống kẹp phôi tự động điều khiển bằng máy tính.

=> Kết quả: Chính xác như CNC nhưng đột được thép dày như máy đột thủy lực.

>>> Xem thêm: Máy đột lỗ sắt hộp có bàn cấp liệu CNC

>>> Xem thêm: Máy đột lỗ xà gồ chính xác, không bavia

Liên hệ ngay tới VNTECH qua Hotline: 0984 537 333 để được tư vấn chi tiết về giải pháp đột dập phù hợp nhất với sản phẩm của bạn.

Các loại máy đột lỗ thủy lực

Việc chọn đúng loại máy đột lỗ thủy lực quyết định đến 70% năng suất và tuổi thọ của bộ khuôn. Không phải cứ máy to là tốt, mà phải đúng phân khúc công việc.

Máy đột lỗ thủy lực cầm tay

Máy đột lỗ thủy lực cầm tay là dòng máy nhỏ gọn, cơ động, tích hợp sẵn bơm thủy lực và đầu đột trên cùng một thân máy hoặc dùng bơm điện rời nhỏ.

– Đặc điểm: Trọng lượng nhẹ (12-25kg), sử dụng điện 220V.

– Ứng dụng:

+ Chuyên dùng cho các công trình lắp dựng nhà thép tiền chế.

+ Đột thép V, thép tấm mỏng (dưới 8mm) ngay tại chỗ.

– Ưu điểm: Linh hoạt, đột được ở những vị trí trên cao hoặc không gian hẹp.

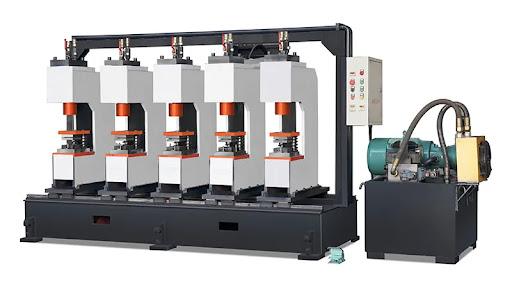

Máy đột thủy lực rời

Máy đột thủy lực rời (Hydraulic Punching Head) gồm một đầu đột (thường dạng chữ C) kết nối với một bơm thủy lực rời (bơm tay hoặc bơm điện) thông qua dây dẫn áp suất cao.

– Đặc điểm:

+ Đầu đột có họng sâu (60mm – 110mm).

+ Lực đột lớn hơn dòng cầm tay (từ 35 tấn đến 100 tấn).

– Ứng dụng:

+ Chuyên dùng để đột thanh cái đồng trong sản xuất tủ điện hoặc đột bản mã thép trung bình.

– Ưu điểm:

+ Có thể thay đổi đầu đột linh hoạt tùy theo lực ép cần thiết.

+ Không cần thay cả hệ thống bơm.

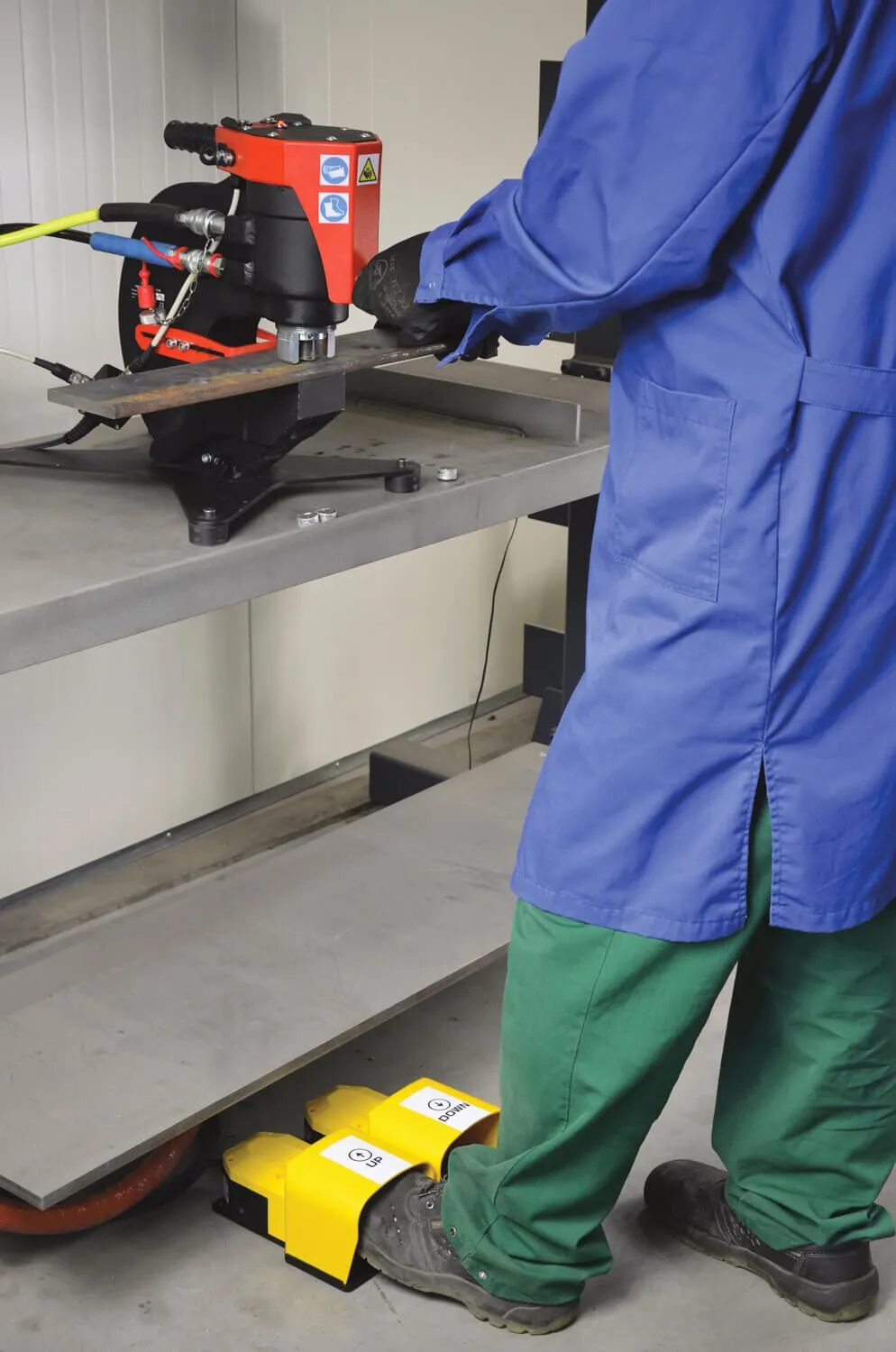

Máy đột thủy lực đặt bàn

Máy đột thủy lực đặt bàn (Stationary Hydraulic Punching Machine) là dòng máy cố định, có kết cấu khung sườn cực kỳ vững chắc, đúc bằng gang hoặc thép tấm dày.

– Đặc điểm: Lực đột rất lớn (60 – 200 tấn), hành trình piston dài và tốc độ hồi dầu nhanh.

– Ứng dụng:

+ Gia công hạng nặng như đột dầm thép I, U, H, bản mã dày (10mm – 30mm).

+ Phù hợp trong đóng tàu, cầu đường và kết cấu thép quy mô lớn.

– Ưu điểm:

+ Độ bền cực cao.

+ Chạy được liên tục 2-3 ca/ngày.

+ Không bị nóng dầu nhờ hệ thống làm mát tích hợp.

Máy đột liên hợp

Máy cắt đột liên hợp là thiết bị đa năng cho mọi xưởng cơ khí. Ngoài chức năng đột lỗ, máy còn tích hợp thêm nhiều trạm gia công khác.

– Đặc điểm: Có từ 3 đến 5 trạm làm việc trên cùng một thân máy.

– Chức năng: Đột lỗ, cắt góc thép V, chặt sắt tấm, chặt sắt tròn/vuông và chấn góc đơn giản.

– Ưu điểm: Tiết kiệm diện tích xưởng và chi phí đầu tư thay vì mua 5 chiếc máy riêng biệt.

Máy đột lỗ thủy lực CNC

Sự kết hợp giữa lực ép thủy lực truyền thống và hệ thống điều khiển máy tính hiện đại.

– Đặc điểm:

+ Sử dụng bàn kẹp phôi tự động di chuyển theo tọa độ X-Y.

+ Người vận hành chỉ cần nạp bản vẽ, máy sẽ tự động đưa phôi vào vị trí và đột.

– Ứng dụng:

+ Sản xuất vỏ tủ điện, thang máng cáp, tấm sàn Grating

+ Hoặc các sản phẩm có hàng trăm lỗ lặp lại.

– Ưu điểm:

+ Độ chính xác tuyệt đối (0.1mm).

+ Năng suất gấp 5-10 lần máy đột tay.

>>> Xem thêm: Máy đột lỗ inox đẹp, không bavia

>>> Xem thêm: Máy đột lỗ nhôm nhanh – đẹp – rẻ

Bộ phận quan trọng của máy đột thủy lực

Dưới đây là 5 thành phần quan trọng nhất cấu thành nên sức mạnh của máy đột lỗ thủy lực:

1/ Hệ thống nguồn và truyền động

– Bơm thủy lực:

+ Thường dùng bơm bánh răng hoặc bơm piston hướng tâm.

+ Bơm có nhiệm vụ đẩy dầu vào hệ thống với áp suất cực cao (thường từ 200 đến 31.5 MPa).

– Động cơ điện:

+ Công suất động cơ tỉ lệ thuận với tốc độ hồi dầu và lực đột của máy.

– Thùng dầu & Bộ lọc:

+ Bộ lọc cực kỳ quan trọng để ngăn mạt sắt làm xước van và piston.

2/ Hệ thống Xi-lanh & Piston thủy lực

– Piston:

+ Nhận áp lực dầu để tạo ra lực đẩy tịnh tiến.

+ Đường kính piston càng lớn thì lực đột càng mạnh.

– Gioăng phớt (Seals):

+ Gioăng phớt chất lượng cao giúp ngăn rò rỉ dầu và duy trì áp suất ổn định.

3/ Bộ khuôn đột lỗ

– Chày (Punch): Phần lưỡi cắt phía trên.

+ Thường làm từ thép chuyên dụng như SKD11, M2 hoặc DC53.

+ Được nhiệt luyện chân không để đạt độ cứng 58-62 HRC.

– Cối (Die): Phần khuôn dưới.

+ Khe hở giữa chày và cối phải được tính toán chuẩn xác.

+ Thường 10-15% độ dày phôi để lỗ đột phẳng, đẹp và không bị bavia.

– Tấm thoát phôi: Đảm bảo phôi thừa rơi xuống đúng vị trí, tránh kẹt khuôn gây gãy chày.

4/ Hệ thống điều khiển và Van

– Van điện từ:

+ Điều hướng dầu vào khoang trên hoặc khoang dưới của xi-lanh.

+ Để điều khiển hành trình lên/xuống của đầu đột.

– Van tràn:

+ Nếu đột vật liệu quá dày vượt ngưỡng, van này sẽ mở để xả dầu về thùng.

+ Ngăn chặn việc nổ ống dẫn hoặc hỏng xi-lanh.

– Bàn đạp chân/Nút nhấn: Giúp người vận hành rảnh tay để căn chỉnh phôi.

5/ Thân máy và bàn máy

– Thân máy:

+ Đúc bằng thép tấm dày hoặc gang nguyên khối.

+ Thân máy phải cực kỳ cứng vững để không bị biến dạng (há miệng) khi máy thực hiện nhát đột hàng trăm tấn.

– Cữ chặn và Thước đo:

+ Giúp lấy dấu và cố định vị trí lỗ đột một cách chính xác mà không cần vạch dấu thủ công quá nhiều.

Công thức tính lực đột thủy lực

Để chọn máy phù hợp, các bạn cần tính lực đột tối thiểu theo công thức chuyên ngành sau:

P = L * T * σ / 1000

Trong đó:

– P: Lực đột (tính bằng Tấn).

– L: Chu vi của hình dạng lỗ cần đột (mm).

+ Với lỗ tròn: L = 3.14 x d

+ Với lỗ vuông: L = cạnh x 4

– T: Độ dày của vật liệu (mm).

– σ: Ứng suất cắt của vật liệu (N/mm²).

+ Thép mềm (SS400): 400 N/mm²

+ Inox (SUS304): 500 – 600 N/mm²

+ Nhôm: 200 – 250 N/mm²

Ví dụ: Đột lỗ tròn phi 20mm trên thép tấm dày 10mm.

P = (3.14 * 20) * 10 * 400 / 1000 = 25.12 tấn.

=> Nên chọn máy từ 30 – 35 tấn để có độ dư tải an toàn.

Bảng tra cứu nhanh lực đột thủy lực

Bảng dưới đây tính toán cho đục lỗ tròn trên các loại vật liệu phổ biến với độ dày khác nhau.

Vật liệu	Độ dày (mm)	ϕ10	ϕ15	ϕ20	ϕ25	ϕ30
Nhôm (200 N/mm²)	5	3.2	4.8	6.3	7.9	9.4
Nhôm (200 N/mm²)	10	6.3	9.4	12.6	15.7	18.9
Thép mềm/SS400 (400 N/mm²)	5	6.3	9.5	12.6	15.7	18.9
	10	12.6	18.9	25.2	31.5	37.7
	15	18.9	28.3	37.7	47.1	56.5
	20	25.2	37.7	50.3	62.9	75.4
Inox 304 (510 N/mm²)	5	8.0	12.0	16.0	20.0	24.0
	10	16.0	24.0	32.0	40.0	48.0
	15	24.0	36.0	48.0	60.0	72.0

Mua máy đột thủy lực tại VNTECH

Với kinh nghiệm nhiều năm trong ngành cơ khí, VNTECH không chỉ bán máy mà còn cung cấp giải pháp phù hợp với thực tế cho các xưởng gia công kim loại tấm.

– Đội ngũ kỹ thuật của VNTECH đều là những người am hiểu sâu về biến dạng dẻo kim loại và thủy lực.

– Tại VNTECH, từ gioăng phớt, bơm thủy lực đến các bộ chày cối tiêu chuẩn luôn có sẵn.

Các dòng máy đột thủy lực tại VNTECH đều phải tuân thủ các tiêu chuẩn:

– Thân máy được đúc và phay trên máy phay giường CNC cỡ lớn, đảm bảo độ đồng tâm tuyệt đối giữa chày và cối.

– Van và bơm thủy lực được chọn từ các dòng chịu được khí hậu nóng ẩm của Việt Nam.

VNTECH cam kết:

– Hỗ trợ 24/7, có mặt tại xưởng trong vòng 24h nếu có sự cố nghiêm trọng.

– Chuyển giao công nghệ thực tế, hướng dẫn thợ cách bảo trì, cách mài khuôn, cách chỉnh khe hở chày cối.

VNTECH tự hào là đối tác cung cấp máy đột thủy lực cho các xưởng kết cấu thép, xưởng sản xuất tủ điện và các nhà máy phụ trợ cơ khí trên toàn quốc. Uy tín của chúng tôi được xây dựng từ những cái bắt tay hài lòng của các chủ doanh nghiệp khi thấy sản lượng tăng vọt và chi phí vận hành giảm xuống.

Liên hệ ngay tới VNTECH qua để được tư vấn chi tiết về giải pháp đột dập phù hợp nhất với sản phẩm của bạn.

VNTECH - Đơn vị cung cấp máy móc gia công cơ khí chính hãng, uy tín, đa dạng về chủng loại, đáp ứng mọi nhu cầu sản xuất. Để được tư vấn chi tiết và nhận báo giá tốt nhất, quý khách vui lòng liên hệ theo thông tin bên dưới.
