Thanh cái (Busbar) là thành phần dẫn truyền năng lượng cốt lõi, hiện diện trong hầu hết các công trình hạ tầng cơ điện, lưới điện truyền tải và nhà máy sản xuất hiện đại. Nhờ sở hữu khả năng mang dòng định mức cực lớn, tản nhiệt nhanh cùng độ bền cơ học cao trước các xung lực ngắn mạch, thanh dẫn busbar đã thay thế hoàn toàn mạng lưới cáp điện truyền thống cồng kềnh.

Từ việc làm trục phân phối chính trong hệ thống tủ bảng điện trung – hạ thế, trạm biến áp, các tuyến dẫn trục đứng Busway trong tòa nhà cao tầng, trung tâm dữ liệu, nhà máy năng lượng tái tạo và trạm sạc xe điện công suất lớn, thanh cái busbar luôn là giải pháp dẫn dòng tối ưu, bảo đảm toàn bộ hệ thống vận hành liên tục, ổn định và đạt chuẩn thẩm mỹ công nghiệp cao nhất.

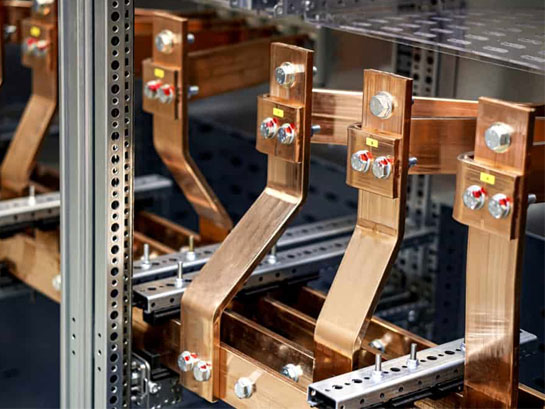

Thanh cái (Busbar) là gì?

Thanh cái (tiếng Anh là Busbar) là một thanh kim loại dẫn điện (thường ở dạng thanh dẹt, thanh tròn hoặc dạng hộp rỗng) được chế tạo từ đồng hoặc nhôm có độ tinh khiết cao. Trong hệ thống cơ điện công nghiệp, thanh cái đóng vai trò làm trục phân phối, gom dòng và truyền tải điện năng chính từ nguồn cấp (máy biến áp, máy phát điện) tới các thiết bị đóng cắt bảo vệ nhánh (ACB, MCCB, MCB) trong tủ bảng điện hoặc trạm biến áp.

Vật liệu chế tạo:
- Phổ biến nhất là thanh cái đồng đỏ (Cu).
- Ngoài ra còn có thanh cái nhôm (Al) – cần giảm tải trọng và tối ưu chi phí.
Ưu điểm so với cáp điện:
- Khả năng tản nhiệt tự nhiên nhanh qua bề mặt phẳng.
- Độ cứng vững cao chịu được lực điện động khi xảy ra ngắn mạch.
- Tiết kiệm không gian lắp đặt trong khoang tủ.
- Dễ dàng đấu nối thêm các nhánh rẽ.

So sánh thanh cái Busbar và dây cáp điện truyền thống

Dưới đây là bảng so sánh chi tiết giữa thanh cái Busbar với dây cáp điện truyền thống:

Tiêu chí	Thanh cái Busbar	Dây cáp điện truyền thống
Khả năng tải dòng	400A – 6300A	< 400A
Hiệu quả tản nhiệt	Thoát nhiệt tự nhiên nhanh	Nhiệt bị giữ lại bên trong lớp vỏ cách điện
Độ bền cơ học	Cứng vững cao, chịu lực điện động lớn, không biến dạng	Dễ vặn xoắn, giật đứt đầu cốt khi xung kích
Không gian	Tiết kiệm 50% – 70%	Chiếm nhiều diện tích máng cáp
Khả năng mở rộng	Rất linh hoạt	Khó khăn
Tổn hao điện áp	Trở kháng thấp	Suy hao điện áp cao
Tính thẩm mỹ	Đường nét vuông vức, quy chuẩn, phân màu rõ ràng	Dễ chồng chéo, lộn xộn
Độ an toàn	Không bắt lửa, không sinh khí độc	Vỏ nhựa PVC/XLPE dễ bắt cháy và sinh khói độc
Tuổi thọ	Bền bỉ trên 30 – 40 năm	Lão hóa sau 15 – 20 năm
Chi phí đầu tư	Tối ưu kinh tế	Rẻ hơn
Bảo trì & Vận hành	Đơn giản	Tốn công kiểm tra rò rỉ điện

Các loại thanh cái Busbar phổ biến

Trong hệ thống điện công nghiệp và dân dụng, thanh cái Busbar được phân loại dựa trên 4 tiêu chí:

Phân loại theo vật liệu dẫn điện

Thanh cái đồng đỏ (Copper Busbar – Cu):
- Chiếm hơn 80% thị phần tủ điện trung và hạ thế.
- Chế tạo từ đồng điện phân có độ tinh khiết cao (mác C1100, 99.9% Cu).
- Khả năng dẫn điện, dẫn nhiệt tối đa.
- Độ bền uốn dẻo tốt, chịu tải dòng lớn và bền bỉ trong môi trường công nghiệp.

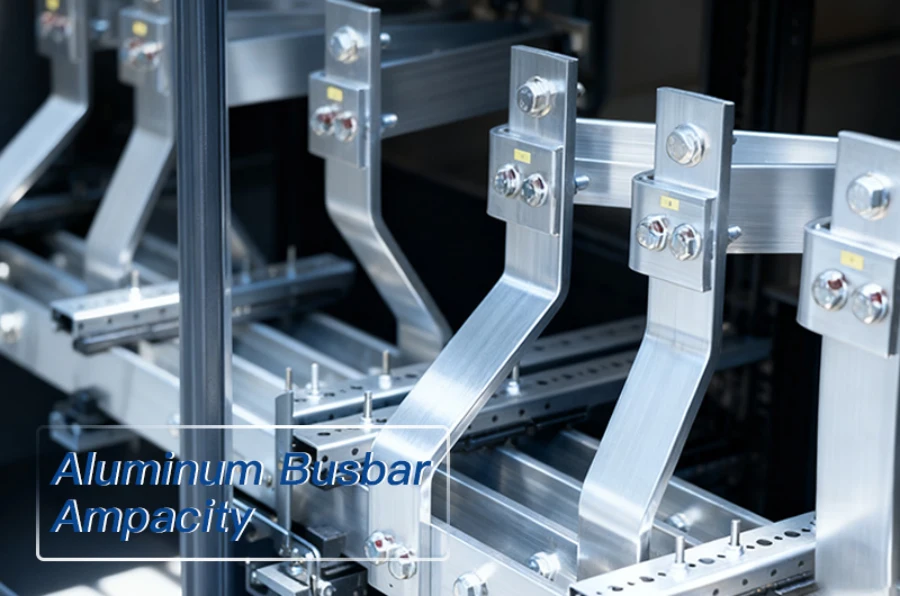

Thanh cái nhôm (Aluminum Busbar – Al):
- Chế tạo từ hợp kim nhôm chuyên dụng cho ngành điện.
- Trọng lượng nhẹ (chỉ bằng khoảng 1/3 so với đồng) và giá thành vật tư rẻ.
- Thường dùng trong các hệ thống đòi hỏi giảm nhẹ tải trọng kết cấu hoặc tối ưu chi phí đầu tư ban đầu.

Phân loại theo lớp xử lý bề mặt & Cách điện

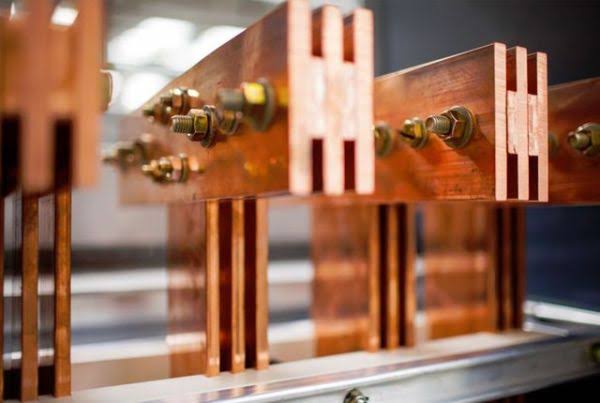

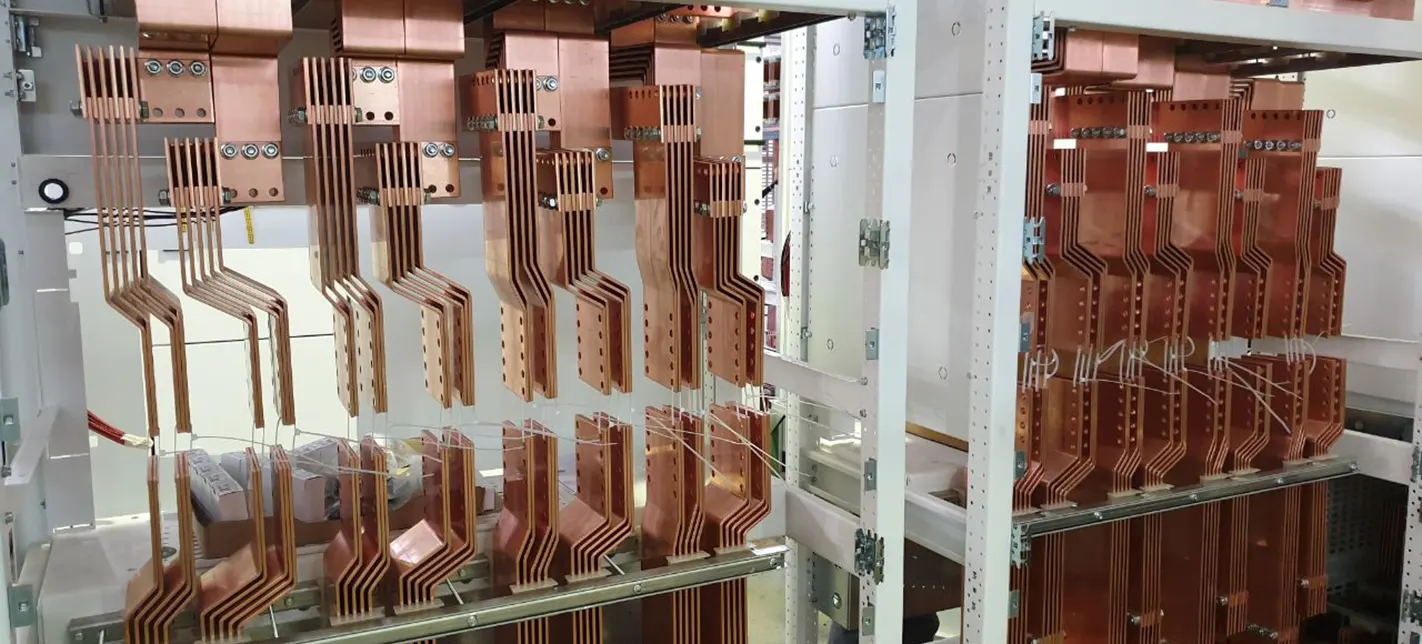

Thanh cái đồng trần (Bare Copper Busbar):
- Không bọc vỏ cách điện.
- Thường được gá cố định trên các sứ đỡ cách điện dạng bậc thang.
- Khả năng tản nhiệt tự nhiên vào không khí.

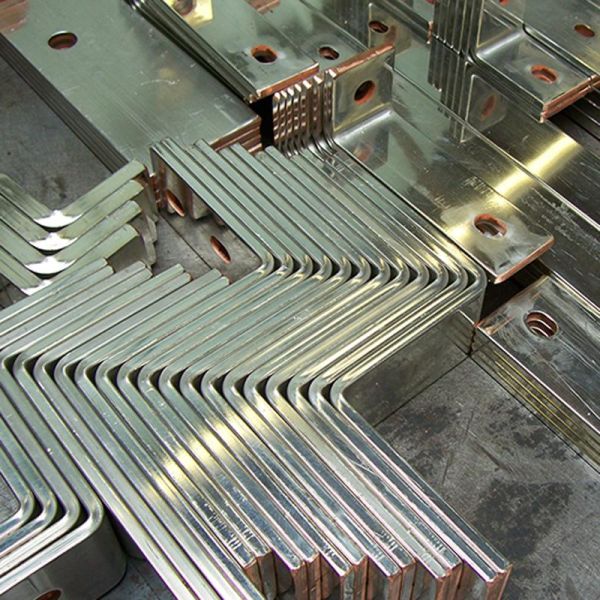

Thanh cái đồng mạ thiếc (Tinned Copper Busbar):
- Bề mặt thanh đồng được phủ một lớp mạ thiếc mỏng.
- Ngăn ngừa triệt để hiện tượng oxy hóa xỉn màu.
- Chống ăn mòn hóa học tại các điểm tiếp xúc bu-lông.
- Cực kỳ thích hợp cho môi trường ven biển hoặc độ ẩm cao.

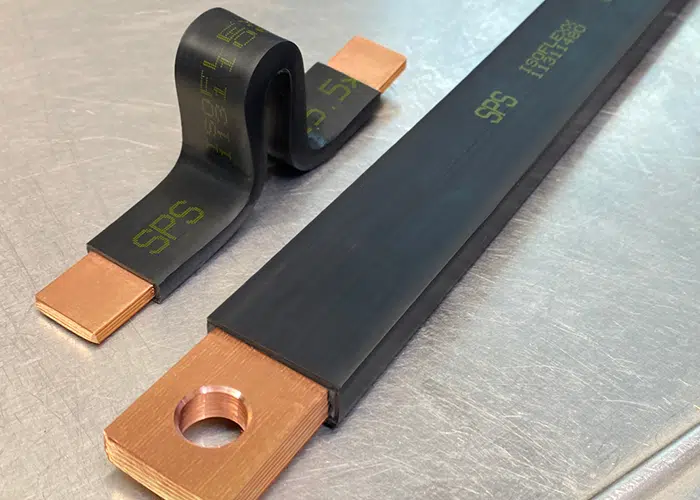

Thanh cái bọc co nhiệt (Insulated Busbar):
- Được gia nhiệt ôm sát bằng các ống Polyofin cách điện hạ thế hoặc trung thế.
- Phân màu theo từng pha: Đỏ (Pha A) – Vàng (Pha B) – Xanh dương (Pha C) – Đen (Trung tính N) – Xanh lá sọc vàng (Tiếp địa PE).
- Đảm bảo an toàn tuyệt đối chống chạm chập pha.

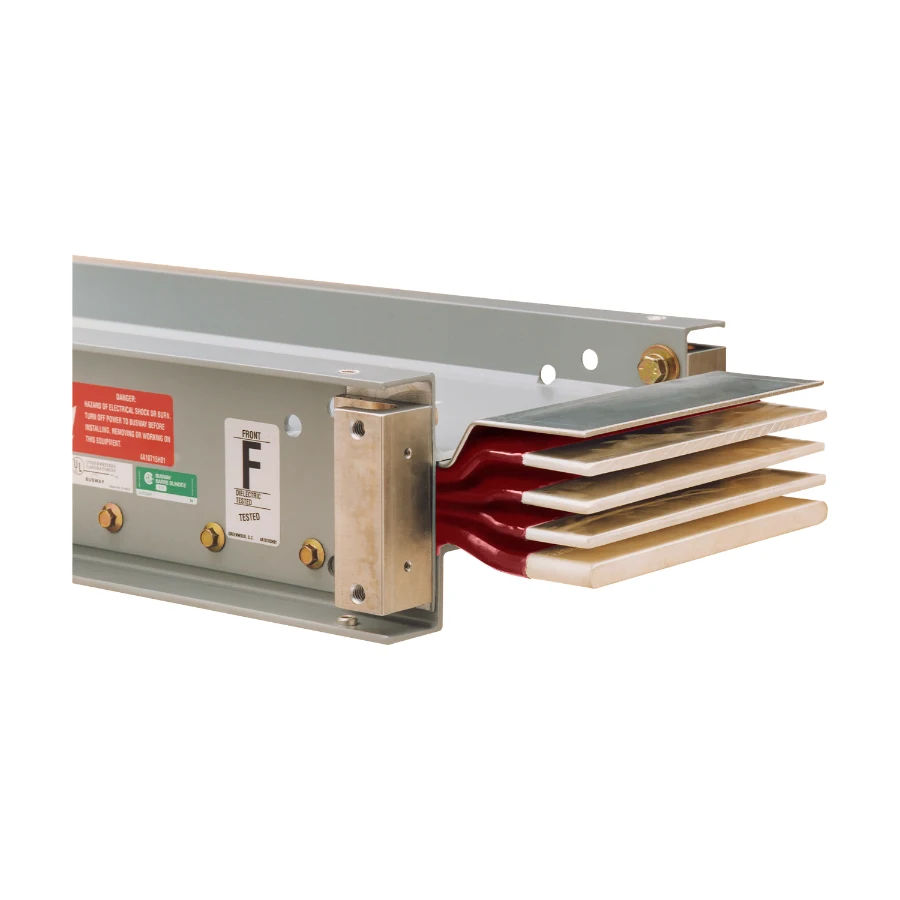

Hệ thống thanh dẫn bọc vỏ kín (Busway / Busduct):
- Các thanh đồng/nhôm được bọc cách điện đa lớp và đặt trọn vẹn trong máng kim loại kín.
- Chuyên dùng làm trục dẫn điện thẳng đứng công suất lớn trong cao ốc, nhà máy.

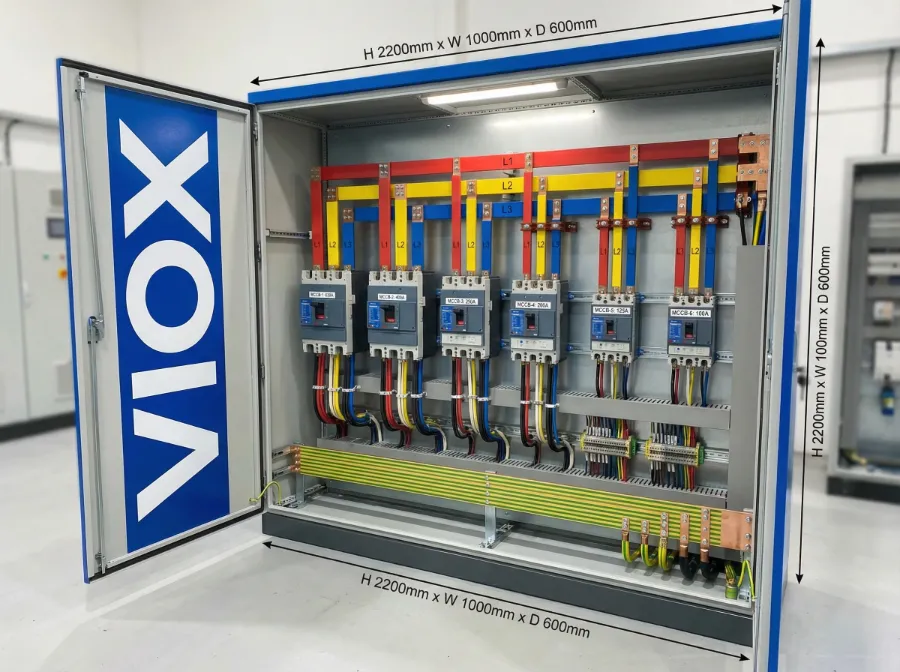

Phân loại theo chức năng trong tủ bảng điện

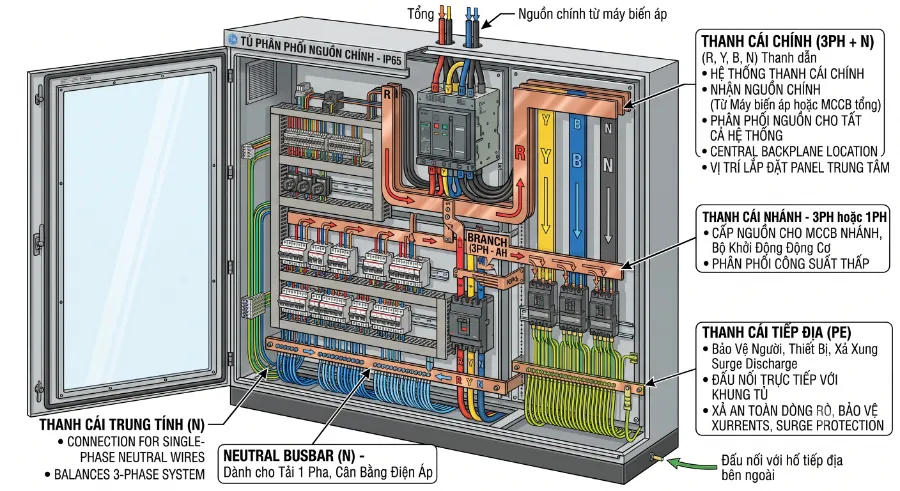

Thanh cái chính (Main Busbar):
- Đặt ở vị trí trung tâm (trên nóc hoặc phía sau tủ).
- Làm cầu nối nhận nguồn điện trực tiếp từ máy biến áp hoặc máy cắt tổng để cấp tải cho toàn bộ hệ thống.
Thanh cái nhánh (Branch Busbar):
- Tách từ thanh cái chính, dẫn điện tới các aptomat nhánh (MCCB, MCB) hoặc khởi động từ.
Thanh cái trung tính (Neutral Busbar – N):
- Đấu nối dây nguội của các phụ tải 1 pha và cân bằng điện áp giữa các pha.
Thanh cái tiếp địa (Grounding/Earth Busbar – PE):
- Bắt trực tiếp vào khung vỏ tủ điện và liên kết với cọc tiếp địa ngầm.
- Đóng vai trò xả dòng rò rỉ và triệt tiêu xung sét bảo vệ người vận hành.

Phân loại theo cấu trúc sơ đồ vận hành

Tùy vào yêu cầu về độ an toàn và tính liên tục của nguồn điện, các kỹ sư tủ điện sẽ thiết kế theo 3 cấu trúc:

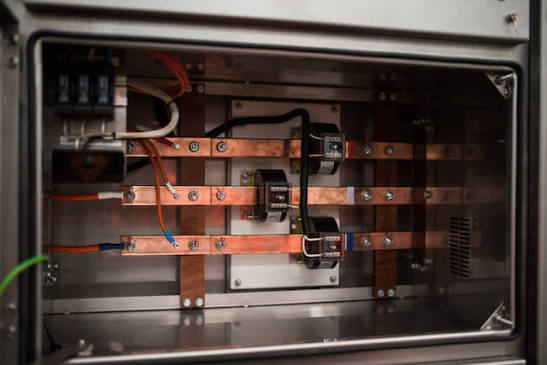

Hệ thống thanh cái đơn (Sing Busbar System):
- Cấu trúc chỉ có 1 đường thanh cái duy nhất kết nối nguồn vào và phụ tải ra.
- Chi phí thấp nhất, kết cấu đơn giản nhưng khi bảo trì thanh cái bắt buộc phải cắt điện toàn bộ tủ.

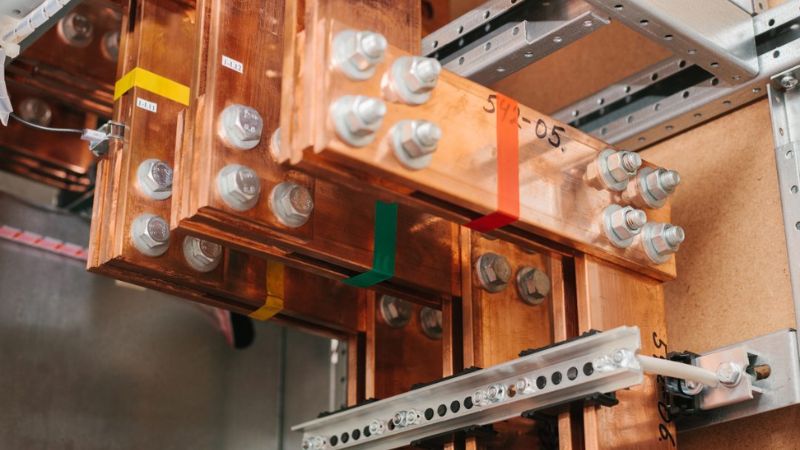

Hệ thống thanh cái kép (Doub Busbar System):
- Gồm 2 hệ thống thanh cái (chính và dự phòng) chạy song song.
- Cho phép bảo dưỡng, vệ sinh một phân đoạn thanh cái mà không cần cắt điện nguồn cấp của nhà máy, độ linh hoạt rất cao.

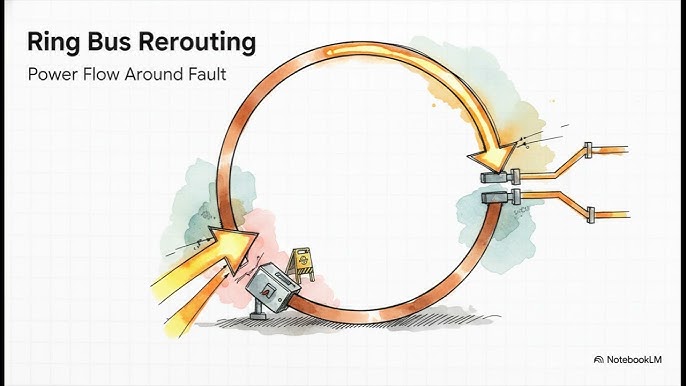

Hệ thống thanh cái vòng (Ring Busbar System):
- Các thanh cái được nối liền nhau thành một vòng khép kín.
- Độ tin cậy cấp điện cao nhất, khi một đoạn thanh cái gặp sự cố thì dòng điện sẽ đi vòng qua hướng còn lại để cấp điện liên tục cho phụ tải.

Tiêu chuẩn kỹ thuật của thanh cái busbar

BẢNG TIÊU CHUẨN KỸ THUẬT THANH CÁI ĐỒNG (BUSBAR):

Hạng mục	Thông số	Tiêu chuẩn	Ý nghĩa kỹ thuật
1. Vật liệu chế tạo	Tiêu chuẩn viện dẫn	IEC 61439-1, DIN 43671, ASTM B187, JIS H3140	Tiêu chuẩn quốc tế cho tủ điện hạ thế và đồng thanh dẫn
	Mác vật liệu đồng	C11000 / Cu-ETP / E-Cu57	Đồng đỏ điện phân chuyên dụng, độ tinh khiết cao
	Hàm lượng đồng nguyên chất	99.90% Cu	Giảm thiểu tạp chất, hạn chế tổn hao điện trở nội tại
	Độ dẫn điện (Conductivity)	97% – 100% IACS	Khả năng dẫn điện định mức đạt chuẩn quốc tế
	Điện trở suất ở 20 độ C	0.017241 Omega mm^2/m	Mức tiêu chuẩn để tính toán sụt áp đường dài
2. Cơ lý tính & Uốn	Trạng thái độ cứng vật liệu	Bán cứng (Half-hard, 1/2H: 65 – 85 HV)	Vừa đủ độ cứng chống võng, vừa uốn dẻo không nứt
	Độ bền kéo đứt (Tensi)	200 – 260 N/mm^2	Chịu ứng suất uốn và lực hút/đẩy cơ học khi ngắn mạch
	Độ giãn dài tương đối (A_{50)	15% – 25%	Chống nứt gãy tế vi bề mặt tại các góc bẻ 90^circ
	Bán kính uốn phẳng (R_{min)	R 1.0 x T (T: độ dày)	Tránh xé rách bề mặt khi uốn trên mặt phẳng rộng
	Bán kính uốn đứng (R_{min)	R 1.5 x T đến 2.0 x T	Chống nhăn vách hoặc nứt mép khi bẻ mép cạnh hẹp
3. Giới hạn nhiệt & Dòng ngắn mạch	Độ tăng nhiệt cho phép (Delta T)	35^circC – 50^circC	Mức chênh lệch nhiệt độ an toàn so với môi trường khoang tủ
	Nhiệt độ vận hành tối đa	70 – 85 độ C (Trần) / 105 độ C (Mạ)	Ngăn ngừa lão hóa lớp vỏ n co nhiệt và sứ đỡ cách điện
	Khả năng chịu ngắn mạch (I_{cw)	Kiểm định ở chu kỳ 1s hoặc 3s	Giàn thanh cái không bị biến dạng cơ/nhiệt khi chập mạch
4. Khoảng cách cách điện	Khoảng cách không khí (Carance)	14 mm – 20 mm (Hạ thế 380V – 415V)	Khoảng cách giữa các pha và pha với vỏ tủ tiếp địa
4. Khoảng cách cách điện	Khoảng cách dòng rò (Creepa)	16 mm – 25 mm	Khoảng cách bề mặt cách điện chống phóng hồ quang
5. Bề mặt & Lực siết mối nối	Lớp mạ xử lý tiếp xúc	Mạ thiếc (8 – 12 mum) / Mạ bạc (3 – 5 mum)	Chống oxy hóa xỉn màu, hạ thấp điện trở tiếp xúc
	Lực siết bu-lông M8	20 – 25 Nm (Bu-lông cấp bền 8.8)	Dùng cờ lê lực, tránh ép quá làm lõm nứt đồng
	Lực siết bu-lông M10	45 – 50 Nm (Bu-lông cấp bền 8.8)	Tiêu chuẩn siết đầu cực thiết bị đóng cắt nhánh MCCB
	Lực siết bu-lông M12	75 – 85 Nm (Bu-lông cấp bền 8.8)	Tiêu chuẩn siết đầu cực ACB tổng và thanh cái chính
	Lực siết bu-lông M16	160 – 180 Nm (Bu-lông cấp bền 8.8)	Tiêu chuẩn siết giàn thanh cái công suất lớn > 2500A

Bảng tra thanh cái busbar

Dưới đây là bảng tra kích thước, tiết diện, trọng lượng và dòng điện định mức cho thanh cái đồng (Busbar) theo tiêu chuẩn DIN 43671 / IEC 61439.

(Áp dụng cho đồng đỏ Cu 99.9%, nhiệt độ môi trường 35 độ C, độ tăng nhiệt T = 35 độ C, lắp đặt đứng trong không khí tĩnh).

Quy cách (Dày x Rộng)	Tiết diện (mm2)	Trọng lượng (~ kg/m)	1 Thanh/Pha (A)	2 Thanh/Pha (A)	3 Thanh/Pha (A)
3 x 15mm	45	0.40	170	–	–
3 x 20mm	60	0.53	220	–	–
5 x 20mm	100	0.89	315	520	–
5 x 30mm	150	1.34	440	720	–
5 x 40mm	200	1.78	550	900	–
5 x 50mm	250	2.23	660	1080	–
10 x 30mm	300	2.67	630	1060	–
10 x 40mm	400	3.56	800	1350	1800
10 x 50mm	500	4.45	980	1650	2200
10 x 60mm	600	5.34	1150	1900	2550
10 x 80mm	800	7.12	1450	2400	3200
10 x 100mm	1000	8.90	1750	2900	3800
10 x 120mm	1200	10.68	2050	3400	4400
12 x 120mm	1440	12.82	2300	3850	4900

Lưu ý: Để tránh hiện tượng hiệu ứng bề mặt (Skin Effect) ở dòng tải lớn, người ta thường ghép 2 đến 3 thanh đồng mỏng song song (cách nhau một khe hở bằng độ dày thanh đồng) thay vì dùng 1 thanh đồng quá dày.

Quy trình gia công thanh cái busbar

Dưới đây là quy trình gia công thanh cái chuẩn:

Bước 1: Đo đạc và lấy dấu

Dựa trên bản vẽ bố trí tủ điện để xác định chiều dài cắt, vị trí tâm các lỗ bắt bu-lông và đường cữ uốn góc trên thanh đồng.

Bước 2: Cắt thanh cái thủ công

Sử dụng cưa tay, máy cưa đĩa hoặc đầu kìm cắt thanh cái thủy lực theo đúng chiều dài đã vạch.

Bước 3: Mài bavia và xử lý mép cắt

Dùng giũa tay kim loại hoặc máy mài cầm tay đánh sạch ba-via sắc nhọn.
Bo nhẹ các cạnh mép vừa cắt để tránh làm rách ống gen co nhiệt và chống phóng điện vầng quang.

Bước 4: Khoan/Đột lỗ bắt bu-lông

Dùng máy khoan để đột lỗ xỏ bu-lông tại các điểm đã lấy dấu.
Dùng mũi khoét cạo sạch gờ kim loại xung quanh miệng lỗ.

Bước 5: Uốn định hình góc bẻ

Gá thanh đồng vào vam uốn cơ hoặc đầu uốn thủy lực rời.
Căn góc bằng thước đo độ và tiến hành bẻ góc theo đúng không gian thực tế của khoang tủ.

Bước 6: Vệ sinh bề mặt tiếp xúc

Dùng giấy nhám mịn đánh sạch lớp oxit bám trên các mặt tiếp xúc liên kết bu-lông.
Lau sạch dầu mỡ và phủ mỡ tiếp xúc điện trước khi bắt siết ốc.

Bước 7: Bọc gen co nhiệt và hoàn thiện

Lồng ống gen co nhiệt cách điện theo đúng mã màu từng pha (Đỏ – Vàng – Xanh – Đen).
Dùng máy khò gia nhiệt từ giữa ra 2 đầu để ống bọc ôm sát thanh đồng.
Chừa hở phần mặt phẳng ghép bu-lông.

Tuy nhiên quy trình này bộc lộ nhiều điểm nghẽn nghiêm trọng:

Tốn thời gian lấy dấu & đo đạc (chiếm tới 60% chu kỳ sản xuất).
Sai số tích lũy lớn, hao hụt mạt đồn, méo móp miệng lỗ, không kiểm soát được độ đàn hồi.
Năng suất thấp, tốn nhân lực, phụ thuộc 100% vào thâm niên tay thợ.
Nguy cơ phát nhiệt khi vận hành và gây phóng hồ quang trong tủ điện.

Giải pháp máy gia công thanh cái 3 trong 1

Dòng máy gia công thanh cái 3 trong 1 phân phối bởi VNTECH giải quyết triệt để các hạn chế trên nhờ tích hợp cả 3 công đoạn cốt lõi trên cùng một thân bệ máy nguyên khối:

Trạm Cắt (Cutting Unit) – Cắt phẳng nguội, không hao phoi

Cơ cấu dao cắt đôi thủy lực tác động lực ép vuông góc, tạo đường cắt phẳng mịn 90 độ.
Không sinh ba-via sắc nhọn, không làm cong vênh thanh cái.
Hoàn toàn không sinh mạt bụi đồng hao phí như máy cưa đĩa.

Trạm Đột (Punching Unit) – Thay khuôn nhanh, định vị tim lỗ chuẩn xác

Đĩa quay đa trạm hoặc cơ cấu gá kẹp tháo lắp nhanh hỗ trợ các loại lỗ tròn, lỗ oval, lỗ chữ nhật.
Tích hợp thước khắc vạch laser hai chiều cùng cữ chặn tỳ phôi.
Giúp thợ đưa phôi vào là dập ngay, loại bỏ hoàn toàn bước lấy dấu tim lỗ bằng tay.

Trạm Uốn (Bending Unit) – Kiểm soát góc số hóa, đa dạng biên dạng

Hỗ trợ đầy đủ các kiểu uốn định hình: uốn phẳng, uốn đứng mép hẹp, uốn giật cấp chữ Z và uốn xoắn.
Kiểm soát góc bẻ qua cữ số điện tử hoặc màn hình CNC.
Tự động tính toán độ bù góc đàn hồi của thanh đồng.
- Đảm bảo độ lặp lại đồng đều trên hàng loạt sản phẩm.

Bảng so sánh hiệu quả Gia công thủ công vs Máy 3 trong 1:

Chỉ số	Gia công thủ công	Máy gia công 3 trong 1	Mức độ chênh lệch
Thời gian gia công 1 thanh	15 – 25 phút	2 – 4 phút	Nhanh hơn gấp 5 – 7 lần
Năng suất hoàn thiện / ca (8h)	20 – 30 thanh	120 – 160 thanh	Tăng gấp 4 – 5 lần
Số lượng nhân công	2 – 3 thợ (làm nối tiếp)	1 – 3 thợ (3 trạm song song)	Tối ưu 50% – 70% nhân sự
Tỷ lệ hao hụt phôi	3% – 5% (phoi cưa, mài bavia)	0% (cắt nguội ép phẳng)	Triệt tiêu hoàn toàn hao phí
Sai số góc uốn	2 – 3 độ	0.3 – 0.5 độ	Chính xác gấp 5 lần
Sai số tâm lỗ đột	1.0 – 1.5 mm	0.1 mm (cữ số laser)	Chính xác gấp 10 lần
Số bước trung chuyển phôi	3 – 4 lần giữa các máy	0 lần (xoay ngay tại bàn)	Giảm 100% thời gian bốc vác
Diện tích mặt bằng	15 – 20 m^2 (3 máy lẻ)	~ 3 m^2 (1 bệ máy tích hợp)	Tiết kiệm 80% diện tích xưởng
Thời gian thu hồi vốn	Kéo dài do hao phôi & chậm tiến độ	4 – 6 tháng	Nhờ giảm nhân công & phôi hỏng

VNTECH là đơn vị uy tín chuyên cung cấp các giải pháp máy móc và phụ kiện gia công kim loại tấm, gia công cơ điện công nghiệp tại Việt Nam:

Cung cấp đầy đủ các dòng máy gia công thanh cái đồng 3 trong 1.
Gia công và cung cấp phụ kiện khuôn mẫu theo yêu cầu
Lắp đặt tận xưởng, hướng dẫn chuyển giao công nghệ và hỗ trợ kỹ thuật xử lý sự cố trong suốt vòng đời máy.

Liên hệ ngay tới VNTECH để được tư vấn chi tiết giải pháp gia công thanh cái tối ưu nhất với ngân sách của bạn.

VNTECH - Đơn vị cung cấp máy móc gia công cơ khí chính hãng, uy tín, đa dạng về chủng loại, đáp ứng mọi nhu cầu sản xuất. Để được tư vấn chi tiết và nhận báo giá tốt nhất, quý khách vui lòng liên hệ theo thông tin bên dưới.
