Tổng Hợp 8 Bộ Điều Khiển FSCUT Thông Dụng Nhất

Trong ngành gia công cắt kim loại bằng laser Fiber, bộ điều khiển FSCUT do hãng Bochu (Friendess) phát triển được xem là tiêu chuẩn vàng nhờ độ ổn định cao, phần mềm CypCut/HypCut thân thiện và khả năng tối ưu hóa đường cắt tuyệt vời.

Dưới đây là bài viết tổng hợp chuyên sâu từng bộ điều khiển FSCUT từ phổ thông đến cao cấp: FSCUT2000, FSCUT3000, FSCUT4000, FSCUT5000, FSCUT6000, FSCUT8000, FSCUT9100, FSCUT9200.

Nội dung bài viết

1 FSCUT2000 – Vua phân khúc cắt tấm tầm trung
2 FSCUT3000 – Hệ điều khiển cắt ống tiêu chuẩn
3 FSCUT4000 – Chuẩn Bus EtherCAT tốc độ cao cho cắt tấm
4 FSCUT5000 – Bộ điều khiển cắt ống Bus EtherCAT cao cấp
5 FSCUT6000 – Cắt Laser siêu chính xác
6 FSCUT8000 – Quái Vật Cắt Tấm Siêu Công Suất
7 FSCUT9100 – Hệ điều khiển vát mép ống 3D
8 FSCUT9200 – Hệ điều khiển vát mép tấm 3D

FSCUT2000 – Vua phân khúc cắt tấm tầm trung

FSCUT2000 (gồm FSCUT2000C, FSCUT2000S) là hệ điều khiển bán khép kín truyền tín hiệu qua Xung/Hướng (Pulse/Dir). Đây được coi là bộ điều khiển quốc dân có mặt trên hơn 70% máy cắt laser tấm công suất vừa và nhỏ nhờ hiệu năng ổn định và chi phí tối ưu.

Công nghệ cốt lõi

Phần mềm CypCut:
- Giao diện trực quan, tích hợp công cụ vẽ 2D.
- Tự động xếp phôi và quản lý thư viện thông số cắt chi tiết.
Bộ cân bằng chiều cao BCS100:
- Cảm biến điện dung siêu nhạy.
- Tự động giữ khoảng cách mỏ cắt cố định so với phôi theo thời gian thực.
Card xử lý PCI/PCIe:
- Cắm trực tiếp vào máy tính công nghiệp.
- Đảm bảo tín hiệu điều khiển nhanh và ổn định.

Tính năng nổi bật

Dò góc phôi tự động (Edge Seeking):
- Tự quét mép tôn để xoay bản vẽ theo độ lệch phôi thực tế.
- Không cần căn chỉnh thủ công.
Cắt bay (Fly-Cut) & Nhảy ếch (Frog-Leap):
- Tăng tốc cắt lưới, lỗ liên tục.
- Tối ưu quỹ đạo di chuyển mỏ cắt.
Xử lý sự cố linh hoạt:
- Tự lưu tọa độ khi mất điện đột ngột.
- Cho phép lùi đường cắt để xử lý chính xác các đoạn bị sót.

Ưu điểm

Giá thành vô cùng dễ chịu.
Đáp ứng tới 90% nhu cầu cắt tấm công nghiệp tiêu chuẩn.
Phần mềm CypCut cực kỳ thân thiện.
Thợ mới chỉ cần đào tạo 1–2 ngày là có thể đứng máy thạo.
Rất dễ tìm linh kiện thay thế, sửa chữa nhanh chóng khi gặp sự cố.
Kết nối mượt mà với hầu hết các nguồn Laser Fiber phổ biến (Raycus, Max, IPG).

Tương thích với

Nguồn Laser: 1.000 – 6.000W (Tốt nhất ở dải 1500 – 3000W).
Loại máy: Máy cắt tấm bàn đơn hoặc bàn chuyển đổi.
Ứng dụng chính: Gia công vỏ tủ điện, thang bảng cáp, cửa sắt nghệ thuật, bản mã.

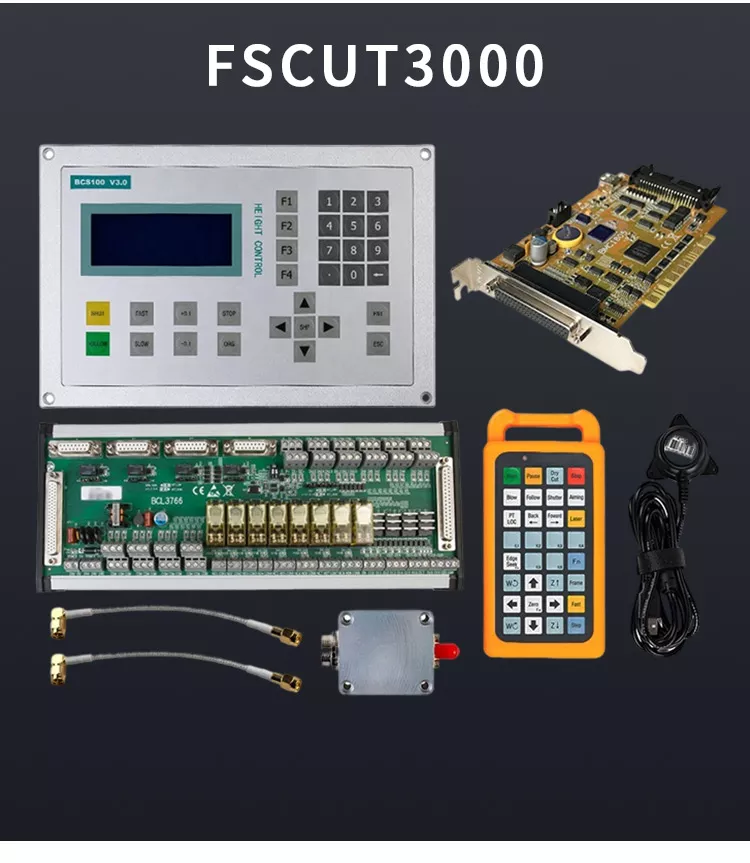

FSCUT3000 – Hệ điều khiển cắt ống tiêu chuẩn

FSCUT3000 là bộ điều khiển truyền tín hiệu Xung/Hướng (Pulse/Dir) được Bochu thiết kế chuyên biệt cho các dòng máy cắt ống Laser Fiber tiêu chuẩn 2 mâm cặp.

Công Nghệ Cốt Lõi

Phần mềm CypTube:
- Xử lý bản vẽ 3D (STEP, IGES).
- Tự động tính toán tâm ống, cắt vát chính xác.
Cảm biến cân bằng khép kín:
- Duy trì khoảng cách mỏ cắt cố định so với bề mặt ống xoay ở tốc độ cao.
Card xử lý chuyên dụng:
- Điều khiển đồng bộ trục dọc (Z/X) và trục xoay mâm cặp (Y/C).

Tính Năng Nổi Bật

Căn tâm ống tự động:
- Tự động quét để tìm tâm hình học của ống tròn, ống hộp hay elip, loại bỏ sai số do ống cong vênh.
Cắt lỗ 3D:
- Cắt các đường giao nhau giữa 2 ống với độ khớp tuyệt đối để phục vụ hàn ghép nối.

Ưu Điểm Vượt Trội

Giải pháp tối ưu ngân sách nhất cho các xưởng muốn đầu tư máy cắt ống chuyên nghiệp.
Giao diện CypTube trực quan, thợ vận hành dễ dàng nhập file 3D và cắt ngay.
Tương thích với hầu hết các dòng mâm cặp cơ khí và động cơ Servo phổ thông.

Tương Thích Với

Nguồn Laser: 1.000 – 4.000W.
Loại máy: Máy cắt ống 2 mâm cặp tiêu chuẩn.
Ứng dụng chính: Sản xuất bàn ghế khung thép, thiết bị thể thao, giàn giáo, phụ kiện xe máy/xe đạp, hệ thống đường ống nước.

FSCUT4000 – Chuẩn Bus EtherCAT tốc độ cao cho cắt tấm

FSCUT4000 là bước tiến công nghệ chuyển từ điều khiển bằng xung sang chuẩn Mạng Bus EtherCAT vòng kín hoàn toàn, chuyên dành cho máy cắt tấm tốc độ cao.

Công Nghệ Cốt Lõi

Mạng EtherCAT Bus:
- Truyền dữ liệu tốc độ cao qua cáp mạng.
- Chống nhiễu điện từ 100%.
- Phản hồi tọa độ thời gian thực.
Phần mềm CypCutE / HypCutE:
- Tích hợp thuật toán điều khiển cao cấp cho hệ thống gia tốc lớn.
Card Bus BMC:
- Xử lý tín hiệu điều khiển tập trung.
- Giảm tối đa hệ thống dây kết nối phức tạp.

Tính Năng Nổi Bật

Chống rung động (Active Anti-shake):
- Triệt tiêu hiện tượng rung lắc đầu cắt khi máy chuyển hướng đột ngột ở gia tốc cao (> 1.5G).
Cắt bay siêu tốc (Power Fly-Cut):
- Kết hợp tự động bù công suất theo gia tốc giúp đường cắt nhỏ lẻ không bị cháy lẹm.

Ưu Điểm Vượt Trội

Tốc độ & Độ chính xác cao:
- Gia tốc và vận tốc cắt vượt trội so với dòng Xung.
- Độ chính xác định vị < 0.01mm.
Vận hành khép kín hoàn toàn:
- Động cơ phản hồi liên tục về bộ điều khiển, không sợ bị mất bước hay lệch tọa độ.
Bền bỉ:
- Giảm tỉ lệ lỗi tín hiệu điện do nhiễu nguồn laser công suất lớn.

Tương Thích Với

Nguồn Laser: 3.000W – 12.000W.
Loại máy: Máy cắt tấm tốc độ cao, máy cắt 2 bàn chuyển đổi.
Ứng dụng: Các xưởng gia công kim loại tấm quy mô lớn, gia công linh kiện máy nặng, tấm inox/nhôm dày cần năng suất cao.

FSCUT5000 – Bộ điều khiển cắt ống Bus EtherCAT cao cấp

Nếu FSCUT3000 chỉ dừng lại ở các dòng máy cắt ống tiêu chuẩn thì FSCUT5000 được ứng dụng trong các dòng máy cắt ống công nghiệp nặng (3 hoặc 4 mâm cặp). Sử dụng hạ tầng Bus EtherCAT, FSCUT5000 cho phép điều khiển đồng bộ nhiều trục Servo cùng lúc với độ trễ gần như bằng 0.

Công Nghệ Cốt Lõi

Phần mềm TubePro:
- Hệ điều hành cắt ống 3D cao cấp.
- Điều khiển đồng bộ hàng loạt trục Servo xoay và đẩy phôi.
Kiến trúc Bus đa trục:
- Cho phép điều khiển cùng lúc từ 6 – 12+ trục Servo thời gian thực.

Tính Năng Nổi Bật

Cắt không phế liệu (Zero-Tailing):
- Phối hợp chuyển gá giữa 3 – 4 mâm cặp để đẩy đoạn cuối cây ống qua mỏ cắt.
- Triệt tiêu hoàn toàn phế liệu thừa.
Nâng đỡ chống võng (Follower Rest):
- Tự động điều khiển các giá đỡ nâng hạ theo độ võng của ống nặng khi xoay.

Ưu Điểm

Tiết kiệm nguyên liệu tối đa:
- Giảm chi phí đầu vào nhờ khả năng cắt tận dụng đến cm cuối cùng của cây ống.
Sức tải vượt trội:
- Giữ và cắt mượt mà các loại ống siêu nặng, đường kính lớn mà không bị trượt hay xoắn ống.

Tương Thích Với

Nguồn Laser: 3.000W – 12.000W.
Loại máy: Máy cắt ống công nghiệp nặng 3 hoặc 4 mâm cặp (phi 160 – 500mm).
Ứng dụng chính: Kết cấu thép nhà xưởng, đường ống dẫn dầu khí, ngành đóng tàu, xe tải nặng và máy xây dựng.

FSCUT6000 – Cắt Laser siêu chính xác

FSCUT6000 là dòng bộ điều khiển chuyên biệt dành cho các ứng dụng gia công laser siêu chính xác. Khác với các dòng cắt tấm công nghiệp nặng, FSCUT6000 tập trung tối đa vào độ mịn của đường cắt, sai số cực nhỏ và khả năng tương thích hoàn hảo với hệ thống động cơ tuyến tính (Linear Motor).

Công Nghệ Cốt Lõi

Giao tiếp Thước đo quang (Optical Scale):
- Phản hồi vị trí vòng kín với độ phân giải siêu nhỏ ở cấp độ Micromet.
Thuật toán Linear Drive:
- Tối ưu hóa phản hồi chuyển động cho hệ thống không dùng trục vít me/thanh răng.

Tính Năng Nổi Bật

Kiểm soát xung Năng lượng mỏ cắt:
- Điều chỉnh công suất/tần số Laser cực mịn theo từng micro-giây để mạch cắt mịn tuyệt đối.
Định vị siêu chính xác:
- Sai số định vị đạt mức < 0.001mm.

Ưu Điểm

Độ mịn mạch cắt đỉnh cao:
- Hoàn toàn không bám xỉ, không tróc vảy ở các chi tiết siêu nhỏ.
Gia tốc cực đại:
- Động cơ tuyến tính kết hợp FSCUT6000 cho tốc độ đáp ứng cực nhanh mà không bị rơ cơ khí.

Tương Thích Với

Nguồn Laser: 1.000W – 3.000W.
Loại máy: Máy cắt laser vi chính xác, máy cắt Stencil.
Ứng dụng chính: Chế tạo màng Stencil SMT, linh kiện vi điện tử, trang sức vàng bạc, thiết bị y tế (Stent tim), cơ khí khí tài chính xác.

FSCUT8000 – Quái Vật Cắt Tấm Siêu Công Suất

FSCUT8000 là dòng bộ điều khiển cao cấp nhất dành cho mảng cắt tấm phẳng công suất cực lớn. Khi công nghệ laser vượt ngưỡng 10kW, nhiệt độ và áp suất khí thổi cực lớn sẽ gây ra các sự cố đục lỗ nổ tấm hoặc hỏng mỏ cắt. FSCUT8000 ra đời để giải quyết bài toán này.

Công Nghệ Cốt Lõi

Phần mềm HypCut:
- Giao diện chuyên nghiệp cho hệ siêu công suất.
- Tích hợp AI giám sát quá trình cắt.
Mạng Bus EtherCAT tốc độ cao:
- Đảm bảo thời gian phản hồi tín hiệu < 1ms.
Hệ thống cảm biến giám sát Mỏ cắt:
- Theo dõi nhiệt độ thấu kính và trạng thái chùm tia liên tục.

Tính Năng Nổi Bật

Đục lỗ thông minh đa tầng (Smart Piercing):
- Đục phôi thép dày 30 – 50mm trong vài giây mà không làm bắn xỉ ngược lên mỏ.
Quản lý khí van Bus vô cấp:
- Tự chỉnh áp suất khí cắt theo thời gian thực, tiết kiệm 20% – 30% khí N2/O2.

Ưu Điểm

An toàn tuyệt đối cho mỏ cắt:
- Tự ngắt tia ngay khi phát hiện nguy cơ cháy thấu kính hoặc nổ phôi.
Tốc độ cắt tôn dày bá chủ:
- Tối ưu năng suất cho các xưởng chuyên cắt bản mã siêu dày.

Tương Thích Với

Nguồn Laser: 12.000W – 40.000W+ (lên đến 60kW).
Loại máy: Máy cắt laser khổ lớn công nghiệp nặng.
Ứng dụng chính: Đóng tàu, nồi hơi áp lực, kết cấu cầu đường, xe siêu trường siêu trọng, thay thế hoàn toàn công nghệ Plasma.

FSCUT9100 – Hệ điều khiển vát mép ống 3D

FSCUT9100 là bộ điều khiển Bus EtherCAT 5 trục chuyên dụng cho nhiệm vụ cắt vát mép ống 3D (Tube Bevel Cutting). Trong gia công ống thép kết cấu nặng, việc cắt thẳng 90 độ là chưa đủ, cần phải vát mép góc V, Y, K để phục vụ công đoạn hàn ghép nối sau đó.

Công Nghệ Cốt Lõi

Thuật toán RTCP (Rotational Tool Center Point):
- Tự động bù tâm tiêu điểm Laser khi mỏ cắt nghiêng xoay.
Phần mềm TubePro 3D:
- Mô phỏng quỹ đạo cắt 3D và kiểm tra va chạm mỏ cắt trước khi phát tia.

Tính Năng Nổi Bật

Vát mép linh hoạt < 45 độ:
- Cắt vát mép góc V, Y, K trực tiếp trên thân ống tròn/hộp.
Bù sai số góc xoay:
- Giữ điểm hội tụ tia Laser luôn nằm chính xác trên bề mặt vát.

Ưu Điểm

Bỏ qua công đoạn mài thủ công:
- Cắt xong có thể đưa thẳng ống vào trạm Robot hàn.
Độ chính xác vát mép cao:
- Mạch vát đồng đều trên toàn bộ chu vi ống.

Tương Thích Với

Nguồn Laser: 4.000W – 12.000W.
Loại máy: Máy cắt ống 5 trục tích hợp đầu vát 3D (Bevel Head).
Ứng dụng chính: Giàn khoan dầu khí, kết cấu thép không gian (nhà thi đấu, sân bay), đường ống chịu áp lực cao.

FSCUT9200 – Hệ điều khiển vát mép tấm 3D

FSCUT9200 đại diện cho phân khúc đỉnh cao nhất trong gia công kim loại tấm phẳng – Cắt tấm phẳng vát mép 3D (Sheet Bevel Cutting). Bộ điều khiển này biến chiếc máy cắt laser tấm thông thường thành một trung tâm gia công chuẩn bị mép hàn tự động cực kỳ hiện đại.

Công Nghệ Cốt Lõi

Phần mềm HypCut 3D:
- Xử lý bản vẽ vát mép 3D phức tạp.
- Tích hợp mô phỏng va chạm.
Cơ chế bù giãn nở nhiệt:
- Tự tính toán độ biến dạng nhiệt của tôn dày khi vát mép để chỉnh lại tọa độ cắt.

Tính Năng Nổi Bật

Cắt vát đa dạng dạng góc:
- Tạo chuẩn xác các mép hàn V, X, Y, K, A góc nghiêng tới < 45 độ.
Cảm biến theo chiều cao nghiêng:
- Cảm biến điện dung tự căn chỉnh chiều cao theo góc nghiêng thực tế của mỏ cắt.

Ưu Điểm

Tối ưu hóa công đoạn chuẩn bị hàn:
- Chuẩn hóa mép hàn tự động cho các dây chuyền Robot hàn.
Cắt tôn cực dày vát mép tốc độ cao:
- Tiết kiệm hàng trăm giờ lao động thủ công mài vát mép.

Tương Thích Với

Nguồn Laser: 10.000W – 30.000W+.
Loại máy: Máy cắt tấm 5 trục cao cấp trang bị đầu vát 3D Bevel.
Ứng dụng chính: Chế tạo vỏ tàu biển, bồn bể áp lực, máy xúc máy đào, thiết bị quân sự.

Bảng So Sánh Tổng Hợp Nhanh Các Bộ Điều Khiển FSCUT:

Bộ điều khiển	Đối tượng cắt	Chuẩn truyền thông	Công suất Laser
FSCUT2000	Tấm phẳng	Xung/Hướng (Pulse)	1kW – 6kW
FSCUT3000	Ống tròn/hộp	Xung/Hướng (Pulse)	1kW – 4kW
FSCUT4000	Tấm phẳng	Bus EtherCAT	3kW – 12kW
FSCUT5000	Ống công nghiệp	Bus EtherCAT	3kW – 12kW
FSCUT6000	Tấm vi chính xác	Bus / Linear Motor	1kW – 3kW
FSCUT8000	Tấm siêu dày	Bus EtherCAT	12kW – 40kW+
FSCUT9100	Vát mép ống		4kW – 12kW
FSCUT9200	Vát mép tấm		10kW – 30kW+

Lựa Chọn Nhanh:

Gia công tiêu chuẩn, tối ưu chi phí (1 – 6kW):
- Chọn FSCUT2000 cho máy cắt tấm phẳng.
- Chọn FSCUT3000 cho máy cắt ống 2 mâm cặp.
Sản xuất công nghiệp tốc độ cao & Tải nặng (3kW – 12kW):
- Chọn FSCUT4000 (chuẩn Bus EtherCAT) cho cắt tấm tốc độ cao.
- Chọn FSCUT5000 cho máy cắt ống 3 – 4 mâm cặp (cắt tận dụng không phế liệu).
Gia công vi chính xác (Micromet):
- Chọn FSCUT6000 kết hợp Động cơ tuyến tính cho các chi tiết siêu nhỏ, màng Stencil, thiết bị y tế.
Siêu công suất & Cắt tôn siêu dày (12kW – 40kW+):
- Chọn FSCUT8000 với giao diện HypCut, AI đục lỗ thông minh và hệ thống cảm biến bảo vệ mỏ cắt toàn diện.
Gia công chuẩn bị mép hàn 3D (5 Trục):
- Chọn FSCUT9100 (cho ống) hoặc FSCUT9200 (cho tấm).
- Tích hợp đầu vát 3D Bevel Head, loại bỏ công đoạn mài vát mép thủ công.

Việc lựa chọn đúng bộ điều khiển FSCUT ngay từ ban đầu không chỉ giúp nhà máy tối ưu hóa chi phí đầu tư, giảm thiểu tỷ lệ lỗi hỏng nguyên vật liệu mà còn đặt nền móng vững chắc cho việc kết nối tự động hóa, hướng tới mô hình Nhà máy thông minh trong tương lai.
