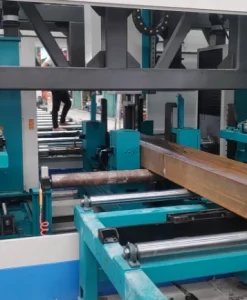

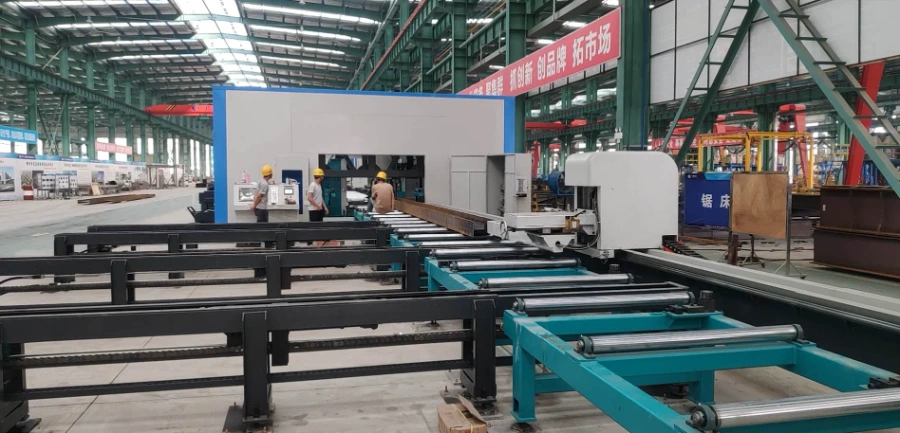

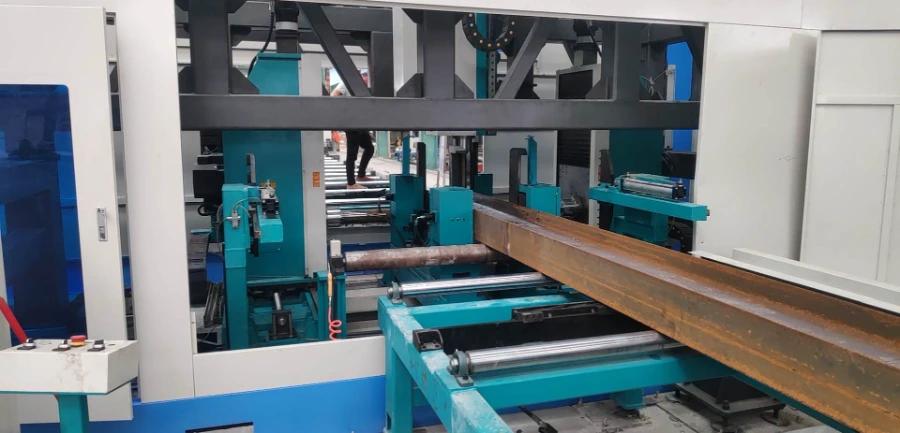

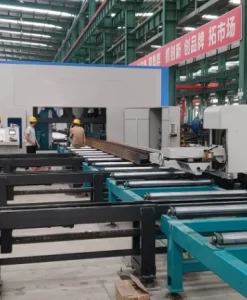

Máy khoan dầm H KR-SKJ-1250 là một thiết bị gia công kết cấu thép tiên tiến, được thiết kế để thực hiện các thao tác khoan chính xác và hiệu quả trên các cấu kiện dầm H. Sau giai đoạn cắt phôi, khoan lỗ là bước quyết định độ lắp ghép của toàn bộ công trình.
Máy khoan dầm CNC KR-SKJ-1250 đảm bảo vị trí và đường kính lỗ khoan đạt độ chính xác tuyệt đối, giúp dầm H, bản mã và bu lông khớp nối hoàn hảo. Sở hữu khả năng khoan tự động với tốc độ cao, KR-SKJ-1250 giảm thiểu đáng kể thời gian chờ đợi giữa các công đoạn, đẩy nhanh năng suất của toàn bộ dây chuyền sản xuất dầm H.
Nội dung bài viết
Máy khoan dầm CNC làm được gì?
Máy khoan dầm H KR-SKJ-1250 là một giải pháp gia công tự động tiên tiến, được thiết kế chuyên biệt để thực hiện các thao tác khoan chính xác và hiệu quả trên các cấu kiện dầm chữ H.
– Máy có khả năng khoan trên cả bụng và 2 cánh dầm tự động, đảm bảo độ chính xác lắp ráp tuyệt đối.
– Có thể khoan các dầm H có chiều cao bản bụng từ 200 – 1250mm, chiều rộng bản cánh từ 100 – 600mm.
– Khả năng khoan lỗ có đường kính từ Phi 8 – 40mm.
– Với 3 trục chính công suất 3 – 15KW (3000 vòng/phút), máy thực hiện khoan nhanh chóng.
– Tự động chuyển đổi giữa các mũi khoan mà không cần sự can thiệp của người vận hành.
– Tự động lập trình đường khoan mà không cần lập trình thủ công.
– Xử lý các dầm có chiều dài tiêu chuẩn lên tới 12m hoặc 15m trên cùng một hành trình.

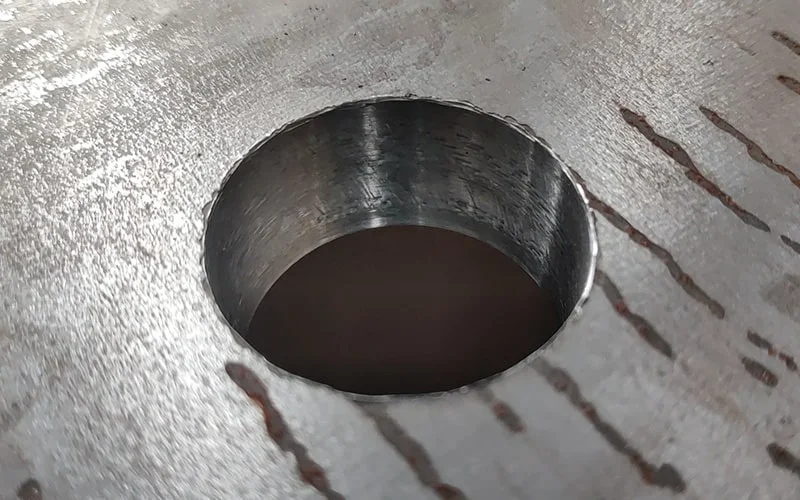

– Đảm bảo vị trí lỗ khoan cực kỳ chính xác và đồng đều giữa.

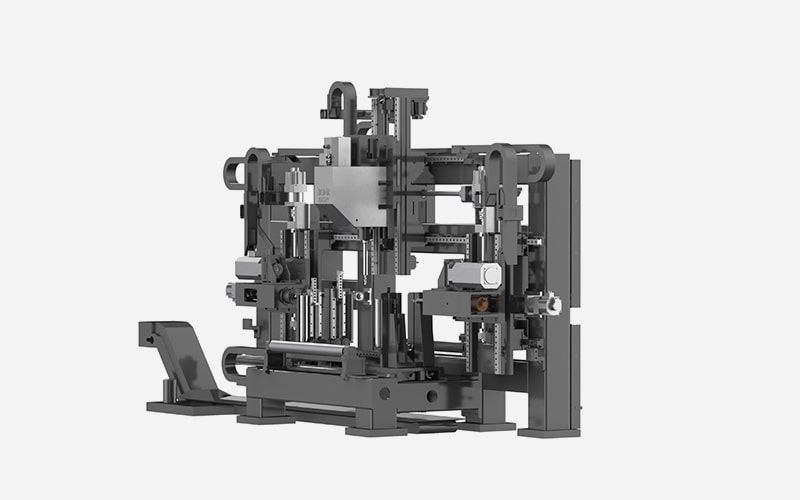

Tính năng máy khoan dầm H KR-SKJ-1250
Máy khoan dầm H được thiết kế với công nghệ hiện đại nhằm tối đa hóa độ chính xác và tốc độ gia công:
1/ Công nghệ khoan 3D tự động:

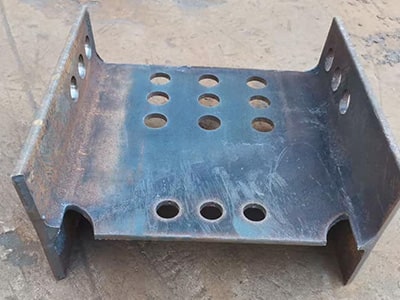

– Có khả năng khoan đồng thời trên 3 mặt (bản bụng và hai bản cánh) mà không cần di chuyển phôi lớn.
– Đảm bảo độ chính xác lắp ghép và tính linh hoạt cao cho các thiết kế dầm phức tạp.
2/ Trục chính tốc độ cao:
– Trang bị 3 Trục Chính BT40 mạnh mẽ (3 – 15KW), cho phép đạt tốc độ lên tới 3000 vòng/phút.
– Đảm bảo lực cắt mạnh và tốc độ khoan nhanh, lý tưởng cho sản xuất khối lượng lớn.
3/ Hệ thống thay dao tự động:
– Tích hợp hệ thống tự động thay đổi công cụ khoan, giúp giảm đáng kể thời gian gián đoạn giữa các thao tác.
4/ Hệ thống điều khiển thông minh:
– Tự động điều chỉnh các thông số kỹ thuật để tối ưu hóa hiệu suất khoan.
– Giảm thiểu lỗi vận hành, nâng cao chất lượng gia công đồng đều.
5/ Tích hợp phần mềm & dữ liệu kỹ thuật:
– Có khả năng chuyển đổi dữ liệu từ các phần mềm thiết kế kết cấu một cách tự động.
– Thuật toán tối ưu hóa giúp tiết kiệm vật liệu, thời gian lập trình.
6/ Kết cấu máy cứng vững:
– Thân máy, bàn làm việc được chế tạo từ kết cấu khung ống thép vuông.
– Khung máy được giảm ứng suất để đảm bảo độ chính xác cao và chống rung động khi khoan tốc độ cao.
7/ Hệ thống làm mát áp suất cao:
– Sử dụng hệ thống làm mát bằng khí nén sương áp suất cao.
– Hiệu quả trong việc giảm mài mòn dụng cụ khoan, tăng tuổi thọ mũi khoan và bảo vệ bề mặt chi tiết gia công.
>>> Xem thêm các thiết bị gia công kết cấu thép:
- Máy Lắp Ráp Dầm H Kết Cấu Thép KRZL-0818
- Máy nắn dầm kết cấu thép HRJZ
- Máy hàn 3 trong 1 – Trạm hàn dầm đứng thông minh PHJ
- Dây chuyền phun sơn tự động KR-PT-3070
- Máy cắt dầm H KR-XHQ-1250
Thông số máy khoan dầm H KR-SKJ-1250)
| Model | KR-SKJ-1250 |
| Chiều rộng cánh | 100-600mm |
| Chiều rộng bụng | 200-1250mm |
| Đường kính khoan | 8-40mm |
| Tốc độ khoan | 30-3000 vòng/phút |
| Trục chính | 3 trục chính tốc độ cao BT40 có thể chuyển đổi M4 |
| Công suất trục chính | 3*15KW |
| Chiều dài xử lý | 12m, 15m |
| Xử lý nhóm lỗ | bất kỳ khoan nào trong phạm vi 500 mm |
| Kích thước thiết bị | 30 x 10 x 3,4m |
Ứng dụng của máy khoan dầm H CNC
Máy khoan dầm H CNC 3D là công cụ chủ lực trong các ngành công nghiệp đòi hỏi độ chính xác và tốc độ cao:
– Ngành Xây dựng Kết cấu Thép: Khoan lỗ bu lông cho dầm, cột, vì kèo và các chi tiết kết nối trong nhà xưởng, cầu, nhà cao tầng.
– Công nghiệp Đóng tàu: Khoan các chi tiết kết cấu khung và vỏ tàu.
– Sản xuất Thiết bị Nặng: Gia công các cấu kiện thép chịu lực cho máy móc công nghiệp và xe cộ chuyên dụng.
– Sản xuất Cầu và Kết cấu Cầu đường: Khoan các dầm thép lớn và các chi tiết liên kết phức tạp.
Máy Khoan Dầm H CNC 3D là một trạm làm việc thông minh, khoan 3D tốc độ cao, độ chính xác tuyệt đối đảm bảo mọi lỗ khoan trên dầm H đều đạt tiêu chuẩn kỹ thuật nghiêm ngặt. Đầu tư vào công nghệ này đồng nghĩa với việc tối ưu hóa hiệu suất, giảm thiểu triệt để sai sót lắp ghép tại công trường và củng cố vị thế của nhà sản xuất trong ngành công nghiệp chế tạo hiện đại.
