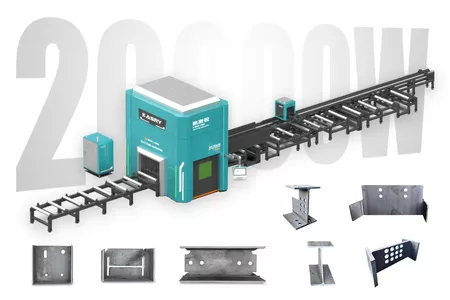

Máy Cắt Dầm H CNC KR-XHQ-1250 là một giải pháp gia công kết cấu thép “All In One” chuyên nghiệp cắt được các cấu kiện thép hình H, I, U, L và thép dẹt. Máy có khả năng thay thế nhiều thiết bị truyền thống như: máy khoan, máy cưa, máy đánh dấu và máy tạo vát mép chỉ bằng một thao tác.
Nội dung bài viết
Tính năng của máy cắt dầm KR-XHQ-1250
Máy Cắt Dầm H CNC được trang bị các tính năng công nghệ hàng đầu, mang lại hiệu quả gia công và chất lượng sản phẩm tối ưu:
– Sử dụng chế độ cắt Plasma tiên tiến, đảm bảo tốc độ cắt nhanh chóng và vết cắt sạch, chính xác.
– Hỗ trợ TEKLA: Trực tiếp cắt dựa trên file dữ liệu mô hình 3D từ phần mềm TEKLA, loại bỏ bước chuyển đổi dữ liệu phức tạp.
– Hỗ trợ biên dịch chương trình từ file mô hình 3D của AUTOCAD.
– Tự động tạo mã G Code, mô phỏng hoạt động 3D và thực hiện tối ưu hóa đường cắt.
– Có khả năng cắt vát mép với góc nghiêng lên đến 45 độ, đáp ứng các hình thức chồng phủ mối hàn phức tạp.
– Trang bị cảm biến laser để phát hiện và tự động điều chỉnh sai lệch vị trí của dầm, đảm bảo độ chính xác của vết cắt.
– Tích hợp chức năng chống va chạm của mỏ cắt và khả năng thủng động khi cắt tấm dày.
– Bảo vệ mỏ cắt, tăng tuổi thọ vật tư tiêu hao và cải thiện chất lượng lỗ cắt.
– Hỗ trợ chức năng đánh dấu thông minh và có khả năng cắt các lỗ có độ nét cao.
– Sử dụng hệ thống điều khiển và tay máy C-type tự phát triển.
– Giao diện vận hành đơn giản, trực quan và hỗ trợ nâng cấp phần mềm miễn phí.
Máy cắt dầm làm KR-XHQ-1250 được gì?
Máy Cắt Dầm H CNC thực hiện các thao tác gia công phức tạp trên dầm H và các loại thép hình khác với độ chính xác cao:
– Cắt Định hình 3D: Cắt các biên dạng phức tạp.
+ Tạo nút liên kết, cắt đầu ống quá dài và thực hiện cắt biên dạng trên nhiều mặt phẳng của dầm.
– Cắt Vát Mép với góc nghiêng lên đến 45 độ.
+ Chuẩn bị mối hàn chính xác cho quá trình hàn tự động bằng máy hàn dầm.
– Khoan và cắt các lỗ thủng trên dầm (ví dụ: lỗ thoát nước, lỗ lắp đặt) với độ dày lên đến 45mm.
– Thực hiện đánh dấu tự động các vị trí cần lắp bản mã hoặc các chi tiết phụ khác, hỗ trợ quá trình lắp ráp.

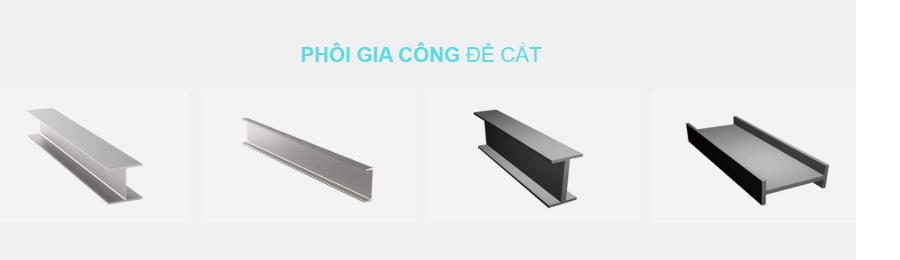

– Phù hợp để cắt các loại thép hình khác như thép kênh, thép góc, dầm I và thép dẹt.
Tính năng của máy cắt dầm H thông minh
Máy Cắt Dầm H CNC được trang bị các tính năng công nghệ hàng đầu, mang lại hiệu quả gia công và chất lượng sản phẩm tối ưu:
1/ Công nghệ cắt Plasma hiệu suất cao:
– Sử dụng chế độ cắt Plasma tiên tiến, đảm bảo tốc độ cắt nhanh chóng và vết cắt sạch, chính xác.
2/ Hỗ trợ tích hợp dữ liệu kỹ thuật:
– Trực tiếp cắt dựa trên file dữ liệu mô hình 3D từ phần mềm TEKLA.
– Loại bỏ bước chuyển đổi dữ liệu phức tạp.
– Hỗ trợ biên dịch chương trình từ file mô hình 3D của AUTOCAD.
3/ Hệ thống điều khiển thông minh:
– Tự động tạo mã G Code, mô phỏng hoạt động 3D.
– Thực hiện tối ưu hóa đường cắt (Track path automatic optimization).
4/ Chức năng cắt vát đa dạng:
– Có khả năng thực hiện cắt vát mép với góc nghiêng lên đến 45 độ.
– Đáp ứng các hình thức chồng phủ mối hàn phức tạp.
5/ Cảm biến laser chống lệch vị trí:
– Trang bị cảm biến laser để phát hiện và tự động điều chỉnh sai lệch vị trí của dầm, đảm bảo độ chính xác của vết cắt.
6/ Tính năng bảo vệ mỏ cắt:
– Tích hợp chức năng chống va chạm của mỏ cắt và khả năng thủng động khi cắt tấm dày.
– Bảo vệ mỏ cắt, tăng tuổi thọ vật tư tiêu hao và cải thiện chất lượng lỗ cắt.
7/ Đánh dấu, nhận dạng thông minh:
– Hỗ trợ chức năng đánh dấu thông minh.
– Có khả năng cắt các lỗ có độ nét cao.
8/ Hệ thống điều khiển độc lập:
– Sử dụng hệ thống điều khiển và tay máy C-type tự phát triển.
– Giao diện vận hành đơn giản, trực quan và hỗ trợ nâng cấp phần mềm miễn phí.
Thông số máy cắt dầm H KR-XHQ-1250
| Thông số | Chi tiết |
| Chiều rộng bản cánh | 100 – 600mm |
| Chiều cao bản bụng | 200 – 1250mm |
| Chế độ cắt | Plasma |
| Độ dày cắt thủng tối đa | 1 – 45mm |
| Chiều dài cắt | 12m (Có thể tùy chỉnh) |
| Góc cắt vát mép | ±45 độ |
| Độ chính xác cắt | ±1.5mm |
| Tốc độ cắt | 1 – 2000 mm/phút |

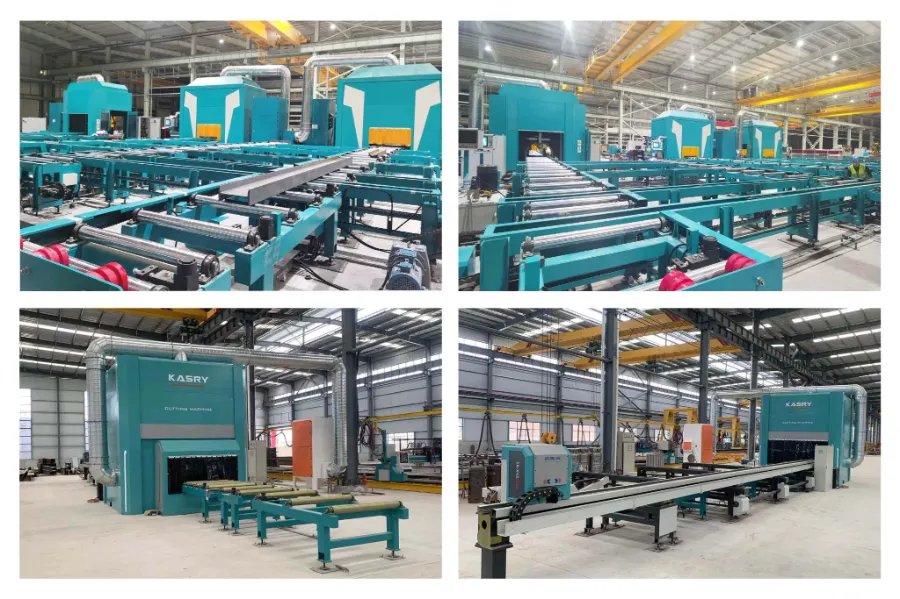

Ứng dụng của máy cắt dầm H kết cấu thép
Máy Cắt Dầm H CNC được ứng dụng rộng rãi trong các ngành công nghiệp nặng và xây dựng yêu cầu chất lượng kết cấu cao:
– Công trình kết cấu khung khép lớn:
+ Các tòa nhà khung thép quy mô lớn, nhà xưởng công nghiệp và kho bãi.
– Hạ tầng giao thông:
+ Chế tạo dầm cầu, cột chịu lực và các cấu kiện phức tạp khác cho các dự án cầu đường.
– Công nghiệp đóng tàu và bồn bể:
+ Cắt các chi tiết thép hình cho kết cấu tàu, bồn chứa và các cấu kiện có yêu cầu cắt vát mép chính xác.
– Các công trình cần cắt dầm H, I, U, L với độ phức tạp cao về nút liên kết.
Máy Cắt Dầm H CNC là giải pháp gia công toàn diện, tích hợp các công nghệ tiên tiến như Plasma tốc độ cao, cắt 3D và điều khiển CNC thông minh. Đầu tư máy cắt dầm H CNC chính là sự đảm bảo cho các cấu kiện thép được chế tạo hoàn hảo, từ đó nâng cao năng lực cạnh tranh và đẩy nhanh tiến độ cho mọi dự án xây dựng lớn.
Hãy liên hệ VNTECH để được nhận báo giá chi tiết về giải pháp gia công kết cấu thép phù hợp nhất với bạn.
