Dây Chuyền Sản Xuất Tháp Viễn Thông (Tháp đa giác, tròn)

Dây chuyền sản xuất tháp viễn thông tự động là nền tảng giúp các doanh nghiệp cơ khí hạng nặng bứt phá năng suất trong kỷ nguyên bùng nổ hạ tầng số 5G.  Việc ứng dụng giải pháp công nghệ hiện đại từ khâu xả cuộn, chấn lốc định hình thân cho đến các trạm hàn hồ quang chìm tự động giúp nhà máy tối ưu hóa chi phí vật tư, rút ngắn tiến độ và nâng cao năng lực đấu thầu các dự án hạ tầng viễn thông quy mô lớn.

Bài viêt này, VNTECH giới thiệu dây chuyền sản xuất tháp viễn thông tự động hóa toàn diện tới các doanh nghiệp đang có ý định đầu tư.

Giới thiệu dây chuyền sản xuất tháp viễn thông

Dây chuyền sản xuất tháp viễn thông là giải pháp chuyên dụng để chế tạo các kết cấu hạ tầng trạm phát sóng như: tháp tự đứng, tháp dây co và đặc biệt là cột anten đơn thân đa giác hoặc tròn côn.

Do đặc thù các cột tháp viễn thông phải làm việc ngoài trời, chịu tải trọng gió cực lớn và rung lắc liên tục, dây chuyền này được cấu hình nghiêm ngặt nhằm bảo chứng cho độ đồng tâm tuyệt đối và độ ngấu sâu hoàn hảo của mạch hàn.

• Loại kết cấu: Tháp đa giác côn (8 – 16 cạnh), tháp tròn côn, tháp lưới.
• Chiều dài: 6m – 14m.
• Đường kính tháp: 200 – 2.500mm.
• Độ dày vách thép: 4 – 30mm.
• Tốc độ hàn: 100 – 1.500 mm/phút.
• Công nghệ hàn: Hồ quang chìm (SAW), MIG/MAG, CO2.
• Độ chính xác: Kiểm soát tự động bằng cảm biến Laser Tracking.
• Nguồn điện hệ thống: 3 pha 380V / 50Hz.

Các trạm trong dây chuyền sản xuất tháp viễn thông

Dưới đây là các trạm gia công cốt lõi trong hệ thống dây chuyền sản xuất tháp viễn thông hiện nay:

1. Trạm xả cuộn, nắn phẳng và cấp phôi

• Sử dụng hệ thống máy xả cuộn thủy lực tải trọng lớn (từ 6 tấn đến 15 tấn) kết hợp cụm lô nắn phẳng thô.
• Nhiệm vụ:
  • Bung mở các cuộn thép nguyên liệu khổ lớn.
  • Khử hoàn toàn độ cong sinh lý của lòng cuộn.
  • Biến thép cuộn thành các băng tấm phẳng mịn trước khi đưa vào máy cắt.

2. Trạm cắt phôi vát mép CNC

• Tự động cắt định hình các tấm vách tháp (dạng hình thang, vát côn).
• Tạo rãnh vát mép chữ V, X, K chuẩn xác.
• Giúp đường hàn dọc thân tháp đạt độ thấu góc tuyệt đối ở công đoạn sau.

3. Hệ thống dập định hình thân tháp

• Với tháp đơn thân đa giác (8, 12, 16 cạnh):
  • Ứng dụng máy chấn thủy lực CNC hạng nặng để chấn định hình các đốt tháp dạng ống côn đa giác.
• Với tháp tròn hoặc ống liên kết:
  • Sử dụng máy cuốn lốc thủy lực số hóa đa trục CNC có tính năng uốn mép đầu tấm.
  • Giúp thân tháp cong đều mượt mà, không bị móp méo mép vách.

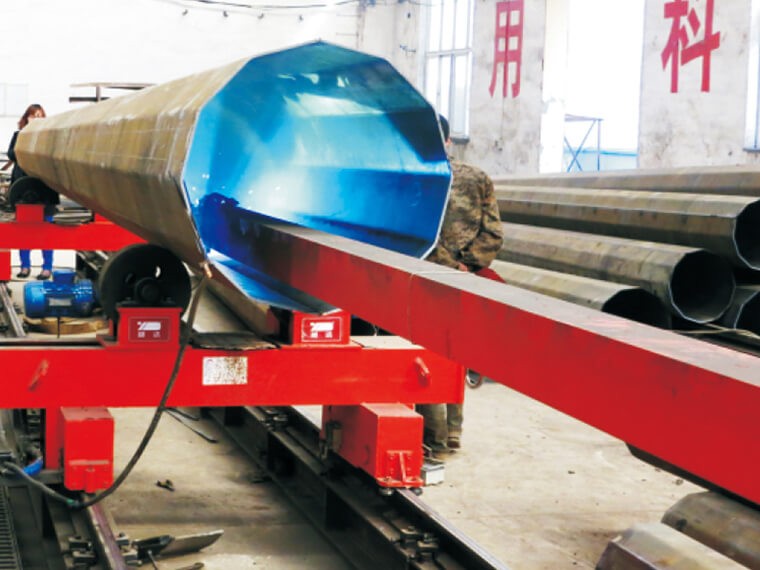

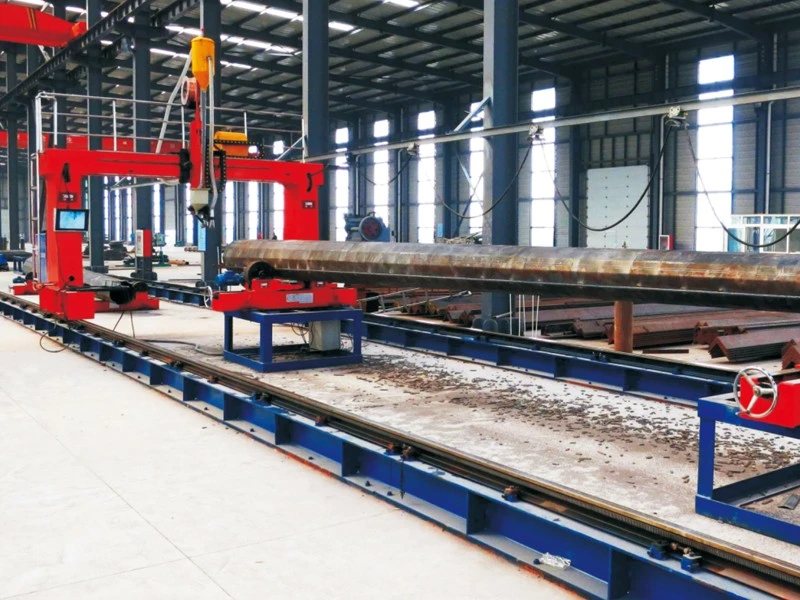

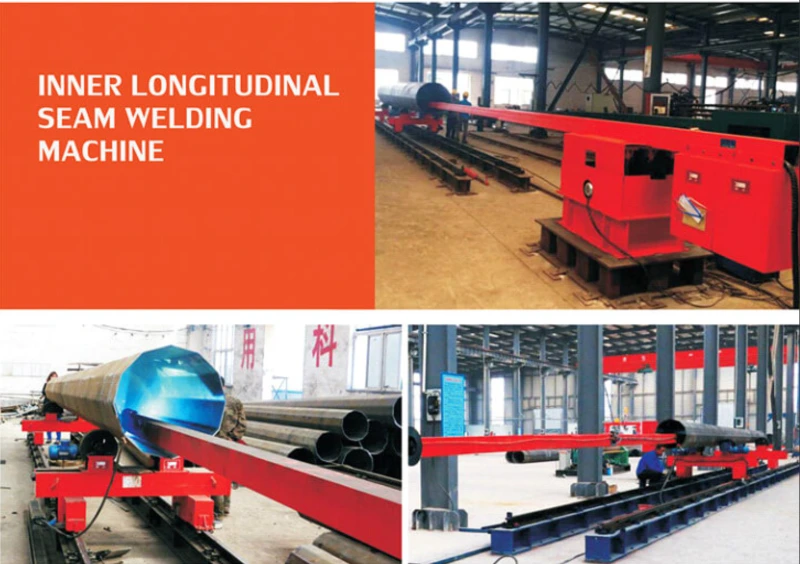

4. Trạm hàn tự động

• Trang bị hệ thống theo dõi mạch hàn bằng Laser (Laser Tracking).
• Bộ cảm biến quét rãnh hàn theo thời gian thực và dẫn đường cho mỏ hàn.

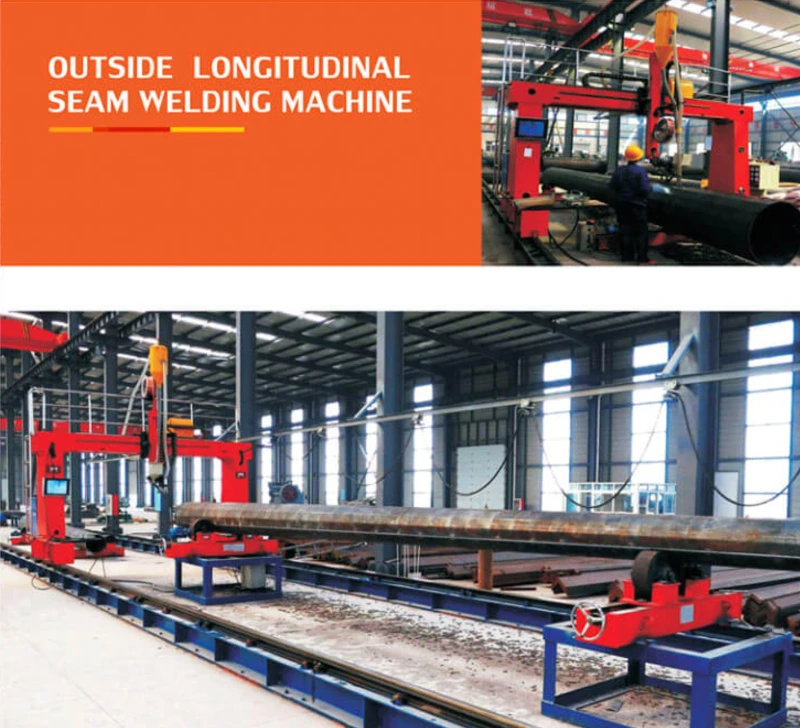

• Tạo ra các đường hàn dọc thân tháp chịu lực nén, lực uốn cực cao.

5. Máy cắt và Hàn biên dạng lỗ CNC

• Tự động tính toán biên dạng giao tuyến 3D để đột lỗ chui kỹ thuật, lỗ luồn cáp.

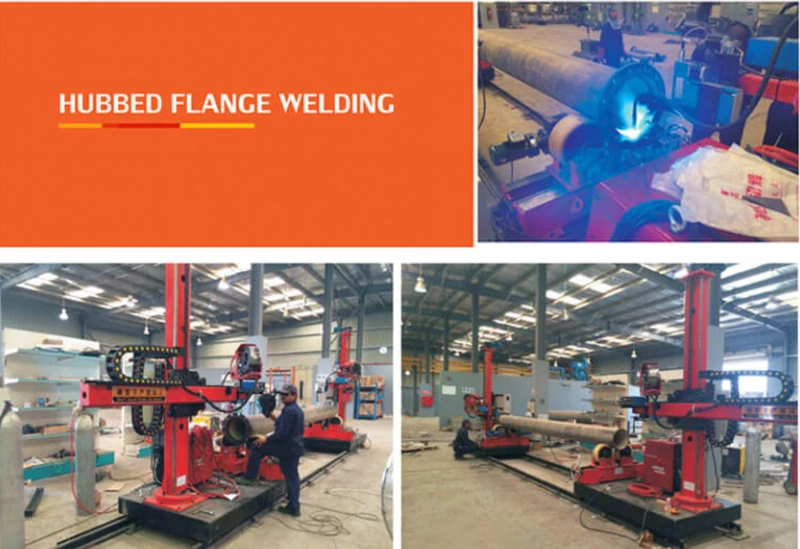

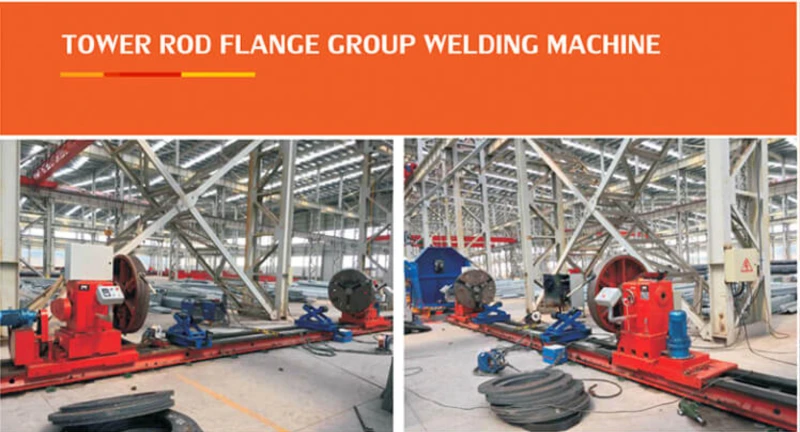

• Hàn tự động cụm mặt bích tăng cứng liên kết giữa các đốt tháp.

6. Hệ thống kiểm định không phá hủy (NDT)

• Kiểm tra các mối hàn dọc thân và mối hàn mặt bích.
• Kiểm soát khuyết tật nội vi, đảm bảo tháp đủ năng lực chịu tải trước khi đưa đi mạ kẽm.

Toàn bộ dây chuyền sản xuất tháp viễn thông được VNTECH đồng bộ hóa từ khâu khảo sát mặt bằng, thiết kế dòng chảy vật liệu giúp giảm 40% thời gian luân chuyển phôi, giúp doanh nghiệp tự tin đấu thầu và đáp ứng trọn vẹn tiến độ của các nhà mạng viễn thông lớn.

Công nghệ trong dây chuyền sản xuất tháp viễn thông

Dưới đây là các công nghệ cốt lõi được áp dụng trong dây chuyền sản xuất tháp viễn thông và lợi ích thực chiến của chúng:

1. Công nghệ cắt vát mép CNC (Beveling 3D)

• Hệ thống mỏ cắt CNC có khả năng xoay lật linh hoạt để vừa cắt định hình vách tháp (hình thang, vát côn), vừa tạo rãnh vát mép (chữ V, X, K) cùng lúc.
• Lợi ích:
  • Đảm bảo đường hàn đạt độ thấu góc và ngấu sâu tuyệt đối.
  • Loại bỏ hoàn toàn công đoạn mài vát mép bằng tay.
  • Tiết kiệm 70% thời gian chuẩn bị phôi.

2. Công nghệ chấn liên hợp hạng nặng

• Máy chấn thủy lực công suất lớn từ 1.000 đến hơn 3.000 tấn.
• Phối hợp đồng bộ để dập định hình tấm thép dày thành các ống côn đa giác (8, 12, 16 cạnh).
• Lợi ích:
  • Tạo hình các đốt tháp siêu dài (lên đến 14m) với độ chính xác cực cao.
  • Lực ép phân bổ đều giúp thân tháp không bị vặn xoắn hay sai lệch kích thước hình học.

3. Công nghệ định vị bằng Laser

• Hệ thống cảm biến quang học Laser quét trực tuyến biên dạng rãnh hàn theo thời gian thực.
• Dẫn đường cho mỏ hàn của cột cần thao tác.
• Lợi ích:
  • Tự động bù sai lệch vị trí do phôi bị biến dạng nhiệt khi hàn.
  • Đảm bảo mỏ hàn đi đúng tâm mạch 100%.
  • Triệt tiêu lỗi lệch dòng hay rỗng mối hàn.

4. Công nghệ hàn hồ quang chìm tự động

• Tốc độ lắng đọng (tốc độ đắp dòng hàn) nhanh gấp 10 lần phương pháp thường.
• Mạch hàn có chiều sâu ngấu hoàn hảo, chịu lực nén và uốn cực tốt dưới tải trọng gió khốc liệt.

5. Công nghệ cắt và hàn biên dạng yên ngựa CNC

• Hệ thống máy treo CNC tự động tính toán biên dạng giao tuyến 3D phức tạp để khoét lỗ và hàn cụm mặt bích tăng cứng dọc thân tháp.
• Thay thế hoàn toàn việc đo đạc, gá đặt và khoét tay thủ công của thợ.
• Bảo chứng độ kín khít tuyệt đối, chống rò rỉ nước mưa vào lòng tháp gây gỉ sét nội vi.

>>> Xem thêm: Dây chuyền sản xuất bình áp lực

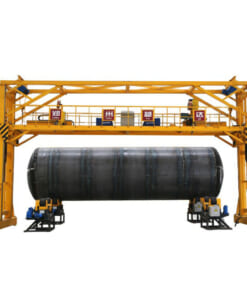

>>> Xem thêm: Dây chuyền sản xuất bồn chứa xăng dầu

Thông số dây chuyền sản xuất tháp viễn thông

Dưới đây là bảng thông số kỹ thuật chi tiết của dây chuyền sản xuất tháp viễn thông tại VNTECH:

Giá dây chuyền sản xuất tháp viễn thông

Vì đây là dây chuyền sản xuất tháp viễn thông hạng nặng và có tính tùy biến cao theo dải sản phẩm mục tiêu, VNTECH phân loại suất đầu tư theo các cấu hình module như sau:

• Gói tiêu chuẩn (Cột đơn thân < 12m, vách < 12mm): Dao động từ 3.5 Tỷ – 5.5 Tỷ VNĐ.
• Gói chuyên sâu (Cột siêu đô thị, vách > 20mm, chiều dài đốt > 14m): Dao động từ 7.5 Tỷ – 12 Tỷ VNĐ.

Năng lực tổng thầu công nghệ của VNTECH

Sở hữu bề dày kinh nghiệm trong ngành cung ứng thiết bị cơ khí hạng nặng, VNTECH không chỉ bán máy móc đơn thuần mà mang đến giải pháp tổng thầu trọn gói:

• Tư vấn và Thiết kế Layout tối ưu:
  • Đội ngũ kỹ sư VNTECH trực tiếp khảo sát mặt bằng nhà xưởng.
  • Tính toán dòng chảy vật liệu phù hợp nhất với mặt bằng nhà xưởng.
  • Giúp tối ưu hóa không gian của cẩu trục.
  • Giảm 40% thời gian chết khi luân chuyển các đốt tháp nặng hàng tấn giữa các trạm máy.
• Chuyển giao Quy trình hàn đạt chuẩn (WPS):
  • VNTECH trực tiếp cài đặt thông số dòng điện, tốc độ cấp dây.
  • Hỗ trợ doanh nghiệp đào tạo thợ vận hành, tự tin vượt qua các vòng kiểm định gắt gao của các tập đoàn viễn thông lớn.
• Dịch vụ kỹ thuật 24/7:
  • Bảo hành toàn diện hệ thống từ 12 – 24 tháng.
  • Đội ngũ kỹ sư túc trực xử lý sự cố trực tiếp tại hiện trường trong vòng 24 giờ.

Bạn đang dự kiến sản xuất dòng tháp viễn thông có độ dày vách lớn nhất là bao nhiêu và chiều dài một đốt tháp chủ lực là bao nhiêu mét? Hãy chia sẻ bài toán kỹ thuật của bạn, VNTECH sẽ bóc tách cấu hình tối ưu chi phí và gửi tiến độ lắp đặt chi tiết nhất.
