Máy hàn lưới thép tự động thông minh YS-HWJ-1000A là giải pháp giúp các doanh nghiệp bứt phá năng suất trong ngành sản xuất bê tông cốt thép và lưới công nghiệp hiện đại. Sở hữu công nghệ điều khiển đồng bộ tiên tiến, hệ thống cấp phôi liên hoàn,… YS-HWJ 1000A có quy trình khép kín tự động từ khâu kéo dây, nắn thẳng, cắt và hàn điểm với tốc độ vượt trội.

Máy hàn lưới thép tự động chính là chìa khóa vàng giúp các nhà xưởng tối ưu hóa bài toán nhân công, đảm bảo các ô lưới đồng đều tuyệt đối đạt chuẩn xuất khẩu và nâng cao tối đa năng lực cạnh tranh trên thị trường xây dựng phân khúc cao cấp.
Nội dung bài viết
- 1 Tính năng của máy hàn lưới thép YS-HWJ 1000A
- 2 Máy hàn lưới thép tự động làm được gì?
- 3 Thông số máy hàn lưới thép YS-HWJ 1000A
- 4 Cấu tạo dây chuyền hàn lưới thép
- 5 Cấu tạo dây chuyền hàn lưới thép tự động
- 6 Điều kiện lắp đặt & sử dụng
- 7 Danh mục thương hiệu linh kiện
- 8 Máy nắn thẳng và cắt đoạn tốc độ cao
- 9 Giá máy hàn lưới thép công nghiệp
- 10 Ứng dụng của máy hàn lưới thép YS-HWJ 1000A
Tính năng của máy hàn lưới thép YS-HWJ 1000A
Dưới đây là các tính năng của máy hàn lưới thép YS-HWJ-1000A:
- Công nghệ điều khiển đồng bộ bằng hệ thống PLC Siemens (Đức):
- Đồng bộ hóa toàn bộ chu trình từ kéo dây, cắt dây đến hàn điểm.
- Loại bỏ hoàn toàn sai số do thao tác thủ công.
- Tối ưu hóa chu kỳ sản xuất, giảm tỷ lệ hàng lỗi.
- Không phụ thuộc vào thợ tay nghề cao.
- Giao diện vận hành qua màn hình cảm ứng HMI thông minh:
- Màn hình cảm ứng hiển thị ngôn ngữ tiếng Anh trực quan.
- Người dùng nhập trực tiếp thông số ô lưới và dữ liệu sản xuất thông qua bàn phím số.
- Đơn giản hóa quy trình vận hành đến mức tối đa.
- Công nhân dễ dàng làm chủ công nghệ chỉ sau 1 ngày đào tạo.
- Thay đổi cấu hình sản xuất giữa các đơn hàng nhanh chóng.
- Hàn nhiều kích thước ô lưới trên cùng một tấm panel:
- Hàn hơn 30 loại khoảng cách dây khác nhau trên cùng một tấm lưới thành phẩm.
- Giúp doanh nghiệp đáp ứng linh hoạt mọi yêu cầu thiết kế bản vẽ kỹ thuật phức tạp của khách hàng.
- Không cần phải dừng máy để căn chỉnh cơ khí lại từ đầu.
- Hệ thống biến áp hàn công suất cao thế hệ mới (125KVA * 3):
- Được trang bị các bộ biến áp hiệu suất cao.
- Mở rộng đáng kể phạm vi nung chảy đối với các loại đường kính phôi thép dày.
- Giúp dòng hàn luôn ổn định, đảm bảo các sợi thép từ 3mm đến 6mm đều được liên kết cực kỳ chắc chắn.
- Cơ chế làm mát bằng nước tuần hoàn áp lực cao:
- Toàn bộ hệ thống điện cực hàn, các bộ biến áp đều được giải nhiệt bằng nước sạch.
- Giúp duy trì nhiệt độ lý tưởng cho thiết bị khi làm việc liên tục ở cường độ cao.
- Kéo dài tuổi thọ cho các đầu cực đồng hợp kim.
- Chống cháy bép và đảm bảo chất lượng mối hàn đồng đều suốt 24h.
- Hệ thống kéo lưới bằng động cơ Servo đôi Mitsubishi (Nhật Bản):
- Được truyền động bằng 2 động cơ Servo cao cấp.
- Giúp triệt tiêu hoàn toàn hiện tượng kẹt phôi hoặc nặng tải khi kéo các tấm lưới thép dày.
- Giúp tấm lưới phẳng mịn tuyệt đối, đạt tốc độ kéo nhanh và chính xác cao.
- Hạ phôi ngang tự động bằng động cơ bước:
- Các sợi thép ngang tự động rơi từ phễu chứa xuống đúng tâm của các điện cực hàn.
- Giúp đẩy nhanh tốc độ cấp phôi, loại bỏ nguy cơ lệch mối hàn.
- Hệ thống robot gantry xếp chồng lưới thành phẩm tự động:
- Sau khi cắt, tấm lưới thép sẽ được cánh tay robot tự động nhấc lên và xếp chồng ngay ngắn.
- Giúp doanh nghiệp tiết kiệm tối đa chi phí nhân công khuân vác, đóng gói thủ công.
- Giúp không gian nhà xưởng luôn gọn gàng, chuyên nghiệp.

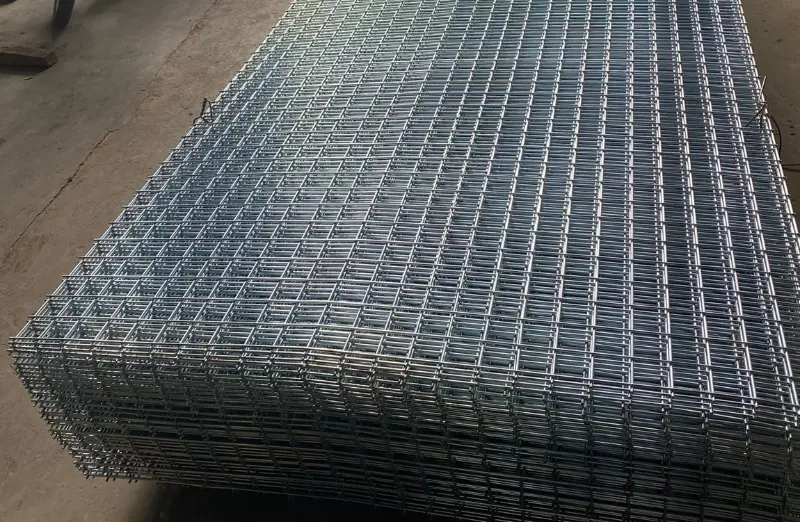

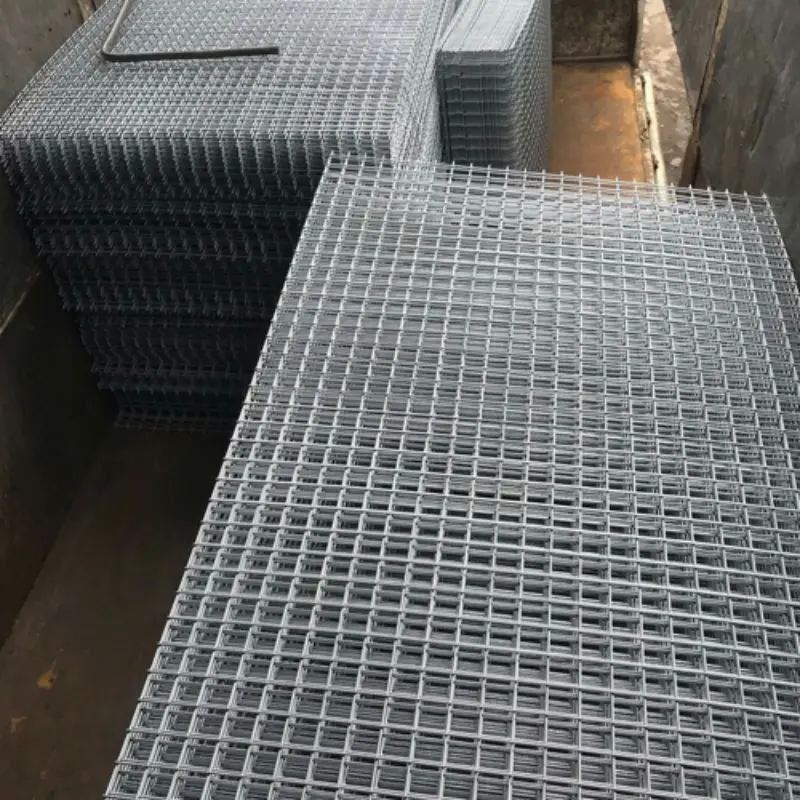

Máy hàn lưới thép tự động làm được gì?
Dưới đây là những việc cụ thể mà máy hàn lưới thép YS-HWJ 1000A làm được:
- Hàn vỉ móng, vỉ sàn bê tông cốt thép để thầu lót nền hầm, lót móng hoặc đổ sàn nhà xưởng công nghiệp.
- Hàn lưới gia cường làm tấm tường đúc sẵn theo kích thước yêu cầu của nhà lắp ghép.
- Hàn hệ lưới lót nền đường, dầm cầu chịu tải lớn.
- Hàn vách cố định gia cố đường hầm giúp giữ lớp bê tông phun không bị sụt lún, sạt lở.

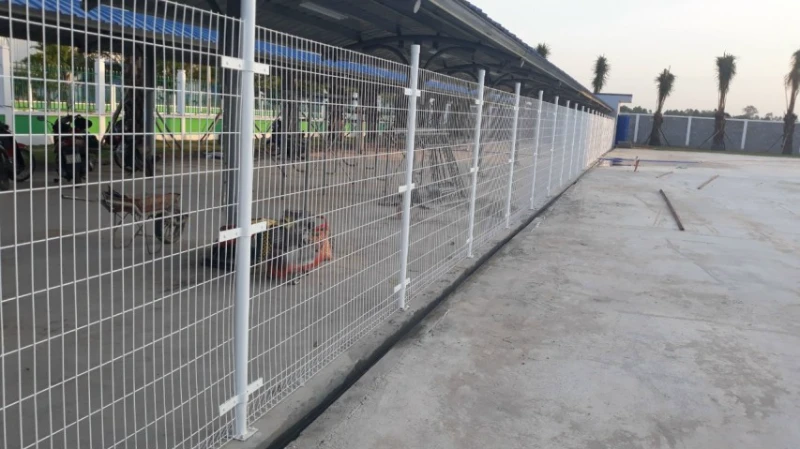

- Hàn tấm lưới mạ kẽm làm hàng rào khu công nghiệp, kho bãi hoặc hành lang an toàn giao thông.
- Hàn vách chuồng trại công nghiệp cho các trang trại chăn nuôi quy mô lớn.
- Hàn phần lưới cho pallet thép, kệ chứa hàng siêu thị, kệ lưu trữ hàng hóa trong kho.


Thông số máy hàn lưới thép YS-HWJ 1000A
Dưới đây là bảng thông số chi tiết của máy hàn lưới thếp YS-HWJ 1000A:
| STT | Tiêu chí | Thông số |
| 1 | Model | YS-HWJ-1000A |
| 2 | Tốc độ hàn | 70 – 90 lần/phút |
| 3 | Phạm vi chiều rộng lưới | 600mm – 1000mm (Có thể điều chỉnh) |
| 4 | Phạm vi chiều dài lưới | 1000mm – 2000mm (Có thể điều chỉnh) |
| 5 | Khoảng cách dây ngang | >25mm (Có thể điều chỉnh) |
| 6 | Khoảng cách dây dọc | >50mm (Có thể điều chỉnh) |
| 7 | Đường kính dây ngang | 3 – 6mm |
| 8 | Đường kính dây dọc | 3 – 6mm |
| 9 | Phạm vi cắt tối đa | 6mm + 6mm
Đối với dây 5-6mm, khoảng cách dây dọc là 100mm |
| 10 | Số lượng điểm hàn | 21 điểm |
| 11 | Vật liệu hàn | Dây thép kéo nguội cacbon thấp, dây mạ kẽm, thép cán nguội có gân. |
| 12 | Phương thức cấp dây ngang | Cắt đoạn trước / Cấp liệu tự động |
| 13 | Phương thức cấp dây dọc | Cấp dây từ cuộn / Cấp liệu tự động |
| 14 | Phương thức vận hành | Điều khiển lập trình PLC |
| 15 | Công suất | 125KVA * 3 (Làm mát bằng nước) |
| 16 | Phạm vi biến động nguồn điện cho phép | +/- 10% |
| 17 | Điện áp nguồn cấp | 380V |
| 18 | Tần số dòng điện | 50HZ |
| 19 | Kích thước máy (DxRxC) | 20000 * 2200 * 1800 |
| 20 | Nhân công vận hành | 2 người |

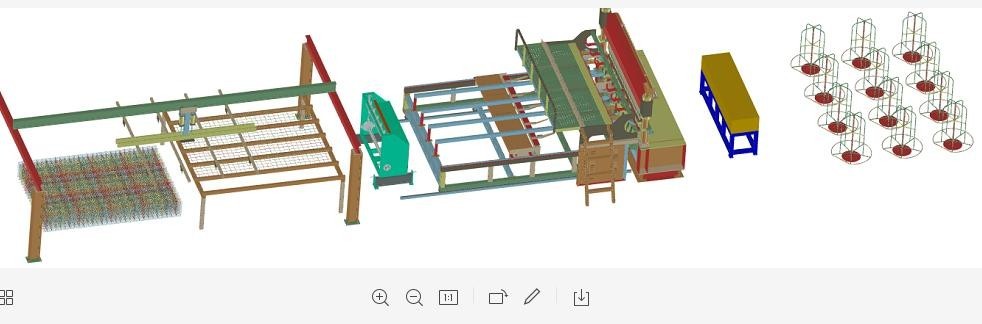

Cấu tạo dây chuyền hàn lưới thép
| STT | Các bộ phận | Số lượng (Bộ) |
| 1 | Cơ cấu cấp dây dọc từ cuộn | 1 |
| 2 | Máy hàn lưới chính | 1 |
| 3 | Giá xả dây / Giá nhả phôi | 21 cái |
| 4 | Cụm nắn thẳng dây dọc | 1 |
| 5 | Cơ cấu rụng dây ngang tự động | 1 |
| 6 | Tủ điện điều khiển vận hành | 1 |
| 7 | Hệ thống kéo lưới | 1 |
| 8 | Máy nắn thẳng và cắt đoạn dây thép | 1 |
| 9 | Máy cắt xén tấm lưới | 1 |
| 10 | Hệ thống xếp chồng tấm lưới tự động | 1 |
| 11 | Hộp phụ tùng / Linh kiện dự phòng | 1 |
| 12 | Sách hướng dẫn vận hành và bảo trì | 1 |

PHỤ TÙNG DỰ PHÒNG THEO MÁY:
- Khối điện cực dưới: 5 Cái
- Cảm biến: 5 Cái
- Thanh hàn trên / Điện cực hàn trên: 5 Cái
- Lò xo nén: 32 Cái
- Bạc đạn trượt / Vòng bi tuyến tính: 2 Cái
- Nam châm / Khối từ tính: 10 Cái
- Hộp phụ tùng dự phòng: 1 Cái
Cấu tạo dây chuyền hàn lưới thép tự động

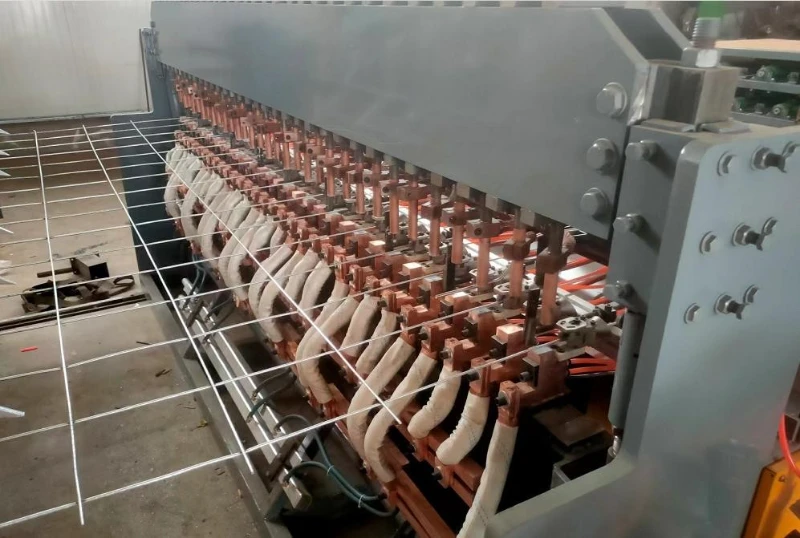

- Cụm hàn dây
- Lượng tia lửa bắn té nhỏ, giảm thiểu tối đa vết cháy bề mặt.
- Thiết bị được trang bị điện cực đồng đỏ, giúp áp lực hàn đồng đều, tấm lưới phẳng và mối hàn chắc chắn ổn định.
- Có độ dẫn điện tốt, chịu mài mòn cao và tuổi thọ sử dụng lâu dài.
- Cả điện cực hàn trên và dưới đều được trang bị ống nước làm mát tuần hoàn.
- Biến áp hàn được làm mát bằng nước, giúp tối ưu hóa độ bền vận hành.

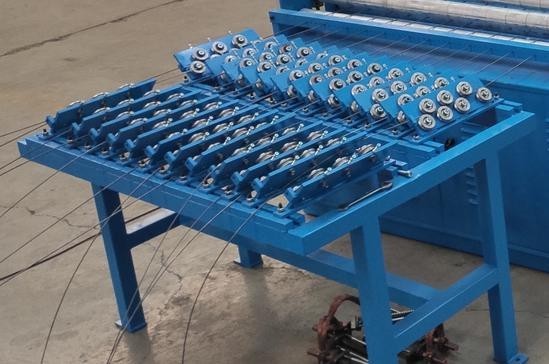

- Cụm nắn thẳng dây dọc
- Được trang bị cụm nắn thẳng gồm các con lăn nắn phẳng bố trí đan xen.
- Làm thẳng dây thép được cấp từ giá xả dây trước khi đi vào vùng hàn.

- Cơ cấu cấp dây dọc
- Máy được trang bị các con lăn nắn thẳng 3 cấp.
- Nắn phẳng dây dọc một lần nữa ngay trước khi thực hiện quá trình hàn.

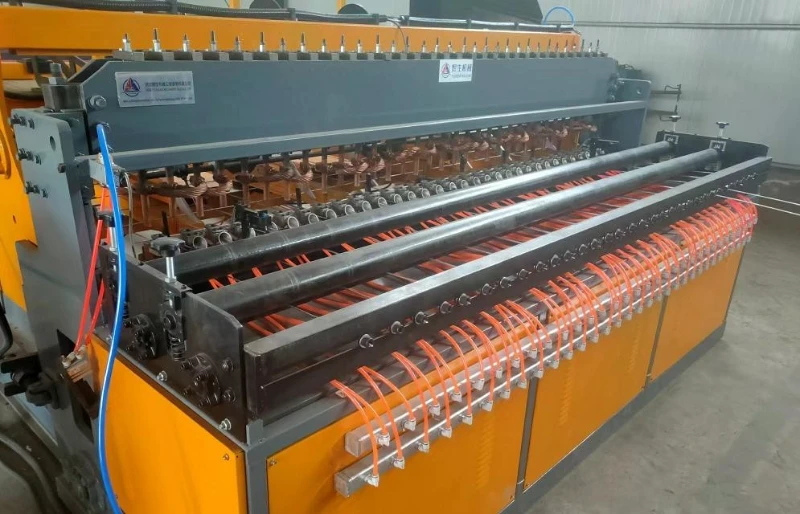

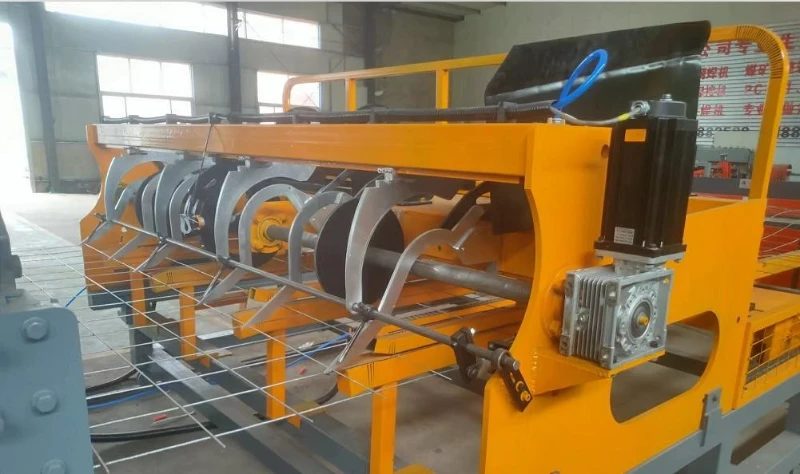

- Cơ cấu rụng dây ngang tự động
- Dây ngang tự động rơi từ phễu chứa vào giữa điện cực trên và điện cực dưới.
- Phễu chứa được điều khiển bởi động cơ bước.
- Giúp dây rơi chính xác và tốc độ nhanh hơn.
- Khoảng cách giữa các dây ngang có thể tùy chỉnh trên màn hình cảm ứng PLC.

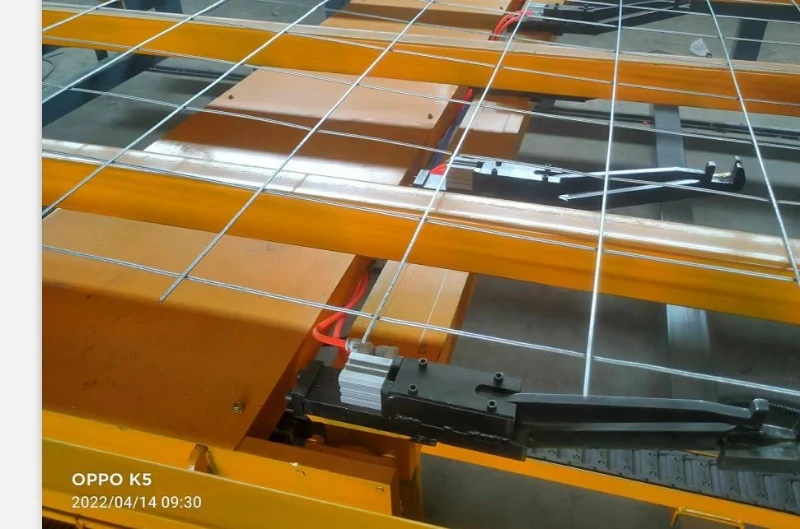

- Hệ thống kéo lưới
- Được điều khiển bởi động cơ servo:
- Giúp tấm lưới phẳng hơn, đạt độ chính xác cao và tốc độ nhanh.
- Có 2 động cơ servo để kéo lưới, tránh được hiện tượng khó kéo lưới khi hàn dây dày trên 4mm.
- Sử dụng hệ thống truyền động thanh răng – bánh răng và thanh dẫn hướng tuyến tính.
- Cho hiệu suất truyền động hoàn hảo, tiếng ồn thấp.
- Kích thước lưới có thể thay đổi linh hoạt để đáp ứng các nhu cầu sản xuất đa dạng.
- Cả hai đầu của cơ cấu kéo đều được trang bị công tắc hành trình, ngăn va đập.

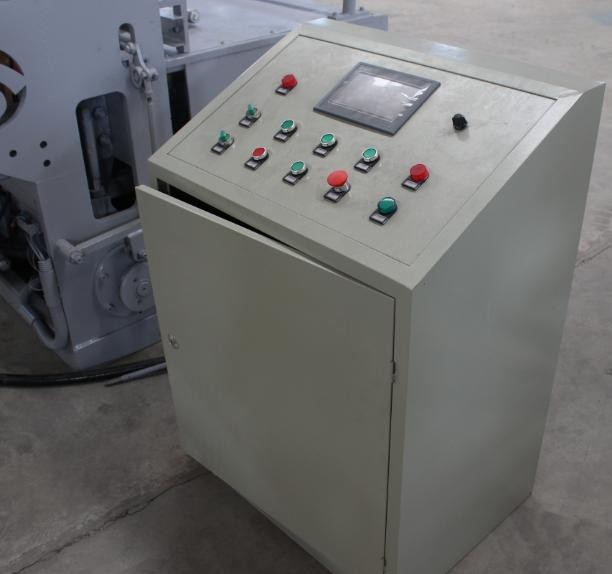

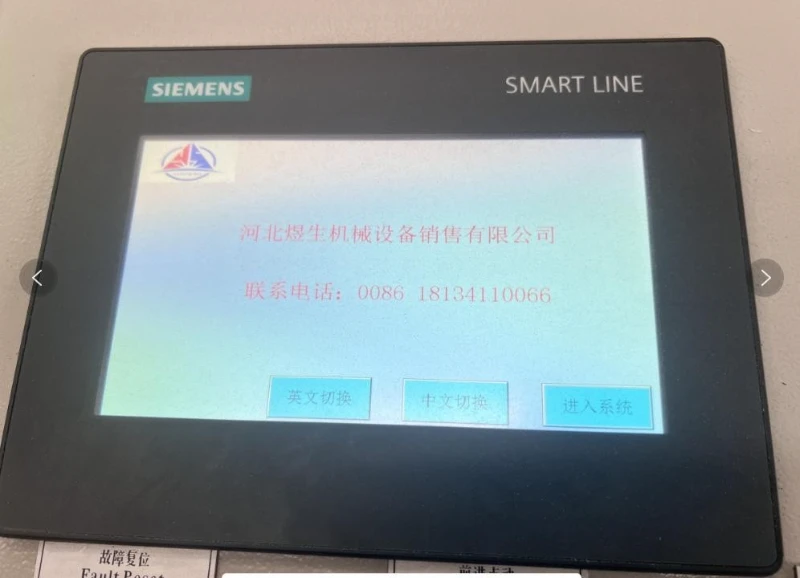

- Tủ điều khiển điện PLC
- Hệ thống điều khiển PLC Siemens (Đức), giao diện vận hành trực quan thân thiện, dễ dàng thao tác.
- Điều chỉnh quy cách lưới trên màn hình cảm ứng.
- Kích thước lưới dễ dàng tùy chỉnh để đáp ứng các nhu cầu khác nhau của người sử dụng.

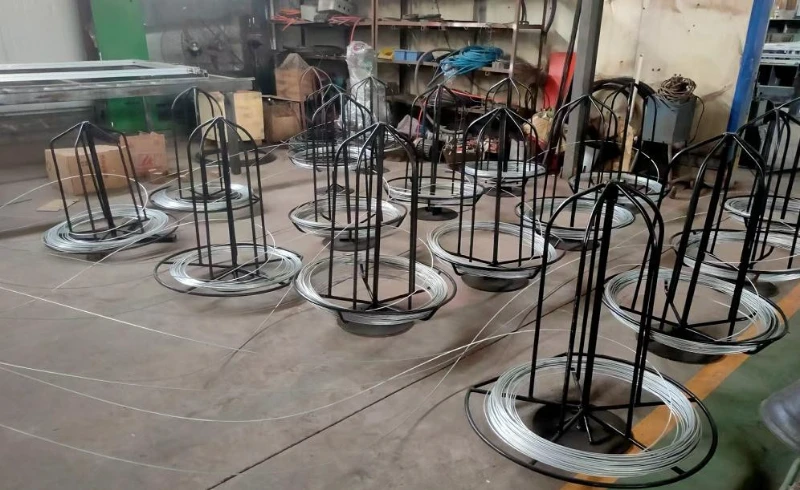

- Giá xả dây
- Giá xả dây sử dụng các thanh thép tròn chịu lực:
- Trọng lượng khung khoảng 40kg/cái.
- Có thể chịu tải trọng cuộn dây tối đa 200kg.

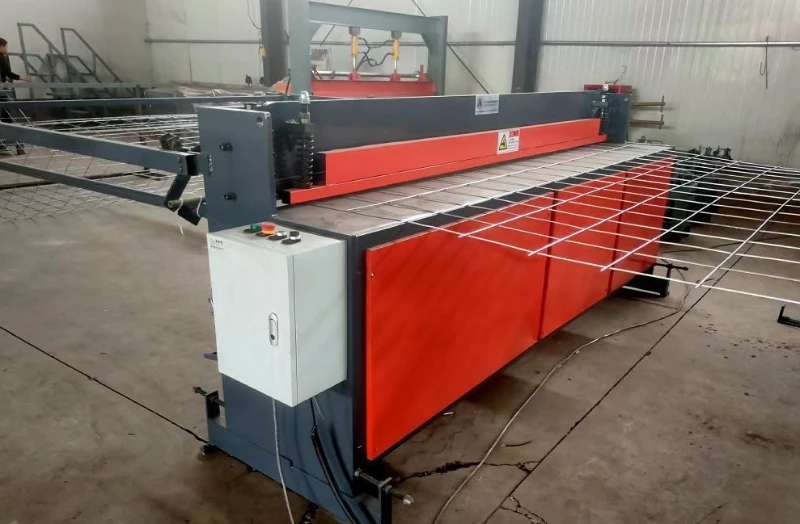

- Máy cắt tấm lưới phẳng kèm giá đỡ phôi sau cắt

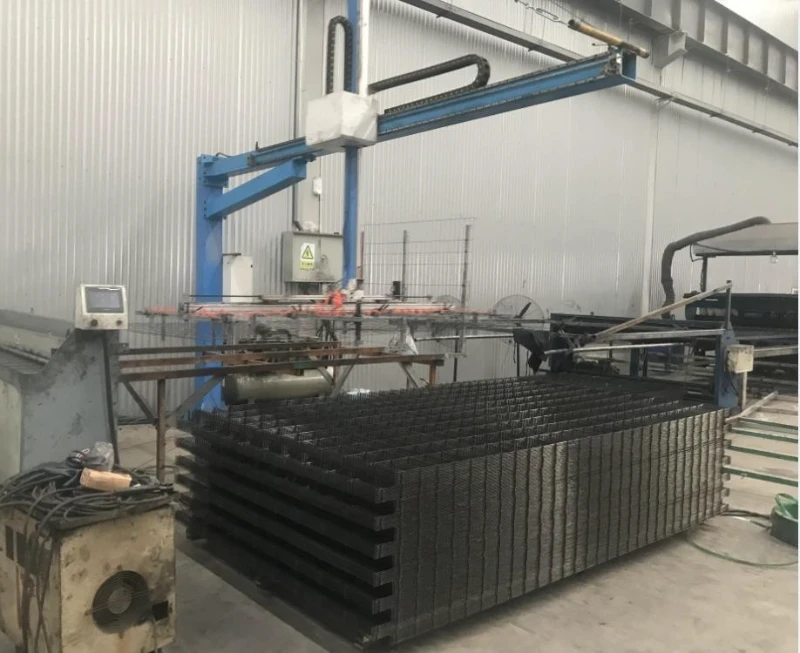

- Hệ thống robot xếp chồng lưới tự động
- Robot xếp lưới một cách chính xác và gọn gàng.
- Thuận tiện cho khâu đóng gói và giảm chi phí nhân công.
- Hệ thống có khả năng tự động điều chỉnh thông minh chiều cao xếp chồng của lưới.

Điều kiện lắp đặt & sử dụng
Các điều kiện môi trường để sử dụng thiết bị như sau:
- Nhiệt độ môi trường sử dụng: 0 ~ +50 °C
- Khu vực nhà xưởng không có thiết bị gây nhiễu từ trường mạnh.
- Sử dụng trong nhà (có mái che).
- Nền nhà xưởng bằng phẳng, chịu lực tốt.
Yêu cầu về nguồn điện và hệ thống làm mát:
| Hạng mục | Thông số |
Lưu ý |
|
| Điều kiện nguồn điện | Điện áp và tần số định mức | 380V 3 pha 50HZ | – Không được sử dụng aptomat thông minh.
– Khoảng cách từ trạm biến áp đến thiết bị < 50m. |
| Phạm vi biến động điện áp bên ngoài | +/- 10% | ||
| Công suất máy biến áp bên ngoài | > 100KVA | ||
| Đường dây nguồn kết nối | Dây đồng 120mm2 x 3 | ||
| Hệ thống làm mát bằng nước | Dung tích bể chứa | 1m3 | – Nước sạch đạt tiêu chuẩn công nghiệp. |
| Cột áp, áp lực nước | 0.2 – 0.3 MPa
Cột áp 25 – 30m |
||
Danh mục thương hiệu linh kiện
| Linh kiện | Thương hiệu | Quốc gia |
| Bộ điều khiển lập trình PLC | Siemens | Đức |
| Màn hình cảm ứng (HMI) | Siemens | Đức |
| Thiết bị điện hạ thế | Schneider | Pháp |
| Aptomat (Khối ngắt khí tự động) | Schneider | Pháp |
| Bộ nguồn cấp | Schneider | Pháp |
| Bộ biến tần | Delta | Đài Loan |
| Rơ-le trung gian | Schneider | Pháp |
| Động cơ Servo | Mitsubishi | Nhật Bản |
| Bộ driver điều khiển Servo | Mitsubishi | Nhật Bản |
Máy nắn thẳng và cắt đoạn tốc độ cao
Dưới đây là các thông tin chi tiết về máy nắn thẳng và cắt đoạn – Một công đoạn trong dây chuyền hàn lưới thép tự động:
Tính năng máy nắn thẳng thép dây
- Tốc độ nắn thẳng:
- Tốc độ tối đa đạt 130 m/phút.
- Tốc độ vận hành ổn định 120 m/phút.
- Sai số chiều dài cắt đoạn: <1mm.
- Độ thẳng của thanh thép sau khi nắn đạt <2mm/m.
- Vật liệu áp dụng:
- Các loại thép thanh tròn cán nguội.
- Thép có gân cán nguội.
- Thép thanh tròn cán nóng.
- Thép có gân cán nóng.
- Điều khiển thông minh:
- Máy áp dụng hệ thống điều khiển PLC.
- Vận hành bằng màn hình cảm ứng.
- Cơ cấu cắt đoạn sử dụng động cơ servo chính xác tuyệt đối.
- Điều tốc bằng biến tần, hệ thống đơn giản và độ tin cậy cao.
- Máy có khả năng duy trì vận hành không sự cố trong thời gian dài dưới điều kiện làm việc tiêu chuẩn.
- Công nghệ tiên tiến, đồng bộ với các công nghệ hiện đại trên thế giới.

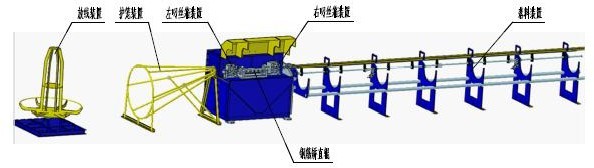

Cấu tạo của máy nắn thẳng thép dây
| Hạng mục | Hình ảnh |

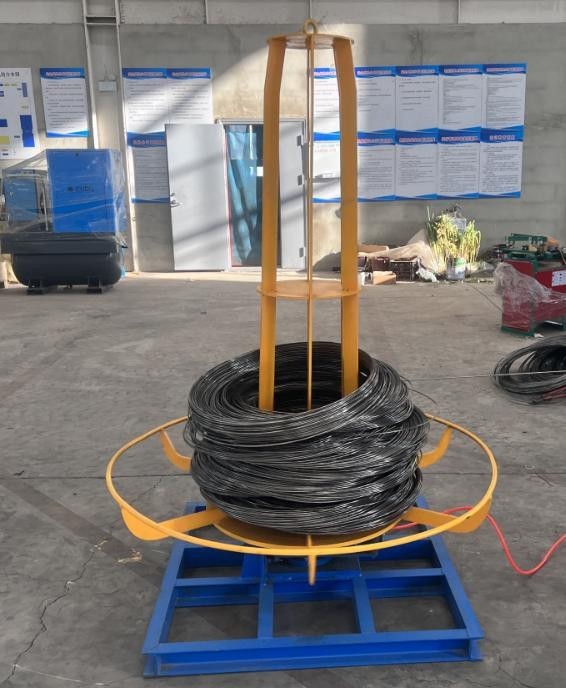

| Giá xả dây / Giá nhả phôi:
– Có khả năng chịu tải cuộn dây trọng lượng 1 Tấn. |
![]() |

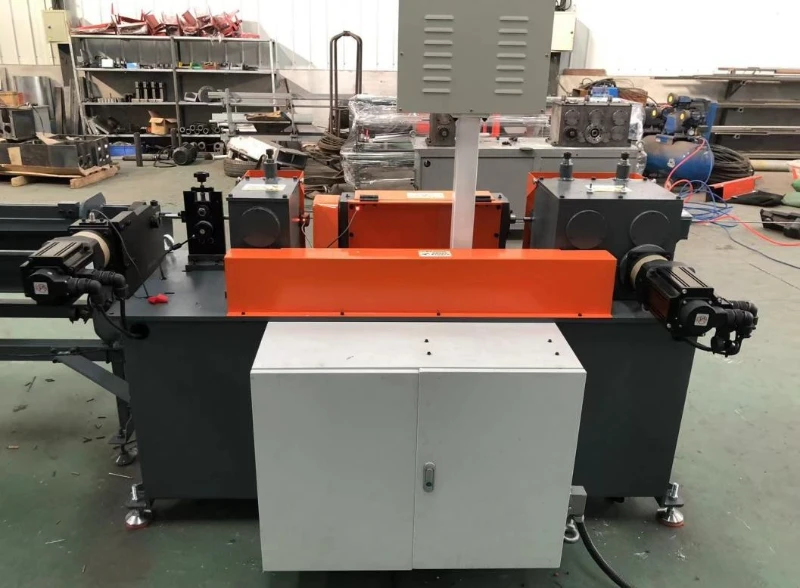

| Phương thức truyền động:
– Dây được cấp đi bởi động cơ chính tốc độ cao công suất 4.0KW. – Cắt đoạn bằng động cơ servo 2.6KW => Giúp quá trình vận hành ổn định và chính xác hơn. |
![]() |

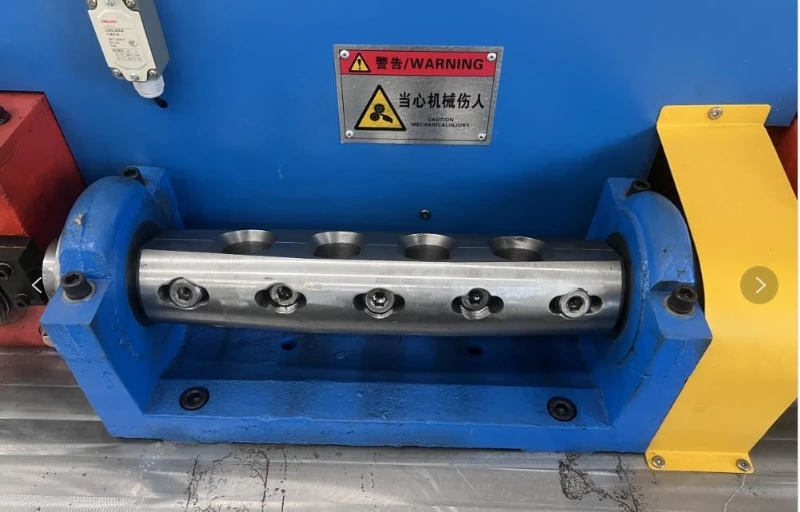

| Con lăn nắn thẳng:
– Được chế tạo từ vật liệu thép hợp kim cao cấp qua xử lý nhiệt đặc biệt, độ bền cao. – Lực miết làm thẳng không gây xước bề mặt dây thép. – Không làm tổn hại đến lớp bề mặt của dây. |
![]() |
| Hệ thống điều khiển:
– Tủ điện điều khiển tích hợp trực tiếp trên thân máy. – Tốc độ nắn, chiều dài cắt và số lượng sản lượng đầu ra được cài đặt qua PLC, CNC. – Có bộ nhớ lưu trữ chuẩn hóa giúp vận hành thân thiện, điều chỉnh thuận tiện. |
![]() |

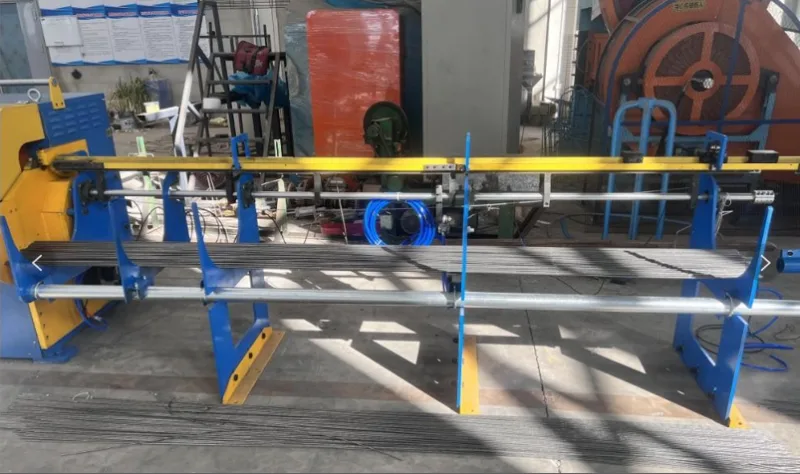

| Cơ cấu đỡ và gom dây thành phẩm:
– Giá đỡ lật mặt chuyên dụng dùng để thu gom dây thẳng thành phẩm. – Kết cấu từ thép hộp và thép tấm rất cứng vững. – Thiết kế hệ thống xylanh khí nén để đẩy gạt dây xếp thẳng hàng quy củ. |
![]() |
Thông số máy nắn cắt thép dây
- Model sản phẩm: YS3-6 CNC
- Tốc độ nắn thẳng: 120 – 130 m/phút
- Phạm vi chiều dài nắn cắt: 0.5 – 3m
- Động cơ chính: Biến tần kết hợp động cơ tốc độ cao 7.5KW
- Động cơ cắt Servo: 4.0KW
- Sai số cắt đoạn: <1mm
- Độ thẳng thanh thép: Trong phạm vi sai số 2mm trên mỗi mét chiều dài
- Tần số định mức: 50HZ / Điện áp nguồn cấp: 3 pha 380V
- Diện tích mặt bằng chiếm dụng: 9 x 2.0m
- Trọng lượng máy: 1.5 Tấn
Giá máy hàn lưới thép công nghiệp
Dưới đây là bảng danh mục báo giá các thiết bị của dây chuyền hàn lưới thép mới nhất:
| STT | Tên thiết bị | Số lượng | Đơn vị | Giá tham khảo (VNĐ) |
| 1 | Máy hàn lưới thép chính | 1 | Bộ | 620.000.000 |
| 2 | Cơ cấu kéo lưới Servo đôi | 1 | Bộ | 145.000.000 |
| 3 | Cụm nắn thẳng dây dọc sơ bộ | 1 | Bộ | 50.000.000 |
| 4 | Cơ cấu cấp phôi ngang tự động | 1 | Bộ | 55.000.000 |
| 5 | Hệ thống giá xả dây dọc (cuộn) | 21 | Cái | 63.000.000 |
| 6 | Máy cắt tấm lưới thành phẩm | 1 | Bộ | 86.000.000 |
| 7 | Hệ thống Robot xếp chồng lưới | 1 | Hệ | 150.000.000 |
| 8 | Máy nắn thẳng và cắt dây phụ trợ | 1 | Bộ | 130.000.000 |
| 9 | Hộp phụ tùng thay thế tiêu chuẩn | 1 | Hộp | Tặng kèm |
| Tổng | Giá trị trọn bộ dây chuyền (Chưa VAT) | 1.299.000.000 |
Lưu ý: Đây chỉ là bảng giá tham khảo, giá thực tế sẽ phụ thuộc vào cấu hình tùy chọn theo nhu cầu thực tế của khách hàng.

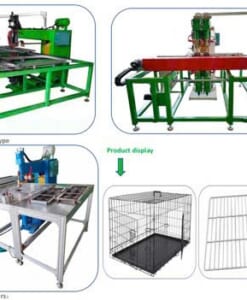

Ứng dụng của máy hàn lưới thép YS-HWJ 1000A
Máy hàn lưới thép YS-HWJ-1000A chuyên sản xuất các loại lưới thép cụ thể phục vụ trực tiếp cho các ngành công nghiệp sau:
- Ngành Xây dựng & Bê tông đúc sẵn
- Hàn lưới gia cường sàn bê tông: Các tấm lưới thép phi 3, phi 4, phi 5, phi 6 để lót sàn nhà xưởng, sàn nhà cao tầng trước khi đổ bê tông.
- Hàn lưới làm tấm tường bê tông: Làm lõi cho các tấm tường bê tông đúc sẵn, tấm tường cách âm, cách nhiệt trong kết cấu nhà lắp ghép.
- Hàn lưới lót đổ đường, sân bãi: Làm móng gia cố cho đường giao thông nội bộ, đường bê tông nông thôn, hoặc nền sân bãi chịu tải của kho vận.
- Ngành Cầu đường, Đường hầm & Thủy lợi
- Hàn lưới phun bê tông gia cố vách hầm: Các tấm lưới thép dày cố định vuông vức để ốp vào vách hầm giao thông, hầm mỏ.
- Hàn kết cấu lưới gia cố mặt cầu: Các hệ lưới thép có độ gân cán nóng/cán nguội chịu lực cực cao để làm lớp xương chịu tải cho mặt cầu.
- Hàn lưới làm rọ đá, kè đê: Để dựng thành các hệ rọ đựng đá hộc, phục vụ cho việc kè đê sông, đê biển, chống sạt lở đất.
- Ngành Chăn nuôi & Nông nghiệp công nghệ cao
- Hàn lưới làm chuồng trại công nghiệp: Để dựng chuồng gà, chuồng heo, chuồng bồ câu khép kín trong các trang trại vĩ mô.
- Hàn lưới làm giàn thông minh: Làm giá đỡ cho cây trồng, hệ thống thủy canh hoặc làm khung nhà kính chống chịu gió bão.

- Ngành Công nghiệp Phụ trợ & Đồ gia dụng
- Hàn lưới làm hàng rào khu công nghiệp: Lưới thép rào bảo vệ bao quanh nhà máy, kho bãi, hoặc hành lang an toàn đường cao tốc.
- Hàn lưới làm pallet thép, xe đẩy: Pallet sắt chứa hàng, giỏ đựng hàng trong siêu thị, hoặc kệ trưng bày sản phẩm đòi hỏi độ chịu lực tốt.

Máy hàn lưới thép tự động thông minh YS-HWJ-1000A là giải pháp tối ưu cho bài toán nâng tầm năng suất mà các chủ xưởng đang tìm kiếm. Sở hữu một hệ thống máy móc bền bỉ, linh kiện chuẩn quốc tế từ Siemens, Mitsubishi, Schneider,… YS-HWJ 1000A là một giải pháp tự động hóa quy trình sản xuất lưới thép đạt chuẩn chất lượng cao.
Liên hệ ngay tới VNTECH để được tư vấn chi tiết giải pháp hàn lưới thép phù hợp với sản phẩm của bạn.
VNTECH - Đơn vị cung cấp máy móc gia công cơ khí chính hãng, uy tín, đa dạng về chủng loại, đáp ứng mọi nhu cầu sản xuất. Để được tư vấn chi tiết và nhận báo giá tốt nhất, quý khách vui lòng liên hệ theo thông tin bên dưới.
________________
THÔNG TIN LIÊN HỆ
- Địa chỉ văn phòng:
- Địa chỉ Hà Nội: NO-05A23, Khu/Ngõ 1 Nguyễn Khắc Viện, Khu tái định cư Giang Biên, Hà Nội
- Chi Nhánh Đà Nẵng: Lô 11, Khu A4, Nguyễn Sinh Sắc, Hoà Minh, Liên Chiểu, Đà Nẵng
- Chi Nhánh HCM: 43 Đường N2, KP Thống Nhất, Dĩ An, Bình Dương
- SĐT: 0984.537.333
- Email: sale@vntechcnc.vn
- Facebook: https://www.facebook.com/vntechcnc
- Website: https://thietbivntech.vn
