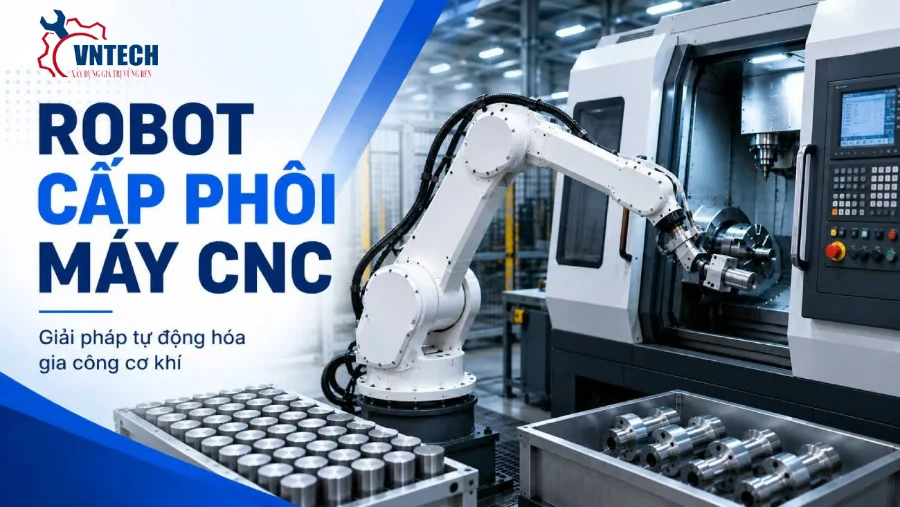

Robot cấp phôi: Giải pháp x3 năng suất, giảm 70% nhân công

Robot cấp phôi đang trở thành xu hướng tự động hóa giúp các doanh nghiệp sản xuất x3 năng suất và giảm 70% chi phí nhân công. Việc ứng dụng cánh tay robot công nghiệp vào công đoạn nạp – gắp phôi giúp duy trì ổn định nhịp độ sản xuất, gia tăng sự chính xác và triệt tiêu tối đa rủi ro tai nạn lao động.

Cánh tay robot cấp phôi có thể tích hợp linh hoạt với các dòng máy phay tiện CNC, máy đột dập, máy ép thủy lực hay máy cắt laser,… giúp chuẩn hóa chu kỳ gia công với độ chính xác lặp lại gần như tuyệt đối, mở ra tiêu chuẩn mới cho mô hình nhà máy thông minh.

Nội dung bài viết

1 Robot cấp phôi là gì?
2 Tại sao doanh nghiệp sản xuất cần Robot cấp phôi?
3 Các loại Robot cấp phôi trong công nghiệp
4 Cấu tạo một Robot cấp phôi hoàn chỉnh
5 Quy trình tích hợp Robot cấp phôi vào nhà xưởng

Robot cấp phôi là gì?

Robot cấp phôi là hệ thống thiết bị tự động được thiết kế để thực hiện chuỗi thao tác: gắp phôi nguyên liệu từ khay chứa/băng tải, di chuyển và định vị chính xác vào vị trí gá kẹp của máy sản xuất (máy tiện/phay CNC, máy dập, máy ép nhựa, máy bào rãnh V, máy cắt laser,…), đồng thời tự động lấy thành phẩm ra khỏi máy sau khi gia công xong.

Hệ thống vận hành dựa trên sự phối hợp đồng bộ giữa: Bộ điều khiển trung tâm, cánh tay robot, cụm tay kẹp Gripper và Tín hiệu giao tiếp (I/O) với máy công cụ.

Phát tín hiệu:

Máy công cụ sẽ phát tín hiệu I/O thông báo “Sẵn sàng nạp phôi”.

Gắp phôi:

Robot nhận tín hiệu, di chuyển đến vị trí bàn tích phôi.
Sử dụng cụm tay kẹp robot để gắp phôi thô.

Nạp phôi & Lấy thành phẩm:

Đối với hệ thống tay kẹp đơn:
- Robot đi vào gắp thành phẩm ra trước.
- Sau đó đưa phôi thô vào vị trí gá kẹp.
Đối với hệ thống tay kẹp kép:
- Robot gắp phôi thô sẵn trên tay, đi vào gắp thành phẩm ra.
- Và lập tức xoay đầu đặt phôi thô vào gá kẹp chỉ trong vài giây.

Xác nhận & Khởi động:

Robot phát tín hiệu cho máy công cụ để máy bắt đầu chu kỳ gia công mới.
Đồng thời robot di chuyển thành phẩm ra vị trí quy định.

Tại sao doanh nghiệp sản xuất cần Robot cấp phôi?

Dưới đây là các lợi ích của doanh nghiệp sản xuất khi trang bị Robot cấp phôi:

Tăng 30% – 50% năng suất tổng thể:
- Robot duy trì nhịp độ làm việc chính xác liên tục 24/7.
- Giúp tối ưu hóa tối đa thời gian máy đứng chờ phôi.
Cắt giảm 70% – 80% chi phí nhân công trực tiếp:
- Một hệ thống robot tự động thay thế cho 2 – 4 công nhân.
- Giúp doanh giảm quỹ lương.
- Giải quyết dứt điểm bài toán biến động nhân sự.
Triệt tiêu 100% nguy cơ tai nạn lao động:
- Thay thế con người trong các công đoạn nguy hiểm.
- Đảo đảm an toàn tuyệt đối và tuân thủ chuẩn HSE.
Giảm tỷ lệ phế phẩm xuống dưới 0%:
- Robot cấp phôi triệt tiêu hoàn toàn sai sót do thao tác thủ công.
- Đảm bảo chất lượng đồng đều cho hàng loạt thành phẩm.
Rút ngắn 50% thời gian hoàn vốn:
- Tối ưu chi phí vận hành + tận dụng tối đa công suất máy.
- Doanh nghiệp nhanh chóng thu hồi vốn (từ 12 – 18 tháng).

Các loại Robot cấp phôi trong công nghiệp

VNTECH cung cấp đầy đủ các loại Robot cấp phôi trong công nghiệp theo từng ứng dụng gia công thực tế:

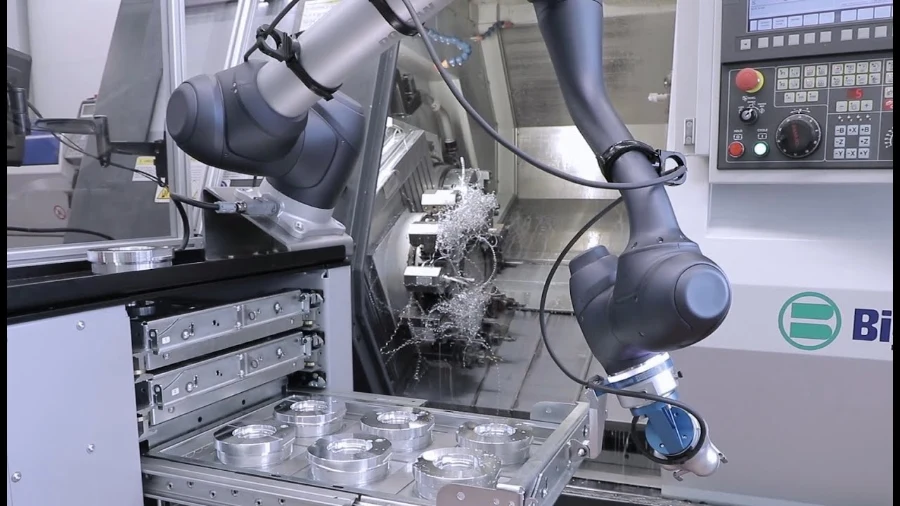

Robot cấp phôi máy tiện CNC

Robot cấp phôi máy tiện CNC là giải pháp tự động hóa chuyên dùng để nạp phôi thô dạng hình học tròn (trục, đĩa, ống) vào mâm cặp thủy lực của máy tiện và gắp thành phẩm sau khi tiện xong ra ngoài.

Loại robot sử dụng:

Cánh tay Robot 6 bậc: Cho độ linh hoạt tối đa khi luồn lách qua cửa máy tiện.
Robot SCARA tốc độ cao: Thích hợp cho các chi tiết nhỏ, nhẹ, cấp phôi từ khay đứng.

Quy trình vận hành:

Gắp phôi:
- Robot nhận tín hiệu I/O từ máy tiện.
- Di chuyển đến bàn tích phôi gắp phôi bằng cụm tay kẹp.
Đổi phôi:
- Cửa máy tiện mở tự động.
- Robot đi vào, tay kẹp 1 gắp thành phẩm vừa tiện xong ra khỏi mâm cặp.
- Xoay đầu kẹp 180 độ để đưa phôi thô vào mâm cặp.
Kẹp & Khởi động:
- Robot rút ra ngoài, phát tín hiệu cho máy tiện chạy chu kỳ mới.
- Robot đặt thành phẩm vào khay chứa.

Ứng dụng:

Gắp phôi trục xe máy, trục động cơ, bánh răng, vòng bi, bu-lông cỡ lớn.
Tự động xịt khí nén thổi sạch mạt sắt trên mâm cặp thủy lực trước khi gá phôi mới.
Phân loại và xếp thành phẩm vào khay Pallet theo đúng quy cách.

Robot cấp phôi máy phay CNC

Hệ thống robot tự động gắp phôi khối, phôi đúc, phôi định hình đặt vào ê-tô khí nén hoặc bàn gá của trung tâm gia công phay đứng/ngang (VMC/HMC).

Loại robot sử dụng:

Robot cộng tác (Cobot): Thích hợp cho xưởng vừa và nhỏ, làm việc ngay cạnh kỹ thuật viên.
Robot 6 trục công nghiệp: Dành cho các dây chuyền sản xuất hàng loạt tốc độ cao.

Quy trình vận hành:

Xác định phôi: Robot gắp phôi khối từ băng tải hoặc khay định hình.
Làm sạch gá:
- Cửa máy phay mở.
- Robot đưa vòi xịt khí/nước làm sạch mạt sắt trên bề mặt ê-tô.
Gá phôi & Định vị:
- Đặt phôi vào ê-tô, ép chặt phôi xuống mặt chuẩn.
- Robot rút tay ra ngoài và đóng cửa máy.
Thu hồi: Sau khi phay xong, robot vào gắp thành phẩm đưa qua trạm rửa/thổi khô và xếp khay.

Ứng dụng:

Gia công vỏ hộp số, lốc máy, khuôn mẫu, linh kiện nhôm định hình, gá kẹp cơ khí.
Lật mặt phôi để máy phay gia công tiếp mặt thứ 2.

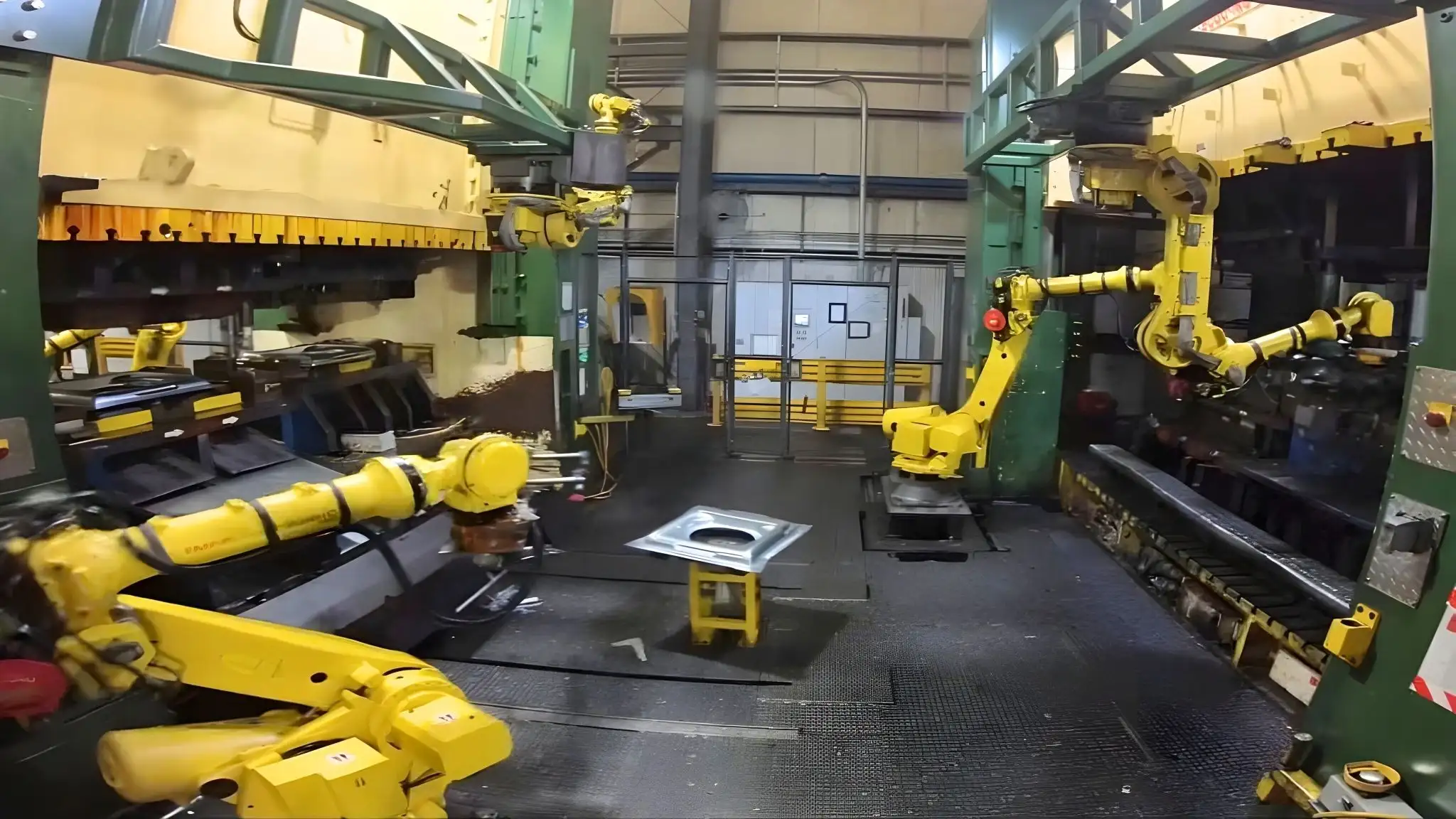

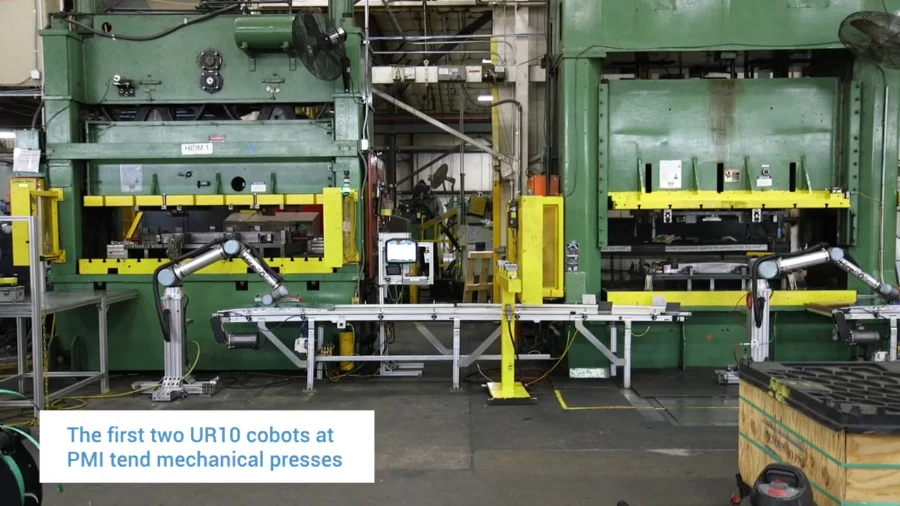

Robot cấp phôi máy dập

Đây là giải pháp thay thế hoàn toàn con người trong các công đoạn dập định hình kim loại tấm nguy hiểm, truyền phôi liên tục giữa các máy dập trong dây chuyền.

Loại robot sử dụng:

Robot dập 4 trục tốc độ cao: Tối ưu hóa hành trình ngang – đứng với gia tốc cực lớn.
Robot 6 trục tải trọng trung bình: Dành cho các công đoạn dập chi tiết phức tạp cần xoay góc.

Quy trình vận hành:

Tách phôi:
- Cụm hút chân không hoặc nam châm từ tính gắp 1 tấm tôn thô..
Nạp khuôn:
- Đưa tấm tôn vào đúng vị trí cối dập.
- Phát tín hiệu cho máy dập dập xuống.
Chuyển tiếp:
- Máy dập nâng lên => Robot gắp bán thành phẩm sang máy dập số 2.
- Lặp lại cho đến máy dập cuối cùng để ra thành phẩm.

Ứng dụng:

Dập vỏ chi tiết ô tô, xe máy, vỏ tủ lạnh, máy giặt, linh kiện tủ điện, đồ gia dụng inox.
Bôi trơn tự động (phun dầu) lên bề mặt tôn tấm trước khi đưa vào khuôn dập.

Robot cấp phôi máy ép nhựa

Robot chuyên dụng lắp đặt trực tiếp trên đỉnh máy ép nhựa để gắp sản phẩm nhựa nóng ra khỏi khuôn ngay khi vừa mở.

Loại robot sử dụng

Robot dạng cổng: Kết cấu khung vuông gá trên đỉnh máy, di chuyển thả tay gắp thẳng đứng xuống lòng khuôn.
Robot 6 trục gá sàn / gá đỉnh máy: Dành cho các sản phẩm nhựa phức tạp cần luồn lách.

Quy trình vận hành

Robot nhận tín hiệu “Khuôn mở hoàn toàn” từ máy ép nhựa => Tay robot hạ nhanh xuống lòng khuôn.
Cụm núm hút chân không kẹp/hút chặt sản phẩm nhựa và cuống phun nhựa.
Robot rút lên trên, di chuyển ra ngoài vùng an toàn => Máy ép đóng khuôn chạy chu kỳ tiếp theo.
Robot thả cuống phun vào máy băm nhựa tái chế, đưa sản phẩm nhựa lên băng tải.

Ứng dụng:

Sản xuất vỏ điện thoại, linh kiện nhựa ô tô, chai lọ nhựa, đồ nhựa gia dụng.
Gắp các ren kim loại nhỏ đặt chính xác vào lòng khuôn nhựa trước khi máy bơm nhựa.

Robot cấp phôi máy cắt Laser

Hệ thống Robot cấp phôi tự động gắp các tấm kim loại nguyên bản khổ lớn nạp vào bàn máy cắt Laser Fiber và gắp thành phẩm ra khỏi bàn máy.

Loại robot sử dụng:

Robot cổng trục khổ lớn : Dầm thép treo cao chạy trên ray dài, mang cụm chân không tải trọng lớn.
Robot 6 trục tải trọng nặng: Kết cấu gá sàn cố định cạnh máy cắt.

Quy trình vận hành:

Cụm núm hút chân không đa điểm nâng tấm tôn thô từ Pallet chứa.
Thả tấm tôn lên bàn của máy cắt Laser.
Sau khi cắt xong, Robot gắp toàn bộ tấm kim loại ra ngoài.

Ứng dụng:

Cấp phôi tôn sắt, inox, nhôm tấm cho các xưởng gia công chế tạo cơ khí tấm.
Tự động đo độ dày tấm tôn để tránh gắp nhầm chủng loại vật liệu.

Robot cấp phôi máy bào rãnh V

Hệ thống Robot cấp phôi tự động hút các tấm kim loại thô đưa vào bàn máy bào rãnh V CNC, căn chỉnh lề chuẩn xác và đẩy tấm tôn ra ngoài sau khi tạo rãnh gấp thành công.

Loại robot sử dụng:

Robot cổng trục hoặc Robot 6 trục.

Quy trình vận hành:

Robot hút tấm kim loại từ chồng phôi nguyên liệu.
Đặt tấm kim loại lên bàn máy bào V.
Đẩy phôi sát vào các chốt chặn định vị.
Máy bào kẹp chặt tôn và tiến hành bào rãnh.
Hoàn thành chu kỳ, robot hút phôi kéo ra khay chứa.

Ứng dụng:

Bào rãnh V cho các tấm inox trang trí, cabin thang máy, vỏ tủ điện cao cấp, tấm ốp kiến trúc.
Tự động xoay tấm tôn 90 độ để bào tiếp các cạnh còn lại mà không cần con người can thiệp.

Robot cấp phôi máy chấn tôn CNC

Dòng robot đặc thù không chỉ cấp phôi mà còn liên tục nâng, đỡ và xoay tấm tôn nâng đỡ đồng bộ theo đúng hành trình đi xuống và góc uốn của dao chấn.

Loại robot sử dụng:

Robot Robot 6 trục: Được tích hợp phần mềm nội suy gia tốc góc chấn.

Quy trình vận hành:

Robot hút tấm tôn thô từ bàn tích đưa vào giữa cối và dao chấn.
Robot di chuyển cánh tay nâng đỡ tấm tôn đi lên đồng bộ chính xác theo góc uốn để tránh gãy/móp phôi.
Robot rút phôi ra, xoay sang cạnh khác và nạp tiếp vào máy chấn.

Ứng dụng:

Chấn các chi tiết dạng hộp, vỏ tủ điện, máng cáp, cửa thép chống cháy.
Tự động thay đổi vị trí kẹp trên tấm tôn để phù hợp với từng bước chấn phức tạp.

Robot cấp phôi máy kiểm tra chất lượng

Robot chuyên đóng vai trò trợ lý tự động, gắp các sản phẩm sau gia công nạp vào máy đo tọa độ 3D (CMM) hoặc máy kiểm tra ngoại quan Vision AI để phân loại hàng.

Loại robot sử dụng:

Robot SCARA hoặc Robot cộng tác

Quy trình vận hành:

Robot gắp sản phẩm vừa gia công xong từ băng tải ra.
Đặt nhẹ nhàng chi tiết lên bàn đo của máy CMM hoặc trạm chiếu sáng Camera Vision.
Nhận kết quả từ máy đo.
- Nếu ĐẠT (OK): Đưa vào thùng hàng thành phẩm.
- Nếu LỖI (NG): Đưa vào khay phế phẩm để kiểm tra lại.

Ứng dụng:

Kiểm tra kích thước linh kiện điện tử, bánh răng chính xác, chi tiết y tế, trục khuỷu động cơ.
Tự động đánh dấu mã QR Code hoặc ký hiệu OK/NG lên bề mặt chi tiết.

Cấu tạo một Robot cấp phôi hoàn chỉnh

Một hệ thống Robot cấp phôi hoàn chỉnh trong nhà xưởng công nghiệp gồm 6 cụm thành phần chính:

Cánh Tay Robot: Là bộ khung cơ khí di chuyển và định vị phôi trong không gian.

Robot 6 trục khớp xoay: Cho khả năng xoay trở tối đa trong không gian 3D.
Robot SCARA: Tối ưu chuyển động gia tốc cao trên mặt phẳng nằm ngang.
Robot Cartesian / Cổng trục (Gantry): Chạy trên dầm ray cố định, phù hợp phôi nặng hoặc khổ lớn.
Robot cộng tác (Cobot): Thiết kế bo tròn, tích hợp cảm biến va chạm an toàn để làm việc cạnh con người.

Cụm tay kẹp chuyên dụng: Là bộ phận tiếp xúc trực tiếp với phôi để gắp, giữ và thả phôi.

Tay kẹp khí nén:
- Dùng xi-lanh khí nén kẹp 2 chấu hoặc 3 chấu.
- Phù hợp phôi kim loại cứng (trục, đĩa, khối).
Cụm hút chân không:
- Sử dụng núm hút silicone/rubber kết hợp bộ tạo chân không.
- Chuyên gắp phôi tấm tôn, inox, kính, nhựa.
Tay kẹp nam châm:
- Dùng nam châm điện hoặc nam châm vĩnh cửu bật/tắt bằng khí nén.
- Tối ưu cho phôi thép đúc/dập.
Cụm tay kẹp kép:
- Thiết kế 2 đầu kẹp trên cùng một cổ robot.
- 1 đầu gắp thành phẩm ra, 1 đầu nạp phôi thô vào.
Bộ đổi tay kẹp nhanh:
- Cho phép robot tự động thay đổi nhiều loại tay kẹp khác nhau khi chuyển mã hàng.

Hệ thống tích trữ & cấp phôi: Đảm bảo phôi luôn sẵn sàng.

Bàn xoay tích phôi:
- Công nhân xếp phôi bên ngoài trong khi robot gắp phôi bên trong.
Băng tải phôi:
- Băng tải con lăn, băng tải xích hoặc PVC chở phôi liên tục vào vùng gắp của robot.
Phễu rung cấp phôi:
- Tự động định hướng và cấp các chi tiết nhỏ (bu-lông, ốc ren, chốt).
Tháp tích phôi / Giá Pallet phân tầng:
- Xếp chồng nhiều khay phôi theo chiều đứng để tiết kiệm diện tích nhà xưởng.

Hệ thống định vị & nhận diện

Cảm biến quang, cảm biến tiệm cận, cảm biến áp suất khí nén.

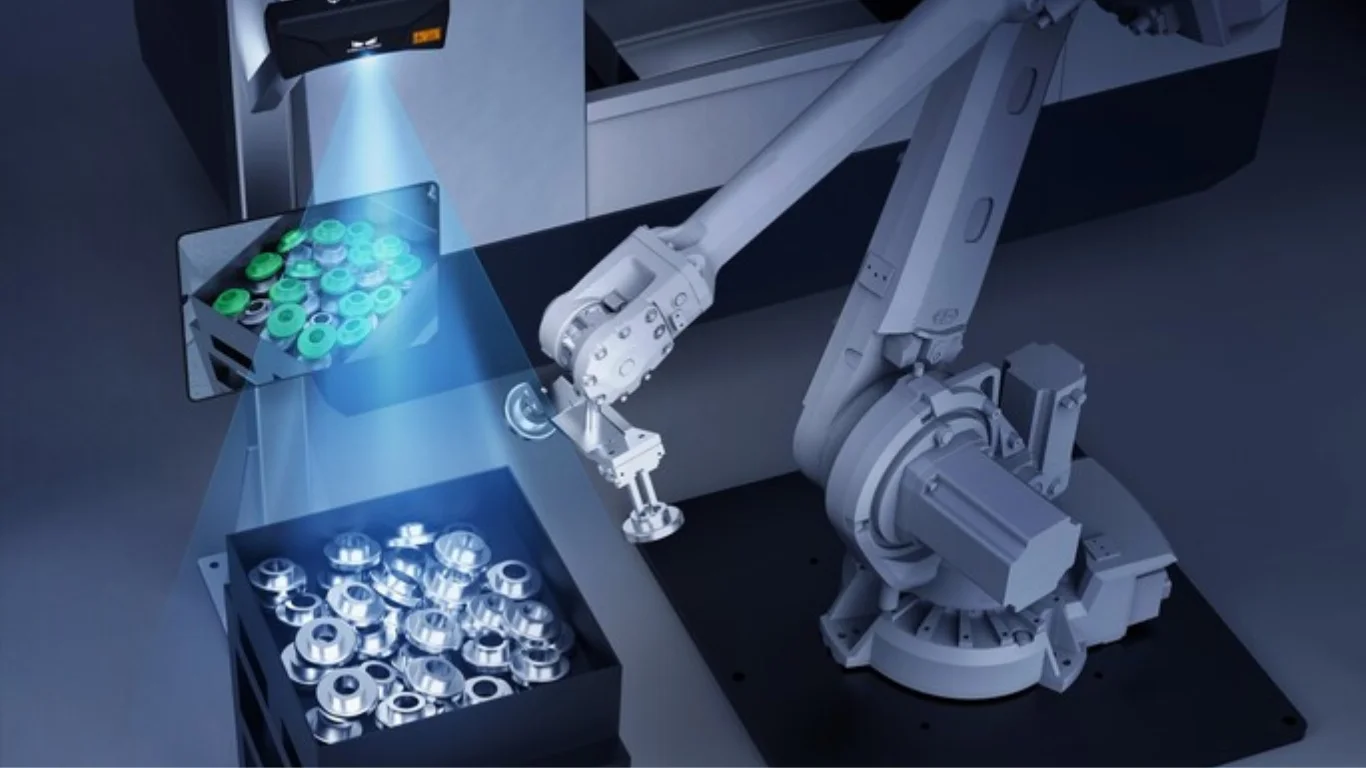

Hệ thống Camera Vision 2D/3D AI):
- Chụp ảnh nhận diện hình dạng, tọa độ tâm và góc lệch của phôi.
- Khi phôi nằm lộn xộn hoặc trên băng tải đang chuyển động.
Định vị Laser / Cảm biến khoảng cách:
- Đo khoảng cách chính xác từ mỏ kẹp đến bề mặt phôi trước khi kẹp.

Tủ điều khiển & Giao diện lập trình

Bộ điều khiển Robot:
- Chứa bo mạch thuật toán tính toán động học.
- Điều khiển quỹ đạo chuyển động và tốc độ các trục.
Bộ điều khiển PLC trung tâm:
- Quản lý logic toàn bộ trạm.
Màn hình giao diện HMI & Tay dạy học:
- Cho phép kỹ thuật viên thao tác, cài đặt thông số, lập trình tọa độ và theo dõi trạng thái lỗi.
Cổng giao tiếp truyền thông:
- Sử dụng các chuẩn công nghiệp như: Profinet, Ethernet/IP, Modbus TCP, I/O khô.
- Đồng bộ hóa tín hiệu đóng/mở cửa máy, kẹp/nhả mâm cặp.

Hệ thống an toàn

Rào chắn an toàn:
- Lưới thép khung nhôm định hình bao quanh vùng làm việc của robot.
Cửa quang an toàn & Khóa interlock:
- Tự động ngắt hoặc giảm tốc độ robot khi có người bước vào vùng nguy hiểm.
Nút dừng khẩn cấp (E-Stop):
- Bố trí tại nhiều vị trí để ngắt nguồn tức thì khi xảy ra sự cố.
Cụm phụ kiện hỗ trợ gia công:
- Xi-lanh mở cửa máy tự động: Tự động đóng/mở cửa máy CNC/Máy dập theo lệnh từ robot.
- Cụm xịt khí / Vòi phun dung dịch: Thổi sạch mạt sắt, bavia và làm khô gá kẹp trước khi nạp phôi mới.

Quy trình tích hợp Robot cấp phôi vào nhà xưởng

Để đảm bảo hệ thống đi vào hoạt động ổn định, quy trình tích hợp Robot cấp phôi được VNTECH thực hiện theo 6 bước:

Khảo sát & Phân tích yêu cầu (Audit & Specs):

Kỹ sư khảo sát thực tế nhà xưởng, đo đạc kích thước, trọng lượng phôi.
Tính toán chu kỳ gia công hiện tại.
Kiểm tra không gian thao tác quanh máy.

Lập phương án & Mô phỏng 3D (Simulation):

Lựa chọn model Robot, thiết kế cụm Gripper chuyên dụng và mô phỏng 3D.
Kiểm tra tầm vươn, tính toán chính xác thời gian chu kỳ và kiểm tra nguy cơ va chạm.

Gia công chế tạo & Lập trình Offline:

Tiến hành gia công cơ khí cụm tay kẹp, bàn tích phôi.
Lắp ráp tủ điện điều khiển và viết chương trình PLC/Robot.

Lắp ráp & Chạy thử tại xưởng tích hợp (FAT):

Lắp đặt hoàn chỉnh toàn bộ hệ thống tại xưởng.
Chạy thử nghiệm gắp phôi thực tế để hiệu chỉnh độ chính xác.

Lắp đặt & Bàn giao tại xưởng khách hàng (SAT):

Vận chuyển thiết bị đến nhà xưởng khách hàng,.
Kết nối tín hiệu I/O với máy công cụ.
Căn chỉnh tọa độ thực tế và tiến hành nghiệm thu bàn giao.

Đào tạo vận hành & Bảo hành bảo trì:

Đào tạo trực tiếp cho kỹ thuật viên của khách hàng làm chủ phần mềm.
Hướng dẫn vận hành, xử lý sự cố cơ bản và thực hiện cam kết bảo trì định kỳ.

Nếu doanh nghiệp của bạn đang tìm kiếm giải pháp robot cấp phôi tự động cho máy CNC, máy dập, máy ép nhựa hay máy bào rãnh V để nâng cao năng suất và tối ưu chi phí vận hành:

Hãy liên hệ ngay với VNTECH để được tư vấn kỹ thuật, khảo sát nhà xưởng và nhận phương án mô phỏng 3D miễn phí!

VNTECH - Đơn vị cung cấp máy móc gia công cơ khí chính hãng, uy tín, đa dạng về chủng loại, đáp ứng mọi nhu cầu sản xuất. Để được tư vấn chi tiết và nhận báo giá tốt nhất, quý khách vui lòng liên hệ theo thông tin bên dưới.
