Robot gắp và đặt ngày càng khẳng định tính ứng dụng vượt trội và trở thành mắt xích không thể thiếu trong các dây chuyền sản xuất hiện đại. Với khả năng tương thích linh hoạt cùng hệ thống camera thị giác, Pick and Place Robots đảm nhận xuất sắc mọi tác vụ từ bốc xếp bánh kẹo tốc độ cao, cấp phôi tự động cho máy CNC, lắp ráp bảng mạch điện tử cho đến nâng dỡ bao bì tải trọng lớn lên pallet,…

Hệ thống Robot gắp và đặt giúp nhà máy vận hành liên tục 24/7 với độ chính xác và năng suất tối đa trong nhiều ngành sản xuất từ cơ khí chính xác, chế biến thực phẩm, dược phẩm cho đến đóng gói và kho vận thông minh

Robot gắp và đặt là gì?

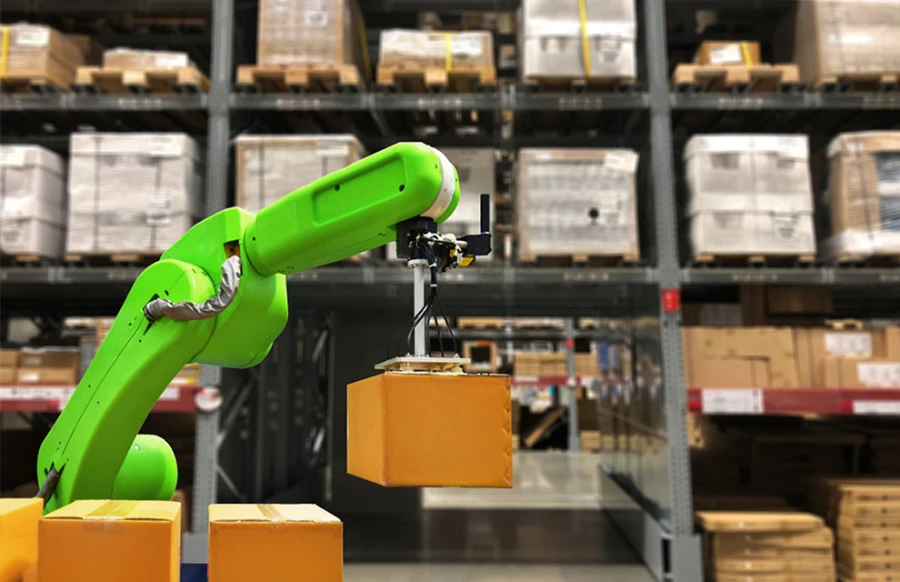

Robot gắp và đặt (Pick and Place Robot) là hệ thống cánh tay robot tự động được lập trình để thực hiện tác vụ bốc – gắp sản phẩm, phôi vật liệu từ một vị trí chỉ định và đặt chính xác sang vị trí khác (như đưa vào khay đóng gói, nạp vào máy gia công hoặc xếp lên pallet).

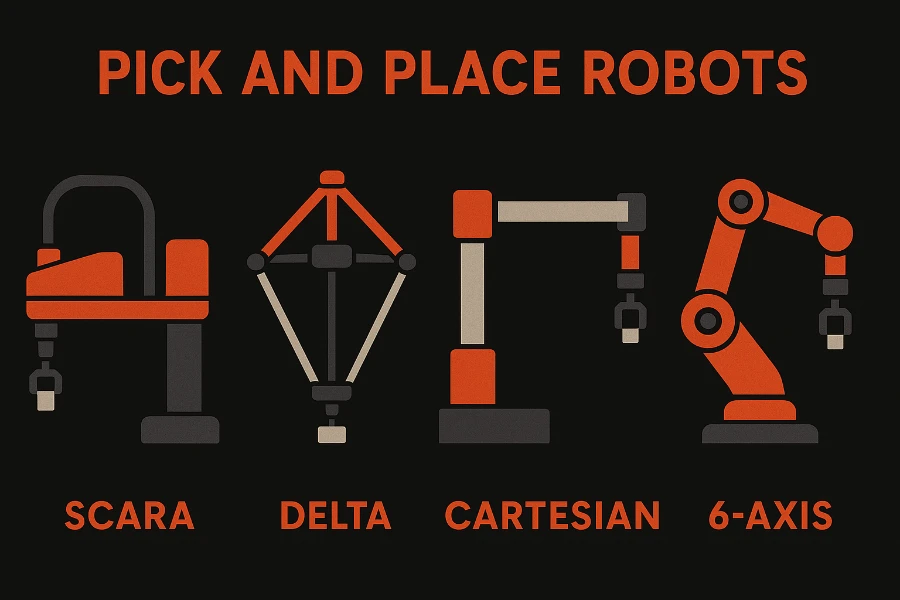

Cấu tạo cơ bản của một hệ thống Robot gắp đặt:

Cánh tay robot: Cơ cấu chuyển động chính.
- Có thể là dạng Robot Delta (robot nhện tốc độ cao).
- Robot SCARA (chuyển động phẳng chính xác).
- Hoặc Robot 6 bậc tự do đa khớp (tầm với xa, tải trọng lớn).
Cơ cấu tay kẹp robot (End-Effector / Gripper):
- Bộ phận trực tiếp giữ phôi.
- Sử dụng giác hút chân không, kẹp khí nén, kẹp điện Servo hoặc kẹp mềm chuyên dụng.
Hệ thống điều khiển & Cảm biến (Controller & Sensors):
- Bộ não xử lý tọa độ.
- Thường kết hợp Camera thị giác 2D/3D Vision để nhận diện phôi lộn xộn.
- Encoder để bám theo băng tải đang chạy.

Vì sao cần chuyển đổi sang Robot Gắp và Đặt?

Chuyển đổi sang Robot Gắp và Đặt là bước đi chiến lược giúp doanh nghiệp giải quyết triệt để 5 điểm nghẽn lớn trong dây chuyền sản xuất:

Tối ưu chi phí nhân sự:

Một trạm robot hoạt động bền bỉ 3 ca không gián đoạn.
Thay thế trực tiếp từ 2–4 công nhân/vị trí.
Doanh nghiệp cắt giảm đáng kể chi phí tuyển dụng, quản lý, tăng ca và loại bỏ rủi ro thiếu hụt lao động sau kỳ nghỉ lễ.

Rút ngắn tốc độ sản xuất:

Robot gắp đặt đạt tốc độ thao tác từ 60 đến 180 nhịp/phút.
Độ chính xác lặp lại 0.01 – 0.03mm.
Duy trì nhịp độ đồng đều tuyệt đối cho toàn bộ dây chuyền.

Triệt tiêu tỷ lệ phôi hỏng & Chuẩn hóa chất lượng:

Lực kẹp/hút từ giác hút chân không hoặc kẹp servo được lập trình chính xác.
Không làm trầy xước bề mặt chi tiết sơn/mạ, dập nát thực phẩm hoặc đặt lệch khay đóng gói.

Đảm bảo an toàn lao động tuyệt đối:

Robot gắp đặt thay thế con người làm việc trong các môi trường độc hại, nhiệt độ cao, bụi bẩn.
Hoặc các vị trí có nguy cơ tai nạn nghiêm trọng như: cửa máy ép dập, máy chấn gấp hay máy đúc áp lực.

Thời gian thu hồi vốn nhanh (ROI 10 – 16 tháng):

Chi phí đầu tư trạm tự động hóa được bù đắp nhanh chóng nhờ:
- Mức tăng sản lượng đầu ra.
- Giảm tỷ lệ hàng lỗi.
- Cắt giảm quỹ lương vận hành hàng tháng.

Giải pháp Robot gắp và đặt theo từng nhu cầu sản xuất

Tùy thuộc vào đặc tính sản phẩm, tải trọng, tốc độ chu kỳ và môi trường nhà xưởng, giải pháp robot gắp và đặt được VNTECH chia thành 4 nhóm ứng dụng trọng tâm:

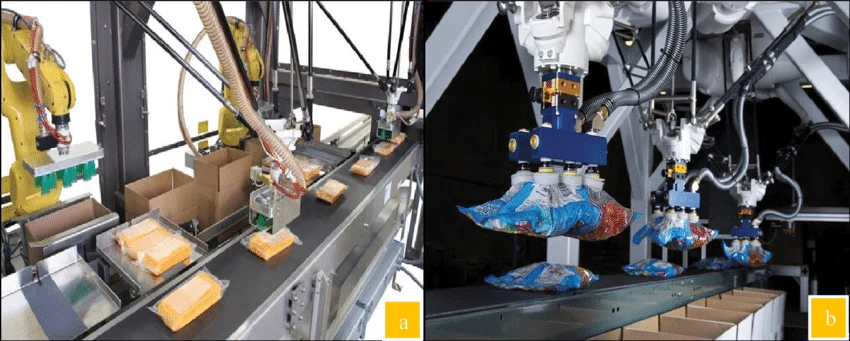

Robot phân loại & đóng gói tốc độ cao

Giải pháp chuyên dụng cho các dây chuyền có lượng sản phẩm nhỏ chạy liên tục với mật độ dày đặc trên băng chuyền.

Cấu hình trạm:
- Sử dụng Robot Delta (Robot nhện 3–4 bậc tự do) treo trên khung vòm.
- Kết hợp hệ thống camera nhận diện 2D/3D Vision.
- Bộ mã hóa bám băng tải Conveyor Tracking.
Thông số vận hành:
- Tốc độ đạt 100 – 180 nhịp/phút.
- Tải trọng gắp nhẹ (0.5 – 3 kg).
Cơ cấu tay gắp: Giác hút chân không đa điểm hoặc ngón tay kẹp mềm silicon.
Ứng dụng tiêu biểu:
- Bốc xếp bánh kẹo, xúc xích, kem, đồ ăn nhanh vào khay nhựa định hình.
- Phân loại vỉ thuốc, ống tiêm, chai lọ mỹ phẩm.
- Bốc tách linh kiện nhựa, linh kiện điện tử siêu nhỏ ra khỏi băng chuyền.

>>> Xem thêm: Giải pháp Robot đóng gói tự động

Robot cấp phôi tự động cho máy gia công

Giải pháp Robot tự động khâu nạp nguyên liệu thô và lấy thành phẩm ra khỏi máy công cụ, loại bỏ nguy cơ tai nạn lao động.

Cấu hình trạm:
- Sử dụng cánh tay Robot 6 bậc
- Hoặc Robot gắn trên ray trượt tuyến tính (7 trục) – phục vụ 2–4 máy cùng lúc.
Thông số vận hành:
- Tải trọng từ 6kg đến 50kg.
- Tầm với mở rộng từ 1.4m đến 2.2m.
- Độ chính xác lặp lại 0.03 mm.
Cơ cấu tay gắp: Tay kẹp cơ khí khí nén hai chiều, kẹp điện Servo điều chỉnh lực hoặc nam châm điện từ.
Ứng dụng tiêu biểu:
- Cấp phôi kim loại cho máy phay CNC, máy tiện CNC, máy mài tự động.
- Đưa phôi tấm vào máy dập kim loại, máy chấn gấp tôn thủy lực.
- Gắp sản phẩm nhựa đúc ra khỏi khuôn máy ép phun.

>>> Xem thêm: Giải pháp Robot cấp phôi tự động cho máy CNC

Robot lắp ráp cơ khí chính xác

Giải pháp này dành riêng cho các công đoạn lắp ghép chi tiết cơ điện tử đòi hỏi độ chuẩn xác cực cao trong không gian làm việc hạn chế.

Cấu hình trạm:
- Sử dụng Robot SCARA 4 trục.
- Hoặc Robot cộng tác (Cobot).
Thông số vận hành:
- Độ chính xác lặp lại đạt tới 0.01 – 0.02 mm.
- Tốc độ phương ngang cực nhanh.
Cơ cấu tay gắp: Cụm đầu siết vít tự động có kiểm soát lực siết, đầu tra keo vi lượng, kẹp gắp vi mạch.
Ứng dụng tiêu biểu:
- Cắm chân linh kiện bảng mạch điện tử PCB, gắn chip, kiểm tra socket.
- Siết ốc vít vỏ điện thoại, linh kiện ô tô, đồng hồ đo áp suất.
- Tra keo chống thấm màn hình, lắp ráp cụm ống kính camera, mắt đọc quang học.

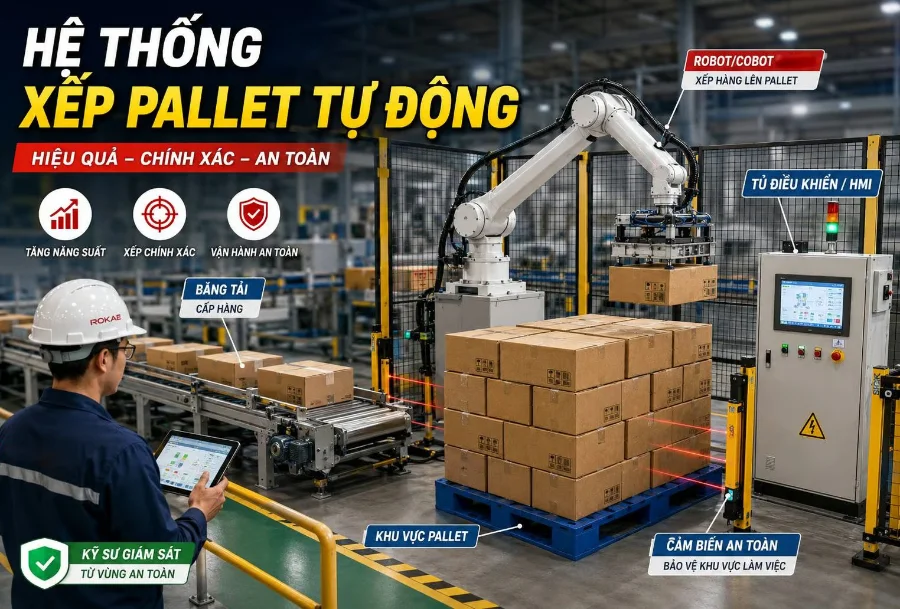

Robot xếp bao, thùng hàng lên Pallet

Giải pháp robot xếp hàng lên Pallet tự động hóa công đoạn cuối dây chuyền, giải phóng hoàn toàn sức lao động nặng nhọc của con người.

Cấu hình trạm:
- Robot bốc dỡ 4–6 trục tải trọng lớn.
- Tích hợp trạm cấp pallet tự động và hệ thống phân chia luồng băng tải.
Thông số vận hành:
- Tải trọng từ 50kg đến 200kg.
- Tầm với bán kính lớn từ 2 – 3m.
Cơ cấu tay gắp: Bàn hút chân không diện tích lớn, cơ cấu tay kẹp dạng nĩa nâng đáy hoặc kẹp ép má bên.
Ứng dụng tiêu biểu:
- Xếp chồng bao xi măng, bao gạo, thức ăn chăn nuôi (25 – 50 kg).
- Bốc xếp thùng carton dầu ăn, két bia, thùng nước ngọt, can hóa chất.
- Dỡ sản phẩm từ pallet nạp vào đầu chuyền đóng gói.

Công nghệ đi kèm trạm Pick and Place Robots

Các công nghệ hiện đại tích hợp trong trạm Pick and Place Robots:

Hệ thống thị giác 2D/3D Machine Vision:

Quét và nhận diện biên dạng sản phẩm trên mặt phẳng hoặc trong thùng chứa.
Tự động tính toán tọa độ (X, Y, Z) và góc xoay để định hướng tay gắp chuẩn xác.

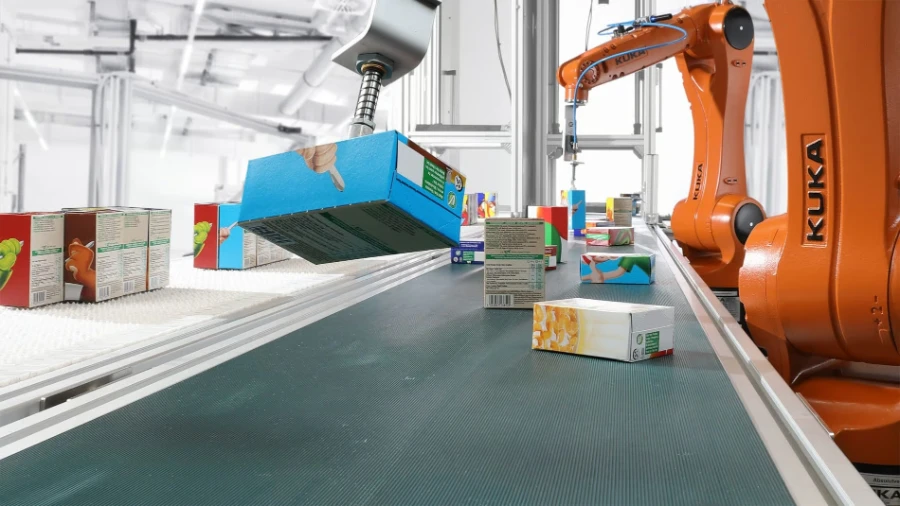

Công nghệ bám băng tải Conveyor Tracking:

Sử dụng bộ mã hóa vòng quay đồng bộ hóa tốc độ theo thời gian thực.
Cho phép robot gắp và đặt phôi chính xác tuyệt đối.
Kể cả khi băng chuyền đang di chuyển liên tục.

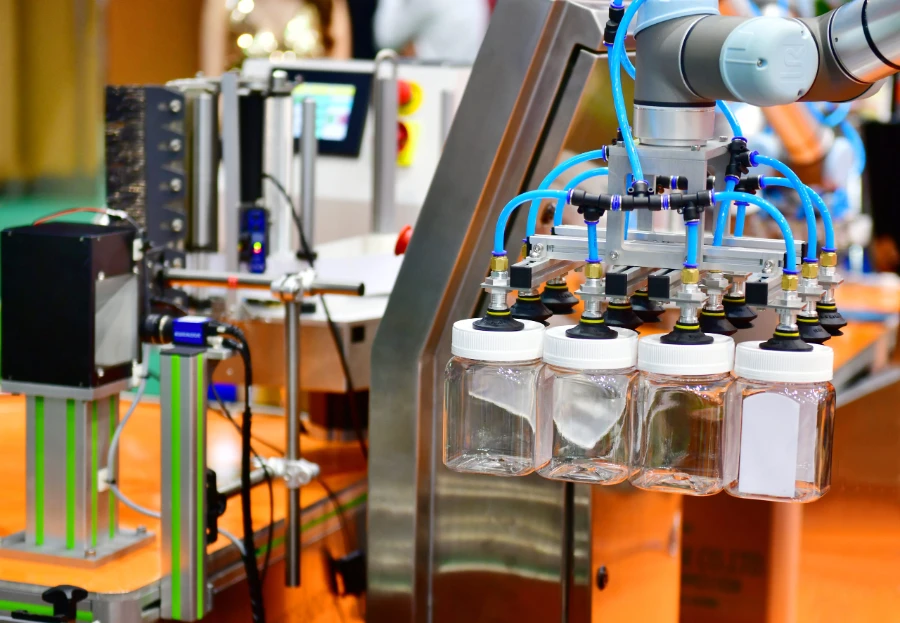

Cơ cấu tay gắp thông minh:

Tay gắp chân không: Tự động đóng – mở từng buồng hút khi phôi không phủ kín bề mặt.
Tay kẹp điện Servo điều khiển lực: Kiểm soát mô-men xoắn và lực bóp chính xác từng Newton, tránh làm móp phôi mỏng.
Tay kẹp ngón mềm: Chất liệu đàn hồi, bốc xếp thực phẩm tươi sống, trái cây hoặc đồ gốm sứ không trầy xước.

Cảm biến đo lực và mô-men xoắn:

Gắn tại cổ tay robot.
Đo lường phản lực tiếp xúc để tự căn chỉnh vị trí.
Ứng dụng trong các tác vụ lắp ráp đòi hỏi khe hở siêu hẹp hoặc miết bề mặt.

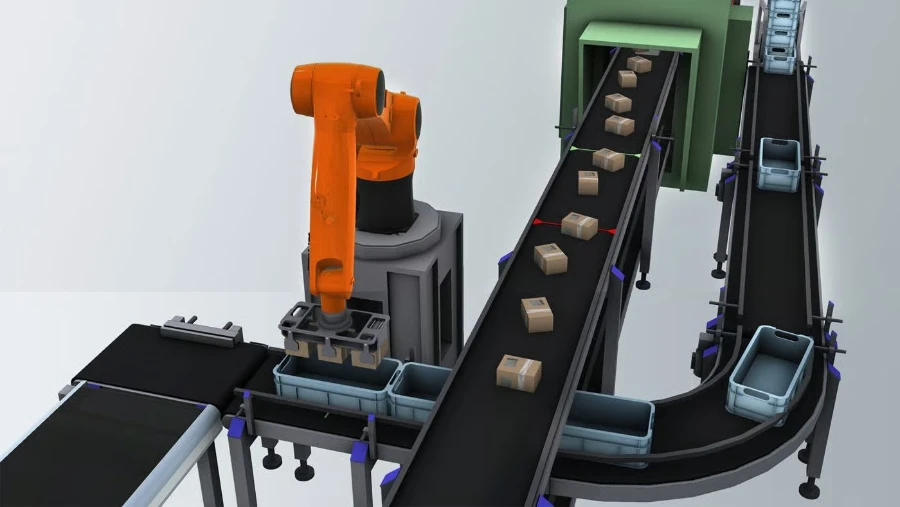

Phần mềm lập trình ngoại tuyến & Mô phỏng số hóa:

Dựng mô hình không gian 3D của nhà xưởng để tính toán chính xác chu kỳ gắp.
Tối ưu đường đi và triệt tiêu nguy cơ va chạm trước khi đưa vào sản xuất thực tế.

Tích hợp trí tuệ nhân tạo:

Phân loại sản phẩm theo màu sắc, hoa văn.
Hoặc tự động phát hiện và loại bỏ các sản phẩm lỗi bề mặt (nứt, vỡ, sai quy cách).

Giao thức truyền thông thời gian thực:

Kết nối đồng bộ tốc độ cao qua EtherCAT, Profinet, Modbus TCP/IP.
Giúp trạm robot giao tiếp mượt mà với PLC trung tâm, hệ thống băng tải, máy đóng gói và phần mềm quản lý sản xuất.

Năng lực triển khai robot gắp và đặt của VNTECH

VNTECH – đơn vị tích hợp hệ sinh thái tự động hóa toàn diện, cung cấp các giải pháp trạm robot gắp đặt theo đặc thù phôi và mặt bằng nhà xưởng tại Việt Nam. Sở hữu nền tảng gia công cơ khí vững chắc, VNTECH trực tiếp thiết kế và chế tạo các cụm tay gắp chuyên dụng đảm bảo tương thích tuyệt đối với từng biên dạng sản phẩm.

Quy trình triển khai giải pháp Robot gắp và đặt tại VNTECH được chuẩn hóa qua 6 bước khép kín:

Khảo sát hiện trường & Tiếp nhận mẫu phôi:

Kỹ sư trực tiếp đo đạc mặt bằng, đánh giá tốc độ băng chuyền.
Lấy mẫu phôi thực tế và xác định yêu cầu đầu ra.
Tính toán sơ bộ bài toán hoàn vốn và đề xuất cấu hình robot phù hợp.

Lên Layout 3D & Mô phỏng chu kỳ:

Thiết kế bản vẽ bố trí không gian 3D của toàn bộ trạm robot và dây chuyền liên quan.
Nạp thông số phôi vào phần mềm mô phỏng chuyển động để tối ưu hóa đường đi.
Trình duyệt bản vẽ phối cảnh và thống nhất phương án cơ khí/điều khiển với khách hàng.

Thiết kế & Gia công cơ khí đồ gá, cụm tay kẹp:

Thiết kế chi tiết cụm tay gắp chuyên dụng.
Gia công cơ khí chính xác các chi tiết đồ gá định vị, giá đỡ robot và cụm tay kẹp.
Lắp ráp tủ điều khiển điện, tích hợp PLC, biến tần, bộ điều khiển robot và các cảm biến an toàn.

Tích hợp, Lập trình & Chạy thử nghiệm:

Lắp dựng hoàn chỉnh trạm robot mẫu tại xưởng.
Lập trình quỹ đạo gắp đặt, tích hợp hệ thống camera Vision và cài đặt thuật toán bám băng chuyền.
Chạy thử nghiệm bằng phôi thật của khách để đo kiểm độ ổn định.

Lắp đặt tại xưởng & Đào tạo chuyển giao công nghệ:

Vận chuyển, lắp đặt trạm robot vào dây chuyền tại nhà máy của khách hàng.
Tích hợp liên động tín hiệu đóng/mở cửa máy, dừng khẩn cấp và cấp phôi đồng bộ.
Đào tạo cho kỹ thuật viên và công nhân đứng máy.

Nghiệm thu, Bảo hành & Đồng hành kỹ thuật:

Chạy nghiệm thu thực tế theo đúng các tiêu chí sản lượng.
Bàn giao tài liệu hướng dẫn vận hành, sơ đồ mạch điện và bản vẽ chi tiết.

Ứng dụng Robot gắp và đặt sản phẩm là bước đi vững chắc giúp doanh nghiệp số hóa nhà máy, nâng cao năng lực sản xuất và khẳng định uy tín chất lượng đối với các đối tác chuỗi cung ứng toàn cầu.

Liên hệ ngay tới VNTECH để được tư vấn giải pháp robot gắp và đặt phù hợp với sản phẩm của bạn.
