Bép Cắt Plasma Hypertherm: Cấu tạo, Bảng tra dòng cắt & Mẹo x2 độ bền

Trong thế giới gia công kim loại hiện đại, nguồn cắt plasma đã khẳng định tính hiệu quả, linh hoạt và mạnh mẽ trong việc xử lý các loại vật liệu dẫn điện. Và một trong các thành phần quan trọng quyết định trực tiếp tới đường cắt chính là bép cắt plasma.

Trong bài viết này, VNTECH sẽ chia sẻ tới các bạn những thông tin chi tiết về bép cắt plasma Hypertherm một cách chi tiết nhất.

Bép cắt Plasma là gì?

Bép cắt plasma (Plasma Nozzle/Tip) là bộ phận tiêu hao gắn ở đầu mỏ cắt của máy cắt plasma (cả dòng cầm tay lẫn máy cắt CNC tự động). Linh kiện cơ khí này có nhiệm vụ định hình cơ học và điều hướng dòng khí ion hóa (plasma) để tạo thành chùm tia cắt có nhiệt độ cao và vận tốc lớn tác động trực tiếp lên phôi kim loại.

Hypertherm – một tên tuổi lừng danh trong ngành công nghiệp cắt kim loại, đã không ngừng đổi mới và phát triển các giải pháp cắt plasma hàng đầu thế giới. Bép cắt plasma Hypertherm là một linh kiện cơ khí tối ưu hiệu suất của hệ thống cắt plasma Hypertherm, mang lại những lợi ích thiết thực cho các xưởng gia công.

>>> Xem thêm: So sánh cắt Plasma và Laser: Lựa chọn nào tối ưu cho nhu cầu của bạn

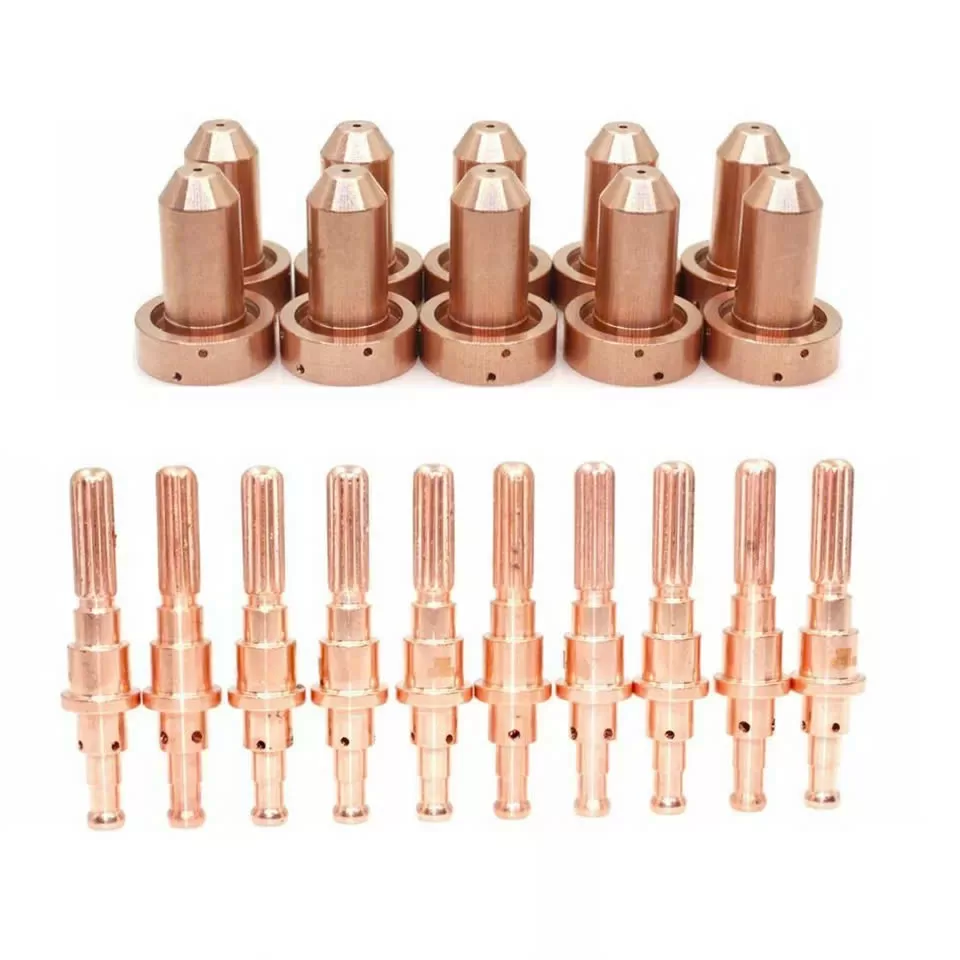

Phân biệt bép cắt (Nozzle) và điện cực (Electrode)

Nhiều thợ đứng máy hoặc người mua vật tư thường gọi chung cả cụm mỏ là bép cắt, dẫn đến việc mua nhầm quy cách hoặc thay thế không đồng bộ.

• Điện cực plasma (Electrode): Đóng vai trò là cực âm (Cathode).
  • Phần thân làm bằng đồng đỏ dẫn điện tốt.
  • Chính giữa đầu điện cực được ép chìm một thanh vật liệu phát xạ điện tử siêu chịu nhiệt là Hafnium hoặc Zirconium.
  • Khi cấp dòng điện cao tần, hồ quang plasma sẽ được phóng ra từ điểm tiếp xúc Hafnium này.
• Bép cắt plasma (Nozzle/Tip):
  • Đóng vai trò định hình cơ học và điều hướng khí động học.
  • Bép bao bọc bên ngoài điện cực, ở giữa tạo thành buồng xoáy khí.
  • Miệng lỗ bép được bóp hẹp chính xác nhằm nén luồng khí plasma lại.
  • Làm tăng mật độ năng lượng và đẩy vận tốc tia plasma lên mức siêu thanh (> 1.000 m/s).

Quy tắc thay thế vàng:

• Điện cực và bép cắt có tốc độ hao mòn tương đương nhau.
• Khuyến nghị từ nhà sản xuất là thay thế theo tỷ lệ 1:1 (1 điện cực đi kèm tối đa 1 bép cắt).
• Khi cố dùng điện cực đã mòn lõi Hafnium sẽ làm lệch tâm tia, đánh thủng buồng bép cắt và gây cháy toàn bộ cụm mỏ.

Lợi ích của bép cắt Plasma Hypertherm

Việc lựa chọn và sử dụng bép cắt plasma chính hãng của Hypertherm mang lại nhiều lợi ích thiết thực cho người dùng:

1. Chất lượng cắt vượt trội và ổn định:

• Bép cắt Hypertherm được thiết kế và sản xuất với độ chính xác cao, sử dụng vật liệu chất lượng hàng đầu.
• Đảm bảo tia plasma luôn ổn định và tập trung.
• Mang lại đường cắt sạch đẹp, chính xác và ít ba via.

2. Tốc độ cắt cao, tăng năng suất:

• Thiết kế tối ưu của lỗ phun và khả năng tương thích hoàn hảo với hệ thống Hypertherm cho phép đạt được tốc độ cắt cao hơn.
• Giúp tăng năng suất và giảm thời gian gia công.

3. Tuổi thọ bép dài, giảm chi phí vận hành:

• Vật liệu chế tạo có tính chịu nhiệt cao, chống mài mòn tốt.
• Giúp bép cắt Hypertherm có tuổi thọ cao hơn.
• Giảm tần suất thay thế phụ kiện và do đó giảm chi phí vận hành.

4. Độ tin cậy cao, giảm thời gian ngừng máy:

• Bép cắt Hypertherm được sản xuất theo tiêu chuẩn chất lượng nghiêm ngặt, đảm bảo hoạt động ổn định và đáng tin cậy.
• Giảm thiểu nguy cơ hỏng hóc giúp duy trì quá trình sản xuất liên tục.

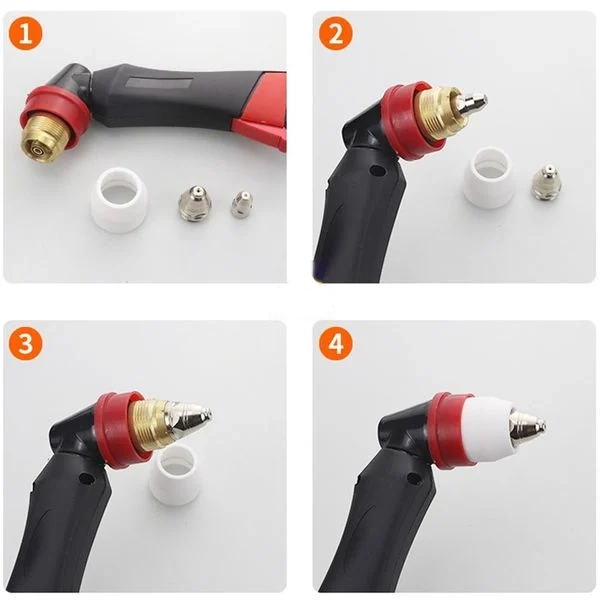

5. Dễ dàng lắp đặt và thay thế:

• Thiết kế chuẩn xác giúp việc lắp đặt và thay thế bép cắt Hypertherm trở nên nhanh chóng và dễ dàng.
• Giảm thiểu thời gian bảo trì và cho phép người vận hành tập trung vào công việc cắt.

6. Đa dạng lựa chọn, phù hợp với nhiều ứng dụng khác nhau:

• Hypertherm cung cấp một loạt các dòng bép cắt được thiết kế cho nhiều mức dòng cắt, loại vật liệu và ứng dụng cụ thể.
• Người dùng có thể lựa chọn được loại bép phù hợp nhất với nhu cầu của mình.

>>> Xem thêm: Những lợi ích nổi bật của bép cắt laser

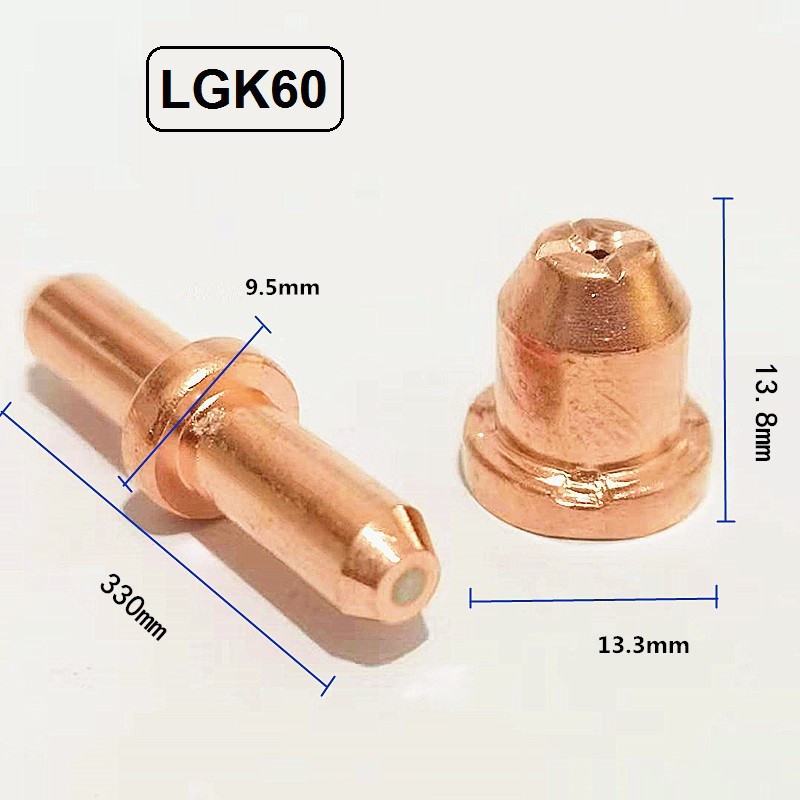

Cấu tạo bép cắt plasma Hypertherm

Cấu tạo cơ bản của bép cắt plasma Hypertherm thường bao gồm các thành phần sau:

1. Vật liệu chế tạo: Hợp kim đồng đặc biệt.

• Giúp duy trì dòng điện ổn định cho hồ quang plasma.
• Có khả năng chịu nhiệt độ cao và chống mài mòn tốt, đảm bảo tuổi thọ của bép cắt.

2. Lỗ phun được gia công với độ chính xác cực cao.

• Ảnh hưởng trực tiếp đến đường kính, mật độ năng lượng và hình dạng của tia plasma.
• Tạo ra tia plasma tập trung, năng lượng cao giúp cắt nhanh và tạo ra đường cắt sắc nét.

3. Ren kết nối với mỏ cắt:

• Phần ren được gia công chính xác để bép cắt có thể được vặn chặt vào đầu mỏ cắt.
• Đảm bảo kết nối điện và khí kín khít.

4. Một số bép cắt plasma Hypertherm được tích hợp các kênh dẫn khí và làm mát bên trong.

• Các kênh này giúp dẫn khí cắt một cách hiệu quả đến vùng hồ quang và tản nhiệt cho bép cắt.

>>> Xem thêm: Ứng dụng của bép cắt Oxy Gas

Các model bép cắt plasma phổ biến

Tùy thuộc vào model máy cắt plasma (cầm tay dân dụng hay máy cắt CNC công nghiệp), bép cắt plasma được chia thành các hệ tiêu chuẩn sau:

Hệ mỏ P80

• Đặc tính:
  • Sử dụng phổ biến trên các dòng máy 60A – 100A (Jasic, Riland, Weldcom…).
  • Thân bép dày dặn, chịu nhiệt tốt, chi phí thay thế rất kinh tế.
  • Phù hợp cho cả cắt tay thủ công và gắn trên bàn máy cắt CNC đơn giản.
• Phân loại:
  • Bép P80 thân thường (vỏ đồng)
  • Bép P80 mạ crom/niken chống xỉ.

Hệ mỏ cắt mỏng AG60 / SG55 / PT31

• Đặc tính:
  • Chuyên cho các máy plasma mini dải từ 30A – 50A, sử dụng nguồn điện 1 pha 220V.
• Ứng dụng:
  • Cắt tôn mỏng dưới 4 mm, gia công biển quảng cáo, cơ khí dân dụng nhẹ.

Hệ mỏ chất lượng cao Powermax 45XP / 65 / 85 / 105

• Đặc tính:
  • Thiết kế buồng khí xoáy và dòng khí kép (Shield gas) tiên tiến.
• Các kiểu bép chuyên biệt:
  • Bép cắt tiêu chuẩn: Cho đường cắt nhanh, công suất xả phôi lớn.
  • Bép FineCut: Đường kính lỗ cực nhỏ, chuyên dùng cắt tôn mỏng 3 mm.
  • Bép thổi xỉ/vát mép: Dùng để khoét rãnh mối hàn hoặc thổi bavia cạnh phôi.

Tại sao đầu bép cắt Plasma lại quan trọng?

Đầu bép cắt plasma đóng vai trò trung tâm, ảnh hưởng trực tiếp đến nhiều khía cạnh quan trọng của quá trình cắt:

1. Ảnh hưởng đến chất lượng đường cắt:

• Bép cắt plasma được thiết kế với độ chính xác cao sẽ tạo ra tia plasma ổn định và tập trung.
• Ảnh hưởng trực tiếp đến độ chính xác, mép cắt sạch hơn, ít bavia và xỉ hơn.

2. Ảnh hưởng đến tốc độ cắt:

• Thiết kế lỗ phun tối ưu giúp tăng cường mật độ năng lượng của tia plasma
• Cắt vật liệu ở tốc độ cao hơn mà vẫn duy trì được chất lượng cắt chấp nhận được.

3. Ảnh hưởng đến tuổi thọ của phụ kiện:

• Bép cắt plasma chất lượng cao giúp chịu được nhiệt độ và áp suất khắc nghiệt.
• Kéo dài tuổi thọ và bảo vệ các phụ kiện khác của mỏ cắt.

4. Ảnh hưởng đến hiệu suất tổng thể của hệ thống:

• Bép cắt plasma hoạt động tốt sẽ đảm bảo hồ quang plasma ổn định.
• Quá trình cắt diễn ra suôn sẻ và ít gặp sự cố.
• Giúp tăng hiệu suất tổng thể của hệ thống cắt plasma.
• Giảm thời gian dừng máy, năng suất cao hơn và chi phí vận hành thấp hơn.

5. Tính kinh tế:

• Bép cắt plasma Hypertherm có tuổi thọ dài hơn và hiệu suất cắt tốt hơn sẽ mang lại lợi ích kinh tế lâu dài.

Phân loại bép cắt Plasma Hypertherm

Có nhiều cách để phân loại bép cắt plasma, tùy thuộc vào đặc điểm thiết kế và mục đích sử dụng.

Phân loại theo thiết kế

1. Bép cắt tiêu chuẩn: Đây là loại bép thông dụng nhất.

• Phù hợp cho nhiều ứng dụng cắt khác nhau, đa dạng vật liệu và độ dày.

2. Bép cắt có chụp bảo vệ: Loại bép này có thêm một lớp chụp bên ngoài mang lại nhiều lợi ích:

• Bảo vệ vòi phun khỏi bắn tóe, giúp tăng tuổi thọ của bép.
• Giúp ổn định và dễ dàng đi theo đường cắt, đặc biệt khi cắt thủ công.

3. Bép cắt không có chụp bảo vệ:

• Được sử dụng trong các ứng dụng không yêu cầu cắt kéo.
• Với các máy CNC sử dụng các phương pháp khác để cảm biến chiều cao.

Phân loại theo ứng dụng

1. Bép cắt FineCut:

• Được sử dụng cho vật liệu mỏng và các chi tiết cắt phức tạp.
• Tạo ra đường cắt rất hẹp và sạch, chính xác với vùng ảnh hưởng nhiệt tối thiểu.

2. Bép cắt tốc độ cao (High-Speed Tips):

• Loại bép này có hình dạng dài hơn giúp tăng tốc độ cắt trên một số vật liệu và độ dày nhất định.

3. Bép cắt rãnh (Gouging Tips):

• Loại bép này có lỗ phun lớn hơn và được thiết kế để loại bỏ vật liệu thay vì tạo ra một đường cắt sạch.
• Được sử dụng để loại bỏ mối hàn, tạo vát mép hoặc loại bỏ các khuyết tật trên bề mặt kim loại.

4. Bép cắt tuổi thọ cao (Extended Life Tips):

• Tăng khả năng chống mài mòn và chịu nhiệt.
• Kéo dài tuổi thọ của bép, đặc biệt trong môi trường sản xuất liên tục.

5. Bép cắt ống (Pipe Cutting Tips):

• Chuyên dụng cho việc cắt ống.
• Thường có hình dạng đặc biệt để duy trì khoảng cách mỏ cắt phù hợp khi di chuyển quanh chu vi ống.

Phân loại theo kích thước lỗ phun

Bép cắt plasma còn được phân loại theo đường kính lỗ phun.

– Mỗi bép sẽ có một phạm vi dòng cắt khuyến nghị để đảm bảo hiệu suất cắt và tuổi thọ tối ưu.

– Việc chọn bép có kích thước lỗ phun phù hợp với dòng cắt của máy và độ dày vật liệu là rất quan trọng.

Yếu tố ảnh hưởng đến tuổi thọ của bép cắt plasma

Dưới đây là một số yếu tố ảnh hưởng tới tuổi thọ của bép cắt plasma Hypertherm:

1/ Dòng cắt (Amperage) là một trong những thông số quan trọng nhất trong quá trình cắt plasma.

– Sử dụng bép cắt được thiết kế cho dòng cắt thấp hơn sẽ dẫn đến chất lượng cắt kém, tốc độ cắt chậm và làm hỏng bép nhanh.

– Sử dụng bép cắt có dòng cắt quá cao cho vật liệu mỏng có thể gây ra vết cắt quá rộng, biến dạng vật liệu và lãng phí năng lượng.

2/ Loại khí cắt có ảnh hưởng đáng kể đến hiệu suất cắt, chất lượng đường cắt và tuổi thọ của bép.

– Hypertherm khuyến nghị các loại khí cắt khác nhau cho từng loại vật liệu và độ dày khác nhau:

+ Oxy thường được sử dụng để cắt thép carbon

+ Khí nén là một lựa chọn kinh tế cho nhiều ứng dụng cắt thép carbon và thép không gỉ mỏng.

+ Argon và nitơ thường được sử dụng để cắt nhôm và thép không gỉ (đường cắt sạch và ít bị oxy hóa hơn).

3/ Chất lượng khí cắt cũng đóng một vai trò quan trọng.

– Khí cắt phải khô và sạch, không chứa hơi ẩm, dầu hoặc bụi bẩn.

+ Hơi ẩm có thể gây ra hồ quang không ổn định và ăn mòn các bộ phận bên trong mỏ cắt.

+ Dầu và bụi bẩn có thể làm tắc nghẽn lỗ phun của bép, làm giảm lưu lượng khí, gây ra tia plasma yếu và chất lượng cắt kém.

4/ Khoảng cách từ mỏ cắt đến vật liệu

– Khoảng cách quá gần có thể làm cho tia plasma bị “nghẹt”, gây ra bắn tóe, làm hỏng lỗ phun và giảm tuổi thọ.

– Khoảng cách quá xa có thể làm cho tia plasma mất đi sự tập trung, dẫn đến đường cắt rộng hơn, chất lượng kém hơn và tiêu thụ bép nhanh hơn.

5/ Kỹ năng vận hành và bảo trì:

– Tránh va chạm mỏ cắt vào vật liệu trong quá trình cắt hoặc di chuyển có thể ngăn ngừa hư hỏng vật lý cho bép.

– Thực hiện vệ sinh và kiểm tra định kỳ bép cắt để phát hiện sớm các dấu hiệu mài mòn hoặc hư hỏng cũng rất quan trọng.

– Việc thay thế bép cắt khi cần thiết sẽ giúp duy trì hiệu suất cắt tốt nhất và kéo dài tuổi thọ của các phụ kiện khác.

Dấu hiệu cần thay bép cắt Plasma

Dưới đây là các dấu hiệu cần thay mới ngay đầu bép cắt Plasma:

1. Lỗ bép bị méo hình bầu dục:

• Miệng lỗ bép bị khuyết mép, làm luồng plasma phóng ra bị lệch.
• Gây hiện tượng một bên mép cắt thẳng đứng còn bên đối diện bị vát nghiêng góc >5 – 8 độ.

2. Mặt trong buồng bép cháy đen, bám xỉ thiêu kết:

• Xỉ sắt nóng chảy bám dính lấp kín lỗ thoát khí.
• Mồi hồ quang phát ra tiếng nổ lách tách, tia plasma bị tạt sang ngang.

3. Mạch cắt dính dải bavia xỉ rất dày ở đáy phôi:

• Đường cắt bị xỉn màu, xỉ kim loại kết dính thành mảng lớn dưới đáy tấm thép mà búa đập không rụng.

4. Lõi phát xạ Hafnium của điện cực bị lõm sâu > 1.5 mm:

• Nếu tháo bép ra quan sát thấy lõi tim điện cực đã bị khoét thành một hố sâu vượt quá 1.5 mm.

Mẹo giúp kéo dài tuổi thọ bép cắt plasma gấp 2 lần

• Duy trì khí nén đạt chuẩn độ sạch 99%:
  • Sử dụng hệ thống lọc tách nước và sấy khí đa tầng.
• Cài đặt áp suất khí chính xác 4.5 – 6.0 bar:
  • Áp suất thấp dưới 4.0 bar khiến buồng bép bị quá nhiệt cháy đen.
  • Áp suất vượt quá 6.5 bar làm tạt lệch hồ quang và mòn loe lỗ bép nhanh gấp 2 lần.
• Đục lỗ nghiêng góc 45° khi cắt tay:
  • Với phôi dày 6mm, mồi hồ quang ở góc 45° cho tia xuyên thủng tấm thép rồi mới dựng thẳng 90°.
  • Triệt tiêu 90% lượng xỉ kim loại bắn ngược trực diện vào miệng lỗ bép.
• Đặt chiều cao đục lỗ gấp 1.5 – 2 lần chiều cao cắt:
  • Cài đặt bộ điều khiển THC duy trì khoảng cách đục lỗ từ 3.5 – 5.0 mm
  • Hạ xuống khoảng cách cắt ổn định 1.5 – 2.5 mm để tránh xỉ hàn va quẹt vào nắp chụp bảo vệ.
• Thay thế đồng bộ theo tỷ lệ 1 điện cực : 1 – 2 bép:
  • Không cố sử dụng điện cực khi lõi tim Hafnium đã bị khoét lõm sâu quá 1.2 – 1.5 mm.
• Vệ sinh và thoa sáp chống xỉ định kỳ 2 – 3 giờ/lần:
  • Quét một lớp mỏng sáp hàn chuyên dụng quanh miệng bép và nắp chắn xỉ.
  • Giúp giảm 80% sự bám dính thiêu kết của xỉ sắt và rút ngắn thời gian làm sạch xuống dưới 1 phút.

FAQ về bép cắt Plasma Hypertherm

Tôi cần tra cứu kích thước lỗ bép plasma theo dòng cắt và độ dày phôi

• Trả lời: Dưới đây là bảng tra cứu kích thước lỗ bép cắt Plasma chuẩn kỹ thuật:

Bép cắt plasma nhanh hỏng do đâu?

Trả lời: Các nguyên nhân bép cắt Plasma nhanh hỏng:

• Khí nén ướt hoặc lẫn dầu:
  • Hơi ẩm và dầu nhớt trong khí nén gây chập nổ hồ quang, làm rỗ điện cực và cháy lỗ bép tức thì.
• Xỉ kim loại bắn ngược khi đục lỗ:
  • Đặt mỏ quá gần phôi (<3mm) hoặc đục lỗ vuông góc 90 độ trên phôi dày khiến xỉ sắt dội thẳng vào miệng bép.
• Áp suất khí sai dải chuẩn:
  • Áp suất <4.0 bar gây ủ nhiệt làm cháy buồng bép.
  • Áp suất >6.5 bar làm tạt hồ quang và mòn loe miệng lỗ.
• Lệch pha giữa dòng cắt và cỡ bép:
  • Ép dòng điện quá tải qua lỗ bép nhỏ (ví dụ dùng dòng 80A – 100A cho bép Phi 1.1mm) làm nổ mép bép chỉ sau vài đường cắt.
• Không thay điện cực kịp thời:
  • Cố dùng điện cực có tim Hafnium lõm sâu >1.5mm làm hồ quang đánh lệch tâm, đục thủng thành bép.
• Mỏ cắt quẹt vào phôi:
  • Bàn cắt CNC bị cong vênh hoặc bộ nâng hạ THC phản hồi chậm khiến bép va chạm trực tiếp với kim loại nóng chảy.

Giá bép cắt Plasma là bao nhiêu?

Bảng giá tham khảo các dòng bép cắt plasma và phụ kiện tiêu hao phổ biến trên thị trường:

Phụ kiện thay thế đồng bộ cụm mỏ:

Lưu ý: Bảng giá trên là giá tham khảo bán lẻ theo gói/hộp 10 cái (chưa bao gồm VAT và cước vận chuyển).

Bép cắt plasma Hypertherm đóng vai trò không thể thiếu trong việc đảm bảo hiệu suất cao nhất cho hệ thống cắt plasma. Từ chất lượng đường cắt, tốc độ cắt, tuổi thọ phụ kiện đến hiệu suất tổng thể và tính kinh tế, bép cắt Hypertherm chứng minh được tầm quan trọng của mình.

VNTECH - Đơn vị cung cấp máy móc gia công cơ khí chính hãng, uy tín, đa dạng về chủng loại, đáp ứng mọi nhu cầu sản xuất. Để được tư vấn chi tiết và nhận báo giá tốt nhất, quý khách vui lòng liên hệ theo thông tin bên dưới.

________________

THÔNG TIN LIÊN HỆ

• Địa chỉ văn phòng:

- Địa chỉ Hà Nội: NO-05A23, Khu/Ngõ 1 Nguyễn Khắc Viện, Khu tái định cư Giang Biên, Việt Hưng, Hà Nội

- Chi Nhánh Đà Nẵng: 20 Nguyễn Sinh Sắc, Hoà Khánh, Đà Nẵng

- Chi Nhánh HCM: 51-55 Đường N2, Khu Phố Thống Nhất 1, Dĩ An, Hồ Chí Minh

• SĐT: 0984.537.333
• Email: sale@vntechcnc.vn
• Facebook: https://www.facebook.com/vntechcnc
• Website: https://thietbivntech.vn
