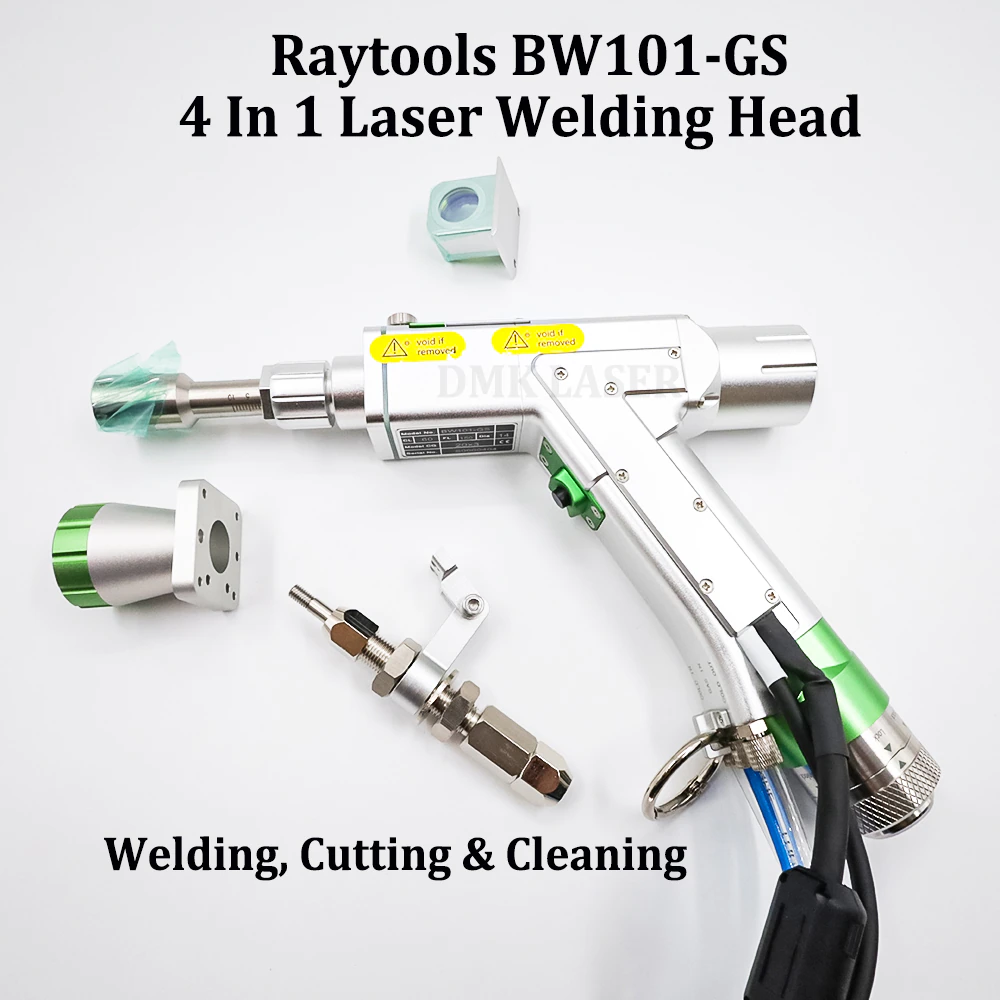

Bộ điều khiển máy hàn Raytools – Đầu hàn laser raytools BW101-GS
Nội dung bài viết
- 1 1. Đầu hàn laser Raytools có hệ thống trục đơn lắc lư với điểm đường điều chỉnh 0-5mm;
- 2 2. Hệ thống hàn laser raytools BW101-GS với dường hàn rộng, độ xốp thấp và bảo vệ bể nóng chảy tuyệt vời;
- 3 3. Bộ cấp dây bù bộ điều khiển hàn laser raytools BW101-GS là tùy chọn để mở rộng phạm vi ứng dụng;

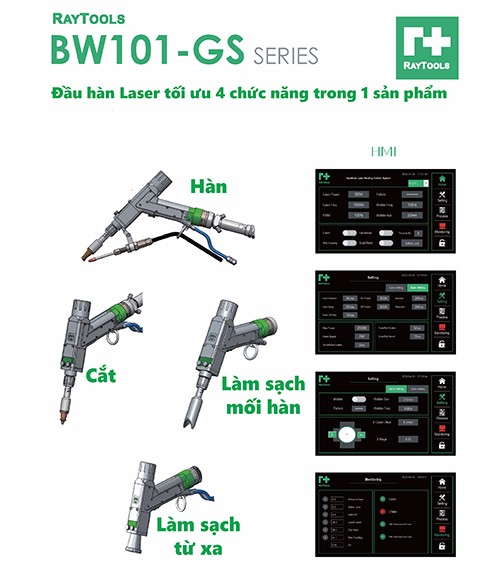

- 4 4. Các cụm đầu khác nhau trong bộ tiêu chuẩn để hoàn thành việc cắt, hàn và làm sạch mối hàn. Lắp ráp làm sạch từ xa là tùy chọn.
- 5 5. Nhiều biện pháp bảo vệ an toàn với chức năng tắt chùm tia tự động khi vòi phun ra khỏi phôi.
- 6 Bao gồm hệ thống điều khiển laser
- 7 6 trong một (Cut/Weld/WeldSeam Clean/Remote Clean) và bảng điều khiển HMI.
- 8 7.trong một Cắt đầu/Hàn/Làm sạch mối hàn/Làm sạch từ xa.
- 9 Đầu hàn raytools BW101-GS có tính ổn định cao
1. Đầu hàn laser Raytools có hệ thống trục đơn lắc lư với điểm đường điều chỉnh 0-5mm;
2. Hệ thống hàn laser raytools BW101-GS với dường hàn rộng, độ xốp thấp và bảo vệ bể nóng chảy tuyệt vời;
3. Bộ cấp dây bù bộ điều khiển hàn laser raytools BW101-GS là tùy chọn để mở rộng phạm vi ứng dụng;
4. Các cụm đầu khác nhau trong bộ tiêu chuẩn để hoàn thành việc cắt, hàn và làm sạch mối hàn. Lắp ráp làm sạch từ xa là tùy chọn.
5. Nhiều biện pháp bảo vệ an toàn với chức năng tắt chùm tia tự động khi vòi phun ra khỏi phôi.
Bao gồm hệ thống điều khiển laser
6 trong một (Cut/Weld/WeldSeam Clean/Remote Clean) và bảng điều khiển HMI.
7.trong một Cắt đầu/Hàn/Làm sạch mối hàn/Làm sạch từ xa.
Đầu hàn raytools BW101-GS có tính ổn định cao

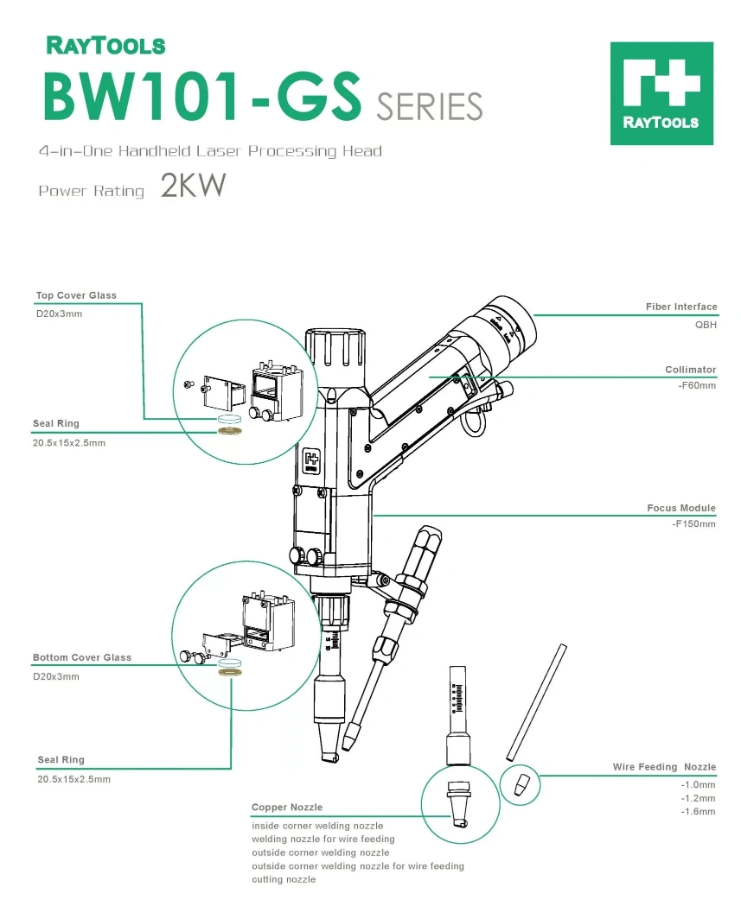

Thông số kỹ thuật đầu hàn raytools
| Kết nối Fiber | QBH | Cover Glass | |
| khẩu độ rõ ràng | 14 mm | Focusing Side(Middle/Bottom) | Φ20*3 mm |
| Collimator Focal Length | 60 mm | Lưu lượng khí | 15-25L/min |
| Focusing Focal Length | 150 mm | Khối lượng | ~0.9 kg |
| Độ rộng lắc tia | 0-5mm(Weld) | Thành phần tùy chọn | Cutting Assembly |
| 0-10mm(WeldSeam Clean) | Welding Assembly | ||
| 0-80mm(RemoteClean) | Cleaning Assembly |

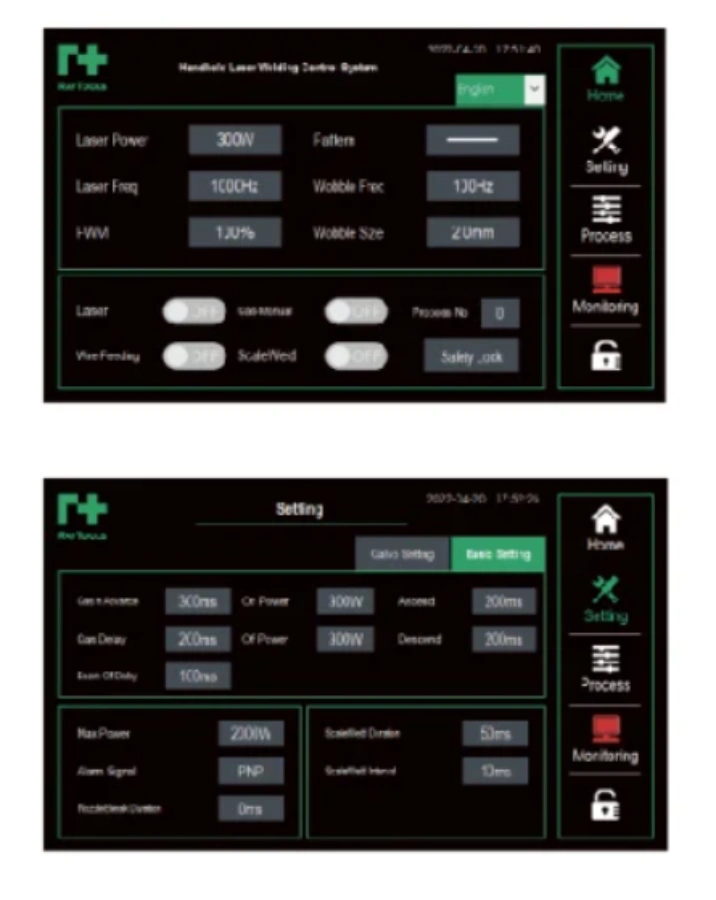

Màn hình HMI điều khiển chương trình hàn

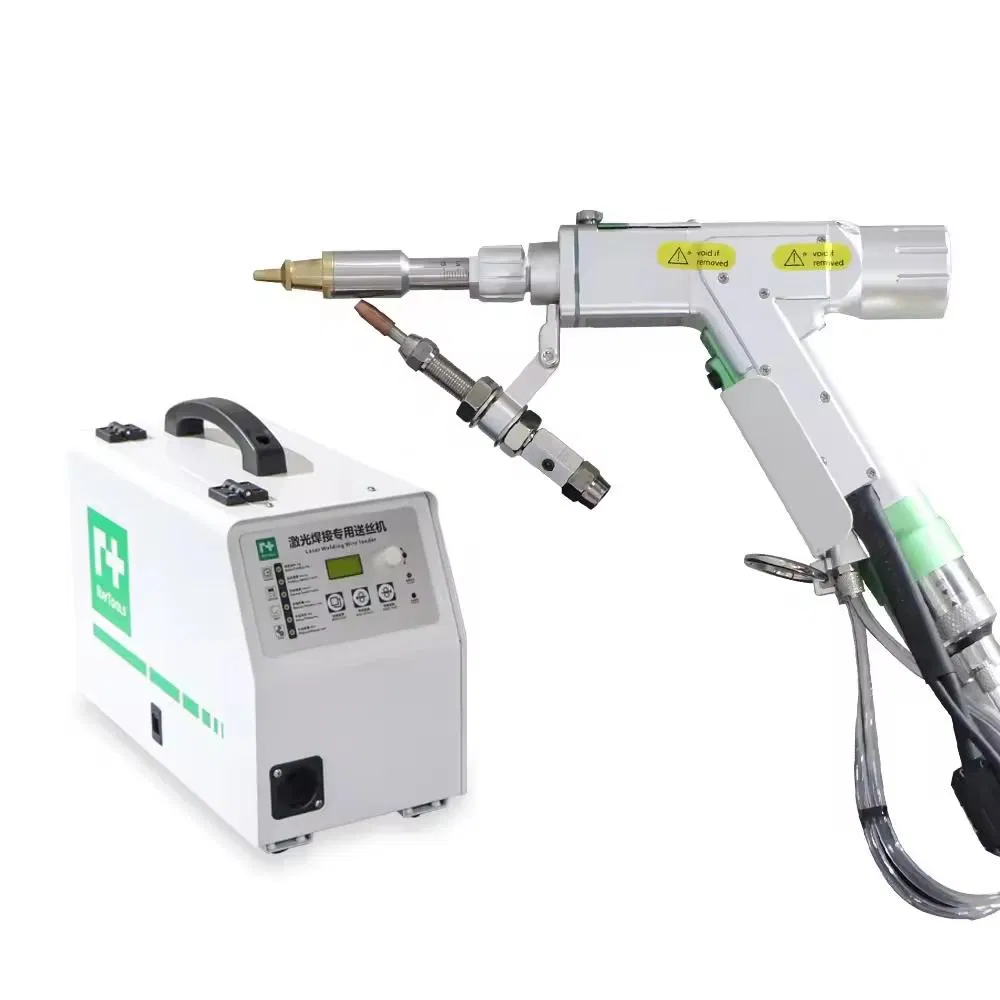

Hệ thống cấp dây bù hàn laser raytools
