Trong lĩnh vực gia công cơ khí chính xác, máy tiện CNC đa trục đóng vai trò quan trọng trong việc chế tạo các chi tiết phức tạp với hiệu quả cao. Máy tiện CNC 5 trục SA45-VS là một ví dụ điển hình tích hợp nhiều trục mang đến khả năng gia công mạnh mẽ, tối ưu hóa quy trình sản xuất và nâng cao độ chính xác.
Nội dung bài viết

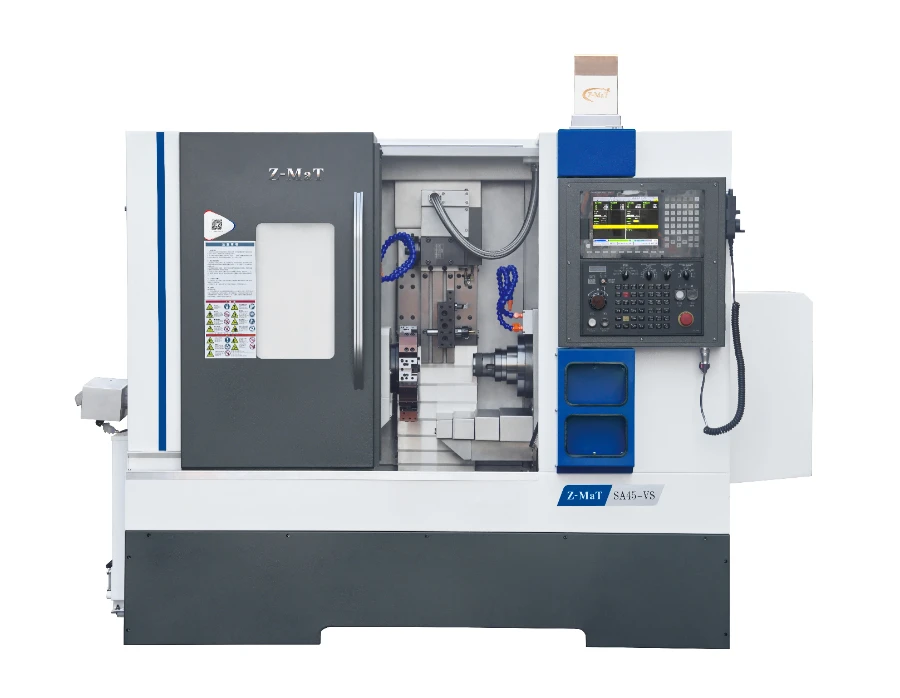

Điểm nổi bật của máy tiện SA45-VS
Máy tiện CNC 5 trục SA45-VS là một trung tâm gia công đa trục tiên tiến, nổi bật với khả năng gia công phức tạp và hiệu quả.
1/ Hệ thống trục kép độc lập: Máy tiện CNC 5 trục SA45-VS sở hữu:
– 2 bàn trượt ngang độc lập (X1/X2-axis) và 2 bàn trượt dọc độc lập (Z1/Z2-axis).
– Cho phép máy thực hiện các nguyên công gia công trên cả 2 đầu của chi tiết cùng một lúc.
– Hoặc xử lý đồng thời các vùng khác nhau của chi tiết, từ đó tối ưu hóa thời gian chu kỳ sản xuất.
2/ Trục Y: Máy được trang bị trục Y (±70mm), cho phép dụng cụ cắt di chuyển vuông góc với các trục X và Z.
– Mở rộng đáng kể khả năng gia công
– Cho phép thực hiện các nguyên công phay, khoan, ta-rô các lỗ hoặc rãnh lệch tâm trên chi tiết.
3/ Trục chính và Trục phụ (Sub-Spindle): Máy tiện CNC 5 trục SA45-VS tích hợp:
– Cả trục chính (main spindle) và trục phụ (sub-spindle) với tốc độ cao (5000/6000 vòng/phút).
– Giúp tăng cường hiệu suất bằng cách cho phép chuyển phôi giữa 2 trục chính.
=> Hoàn thành toàn bộ chi tiết trong một lần gá đặt duy nhất.
4/ Công suất và mô-men xoắn cao:
– Cả trục chính, trục phụ đều có công suất và mô-men xoắn định mức ấn tượng:
+ Trục chính: 11kW/42 N.M
+ Trục phụ: 5.5kW/17.5 N.M
=> Điều này đảm bảo khả năng cắt gọt mạnh mẽ, phù hợp cho nhiều loại vật liệu và ứng dụng gia công khác nhau.
5/ Tốc độ chạy dao nhanh:
– Các trục X1/X2/Z1/Z2 có tốc độ chạy dao nhanh lên đến 20 m/phút.
– Tốc độ này giúp giảm đáng kể thời gian không cắt và tăng năng suất tổng thể của máy.
6/ Khả năng cắt gọt hiệu quả:
– Máy có tốc độ chạy dao cắt tối đa đạt 8000 mm/phút, cho phép gia công nhanh chóng và hiệu quả.
7/ Thiết kế tối ưu cho gia công phức tạp:
– Sự kết hợp của các trục độc lập, trục Y và trục phụ biến máy tiện CNC 5 trục SA45-VS thành một giải pháp mạnh mẽ để sản xuất các chi tiết phức tạp với độ chính xác cao và thời gian gia công được tối ưu hóa.
>>> Xem thêm máy tiện CNC khác:
- Máy Tiện Phay CNC TMC40V, TMC400Y
- Máy Phay Tiện CNC SL450-MT, SL580-MT
- Máy Tiện Đứng CNC VT320, VT400, VT600
- Máy Tiện Ngang CNC ATB300E, ATB500, ATB600E
Thông số kỹ thuật máy tiện CNC 5 trục
Dưới đây là một số thông số kỹ thuật chính cần quan tâm:
- Số trục: Trục X kép, Z kép, trục Y và 2 trục chính
- Đường kính gia công tiêu chuẩn: Ø160mm
- Chiều dài tiện tối đa: Ø28mm
- Đường kính văng tối đa qua băng máy: Ø260mm
- Đường kính văng tối đa qua bàn trượt: Ø200mm
- Hành trình trục X1/X2: 350mm / 210mm
- Hành trình trục Z1/Z2: 180mm / 180mm
- Hành trình trục Y: ±70mm
- Tốc độ chạy dao X1/X2/Z1/Z2: 20 m/phút
- Tốc độ cắt tối đa: 8000 mm/phút
- Tốc độ trục chính & trục phụ: 5000/6000 vòng/phút
- Công suất định mức trục chính & trục phụ: 11 kW / 5.5 kW
- Kích thước (DxRxC): 2360 × 1950 × 2000 mm
- Trọng lượng: Khoảng 3800 kg
Thông số chi tiết máy tiện CNC 5 trục SA45-VS
| Model: SA45-VS | Đơn vị | Thông số |
| Đường kính gia công tiêu chuẩn | mm | Ø160 |
| Chiều dài quay tối đa | mm | Ø28 |
| Đường kính xoay tối đa | mm | Ø260 |
| Đường kính xoay tối đa | mm | Ø200 |
| Hành trình trục X1/X2 | mm | 350/210 |
| Hành trình trục Z1/Z2 | mm | 180/180 |
| Hành trình trục Y | mm | ±70 |
| Tốc độ trục X1/X2/Z1/Z2 | m/phút | 20 |
| Tốc độ cắt tối đa | mm/phút | 8000 |
| Hành trình trục B | / | |
| Tốc độ trục chính & trục phụ | vòng/phút | 5000/6000 |
| Lỗ côn trục chính & trục phụ | MT6/49(1:20) | |
| Đường kính lỗ xuyên qua
(Trục chính/trục phụ) |
mm | 55/*46 |
| Hình dạng đầu
(Trục chính/trục phụ) |
A2-5/A2-4 | |
| Kéo ống qua lỗ
(Trục chính/trục phụ) |
mm | 46/*36 |
| Công suất định mức
(Trục chính/trục phụ) |
kw | 11/5.5 |
| Mô-men xoắn định mức
(Trục chính/trục phụ) |
NM | 42/17,5 |
| Kích thước (DxRxC) | mm | 2360 x 1950 x 2000 |
| Cân nặng | kg | 3800 |
Ưu điểm của máy tiện CNC 5 trục
Máy tiện CNC 5 trục đại diện cho đỉnh cao của công nghệ gia công, mang lại khả năng vượt trội trong việc sản xuất các chi tiết phức tạp với độ chính xác và hiệu quả cao. Dưới đây là những ưu điểm nổi bật khiến máy tiện CNC 5 trục trở thành lựa chọn hàng đầu cho các ngành công nghiệp đòi hỏi khắt khe nhất:
1/ Gia công các chi tiết cực kỳ phức tạp
– Sở hữu 5 trục, máy tiện CNC SA45-VS có thể gia công các bề mặt phức tạp, chi tiết có đường cong 3D, lỗ nghiêng và các hình dạng tự do.
– Máy có thể tiếp cận chi tiết từ nhiều góc độ khác nhau mà không cần gá đặt lại phôi.
=> Giúp đơn giản hóa quy trình và mở rộng giới hạn thiết kế của sản phẩm.
>>> Xem thêm máy tiện CNC khác:
- Máy tiện CNC 2 trục LTS5, LTF5
- Báo giá máy tiện CNC 3 trục
- Máy tiện CNC 4 trục
2/ Nâng cao độ chính xác và chất lượng bề mặt
– Việc hoàn thành nhiều nguyên công (tiện, phay, khoan, ta-rô) chỉ trong một lần gá đặt duy nhất giúp loại bỏ sai số phát sinh do gá đặt lại phôi nhiều lần.
=> Điều này dẫn đến độ chính xác tổng thể cao hơn và dung sai chặt chẽ hơn.
– Khả năng điều khiển dao liên tục và mượt mà trên các bề mặt phức tạp giúp giảm thiểu các vết dao.
=> Tạo ra bề mặt hoàn thiện tốt hơn, đôi khi loại bỏ nhu cầu gia công tinh bổ sung.
3/ Tăng năng suất và hiệu quả sản xuất
– Rút ngắn thời gian gia công
– Giảm thời gian chết (downtime) vì ít phải gá đặt lại phôi.
– Giảm sự can thiệp của con người trong quá trình gia công và giảm nhu cầu giám sát liên tục.
4/ Tối ưu hóa việc sử dụng dụng cụ cắt
– Kéo dài tuổi thọ của dao.
– Sử dụng dao ngắn hơn, cứng vững hơn giúp giảm rung động và tăng hiệu quả cắt.
5/ Khả năng tích hợp và tự động hóa cao
– Máy tiện CNC 5 trục thường là các trung tâm gia công phức hợp, dễ dàng tích hợp vào các hệ thống sản xuất tự động hoàn toàn: robot cấp phôi, hệ thống đo lường tự động và quản lý sản xuất.
Ứng dụng máy tiện CNC 5 trục
Máy tiện CNC 5 trục là lựa chọn hàng đầu cho các ngành công nghiệp đòi hỏi sự chính xác và phức tạp cao như:
– Hàng không vũ trụ: Gia công các bộ phận động cơ, cánh quạt, khung thân có hình dạng khí động học phức tạp.
– Y tế: Chế tạo các thiết bị cấy ghép, dụng cụ phẫu thuật với độ chính xác micron và vật liệu đặc biệt.
– Khuôn mẫu: Tạo ra các khuôn 3D phức tạp với bề mặt chính xác cao.
– Ô tô: Sản xuất các bộ phận động cơ, hộp số và khung gầm phức tạp.
– Năng lượng: Các bộ phận tuabin, van trong ngành dầu khí và năng lượng tái tạo.
Máy tiện CNC 5 trục SA45-VS là một giải pháp mạnh mẽ cho việc sản xuất các chi tiết phức tạp. Khả năng gia công đồng thời và tích hợp nhiều nguyên công trong một lần gá đặt giúp máy tối ưu hóa quy trình sản xuất, giảm thiểu thời gian gia công và đạt được độ chính xác cao.
