Đồ gá (Jig) là gì? Các loại JIG cho Robot Hàn công nghiệp

Đồ gá (Jig) trong hệ thống robot hàn là bộ phận quyết định trực tiếp đến độ chính xác và tính ổn định của quy trình sản xuất tự động. Được thiết kế để định vị vật lý và kẹp chặt phôi một cách tuyệt đối, đồ gá (Jig) giúp cánh tay robot luôn tiếp cận được các đường hàn ở vị trí tối ưu, đồng thời kiểm soát hiệu quả hiện tượng biến dạng nhiệt trong suốt quá trình hàn hồ quang.

Sự kết hợp hoàn hảo giữa một bộ đồ gá chuẩn và các công nghệ thị giác thông minh không chỉ giúp robot hàn tự động bù sai số gá lắp mà còn cho phép một kỹ thuật có thể vận hành đồng thời nhiều robot, từ đó cắt giảm tới 75% chi phí nhân công cho doanh nghiệp.

Nội dung bài viết

1 Đồ gá (Jig) là gì?
2 Tại sao Robot hàn bắt buộc phải có đồ gá?
3 Các loại đồ gá phổ biến cho Robot hàn
4 Đồ gá (Jig) làm được gì?
5 Lợi ích kinh tế của đồ gá (Jig) chuẩn
6 Sự kết hợp giữa đồ gá và công nghệ hiện đại
7 Các yêu cầu kỹ thuật khi thiết kế đồ gá
8 Câu hỏi liên quan về đồ gá (Jig)

Đồ gá (Jig) là gì?

Đồ gá (Jig) trong hàn robot là một hệ thống thiết bị cơ khí chuyên dụng, được thiết kế để xác định vị trí chính xác của phôi với đầu súng hàn của robot. Nhiệm vụ của nó là kẹp chặt và giữ cố định phôi trong suốt quá trình gia công, đảm bảo không có sự xê dịch dù là nhỏ nhất dưới tác động của nhiệt lượng và chuyển động của cánh tay robot.

Tại sao Robot hàn bắt buộc phải có đồ gá?

Việc ứng dụng Robot vào sản xuất sẽ không thể hiệu quả nếu thiếu hệ thống đồ gá (Jig) chuẩn vì những lý do sau:

Đảm bảo độ chính xác lặp lại:
- Trong sản xuất hàng loạt, đồ gá giúp 1.000 sản phẩm khi đặt vào Robot đều nằm ở cùng một vị trí duy nhất.

=> Giúp mối hàn luôn đồng nhất.

Kiểm soát biến dạng nhiệt: Khi hàn, kim loại sẽ giãn nở và dễ bị cong vênh.

=> Đồ gá (Jig) cứng vững sẽ kìm hãm sự biến dạng này, giữ cho sản phẩm đúng kích thước bản vẽ.

Tối ưu hóa tầm với của Robot:
- Đồ gá giúp nâng phôi hoặc xoay phôi để mỏ hàn của Robot có thể tiếp cận được các góc khuất, vị trí hàn khó.

Các loại đồ gá phổ biến cho Robot hàn

Việc lựa chọn đồ gá (Jig) phù hợp là yếu tố quyết định đến 50% thành công của một chu trình hàn Robot. Tùy thuộc vào kích thước phôi, độ phức tạp của mối hàn và cấu hình Robot (6 trục, 7 trục hay hệ thống đa trục), đồ gá được phân chia thành các loại phổ biến sau:

Đồ gá cố định (Stationary Jig)

Đây là loại đồ gá cơ bản và phổ biến nhất, thường được lắp đặt cố định trên bàn thao tác của Robot 6 trục.

Đặc điểm:
- Phôi được gá lắp và kẹp chặt ở một vị trí duy nhất.
- Robot sẽ di chuyển cánh tay quanh phôi để thực hiện các đường hàn trong tầm với.
Ứng dụng:
- Chuyên dùng cho các chi tiết nhỏ, đơn giản.
- Không yêu cầu xoay lật như bản mã, linh kiện xe máy, hoặc các cụm chi tiết gá lắp sẵn.
Ưu điểm: Chi phí đầu tư thấp, kết cấu bền vững, dễ bảo trì.

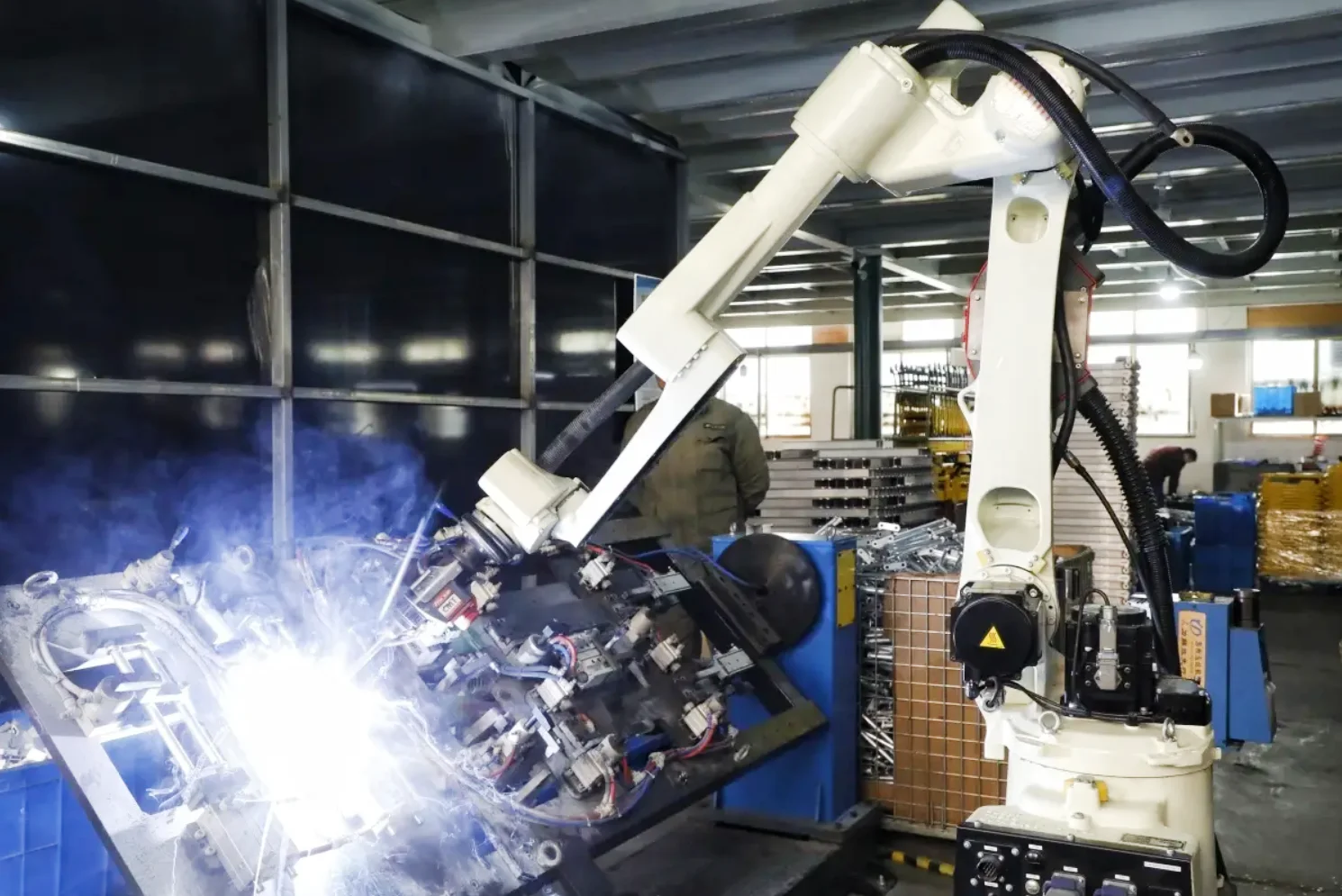

Đồ gá quay biến vị (Positioner Jig)

Loại đồ gá này được tích hợp động cơ servo, đóng vai trò như một trục phụ phối hợp nhịp nhàng với Robot hàn.

Đặc điểm: Có khả năng xoay phôi 360° hoặc lật phôi theo các góc độ khác nhau.
Ứng dụng:
- Dùng cho các sản phẩm cần hàn ở nhiều mặt.
- Hoặc các mối hàn tròn quanh ống, bồn bể, khung xe tải.
Lợi ích:
- Giúp Robot luôn duy trì được tư thế hàn bằng thẳng (vị trí tối ưu nhất cho chất lượng và thẩm mỹ mối hàn).
- Đồng thời giúp Robot tiếp cận được các góc khuất mà đồ gá cố định không làm được.

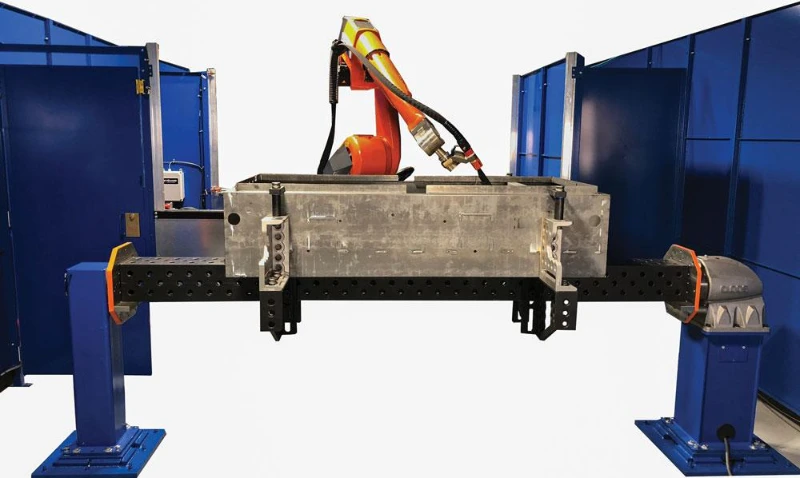

Đồ gá kẹp nhanh (Quick-Clamping Jig)

Thay vì sử dụng các loại vít vặn thủ công tốn thời gian, loại đồ gá này sử dụng hệ thống truyền động hỗ trợ.

Phân loại:
- Đồ gá khí nén: Sử dụng các xi lanh khí nén để đóng/mở kẹp chỉ bằng một nút nhấn hoặc lệnh từ Robot.
- Đồ gá thủy lực: Dùng cho các phôi cực lớn, yêu cầu lực kẹp cực mạnh để chống lại sự biến dạng nhiệt lớn.
Lợi ích:
- Rút ngắn thời gian chết khi lên/xuống phôi.
- Giúp một kỹ thuật viên có thể vận hành đồng thời 4 robot một cách nhẹ nhàng.

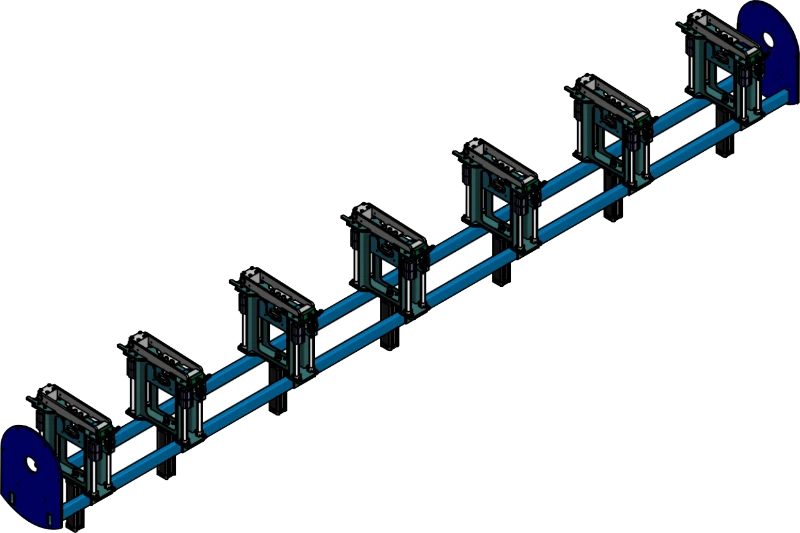

Đồ gá cho Robot 7 trục (Traveling Jig)

Đồ gá (Jig) này dành riêng cho hệ thống máy hàn Robot 7 trục gắn trên ray di chuyển.

Đặc điểm: Là các hệ thống giá đỡ dài, thẳng tuyệt đối trên phạm vi từ 6m đến 12m.
Ứng dụng:
- Chuyên dụng cho ngành kết cấu thép (hàn dầm H, dầm Box).
- Đóng tàu (vách tàu) và hạ tầng giao thông (bản đơn vị cầu).
Ưu điểm: Đảm bảo độ chính xác đồng nhất trên toàn bộ chiều dài siêu trường của sản phẩm.

Đồ gá kết hợp cảm biến Laser

Đây là xu hướng công nghệ mới nhất của VNTECH mà các doanh nghiệp đang hướng tới.

Đặc điểm: Đồ gá được thiết kế tối giản, kết hợp với công nghệ thị giác thông minh và quét Laser.
Cơ chế:
- Robot sử dụng cảm biến để quét vị trí phôi thực tế trên đồ gá.
- Nếu đồ gá có sai số nhỏ hoặc phôi đặt hơi lệch, Robot sẽ tự động hàn theo đúng thực tế.
Lợi ích:
- Giảm bớt áp lực phải chế tạo đồ gá cơ khí chính xác tuyệt đối.
- Tiết kiệm chi phí gia công đồ gá.
- Linh hoạt cho nhiều loại sản phẩm khác nhau.

Đồ gá (Jig) làm được gì?

Dưới đây là những gì mà đồ gá (Jig) có thể làm trong quy trình sản xuất và hàn robot:

Xác định vị trí chính xác của phôi trong không gian X, Y, Z để robot luôn tìm đúng đường hàn.
Giữ cố định chi tiết, ngăn chặn sự xê dịch do lực tác động của súng hàn hoặc chuyển động của cánh tay robot.
Kìm hãm sự co giãn và cong vênh của kim loại dưới tác động của nhiệt trong quá trình hàn.
Hỗ trợ súng hàn hoặc mũi khoan đi đúng quỹ đạo thiết kế, đảm bảo độ chính xác lặp lại cho hàng loạt sản phẩm.
Phối hợp với trục xoay để lật các mặt khó, giúp robot luôn hàn được ở tư thế thuận lợi nhất.
Đảm bảo 100% sản phẩm đều nằm ở một vị trí duy nhất, triệt tiêu thời gian căn chỉnh thủ công.
Tạo khoảng cách và không gian vận hành chuẩn xác, ngăn ngừa va chạm giữa robot và các bộ phận máy móc khác.
Một số đồ gá chuyên dụng tích hợp sẵn các điểm chặn để kiểm tra nhanh độ chuẩn của phôi trước khi tiến hành hàn.

Lợi ích kinh tế của đồ gá (Jig) chuẩn

Việc đầu tư một bộ đồ gá (Jig) chuẩn là một bài toán đầu tư sinh lời vô cùng thiết thực:

Cắt giảm 75% chi phí nhân công trực tiếp

Khi có đồ gá chuẩn với cơ cấu kẹp nhanh, thao tác của công nhân chỉ còn là đặt phôi và nhấn nút.
Một kỹ thuật viên có thể vận hành đồng thời 4 Robot.

=> Doanh nghiệp tiết kiệm được quỹ lương của 3 thợ hàn bậc cao trên mỗi dây chuyền.

Tăng 200% – 300% năng suất sản xuất

Đồ gá chuẩn loại bỏ hoàn toàn các khâu đo đạc, căn chỉnh thủ công và dùng thước kiểm tra độ thẳng.
Sự kết hợp giữa đồ gá và Robot cho phép hệ thống làm việc liên tục 24/7.

=> Đẩy nhanh tiến độ dự án gấp 3 lần, giúp doanh nghiệp sẵn sàng đáp ứng các đơn hàng siêu trường, siêu trọng trong thời gian ngắn nhất.

Tỷ lệ phế phẩm bằng 0

Đồ gá chuẩn giữ phôi cố định tại một tọa độ duy nhất trong không gian.
Kết hợp với tính năng theo dõi hồ quang, Robot sẽ hàn chính xác 100% mọi sản phẩm như nhau.

=> Loại bỏ hoàn toàn chi phí vật tư bị lãng phí do phế phẩm và triệt tiêu chi phí nhân công mài sửa, xử lý lỗi sau khi hàn.

Rút ngắn 60% thời gian thiết lập

Nhờ đồ gá chuẩn, hệ thống thị giác thông minh laser có thể nhanh chóng xác định điểm bắt đầu và kết thúc của đường hàn.
Không cần lập trình lại từ đầu cho mỗi lần lên phôi.

=> Tối ưu hóa chu trình sản xuất cho các đơn hàng đa dạng mẫu mã, giúp xưởng vận hành linh hoạt và hiệu quả.

Kéo dài tuổi thọ thiết bị thêm 20% – 30%

Đồ gá được thiết kế chuẩn sẽ tính toán trước các khoảng hở an toàn cho robot.
Robot vận hành trong một không gian không có vật cản bất ngờ, giúp bảo vệ cảm biến laser và súng hàn đắt tiền.

=> Giảm chi phí bảo trì, thay thế linh kiện và tránh tình trạng dừng máy gây thiệt hại kinh tế.

Sự kết hợp giữa đồ gá và công nghệ hiện đại

Sự kết hợp giữa đồ gá (Jig) với công nghệ thông minh đã tạo ra một cuộc cách mạng trong lĩnh vực hàn tự động. Dưới đây là những điểm đột phá khi kết hợp 2 yếu tố này:

Công nghệ Thị giác Laser – Robot tự tìm đồ gá

Trước đây, đồ gá phải cực kỳ chính xác (sai số dưới 0.1mm) để robot hàn trúng. Nhưng với cảm biến laser quét đường hàn thì:

Robot sử dụng camera laser quét qua đồ gá để xác định vị trí thực tế của phôi.
Dù đồ gá có sai số nhỏ hoặc phôi đặt hơi lệch, robot vẫn tự động hiệu chỉnh quỹ đạo hàn theo thời gian thực.

=> Giúp giảm 50% chi phí chế tạo đồ gá siêu chính xác.

Công nghệ Model-Free – Hàn không cần bản vẽ

Đây là đỉnh cao của sự kết hợp giữa phần cứng (đồ gá) và phần mềm trí tuệ nhân tạo.

Robot quét trực tiếp vật thể đang nằm trên đồ gá để dựng lại mô hình 3D.
Bạn có thể đặt bất kỳ loại phôi nào lên đồ gá, robot sẽ tự nhận diện và lập kế hoạch hàn mà không cần file CAD/CAM.

Đồ gá biến vị (Lật xoay) – Trục thứ 7, 8 và 9

Đồ gá hiện đại không còn đứng yên mà được tích hợp động cơ Servo đồng bộ hoàn toàn với bộ điều khiển của robot.

Khi cánh tay robot di chuyển, đồ gá cũng xoay lật nhịp nhàng để đưa mối hàn về vị trí hàn bằng.
Giúp robot chinh phục mọi góc khuất, hốc kẹt của phôi phức tạp mà không cần dừng máy để lật phôi thủ công.

Hệ thống kẹp nhanh tự động

Sự kết hợp giữa cơ khí và hệ thống điều khiển khí nén/thủy lực.

Các bộ kẹp được điều khiển trực tiếp bằng lệnh từ tủ điều khiển robot.
Thời gian lên/xuống phôi giảm từ vài phút xuống còn vài giây.
Một kỹ thuật viên có thể vận hành cùng lúc 4 robot.
=> Giúp cắt giảm 75% chi phí nhân công.

Kỹ thuật số song sinh (Digital Twin)

Toàn bộ đồ gá được mô phỏng 3D chính xác trong phần mềm điều khiển.
Trước khi chạy thực tế, phần mềm sẽ giả lập đường đi của robot quanh đồ gá để phát hiện và ngăn chặn nguy cơ va chạm.

Đồ gá hiện đại không còn là rào cản về độ chính xác cơ khí, mà đã trở thành trợ thủ đắc lực giúp tối ưu hóa lợi nhuận. Sự kết hợp này giúp doanh nghiệp linh hoạt xử lý mọi đơn hàng, từ hàng loạt đến hàng phi tiêu chuẩn với chất lượng đồng nhất.

Các yêu cầu kỹ thuật khi thiết kế đồ gá

Để một bộ đồ gá hoạt động hiệu quả cùng robot, các kỹ sư VNTECH luôn tuân thủ các tiêu chuẩn:

Độ chính xác lặp lại:
- Đảm bảo mỗi lần gá phôi mới, vị trí mối hàn phải nằm trong phạm vi sai số cho phép (thường < 0.1mm).
Không gian vận hành an toàn:
- Thiết kế phải triệt tiêu các điểm mù.
- Đảm bảo súng hàn và cảm biến laser có đủ khoảng không di chuyển mà không va chạm với đồ gá.
Độ cứng vững và chống biến dạng:
- Kết cấu đồ gá phải đủ mạnh để kìm hãm sự co giãn, cong vênh của kim loại dưới tác động của nhiệt độ cao khi hàn MAG/MIG.
Hệ thống tiếp địa ổn định:
- Điểm tiếp mát phải được thiết kế tối ưu để dòng điện hàn ổn định.
- Tránh gây nhiễu tín hiệu cho các cảm biến điện tử và bộ điều khiển của robot.
Khả năng tiếp cận mối hàn:
- Đồ gá không được che khuất các đường hàn.
- Ưu tiên các cơ cấu kẹp nhỏ gọn hoặc kẹp từ xa để robot dễ dàng tiếp cận mọi góc độ.
Tốc độ gá kẹp:
- Ưu tiên sử dụng xi lanh khí nén hoặc kẹp định vị nhanh để rút ngắn thời gian chết.
- Hỗ trợ một kỹ thuật viên vận hành cùng lúc 4 robot.
Tính linh hoạt (Modular):
- Khả năng thay đổi vị trí các điểm chặn/kẹp để có thể tận dụng đồ gá cho nhiều loại sản phẩm khác nhau.
Thoát xỉ và chống bám bắn tóe:
- Bề mặt đồ gá cần được xử lý hoặc thiết kế để hạn chế xỉ hàn bám dính.
- Giúp việc vệ sinh và duy trì độ chính xác trở nên dễ dàng hơn.

Câu hỏi liên quan về đồ gá (Jig)

Dưới đây là các câu hỏi thường gặp nhất giúp bạn hiểu nhanh về vai trò và ứng dụng của đồ gá (Jig) trong hệ thống robot hàn:

Đồ gá (Jig) khác gì với các loại kẹp thông thường?

– Trả lời:

Kẹp thông thường chỉ giữ chặt vật thể.
Đồ gá (Jig) vừa giữ chặt vừa xác định vị trí chính xác của phôi trong không gian để robot luôn hàn trúng đích.

Tại sao đồ gá giúp cắt giảm chi phí nhân công?

– Trả lời: Khi có đồ gá chuẩn và kẹp nhanh, thao tác gá phôi cực kỳ đơn giản.

Một công nhân không cần chuyên môn cao vẫn có thể vận hành cùng lúc 4 robot.
Thay thế cho nhiều thợ hàn bậc cao.

Nếu phôi bị cong vênh, đồ gá có xử lý được không?

– Trả lời: Có.

Đồ gá cứng vững giúp kìm hãm sự biến dạng.
Ngoài ra, khi kết hợp với cảm biến Laser, robot sẽ tự động nhận diện phần bị vênh trên đồ gá để điều chỉnh đường hàn theo thực tế.

Đồ gá biến vị có tác dụng gì đặc biệt?

– Trả lời: Đồ gá biến vị có thể xoay lật phôi 360 độ.

Nó giúp robot tiếp cận được các góc khuất và luôn hàn ở tư thế hàn thẳng để mối hàn đẹp và ngấu nhất.

Robot có thể hàn mà không cần đồ gá không?

– Trả lời: Rất khó.

Thiếu đồ gá, phôi sẽ bị xê dịch hoặc đặt sai vị trí.
Dẫn đến việc robot hàn lệch hoặc đâm vào phôi gây hư hỏng súng hàn và cảm biến.

Làm sao để đồ gá không bị robot đâm vào?

– Trả lời: Trước khi chạy, toàn bộ đồ gá được mô phỏng 3D trong phần mềm.

Tính năng Collision Detection (Chống va chạm) sẽ cảnh báo và dừng robot nếu quỹ đạo hàn có nguy cơ chạm vào đồ gá.

Đồ gá khí nén có tốt hơn đồ gá kẹp tay không?

– Trả lời: Tốt hơn rất nhiều về tốc độ.

Đồ gá khí nén đóng/mở kẹp chỉ trong 1-2 giây bằng nút nhấn.
Giúp tăng năng suất gấp đôi so với việc vặn ốc hay kẹp tay thủ công.

Chi phí làm đồ gá có đắt không?

– Trả lời: Chi phí phụ thuộc vào độ phức tạp của phôi.

Tuy nhiên, đầu tư đồ gá chuẩn giúp giảm tỷ lệ phế phẩm về 0%.
Tiết kiệm chi phí mài sửa và vật tư, nên thường hoàn vốn rất nhanh.

Việc đầu tư vào hệ thống đồ gá (Jig) chuẩn xác không chỉ là một yêu cầu kỹ thuật bắt buộc mà còn là chiến lược tối ưu hóa lợi nhuận bền vững cho doanh nghiệp. Trong kỷ nguyên tự động hóa, sự đầu tư bài bản vào đồ gá (Jig) sẽ giúp trạm robot hàn vận hành liên tục, ổn định, tạo ra những sản phẩm có chất lượng đồng nhất.

Liên hệ ngay tới VNTECH để được tư vấn chi tiết về đồ gá (Jig) cho hệ thống robot hàn thông minh.

VNTECH - Đơn vị cung cấp máy móc gia công cơ khí chính hãng, uy tín, đa dạng về chủng loại, đáp ứng mọi nhu cầu sản xuất. Để được tư vấn chi tiết và nhận báo giá tốt nhất, quý khách vui lòng liên hệ theo thông tin bên dưới.
