Máy Ép 4 Trụ 100 Tấn Có Bàn Nhiệt là giải pháp công nghệ kết hợp hoàn hảo giữa lực nén cơ học cực đại và hệ thống kiểm soát nhiệt độ độc lập chuyên dụng. Khác với các dòng máy ép nguội truyền thống, YQ32-100T sở hữu bàn gia nhiệt giúp nung chảy dẻo, lưu hóa hoặc kích hoạt các liên kết phân tử của vật liệu ngay trong quá trình nén ép.
Nhờ cơ chế hoạt động này, máy ép 4 trụ 100 tấn có bàn nhiệt YQ32 được ứng dụng trong những tác vụ tạo hình phức tạp trong lòng khuôn 3D đòi hỏi độ chính xác đến từng micromet, trở thành thiết bị không thể thay thế trong các ngành sản xuất công nghiệp hiện đại như: đúc nhựa tấm, lưu hóa cao su kỹ thuật hay định hình các dòng vật liệu composite cao cấp.
Nội dung bài viết
- 1 Giới thiệu máy ép 4 trụ có bàn nhiệt YQ32
- 2 Máy ép có bàn nhiệt khác gì với máy ép thường?
- 3 Tính năng máy ép 4 trụ 100 tấn có bàn nhiệt
- 4 Máy ép 4 trụ 100 tấn có bàn nhiệt làm được gì?
- 5 Thông số máy ép 4 trụ 100 tấn có bàn nhiệt YQ32
- 6 Giá máy ép 4 trụ có bàn nhiệt YQ32
- 7 Ứng dụng của máy ép 4 trụ 100 tấn bàn nhiệt

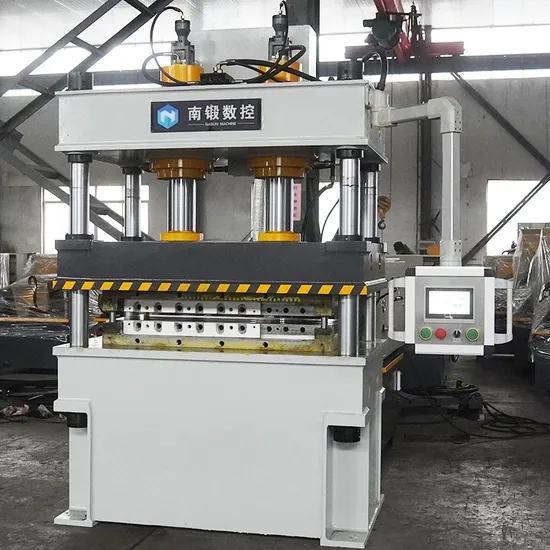

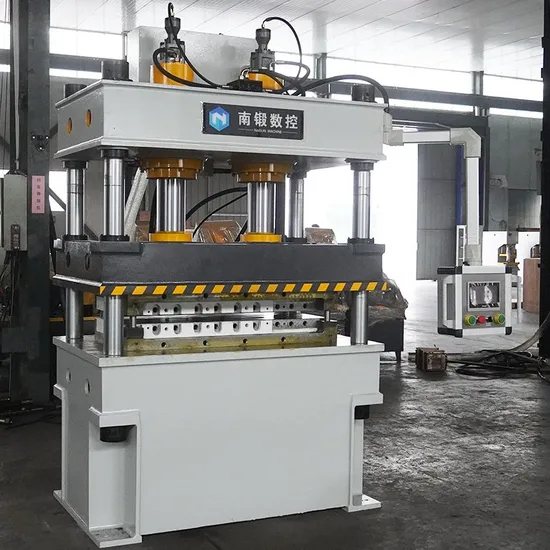

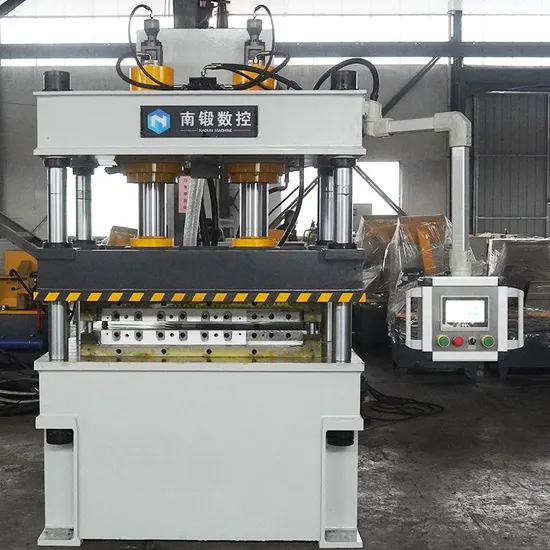

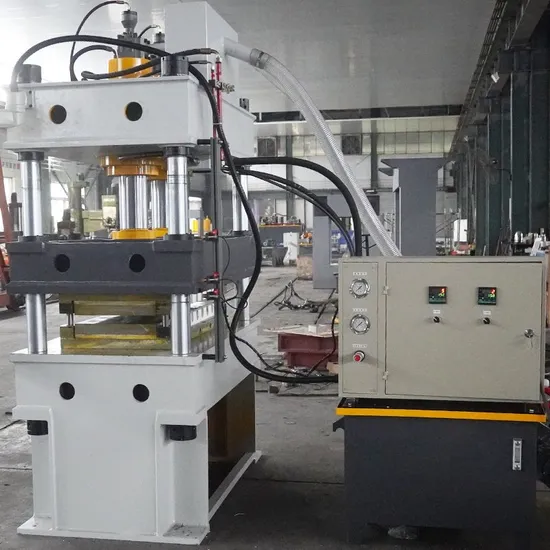

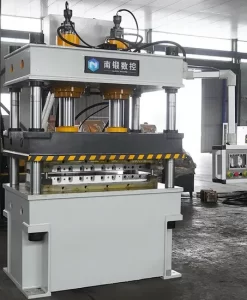

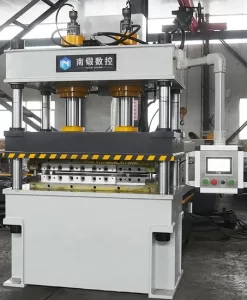

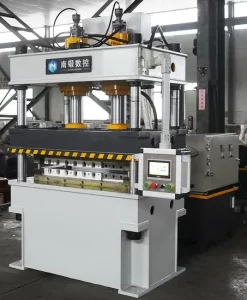

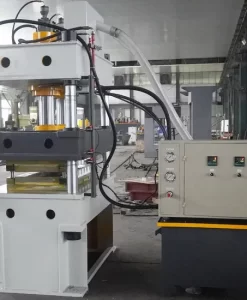

Giới thiệu máy ép 4 trụ có bàn nhiệt YQ32
Máy ép 4 trụ 100 tấn có bàn nhiệt YQ32 là dòng máy ép thủy lực công nghiệp nặng được thiết kế theo kết cấu tiêu chuẩn 3 dầm 4 cột, mang lại độ vững chắc cao và khả năng dẫn hướng chính xác tuyệt đối.
Model YQ32-100T này được trang bị thêm các tấm bàn nhiệt cao cấp ở cả bàn ép trên và bàn máy dưới giúp làm mềm, lưu hóa hoặc nung chảy dẻo vật liệu ngay trong chu trình nén.
Các thông số kỹ thuật cơ bản của máy YQ32:
- Lực nén: 100 Tấn.
- Hành trình xi lanh: 400 – 500 mm.
- Khoảng mở tối đa:700 – 800 mm.
- Nhiệt độ bàn ép: 200 – 300 độ C.
- Hệ thống điều khiển: Vận hành qua tủ điện tích hợp PLC thông minh.
- Chế độ điều khiển: nút bấm tay hoặc bàn đạp chân.
Máy ép có bàn nhiệt khác gì với máy ép thường?
Sự khác biệt giữa máy ép thủy lực 4 trụ thường và có bàn nhiệt nằm ở yếu tố nhiệt độ.
- Máy ép thủy lực thường:
- Chỉ sử dụng lực nén cơ học ở trạng thái nguội.
- Ép, chấn, đột lỗ hoặc nắn thẳng các vật liệu có tính định hình sẵn.
- Chủ yếu gia công kim loại như: sắt, thép, inox.
- Máy ép có bàn nhiệt:
- Kết hợp Áp lực cơ học + Nhiệt độ cao.
- Được trang bị các tấm gia nhiệt ở các mặt bàn ép.
- Nhiệt độ sẽ làm mềm vật liệu, dễ dàng đúc định hình phôi trong lòng khuôn 3D.
- Xử lý được các vật liệu phi kim như: cao su, nhựa, gỗ công nghiệp hoặc composite.

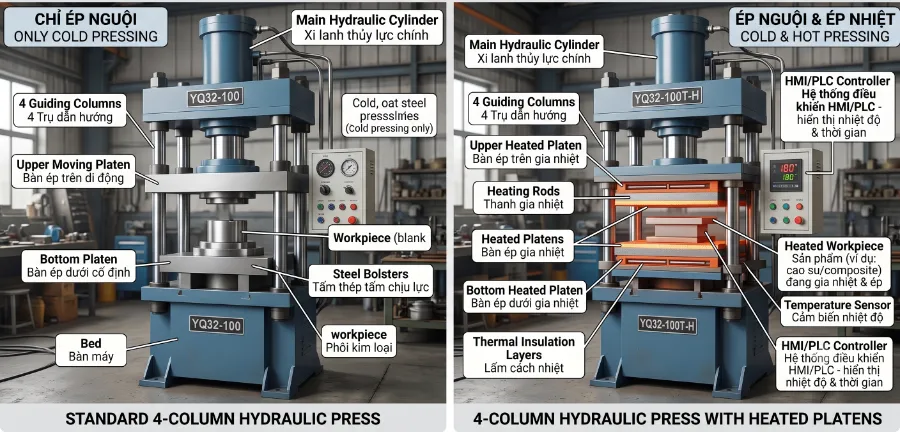

Bảng so sánh chi tiết máy ép bàn nhiệt vs Máy ép thông thường:
| Đặc điểm | Máy 4 trụ thông thường | Máy 4 trụ có bàn nhiệt |
| Cơ chế | – Lực nén cơ học từ xi lanh thủy lực. | – Lực nén cơ học + nhiệt truyền dẫn. |
| Cấu tạo | – Là các tấm thép đặc, phẳng, chịu tải cao thuần túy. | – Tích hợp hệ thống điện trở nhiệt bên trong. – Xung quanh bọc các tấm cách nhiệt để bảo vệ thân máy. |
| Hệ thống điều khiển | – Đơn giản. – Chỉ giám sát áp suất dầu, hành trình piston và tốc độ lên/xuống. | – Phức tạp. – Tích hợp thêm bộ điều khiển nhiệt độ PID độc lập cho từng thớt ép và cảm biến nhiệt độ. |
| Vật liệu xử lý | – Kim loại cứng (Inox, sắt, thép tấm, đồng thanh). | – Phi kim và vật liệu mới (Cao su, nhựa kỹ thuật, sợi carbon, gỗ MDF/HDF). |
| Trạng thái vật liệu | – Trạng thái nguội. | – Trạng thái hóa mềm, dẻo hoặc nóng chảy hoàn toàn. |
| Mục đích gia công | – Chấn uốn góc, đột lỗ, dập sâu vỏ kim loại, nắn thẳng cốt trục, ép phoi phế liệu. | – Lưu hóa cao su (gioăng phớt), đúc tấm composite (vỏ mũ bảo hiểm), ép dán Melamine Laminate lên gỗ. |
| Hệ thống giải nhiệt | – Thường dùng quạt gió làm mát dầu thủy lực cơ bản. | – Bắt buộc dùng hệ thống làm mát bằng nước. |
>>> Xem thêm các dòng máy ép thủy lực khác:
- Máy ép nhiệt công nghiệp NCM-98
- Máy ép lạnh thủy lực nằm ngang
- Máy ép thủy lực chữ H khung kín 200 tấn
- Máy ép pallet nhựa YDW32
- Máy ép phoi tiện inox thành kiện 31/63/100 tấn
Tính năng máy ép 4 trụ 100 tấn có bàn nhiệt
Máy ép 4 trụ 100 tấn có bàn nhiệt YQ32 sở hữu nhiều tính năng công nghệ hiện đại như:

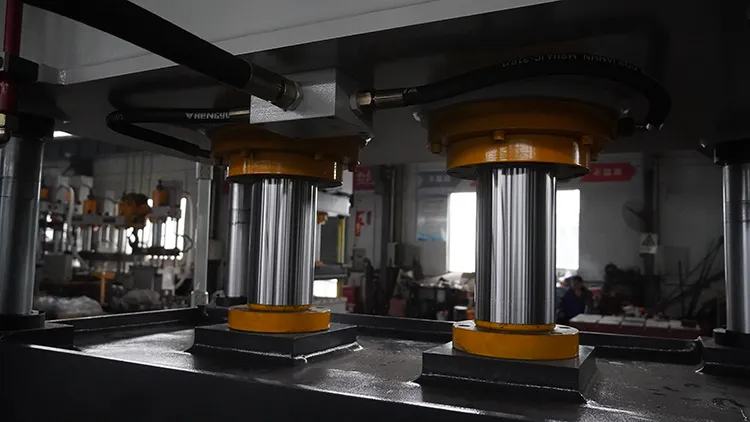

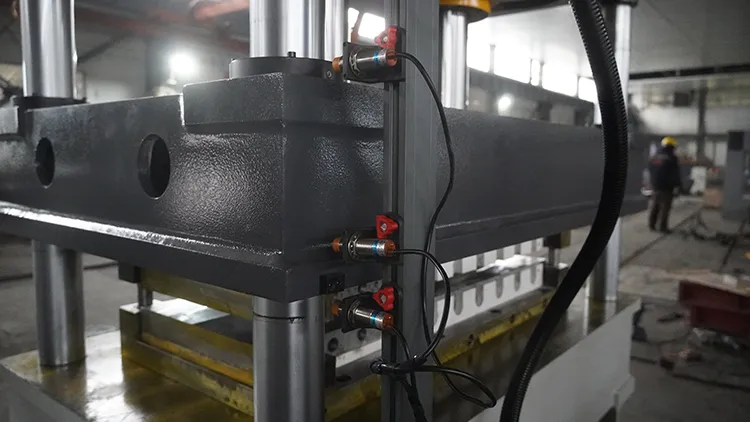

- Kết cấu 4 trụ dẫn hướng chính xác tuyệt đối
- Thân máy chế tạo theo kết cấu 3 dầm 4 cột.
- Các cột trụ bằng thép hợp kim được gia công mài chính xác và mạ crom cứng chống mài mòn.
- Lợi ích:
- Đảm bảo thớt ép trên di chuyển tịnh tiến xuống song song tuyệt đối với bàn máy.
- Triệt tiêu hoàn toàn lực vặn xoắn dưới áp lực 100 tấn.
- Giữ cho sản phẩm đúc ra có độ đồng đều về độ dày, không bị lệch góc hay sai số hình học.

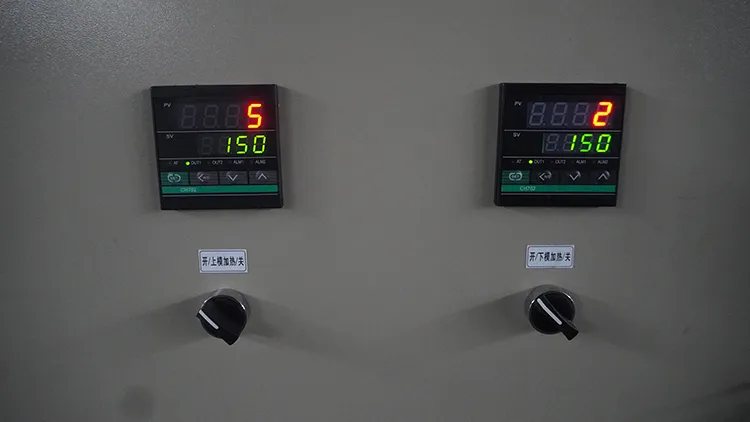

- Hệ thống gia nhiệt và kiểm soát nhiệt độ độc lập PID
- Tích hợp các thanh điện trở nhiệt công suất lớn.
- Điều khiển riêng biệt bằng thuật toán kỹ thuật số PID thông minh.
- Lợi ích:
- Cho phép tùy chỉnh và duy trì dải nhiệt độ 200 – 300 độ C.
- Giúp thợ dễ dàng tối ưu nhiệt lượng cho mặt trên và mặt dưới của khuôn.
- Nhiệt độ được điều khiển độc lập trực tiếp trên màn hình cảm ứng.
- Thuật toán PID tự động tính toán dòng điện để duy trì nhiệt độ chuẩn xác đến từng độ C.

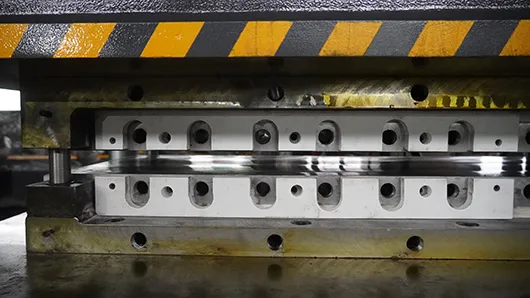

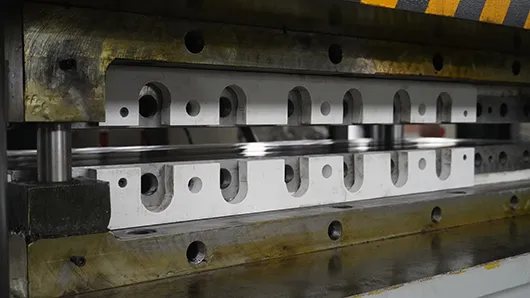

- Công nghệ cách nhiệt, bảo vệ hệ thống thủy lực
- Bàn máy được đúc các đường rãnh chứa thanh điện trở nhiệt độ cao.
- Máy được trang bị các tấm cách nhiệt bản dày ngăn không cho nhiệt lượng thất thoát ra thân máy.
- Lợi ích:
- Ngăn nhiệt lượng truyền ngược từ bàn ép vào khung sườn, xi lanh và trạm nguồn thủy lực.
- Bảo vệ các gioăng phớt không bị biến dạng do nhiệt.
- Duy trì độ nhớt ổn định của dầu thủy lực và chống giãn nở nhiệt cho kết cấu máy.

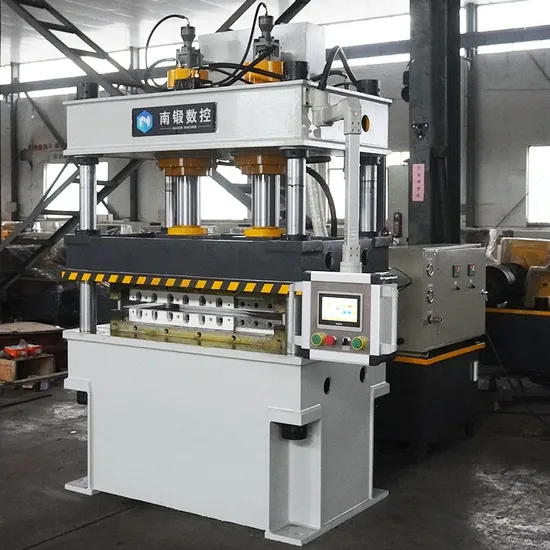

- Điều khiển chu trình ép tự động qua PLC

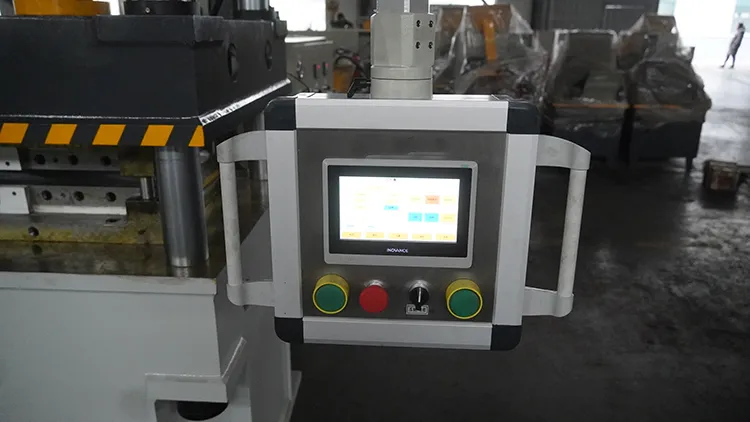

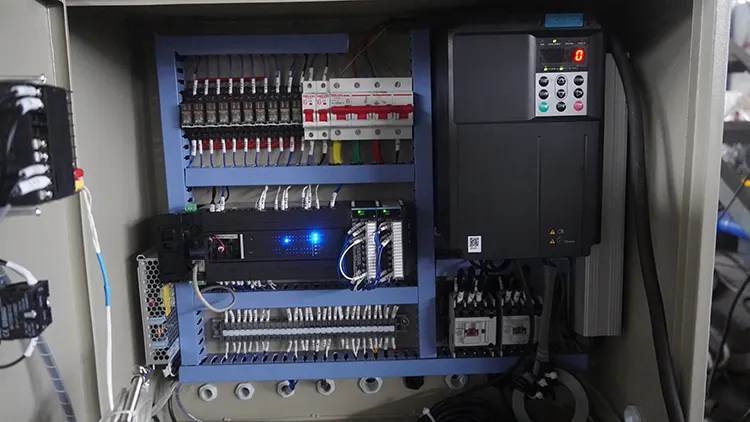

- Hệ thống tủ điện trung tâm tích hợp bộ lập trình PLC, màn hình cảm ứng HMI và các cảm biến áp suất, hành trình cao cấp.
- Lợi ích:
- Cho phép thiết lập linh hoạt các thông số như: áp suất nén, thời gian giữ lực, tốc độ nén và hành trình lùi về.
- Máy vận hành khép kín an toàn chỉ qua một thao tác bấm nút hoặc đạp chân.

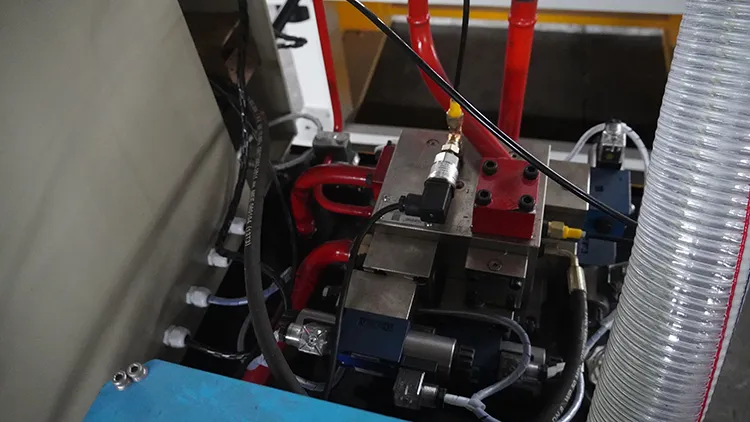

- Tùy chọn tích hợp động cơ Servo và hệ thống làm mát

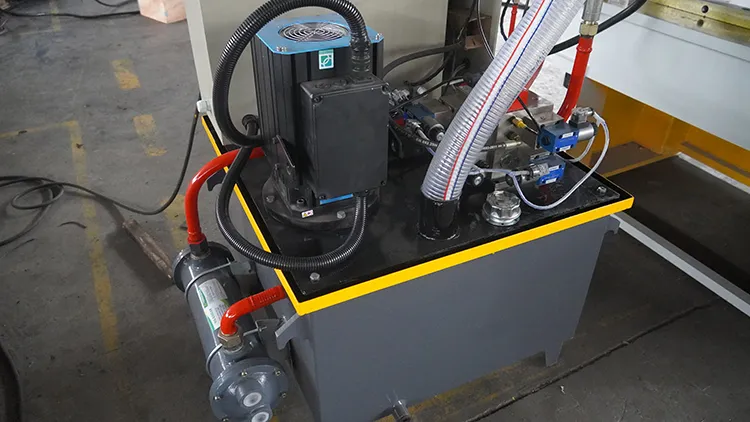

- Máy có khả năng nâng cấp trạm nguồn sử dụng Động cơ Servo thay cho motor thường.

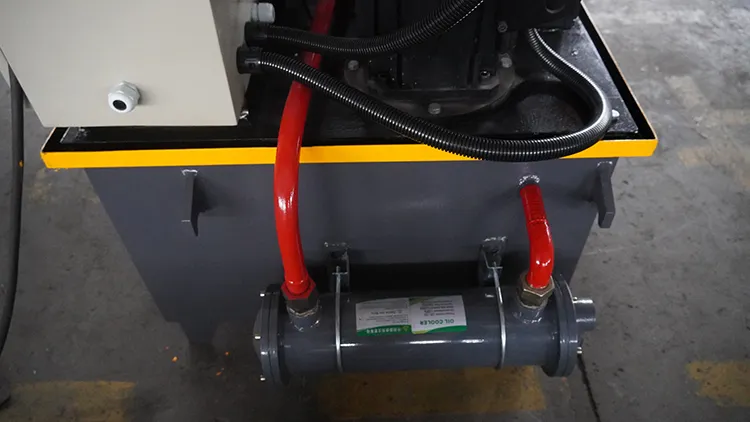

- Kết hợp với bộ trao đổi nhiệt làm mát bằng nước.
- Lợi ích:
- Động cơ Servo giúp tiết kiệm đến 30% – 50% điện năng.
- Giảm tiếng ồn nhà xưởng.
- Đảm bảo nhiệt độ dầu thủy lực luôn dưới 60 độ C, giúp máy vận hành liên tục nhiều ca ổn định.
Máy ép 4 trụ 100 tấn có bàn nhiệt làm được gì?
Nhờ sự kết hợp giữa lực nén 100 tấn và hệ thống gia nhiệt nhiệt độ cao, máy ép 4 trụ có bàn nhiệt YQ32 xử lý được các công việc sau:
- Ép đúc định hình các loại gioăng phốt chịu áp lực, lốp xe cỡ nhỏ, thảm cao su, cao su giảm chấn hoặc bọc tay cầm dụng cụ.
- Ép dập các tấm sợi carbon, sợi thủy tinh (vật liệu SMC, FRP).
- Phục vụ sản xuất vỏ nón bảo hiểm, linh kiện ô tô, vỏ thiết bị điện công nghiệp chịu lực.
- Ép chặt và gia nhiệt chảy keo để dán các tấm phủ bề mặt (Melamine, Laminate, Veneer) lên cốt gỗ.
- Làm mềm các tấm nhựa cứng, tấm mica, acrylic dày trước khi ép dập.
- Dập nổi vân 3D, tạo hình logo chìm sắc nét trên da bò, da nhân tạo bản dày.
- Nén ép các loại hạt nhựa phôi, vật liệu dạng bột nung chảy thành các tấm mẫu thử chuẩn xác.
>>> Xem thêm: Máy ép nhiệt thủy lực BY214 (Ép gỗ công nghiệp)
Thông số máy ép 4 trụ 100 tấn có bàn nhiệt YQ32
Dưới đây là bảng thông số kỹ thuật chi tiết của dòng máy ép thủy lực 4 trụ 100 tấn có bàn nhiệt YQ32-100T:
| STT | Hạng mục | Đơn vị | Thông số |
| 1 | Lực nén | kN | 1000 (100 Tấn) |
| 2 | Áp suất dầu tối đa | MPa | 25 |
| 3 | Hành trình xi lanh chính | mm | 400 / 500 |
| 4 | Khoảng mở tối đa | mm | 700 / 800 |
| 5 | Kích thước bàn làm việc | mm | 560 x 560 | 600 x 600 |
| 6 | Kết cấu dẫn hướng | — | 3 dầm 4 cột |
| 7 | Kiểu bàn gia nhiệt | — | Tấm điện trở đúc chịu lực |
| 8 | Vị trí gia nhiệt | — | Cả thớt ép trên và bàn dưới |
| 9 | Dải nhiệt độ | độ C | 200 – 300 |
| 10 | Sai số nhiệt độ | độ C | +/-1 |
| 11 | Công nghệ cách nhiệt | — | Trang bị lớp cách nhiệt bản dày |
| 12 | Tốc độ đi xuống | mm/s | 100 – 120 |
| 13 | Tốc độ nén | mm/s | 5 – 15 (Có thể điều chỉnh) |
| 14 | Tốc độ lùi về | mm/s | 60 – 80 |
| 15 | Công suất motor | kW | 7.5 – 11 |
| 16 | Hệ thống điều khiển | — | Tủ điện PLC + Màn hình HMI |
| 17 | Phương thức kích hoạt | — | Nút bấm hai tay / Bàn đạp chân |
| 18 | Nguồn điện | — | 3 Pha – 380V / 50Hz |
| 19 | Hệ thống làm mát | — | Làm mát bằng nước |
Bên cạnh đó, VNTECH còn cung cấp các model máy ép 4 trụ có bàn nhiệt khác:
| Thông số | Đơn vị | 63T | 200TA | 200TB | 315TA | 315TB |
| Lực ép | KN | 630 | 2000 | 2000 | 3150 | 3150 |
| Áp suất dầu tối đa | Mpa | 25 | 25 | 25 | 25 | 25 |
| Chiều cao mở tối đa | mm | 700 | 1200 | 900 | 1250 | 1000 |
| Hành trình trượt | mm | 400 | 700 | 600 | 800 | 600 |
| Kích thước bàn ép | mm | 610 x 500 | 1000 x 1000 | 800 x 800 | 1260 x 1160 | 800 x 800 |
| Tốc độ xuống | mm/s | 180 | 100 | 100 | 100 | 100 |
| Tốc độ ép | mm/s | 11-22 | 7-18 | 7-18 | 7-11,5 | 7-11,5 |
| Tốc độ trở lại | mm/s | 100 | 70 | 70 | 60 | 60 |
| Lực đẩy xi lanh | KN | 100 | 400 | 400 | 630 | 630 |
| Hành trình xi lanh | mm | 160 | 220 | 220 | 300 | 300 |
| Thông số | Đơn vị | 400T | 500T | 630T | 800T |
| Lực ép | KN | 4000 | 5000 | 6300 | 8000 |
| Áp suất dầu tối đa | Mpa | 25 | 25 | 25 | 25 |
| Chiều cao mở tối đa | mm | 1250 | 1500 | 1500 | 1800 |
| Hành trình trượt | mm | 800 | 900 | 900 | 1000 |
| Kích thước bàn ép | mm | 1260 x 1160 | 1400 x 1400 | 1600 x 1600 | 1500 x 1500 |
| Tốc độ xuống | mm/s | 100 | 100 | 80 | 80 |
| Tốc độ ép | mm/s | 5-9 | 8-15 | 6-12 | 8-17 |
| Tốc độ trở lại | mm/s | 55 | 70 | 60 | 70 |
| Lực đẩy xi lanh | KN | 630 | 1000 | 1000 | 1000 |
| Hành trình xi lanh | mm | 300 | 300 | 300 | 350 |
| Thông số | Đơn vị | 1000T | 1250T | 1600T |
| Lực ép | KN | 10000 | 12500 | 16000 |
| Áp suất dầu tối đa | Mpa | 25 | 25 | 25 |
| Chiều cao mở tối đa | mm | 1600 | 1600 | 1800 |
| Hành trình trượt | mm | 900 | 900 | 1000 |
| Kích thước bàn ép | mm | 1500 x 1500 | 1800 x 1600 | 1600 x 1600 |
| Tốc độ xuống | mm/s | 80 | 80 | 80 |
| Tốc độ ép | mm/s | 6-13 | 7-15 | 8-17 |
| Tốc độ trở lại | mm/s | 70 | 70 | 70 |
| Lực đẩy xi lanh | KN | 1000 | 1000 | 1600 |
| Hành trình xi lanh | mm | 350 | 350 | 350 |
Giá máy ép 4 trụ có bàn nhiệt YQ32
Dưới đây là bảng báo giá dự toán mới nhất cho dòng máy ép thủy lực 4 trụ có bàn nhiệt đa dạng dải lực ép từ 63 – 500 tấn tại thị trường Việt Nam.
| STT | Model | Lực ép | Bản tiêu chuẩn (VNĐ) | Bản cao cấp (VNĐ) |
| 1 | YQ32-63T | 63 Tấn | 120.000.000 – 140.000.000 | 180.000.000 – 220.000.000 |
| 2 | YQ32-100T | 100 Tấn | 160.000.000 – 210.000.000 | 310.000.000 – 390.000.000 |
| 3 | YQ32-150T | 150 Tấn | 230.000.000 – 290.000.000 | 420.000.000 – 490.000.000 |
| 4 | YQ32-200T | 200 Tấn | 320.000.000 – 380.000.000 | 530.000.000 – 620.000.000 |
| 5 | YQ32-315T | 315 Tấn | 480.000.000 – 560.000.000 | 750.000.000 – 890.000.000 |
| 6 | YQ32-500T | 500 Tấn | Khảo sát & Thiết kế riêng | 1.250.000.000 – 1.550.000.000 |
*Bản tiểu chuẩn: Nút bấm cơ.
**Bản cao cấp: PLC + Servo + Làm mát bằng nước.
Lưu ý: Bảng giá dưới đây mang tính chất dự toán ngân sách tham khảo tại thị trường Việt Nam. Giá thực tế sẽ thay đổi tùy thuộc vào tùy chọn của khách hàng.
Ứng dụng của máy ép 4 trụ 100 tấn bàn nhiệt
Máy ép 4 trụ 100 tấn có bàn nhiệt được ứng dụng rộng rãi trong các ngành công nghiệp sau:
- Ngành công nghiệp linh kiện ô tô, hàng không
- Chuyên dùng để đúc định hình các tấm composite công nghệ cao như: sợi carbon, sợi thủy tinh, vật liệu đúc SMC, DMC.
- Sản phẩm:
- Vỏ cabin xe tải, cản trước sau ô tô, vỏ nón bảo hiểm chuyên dụng, ốp nội thất xe hơi.
- Các chi tiết định hình trong thân vỏ máy bay tầm ngắn.
- Ngành công nghiệp cao su kỹ thuật, phụ tùng cơ khí
- Đúc ép và lưu hóa các phôi cao su sống đặt trong lòng khuôn đúc đóng.
- Sản phẩm:
- Hệ thống gioăng phốt chịu áp lực cho máy thủy lực.
- Đệm cao su giảm chấn cho động cơ.
- Lốp xe cỡ nhỏ, các tấm thảm cao su cách điện, cách âm.
- Hoặc bọc cao su cho tay cầm dụng cụ cơ khí.
- Ngành sản xuất đồ gỗ nội thất, vật liệu xây dựng
- Ép dán, ép phủ bề mặt các tấm vật liệu trang trí dưới áp suất cao.
- Sản phẩm:
- Ép dán các tấm Melamine, Laminate, tấm nhựa PVC, Veneer gỗ tự nhiên lên các tấm cốt gỗ công nghiệp.
- Ngành công nghiệp điện tử, linh kiện bán dẫn
- Ép định hình các vật liệu nhựa nhiệt dẻo kỹ thuật hoặc nhựa nhiệt rắn làm vỏ bọc và báng mạch.
- Sản phẩm:
- Vỏ bọc ngoài của các thiết bị đóng cắt điện cao thế.
- Hộp đấu nối dây điện công nghiệp chịu nhiệt.
- Tấm lót cách điện trong máy biến áp, hoặc các vỏ bảo vệ linh kiện điện tử nhạy cảm.
- Ngành công nghiệp thời trang, hàng tiêu dùng cao cấp
- Dập nổi hoa văn 3D và định hình các chi tiết từ da thuộc bản dày hoặc vật liệu giả da (PU, PVC).
- Sản phẩm:
- Dập vân da cá sấu, da đà điểu lên da bò làm túi xách.
- Dập form yên xe máy, tạo hình các tấm đệm lót giày thể thao cao cấp.
- Ép nổi logo thương hiệu chìm sâu sắc nét trên các sản phẩm bảo hộ lao động.
Doanh nghiệp của bạn đang tìm kiếm một giải pháp đúc định hình chất lượng cao, giảm thiểu tỷ lệ hàng lỗi và tiết kiệm điện năng nhà xưởng, thì máy ép 4 trụ 100 tấn có bàn nhiệt YQ32 chính là câu trả lời xứng đáng nhất. Thiết bị sở hữu độ bền cơ học vượt trội cùng khả năng vận hành liên tục nhiều ca ổn định, mang lại hiệu quả hoàn vốn nhanh chóng cho các nhà đầu tư.
Liên hệ ngay tới VNTECH để được tư vấn chi tiết giải pháp dập ép phù hợp nhất với sản phẩm của bạn.
