Hướng Dẫn Sử Dụng Phần Mềm Cắt Laser CypCut Chuẩn Chỉ

CypCut là một phần mềm quan trọng trong lĩnh vực cắt laser, đặc biệt là với máy cắt laser fiber. Để ứng dụng tốt công nghệ laser trong quá trình gia công, phần mềm điều khiển chính xác là một yếu tố rất quan trọng. Dưới đây, VNTECH sẽ hướng dẫn sử dụng phần mềm cắt laser CypCut với độ an toàn cao.

Nội dung bài viết

1 CypCut là gì?
2 Nhập và xử lý file thiết kế
3 Chỉnh sửa đầu cắt
4 Sắp xếp thứ tự cắt
5 Xử lý phần bù mạch cắt theo sai số sản phẩm
6 Kiểm tra lại gốc phôi cắt đã
7 Xử lý trên bàn cắt bằng điều khiển

CypCut là gì?

CypCut là một phần mềm cắt CNC được thiết kế chuyên dụng cho các máy cắt laser fiber. Nó đóng vai trò trung tâm trong việc vận hành và kiểm soát quá trình cắt laser, từ việc xử lý các file thiết kế đến việc điều khiển chuyển động của máy.

Chức năng chính của CypCut:

1/ Nhập và xử lý file thiết kế: CypCut hỗ trợ nhiều định dạng file thiết kế phổ biến, giúp bạn dễ dàng nhập các bản vẽ từ các phần mềm CAD khác.

– Các định dạng thường được hỗ trợ bao gồm DXF, DWG, AI, PLT và G-code.

– Phần mềm cung cấp các công cụ để chỉnh sửa, tối ưu hóa và chuẩn bị file thiết kế trước khi cắt.

2/ Lập trình đường cắt (Toolpathing): CypCut cho phép bạn xác định các đường chạy dao (toolpaths) cho máy cắt laser bao gồm: thứ tự cắt, hướng cắt, điểm bắt đầu – kết thúc và các thông số cắt khác.

– Các tính năng như bù đường cắt (kerf compensation) và điều khiển đường vào/ra (lead-in/lead-out) giúp đảm bảo độ chính xác và chất lượng của sản phẩm cắt.

3/ Nesting (Sắp xếp phôi):

– Để tiết kiệm vật liệu và tăng hiệu quả sản xuất, CypCut cung cấp các công cụ nesting tự động – thủ công để sắp xếp các chi tiết cắt trên tấm vật liệu một cách tối ưu.

4/ Điều khiển máy cắt laser:

– CypCut gửi các lệnh đến hệ thống điều khiển của máy cắt laser để điều khiển các chuyển động của đầu cắt, công suất laser và các chức năng khác.

– Phần mềm cung cấp giao diện người dùng để theo dõi trạng thái của máy và điều chỉnh các thông số cắt trong quá trình vận hành.

5/ Mô phỏng quá trình cắt:

– Để đảm bảo an toàn và tránh sai sót, CypCut cho phép mô phỏng quá trình cắt trước khi thực hiện trên máy thật.

– Tính năng này giúp người vận hành kiểm tra đường chạy dao, phát hiện va chạm và ước tính thời gian cắt.

>>> Xem thêm: Hướng dẫn sử dụng máy cắt laser

Nhập và xử lý file thiết kế

Lấy file cần cắt định dạng đuôi DFX:

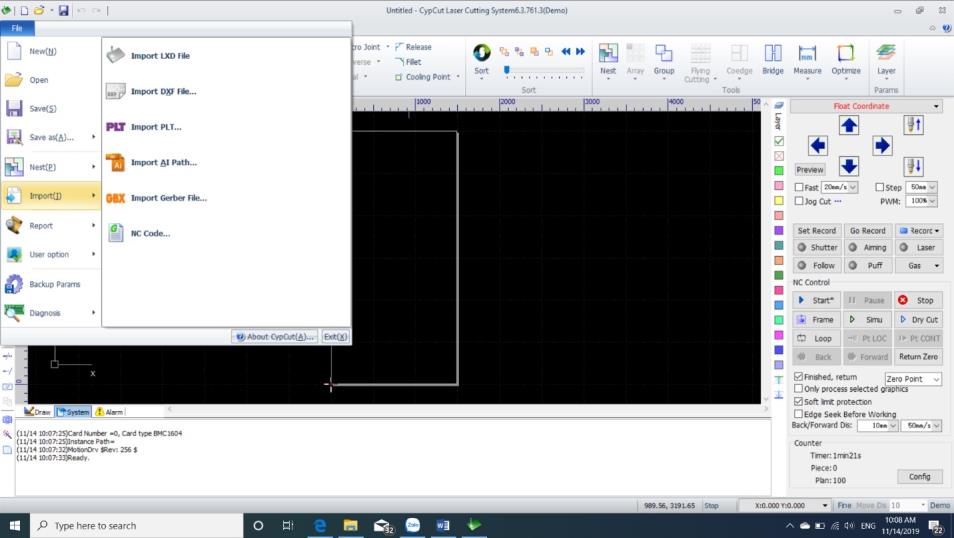

– Chọn File -> Import -> Import DFX File

– Tìm đến thư mục chứa file cần cắt rồi chọn Open để đưa file vào. Ta sẽ được giao diện như hình.

Chỉnh sửa đầu cắt

Khi chọn được hình ta sẽ cần chỉnh sửa đầu cắt:

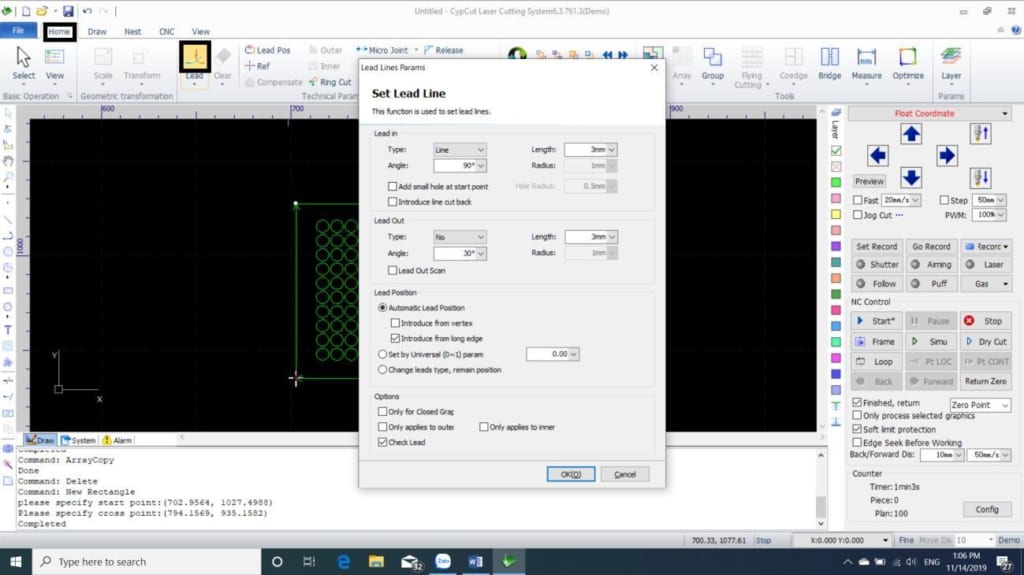

– Chọn Lead -> Lead Lines Params

Các thông số đầu cắt có thể chỉnh sửa bao gồm:

1/ Lead In: Đầu vào

– Type: Loại đầu cắt (thường dùng Line)

– Length: Độ dài đầu cắt

+ Các vật liệu mỏng dưới 5mm thường 2-5mm.

+ Vật liệu dày hơn cần để dài hơn khoảng 5-8mm sao cho vết đục xa vật liệu.

2/ Lead Out: Đầu ra (thường không cần cài đặt).

Sắp xếp thứ tự cắt

Sau khi xử lý xong phần đầu cắt, ta cần sắp xếp thứ tự cắt:

– Chọn Sort -> Small Graphics Priority (sản phẩm được cắt từ nhỏ đến lớn).

Xử lý phần bù mạch cắt theo sai số sản phẩm

Tiếp theo ta sẽ xử lý đến phần bù mạch cắt sản phẩm sao cho đúng với sai số sản phẩm cần đạt được:

– Nhấn chọn hình -> Compensation sẽ hiện ra bảng như hình.

+ Có thể chọn chế độ tự động bù trong và ngoài.

+ Hoặc điều chỉnh bù mạch sao cho phù hợp -> Chọn OK.

Khi đó ta có thể xử lý phần nhân hình sao cho đủ số lượng mình mong muốn.

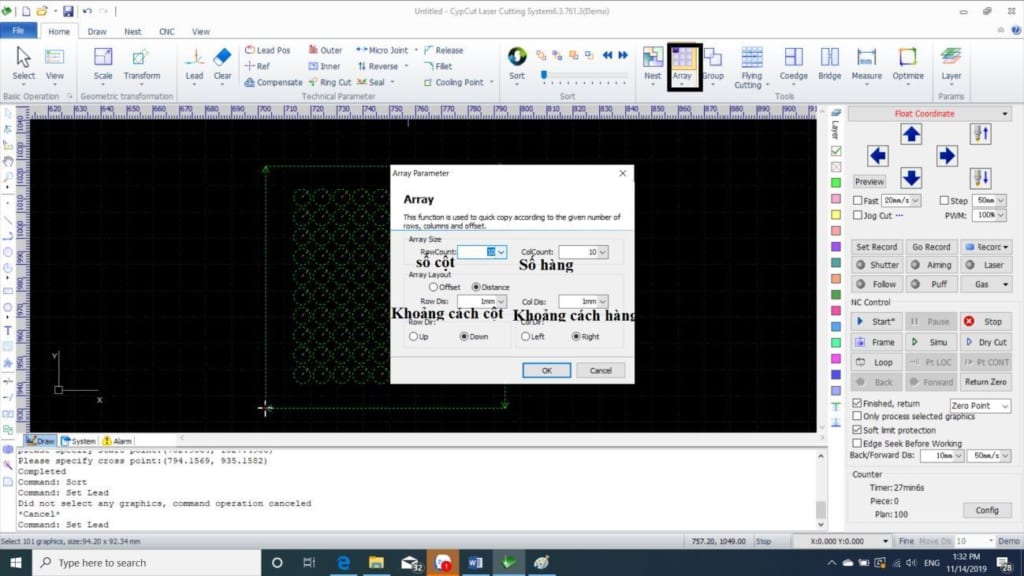

– Nhấn chọn hình -> Array -> Chỉnh sửa số lượng -> Chọn OK để hiện ra kết quả.

RowCount: Số cột
ColCount: Số hàng
Row Dis: Khoảng cách cột
Col Dis: Khoảng cách hàng

Sau khi hoàn thành chỉnh sửa lấy thông số cắt với đúng loại vật liệu cần cắt.

Chọn Layer -> Thao tác theo số thứ tự rồi tìm đến thư mục chứa thông số cắt -> Thay bép cắt phù hợp với thông số đã lưu.

*Với đầu cắt chỉnh tiêu cự bằng tay, cần chỉnh tiêu cự với đúng thông số đã chọn.

Kiểm tra lại gốc phôi cắt đã

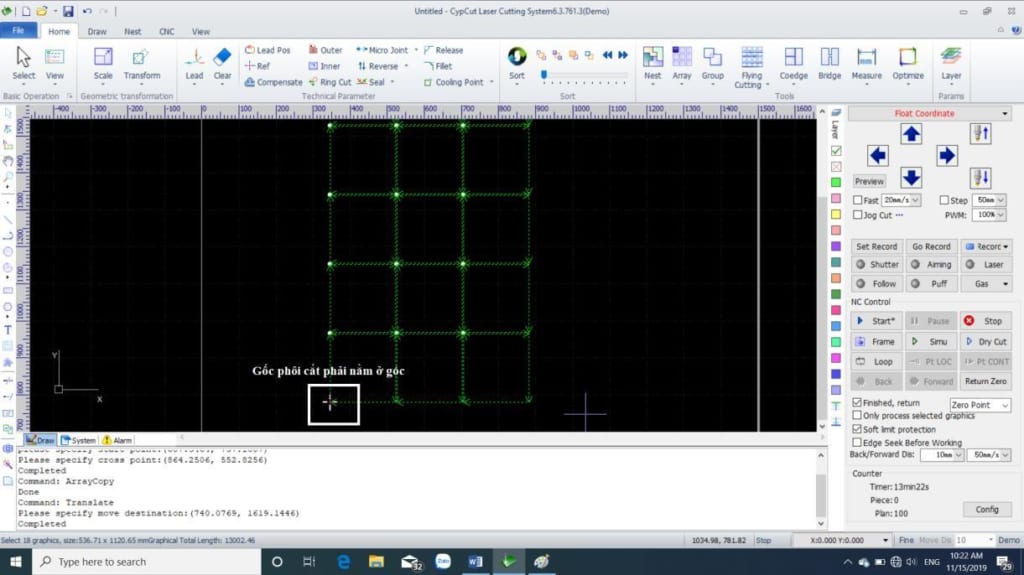

Sau khi hoàn tất, ta kiểm tra lại gốc phôi đã cắt vào góc phôi chưa:

*Trong trường hợp có 1 số bản vẽ nằm dưới bản vẽ cần cắt thì ta nên xóa các bản vẽ đó đi.

Xử lý trên bàn cắt bằng điều khiển

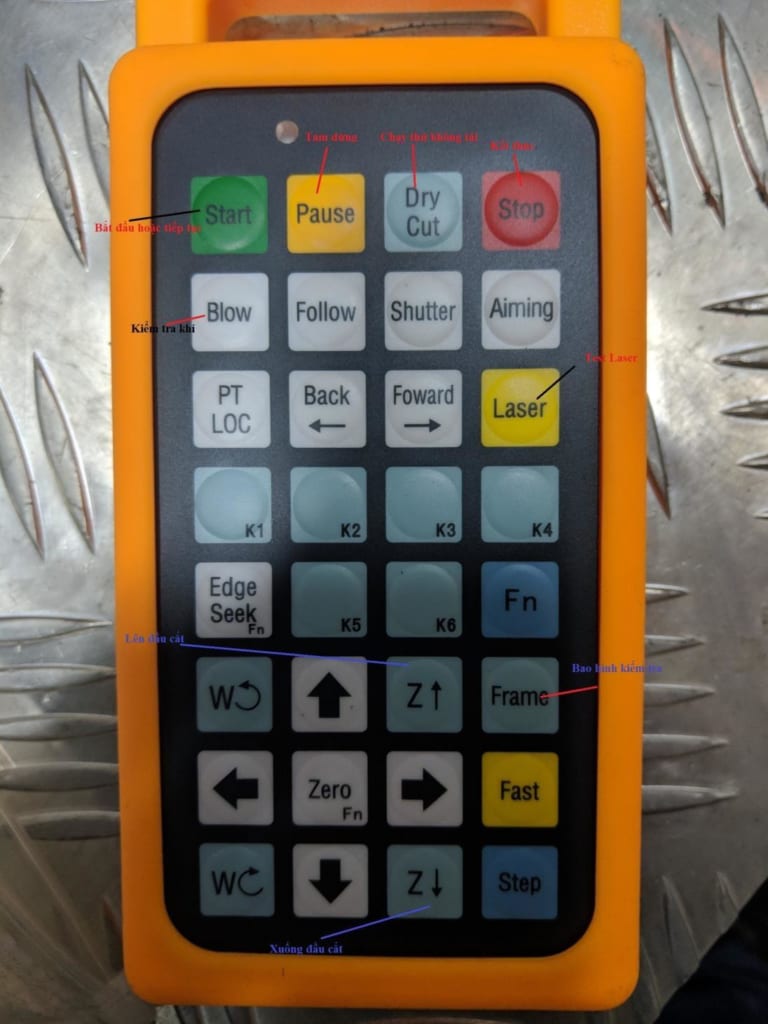

Khi hoàn thành việc xử lý trên phần mềm, ta sẽ xử lý trên bàn cắt thông qua điều khiển.

Start: Bắt đầu/ Tiếp tục
Pause: Tạm dừng
Dry Cut: Chạy thử không tải
Stop: Kết thúc
Blow: Kiểm tra khí
Laser: Test laser
Z ↑: Lên đầu cắt
Z ↓: Xuống đầu cắt
Frame: Khung hình kiểm tra

Trên đây là hướng dẫn sử dụng phần mềm cắt laser Cypcut, hi vọng những thông tin trên sẽ giúp quý khách thuận tiện hơn trong quá trình cắt laser kim loại của mình.

—————————————
