Trong quá trình sử dụng máy cắt laser, việc điều chỉnh máy cắt laser: chỉnh tâm, chỉnh tiêu cự, thay thấu kính và bộ khớp nối đầu cắt đóng vai trò quan trọng để đảm bảo hiệu suất và chất lượng cắt tối ưu. Bài viết dưới đây, VNTECH sẽ hướng dẫn chi tiết từng công đoạn từ chuẩn bị tới thực hiện việc điều chỉnh máy cắt laser giúp việc bảo trì trở nên dễ dàng hơn.
Nội dung bài viết
Cách chỉnh tiêu cự máy cắt laser
Chỉnh tiêu cự máy cắt laser là một bước quan trọng để đảm bảo chất lượng cắt cao và hiệu quả. Tiêu cự (focus) là điểm mà chùm tia laser hội tụ tạo ra mật độ năng lượng cao nhất để cắt vật liệu. Việc điều chỉnh tiêu cự không chính xác có thể dẫn đến đường cắt xấu, bavia hoặc thậm chí làm hỏng máy.
Chuẩn bị trước khi chỉnh tiêu cự
– Vệ sinh máy: Đảm bảo đầu cắt và các bộ phận quang học sạch sẽ.
– Kiểm tra thấu kính: Xác nhận thấu kính không bị nứt, mờ hoặc bẩn.
– Kiểm tra hệ thống quang học: Đảm bảo hệ thống quang học (gương, thấu kính) hoạt động bình thường và được căn chỉnh đúng.
Các phương pháp chỉnh tiêu cự
Có nhiều phương pháp để chỉnh tiêu cự máy cắt laser, tùy thuộc vào loại máy và hệ thống điều khiển. Dưới đây là một số phương pháp phổ biến:
1/ Chỉnh tiêu cự tự động: Đây là phương pháp nhanh chóng và chính xác, đặc biệt hữu ích khi cắt vật liệu có bề mặt không đều.
Nhiều máy cắt laser hiện đại có tính năng tự động lấy nét nhờ vào cảm biến để đo khoảng cách từ đầu cắt đến bề mặt vật liệu và tự động điều chỉnh vị trí thấu kính.
– Nhấp vào Focus Test và có thể điều chỉnh chiều cao của đầu cắt trong quá trình xử lý.
– Kết quả tốt nhất là ở tiêu điểm 0.
– Nên sử dụng tấm mỏng 1mm sẽ có tác dụng rõ ràng nhất.
2/ Chỉnh tiêu cự thủ công: Nếu máy không có tính năng tự động lấy nét, bạn cần chỉnh tiêu cự bằng tay. Một số máy đi kèm với dụng cụ đo tiêu cự có chiều cao cố định.
– Đặt dụng cụ này giữa đầu cắt và vật liệu, sau đó điều chỉnh khoảng cách đến khi đầu cắt chạm vào dụng cụ.
2.1 Phương pháp “Ramp Test”:
– Đặt một tấm vật liệu thử nghiệm nghiêng một góc.
– Thực hiện một đường cắt dọc theo độ nghiêng.
– Quan sát đường cắt và tìm vị trí mà đường cắt hẹp nhất, rõ nét nhất.
– Vị trí này là tiêu điểm tối ưu.
2.2 Phương pháp “Dot Test”:
– Đặt một tấm vật liệu thử nghiệm phẳng.
– Thực hiện các vết đốt thử ở các vị trí tiêu cự khác nhau.
– Vị trí tạo ra vết đốt nhỏ nhất và đậm nhất là tiêu điểm tối ưu.

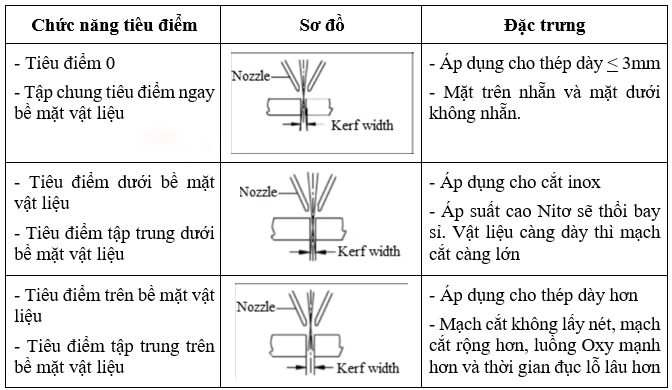

Cách chỉnh tiêu cự máy cắt laser thủ công
1/ Xác định vị trí tiêu cự mong muốn:
– Vị trí tiêu cự có thể khác nhau tùy thuộc vào loại vật liệu, độ dày và yêu cầu cắt.

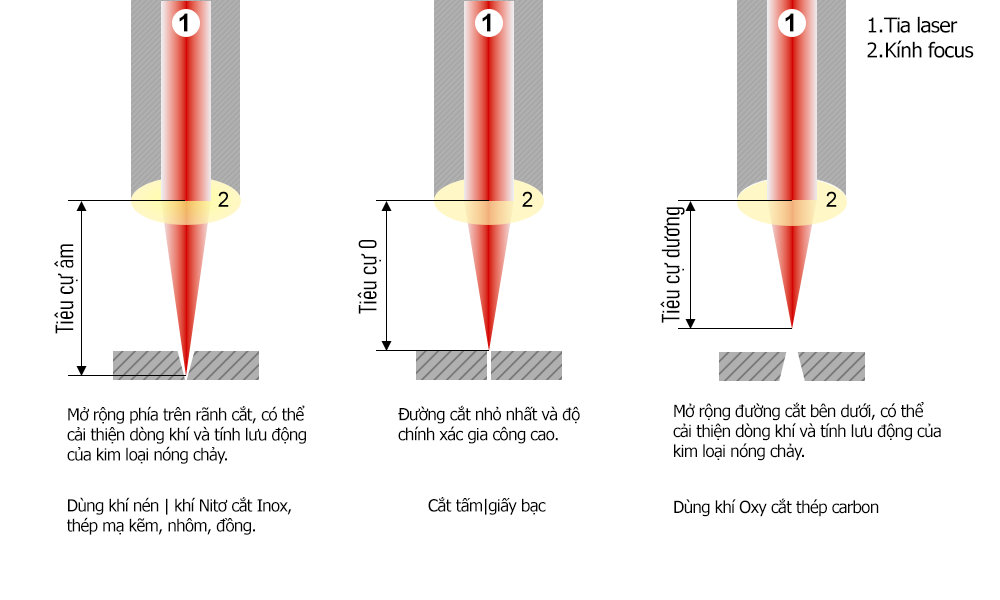

+ Tiêu cự tại bề mặt vật liệu: Thường dùng cho cắt thép mỏng.
+ Tiêu cự phía dưới bề mặt vật liệu: Thường dùng cho cắt thép dày hoặc inox.
*Tham khảo hướng dẫn sử dụng của máy và các khuyến nghị về thông số cắt laser cho từng loại vật liệu.
2/ Điều chỉnh tiêu cự:
– Máy có nút vặn/cần gạt: Sử dụng nút vặn hoặc cần gạt trên đầu cắt để điều chỉnh khoảng cách từ thấu kính đến vật liệu.
– Máy có điều khiển Z-axis: Sử dụng phần mềm điều khiển để di chuyển bàn làm việc lên xuống và điều chỉnh vị trí tiêu cự.
3/ Thử nghiệm và hiệu chỉnh:
– Thực hiện các đường cắt thử nghiệm trên vật liệu tương tự.
– Quan sát và đánh giá chất lượng đường cắt:
– Đường cắt phải sắc nét và thẳng.
– Không có hoặc ít bavia (burr).
– Bề mặt cắt mịn và không bị cháy.
– Nếu chất lượng cắt không đạt yêu cầu, điều chỉnh lại vị trí tiêu cự và thử nghiệm lại.
>>> Xem thêm: Lập kế hoạch bảo trì máy cắt laser để nâng cao tuổi thọ máy
Điều chỉnh tâm và vị trí tiêu điểm
Chất lượng đường cắt phần lớn phụ thuộc vào việc tia laser có ở trung tâm của đầu cắt hay không. Nếu tia laser không ở trung tâm, nó có thể va chạm vào đầu cắt hoặc các thiết bị bên trong vỏ đầu laser, dẫn đến biến dạng cao nhiệt độ.
=> Việc điều chỉnh vị trí trung tâm tia laser nên được xem xét khi thay thế đầu cắt laser mới hoặc chất lượng cắt bị giảm đi.
Điều chỉnh tâm
Việc điều chỉnh tâm của đầu cắt laser có thể được thực hiện bằng cách điều chỉnh thấu kính định hình theo hướng X-Y. Các ốc vít điều chỉnh được đặt trên đỉnh đầu cắt như được hiển thị trong Hình 5.1.
– Sử dụng tua vít lục giác để nới lỏng hoặc siết ốc vít điều chỉnh cho đến khi tia laser nằm ở trung tâm của đầu cắt.

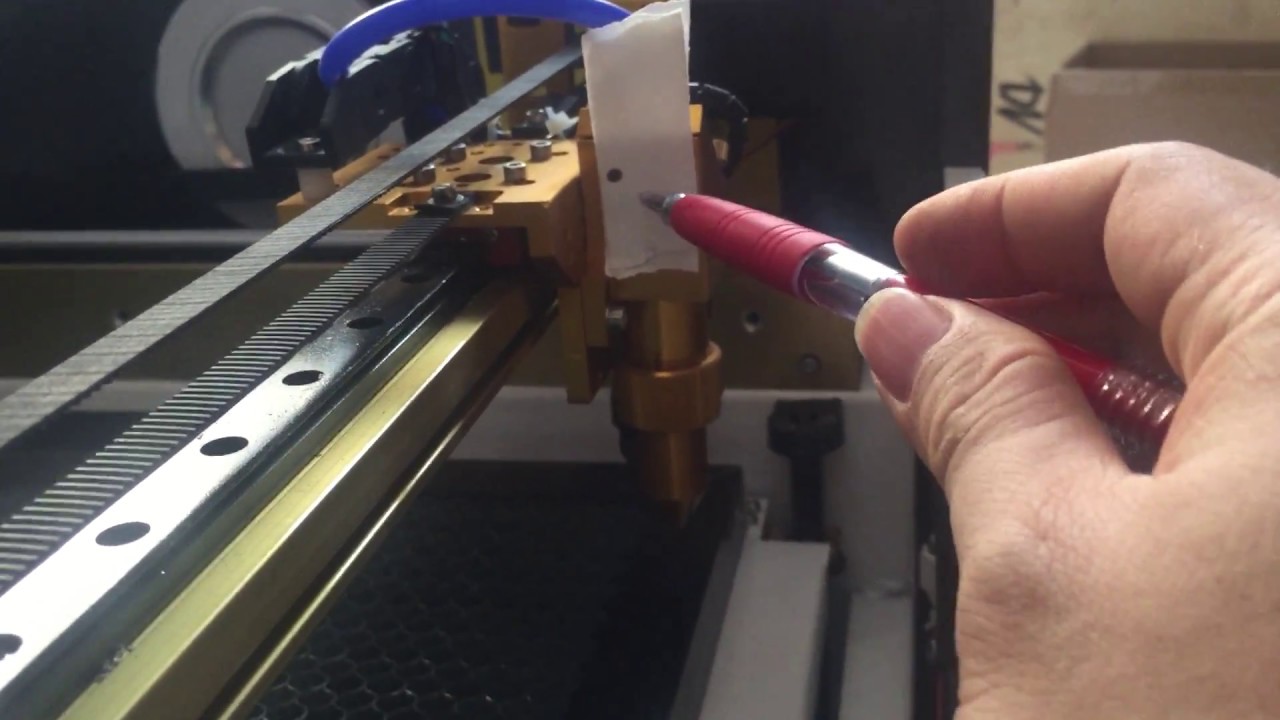

Để đảm bảo tia laser luôn phát ra từ trung tâm của đầu cắt, phương pháp thường được sử dụng là đánh dấu bằng băng dính:
– Chọn một miếng băng dính, làm phẳng và dán nó lên mặt kết thúc của đầu cắt.
– Bật đèn laser hướng dẫn màu đỏ bên trong.
+ Tìm và quan sát vị trí mà ánh sáng đỏ trên băng dính so với trung tâm đầu cắt.
– Bật và điều chỉnh máy phát laser trong khoảng từ 80W-100W, sau đó ghi chấm tia laser.
– Bóc băng dính và kiểm tra lỗ có ở trung tâm của đầu cắt hay không.
– Lặp lại các bước trên cho đến khi tia laser nằm ở trung tâm của đầu cắt.
Điều chỉnh vị trí tiêu điểm
Dù một số thiết bị cắt laser được trang bị hệ thống chỉnh tiêu điểm tự động, người dùng vẫn cần thực hiện thủ công để xác định lại vị trí trung tâm khi thay thế thấu kính cho máy laser.
Quy trình điều chỉnh vị trí tiêu điểm:
– Hiển thị tỉ lệ đầu cắt laser tới mức tối đa và đặt khoảng công suất laser trong khoảng 80W-100W.
– Mỗi lần di chuyển 0.5mm (nhỏ nhất có thể), kích hoạt laser để tạo một lỗ trên giấy có hoa văn.
– Đánh chấm vài lần, cuối cùng so sánh và tìm tỉ lệ tương ứng với lỗ nhỏ nhất.
=> Đó chính là vị trí tiêu điểm cần tìm.
Hướng dẫn thay thấu kính máy cắt laser
Quy trình làm sạch thấu kính
Việc bảo dưỡng thấu kính thường xuyên là cần thiết do đặc tính của quá trình cắt laser. Chu kỳ làm sạch thấu kính bảo vệ được khuyến nghị là một tuần một lần, còn thấu kính hội tụ và thấu kính chuẩn trực khoảng 2-3 tháng một lần.
Để chuẩn bị cho quy trình làm sạch thấu kính, ta cần bộ công cụ bao gồm: găng tay chống bụi hoặc bọc ngón tay, que bông sợi polyester, cồn, bình xịt khí cao su:
Bước 1: Đeo găng tay chống bụi hoặc ngón tay bọc trên ngón cái và ngón trỏ tay trái.
Bước 2: Xịt dung dịch cồn lên que bông sợi polyester
Bước 3: Cầm cạnh trượt của thấu kính bằng ngón cái và ngón trỏ tay trái nhẹ nhàng.
Lưu ý: Tránh tiếp xúc đầu ngón tay với bề mặt thấu kính.
Bước 4: Đặt thấu kính trước mắt, cầm que bông sợi polyester bằng tay phải.
– Lau nhẹ nhàng thấu kính theo một hướng duy nhất (từ dưới lên trên hoặc từ trái sang phải)
+ Không nên lau ngược lại để tránh ô nhiễm thấu kính lần thứ hai
+ Sử dụng bình xịt khí cao su để làm sạch bề mặt thấu kính.
+ Cả hai mặt của thấu kính đều cần được làm sạch.
– Đảm bảo không còn các chất cặn: chất tẩy rửa, bông hút, các chất ngoại lai và tạp chất.
Tháo lắp thấu kính bảo vệ
Bước 1: Nới lỏng hai ốc vít khóa, cầm 2 bên của giá đỡ thấu kính dạng ngăn kéo và rút ra giá đỡ thấu kính bảo vệ.
Bước 2: Gỡ vòng nén của thấu kính bảo vệ, gỡ thấu kính sau khi đeo ngón tay bọc.
Bước 3: Làm sạch thấu kính, giá đỡ thấu kính và vòng niêm phong.
– Vòng niêm phong có tính co dãn nên cần được thay thế nếu bị hỏng.
Bước 4: Lắp đặt thấu kính mới đã được làm sạch (cả mặt trước và mặt sau) vào bộ giữ thấu kính dạng ngăn kéo.
Bước 5: Đặt vòng nén của thấu kính bảo vệ trở lại.
Bước 6: Lắp giá đỡ thấu kính bảo vệ trở lại vào đầu cắt laser và siết chặt các ốc vít khóa.
Các bạn có thể xem video hướng dẫn cách tháo lắp thấu kính bảo vệ ở bên dưới:
Tháo lắp thấu kính chuẩn trực
Bước 1: Sử dụng chìa vòng ngoài 3mm nới lỏng ốc vít các thành phần cân chỉnh.
– Niêm phong phần đó bằng giấy crepe để ngăn bụi dính vào bên trong đầu cắt laser.
Bước 2: Tháo giá đỡ thấu kính, gỡ vòng nén lò xo và thấu kính chuẩn trực bằng dụng cụ chuyên dụng.
Bước 3: Làm sạch hoặc thay thế thấu kính chuẩn trực.
Bước 4: Lắp ráp lại các thành phần thấu kính theo thứ tự.
Lưu ý: Siết chặt vòng nén lò xo và các thành phần khác.
Bước 5: Kiểm tra vị trí tiêu điểm có ở giữa đầu cắt laser hay không trước khi sử dụng, nếu không cần đặt lại.
Tháo lắp thấu kính hội tụ
Bước 1: Tháo vòng nén lò xo và thấu kính hội tụ bằng công cụ chuyên dụng.
Bước 2: Thay thế hoặc làm sạch thấu kính hội tụ.
Bước 3: Đặt thấu kính và vòng nén lò xo vào giá đỡ cẩn thận và siết chặt ốc vít.
Bước 4: Kiểm tra xem vị trí tiêu điểm có nằm ở giữa đầu cắt hay không, nếu không cần đặt lại.
>>> Xem thêm: Thấu kính hội tụ ảnh hưởng gì tới chất lượng cắt laser
Hướng dẫn thay bộ khớp nối đầu cắt
Thay thế vòng sứ
Bước 1: Nới lỏng vít đầu cắt.
Bước 2: Giữ chặt vòng sứ bằng tay để không bị lệch, sau đó nới lỏng vít ống nén.
Bước 3: Căn chỉnh lỗ ghim của vòng sứ mới với 2 chân ghim định vị và nhấn chặt bằng tay, sau đó vặn chặt ống nén.
Bước 4: Vặn và siết chặt đầu cắt.
Thay thế đầu cắt laser
Bước 1: Vặn chặt đầu cắt.
Bước 2: Thay thế đầu cắt mới và siết chặt.
Bước 3: Khi đầu cắt hoặc vòng sứ thay thế xong cần phải thực hiện hiệu chỉnh lại điện dung.
Phụ kiện thay thế chất lượng
Việc chỉnh máy cắt laser là một bước thiết yếu để đảm bảo chất lượng cắt tối ưu. Bằng cách nắm vững các phương pháp chỉnh tâm, chỉnh tiêu cự, tháo lắp thấu kính máy cắt laser một cách cẩn thận, người vận hành cũng góp phần tạo ra những sản phẩm cắt chính xác, sắc nét và giảm thiểu lãng phí vật liệu.
