Sửa Chữa Nguồn Laser Raycus: Thay cáp quang laser fiber Raycus

Công ty cổ phần giải pháp cơ khí VNTECH là trung tâm bảo trì, sửa chữa nguồn laser fiber tại Hà Nội. Trong bài viết này, VNTECH sẽ hướng dẫn các bạn sửa chữa nguồn laser Raycus để giúp quá trình sử dụng được thuận tiện hơn.

Nội dung bài viết

1 Các lỗi của nguồn laser Raycus
2 Các cảnh báo trong nguồn laser Raycus
3 Tiến hành sửa chữa nguồn laser Raycus
4 Thay cáp quang laser fiber Raycus

Các lỗi của nguồn laser Raycus

Nguồn laser Raycus sẽ có 2 vấn đề chính trong quá trình sử dụng:

1/ Sửa chữa cáp quang, tinh thể, các bộ phận quang học nguồn laser Raycus.

2/ Sửa chữa các modul, bo điện cho nguồn laser fiber Raycus.

Các cảnh báo trong nguồn laser Raycus

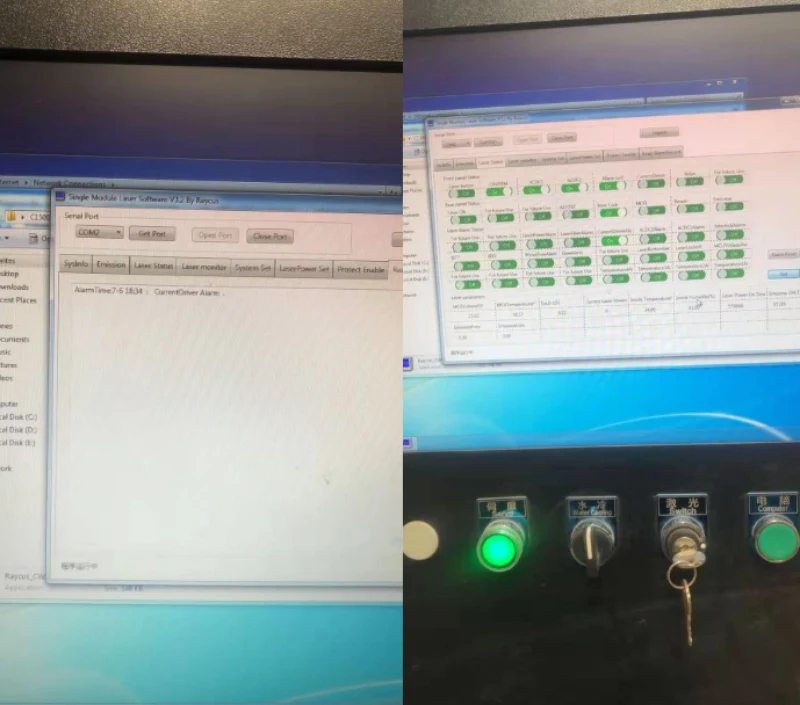

Để biết nguồn laser Raycus cảnh báo gì, bạn sẽ cần kết nối phần mềm điều khiển để xem các trạng thái, cảnh báo trên phần mềm giám sát nguồn Raycus.

Giải thích cảnh báo trên nguồn laser Raycus:

STT	LỖI/CẢNH BÁO	GIẢI PHÁP
1	System Timer Alarm – Thời gian bên trong nguồn bất thường.	– Khi báo động này xảy ra, vui lòng liên hệ trực tiếp với VNTECH.
2	Laser On Button Alarm – Cảnh báo này xảy ra khi nút thoát ánh sáng trên bảng điều khiển đã được nhấn trước khi bật nguồn.	– Tắt nguồn laser và làm cho nút bật đèn bật lên, sau đó bật lại laser để hủy báo động.
3	Inter Lock Alarm – Xảy ra khi InterLock laser bị ngắt kết nối.	– Nối tất cả các chân InterLock.
4	Current Driver Alarm – Bo điều khiển hiện tại không đổi nội bộ là lỗi	– Khởi động lại thiết bị.
5	Laser Out Alarm – Tia laser không phát hiện bất kỳ tín hiệu ánh sáng laser nào.	– Khởi động lại thiết bị.
6	Laser Power Alarm – Tia laser không thể đạt đến giá trị cài đặt.	– Khởi động lại thiết bị.
7	ACDC1 Alarm – Nguồn điện laser không hoạt động hoặc bị ngắt nguồn đột ngột.	– Kiểm tra xem điện áp AC đầu vào có bình thường không. – Khởi động lại tia laser để thử khi nó bình thường.
8	ACDC2 Alarm – Quá dòng hoặc quá áp bên trong thiết bị có thể gây ra lỗi này.	– Kiểm tra xem điện áp AC đầu vào có bình thường không. – Khởi động lại tia laser để thử khi nó bình thường.
9	T1/T2 Alarm – Cảm biến trong laser phát hiện nhiệt độ bất thường. – Lỗi này xảy ra khi nhiệt độ tại điểm giám sát vượt quá giới hạn đã thiết lập.	– Báo động nhiệt độ cao: + Kiểm tra xem hệ thống làm mát bằng nước có hoạt động bình thường không, nhiệt độ nước đã được cài đặt chính xác và kết nối nước có chính xác hay không. + Khi hệ thống làm mát bằng nước hoạt động bình thường và nhiệt độ nước giảm xuống dưới 30 ° C, khởi động lại laser. – Báo động nhiệt độ thấp: + Kiểm tra xem nhiệt độ nước thực tế của nước có quá thấp hay không. + Ngoài ra, nhiệt độ môi trường thấp cũng có thể gây ra cảnh báo nhiệt độ thấp khi tia laser lạnh. – Vui lòng đợi cho đến khi nhiệt độ nước của nước tăng trên 10 ° C và sau đó lắp lại thiết bị.
10	Hum Alarm – Nhiệt độ hiện tại của tấm làm mát thấp hơn nhiệt độ điểm sương. – Có nguy cơ ngưng tụ.	– Ngừng sử dụng tia laser ngay lập tức. + Đối với laser RFL-C100 ~ RFL-C1000: Cải thiện môi trường làm việc để nhiệt độ xung quanh thấp hơn nhiệt độ bên trong. Sau đó khởi động lại laser (nên định cấu hình phòng máy lạnh riêng cho laser). + Đối với laser RFL-C1500S / C2000S: Đợi 30 phút để điều hòa chạy, sau đó khởi động lại laser.

Khi đó chúng ta sẽ biết được phần nào đang báo lỗi để khoanh vùng xử lý:

*Tài liệu nguồn laser Raycus: https://thietbivntech.vn/wp-content/uploads/2022/10/tai-lieu-nguon-laser-raycus.pdf

>>> Xem thêm bài viết liên quan:

So sánh nguồn cắt laser fiber IPG – Raycus – Max
Nguồn laser max
So sánh nguồn cắt Plasma Hypertherm với nguồn cắt Laser
Tìm hiểu về nguồn laser CO2 – So sánh với nguồn laser fiber

Tiến hành sửa chữa nguồn laser Raycus

Sau khi kiểm tra lỗi và khoanh vùng được vấn đề, chúng tôi sẽ tiến hành kiểm tra sâu để xứ lý sửa chữa nguồn laser Raycus:

Bước 1: Kiểm tra hiệu suất nguồn laser raycus

Kiểm tra bộ phân đĩa quang cáp quang nguồn laser

Bước 2: Thay thế, sửa chữa cáp quang laser raycus

Kiểm tra các modul nguồn laser raycus — Kiểm tra, thay thế các modul nguồn laser raycus

Bước 3: Thay thế sửa chữa bo tín hiện, bo AC-DC nguồn laser raycus

bo AC-DC laser raycus, bo in out laser raycus — Thay thế modul điện nguồn laser raycus

bo điện nguồn laser raycus — Thay bo điều khiển nguồn laser raycus

bo điều khiển nguồn laser raycus — Nguồn điều khiển laser raycus

bô hợp tia nguồn laser raycus — Bộ hợp tia nguồn laser raycus

bộ phản xa laser raycus — Bộ phản xạ nguồn laser raycus

diot pump laser raycus — Bộ phản xạ nguồn laser raycus

Phần điện chúng tôi sẽ tiến hành sữa chữa, thay thế các bo hỏng trong nguồn raycus:

– Nếu nguồn bị hỏng phần cáp quang và liên quan tới cáp quang nguồn laser fiber RAYCUS chúng tôi cũng có nhưng thiết bị chuyên dụng để thay thế, sửa chữa cáp quang laser raycus.

Thay cáp quang laser fiber Raycus

Nguồn laser raycus bị cháy tinh thể dẫn tới hỏng cáp quang laser fiber. Khi đó chúng ta cần xác định đúng thông số sợi cáp và thay thế cáp quang laser mới để đảm bảo nguồn và máy cắt laser hoạt động tốt nhất.

Phần quang trong lớp keo bị lão hóa cần phải xử lý

Sau khi tiến hành kiểm tra và sửa chữa quang nguồn laser raycus chúng tôi còn tiến hành đo, kiểm tra công suất nguồn laser hiện tại.

Chú ý:

– Với 1 số loại cáp đặc thù chúng tôi sẽ nhập từ 5-7 ngày để xử lý cho khách hàng.

– Chúng tôi hàn quang luôn đảm bảo chất lượng mối hàn 100% và không có tỉ lệ suy hao mối hàn quang laser fiber.

Nếu nguồn laser Raycus của bạn đang gặp sự cố và bạn mong muốn một giải pháp sửa chữa chuyên nghiệp và nhanh chóng, hãy liên hệ ngay với VNTECH. Với đội ngũ kỹ thuật viên giàu kinh nghiệm và am hiểu sâu sắc về các dòng máy laser công nghiệp, đặc biệt là nguồn laser Raycus, VNTECH cam kết mang đến dịch vụ sửa chữa chất lượng cao, đảm bảo hệ thống laser của bạn hoạt động ổn định và hiệu quả trở lại trong thời gian ngắn nhất.
