Máy đột lỗ xà gồ J21S - Giải pháp tự động cho xưởng đột dập

Máy đột lỗ xà gồ J21S cấp liệu CNC là giải pháp giúp các xưởng kết cấu thép nâng cao tốc độ và sự chính xác trong gia công xà gồ C, Z. Thay vì phải vạch dấu thủ công, máy đột lỗ J21S sẽ tự động hoàn toàn từ khâu kẹp phôi đến định vị tâm lỗ với độ chính xác gần như tuyệt đối.

Sở hữu một chiếc Máy đột lỗ xà gồ thế hệ mới không chỉ giúp bạn cắt giảm tới 70% chi phí nhân công mà còn là giải pháp chiến lược để nâng cao năng lực cạnh tranh, giúp xưởng tự tin nhận các dự án nhà thép tiền chế quy mô lớn với yêu cầu tiến độ nhanh, chất lượng đồng nhất tuyệt đối.

Nội dung bài viết

1 Thực trạng việc đột lỗ xà gồ hiện nay
2 J21S – Máy đột lỗ xà gồ tốt nhất hiện nay
3 Máy đột lỗ xà gồ J21S làm được gì?
4 Thông số máy đột lỗ xà gồ J21S
5 Máy đột J21S giúp nâng cao năng lực cạnh tranh
6 FAQ về máy đột xà gồ J21S

Thực trạng việc đột lỗ xà gồ hiện nay

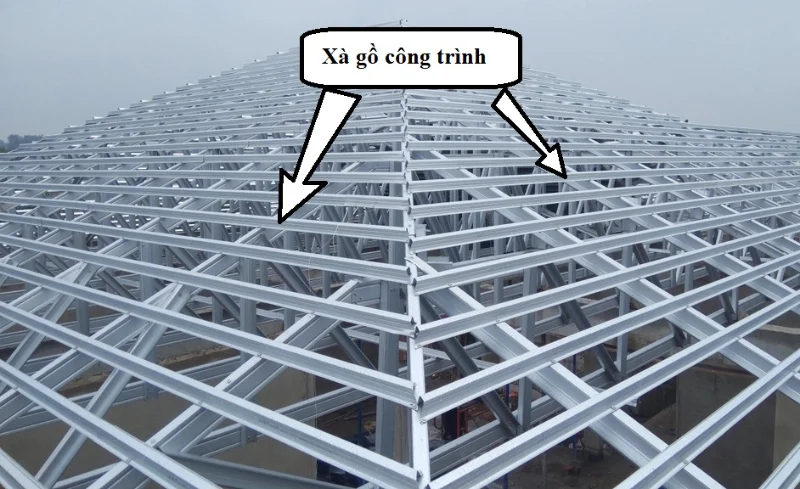

Trong ngành xây dựng nhà thép tiền chế và kết cấu thép hiện nay, xà gồ (thanh C, thanh Z) đóng vai trò là bộ khung xương sống. Một dự án nhà xưởng tiêu chuẩn có thể cần tới hàng nghìn mét xà gồ với hàng vạn lỗ đột để bắt bu-lông, giằng xà gồ.

Tuy nhiên, trên thực tế tại nhiều xưởng cơ khí hiện nay vẫn đang tồn tại những vấn đề kinh niên:

– Lấy dấu thủ công: Thợ phải dùng thước kéo, lá vạch để đánh dấu từng tâm lỗ trên thanh xà gồ dài 6m.

+ Quá trình này không chỉ chậm mà còn cực kỳ dễ sai số.

– Đột lỗ bằng máy thủy lực cầm tay:

+ Tốc độ chậm, lỗ đột thường bị bavia, không đồng nhất.

+ Các lỗ không khớp nhau khiến thợ lắp dựng phải dùng đá mài hoặc khoan khoét lại.

=> Cực kỳ tốn công và mất thẩm mỹ.

>>> Xem thêm: Máy đột lỗ thủy lực cầm tay – Tại sao KHÔNG

– Chi phí nhân công cao:

+ Cần ít nhất 3-4 thợ để vừa khênh, vừa đo, vừa đột một thanh xà gồ dài.

Máy đột lỗ xà gồ J21S cấp liệu CNC của VNTECH xuất hiện như một giải pháp giúp xưởng của bạn bước sang một trang mới: Làm nhanh hơn, chuẩn hơn và rẻ hơn đối thủ.

J21S – Máy đột lỗ xà gồ tốt nhất hiện nay

J21S là dòng máy đột lỗ xà gồ tốt nhất hiện nay, nó sẽ thay đổi hoàn toàn cục diện sản xuất cho các xưởng làm nhà thép tiền chế của bạn.

1/ Hệ thống cấp liệu CNC

– Tự động hóa 100%:

+ Máy sử dụng bộ kẹp phôi kết hợp với động cơ Servo Yaskawa (Nhật Bản).

– Độ chính xác tuyệt đối:

+ Sai số vị trí lỗ chỉ dưới 0.1mm.

+ Mọi thanh xà gồ xuất xưởng đều giống hệt nhau như đúc.

2/ Thân máy đúc nguyên khối

– Chống biến dạng:

+ Được đúc bằng gang hợp kim, giúp hấp thụ rung chấn cực tốt.

– Họng đột sâu:

+ Thiết kế này cho phép đưa được các loại xà gồ khổ lớn (từ C80 đến C300) vào vị trí đột một cách dễ dàng.

3/ Hệ điều hành thông minh

– Dễ vận hành:

+ Thợ chỉ cần nhập khoảng cách lỗ vào màn hình, máy sẽ tự tính toán hành trình.

– Lưu trữ bản vẽ:

+ Máy có bộ nhớ lưu trữ hàng trăm mẫu đột khác nhau.

+ Lần sau làm lại đơn hàng tương tự chỉ cần mở ra và chạy, không mất công thiết lập lại.

4/ Khả năng gia công nhanh

– Máy đột lỗ xà gồ J21S chỉ mất khoảng 30-45 giây/thanh.

– Khả năng dập cụm lỗ (lỗ đôi, lỗ ba) chỉ trong một hành trình xuống của chày.

=> Giúp hoàn thành những đơn hàng gấp nghìn tấn chỉ trong vài ngày.

– Tốc độ di chuyển của bàn CNC nhanh đến mức thợ chỉ kịp đặt phôi và lấy phôi.

5/ Xử lý đa dạng các loại lỗ

Không chỉ đột lỗ tròn, máy đột dập cơ khí J21S cho phép thay khuôn cực nhanh (chưa đầy 2 phút) để đột:

– Lỗ Oval (Hột xoài): Rất quan trọng để điều chỉnh độ rơ khi lắp dựng kèo thép.

– Lỗ đôi, cụm lỗ: Dập một nhát ra 2-3 lỗ cùng lúc nếu lắp bộ khuôn tổ hợp.

– Lỗ thông gió/Lỗ thoát nước: Đa dạng hóa sản phẩm xà gồ cho xưởng.

– Lỗ Vuông, lỗ Chữ nhật: Dành cho các loại giằng đặc biệt hoặc thoát nước.

– Đột được mọi khổ xà gồ: Từ C80, C100 đến C300 hay các dòng xà gồ Z cánh rộng.

6/ Gia công mọi độ dày, vật liệu

– Độ dày:

+ Máy đột lỗ xà gồ có thể đột ngọt lịm thép mạ kẽm, thép đen dày từ 1.5mm đến 6.0mm.

– Vật liệu: Gia công tốt trên xà gồ C, Z, thép V, thép hộp và inox.

>>> Xem thêm: Máy đột lỗ inox CNC tự động

Máy đột lỗ xà gồ J21S làm được gì?

Máy đột lỗ xà gồ J21S tại VNTECH có thể làm được những công việc cụ thể sau:

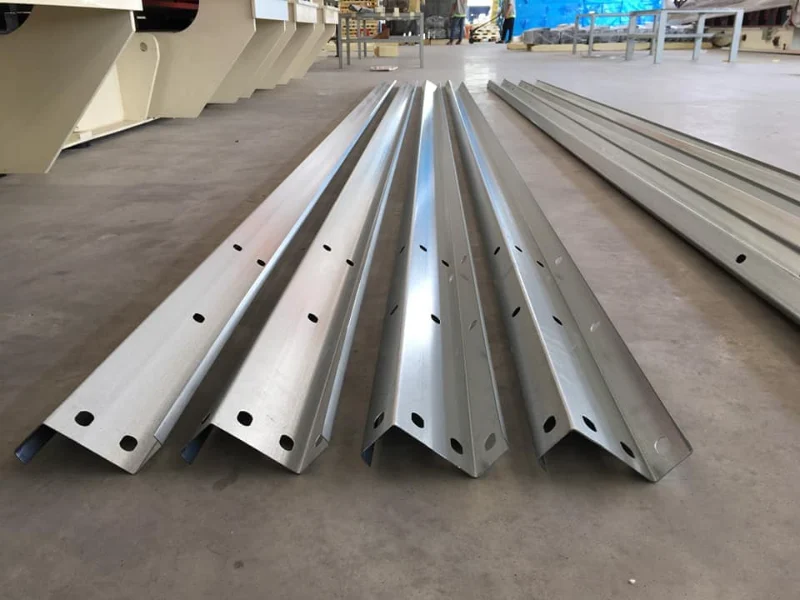

– Đột lỗ bắt bu-lông liên kết:

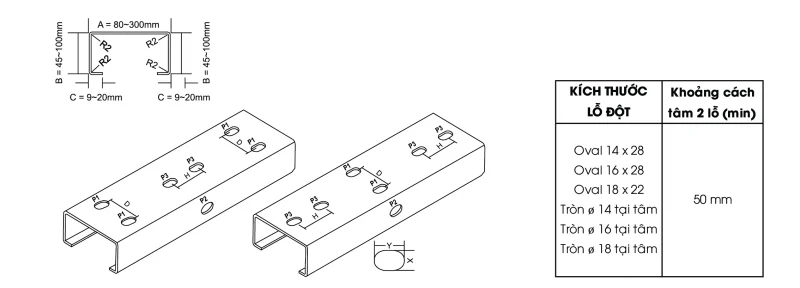

+ Tự động định vị và đột các lỗ tròn (phi 12, phi 14, phi 16…) ở hai đầu và dọc thân xà gồ C, Z.

– Đột lỗ Oval (hột xoài):

+ Tạo các lỗ dài cho phép điều chỉnh độ rơ.

=> Giúp thợ lắp dựng trên cao dễ dàng căn chỉnh xà gồ khớp với khung nhà xưởng.

– Đột cụm lỗ đối xứng:

+ Sử dụng khuôn tổ hợp để dập một nhát ra 2 hoặc 4 lỗ cùng lúc trên xà gồ.

=> Giúp tăng tốc độ sản xuất gấp đôi.

>>> Xem thêm: Máy cán xà gồ C Z tự động

– Đột lỗ theo khoảng cách biến thiên:

+ Tự động thay đổi “bước nhảy” giữa các lỗ theo đúng bản vẽ kỹ thuật.

+ Ví dụ lỗ đầu cách 50mm, lỗ sau cách 1200mm.

– Đột lỗ thoát nước, thông gió:

+ Tạo các lỗ nhỏ chuyên dụng trên bề mặt xà gồ để tránh đọng nước gây rỉ sét hoặc phục vụ hệ thống kỹ thuật.

– Đột lỗ bản mã xà gồ:

+ Gia công các tấm thép đệm liên kết xà gồ với cột.

=> Đảm bảo mọi lỗ đột trên bản mã và xà gồ khớp khít 100%.

– Xử lý đa dạng kích thước:

+ Đột được mọi khổ xà gồ từ C80 đến C300.

+ Hoặc các loại xà gồ Z cánh rộng với độ dày thép lên đến 4mm – 6mm.

>>> Xem thêm: Máy đột lỗ sắt hộp đẹp, không bavia

Thông số máy đột lỗ xà gồ J21S

Dưới đây là thông số kỹ thuật của model máy đột lỗ xà gồ của VNTECH:

Thông số	Giá trị
Lực dập	630 KN (63 Tấn)
Khổ tấm gia công tối đa	2500 x 1250 mm (Tùy chọn)
Độ dày vật liệu tối đa	6 – 8 mm (Tùy vật liệu)
Tốc độ di chuyển bàn máy	30 – 40 m/phút
Độ chính xác vị trí	0.1 mm
Số trục điều khiển	2 trục (X, Y)
Công suất động cơ chính	7.5 kW

Máy đột J21S giúp nâng cao năng lực cạnh tranh

Dưới đây là thế mạnh của máy đột lỗ xà gồ J21S giúp xưởng của bạn đứng đầu thị trường:

1/ Tốc độ sản xuất nhanh gấp 15 – 20 lần

– Làm thủ công: Một thanh xà gồ C200 dài 6m, đột 10 lỗ mất khoảng 15 – 20 phút.

+ Một ca 8 tiếng chỉ làm được khoảng 25 – 30 thanh.

– Với J21S: Toàn bộ quá trình chỉ mất 45 – 60 giây.

+ Một ca 8 tiếng máy có thể xử lý từ 400 – 500 thanh.

=> Năng suất gia công của bạn bằng 15 xưởng thủ công cộng lại.

2/ Cắt giảm 75% chi phí tiền lương

– Làm thủ công: Cần ít nhất 3 – 4 thợ

+ 1 thợ chính lấy dấu, 2 – 3 thợ phụ khênh vác, giữ phôi.

+ Chi phí lương khoảng 30 – 40 triệu/tháng.

– Với J21S: Chỉ cần 01 người vận hành.

=> Tiết kiệm được khoảng 20 – 30 triệu đồng/tháng.

3/ Sai số giảm từ 2000% xuống 0.1%

– Làm thủ công:

+ Sai số lấy dấu thường dao động từ 2mm – 5mm.

+ Tỉ lệ phải mang đi sửa, khoét lại lỗ tại công trình lên tới 10 – 15%.

– Với J21S: Sai số vị trí lỗ được kiểm soát bởi Servo Yaskawa ở mức < 0.1mm.

+ Tỉ lệ lắp ghép khớp khít đạt 100%.

=> Gần như loại bỏ hoàn toàn chi phí sửa lỗi sản phẩm.

4/ Giá thành gia công rẻ hơn đối thủ 20 – 30%

– Nhờ tốc độ nhanh và ít nhân công, chi phí trên mỗi mét xà gồ giảm xuống cực thấp.

– Ví dụ:

+ Nếu đối thủ lấy giá gia công 5.000đ/mét để có lãi.

+ Bạn có thể chào giá 4.000đ/mét mà lợi nhuận vẫn cao hơn họ nhờ hiệu suất của máy.

=> Dễ dàng thắng thầu các dự án lớn nhờ giá chào thầu cực tốt, tốc độ gia công lại nhanh.

5/ Thời gian thu hồi vốn chỉ từ 10 – 14 tháng

– Với một chiếc máy đột lỗ xà gồ J21S giá khoảng 345 triệu đồng:

+ Mỗi tháng tiết kiệm lương: 25 triệu.

+ Mỗi tháng tăng thêm lợi nhuận nhờ sản lượng cao: 10 triệu.

=> Tổng cộng: Sau khoảng 10 tháng, số tiền tiết kiệm và lợi nhuận đã đủ để mua đứt con máy này.

FAQ về máy đột xà gồ J21S

1/ Máy J21S có đột được xà gồ C và Z dày bao nhiêu mm?

– Trả lời: Các dòng máy tại VNTECH đột tốt xà gồ có độ dày từ 1.5mm đến 4.0mm.

+ Đảm bảo lỗ sắc nét, không biến dạng phôi.

2/ Máy có đột được thanh xà gồ dài 6m hoặc hơn không?

– Trả lời: Có.

+ VNTECH cung cấp tùy chọn bàn cấp liệu CNC dài từ 6m đến 12m để kẹp và di chuyển các thanh xà gồ khổ lớn một cách tự động.

3/ Thời gian đột hoàn thiện một thanh xà gồ 6m (khoảng 10 lỗ) là bao lâu?

– Trả lời: Chỉ mất từ 45 đến 60 giây,.

+ Nhanh gấp 15-20 lần so với phương pháp đột thủ công.

4/ Thợ đứng máy không biết máy tính có vận hành được không?

– Trả lời: Hoàn toàn được.

+ Giao diện điều khiển đã được Việt hóa 100%.

+ Chỉ cần nhập khoảng cách lỗ là máy tự chạy.

+ VNTECH sẽ đào tạo thợ của bạn đến khi vận hành được máy thì thôi.

5/ Máy có thể đột được cụm lỗ (2 hoặc 4 lỗ cùng lúc) không?

– Trả lời: Có.

+ Máy hỗ trợ lắp khuôn tổ hợp để dập một nhát ra ngay cụm lỗ đối xứng.

=> Giúp tăng năng suất vượt trội cho các điểm nối xà gồ.

6/ Hệ thống kẹp phôi có làm móp méo xà gồ mỏng không?

– Trả lời: Không.

+ VNTECH sử dụng hệ thống kẹp khí nén có điều chỉnh áp lực.

+ Đảm bảo giữ chắc phôi nhưng không làm trầy xước hay móp méo bề mặt xà gồ.

7/ Chính sách bảo hành cho dòng máy J21S tại VNTECH như thế nào?

– Trả lời: Bảo hành 24 tháng cho hệ thống điện tử CNC và 12 tháng cho phần cơ khí, hỗ trợ kỹ thuật tận nơi trong vòng 24h.

8/ Máy có đột được xà gồ mạ kẽm dày trên 3.0mm không?

– Trả lời: Hoàn toàn được.

+ Các model từ 40T trở lên của VNTECH dập sắt mạ kẽm 3.2mm hay 4.0mm cực kỳ nhẹ nhàng, lỗ đột sắc nét.

9/ Nếu xà gồ bị cong, máy có kẹp và đột chuẩn được không?

– Trả lời: Hệ thống kẹp khí nén của J21S có lực ép rất lớn.

+ Giúp ép phẳng và định vị lại thanh xà gồ trước khi dập.

+ Đảm bảo tâm lỗ vẫn nằm đúng vị trí theo bản vẽ.

10/ VNTECH có hỗ trợ lắp đặt ở các tỉnh xa như miền Trung hay miền Nam không?

– Trả lời: VNTECH có đội ngũ kỹ thuật lưu động toàn quốc.

+ Chúng tôi vận chuyển tận nơi, lắp đặt và đào tạo thợ của bạn đến khi ra sản phẩm đạt yêu cầu mới nghiệm thu.

11/ Khi hết bảo hành, linh kiện có dễ tìm không?

– Trả lời: Toàn bộ linh kiện như Servo, màn hình CNC, khuôn đột… VNTECH luôn sẵn kho số lượng lớn.
