Máy đột lỗ inox ER300: Giải pháp đột lỗ inox đẹp, chính xác

Máy đột lỗ inox đang trở thành thiết bị không thể thiếu tại các xưởng gia công cơ khí chính xác, vỏ tủ điện và thiết bị y tế hiện nay. Nhờ khả năng đột lỗ inox một cách hoàn hảo, máy đột lỗ inox CNC ER300 của VNTECH là giải pháp cấp thiết để nâng cao năng suất gấp nhiều lần, tạo ra lợi thế cạnh tranh tuyệt đối trên thị trường gia công inox chất lượng cao.

Nội dung bài viết

1 Những khó khăn khi đột lỗ trên inox
2 ER300 – Máy đột lỗ Inox đẹp, không bavia
3 Thông số máy đột dập CNC ER300
4 Máy đột lỗ inox ER300 làm được gì?
5 Ưu điểm của máy đột lỗ inox ER300
6 Đầu tư máy đột lỗ inox ER300 bao lâu hồi vốn?
7 FAQ về máy đột lỗ Inox

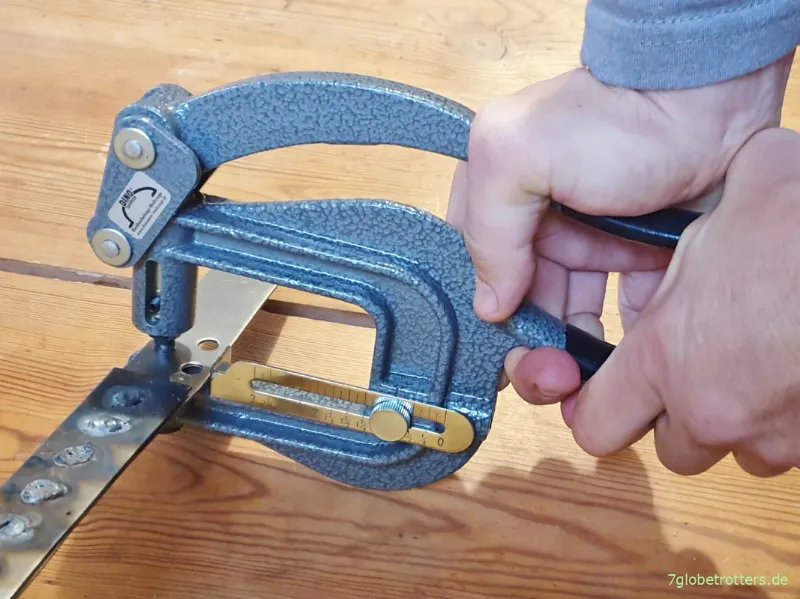

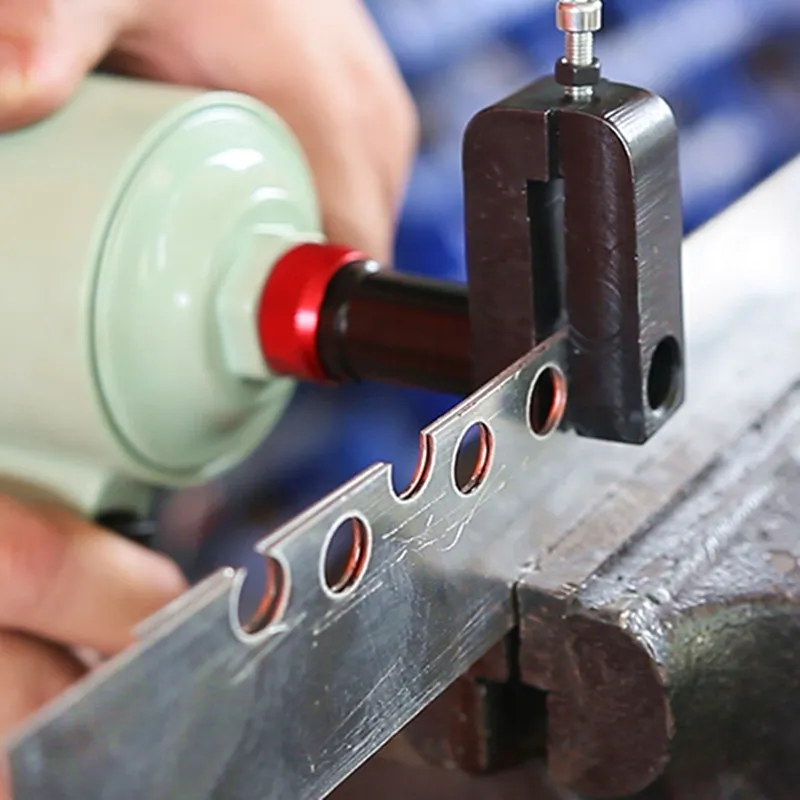

Những khó khăn khi đột lỗ trên inox

Làm việc với Inox chưa bao giờ là bài toán dễ dàng, đặc biệt là khi xưởng của bạn vẫn đang duy trì các phương pháp đột lỗ thủ công hoặc dùng máy dập cũ. Inox có đặc tính rất dị biệt: càng chịu tác động lực, bề mặt tại vị trí đó càng trở nên cứng hơn.

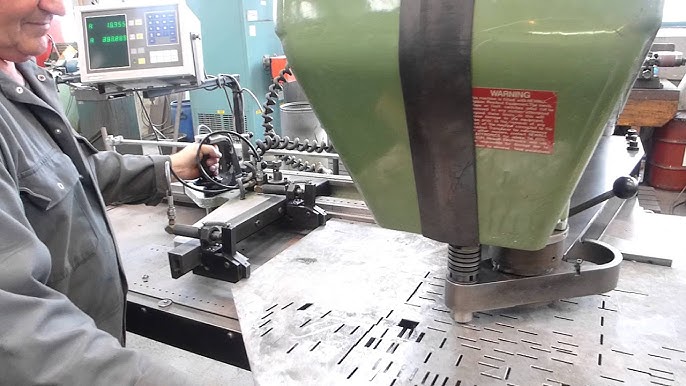

– Khi đột bằng máy thủ công, lực dập thường không dứt khoát hoặc tốc độ chậm.

+ Hành trình chày xuống lừ đừ sẽ làm vùng quanh lỗ đột bị biến cứng đột ngột.

=> Hậu quả: Nhát dập tiếp theo sẽ cực kỳ nặng, gây áp lực kinh khủng lên máy và làm giảm chất lượng đường cắt của lỗ.

– Các bộ khuôn thông thường sẽ nhanh chóng bị cùn, mẻ cạnh chỉ sau vài chục nhát dập.

– Khi chày rút lên, tấm inox thường bị kéo ngược lên theo, gây cong vênh hoặc móp méo cả tấm phôi lớn.

=> Hậu quả: Thợ phải dùng búa gõ lại để làm phẳng, vừa mất công vừa làm trầy xước bề mặt inox cao cấp.

– Việc khênh vác, kéo lê tấm inox trên bàn máy dập thủ công là nguyên nhân chính gây ra các vết trầy xước dài.

=> Hậu quả: Tấm inox bị giảm giá trị, không thể dùng cho các đơn hàng nội thất hay thiết bị y tế cao cấp.

– Lấy dấu bằng thước tay rất dễ lệch tâm lỗ (sai số 1-2mm là thường).

=> Hậu quả: Phải vứt bỏ cả tấm phôi vì inox rất khó hàn lấp và mài bóng lại.

ER300 – Máy đột lỗ Inox đẹp, không bavia

ER300 là dòng máy đột dập CNC chuyên dụng được thiết kế để giải quyết những yêu cầu khắt khe nhất về thẩm mỹ và độ chính xác trên các vật liệu cao cấp như Inox 304, 316 hay Inox gương.

ER300 – Đỉnh cao của sự chính xác

Máy đột lỗ inox ER300 là một hệ thống gia công tinh xảo:

– Đột không bavia, không rách mép:

+ Nhờ hệ thống truyền động thủy lực cực kỳ dứt khoát, ER300 triệt tiêu hiện tượng “tôi cứng” bề mặt Inox.

+ Lỗ đột ra sắc nét, phẳng mịn, không cần tốn công mài dũa lại.

– Sai số chỉ tính bằng Micron:

+ Sử dụng hệ thống điều khiển CNC kết hợp động cơ Servo Yaskawa (Nhật Bản).

+ ER300 sai số vị trí lỗ nhỏ hơn 0.05mm.

+ Mọi chi tiết lắp ghép như vỏ tủ điện, thiết bị y tế sẽ khớp khít tuyệt đối.

>>> Xem thêm các dòng máy đột CNC:

Máy đột dập cơ khí bàn cấp liệu CNC J21S
Máy đột lỗ điện Dadong D-ER300
Máy đột lỗ sắt hộp nhanh – mạnh
Máy đột lỗ xà gồ đẹp, không bavia

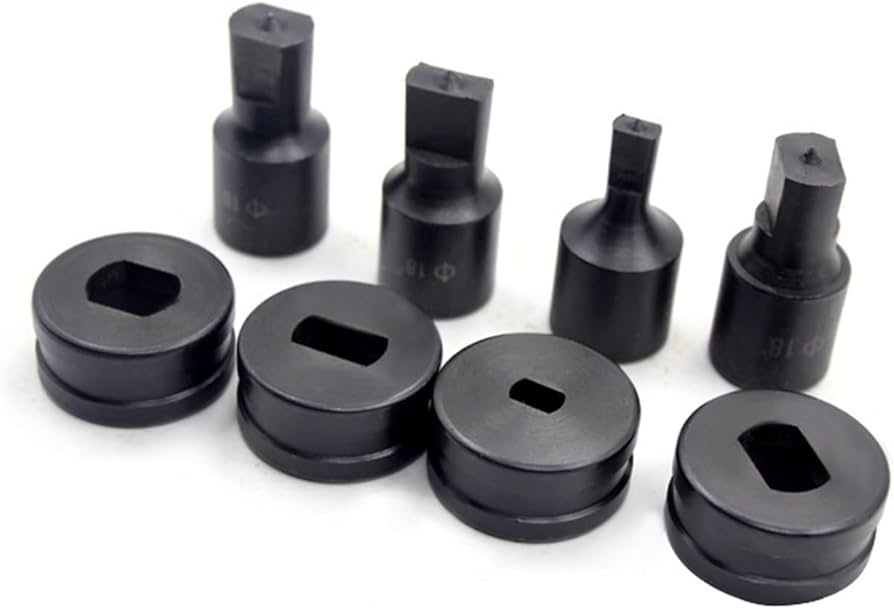

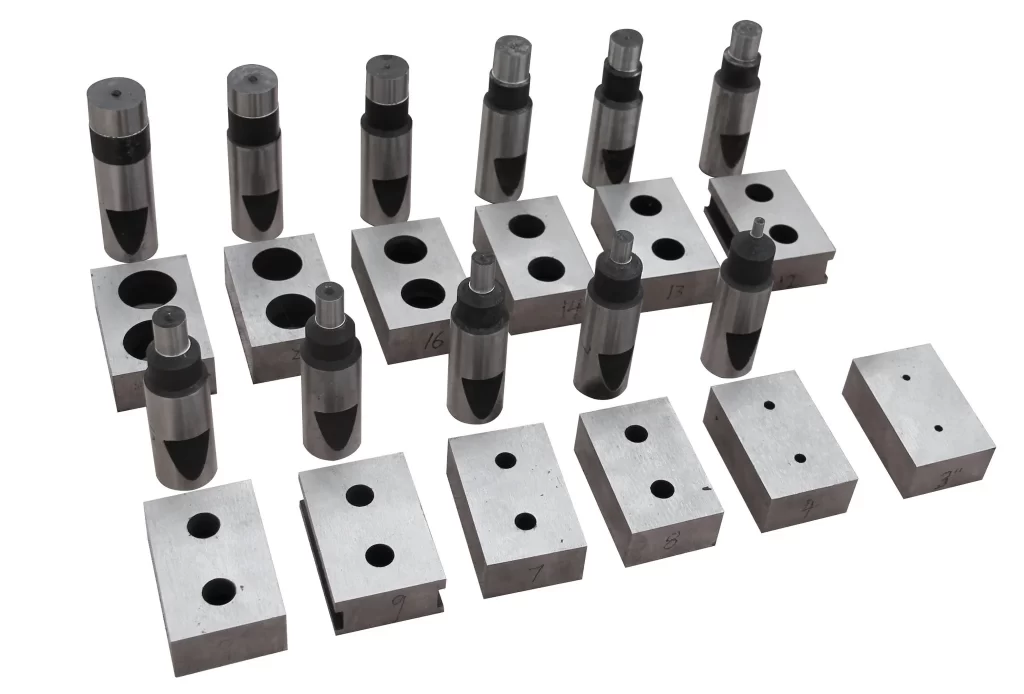

Hệ thống khuôn chuyên dụng cho Inox

Máy đột lỗ inox ER300 sử dụng hệ thống truyền động thủy lực, đảm bảo hành trình lên xuống của chày luôn vuông góc tuyệt đối với bề mặt phôi.

=> Điều này giúp lỗ đột sắc nét, không bị hiện tượng “vát” mép lỗ.

– VNTECH trang bị cho ER300 các bộ khuôn đột lỗ chế tạo từ thép hợp kim SKD11 hoặc DC53 được nhiệt luyện chân không.

+ Có độ cứng và độ dai cực cao.

+ Chịu được ma sát cực lớn khi đột xuyên qua tấm Inox 304 dày.

Hệ thống cấp liệu chống trầy xước

– Toàn bộ mặt bàn máy được phủ một lớp chổi cước dày đặc hoặc các con lăn nhựa cao cấp.

+ Tấm Inox sẽ di chuyển trên bề mặt chổi, không tiếp xúc với sắt thép hay bụi bẩn của bàn máy.

– Kẹp phôi thông minh:

+ Bộ kẹp phôi khí nén của ER300 được bọc lớp đệm cao su chuyên dụng.

+ Giữ chặt tấm Inox nhưng tuyệt đối không để lại vết hằn hay làm móp tấm phôi.

Khả năng gia công đa dạng

Dòng máy đột lỗ inox ER300 có khả năng tùy biến cực linh hoạt:

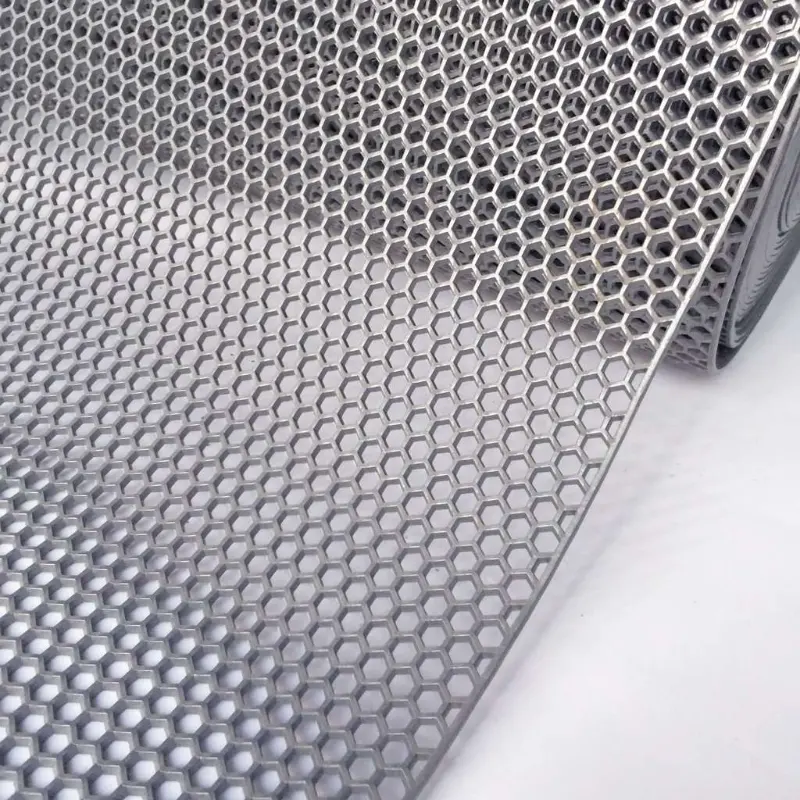

– Đột lưới Inox & Lỗ thông gió:

+ Khả năng dập liên hoàn tốc độ cao (60-100 nhát/phút).

=> Giúp tạo ra các tấm lưới lọc, lưới tản nhiệt Inox nhanh chóng và đều tăm tắp.

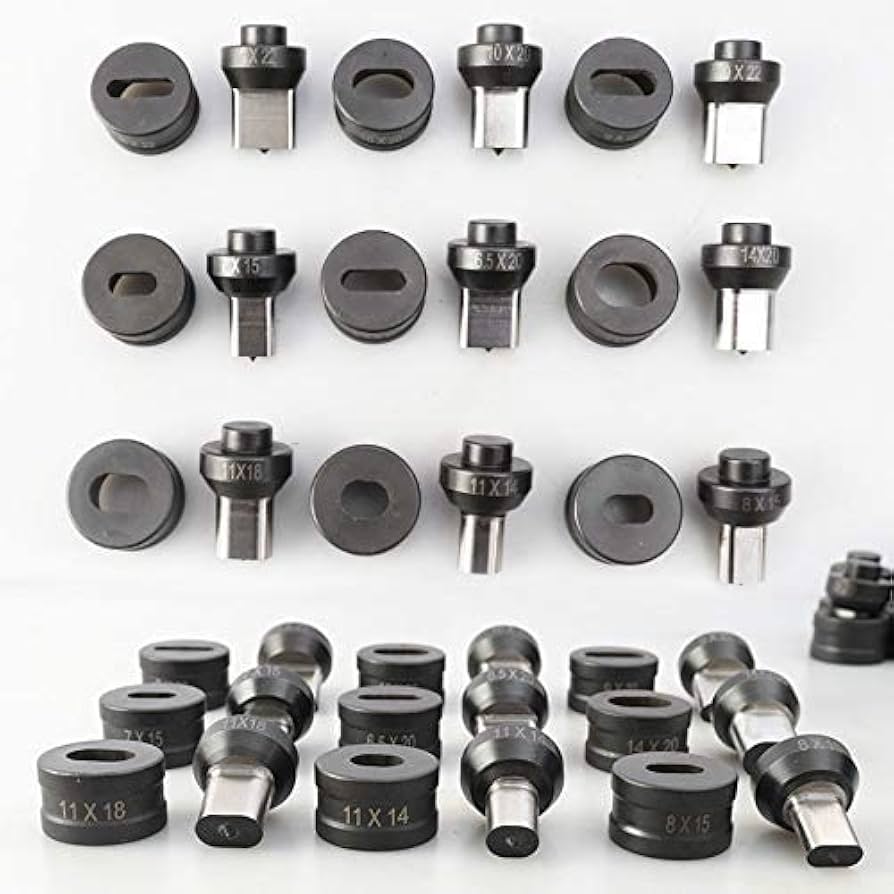

– Gia công lỗ hình thù phức tạp:

+ Ngoài lỗ tròn, máy xử lý mượt mà các lỗ vuông, lỗ lục giác, lỗ Oval.

+ Hoặc các hình hoa văn trang trí cho ngành nội thất.

– Tối ưu hóa phôi (Nesting):

+ Phần mềm CNC thông minh giúp tự động sắp xếp vị trí các lỗ đột.

+ Tận dụng tối đa diện tích tấm phôi, giảm thiểu hao hụt vật tư Inox đắt đỏ.

– Đa dạng độ dày:

+ Xử lý tốt các tấm Inox từ siêu mỏng 0.5mm đến các tấm dày 4.0mm – 6.0mm.

Thông số máy đột dập CNC ER300

STT	Hạng mục	Thông số	Đơn vị
1	Lực dập	300	KN
2	Động cơ	Điện Servo
3	Khung máy	O-frame
4	Hành trình trục X	5000	mm
5	Hành trình trục Y	1250	mm
6	Độ dày tấm tối đa	6,35	mm
7	Đường kính đột tối đa	88,9	mm
8	Hành trình đột tối đa	32	mm
9	Tốc độ kết hợp tối đa	1300	hpm
10	Số kẹp	3	chiếc
11	Xi lanh định vị lại	2	bộ
12	Trạm tháp pháo	32 (2BZ)	chiếc
13	Trục điều khiển	5 (X, Y, T, Z, A)	chiếc
14	Cấu hình công cụ	16A / 10B / 2BZ / 2C / 2D
15	Tốc độ tối đa trục X	80	m/phút
16	Tốc độ tối đa trục Y	80	m/phút
17	Tốc độ đồng thời	110	m/phút
18	Tốc độ quay tháp pháo	30	vòng/phút
19	Kẹp phát hiện vùng chết	Có
20	Kích thước máy	5170 x 5200 x 2300	mm
21	Trọng lượng	15000	kg

Máy đột lỗ inox ER300 làm được gì?

Máy đột lỗ inox ER300 tại VNTECH thể hiện sức mạnh đa năng trong nhiều lĩnh vực:

– Gia công tủ bảng điện Inox:

+ Đột các lỗ đèn báo, lỗ khóa, lỗ quạt thông gió trên vỏ tủ Inox 304.

– Thiết bị bếp công nghiệp, y tế:

+ Đột lỗ lưới tản nhiệt, lỗ thoát nước trên các khay Inox.

+ Đột dập bàn thao tác y tế yêu cầu độ sạch và thẩm mỹ cực cao.

– Trang trí nội thất, quảng cáo:

+ Đột lỗ hoa văn, chữ nghệ thuật trên tấm Inox trang trí phục vụ ốp thang máy, bảng hiệu cao cấp.

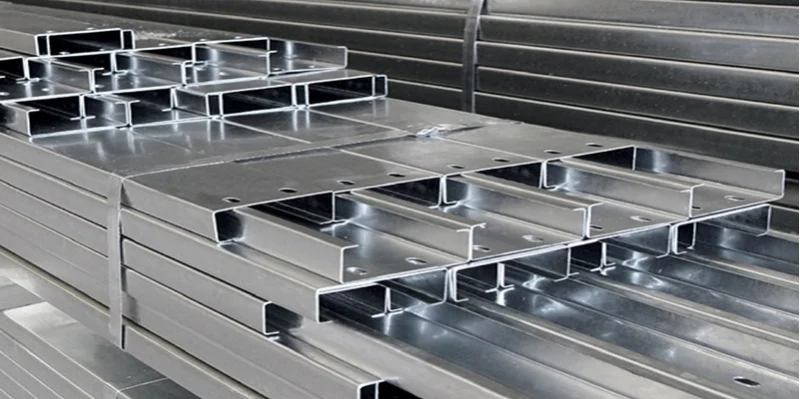

– Gia công ống, hộp Inox:

+ Đột lỗ trên các thanh Inox hộp làm lan can, cầu thang, giá kệ siêu thị với tốc độ cực nhanh.

Ưu điểm của máy đột lỗ inox ER300

Dưới đây là các ưu điểm của máy đột lỗ inox ER300 tại VNTECH:

1/ Năng suất tăng gấp 10 – 15 lần

– Tốc độ đột trung bình đạt 60 – 100 nhát/phút.

– Với một tấm lưới inox thông gió cần 200 lỗ đột:

+ Thợ thủ công mất ít nhất 30 phút (lấy dấu + đột từng lỗ).

+ Máy ER300 chỉ mất khoảng 2 – 3 phút.

=> Một máy ER300 có thể giải quyết khối lượng công việc của 8 thợ lành nghề làm việc liên tục.

2/ Độ chính xác gần như tuyệt đối

– Sai số chỉ 0.05mm

– Trong gia công vỏ tủ điện inox hoặc thiết bị y tế:

+ Phương pháp cũ sai số thường từ 1mm – 3mm.

+ Với ER300, tỉ lệ phế phẩm do đột lệch giảm từ 5% xuống 0%.

=> Điều này cực kỳ quan trọng vì phôi inox 304 có giá thành rất cao.

3/ Chống trầy xước 100%

– Hệ thống bàn chổi cước che phủ 100% diện tích bàn máy.

– Tiết kiệm được 100% chi phí đánh bóng lại hoặc xử lý bề mặt sau khi đột.

4/ Tuổi thọ khuôn đột tăng gấp 3 lần

– Đột inox cực kỳ hại khuôn.

+ Nếu máy dập cơ cũ làm khuôn nhanh mòn sau 5.000 lần dập.

+ ER300 kết hợp khuôn cao cấp cho phép dập tới 15.000 – 20.000 lần mới cần mài lại.

=> Điều này giúp ông giảm chi phí vật tư tiêu hao đáng kể.

5/ Thay dao tự động:

+ Tháp dao xoay tự động chọn khuôn (tròn, vuông, oval, dập chữ…)

+ Thay dao không cần dừng máy.

=> Giúp tiết kiệm 80% thời gian so với máy đột cơ.

Đầu tư máy đột lỗ inox ER300 bao lâu hồi vốn?

Thông thường, thời gian hồi vốn trung bình sẽ rơi vào khoảng 12 – 15 tháng.

Mục tiết kiệm	Tính toán chi tiết	Số tiền tiết kiệm
Cắt giảm nhân công	– Giảm 03 thợ (Lấy dấu + Đột tay). – Lương trung bình 12tr/người.	36.000.000 VNĐ
Giảm phế phẩm	– Inox 304 rất đắt. – Sai số CNC gần như bằng 0, không lo đột lệch hỏng tấm.	5.000.000 VNĐ
Phí xử lý bề mặt	– Hệ thống chổi cước chống xước 100%. – Không tốn tiền thuê thợ đánh bóng lại.	7.000.000 VNĐ
Chi phí khuôn	– Lâu cùn hơn 3 lần so với máy dập cơ cũ.	2.000.000 VNĐ
TIẾT KIỆM	Số tiền tiết kiệm mỗi tháng	~ 50.000.000 VNĐ

Nếu mức đầu tư cho một chiếc máy đột lỗ inox ER300 rơi vào khoảng 600 – 700 triệu VNĐ (tùy cấu hình):

Số tháng hồi vốn: 700.000.000 / 50.000.000 = 14 tháng.

Kết luận: Với mức đầu tư cho ER300, đa phần các xưởng tại VNTECH đều đạt điểm hòa vốn sau 12-15 tháng. Từ năm thứ hai trở đi, toàn bộ giá trị máy mang lại là lợi nhuận ròng bền vững.

FAQ về máy đột lỗ Inox

1/ Máy ER300 đột được Inox dày tối đa bao nhiêu?

– Trả lời: Máy đột ngọt các tấm Inox 304, 201 có độ dày từ 0.5mm đến 4.0mm.

2/ Đột Inox gương hoặc Inox xước có bị trầy bề mặt không?

– Trả lời: Không.

+ Hệ thống bàn chổi cước mật độ cao giúp tấm Inox không bị trầy xước mặt dưới phôi.

3/ Khuôn đột Inox của máy ER300 có nhanh cùn không?

– Trả lời: Không.

+ VNTECH sử dụng khuôn chế tạo từ thép DC53/SKD11 nhiệt luyện chân không.

+ Tuổi thọ cao gấp 3 lần khuôn thông thường.

4/ Độ chính xác vị trí lỗ của máy đạt mức nào?

– Trả lời: Sai số cực thấp, chỉ 0.05mm.

5/ Máy có thể đột được các lỗ hình hoa văn trang trí không?

– Trả lời: Có.

+ Chỉ cần thay bộ chày cối tương ứng.

+ Máy xử lý mượt mà mọi hình dạng từ lỗ tròn, Oval đến lỗ vuông, lục giác hay hoa văn nghệ thuật.

6/ Tốc độ đột thực tế của dòng ER300 là bao nhiêu?

– Trả lời: Máy đạt tốc độ từ 60 đến 100 nhát/phút.

+ Hoàn thành các tấm lưới đột lỗ Inox nhanh gấp 15 lần so với làm thủ công.

7/ Hệ thống kẹp phôi có làm móp méo tấm Inox mỏng không?

– Trả lời: Không.

+ Hàm kẹp khí nén được lót đệm Polyme mềm.

+ Tuyệt đối không để lại vết hằn hay làm biến dạng mép phôi.

8/ Lập trình cho máy có khó không, thợ đứng máy cần trình độ gì?

– Trả lời: Rất dễ.

+ Phần mềm đã được Việt hóa.

+ Hỗ trợ nhập bản vẽ từ CAD.

+ Thợ chỉ cần học vận hành trong 1 ngày là có thể đứng máy thành thạo.

9/ Chính sách bảo trì của VNTECH ra sao?

– Trả lời: VNTECH bảo hành 24 tháng cho hệ thống điện tử.

+ Hỗ trợ kỹ thuật tận nơi trong vòng 24h kể từ khi tiếp nhận yêu cầu.

Sự đầu tư vào máy đột lỗ inox ER300 hôm nay chính là nền móng vững chắc cho sự phát triển vượt bậc của xưởng trong 10-20 năm tới. Hãy để VNTECH đồng hành cùng bạn trong việc nâng cấp công nghệ, tối ưu hóa quy trình gia công Inox.

Liên hệ ngay với VNTECH để được tư vấn cấu hình ER300 phù hợp nhất với nhu cầu của bạn và nhận báo giá ưu đãi tháng này!
