Máy Dập Liên Hoàn Là Gì? Giải pháp tự động cho sản xuất hàng loạt

Máy dập tự động liên hoàn đã trở thành một công cụ không thể thiếu trong sản xuất hàng loạt. Đây là một giải pháp toàn diện, thay đổi hoàn toàn quy trình gia công kim loại tấm truyền thống. Với khả năng tích hợp nhiều công đoạn như cắt, đột, uốn, tạo hình,… máy dập liên hoàn giúp các doanh nghiệp nâng cao năng suất, tối ưu hóa chi phí và đảm bảo chất lượng sản phẩm một cách vượt trội.

Nội dung bài viết

1 Máy dập tự động liên hoàn là gì?
2 Nguyên lý của máy dập tự động liên hoàn
3 Cấu tạo máy dập tự động liên hoàn
4 Ưu nhược điểm của máy dập liên hoàn
5 Ứng dụng của máy dập tự động liên hoàn

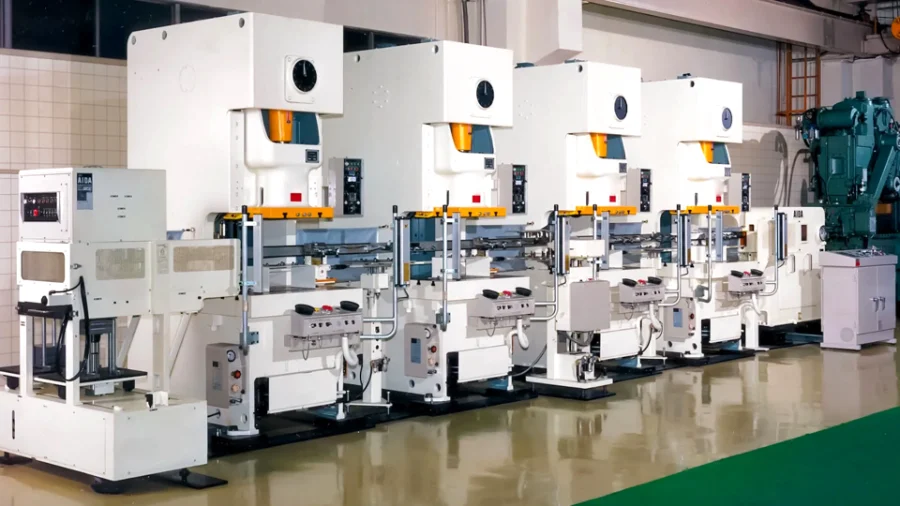

Máy dập tự động liên hoàn là gì?

Máy dập tự động liên hoàn (Progressive Die Press) là một loại máy dập công nghiệp chuyên dụng được thiết kế để thực hiện nhiều công đoạn gia công kim loại (như cắt, đột, uốn và tạo hình) một cách liên tục và tự động trên cùng một dải phôi. Thay vì phải di chuyển sản phẩm qua từng máy cho mỗi công đoạn, máy dập liên hoàn thực hiện tất cả các thao tác này chỉ trong một chu trình.

Đặc điểm nổi bật của loại máy dập tự động:

– Tự động hóa hoàn toàn từ khâu cấp phôi đến khi ra sản phẩm.

– Năng suất cực cao có thể đạt hàng trăm lần mỗi phút.

– Tất cả công đoạn được thực hiện trên cùng một dải phôi, sản phẩm tạo ra có độ chính xác cao và chất lượng đồng nhất.

– Phù hợp cho sản xuất hàng loạt với số lượng sản phẩm lớn.

Nguyên lý của máy dập tự động liên hoàn

Quá trình hoạt động của máy dập tự động liên hoàn diễn ra theo các bước sau:

1/ Cấp phôi tự động:

– Dải phôi kim loại được cấp vào máy một cách tự động và chính xác.

2/ Dập và gia công:

– Đầu trượt của máy dập thực hiện đột, cắt, uốn cong hoặc tạo hình.

– Quá trình dập liên hoàn diễn ra tuần tự qua từng trạm:

+ Trạm 1 (Blanking/Piercing): Thực hiện cắt hoặc đột các lỗ cơ bản trên dải phôi.

+ Trạm 2 (Forming): Bắt đầu các công đoạn uốn, tạo hình.

+ Trạm 3, 4: Tiếp tục các công đoạn tạo hình phức tạp hơn.

+ Trạm cuối (Cut-off): Cắt rời sản phẩm đã hoàn chỉnh khỏi dải phôi.

3/ Di chuyển liên hoàn:

– Sau khi đầu trượt nâng lên, hệ thống cấp phôi sẽ di chuyển dải phôi tiến về phía trước.

– Phần phôi đã gia công ở trạm trước đến trạm kế tiếp.

4/ Hoàn thiện sản phẩm:

– Quy trình dập và di chuyển này lặp lại cho đến khi sản phẩm cuối cùng được hoàn thiện.

>>> Các dòng máy dập kim loại:

Cấu tạo máy dập tự động liên hoàn

Cấu tạo máy dập tự động liên hoàn được thiết kế để hỗ trợ quy trình sản xuất tự động, liên tục thông qua một bộ khuôn dập duy nhất.

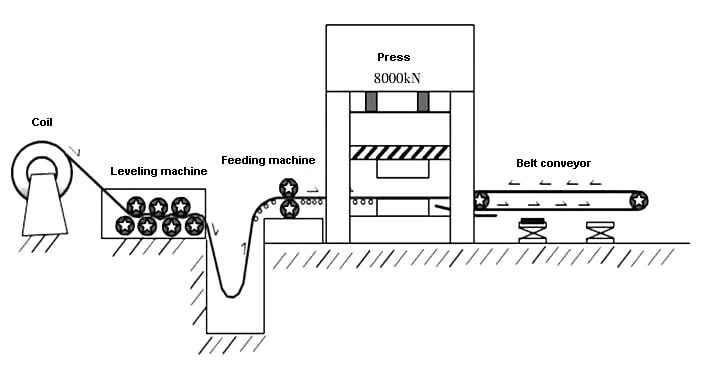

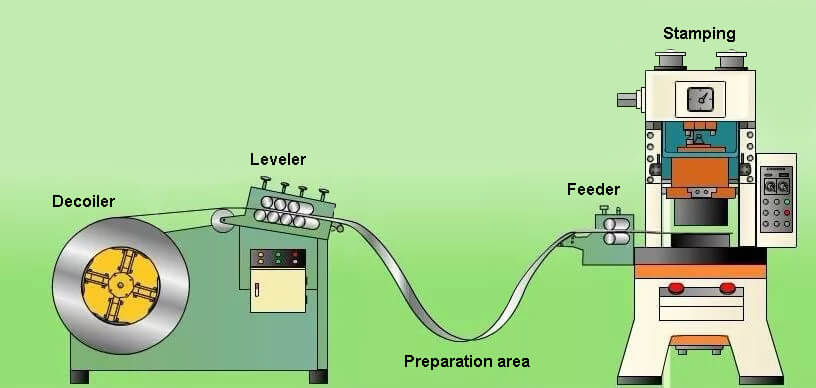

1/ Hệ thống cấp phôi tự động: Chịu trách nhiệm cung cấp vật liệu liên tục và chính xác. Nó bao gồm:

– Giá cuộn phôi: Giữ cuộn phôi kim loại và từ từ nhả ra để cấp vào máy.

– Bộ nắn thẳng: Làm phẳng cuộn phôi để đảm bảo vật liệu được đưa vào khuôn không bị cong vênh.

– Bộ cấp phôi: Đẩy dải phôi vào khuôn một khoảng cách chính xác sau mỗi lần dập.

2/ Thân máy và hệ thống dập: Phần này của máy tạo ra lực dập và truyền lực đến khuôn.

– Khung máy: Thường là khung chữ H hoặc chữ C.

+ Được chế tạo từ thép có độ cứng cao để chịu được lực dập lớn và liên tục mà không bị biến dạng.

– Đầu trượt (Ram): Di chuyển lên xuống và giữ chày dập.

– Trục khuỷu và hệ thống truyền động: Biến đổi chuyển động quay của động cơ thành chuyển động thẳng của đầu trượt, tạo ra lực dập.

3/ Bộ khuôn dập liên hoàn:

– Các trạm gia công: Mỗi trạm thực hiện một công đoạn cụ thể:

+ Trạm 1: Cắt, đột các lỗ cơ bản.

+ Các trạm tiếp theo: Uốn cong, tạo hình, hoặc thực hiện các thao tác phức tạp khác.

+ Trạm cuối cùng: Cắt đứt sản phẩm đã hoàn thiện khỏi dải phôi.

– Dẫn hướng phôi (Pilot pin): Các chốt dẫn hướng trên khuôn đảm bảo dải phôi luôn được định vị chính xác tại mỗi trạm trước khi dập xuống.

4/ Hệ thống điều khiển và an toàn

– Bộ điều khiển CNC/PLC: Điều khiển toàn bộ chu trình, từ tốc độ dập, hành trình đầu trượt, cho đến việc cấp phôi.

– Các cảm biến và thiết bị an toàn: Giám sát các thông số hoạt động và tự động dừng máy khi có sự cố, đảm bảo an toàn cho người vận hành.

Ưu nhược điểm của máy dập liên hoàn

1/ Ưu điểm

– Năng suất vượt trội có thể đạt hàng trăm chi tiết mỗi phút.

– Giảm thiểu chi phí nhân công, chỉ cần một người giám sát.

– Chất lượng sản phẩm được đảm bảo đồng đều, không có sai số tích lũy giữa các công đoạn.

– Thiết kế khuôn liên hoàn cho phép sắp xếp các chi tiết một cách khoa học trên dải phôi, tận dụng vật liệu hiệu quả.

2/ Nhược điểm

– Chi phí đầu tư ban đầu cao.

– Khuôn liên hoàn đòi hỏi kỹ sư phải có trình độ và kinh nghiệm cao, thời gian chế tạo cũng lâu hơn.

– Mỗi bộ khuôn chỉ sản xuất được một loại sản phẩm.

– Máy dập liên hoàn không phù hợp cho sản xuất các lô hàng nhỏ.

– Sửa chữa khuôn phức tạp, tốn kém, yêu cầu thợ có tay nghề cao.

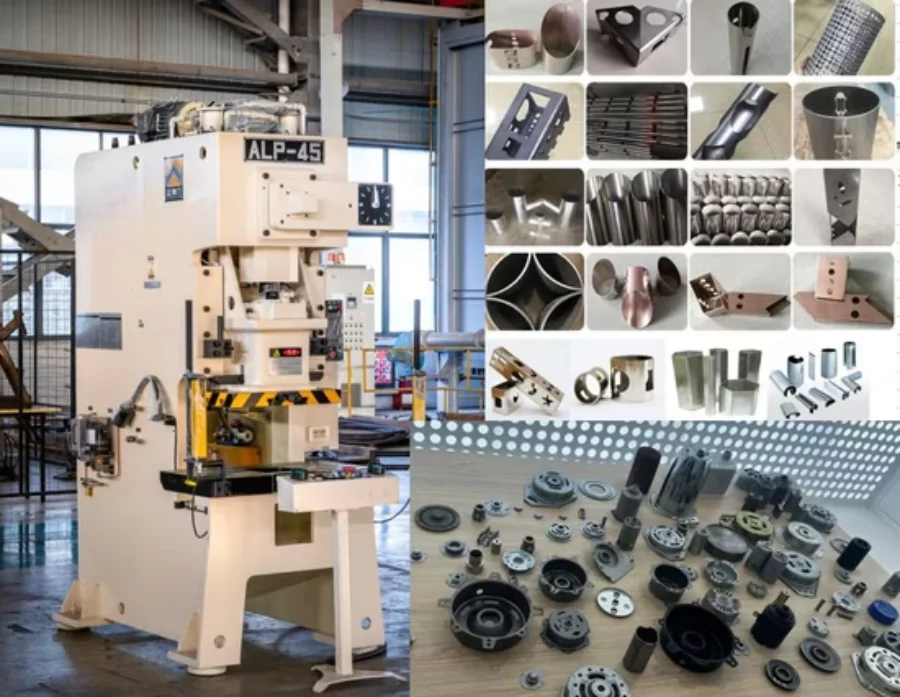

Ứng dụng của máy dập tự động liên hoàn

Máy dập tự động liên hoàn được ứng dụng rộng rãi trong nhiều ngành công nghiệp:

– Ngành điện tử và linh kiện điện tử

+ Đầu nối (connector): Chân cắm, jack cắm của các thiết bị điện tử.

+ Linh kiện bán dẫn: Các khung dẫn (lead frame) cho vi mạch.

+ Các chi tiết nhỏ: Các lá chắn, kẹp, vỏ kim loại bên trong điện thoại, máy tính.

– Ngành công nghiệp ô tô và xe máy

+ Kẹp và lò xo: Các loại kẹp giữ, lò xo lá, lò xo xoắn.

+ Các bộ phận của hệ thống điện: Các đầu cuối dây (terminal), khớp nối điện.

+ Chi tiết nội thất và phụ trợ: Các giá đỡ, đai ốc, bu lông đặc biệt.

– Ngành sản xuất đồ gia dụng

+ Linh kiện máy giặt và tủ lạnh: Các tấm kim loại nhỏ, giá đỡ, bản lề.

+ Chi tiết lò vi sóng, máy hút bụi: Các bộ phận bên trong và vỏ bọc.

– Ngành y tế: Sản xuất các dụng cụ y tế: kim tiêm, kẹp và các dụng cụ phẫu thuật nhỏ.

Máy dập tự động liên hoàn giúp các doanh nghiệp tăng năng suất, giảm chi phí và nâng cao chất lượng sản phẩm. Trong tương lai, sự kết hợp giữa máy dập liên hoàn với công nghệ 4.0, tự động hóa, robot và trí tuệ nhân tạo sẽ tạo ra những “nhà máy thông minh” hoàn toàn tự động, đưa ngành gia công kim loại lên một tầm cao mới.
