Máy cắt đột liên hợp là gì? So sánh với máy đột CNC

Máy cắt đột 5 chức năng hiện đang là giải pháp “vàng” giúp các xưởng cơ khí tối ưu hóa diện tích và giải phóng sức lao động một cách triệt để. Thay vì phải đầu tư rời rạc nhiều thiết bị cồng kềnh, dòng máy đột lỗ liên hợp này tích hợp toàn bộ các công đoạn thiết yếu từ đột lỗ, cắt thép hình V, chặt sắt tấm, cắt sắt đặc cho đến khoét góc chỉ trên một thân máy duy nhất.

Với hệ thống truyền động thủy lực mạnh mẽ và khung sườn cứng vững, máy cắt đột 5 chức năng không chỉ đảm bảo độ chính xác tuyệt đối trong từng nhát dập mà còn giúp chủ xưởng tiết kiệm đáng kể chi phí vận hành và thời gian luân chuyển phôi giữa các công đoạn.

Nội dung bài viết

1 Máy cắt đột là gì?
2 Cấu tạo của máy cắt đột liên hợp
3 Khám phá máy cắt đột 5 chức năng liên hợp
4 Những hạn chế của máy cắt đột liên hợp
5 So sánh máy cắt đột với máy đột CNC
6 Tại sao nên đầu tư máy đột CNC?
7 VNTECH – Cung cấp giải pháp đột dập tự động

Máy cắt đột là gì?

Máy cắt đột 5 chức năng (hay máy cắt đột liên hợp – Ironworker) là một trong những dòng máy đột thủy lực đa năng có thể thực hiện nhiều nguyên công gia công kim loại trên cùng một thân máy. Thay vì phải sử dụng các máy rời rạc, thiết bị này tích hợp các trạm làm việc chuyên biệt để xử lý thép tấm, thép hình và thép đặc.

Máy vận hành dựa trên nguyên lý ép thủy lực tĩnh.

– Một động cơ điện sẽ chạy bơm dầu để tạo áp suất cực lớn lên các xi-lanh.

– Khi thợ nhấn bàn đạp chân, piston sẽ đẩy các bộ công cụ (chày đột hoặc lưỡi cắt) đi xuống để xuyên thủng hoặc chặt đứt vật liệu.

So với máy đột dập cơ dùng bánh đà, máy đột thủy lực chạy êm hơn, lực ép ổn định và an toàn hơn cho người vận hành.

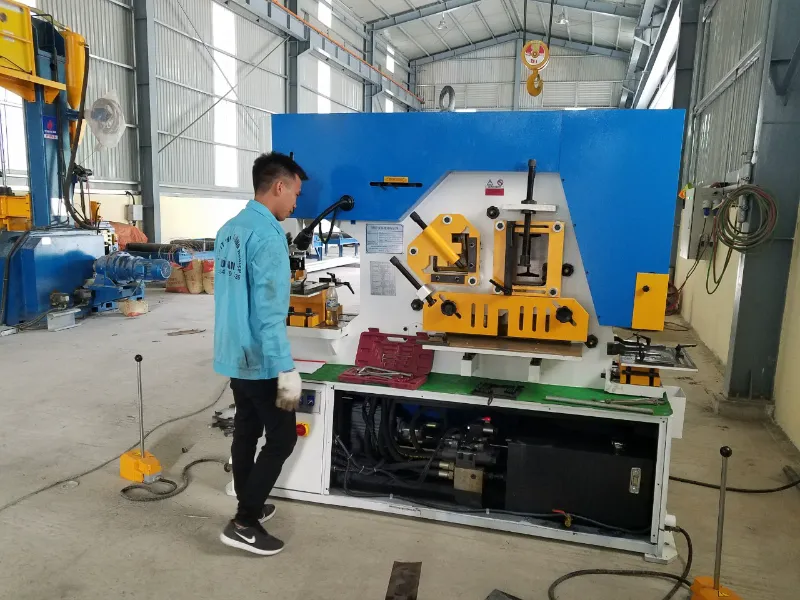

Cấu tạo của máy cắt đột liên hợp

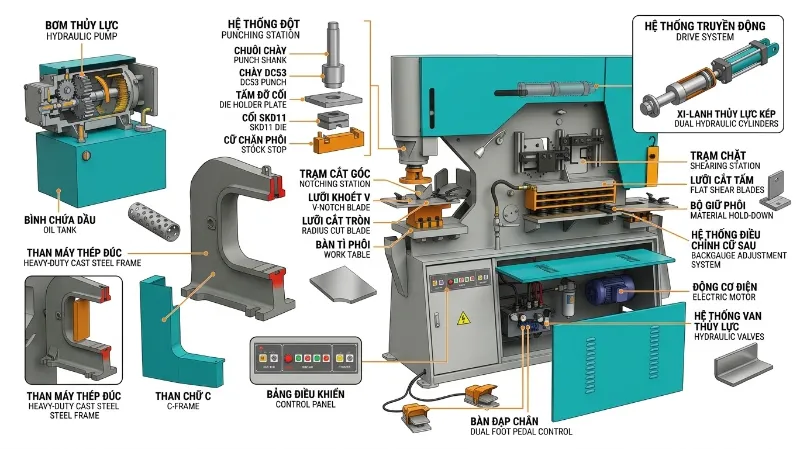

Dưới đây là cấu tạo chi tiết của dòng Máy cắt đột liên hợp:

1/ Khung máy

– Được làm từ thép tấm dày hoặc thép đúc nguyên khối.

– Hàn liên kết cực kỳ chắc chắn để chống lại ứng suất xoắn và rung động khi piston dập xuống với lực 60-100 tấn.

2/ Hệ thống truyền động Thủy lực

– Bơm thủy lực: Hút dầu từ bình chứa, tạo áp suất cao.

– Hệ thống Van điều hướng: Điều khiển dòng dầu đi vào phía trên hoặc phía dưới piston để thực hiện hành trình lên/xuống.

– Xi-lanh: Có 2 loại:

+ Đơn: Chỉ 1 người làm việc tại 1 thời điểm.

+ Kép: Cho phép 2 thợ làm việc song song (ví dụ: một người đột, một người chặt tấm).

3/ Các Trạm gia công

– Trạm Đột lỗ (Punching): Gồm đầu giữ chày và đế cối.

+ Có thể thay các bộ khuôn tròn, oval, vuông tùy ý.

– Trạm Chặt thép tấm (Flat Shear):

+ Có bộ lưỡi cắt dài, phía trên có bộ giữ phôi bằng lò xo hoặc thủy lực để ép chặt tấm thép.

– Trạm Cắt thép hình (Angle Shear):

+ Có khuôn cắt hình chữ V chuyên dụng để chặt thép góc 90° hoặc 45°.

– Trạm Cắt sắt đặc (Bar Shear): Gồm các lỗ tròn và vuông để chặt sắt cây, sắt đặc.

– Trạm Khoét góc (Notching): Chuyên dùng để tỉa góc chữ U, chữ V giúp lắp ghép kèo thép khít hơn.

4/ Hệ thống điều khiển

– Bàn đạp chân: Thợ dùng chân nhấn để máy dập xuống.

– Cữ chặn sau: Một thanh thước dài có cảm biến hoặc chốt chặn.

+ Giúp thợ chặt hàng loạt tấm thép có cùng kích thước mà không cần lấy dấu lại từ đầu.

– Nút dừng khẩn cấp: Luôn bố trí ở vị trí dễ chạm nhất để ngắt điện tức thì khi có sự cố.

5/ Bộ dụng cụ:

– Chày và Cối: Dùng thép DC53 nhiệt luyện chân không để chống mẻ.

– Lưỡi cắt: Làm từ thép SKD11, có thể mài lại nhiều lần sau thời gian dài sử dụng.

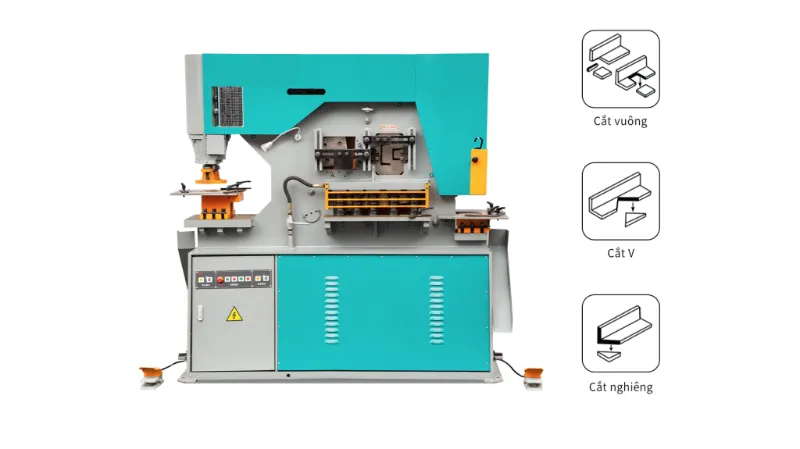

Khám phá máy cắt đột 5 chức năng liên hợp

Dưới đây là những gì mà máy cắt đột liên hợp có thể làm được:

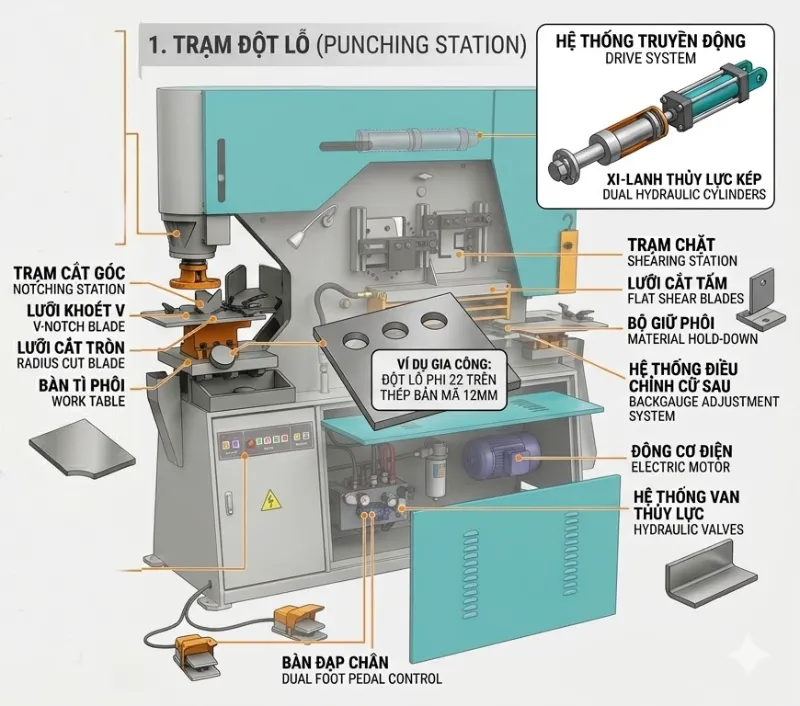

1/ Đột lỗ

– Có thể đột ϕ22 xuyên qua tấm bản mã dày 12mm.

– Cụm chày cối bằng thép DC53 nhiệt luyện chân không.

=> Đảm bảo lực ép 60 tấn đi xuống dứt khoát, lỗ đột sắc nét, không bị bavia.

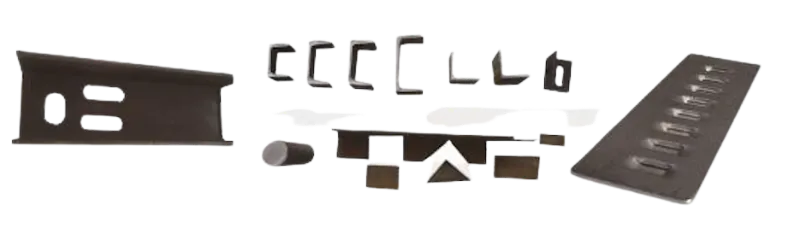

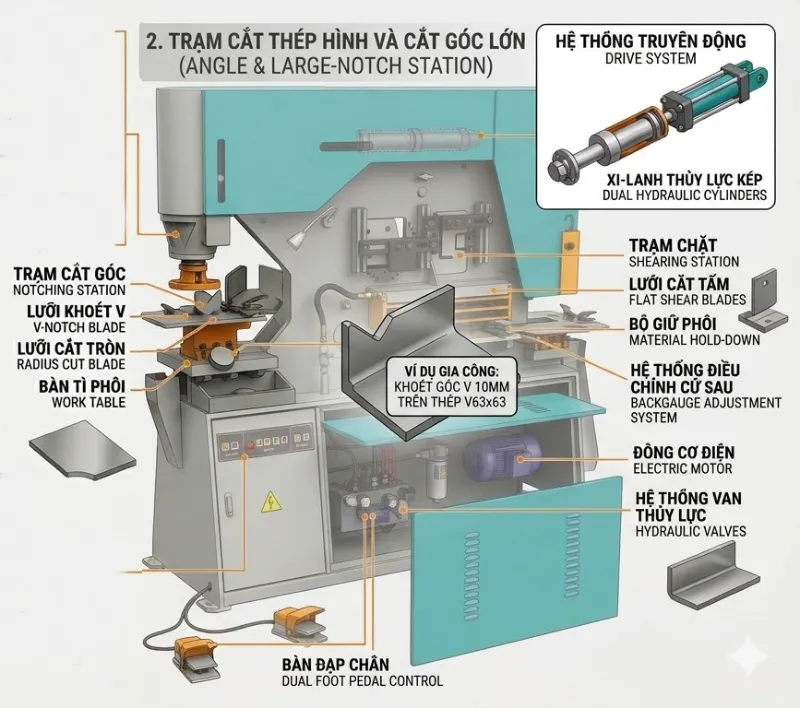

2/ Cắt thép hình

– Thay vì dùng máy cắt đá hay máy cưa vòng, máy cắt đột liên hợp sử dụng lưỡi cắt hình học đặc biệt để chặt thép góc V5, V6.

– Cắt nhanh chóng, không bavia, không cháy mép.

=> Tiết kiệm 50% thời gian gia công.

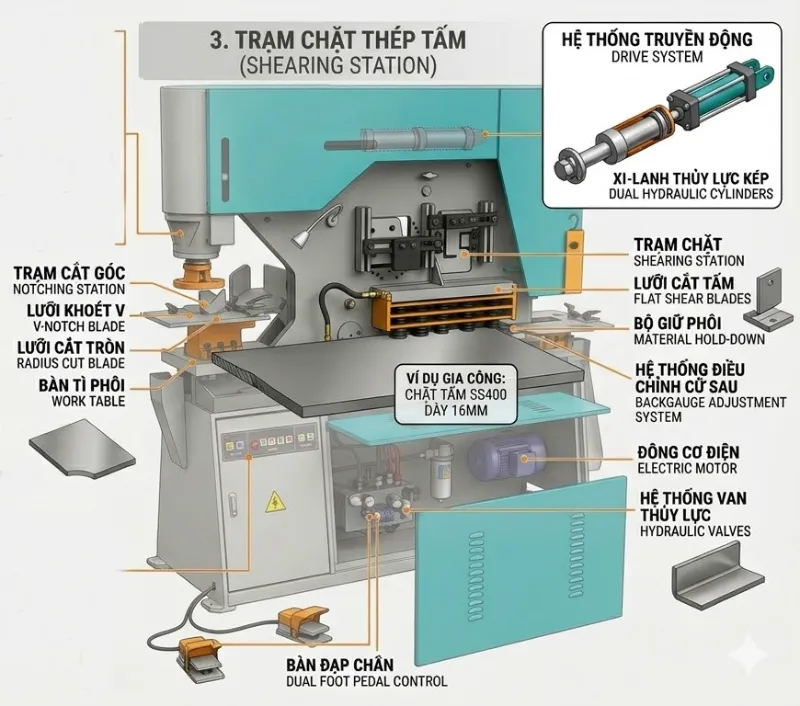

3/ Chặt thép tấm

– Khi thợ dậm bàn đạp chân, bộ giữ phôi sẽ ép chặt tấm thép xuống bàn máy trước khi lưỡi cắt đi xuống.

– Nhờ kết cấu này, máy liên hợp đảm bảo mặt cắt phẳng, không bị biến dạng, không tạo bavia.

4/ Cắt sắt đặc

– Có thể chặt một thanh sắt tròn ϕ25.

– Máy sử dụng một bộ khuôn đĩa có các lỗ tròn, vuông, chữ nhật phù hợp với nhiều biên dạng phôi.

– Thanh sắt không bị biến dạng, không bavia giúp giảm thiểu tối đa công đoạn mài lại.

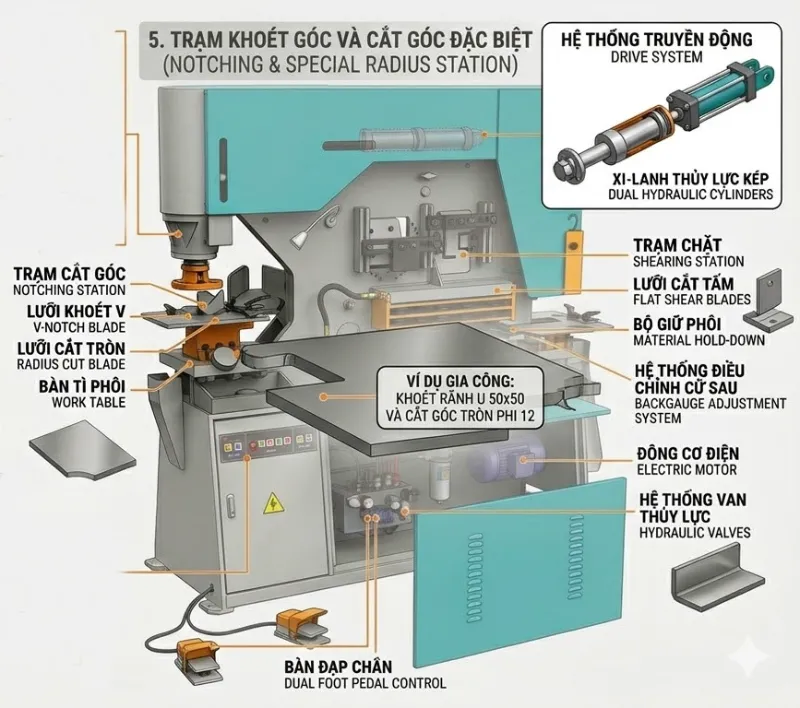

5/ Khoét góc để tạo rãnh, phục vụ việc lắp ghép kèo thép.

– Máy có thể khoét một rãnh chữ U trên thép tấm dày 10mm.

– Máy sử dụng bộ lưỡi cắt hình học đặc biệt để chặt góc dứt khoát.

– Lưỡi chặt được làm từ thép SKD11 chống mài mòn cực tốt.

=> Cho phép khoét các rãnh lớn với độ chính xác cao.

Những hạn chế của máy cắt đột liên hợp

Dù máy cắt đột liên hợp cực kỳ đa năng, nhưng nó vẫn có những giới hạn kỹ thuật:

1/ Độ chính xác phụ thuộc hoàn toàn vào thợ

– Thợ phải lấy dấu bằng bút chì, đục tâm hoặc canh theo cữ chặn thủ công.

– Hệ quả: Sai số thường nằm ở mức 1 – 2mm.

+ Với các chi tiết đòi hỏi độ lắp ghép khít 100% như vỏ tủ điện hay chi tiết máy chính xác, dòng máy này không đáp ứng được yêu cầu.

+ Đây là hạn chế lớn nhất khi so với dòng CNC.

2/ Tốc độ dập chậm

Trong khi máy đột CNC có thể dập 300 – 600 nhát/phút.

– Máy liên hợp chỉ đạt khoảng 15 – 25 nhát/phút.

+ Nếu khách hàng cần đột hàng vạn lỗ trên một tấm lưới, dùng máy này sẽ rất tốn nhân công và thời gian.

3/ Hạn chế về độ mở họng

– Khoảng cách từ tâm chày đột đến thân máy thường chỉ từ 200mm đến 500mm.

+ Chỉ phù hợp để gia công các mép tấm, bản mã nhỏ.

=> Không thể đột lỗ ở giữa một tấm thép bản rộng 2 mét.

4/ Mất thời gian thay khuôn thủ công

– Mỗi lần muốn chuyển từ đột lỗ tròn sang lỗ Oval, hay từ lỗ phi 14 sang phi 22, thợ phải dừng máy, tháo lắp chày cối bằng tay.

=> Việc này mất từ 3 – 5 phút mỗi lần thay.

– Nếu đơn hàng có nhiều kích thước lỗ khác nhau => thời gian “chết” của máy sẽ rất lớn.

5/ Chất lượng mặt cắt không đẹp

– Mặt cắt thường có độ nghiêng nhẹ (khoảng 1 – 3 độ).

– Để lại bavia.

=> Với các sản phẩm yêu cầu thẩm mỹ cao, bạn vẫn phải tốn thêm khâu mài hoàn thiện.

Máy cắt đột liên hợp là “vua” ở mảng cắt – chặt – đột thép hình, nhưng đừng bắt nó làm thay việc của máy cắt Laser. Dùng sai mục đích vừa nhanh hỏng máy, vừa không có lãi.

So sánh máy cắt đột với máy đột CNC

Dưới đây là bảng so sánh chi tiết giữa máy cắt đột 5 chức năng với các dòng máy đột CNC hiện đại:

Tiêu chí	Máy cắt đột liên hợp	Máy đột CNC
Cơ chế vận hành	– Thủ công – Thợ đưa phôi vào từng trạm.	Tự động hóa 100% (Lập trình X-Y).
Độ chính xác	– Phụ thuộc tay nghề thợ (1-2mm).	– Tuyệt đối (0.1mm), không sai số.
Tốc độ sản xuất	– Chậm – Phải lấy dấu, căn chỉnh thủ công.	– Cực nhanh – Dập hàng trăm lỗ/phút.
Độ phức tạp lỗ	– Chỉ đột lỗ đơn giản (Tròn, Oval).	– Đa dạng: Đột lưới, dập gờ, tạo hình phức tạp.
Nhân công	– Cần thợ lành nghề, tốn sức lực.	– Chỉ cần 1 thợ vận hành máy tính, đứng máy.
Chi phí phế liệu	– Cao do lỗi lấy dấu, lệch tâm.	– Tối ưu hóa phôi nhờ phần mềm sắp xếp (Nesting).

Kết luận:

– Nếu xưởng của bạn chỉ làm sắt mỹ thuật, lan can nhỏ lẻ thì dùng máy liên hợp cho rẻ.

– Nhưng nếu muốn làm thang máng cáp, vỏ tủ điện, cửa thép chống cháy hay các chi tiết máy cần độ chính xác cao thì máy đột dập CNC là lựa chọn duy nhất.

Tại sao nên đầu tư máy đột CNC?

Nếu bạn đang phân vân không biết chọn dòng máy nào thì VNTECH sẽ nói thẳng: Máy đột CNC không phải là chi phí, nó là một khoản đầu tư để bứt phá khỏi các đối thủ trong ngành.

1/ Độ chính xác gần như tuyệt đối

– Máy Thủ công:

+ Phải dùng thước, vạch dấu, rồi canh tay để hạ chày.

+ Sai lệch 1-2mm là chuyện cơm bữa, dẫn đến bản mã lắp không vừa bu-lông.

– Máy CNC:

+ Chỉ cần nạp bản vẽ CAD/CAM.

+ Hệ thống kẹp phôi tự động di chuyển với độ chính xác đến 0.1mm.

+ Cả 1000 sản phẩm ra lò đều giống nhau.

2/ Tốc độ gấp 5 – 10 lần máy thủ công

– Máy Thủ công: Một tấm bản mã 10 lỗ có thể mất 5-7 phút.

– Máy CNC:

+ Máy dập liên tục với tốc độ từ 300 – 600 nhát/phút.

+ Những tấm lưới đột lỗ hoặc vỏ tủ điện phức tạp chỉ mất vài chục giây để hoàn thành.

3/ Tự động hóa hoàn toàn

– Máy Thủ công:

+ Đòi hỏi thợ phải có kinh nghiệm để nhìn vạch và giữ phôi an toàn.

+ Thợ giỏi thì khó tìm, thợ mới thì hay làm hỏng khuôn.

– Máy CNC:

+ Mọi thao tác tính toán, vị trí đột đều do máy đảm nhiệm.

4/ Khả năng gia công đa dạng

– Máy Thủ công:

+ Muốn đột lỗ vuông rồi đến lỗ tròn, thợ phải tháo lắp khuôn thủ công, rất mất thời gian.

– Máy CNC:

+ Trang bị ổ chứa dao từ 12 – 32 bộ khuôn khác nhau.

+ Máy tự động chuyển đổi giữa đột lỗ, dập gờ, dập chữ,… mà không cần dừng máy.

5/ Tối ưu hóa phôi, tiết kiệm thép

– Máy Thủ công:

+ Thợ thường đột theo cảm tính, dẫn đến nhiều phần thép vụn dư thừa không đáng có.

– Máy CNC:

+ Phần mềm thông minh sẽ tự động sắp xếp các chi tiết lên tấm thép.

+ Tận dụng tối đa diện tích giúp tiết kiệm từ 5-10% chi phí nguyên liệu mỗi tháng.

– Nếu xưởng của bạn làm lan can, cầu thang đơn giản, máy liên hợp là đủ.

– Nếu hướng tới các đơn hàng vỏ tủ điện, thang máng cáp, cửa thép, gia công chi tiết máy,… đầu tư máy dột dập CNC là việc bắt buộc để cạnh tranh với các đối thủ cùng ngành.

VNTECH – Cung cấp giải pháp đột dập tự động

Tại VNTECH, chúng tôi không chỉ cung cấp máy đột CNC đơn lẻ, mà thiết kế một dây chuyền vận hành khép kín:

– Phần mềm tối ưu (Nesting): Tự động sắp xếp các chi tiết trên tấm phôi để tiết kiệm thép tối đa.

=> Giảm phế liệu xuống dưới 5%.

– Cung cấp giải pháp tự động hóa: Robot tự động đưa phôi vào máy và lấy sản phẩm ra.

=> Giúp máy chạy liên tục 24/7 mà không cần thợ đứng canh.

– Ổ chứa dao đa năng (Turret System): Tích hợp từ 12-32 bộ khuôn (tròn, vuông, Oval, dập gờ, dập chữ).

+ Máy tự thay dao trong vài giây theo chương trình lập sẵn.

– Hệ thống kẹp phôi thông minh: Cảm biến tự động nhận diện vị trí kẹp.

=> Tránh vùng va chạm với chày đột, đảm bảo an toàn tuyệt đối cho khuôn mẫu.

Với kinh nghiệm thực chiến, VNTECH mang đến giá trị thực cho khách hàng:

– Sử dụng hệ điều hành Fanuc/Siemens và linh kiện thủy lực Rexroth.

=> Giúp hệ thống vận hành được bền bỉ hơn trong môi trường bụi bặm.

– Kỹ thuật VNTECH sẽ ở lại xưởng cho đến khi thợ của khách hàng thành thạo việc lập trình và vận hành máy.

– Cung cấp hệ thống chày cối bằng thép DC53 nhiệt luyện chân không, đảm bảo tuổi thọ nhát đột cao nhất thị trường.

Liên hệ ngay tới VNTECH để được tư vấn chi tiết về giải pháp đột dập phù hợp nhất với sản phẩm của bạn.
