Dòng máy phun bi làm sạch HGP là thiết bị chuyên dụng được thiết kế để làm sạch bề mặt kim loại, đặc biệt là các cấu kiện thép hình dạng dầm chữ H, I, thép tấm, thép góc,… bằng cách phun bi thép với tốc độ cao.
Hạt bi thép được gia tốc bởi cánh văng ly tâm với tốc độ cao, bắn phá lên bề mặt kim loại cần làm sạch. Lực tác động này giúp loại bỏ các lớp gỉ sét, vảy hàn, sơn cũ, tạp chất bám dính, tạo ra bề mặt sạch, tăng độ bám dính cho các lớp phủ tiếp theo (như sơn, mạ) và nâng cao chất lượng sản phẩm.
Nội dung bài viết
Ưu điểm của máy phun bi làm sạch HGP
– Hiệu suất làm sạch cao: Loại bỏ triệt để các tạp chất cứng đầu, đạt tiêu chuẩn Sa 2 – Sa 2.5.
– Năng suất vượt trội: Xử lý khối lượng lớn dầm thép, thép tấm trong thời gian ngắn.
– Tự động hóa: Hệ thống băng tải tự động vận chuyển phôi qua buồng phun, giảm thiểu sức lao động.
– Thiết kế tối ưu: Buồng phun kín, hệ thống thu hồi bi, lọc bụi hiệu quả, giảm thiểu ô nhiễm môi trường.
– Độ bền cao: Kết cấu chắc chắn, vật liệu chịu mài mòn tốt, đảm bảo hoạt động ổn định, lâu dài.
– An toàn: Trang bị đầy đủ các thiết bị an toàn, bảo vệ người vận hành.
Máy phun bi làm sạch kim loại bao gồm nhiều bánh xe phun ly tâm khác nhau được điều khiển bởi các động cơ riêng lẻ để làm sạch kỹ lưỡng.
Thông số kỹ thuật máy phun bi tự động HGP
Type | HGP0816 | HGP1018 | HGP1220 |
Section (mm) | 800*1600 | 1000*1800 | 1200*2000 |
Chiều dài phôi (mm) | 3000*12000 | 3000*15000 | |
Độ sạch | A-B Sa2~Sa2 ½ | A-B Sa2~A-BSa2 ½ | |
Độ nhám bề mặt | 15-50 | 15-50 | 15-50 |
Số lượng | 8 | 8 | 8 |
Quan. of shot-blasting | 8*200kg/min | ||
Công suất (kw) | 8*11 | 8*11 | 8*11 |
Tải trọng băng tải | 1000kg/m | ||
Tốc độ băng tải | 0.5-5m/min | ||
Công suất thông gió | 12000m³/h | ||
Circulating quan. of shots | 120T/h | ||
Độ sâu hố | 1950mm | 1820mm | |
Tổng công suất | 135kw | 140kw |
>>> Xem thêm sản phẩm liên quan:
- Máy hàn cổng – Máy hàn dầm H tự động
- Máy nắn dầm kết cấu thép
- Máy đính gá dầm H
- Máy laser cắt sắt thép hình H, I, U, V

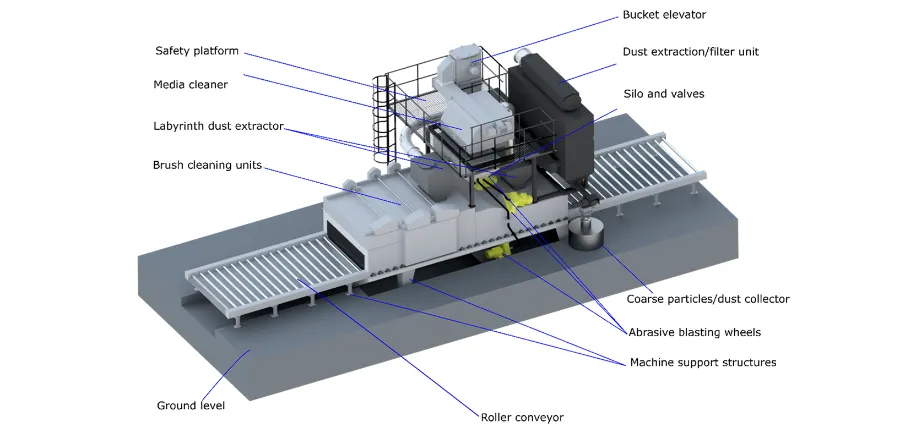

Cấu tạo máy phun bi làm sạch kim loại
Máy phun bi làm sạch kim loại là thiết bị công nghiệp quan trọng, được sử dụng để xử lý bề mặt kim loại, loại bỏ gỉ sét, vảy hàn, sơn cũ và các tạp chất khác. Cấu tạo của máy phun bi bao gồm các bộ phận chính sau:
1/ Buồng phun – nơi diễn ra quá trình phun bi làm sạch.
– Được chế tạo từ thép tấm dày, có khả năng chịu mài mòn cao.
– Bên trong buồng phun được lót bằng các tấm cao su hoặc vật liệu chống mài mòn để bảo vệ buồng và giảm tiếng ồn.
– Kích thước buồng phun đa dạng, tùy thuộc vào kích thước và hình dạng của vật liệu cần làm sạch.
– Buồng phun được lót bằng Gạch Mangan có thể dễ dàng thay thế nếu có bất kỳ sự cố nào xảy ra.
– Rèm cao su được lắp ở đầu vào và đầu ra để ngăn vật liệu mài mòn thoát ra khỏi máy.
2/ Hệ thống phun bi:
– Cánh văng ly tâm: Đây là bộ phận quan trọng nhất, có nhiệm vụ gia tốc bi thép với tốc độ cao. Cánh văng được chế tạo từ vật liệu chịu mài mòn, có thiết kế đặc biệt để đảm bảo hiệu suất phun bi tối ưu.
– Súng phun bi: Bi thép sau khi được gia tốc sẽ được phun ra khỏi súng phun với tốc độ cao, bắn phá vào bề mặt vật liệu cần làm sạch. Số lượng súng phun bi được bố trí tùy thuộc vào yêu cầu làm sạch và kích thước buồng phun.
– Động cơ: Cung cấp năng lượng cho cánh văng ly tâm hoạt động. Công suất động cơ phụ thuộc vào năng suất làm sạch yêu cầu.
3/ Hệ thống thu hồi bi:
– Băng tải: Vận chuyển bi thép rơi xuống đáy buồng phun đến hệ thống phân ly.
– Gầu tải: Nâng bi thép lên phễu chứa.
– Phân ly bi – bụi: Tách bi thép khỏi bụi và các tạp chất, đảm bảo bi thép được tái sử dụng.
4/ Hệ thống lọc bụi:
– Cyclone: Loại bỏ bụi thô.
– Bộ lọc bụi: Lọc bụi mịn, đảm bảo môi trường làm việc sạch sẽ, an toàn.
– Quạt hút bụi: Hút bụi từ buồng phun và hệ thống phân ly đến bộ lọc bụi.
5/ Hệ thống điều khiển:
– Tủ điện: Điều khiển hoạt động của toàn bộ hệ thống, bao gồm động cơ, hệ thống phun bi, hệ thống thu hồi bi, hệ thống lọc bụi.
– Bảng điều khiển: Hiển thị thông số hoạt động, cho phép người vận hành điều chỉnh các thông số kỹ thuật.
6/ Hệ thống an toàn:
– Công tắc an toàn: Ngắt hoạt động của máy khi cửa buồng phun được mở.
– Rèm chắn sáng: Phát hiện người hoặc vật cản trong buồng phun, tự động dừng máy.
– Còi báo động: Cảnh báo khi có sự cố xảy ra.
Ngoài các bộ phận chính trên, máy phun bi làm sạch còn có thể được trang bị thêm các thiết bị phụ trợ khác như:
– Hệ thống làm mát bi
– Hệ thống cấp bi tự động
– Hệ thống điều khiển PLC
– Robot phun bi
Ứng dụng của máy phun bi tự động
Với những ưu điểm vượt trội, máy phun bi tự động được ứng dụng rộng rãi trong nhiều ngành công nghiệp khác nhau:
1/ Ngành kết cấu thép: Đây là một trong những lĩnh vực ứng dụng quan trọng nhất của máy phun bi tự động. Máy phun bi có khả năng xử lý các cấu kiện thép với nhiều kích thước, hình dạng khác nhau, đáp ứng yêu cầu khắt khe về chất lượng bề mặt trong ngành xây dựng và cơ khí chế tạo.
– Các cấu kiện thép như dầm, cột, khung nhà thép tiền chế, sàn thép,… sau quá trình gia công (cắt, hàn, khoan) thường có bề mặt bị rỉ sét, bám dầu mỡ hoặc các tạp chất khác.
– Việc làm sạch bề mặt giúp tăng cường độ bám dính của lớp sơn, kéo dài tuổi thọ của công trình và đảm bảo tính thẩm mỹ.
2/ Cơ khí chế tạo: Trong ngành cơ khí, máy phun bi được sử dụng để:
– Làm sạch khuôn đúc sau mỗi lần sử dụng
– Loại bỏ bavia và các tạp chất trên bề mặt chi tiết máy, bánh răng, trục khuỷu,…
3/ Ô tô, xe máy:
– Các bộ phận kim loại như khung xe, vỏ xe, các chi tiết động cơ, hệ thống treo,… thường được xử lý bề mặt bằng máy phun bi trước khi sơn hoặc mạ.
– Việc làm sạch và tạo nhám bề mặt giúp lớp sơn bám dính tốt hơn, tăng khả năng chống ăn mòn và nâng cao tính thẩm mỹ cho xe.
4/ Đóng tàu:
– Các tấm thép và cấu trúc kim loại lớn của tàu biển thường bị rỉ sét do môi trường biển khắc nghiệt.
+ Máy phun bi sẽ làm sạch bề mặt vỏ tàu, các khoang chứa và các cấu trúc kim loại khác.
+ Bước chuẩn bị cho quá trình sơn phủ bảo vệ, chống lại sự ăn mòn của nước biển và kéo dài tuổi thọ của tàu.
5/ Gia công kim loại tấm: Sau quá trình cắt laser, các tấm kim loại thường có ba via và lớp oxit bề mặt.
– Máy phun bi giúp loại bỏ những tạp chất này tạo ra bề mặt sạch và nhẵn.
+ Sẵn sàng cho các công đoạn gia công tiếp theo như uốn, hàn hoặc sơn.
6/ Sản xuất đường ống: Cả bên ngoài và bên trong đường ống kim loại đều có thể được làm sạch bằng máy phun bi.
=> Điều này đặc biệt quan trọng trong ngành dầu khí và hóa chất.
Máy phun bi làm sạch kim loại là thiết bị không thể thiếu trong ngành công nghiệp hiện đại, đóng vai trò quan trọng trong việc xử lý bề mặt kim loại trước khi sơn, mạ hoặc gia công. Với khả năng làm sạch hiệu quả, năng suất cao và tính tự động hóa, máy phun bi tự động giúp nâng cao chất lượng sản phẩm, tăng năng suất lao động và giảm thiểu ô nhiễm môi trường.
