Bộ điều khiển Cybelec: Tìm hiểu về CybTouch 12, CybTouch 15

Bộ điều khiển Cybelec là biểu tượng của sự chính xác Thụy Sĩ và là bộ điều khiển CNC tiên phong trong ngành gia công kim loại tấm. Được thiết kế chuyên biệt cho các dòng máy chấn, hệ thống điều khiển của Cybelec không chỉ nổi tiếng với thuật toán uốn cực kỳ thông minh mà còn gây ấn tượng bởi giao diện cảm ứng hiện đại, thân thiện.

Nếu Delem được ví như một gã khổng lồ trong phân khúc phổ thông, thì Cybelec chính là biểu tượng của sự tinh tế, chính xác và hiện đại. Bài viết này, VNTECH sẽ đi sâu vào thế giới công nghệ của Cybelec để bạn hiểu tại sao đây là lựa chọn hàng đầu cho các dòng máy chấn CNC cao cấp.

Nội dung bài viết

1 Giới thiệu về Cybelec
2 So sánh Cybelec với Delem, ESA, HUST/HK
3 Bộ điều khiển CybTouch 8 PS
4 Bộ điều khiển CybTouch 12 PS
5 Bộ điều khiển CybTouch 15 PS
6 So sánh các bộ điều khiển Cybelec
7 Ưu nhược điểm của hệ điều hành CybTouch

Giới thiệu về Cybelec

Bộ điều khiển Cybelec là một trong những cái tên danh giá nhất trong ngành công nghiệp điều khiển CNC toàn cầu, có trụ sở chính tại Yverdon-les-Bains, Thụy Sĩ. Được thành lập từ năm 1970, Cybelec đã khẳng định vị thế là nhà tiên phong trong việc cung cấp các giải pháp điều khiển cho máy chấn.

Tại thị trường Việt Nam, các dòng máy chấn CNC trang bị hệ điều hành Cybelec (CybTouch 12, CybTouch 15) luôn được các xưởng cơ khí ưu tiên lựa chọn nhờ sự kết hợp giữa độ chính xác cơ khí và giao diện cảm ứng hiện đại.

Hiện nay, Cybelec tập trung mạnh vào dòng CybTouch Series, bao gồm:

– CybTouch 8 (P/S): Dòng kinh tế, chuyên dụng cho máy chấn thủy lực 2 trục hoặc 3 trục cơ bản.

– CybTouch 12: Bộ điều khiển 12 inch mạnh mẽ, hỗ trợ chấn đa bước và tính toán lực tự động.

=> Đây là dòng best seller cho các xưởng làm tủ điện và thang máng cáp.

– CybTouch 15: Phiên bản màn hình lớn 15 inch với khả năng mô phỏng đồ họa 2D, cho phép thợ vẽ biên dạng sản phẩm trực tiếp bằng tay trên màn hình.

– VisiPac / VisiTouch: Dòng cao cấp nhất hỗ trợ đồ họa 3D phức tạp, kết nối cánh tay Robot và quản lý dữ liệu thông minh theo tiêu chuẩn Industry 4.0.

Nếu bạn đang tìm kiếm một bộ điều khiển có giao diện mượt mà, tính toán thông minh và mang lại đẳng cấp chuyên nghiệp cho xưởng gia công của mình, Cybelec chính là câu trả lời hoàn hảo nhất.

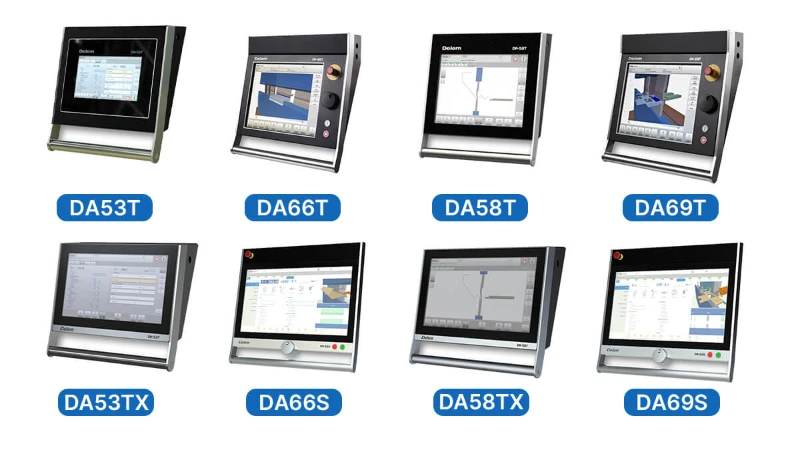

>>> Các bộ điều khiển CNC khác:

So sánh Cybelec với Delem, ESA, HUST/HK

Việc lựa chọn bộ điều khiển CNC quyết định đến 80% hiệu suất và độ chính xác của máy chấn tôn. Dưới đây là bảng so sánh giữa 4 ông lớn trong ngành: Cybelec (Thụy Sĩ), Delem (Hà Lan), ESA (Ý) và Hust/HK (Đài Loan) dựa trên kinh nghiệm thực tế tại VNTECH.

Tiêu chí	Cybelec	Delem	ESA	Hust/HK
Nguồn gốc	Thụy Sĩ	Hà Lan	Ý	Đài Loan
Giao diện	– Hiện đại, mượt như máy tính bảng, đồ họa đẹp.	– Trực quan, phong cách công nghiệp, rất dễ học.	– Chuyên dụng, nhiều thông số kỹ thuật, phím tắt.	– Đơn giản, dạng bảng số, phím bấm vật lý.
Độ chính xác	– Rất cao. – Thuật toán uốn Thụy Sĩ cực kỳ tin cậy.	– Cao và Ổn định. – Tiêu chuẩn vàng thế giới.	– Cao. – Mạnh về kiểm soát van thủy lực tỷ lệ.	– Trung bình. – Phụ thuộc nhiều vào tay nghề thợ.
Đồ họa	– 2D mượt mà, hỗ trợ vẽ tay trên màn hình.	– 2D/3D chuyên sâu, mô phỏng va chạm tốt.	– 2D/3D chuẩn Châu Âu, tùy biến cao.	– Không có đồ họa (Chỉ hiển thị số).
Độ phổ biến	– Khá phổ biến (Phân khúc cao cấp).	– Phổ biến nhất. – Dễ tìm thợ vận hành.	– Phổ biến ở các dòng máy nhập khẩu Châu Âu.	– Rất phổ biến (Dòng máy rẻ tiền, máy cũ).
Lập trình Offline	– Hỗ trợ tốt (PC 1200).	– Rất mạnh (Profile-T).	– Hỗ trợ tốt.	– Không hỗ trợ.
Giá thành	– Cao	– Cao	– Trung bình – Cao	– Rẻ

Kết luận:

1/ Bộ điều khiển Cybelec (Thụy Sĩ)

– Sở hữu độ chính xác tuyệt đối, phản hồi cảm ứng cực nhanh, thuật toán rất thông minh.

=> Phù hợp cho các xưởng làm hàng cao cấp, Inox trang trí, thiết bị y tế.

2/ Bộ điều khiển Delem (Hà Lan)

– Delem bền bỉ, tính toán lực chấn cực chuẩn và có hệ sinh thái hỗ trợ cực kỳ dồi dào.

=> Phù hợp cho mọi loại hình xưởng từ tủ điện đến gia công kết cấu thép.

3/ Bộ điều khiển ESA (Ý)

– Sở hữu khả năng tùy biến sâu vào hệ thống thủy lực và kết nối mạng công nghiệp.

– Giao diện của ESA thường hiển thị nhiều thông số kỹ thuật sâu, cho phép can thiệp chi tiết vào quá trình máy vận hành.

=> Phù hợp cho các dòng máy chấn khổ lớn hoặc các hệ thống máy chấn tích hợp Robot phức tạp.

4/ Bộ điều khiển Hust / HK (Đài Loan)

– Đây là dòng bộ điều khiển cho máy chấn NC cơ bản.

– Nó chỉ lưu trữ vị trí các trục mà không có thuật toán tính toán góc hay đồ họa mô phỏng.

=> Phù hợp cho các xưởng ngân sách thấp, làm hàng dân dụng đơn giản (máng xối, bản mã sắt).

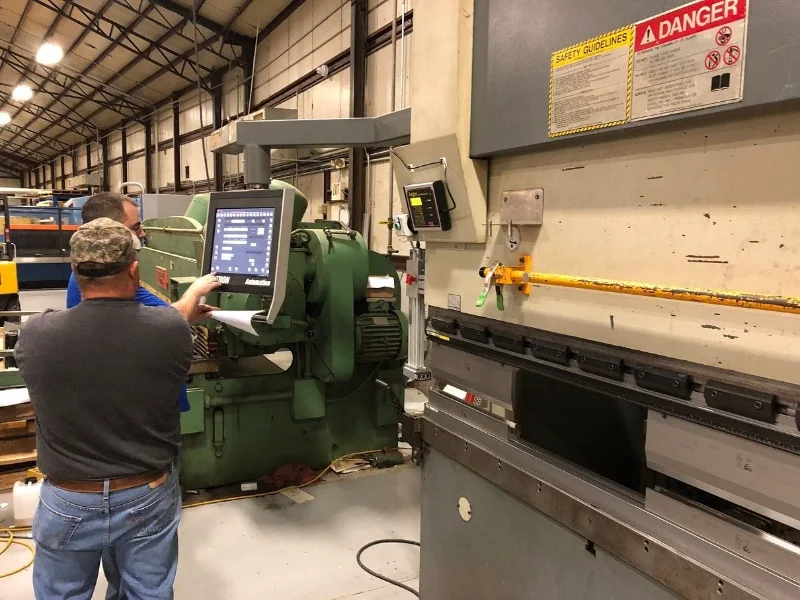

Đây là bước đệm cho những ai muốn nâng cấp từ máy chấn tôn tự chế hoặc quay tay lên máy chấn có hỗ trợ điện tử cơ bản.

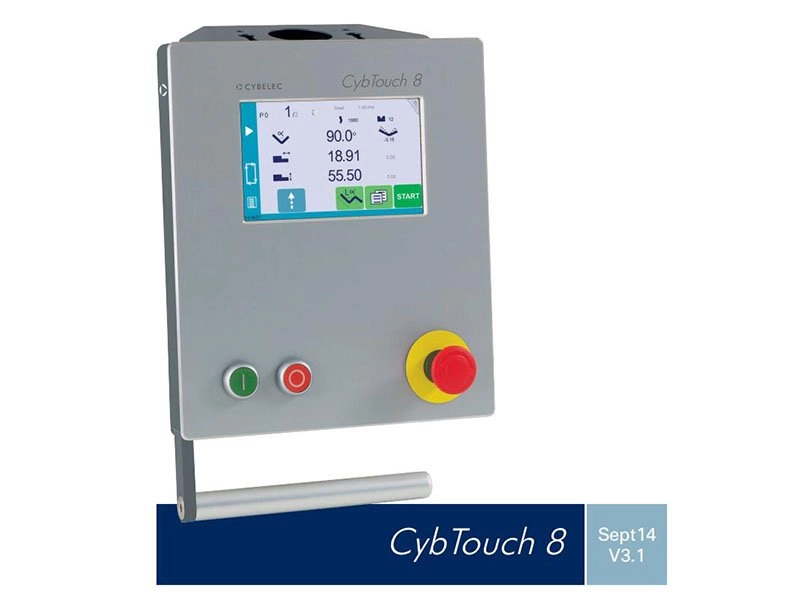

Bộ điều khiển CybTouch 8 PS

CybTouch 8 PS được thiết kế đặc biệt cho các dòng máy chấn thủy lực từ 2 đến 3 trục. Đây là sự kết hợp hoàn hảo giữa giao diện cảm ứng hiện đại và tính năng lập trình CNC chuyên nghiệp, thay thế hoàn toàn các bộ điều khiển dạng nút bấm truyền thống.

1/ Thông số kỹ thuật

– Màn hình: Cảm ứng màu kích thước 8 inch, độ tương phản cao, chống lóa.

– Số trục điều khiển: Tối đa 3 trục (thường là Y1, Y2 và trục X).

– Bộ nhớ: Lưu trữ số lượng lớn các chương trình chấn và trình tự các bước chấn.

– Cổng kết nối: Hỗ trợ cổng USB để sao lưu dữ liệu và cập nhật phần mềm.

– Cấu trúc: Thiết kế dạng Panel-based, dễ dàng lắp đặt trên tay đỡ của máy chấn.

2/ Tính năng nổi bật

– Chế độ EasyBend:

+ Cho phép người vận hành thực hiện các đường chấn đơn lẻ cực nhanh.

+ Thao tác chỉ với một trang thiết lập (nhập độ dày, góc chấn và vị trí cữ).

– Tính toán tự động:

+ Tự động tính lực chấn dựa trên thông số vật liệu và dao cối.

+ Tự động bù sai số góc chấn.

+ Tự động tính toán điểm dừng của dầm trên.

– Giao diện trực quan: Các biểu tượng lớn, dễ hiểu, giúp thợ vận hành làm quen máy chỉ trong vài giờ.

– Chỉ số an toàn: Tích hợp các tính năng quản lý hành trình và cảnh báo lỗi hệ thống thủy lực.

3/ Phù hợp với loại máy chấn nào?

– Loại máy: Phù hợp nhất cho các dòng máy chấn CNC phổ thông có cấu hình 3 trục (Y1, Y2, X).

– Ứng dụng:

+ Sản xuất các chi tiết đơn giản như bản mã, máng xối, phụ kiện dân dụng.

+ Gia công các sản phẩm không yêu cầu thay đổi chiều cao cữ sau hoặc các biên dạng quá phức tạp.

+ Phù hợp cho các xưởng muốn nâng cấp từ máy chấn cũ lên công nghệ cảm ứng CNC với mức chi phí tiết kiệm nhất.

So với CybTouch 12 hay 15, bộ CybTouch 8 PS bị giới hạn về kích thước hiển thị và số lượng trục điều khiển (không hỗ trợ trục R hay đồ họa 2D vẽ tay). Tuy nhiên, về độ bền và thuật toán tính toán góc chấn chuẩn Thụy Sĩ, nó vẫn giữ nguyên đẳng cấp của Cybelec.

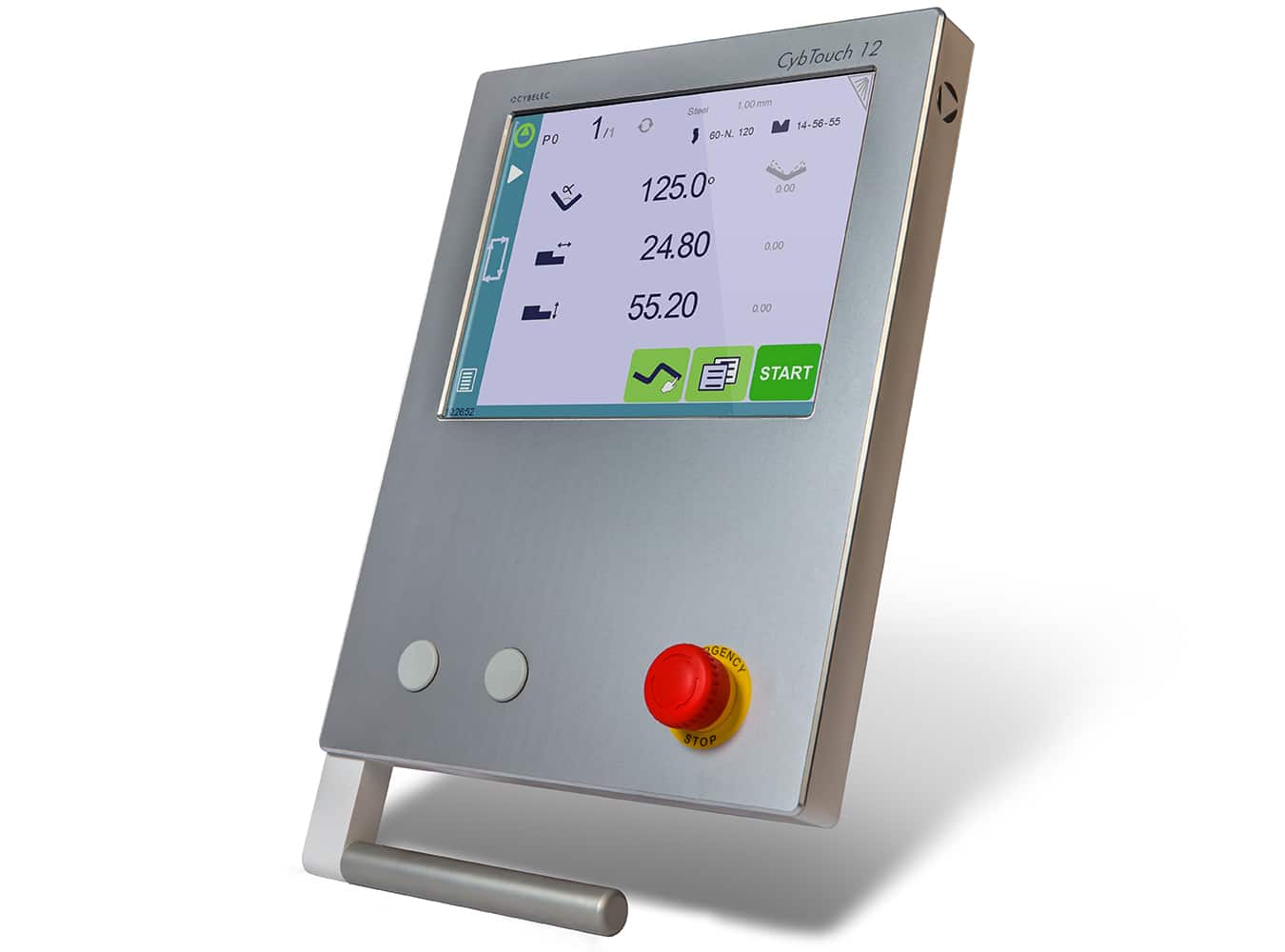

Bộ điều khiển CybTouch 12 PS

CybTouch 12 PS là bộ điều khiển CNC màn hình cảm ứng chuyên dụng cho máy chấn thủy lực đồng bộ. Với kích thước màn hình lớn và giao diện phẳng hiện đại, dòng Cybtouch 12 PS mang lại trải nghiệm vận hành giống như sử dụng một chiếc máy tính bảng chuyên nghiệp.

1/ Thông số kỹ thuật

– Màn hình: Cảm ứng màu kích thước 12 inch, độ phân giải cao, độ nhạy điện dung cực tốt.

– Số trục điều khiển: Hỗ trợ tối đa 4 trục (Y1, Y2, X, R) và tích hợp điều khiển trục bù võng V.

– Bộ nhớ:

+ Lưu trữ lên đến 100 chương trình chấn, mỗi chương trình 25 bước.

+ Thư viện 100 bộ dao và 100 bộ cối.

– Kết nối: Cổng USB để sao lưu dữ liệu, cập nhật phần mềm và kết nối với máy tính qua RFlink (không dây).

– Cấu trúc: Vỏ nhôm đúc bền bỉ, thiết kế tản nhiệt tốt trong môi trường nhà xưởng.

2/ Tính năng nổi bật

– Giao diện trực quan: Mọi thông số cần thiết đều hiển thị trên một trang duy nhất.

– Hỗ trợ Đồ họa 2D cơ bản: Cho phép người dùng hình dung sơ bộ về biên dạng phôi và trình tự các bước chấn.

– Tính năng EasyBend: Chấn nhanh các chi tiết đơn lẻ mà không cần tạo chương trình chính thức.

=> Rất hữu ích cho hàng lẻ, hàng mẫu.

– Thuật toán thông minh:

+ Tự động tính toán lực chấn dựa trên vật liệu (Sắt, Inox, Nhôm).

+ Tự động tính toán độ bung và hành trình dầm.

+ Tính toán vị trí rút cữ sau để tránh kẹt phôi.

– Phần mềm PC Offline: Cho phép lập trình và tính toán trên máy tính văn phòng, sau đó đổ dữ liệu vào máy chấn.

3/ Phù hợp với loại máy chấn nào?

– Loại máy: Phù hợp nhất cho các dòng máy chấn CNC tiêu chuẩn 4 trục (Y1, Y2, X, R).

– Ứng dụng:

+ Sản xuất vỏ tủ điện, thang máng cáp.

+ Gia công Inox dân dụng đạt góc chấn chuẩn xác tuyệt đối.

+ Xưởng sản xuất hàng loạt giúp rút ngắn thời gian chu kỳ chấn, nâng cao năng suất đáng kể.

So với dòng CybTouch 8, bộ Cybtouch 12 PS vượt trội về diện tích hiển thị và khả năng điều khiển trục R. So với dòng CybTouch 15, nó thiếu tính năng “vẽ biên dạng bằng ngón tay” (Full 2D Graphic), nhưng lại có mức giá dễ tiếp cận hơn rất nhiều.

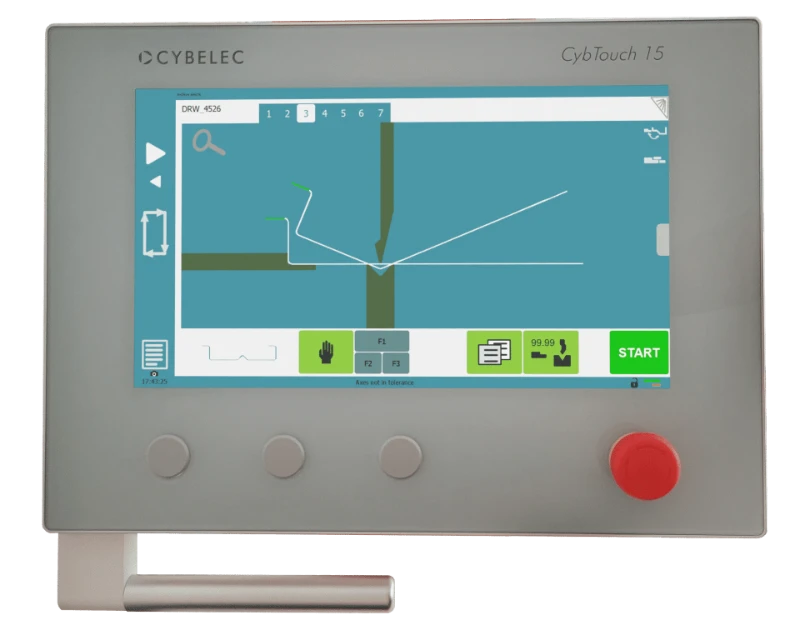

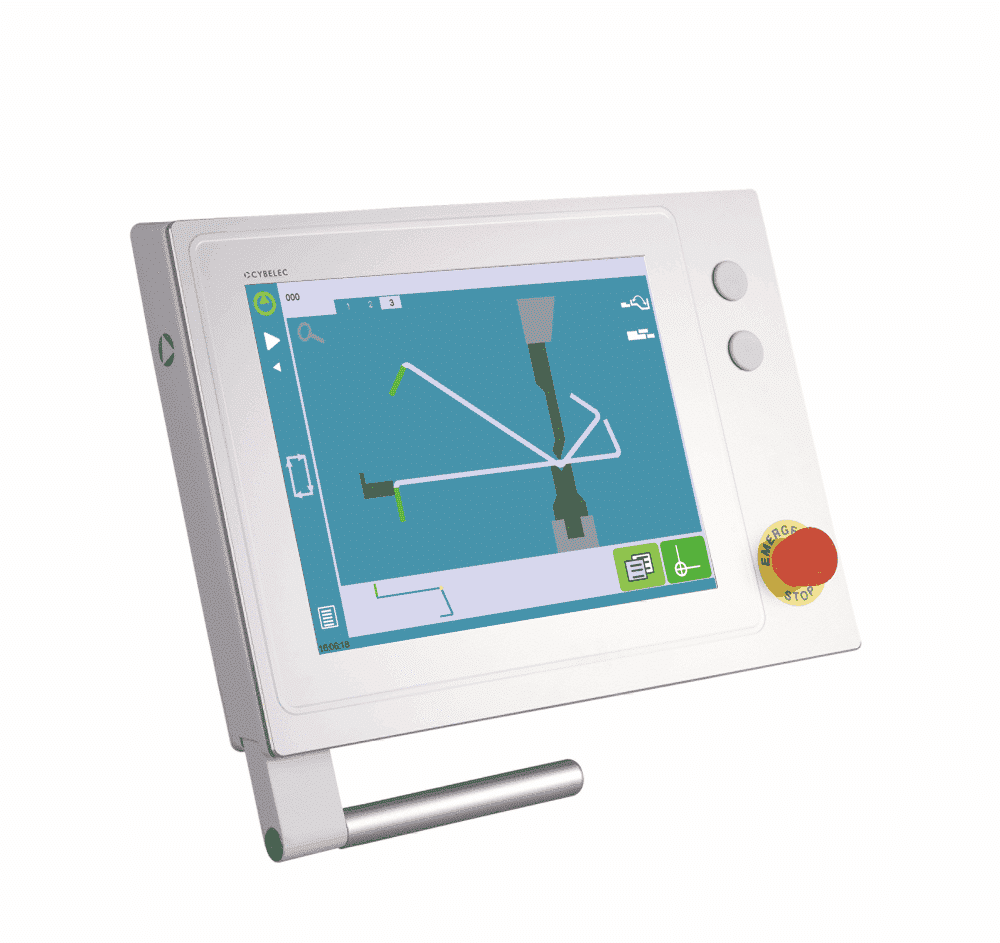

Bộ điều khiển CybTouch 15 PS

CybTouch 15 PS là bộ điều khiển CNC màn hình lớn, tập trung tối đa vào trải nghiệm đồ họa 2D chuyên sâu. Khác với các dòng thấp hơn, CybTouch 15 cho phép người vận hành tương tác trực tiếp với hình ảnh sản phẩm, giúp việc lập trình từ một bản vẽ kỹ thuật trở nên cực kỳ đơn giản.

1/ Thông số kỹ thuật

– Màn hình: Cảm ứng đa điểm màu kích thước 15 inch, độ phân giải cao, độ nhạy cực tốt ngay cả khi đeo găng tay bảo hộ.

– Số trục điều khiển: Hỗ trợ cấu hình từ 4 đến 6 trục CNC (Y1, Y2, X, R, Z1, Z2) và điều khiển trục bù võng (V).

– Hệ điều hành: Chạy trên nền tảng thời gian thực, đảm bảo tốc độ phản hồi lệnh thủy lực tức thì.

– Kết nối: Cổng USB, mạng LAN và hỗ trợ kết nối không dây RFlink với máy tính văn phòng.

– Thiết kế: Vỏ nhôm nguyên khối, tản nhiệt tự nhiên, chống bụi và dầu mỡ công nghiệp.

2/ Tính năng nổi bật

– Full Đồ họa 2D:

+ Người thợ có thể vẽ biên dạng phôi trực tiếp trên màn hình.

+ Máy sẽ tự động nhận diện các góc và chiều dài cạnh.

– Mô phỏng trình tự chấn: Sau khi vẽ phôi, bộ điều khiển sẽ tự động tính toán và hiển thị video mô phỏng quá trình chấn.

– Cảnh báo va chạm: Tự động phát hiện và cảnh báo nếu phôi có nguy cơ va chạm vào thân máy.

– Tự động tìm kiếm trình tự các bước chấn thông minh nhất để người thợ không phải xoay phôi quá nhiều lần.

– Lưu trữ thư viện chày/cối khổng lồ với hình ảnh mô phỏng thực tế, giúp tránh nhầm lẫn khi thay dao.

3/ Phù hợp với loại máy chấn nào?

– Loại máy:

+ Phù hợp nhất cho các dòng máy chấn CNC từ 4 trục đến 6 trục.

+ Đặc biệt hiệu quả trên các dòng máy chấn Inox khổ lớn (3m, 4m trở lên).

– Ứng dụng:

+ Sản xuất Thang máy & Nội thất Inox với độ chính xác góc cực cao và tính thẩm mỹ bề mặt tuyệt đối.

+ Gia công hàng mẫu, hàng lẻ giúp tiết kiệm tối đa thời gian thiết lập máy cho các đơn hàng mới.

+ Xưởng gia công inox 304/316 dày cực kỳ chính xác, giúp giảm thiểu phế phẩm ngay từ phát chấn đầu tiên.

So với dòng CybTouch 12, bộ CybTouch 15 PS là một bước nhảy vọt về khả năng hỗ trợ người dùng. Việc có thêm đồ họa 2D và cảnh báo va chạm giúp giảm bớt áp lực cho thợ vận hành, hạn chế tối đa việc làm hỏng những tấm phôi inox đắt tiền.

So sánh các bộ điều khiển Cybelec

Dựa trên các đặc tính kỹ thuật từ chính hãng Cybelec và kinh nghiệm lắp đặt thực tế tại VNTECH, dưới đây là bảng so sánh chi tiết giữa 3 dòng bộ điều khiển CybTouch 8 PS, CybTouch 12 PS và CybTouch 15 PS.

Tiêu chí	CybTouch 8 PS	CybTouch 12 PS	CybTouch 15 PS
Phân khúc	Kinh tế (NC/CNC cơ bản)	Phổ thông (CNC Tiêu chuẩn)	Cao cấp (Đồ họa chuyên nghiệp)
Màn hình	8 inch (Cảm ứng màu)	12 inch (Cảm ứng màu)	15 inch (Cảm ứng đa điểm)
Số trục tối đa	3 trục ( $Y1, Y2, X$ )	4 trục ( $Y1, Y2, X, R$ )	6 trục ( $Y1, Y2, X, R, Z1, Z2$ )
Bù võng	Không (hoặc tùy chọn ngoài)	Có tích hợp sẵn	Có tích hợp sẵn
Đồ họa	Không (Lập trình bảng số)	2D Cơ bản (Nhìn sơ bộ)	Full 2D (Vẽ phôi bằng ngón tay)
Mô phỏng chấn	Không có	Cơ bản	Mô phỏng video 2D thực tế
Cảnh báo va chạm	Không	Cơ bản	Rất mạnh (Phát hiện va chạm phôi)
Chế độ EasyBend	Có (Hỗ trợ chấn nhanh)	Có (Trang đơn tiện dụng)	Có (Trực quan nhất)
Quản lý dao cối	Cơ bản (Danh sách số)	Trung bình (Thư viện lớn)	Chuyên sâu (Thư viện hình ảnh)
Lập trình Offline	Không hỗ trợ	Hỗ trợ qua RFlink/USB	Hỗ trợ tối đa (PC 1200)
Vỏ máy	Nhựa công nghiệp/Nhôm	Nhôm đúc	Nhôm nguyên khối cao cấp
Ứng dụng	Gia công dân dụng: Chấn máng xối, bản mã, sắt hộp, các phụ kiện xây dựng cơ bản.	Công nghiệp nhẹ: Sản xuất vỏ tủ điện, thang máng cáp, thiết bị nhà bếp, vỏ máy móc.	Hàng cao cấp & Xuất khẩu: Thang máy, inox trang trí, nội thất cao cấp, linh kiện cơ khí chính xác.
Đặc điểm gia công	Phù hợp chấn các chi tiết phẳng, ít nếp gấp ngược, độ dày vật liệu cố định.	Phù hợp chấn các chi tiết có nếp gấp phức tạp cần thay đổi chiều cao cữ sau liên tục	Phù hợp chấn các phôi inox đắt tiền, biên dạng khó, cần mô phỏng để tránh hỏng phôi.

Lời khuyên từ VNTECH:

1/ CybTouch 8 PS: Tối ưu hóa hàng dân dụng đơn giản

– Bộ 8 PS giúp thao tác nhập liệu cực nhanh, không rườm rà, giúp xưởng thu hồi vốn nhanh nhất.

*Lưu ý: Không nên dùng cho các sản phẩm có nhiều nếp gấp ngược vì thợ sẽ phải tự tay điều chỉnh chiều cao cữ sau rất vất vả.

2/ CybTouch 12 PS: Ưa chuộng trong ngành Tủ điện & Thang máng cáp

– Việc có trục R giúp cữ sau tự động nâng lên để né các cạnh đã chấn trước đó.

– CybTouch 12 giúp lập trình đa bước rất mượt mà.

3/ CybTouch 15 PS: Phù hợp để gia công Inox trang trí & Thang máy

– Tính năng vẽ biên dạng 2D và cảnh báo va chạm của bộ 15 PS đóng vai trò như một lớp bảo hiểm, đảm bảo chất lượng sản phẩm.

– Chuyên trị các đơn hàng Inox 304/316 yêu cầu độ bóng và góc độ tuyệt đối.

Ưu nhược điểm của hệ điều hành CybTouch

1/ Ưu điểm

– Giao diện hiện đại & trực quan rất dễ hiểu.

+ Người vận hành làm quen máy cực nhanh mà không cần trình độ kỹ thuật quá cao.

– Tốc độ xử lý cực nhanh, giúp giảm thời gian chờ giữa các bước.

– Thuật toán uốn chính xác giúp giảm thiểu phế phẩm ngay từ phát chấn đầu tiên.

– Chế độ EasyBend tiện lợi, cực kỳ hữu ích khi làm hàng mẫu hoặc hàng lẻ.

– Tính năng vẽ đồ họa 2D bằng ngón tay trên màn hình, tự động tính toán trình tự chấn tối ưu.

– Cảnh báo va chạm thông minh: Tự động phát hiện và cảnh báo nếu phôi có nguy cơ va chạm vào dao cối.

– Độ bền cao, chịu được bụi bẩn, dầu mỡ và môi trường rung lắc trong xưởng cơ khí.

– Tích hợp tốt với các hệ thống biến tần giúp máy vận hành êm ái và tối ưu hóa điện năng tiêu thụ.

2/ Nhược điểm

– Chi phí đầu tư ban đầu cao hơn so với bộ điều khiển từ Đài Loan (Hust) hay Trung Quốc.

– Cộng đồng người dùng ít hơn Delem.

Bộ điều khiển Cybelec CybTouch 12 và 15 thực sự là một cuộc cách mạng trong gia công cơ khí. Nó xóa nhòa khoảng cách giữa kỹ thuật cơ khí khô khan và trải nghiệm công nghệ số mượt mà. Với Cybelec, việc tạo ra những sản phẩm kim loại tấm sắc nét, chuẩn xác đến từng milimet không còn là thử thách mà là một niềm cảm hứng trong công việc hàng ngày.
