Trong lĩnh vực gia công cơ khí chính xác, máy tiện CNC đóng vai trò vô cùng quan trọng, đặc biệt trong việc chế tạo các chi tiết có kích thước lớn, nặng và có hình dạng phức tạp. Máy tiện đứng CNC được điều khiển hoàn toàn bằng máy tính mang lại độ chính xác, hiệu suất và khả năng tự động hóa vượt trội.
Nội dung bài viết
Giới thiệu về máy tiện đứng CNC
Máy tiện đứng CNC là một giải pháp lý tưởng cho việc gia công các chi tiết lớn, nặng, thành mỏng hoặc phức tạp. Với thiết kế tối ưu và các tính năng mạnh mẽ, máy tiện đứng CNC VT320 – VT400 – VT600 sẽ giúp doanh nghiệp nâng cao khả năng cạnh tranh trong lĩnh vực gia công cơ khí chính xác.
Ưu điểm nổi bật của máy tiện đứng CNC
1/ Gia công các chi tiết lớn và nặng:
– Máy tiện đứng CNC lý tưởng để gia công các bánh răng lớn, vành trục, vỏ động cơ, các chi tiết trong ngành công nghiệp nặng, năng lượng…
2/ Độ chính xác cao:
– Hệ thống điều khiển CNC cho phép điều khiển chuyển động của dao cắt với độ chính xác đến micron.
– Tạo ra các bề mặt gia công nhẵn mịn và dung sai cực nhỏ.
3/ Hiệu suất và năng suất cao:
– Khả năng tự động hóa cao, lập trình linh hoạt giúp giảm thời gian thiết lập và gia công.
4/ Khả năng tự động hóa và tích hợp:
– Dễ dàng tích hợp vào các dây chuyền sản xuất tự động.
– Có thể trang bị thêm hệ thống cấp phôi tự động, robot gắp sản phẩm và các hệ thống đo lường online.
5/ Gia công đa nhiệm (Multitasking):
– Máy tiện đứng CNC hiện đại được trang bị khả năng phay, khoan và thậm chí cả gia công trục Y.
– Cho phép hoàn thành nhiều nguyên công trên cùng một máy, giảm thời gian và chi phí gá đặt lại.
6/ Giảm thiểu biến dạng phôi:
– Đối với các chi tiết thành mỏng hoặc dễ biến dạng, việc đặt phôi trên mâm cặp ngang giúp phân bố đều trọng lực, giảm thiểu rung động và biến dạng trong quá trình cắt.
7/ Tiết kiệm không gian:
– Một số dòng máy có thiết kế nhỏ gọn, tối ưu hóa không gian sàn nhà xưởng so với khả năng gia công của chúng.
>>> Xem thêm máy tiện CNC khác:
- Máy Tiện Phay CNC TMC40V, TMC400Y
- Máy Phay Tiện CNC SL450-MT, SL580-MT
- Máy Tiện CNC 3 Trục TN500, TN600, TN700, TN800
Máy tiện đứng CNC VT320
Máy tiện đứng CNC VT320 được thiết kế để gia công các chi tiết lớn, nặng, thành mỏng hoặc phức tạp với hiệu suất và độ chính xác vượt trội.
– Thiết kế nhỏ gọn: Giúp tiết kiệm không gian lắp đặt, phù hợp với các nhà xưởng có diện tích hạn chế.
– Chống rung hiệu quả: Đế đúc hình vuông vững chắc tăng cường khả năng chống rung, đảm bảo quá trình gia công ổn định và chính xác.
– Trục chính tốc độ cao: Động cơ servo mạnh mẽ hỗ trợ cả cắt tinh tốc độ cao và cắt thô tải nặng ở tốc độ thấp.
– Mâm cặp 10 inch và tháp dao 8 vị trí: Đảm bảo tính linh hoạt và khả năng đáp ứng nhiều yêu cầu gia công khác nhau.
– Thông số kỹ thuật nổi bật:
+ Đường kính văng tối đa: Φ450 mm
+ Đường kính cắt tối đa: Φ350 mm
+ Chiều cao cắt tối đa: 400 mm
+ Tốc độ trục chính: 2500 vòng/phút
+ Công suất trục chính tối đa: 18 kW
Máy tiện đứng CNC VT400
Máy tiện đứng CNC VT400 là lựa chọn tối ưu cho việc gia công các chi tiết lớn, mang lại hiệu suất và độ chính xác cao.
– Khả năng gia công vượt trội: Dễ dàng xử lý các chi tiết có đường kính và chiều cao cắt lớn.
– Tháp dao 8 vị trí tiêu chuẩn: Đáp ứng linh hoạt các yêu cầu sản xuất đa dạng.
– Thiết kế tối ưu không gian: Thiết kế nhỏ gọn cùng đế đúc hình vuông giúp giảm thiểu không gian sàn và tăng khả năng chống rung.
– Trục chính mạnh mẽ: Động cơ servo công suất cao cho phép thực hiện cả các vết cắt hoàn thiện tốc độ cao và các công việc cắt nặng ở tốc độ thấp.
– Thông số kỹ thuật nổi bật:
+ Đường kính văng tối đa: Φ550 mm
+ Đường kính cắt tối đa: Φ450 mm
+ Chiều cao cắt tối đa: 420 mm
+ Kích thước mâm cặp: 12″
+ Tốc độ trục chính: 2500 vòng/phút
+ Công suất tối đa của trục chính: 18 kW

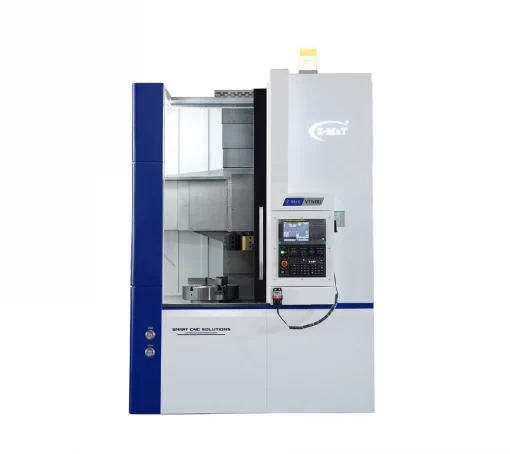

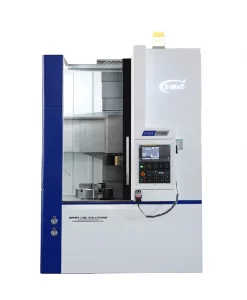

Máy tiện đứng CNC VT600
Máy tiện đứng CNC VT600 được biết đến với sự ổn định cao và hiệu suất gia công vượt trội, đặc biệt trong các tác vụ nặng.
– Đảm bảo ổn định khi gia công nặng: Cấu trúc vững chắc giúp duy trì độ chính xác cao ngay cả trong điều kiện gia công khắc nghiệt.
– Cải thiện hiệu suất gia công: Nhờ động cơ phay-tiện mạnh mẽ và phạm vi cắt rộng không bị hạn chế.
– Cấu trúc nguyên khối: Ngăn chặn phoi bám dính, giữ cho khu vực làm việc sạch sẽ và hiệu quả.
– Giảm thiểu quy trình gia công: Với khả năng gia công trục Y, máy có thể hoàn thành nhiều công đoạn hơn trong một lần thiết lập.
– Phần mềm thân thiện: Dễ dàng sử dụng, tối ưu hóa quy trình gia công và mang lại hiệu quả cao.
Thông số kỹ thuật của máy tiện đứng CNC
| Mục | VT320 | VT400 | VT600 |
| Đường kính vung tối đa (mm) | Φ450 | Φ550 | Φ720 |
| Đường kính cắt tối đa (mm) | Φ350 | Φ450 | Φ600 |
| Chiều cao cắt tối đa (mm) | 400 | 420 | 600 |
| Kiểu kẹp | Mâm cặp thủy lực | ||
| Kích thước kẹp (inch) | 10″ | 12″ | 21″, * 18″,*24 “ |
| Tốc độ trục chính (vòng/phút) | 2500 | 2500, *Hộp số | 1000, *Hộp số |
| Công suất trục chính (kW) | 18 | 18 | 18, * 18.5,*22 |
| Mũi trục chính | A2-8 | A2-8 | A2-11 |
| Chiều cao tháp pháo (mm) | 100 | 125 | 160 |
| Số lượng công cụ | 8, * 12 | 8, * 12 | 8, * 12 |
| Kích thước dụng cụ (mm) | 25 × 25
BMT55 |
32 × 32
BMT65 |
40 × 40
BMT65 |
| Hành trình trục X/Z (mm) | 300(+250:-50) / 400 | 350(+300:-50) / 450 | 450(+350:-100) / 600 |
| Di chuyển trục X/Z (m/phút) | 15/18 | 15/18 | 15/18 |
| Tiêu thụ điện năng (kVA) | 18 | 22 | 35 |
| Kích thước (DxRxC) (mm) | 1700 × 3200 × 2750 | 1900 × 3050 × 3000 | 2150 × 3450 × 3300 |
| Cân nặng (kg) | ~5400 | ~7000 | ~10200 |
Ứng dụng của máy tiện đứng CNC
Máy tiện đứng CNC được ứng dụng rộng rãi trong nhiều ngành công nghiệp, bao gồm:
– Ngành công nghiệp nặng: Sản xuất các bộ phận cho tuabin, máy phát điện, động cơ lớn, bánh răng công nghiệp.
– Hàng không vũ trụ: Chế tạo các chi tiết máy bay, động cơ phản lực có kích thước lớn.
– Ô tô: Gia công các bộ phận hộp số, bánh đà, chi tiết khung gầm.
– Năng lượng: Các bộ phận cho ngành dầu khí, năng lượng hạt nhân, điện gió.
– Quốc phòng: Chế tạo các bộ phận lớn, yêu cầu độ chính xác cao.
Máy tiện đứng CNC là một công nghệ gia công tiên tiến, mang lại giải pháp hiệu quả và chính xác cho việc sản xuất các chi tiết phức tạp, đặc biệt là những chi tiết có kích thước và trọng lượng lớn. Hãy liên hệ ngay tới VNTECH để được tư vấn chi tiết và nhận những giải pháp gia công phù hợp nhất với doanh nghiệp của bạn.
VNTECH - Đơn vị cung cấp máy móc gia công cơ khí chính hãng, uy tín, đa dạng về chủng loại, đáp ứng mọi nhu cầu sản xuất. Để được tư vấn chi tiết và nhận báo giá tốt nhất, quý khách vui lòng liên hệ theo thông tin bên dưới.
